Скачать М788-1080 Указания по расчету токов однофазных коротких замыканий в сетях до 1 кВ

Дата актуализации: 01.01.2021

М788-1080

Указания по расчету токов однофазных коротких замыканий в сетях до 1 кВ

Обозначение:	М788-1080
Обозначение англ:	М788-1080
Статус:	справочные материалы, мп, тпр
Название рус.:	Указания по расчету токов однофазных коротких замыканий в сетях до 1 кВ
Название англ.:	Alphanumeric Designations in Electrical and Engineering Design Documentation
Дата добавления в базу:	01.10.2014
Дата актуализации:	01.01.2021
Область применения:	Документ применяется при расчете токов однофазных коротких замыканий (КЗ) в сетях до 1 кВ, который необходим для обеспечения надежной работы защиты при минимальных значениях тока КЗ в конце защищаемой линии

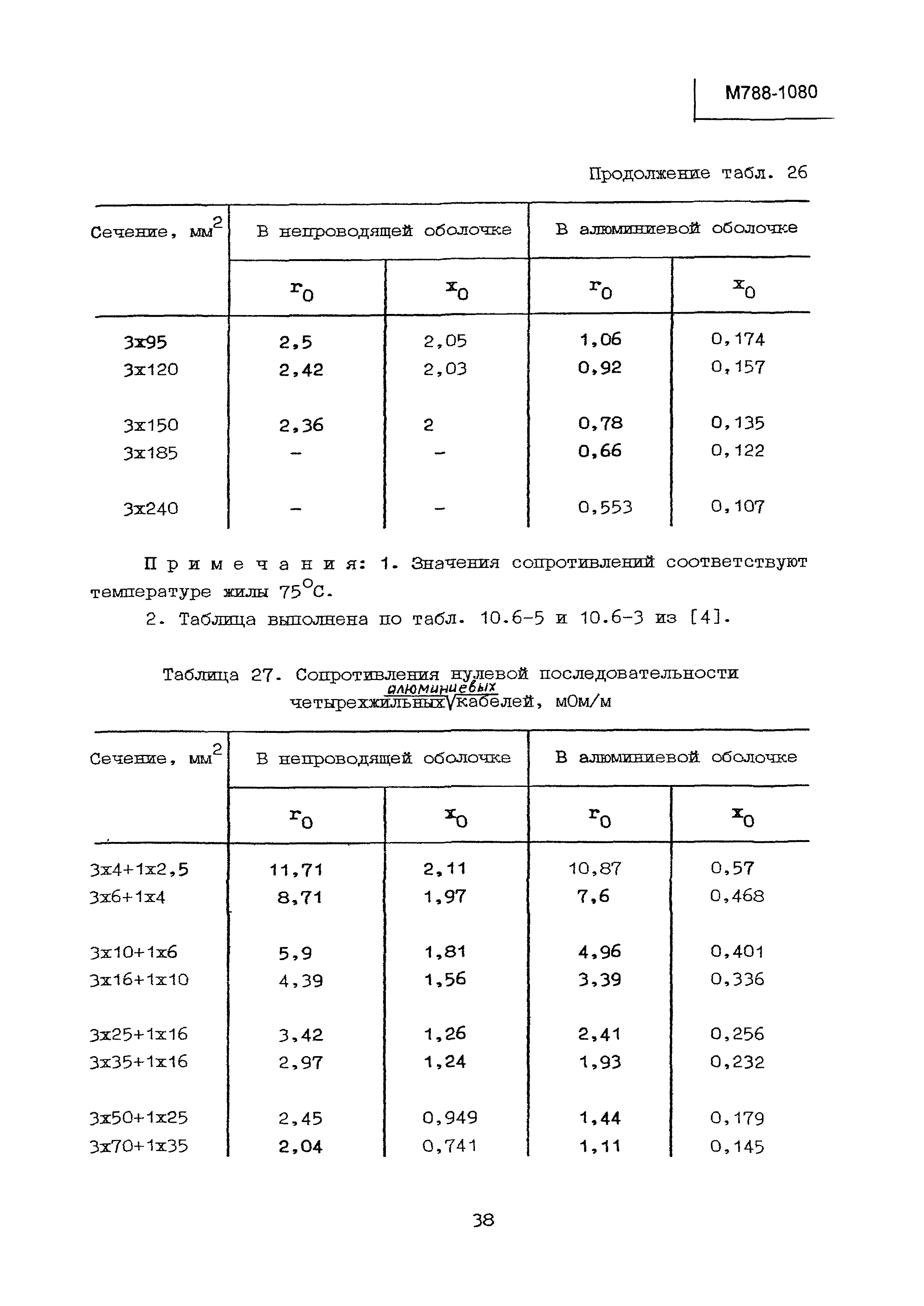

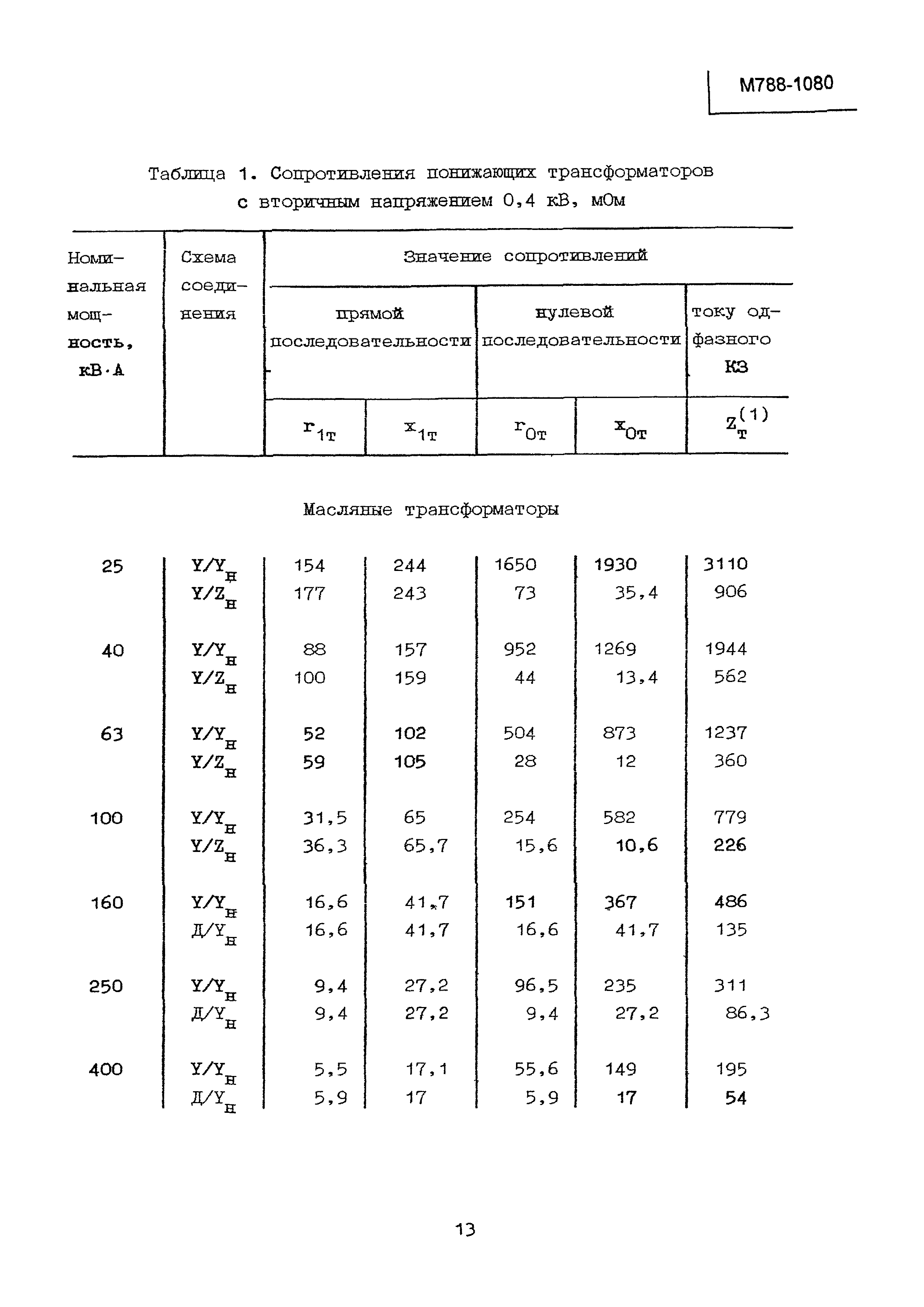

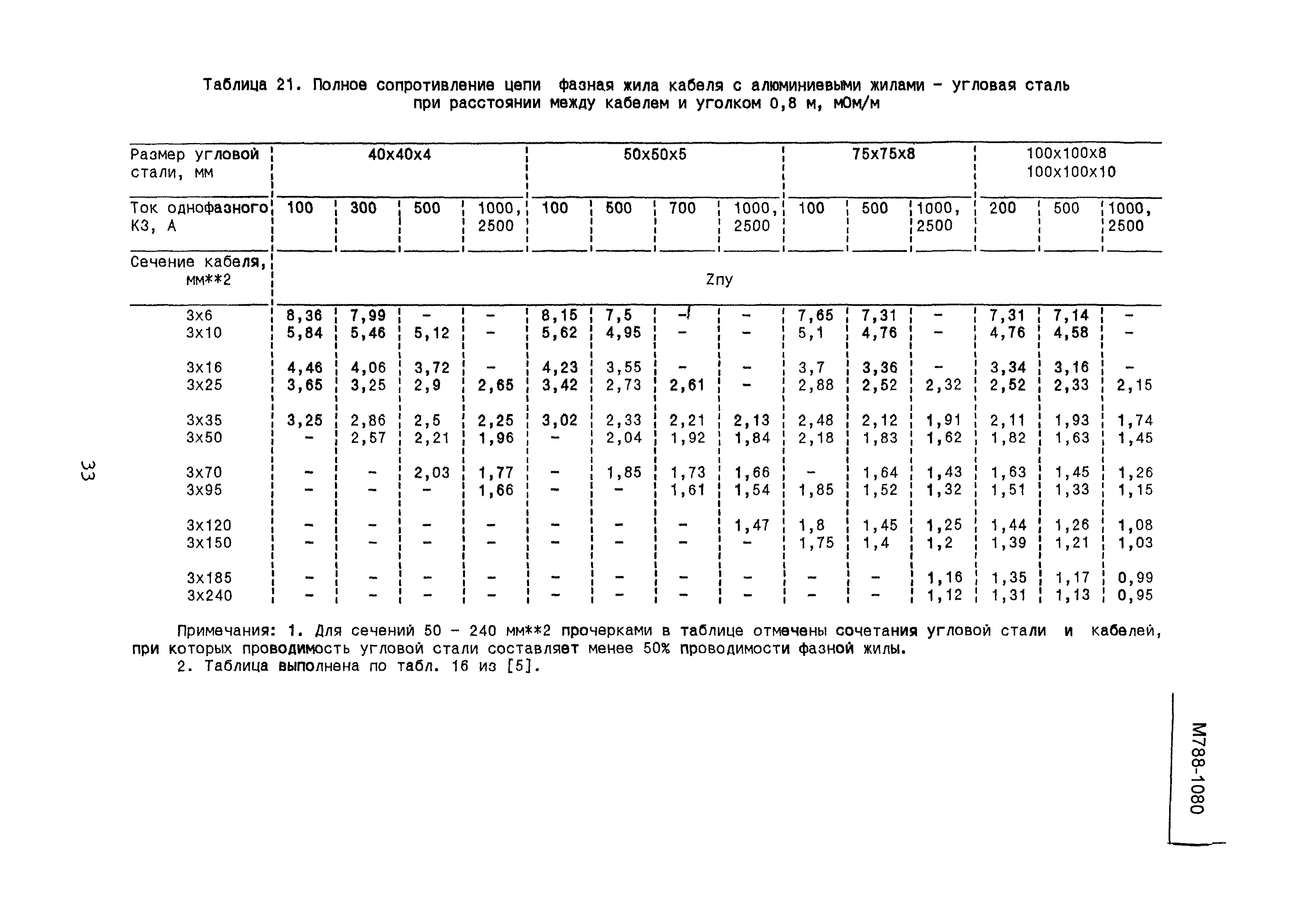

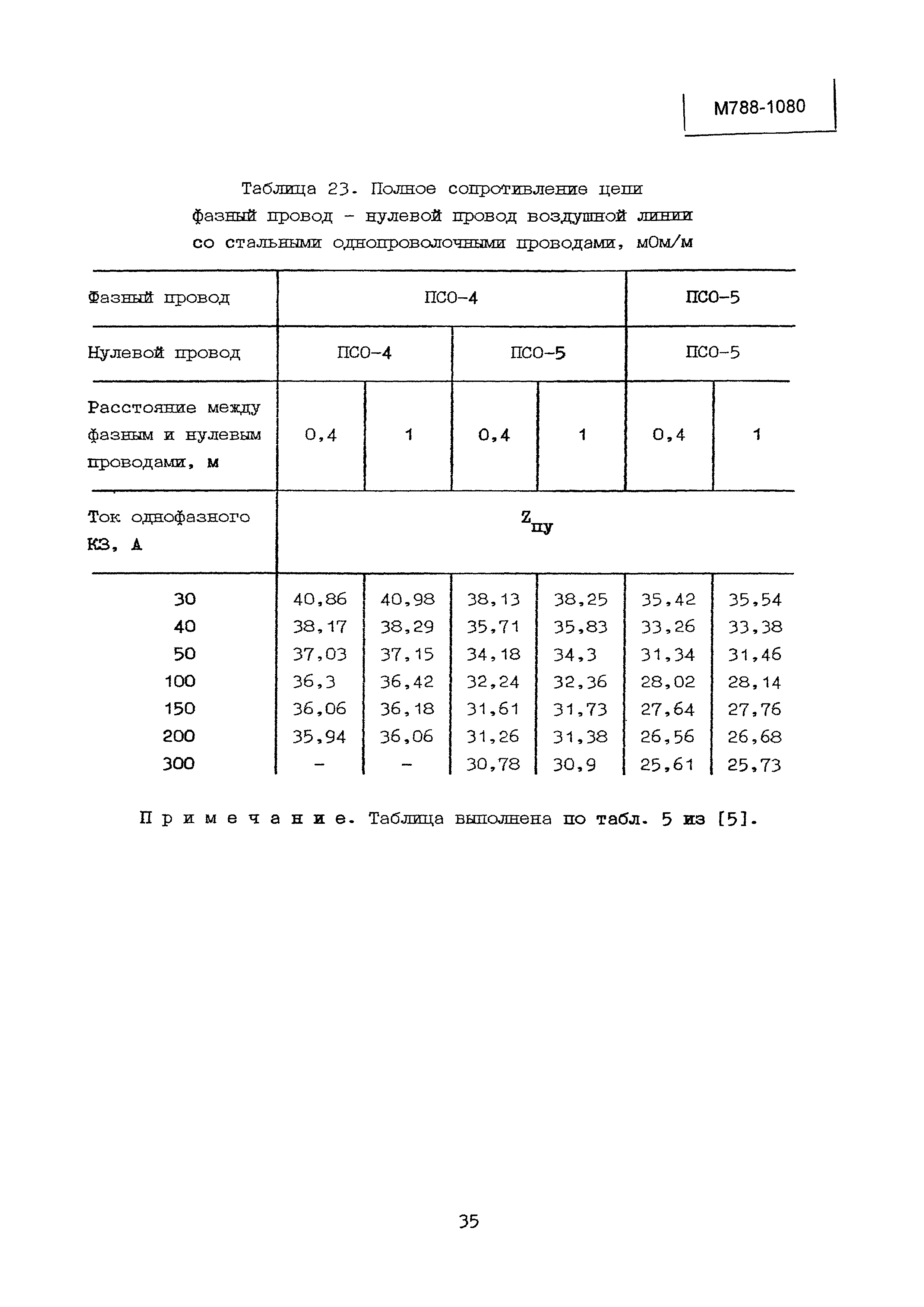

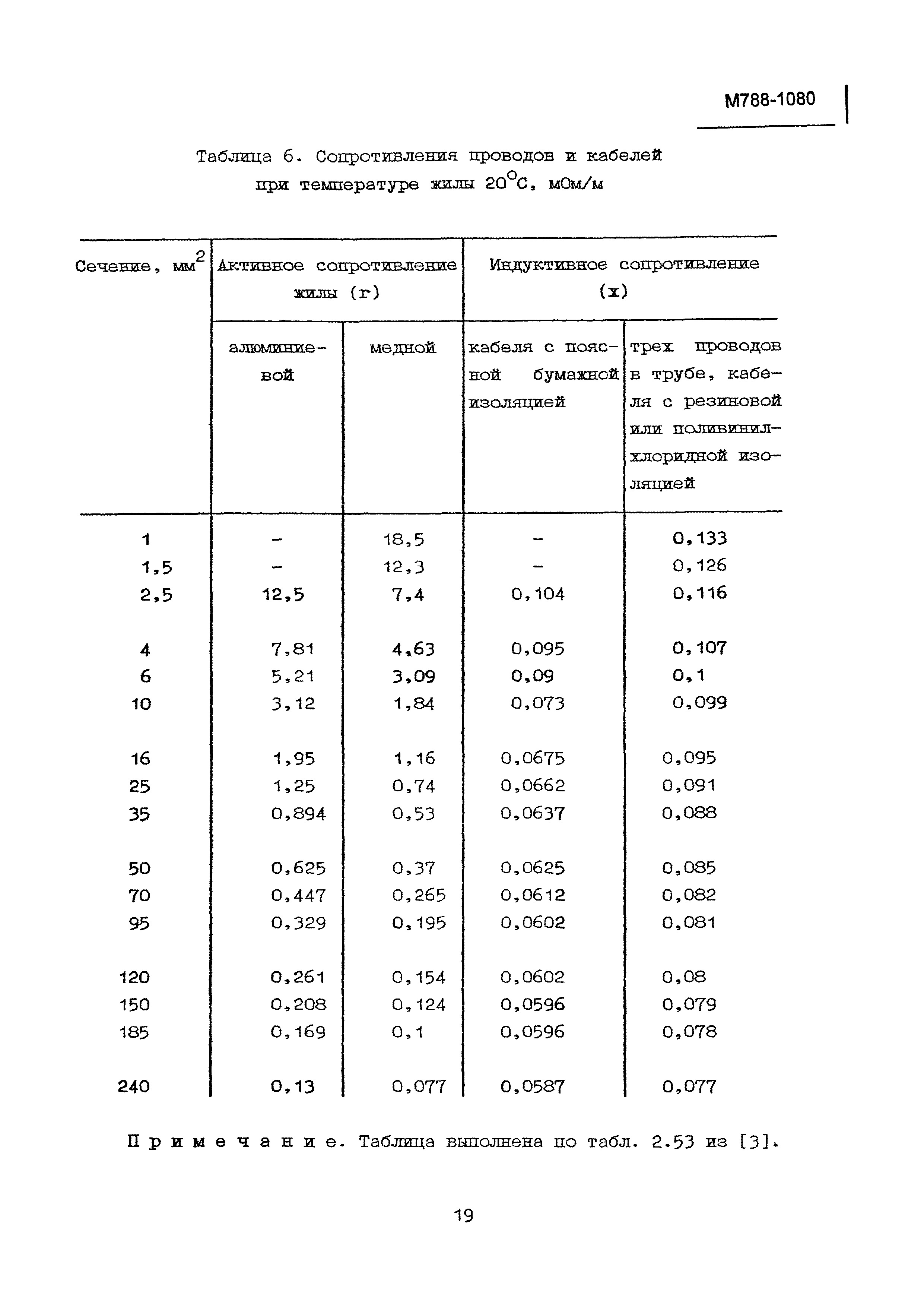

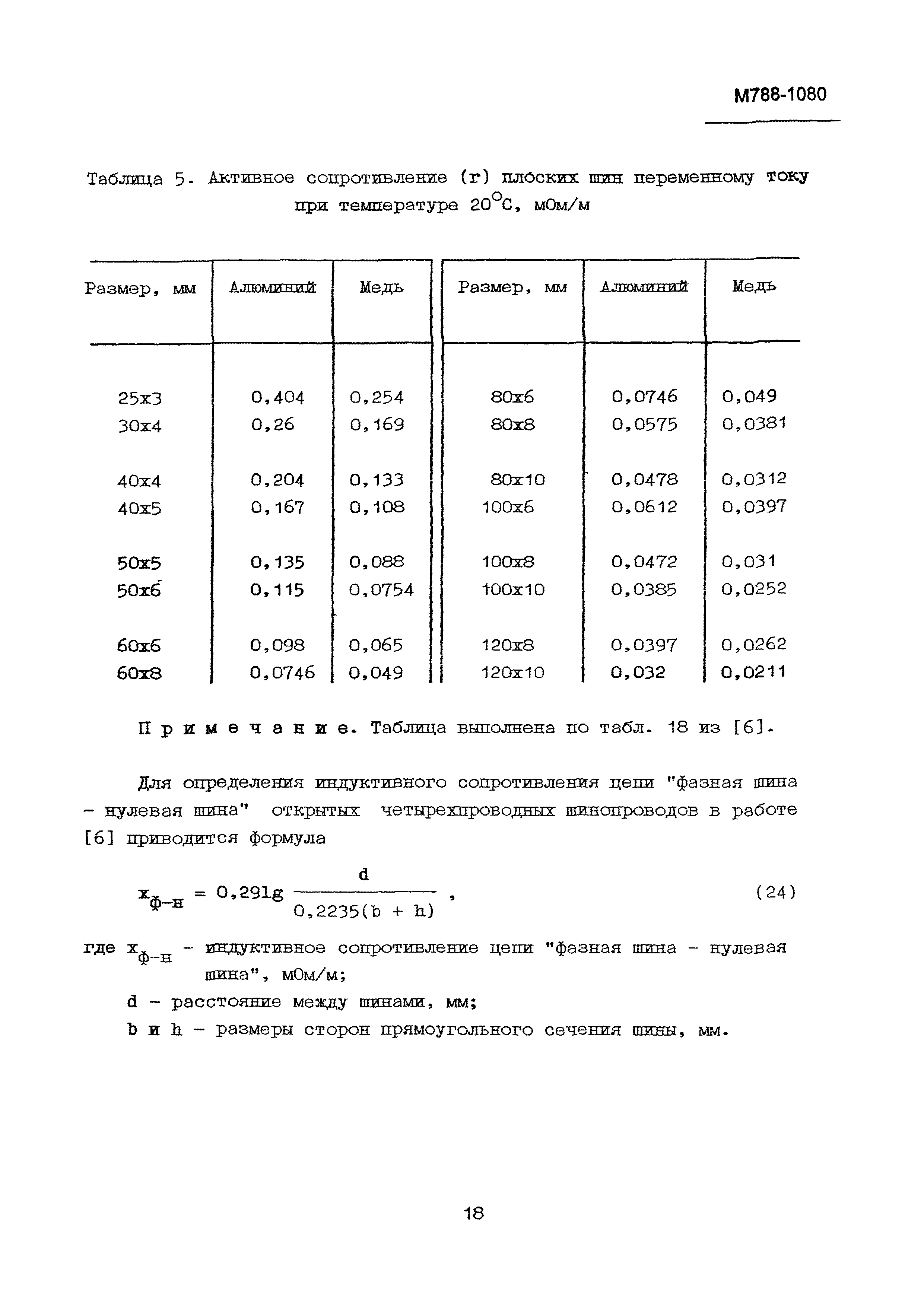

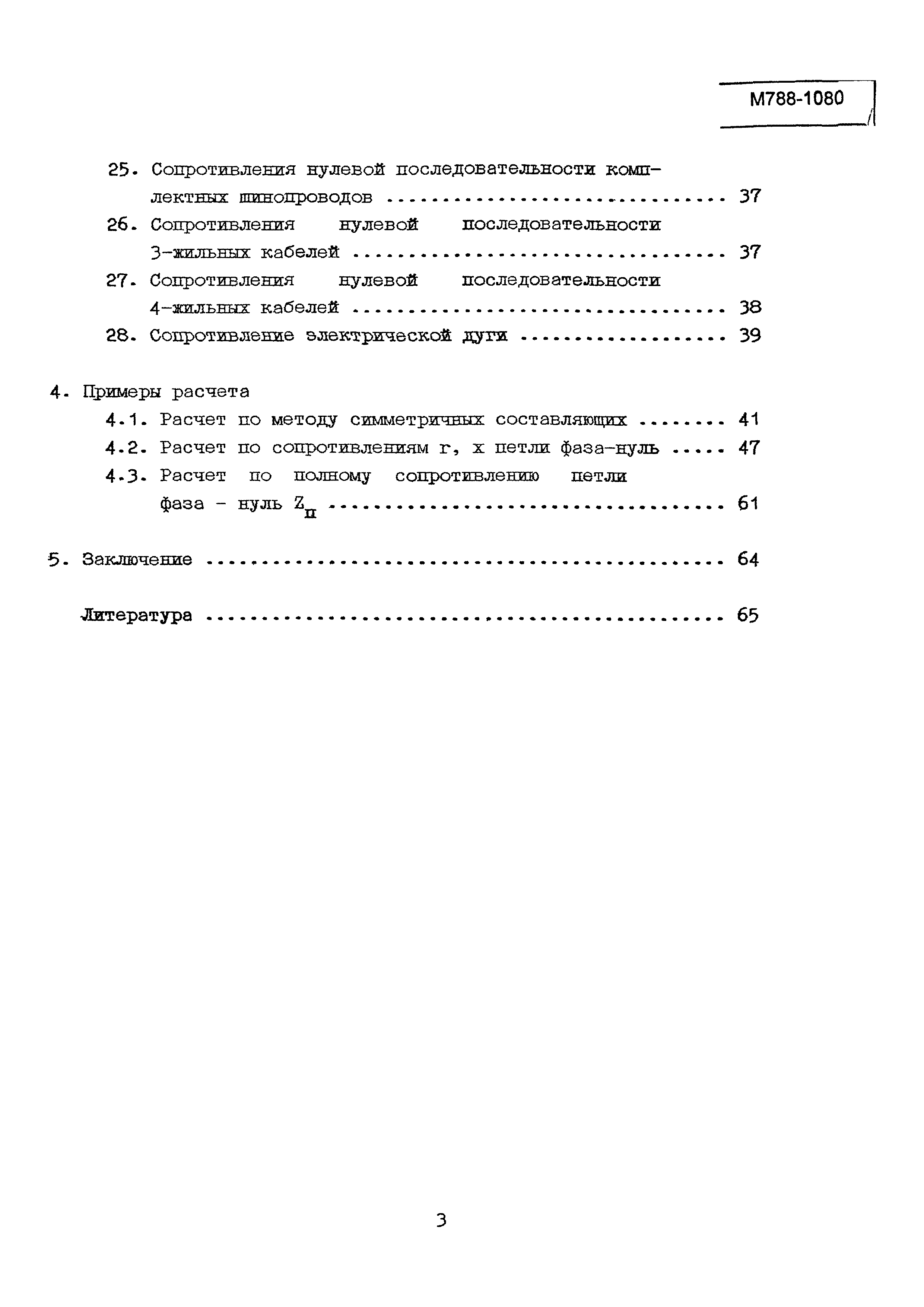

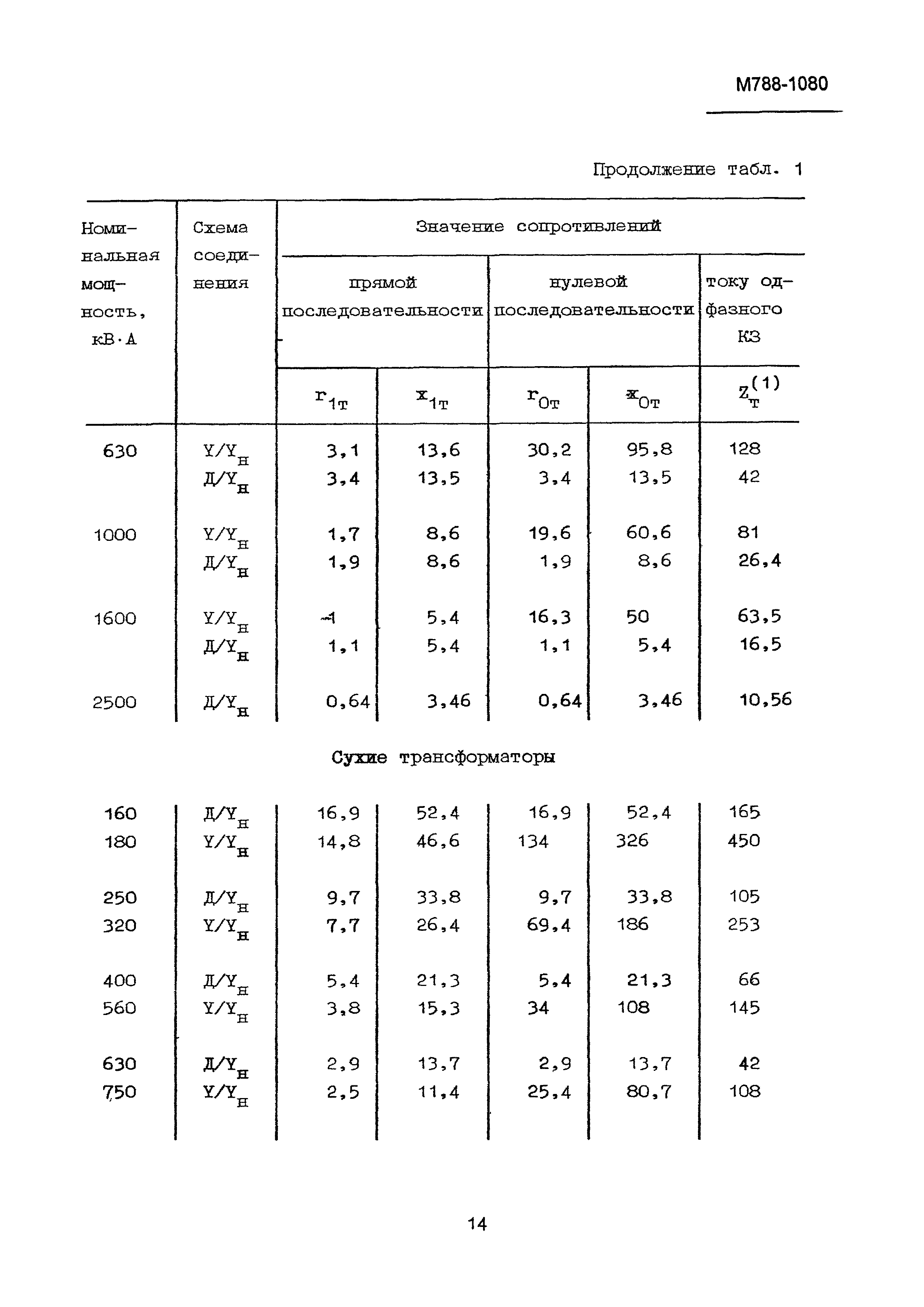

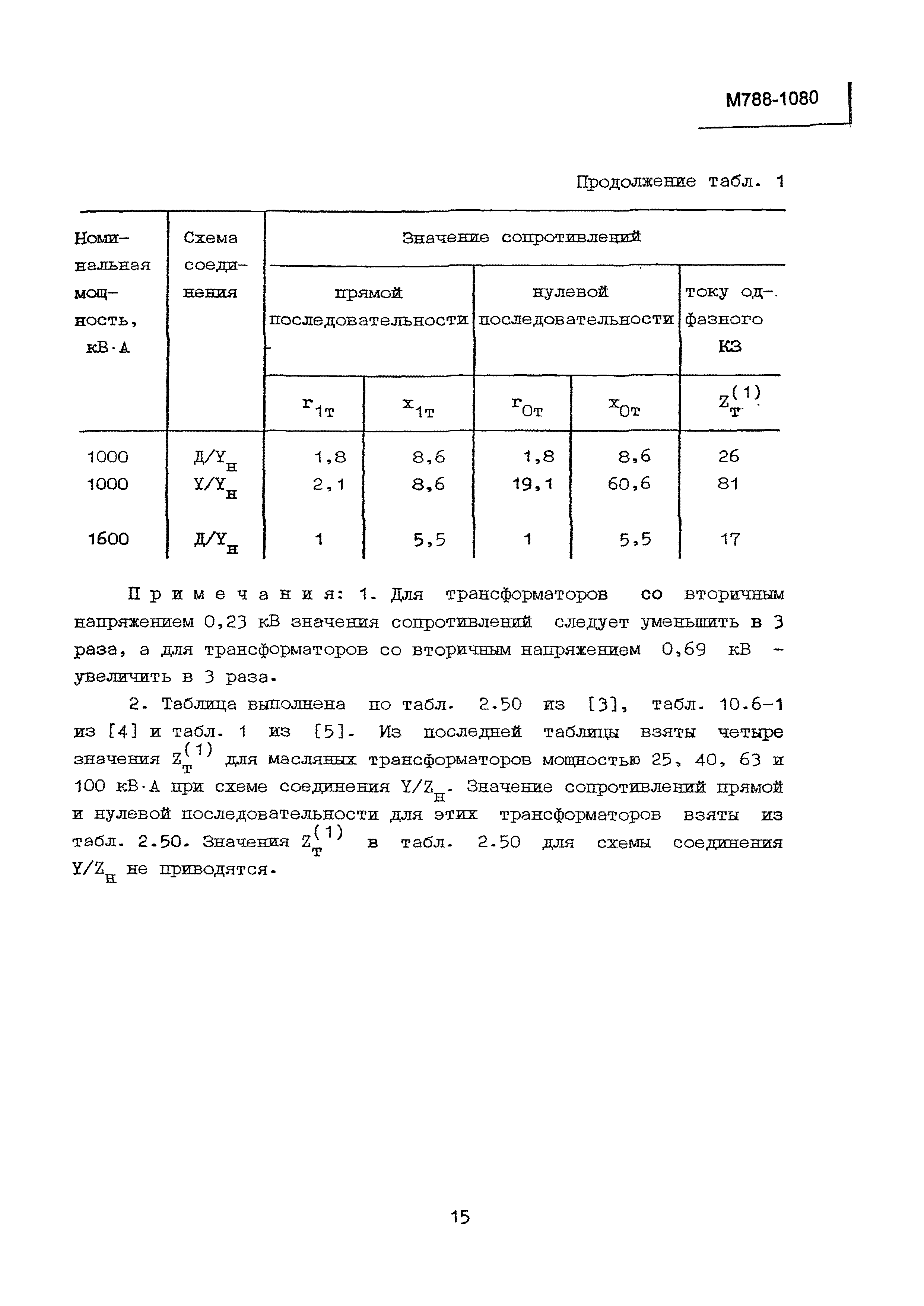

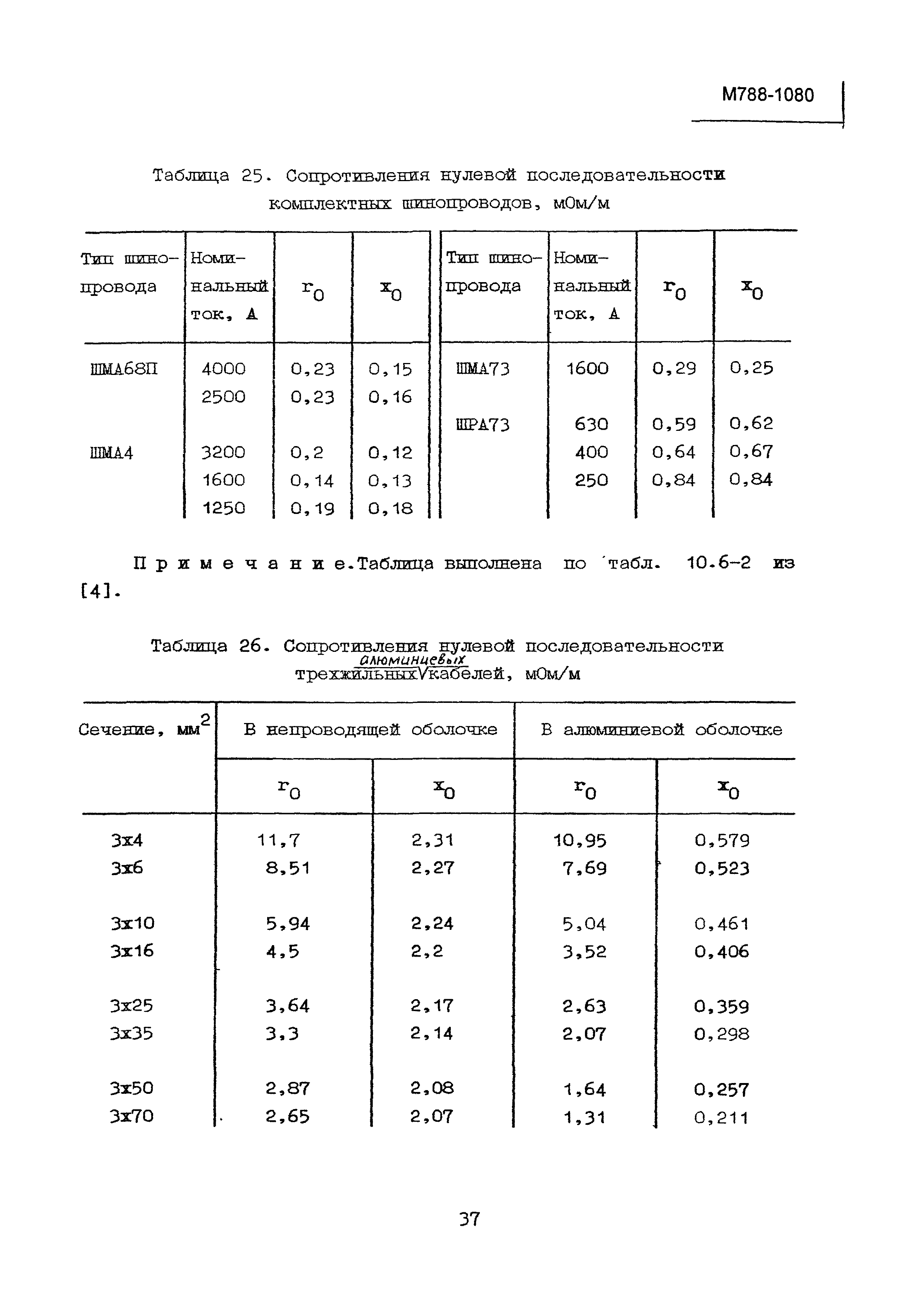

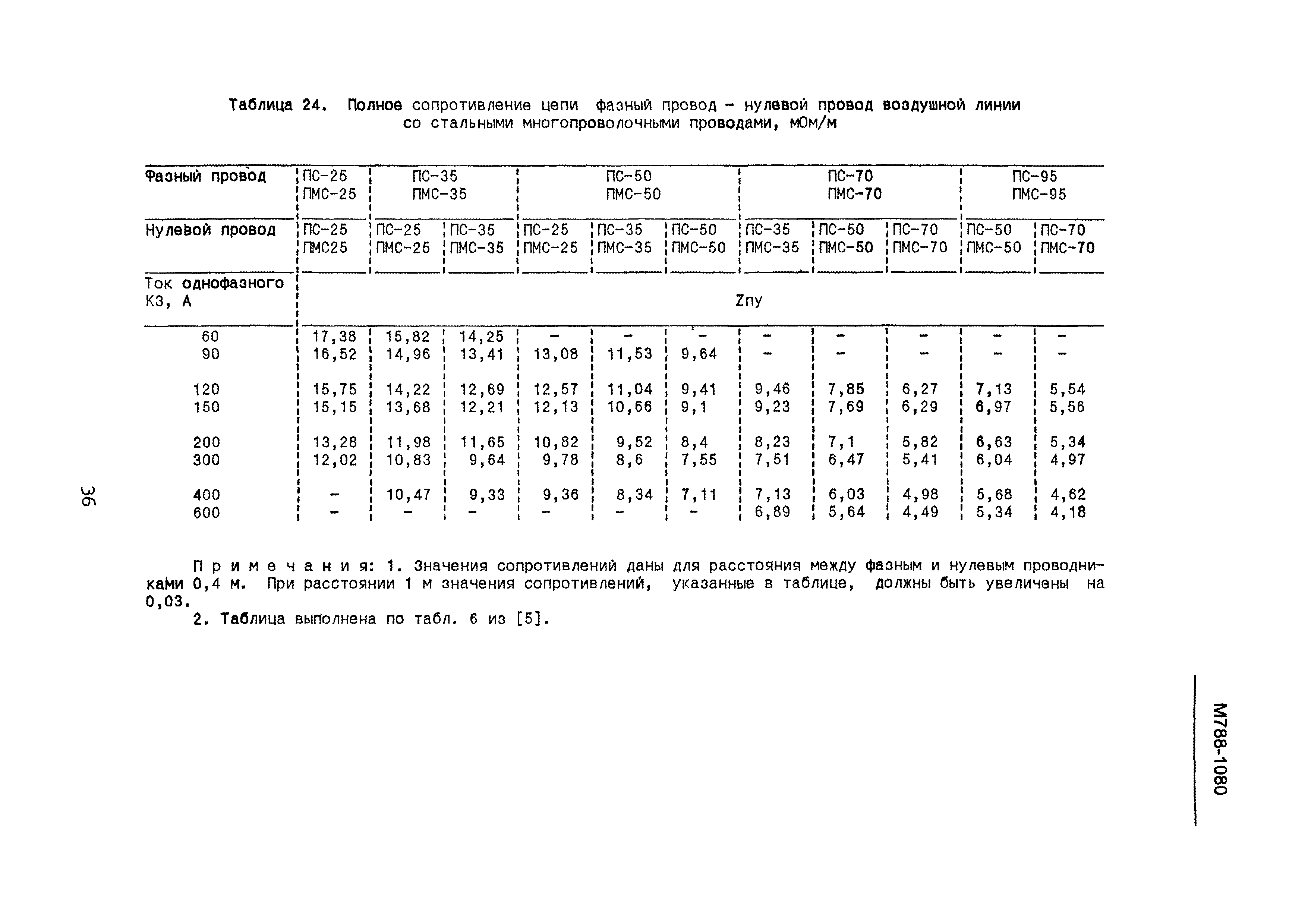

Оглавление:	1. Общие положения 2. Методы расчета 3. Справочные данные    Таблицы со значениями сопротивлений:    1. Трансформаторы масляные и сухие    2. Трансформаторы с негорючим заполнением    3. Комплектные шинопроводы    4. Троллейные шинопроводы    5. Плоские шины    6. Провода и кабели    7. Трансформаторы тока    8. Автоматические выключатели    9. Автоматические выключатели (до 16 А)    10. Рубильники и разъединители    11. Контактные соединения кабелей и шинопроводов    12. Алюминиевая оболочка 3—жильных кабелей    13. Алюминиевая оболочка 4—жильных кабелей    14. Водогазопроводные трубы    15. Электросварные трубы    16. Стальные полосы    17. Стальные круглые проводники    18. Профильная сталь (угловая, двутавровая)    19. Внешнее индуктивное сопротивление проводников    20. Сопротивление петли фазная жила — стальная полоса    21. Сопротивление петли фазная жила — угловая сталь    22. Неизолированные провода (А, М, АС)    23. Сопротивление петли ВЛ со стальными однопроволочными проводами (ПСО)    24. Сопротивление петли ВЛ со стальными многопроволочными проводами (ПС, ПМС)    25. Сопротивления нулевой последовательности комплектных шинопроводов    26. Сопротивления нулевой последовательности 3—жильных кабелей    27. Сопротивления нулевой последовательности 4—жильных кабелей    28. Сопротивление электрической дуги 4. Примеры расчета    4.1. Расчет по методу симметричных составляющих    4.2. Расчет по сопротивлениям r, х петли фаза-нуль    4.3. Расчет по полному сопротивлению петли фаза-нуль Zп 5. заключение Литература
Разработан:	ВНИПИ Тяжпромэлектропроект
Утверждён:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI )
Заменяет собой:
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок»
