Скачать ГОСТ Р ИСО 2553-2017 Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения
Дата актуализации: 01.01.2021
ГОСТ Р ИСО 2553-2017
Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения
| Обозначение: | ГОСТ Р ИСО 2553-2017 |
| Обозначение англ: | GOST R ISO 2553-2017 |
| Статус: | введен впервые |
| Название рус.: | Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения |
| Название англ.: | Welding and allied processes. Symbolic representation on drawings. Welded joints |
| Дата добавления в базу: | 01.01.2018 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.10.2017 |

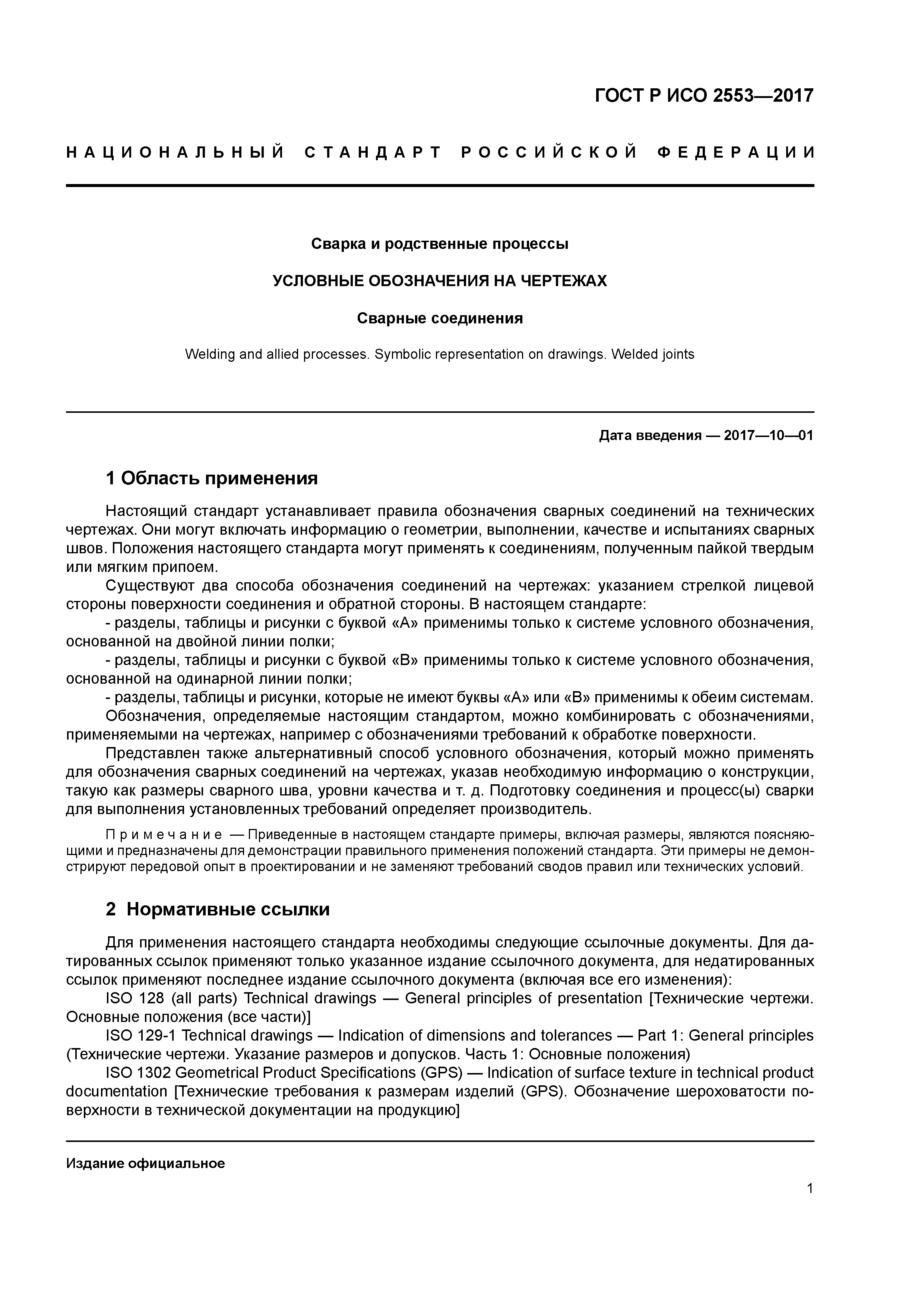

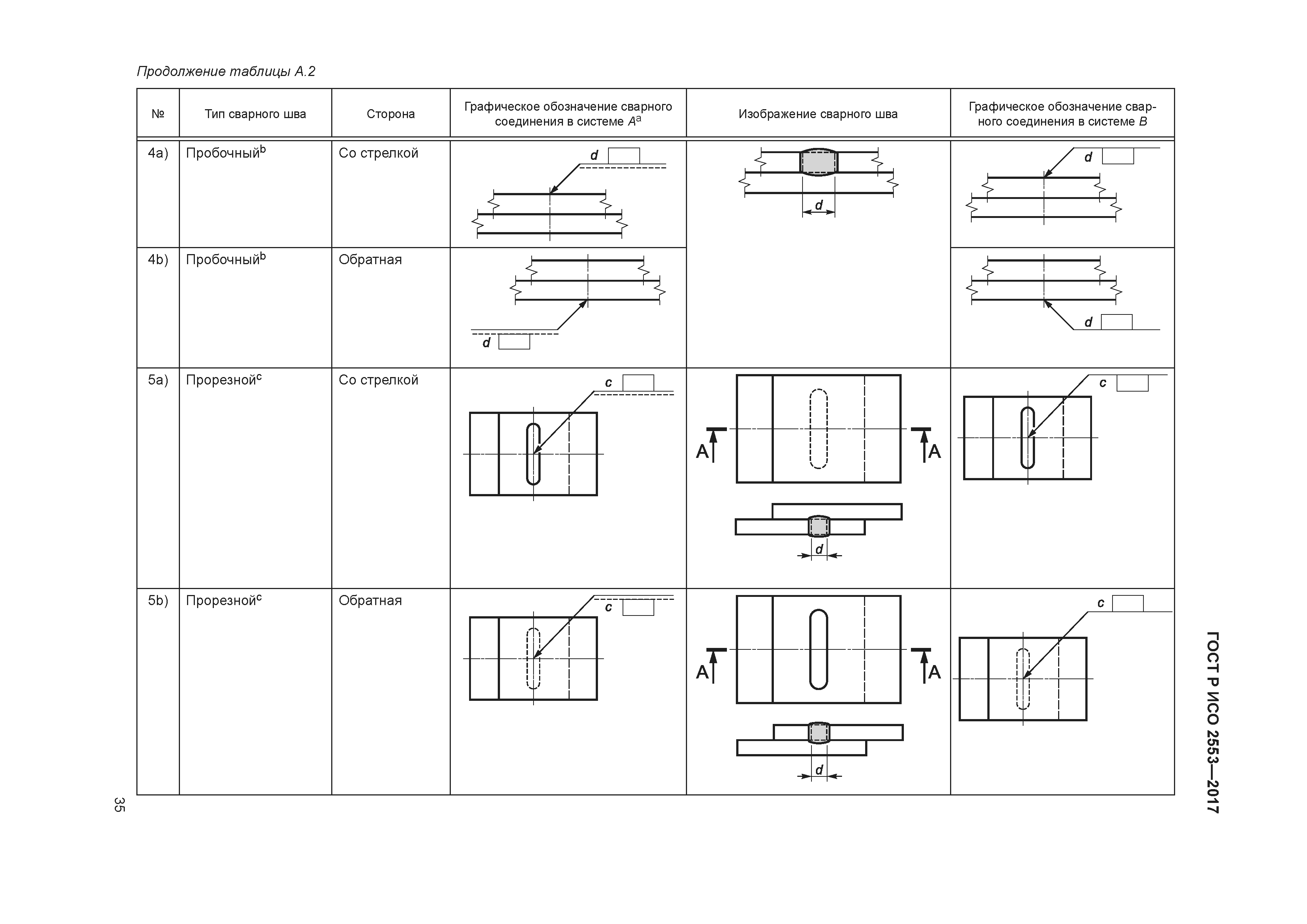

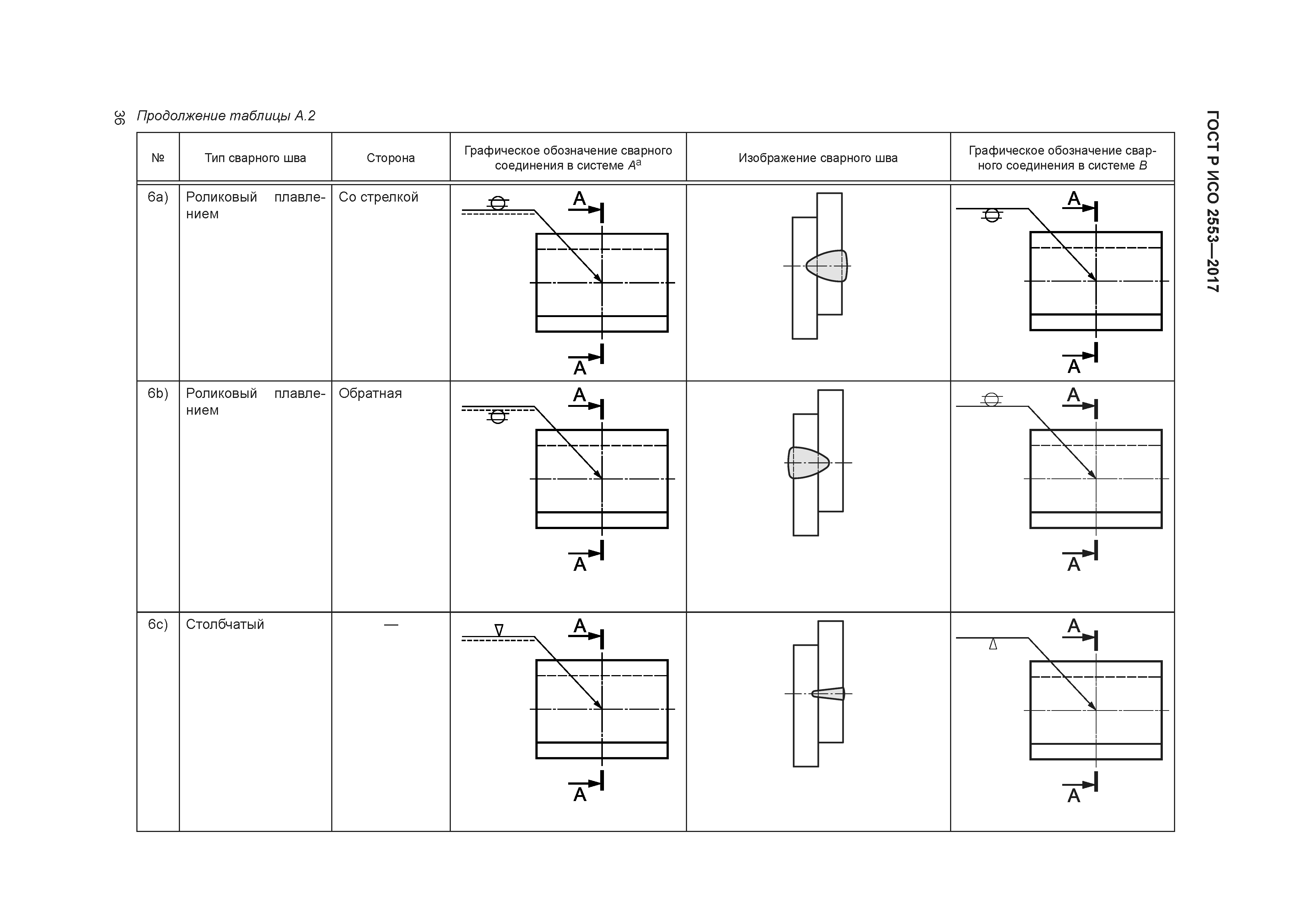

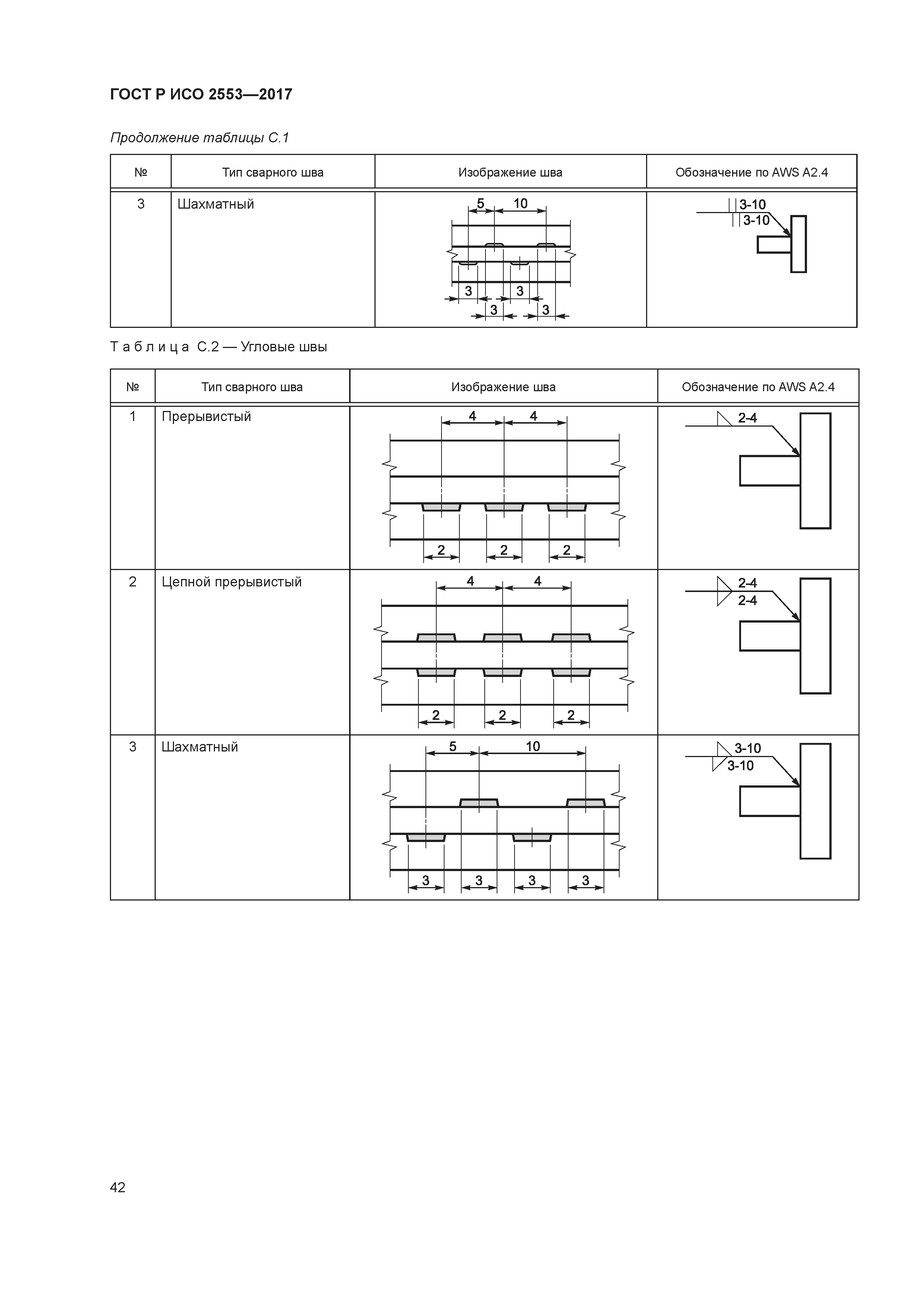

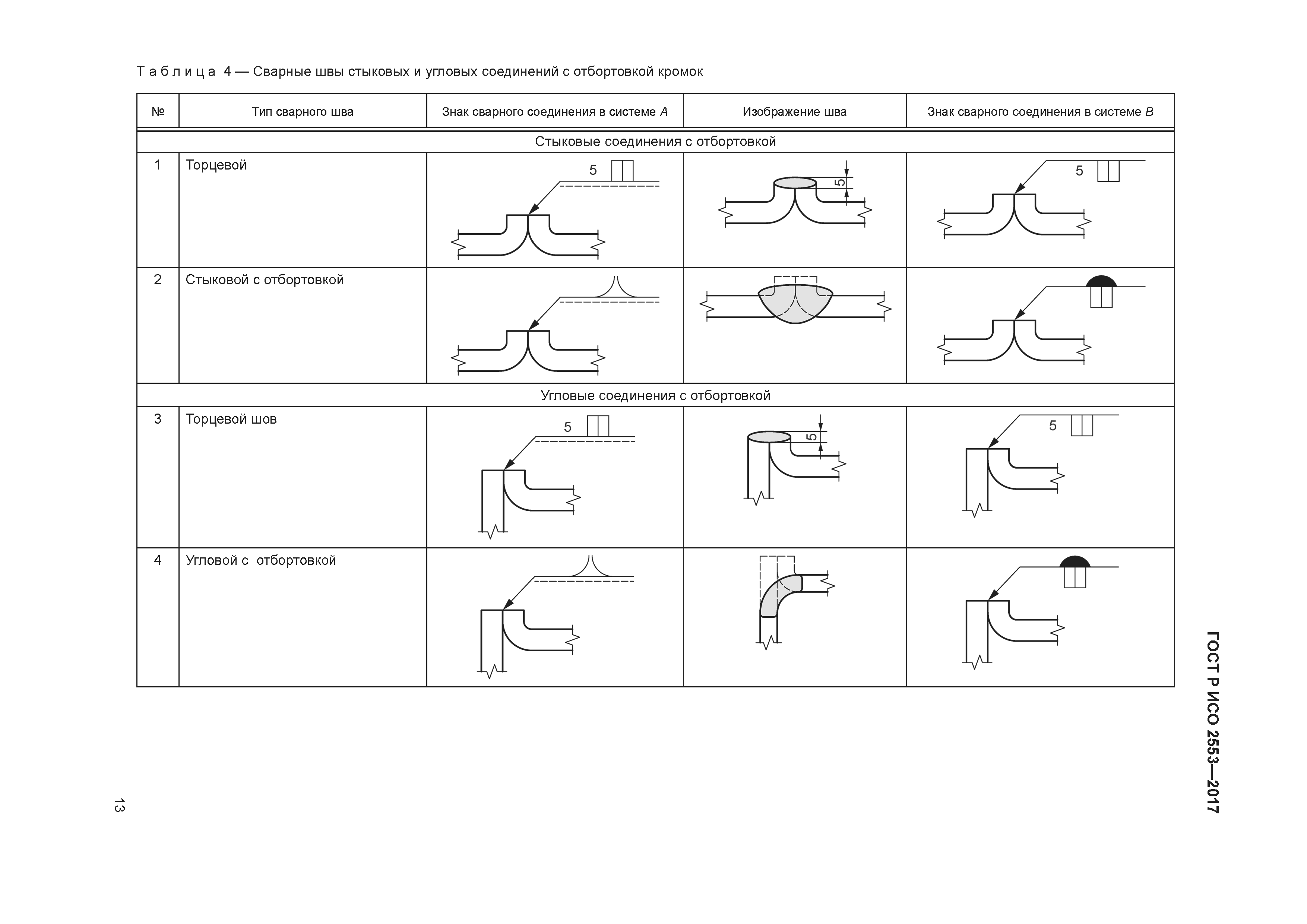

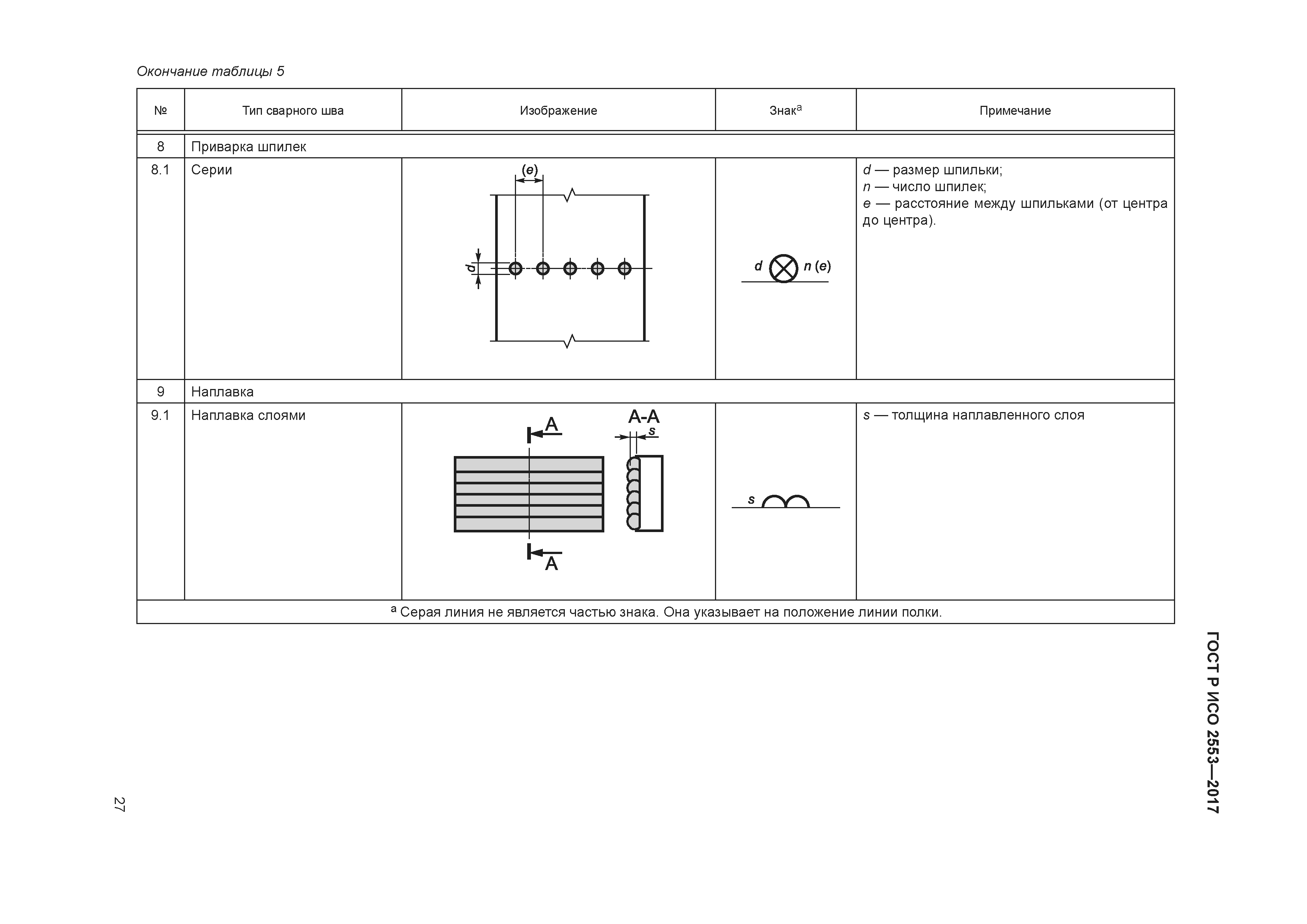

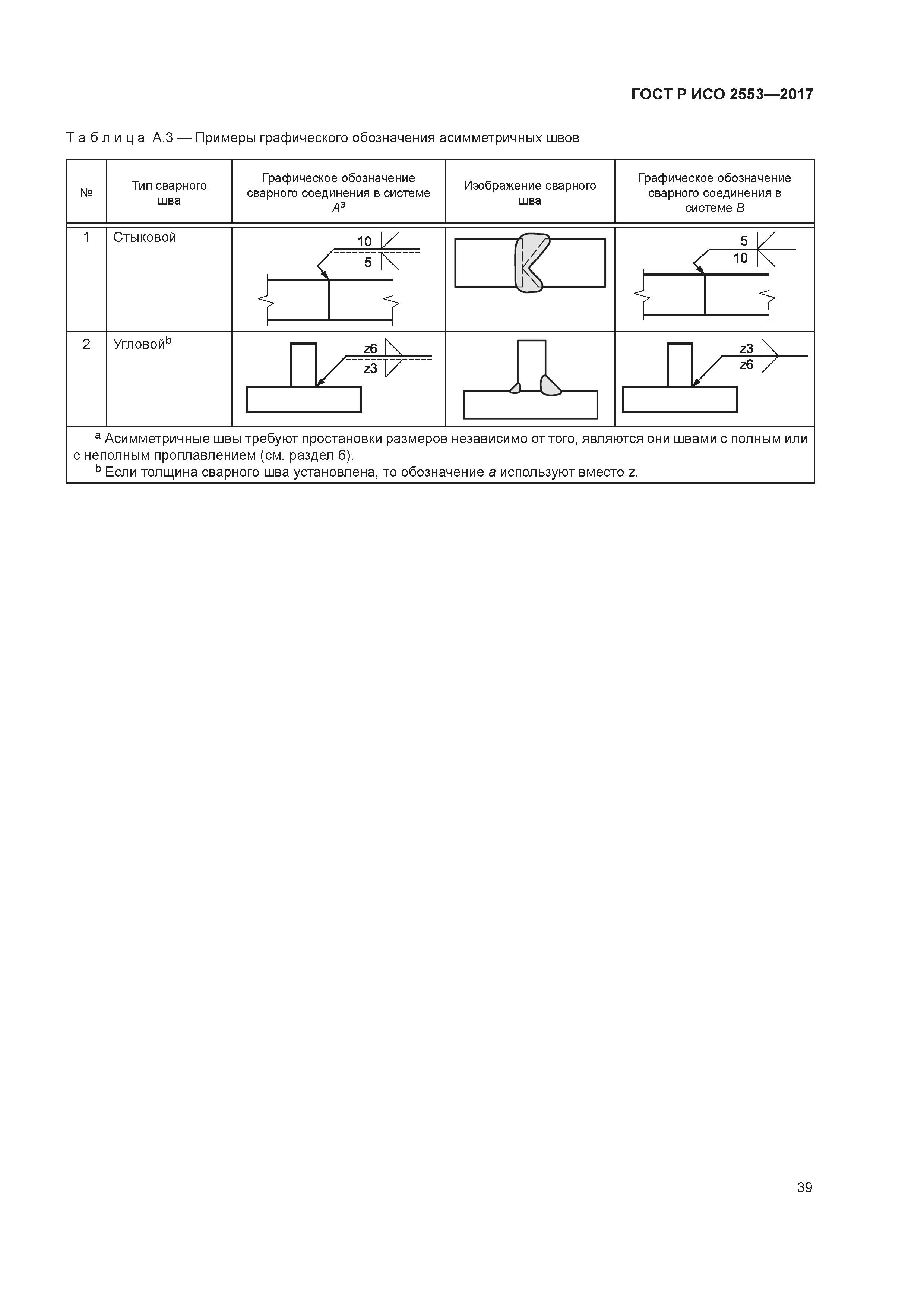

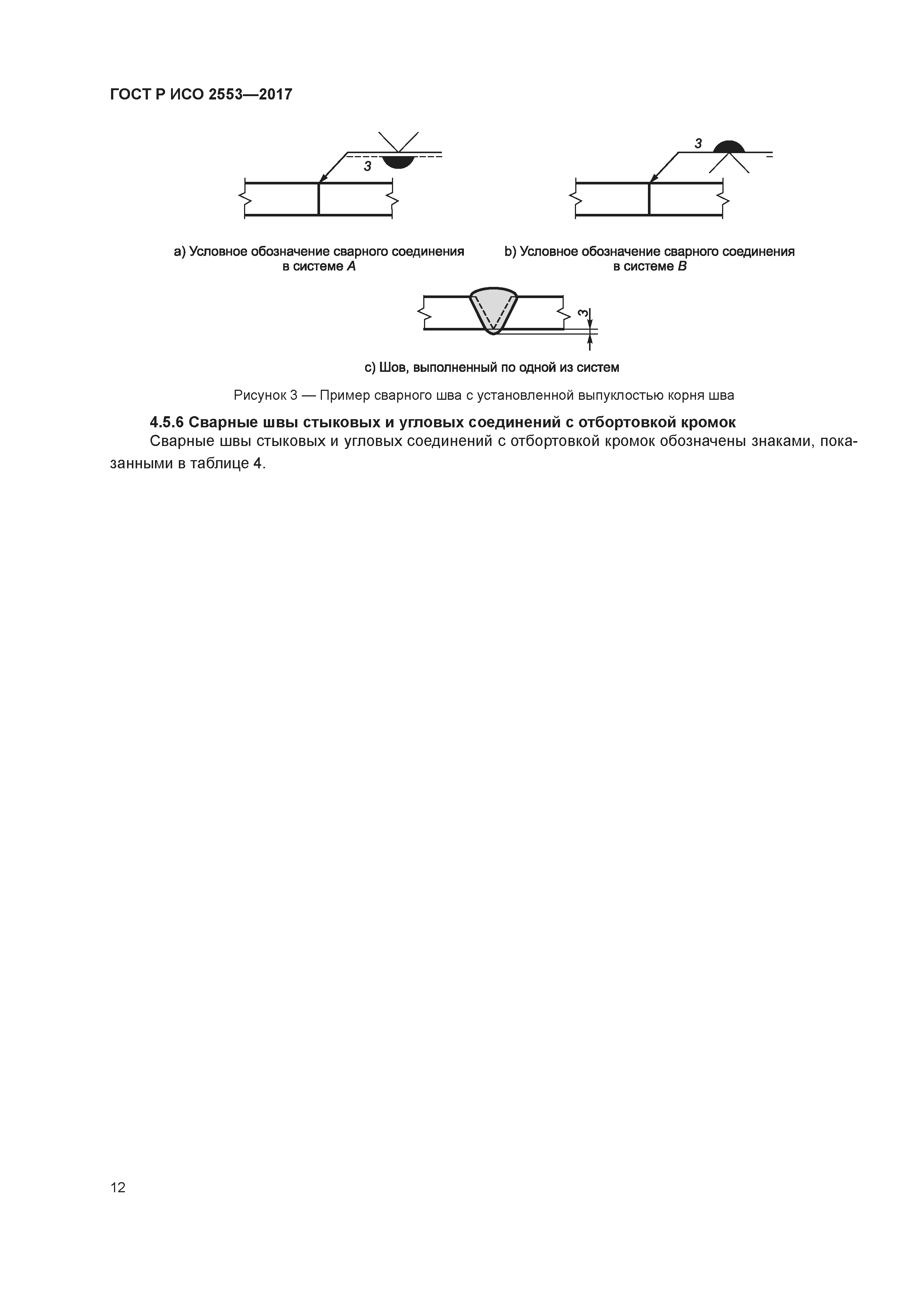

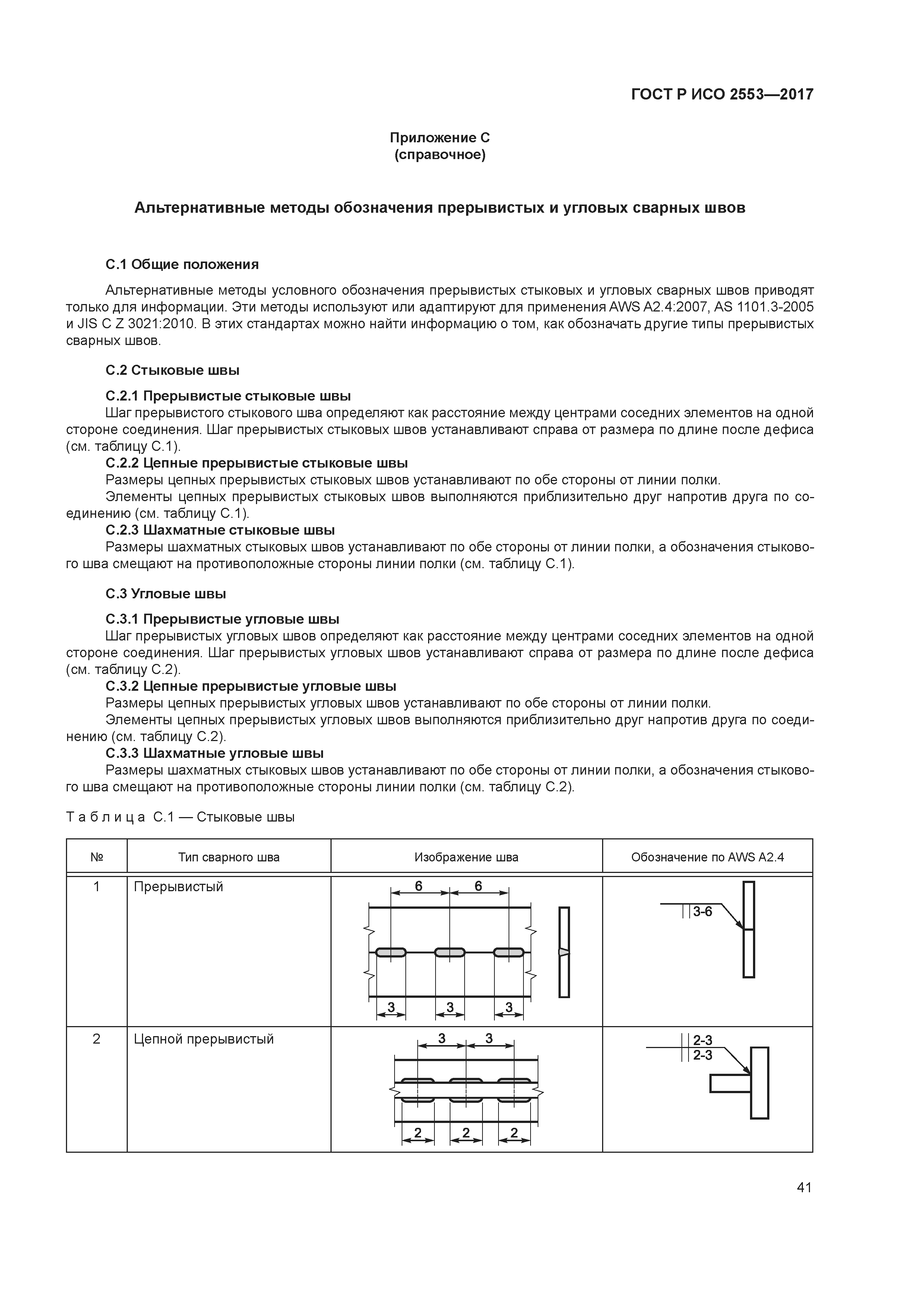

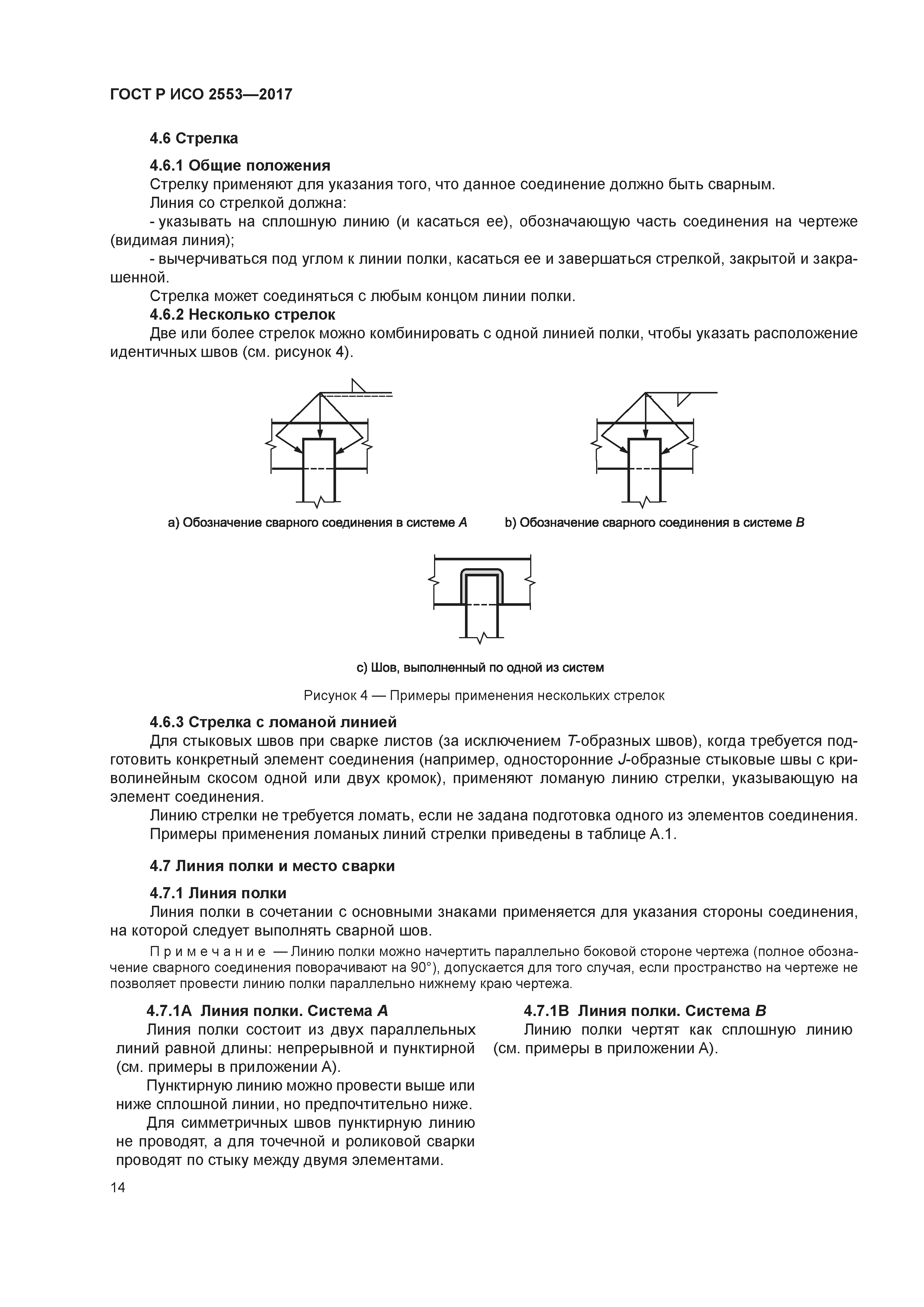

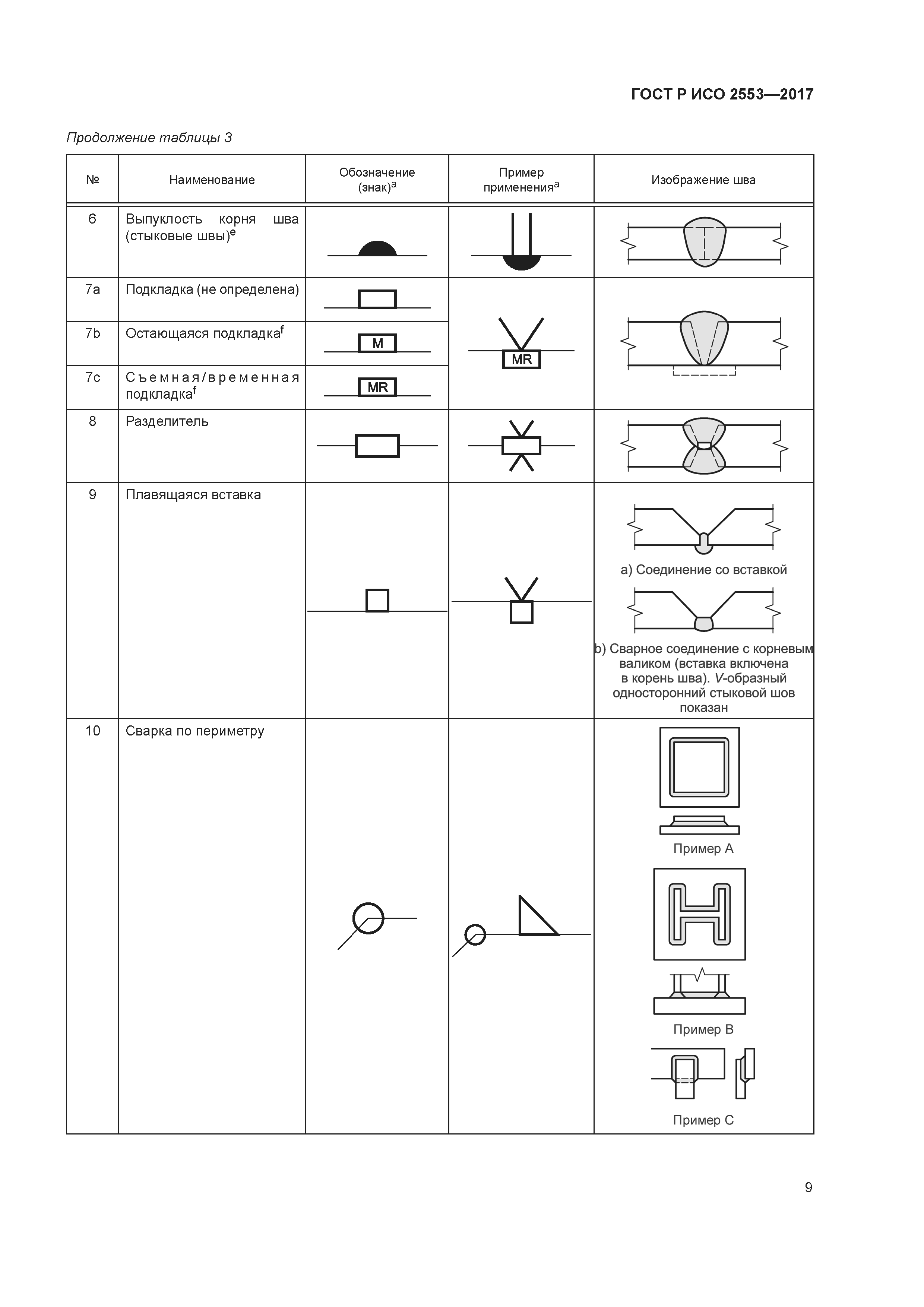

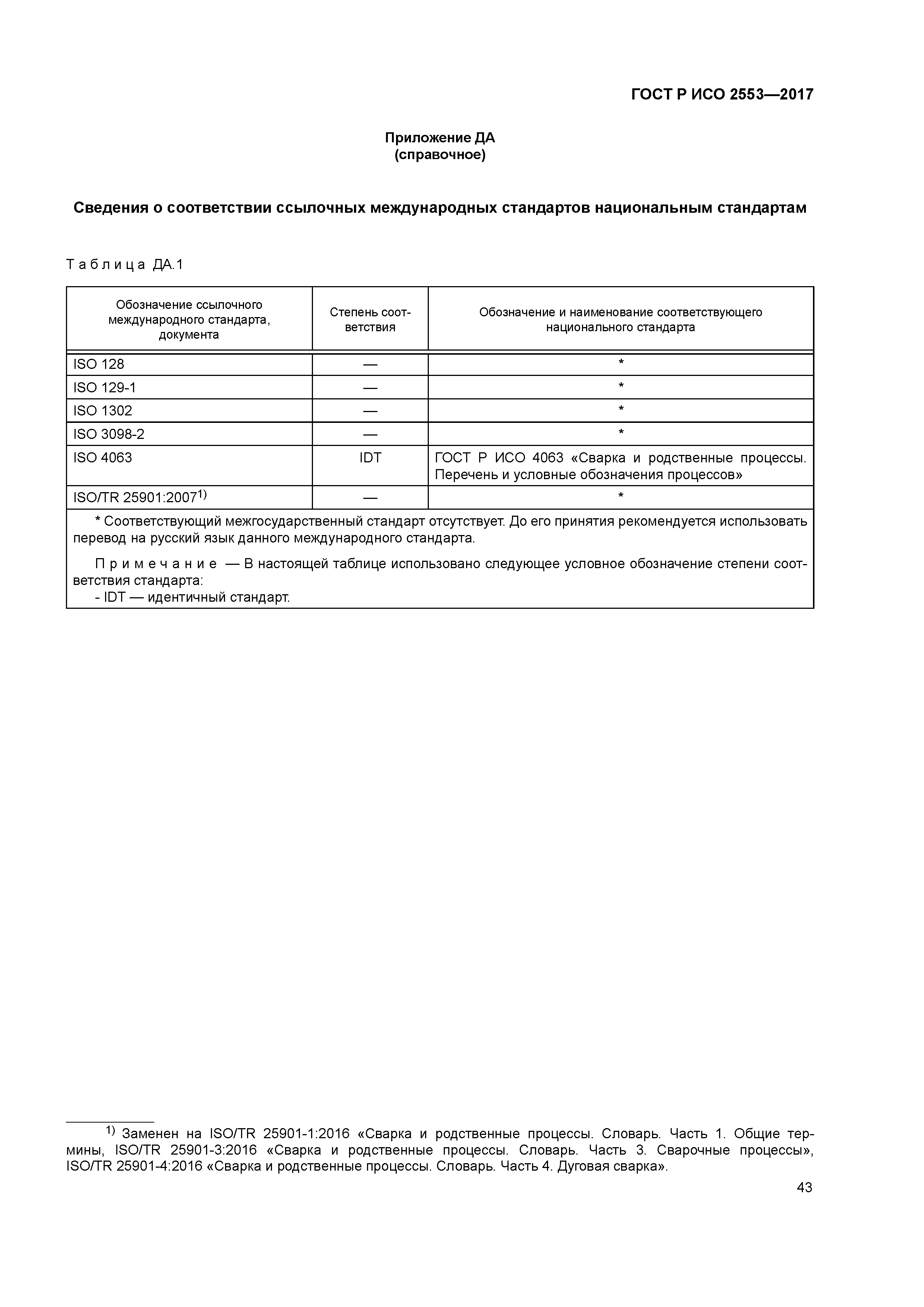

| Область применения: | Стандарт устанавливает правила обозначения сварных соединений на технических чертежах. Они могут включать информацию о геометрии, выполнении, качестве и испытаниях сварных швов. Положения стандарта могут применять к соединениям, полученным пайкой твердым или мягким припоем. |
| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Условное обозначение сварного соединения 4.1 Общие положения 4.2 Основное обозначение сварного соединения 4.3 Системы условных обозначений сварного соединения 4.4 Основные знаки 4.5 Вспомогательные знаки 4.6 Стрелка 4.7 Линия полки и место сварки 4.8 "Хвост" полки 5 Размеры сварных швов 5.1 Общие положения 5.2 Размеры поперечного сечения 5.3 Размеры по длине 5.4 Стыковые швы 5.5 Угловые швы 5.6 Пробочные швы в круглых отверстиях 5.7 Прорезные швы 5.8 Точечные швы 5.9 Роликовые швы 5.10 Торцевые швы 5.11 Приварка шпилек 5.12 Наплавленный слой 6 Размеры разделки кромок под сварку 6.1 Общие положения 6.2 Зазор в разделке 6.3 Угол разделки кромок 6.4 Радиусы и притупления разделки сварного шва. U- и J-образные стыковые соединения 6.5 Глубина разделки кромок 6.6 Угол разделки кромок для пробочных и прорезных швов 7 Альтернативное обозначение стыковых швов в соответствии с требуемым качеством шва 7.1 Общие положения 7.2 Пример Приложение А (справочное) Примеры применения графического обозначения сварного соединения Приложение В (справочное) Допуски и точки перехода для сварных швов Приложение С (справочное) Альтернативные методы обозначения прерывистых и угловых сварных швов Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Библиография |
| Разработан: | ООО Национальная экспертно-диагностическая компания |
| Утверждён: | 31.03.2017 Федеральное агентство по техническому регулированию и метрологии (238-ст) |
| Издан: | Стандартинформ (2017 г. ) |
| Нормативные ссылки: |
ГОСТ Р ИСО 4063-2010 «Сварка и родственные процессы. Перечень и условные обозначения процессов»
