Скачать ГОСТ ISO 1986-1-2016 Станки плоскошлифовальные с горизонтальным шлифовальным шпинделем и возвратно-поступательным движением стола. Условия испытаний. Проверка точности. Часть 1. Станки со столом длиной до 1600 мм
Дата актуализации: 01.01.2021
ГОСТ ISO 1986-1-2016
Станки плоскошлифовальные с горизонтальным шлифовальным шпинделем и возвратно-поступательным движением стола. Условия испытаний. Проверка точности. Часть 1. Станки со столом длиной до 1600 мм
| Обозначение: | ГОСТ ISO 1986-1-2016 |
| Обозначение англ: | 1986-1-2016 |
| Статус: | введен впервые |
| Название рус.: | Станки плоскошлифовальные с горизонтальным шлифовальным шпинделем и возвратно-поступательным движением стола. Условия испытаний. Проверка точности. Часть 1. Станки со столом длиной до 1600 мм |
| Название англ.: | Surface grinding machines with horizontal grinding wheel spindle and reciprocating table. Test conditions. The accuracy test. Part 1. Machines with table length to 1600 mm |
| Дата добавления в базу: | 01.01.2018 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.07.2018 |

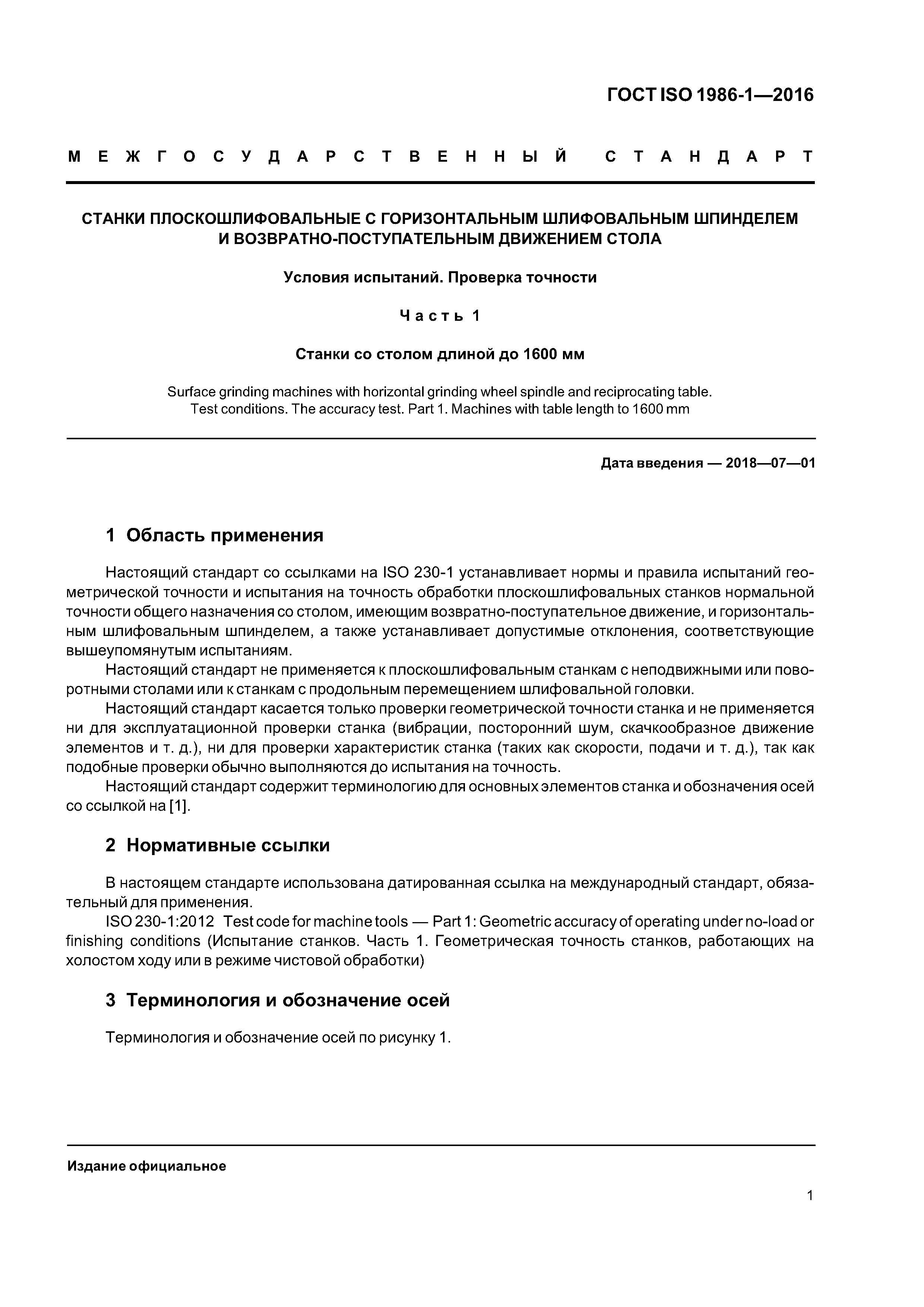

| Область применения: | Стандарт со ссылками на ISO 230-1 устанавливает нормы и правила испытаний геометрической точности и испытания на точность обработки плоскошлифовальных станков нормальной точности общего назначения со столом, имеющим возвратно-поступательное движение, и горизонтальным шлифовальным шпинделем, а также устанавливает допустимые отклонения, соответствующие вышеупомянутым испытаниям. Стандарт не применяется к плоскошлифовальным станкам с неподвижными или поворотными столами или к станкам с продольным перемещением шлифовальной головки. Стандарт касается только проверки геометрической точности станка и не применяется ни для эксплуатационной проверки станка (вибрации, посторонний шум, скачкообразное движение элементов и т.д.), ни для проверки характеристик станка (таких как скорости, подачи и т.д.), так как подобные проверки обычно выполняются до испытания на точность. Стандарт содержит терминологию для основных элементов станка и обозначения осей со ссылкой на [1]. |

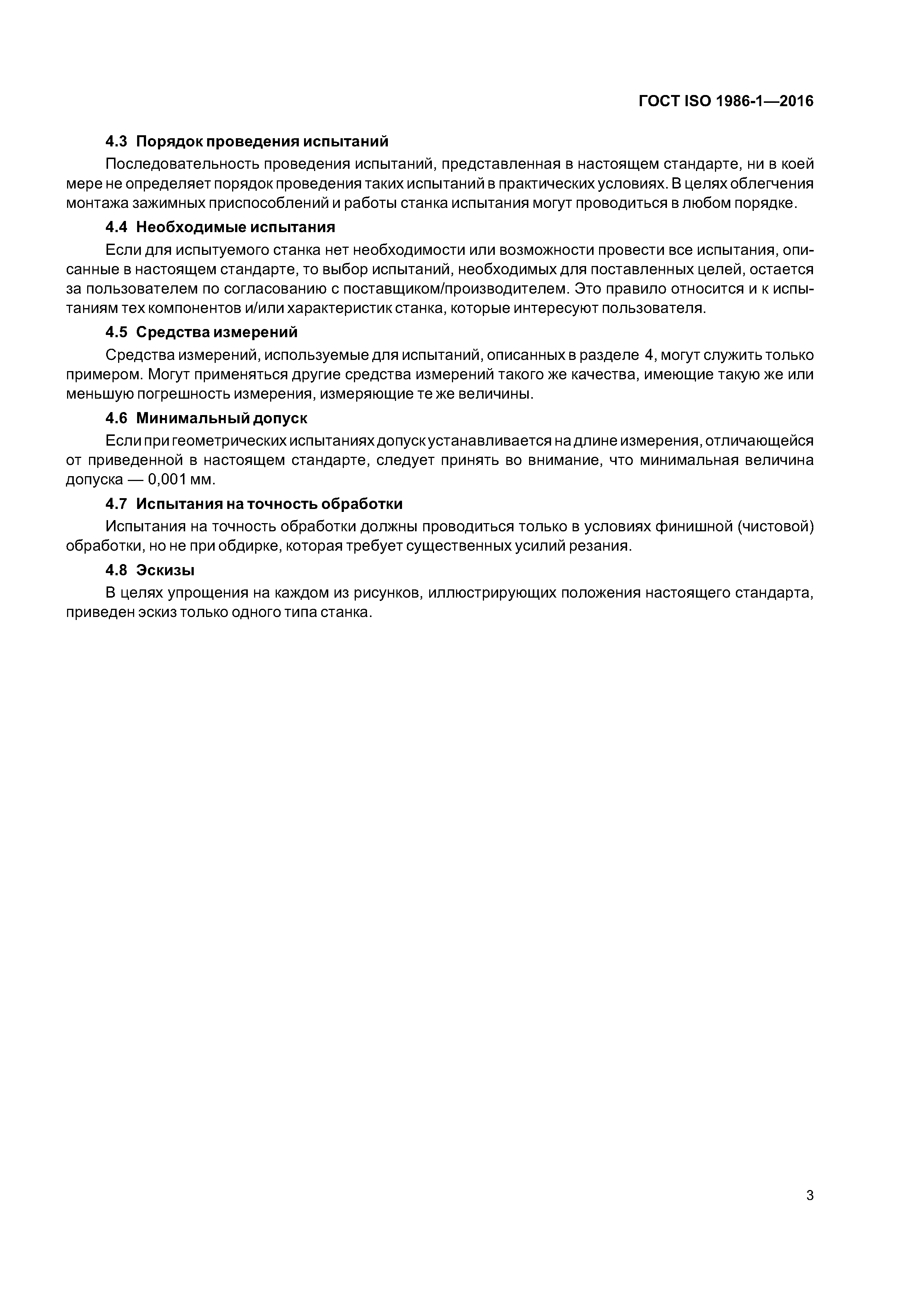

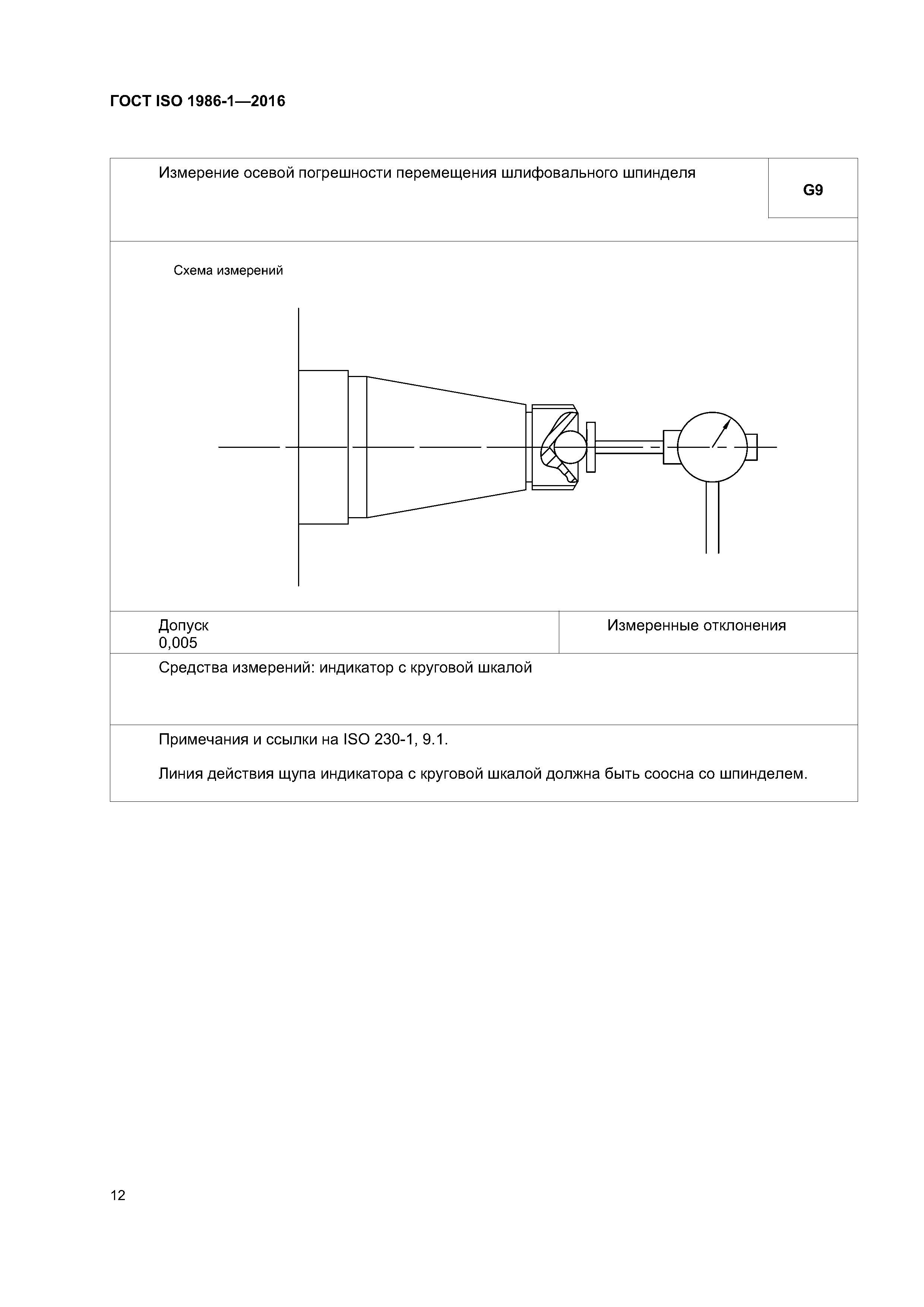

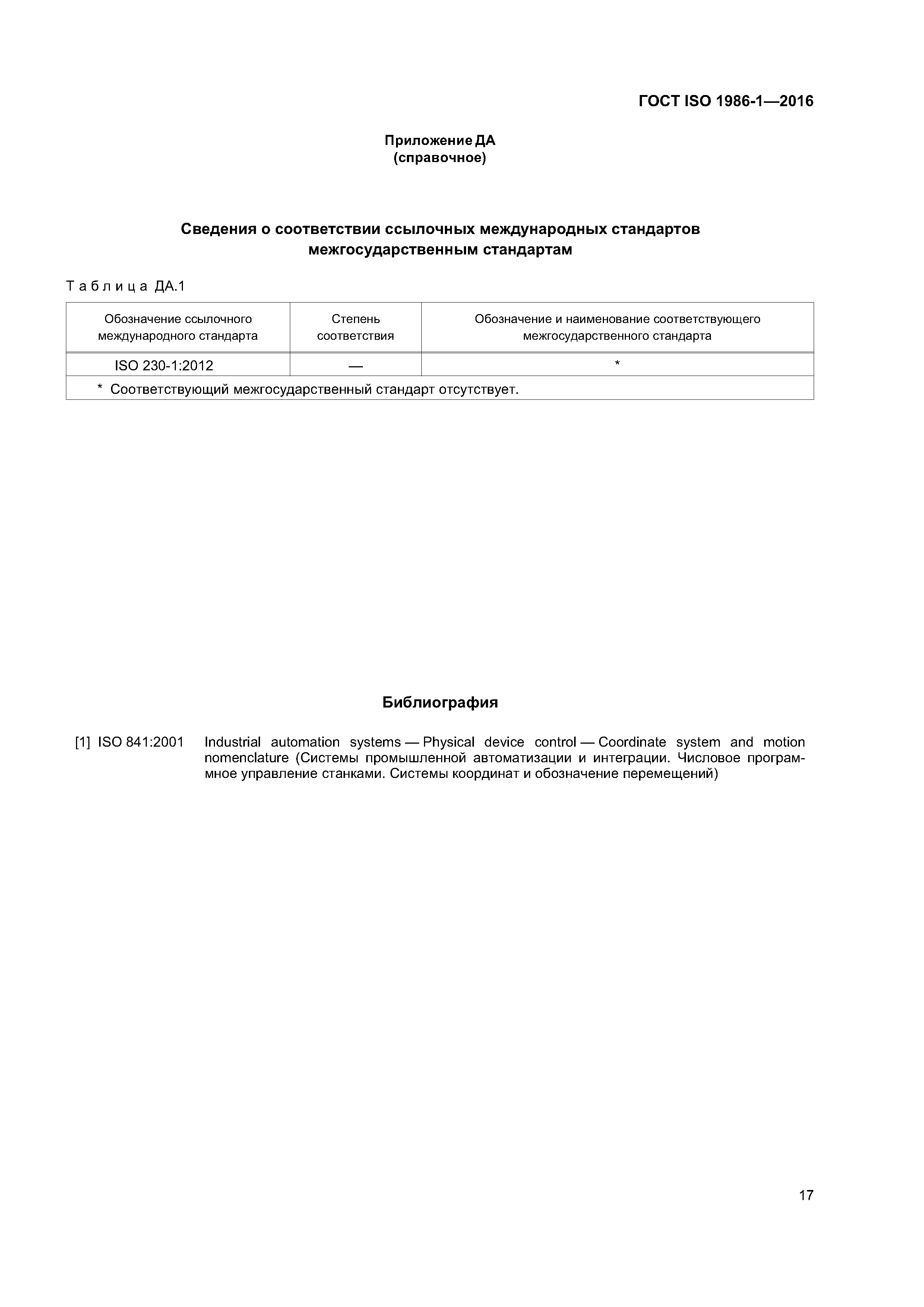

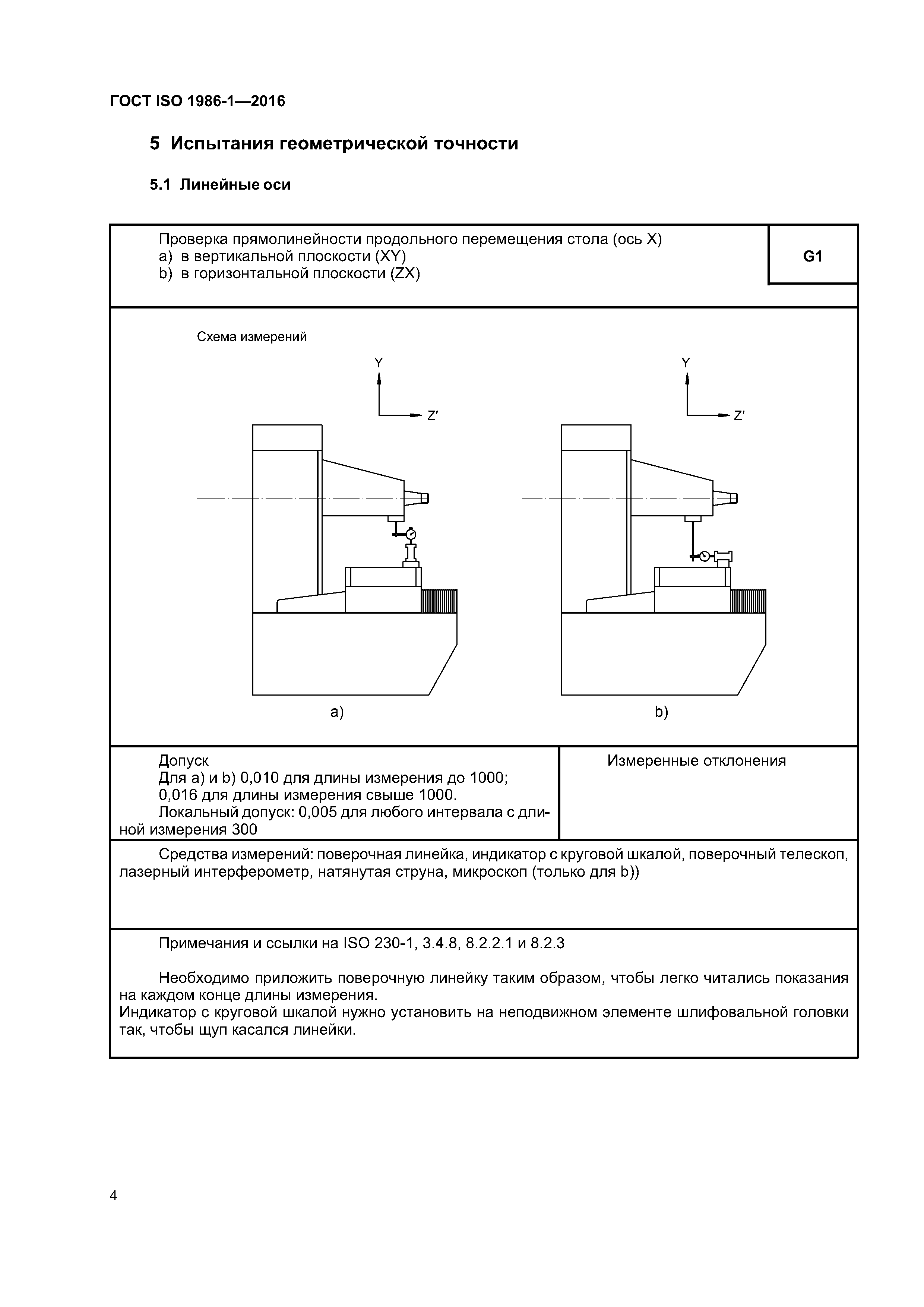

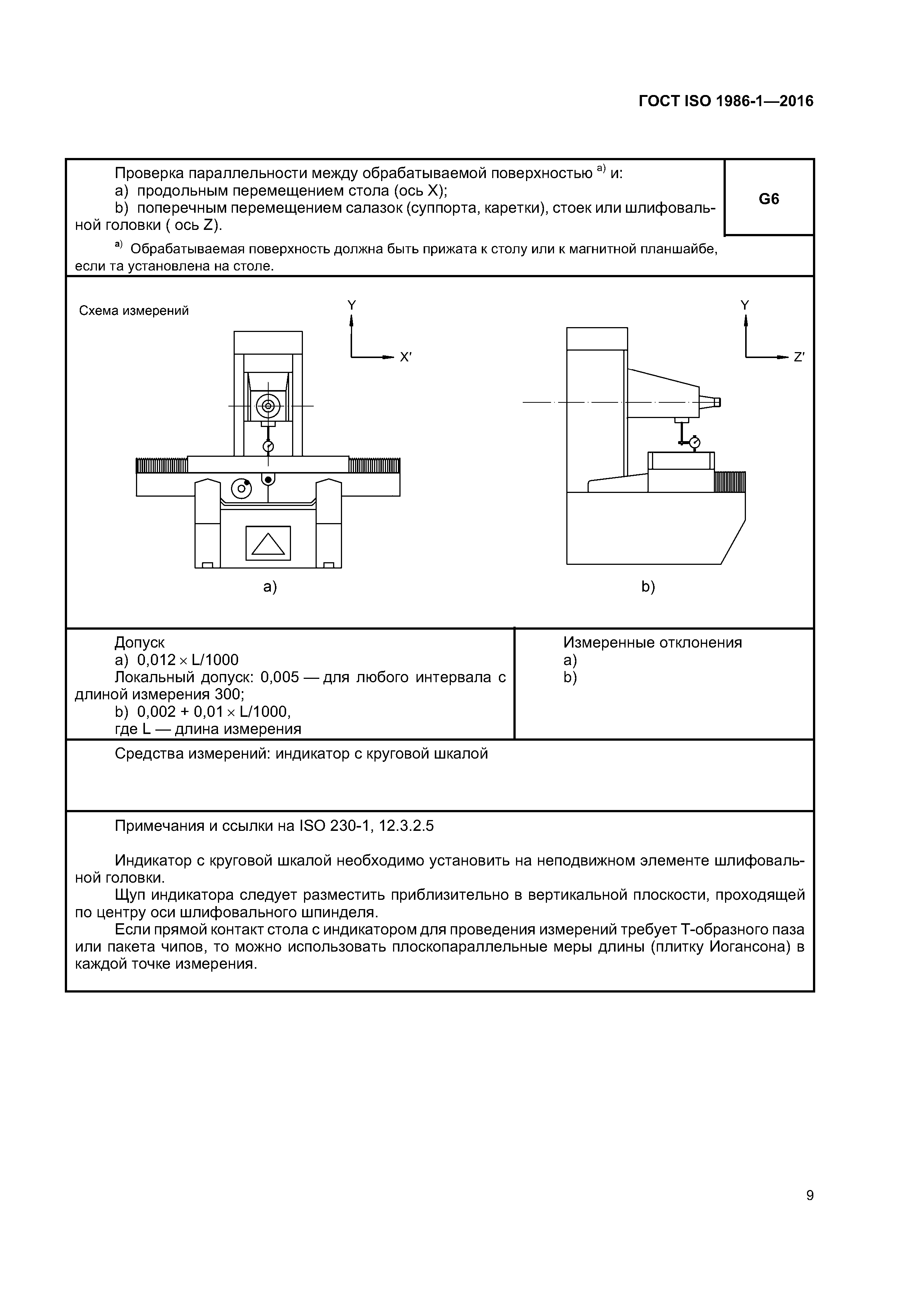

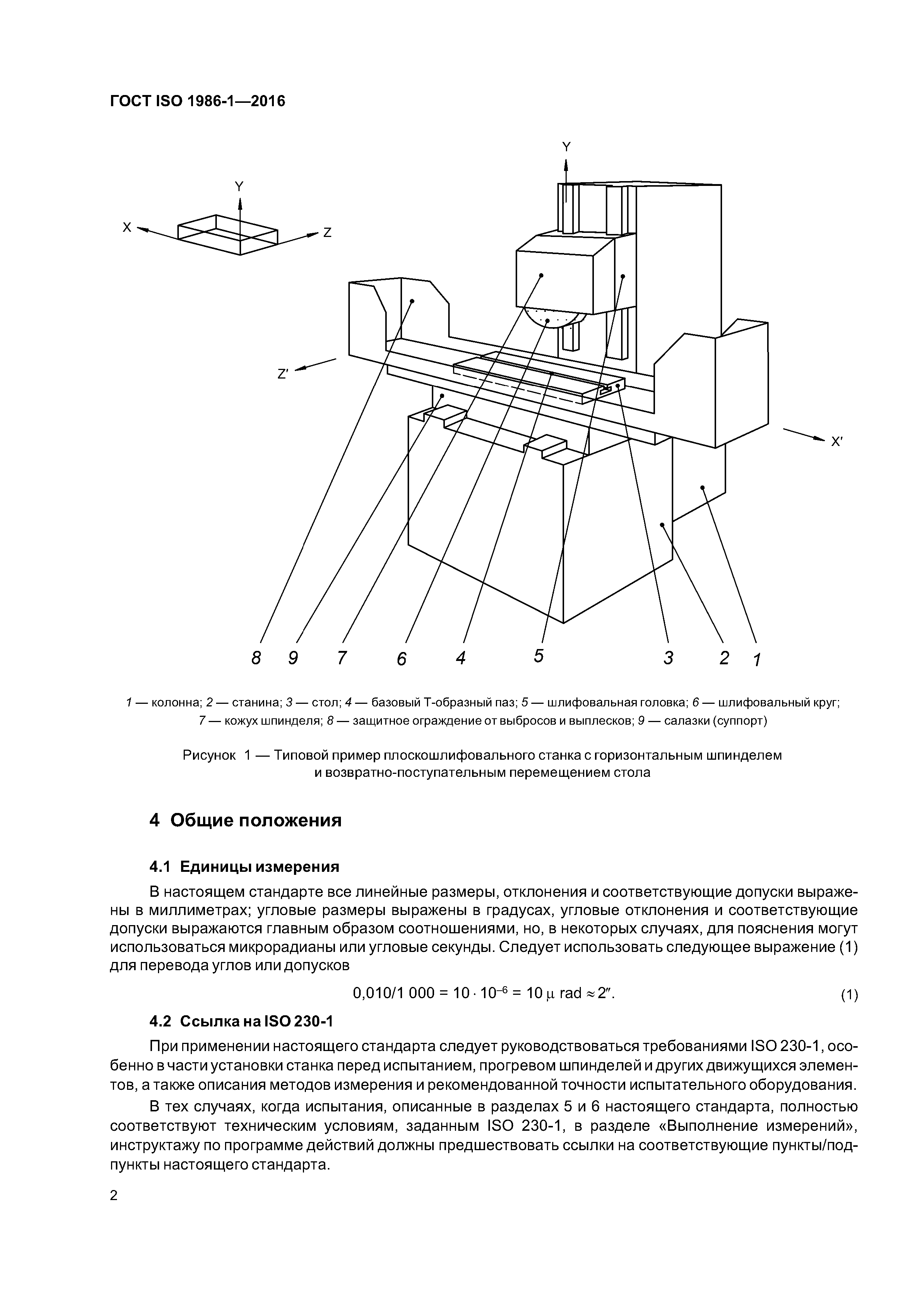

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Терминология и обозначение осей 4 Общие положения 4.1 Единицы измерения 4.2 Ссылка на ISO 230-1 4.3 Порядок проведения испытаний 4.4 Необходимые испытания 4.5 Средства измерений 4.6 Минимальный допуск 4.7 Испытание точности обработки 4.8 Эскизы 5 Испытания геометрической точности 5.1 Линейные оси 5.2 Стол 5.3 Шпиндель 6 Испытания точности обработки Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам Библиография |
| Разработан: | ПАО ЭНИМС |
| Утверждён: | 27.09.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 91-П) 28.06.2017 Федеральное агентство по техническому регулированию и метрологии (588-ст) |
| Издан: | Стандартинформ (2017 г. ) |
| Нормативные ссылки: |
|
ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»
