СТБ МЭК 61000-4-4-2006

Электромагнитная совместимость. Часть 4-4. Методы испытаний и измерений. Испытания на устойчивость к наносекундным импульсным помехам

Обозначение: СТБ МЭК 61000-4-4-2006
Обозначение англ: 61000-4-4-2006
Статус:применяется в еаэс
Название рус.:Электромагнитная совместимость. Часть 4-4. Методы испытаний и измерений. Испытания на устойчивость к наносекундным импульсным помехам
Название англ.:Electromagnetic compatibility. Part 4-4. Testing and measurement techniques. Electrical fast transient/burst immunity test
Дата добавления в базу:01.01.2019
Дата актуализации:01.01.2021
Дата введения:01.06.2007
Область применения:Стандарт распространяется на электротехническое и электронное оборудование и устанавливает требования устойчивости к повторяющимся наносекундным импульсным помехам (НИП) и методы испытаний такого оборудования. Стандарт дополнительно устанавливает диапазон испытательных уровней, а также порядок проведения испытаний. Целью стандарта является установление общих правил оценки качества помехоустойчивости электротехнического и электронного оборудования, на которое воздействуют НИП, на порты электропитания, ввода/вывода сигналов, управления и заземления. Стандарт устанавливает: - форму сигнала испытательного напряжения; - диапазон испытательных уровней; - испытательное оборудование; - метод проверки испытательного оборудования; - организованные места для испытаний; - методы испытаний. В стандарте приведены методы испытаний в лабораторных условиях и испытаний на месте эксплуатации оборудования после его окончательной установки.

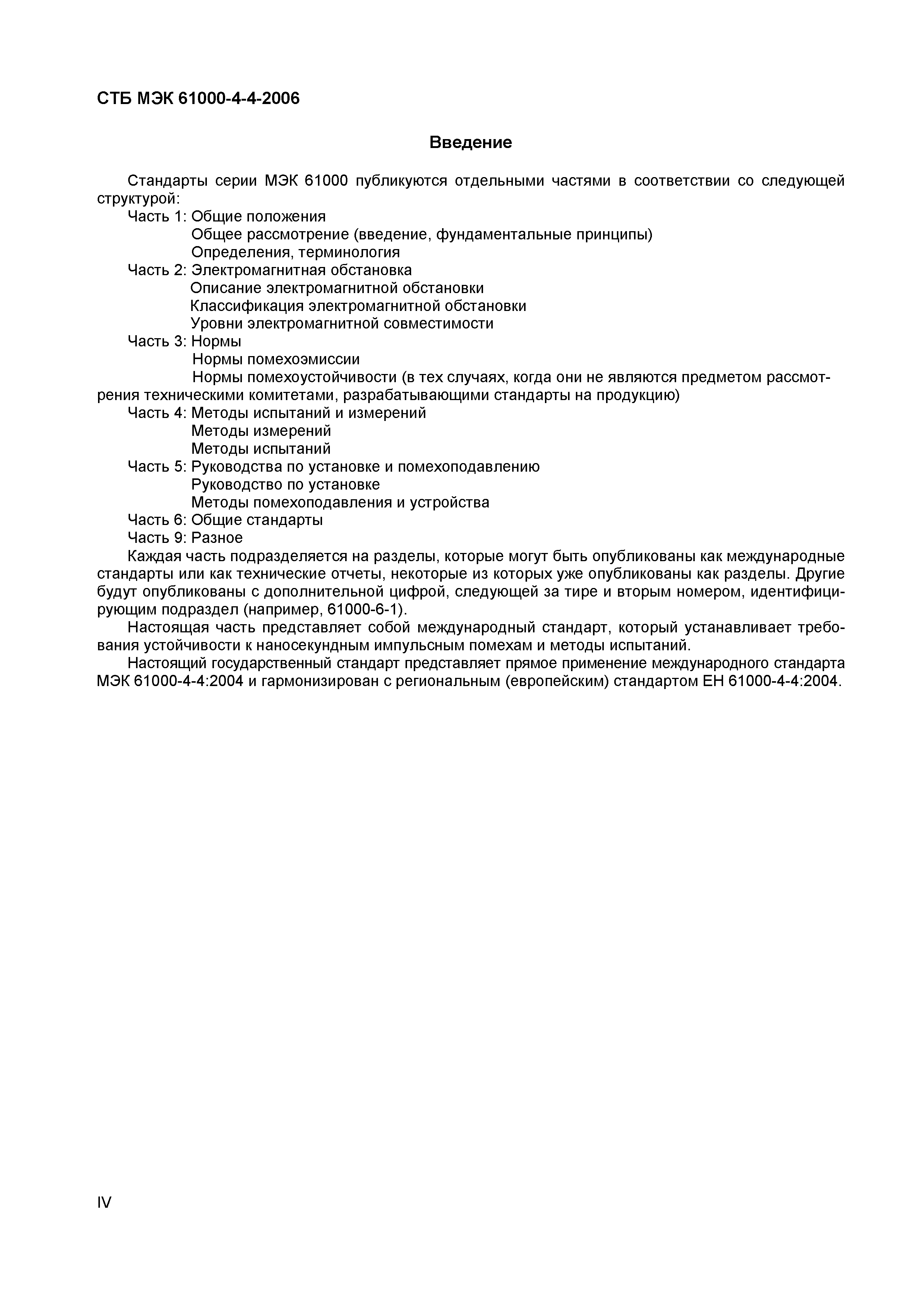

Оглавление:Введение
1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Общие положения
5 Испытательные уровни
6 Испытательное оборудование
   6.1 Испытательный генератор НИП

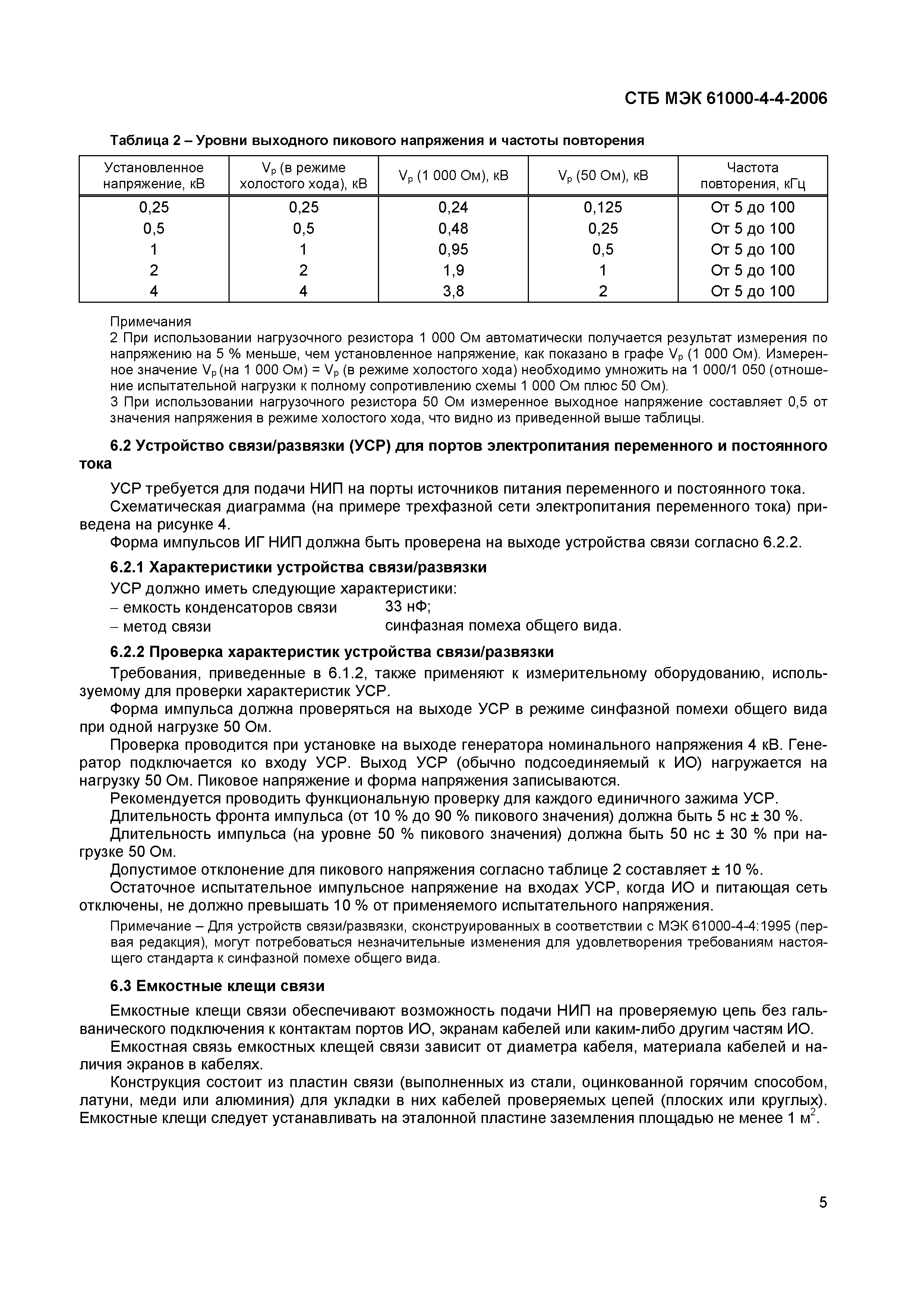

   6.2 Устройство связи/развязки для портов электропитания переменного и постоянного тока
   6.3 Емкостные клещи связи

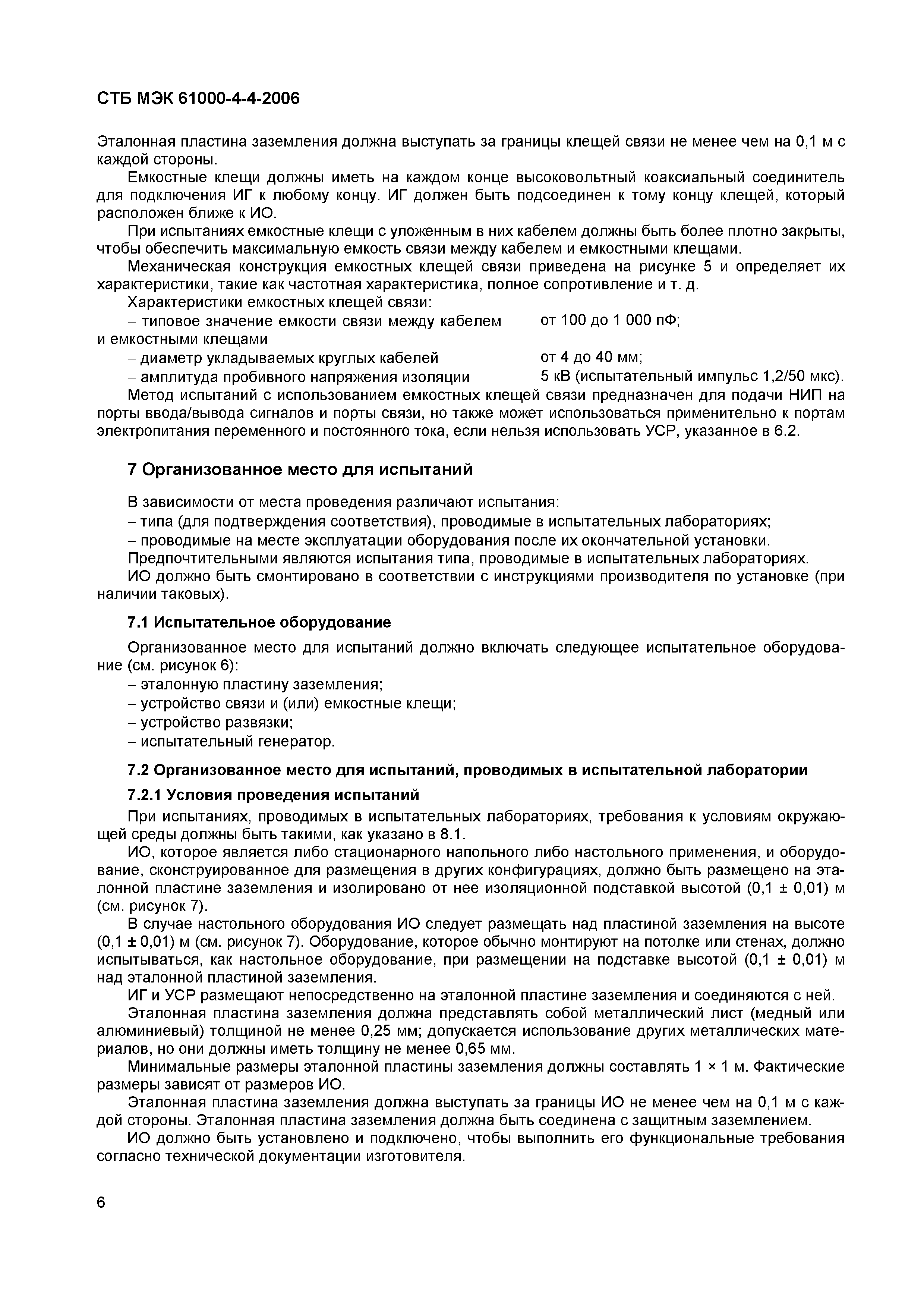

7 Организованное место для испытаний
   7.1 Испытательное оборудование

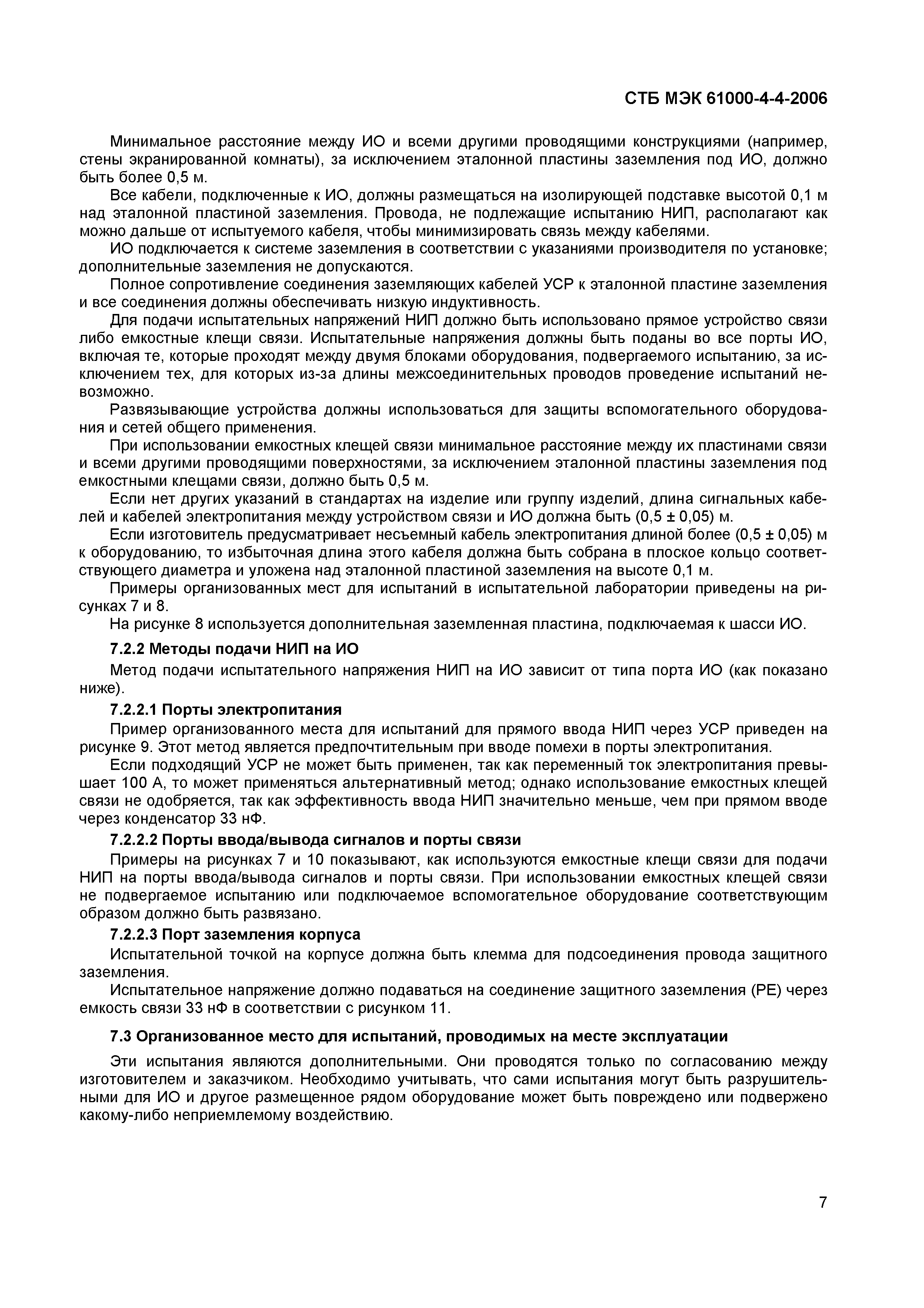

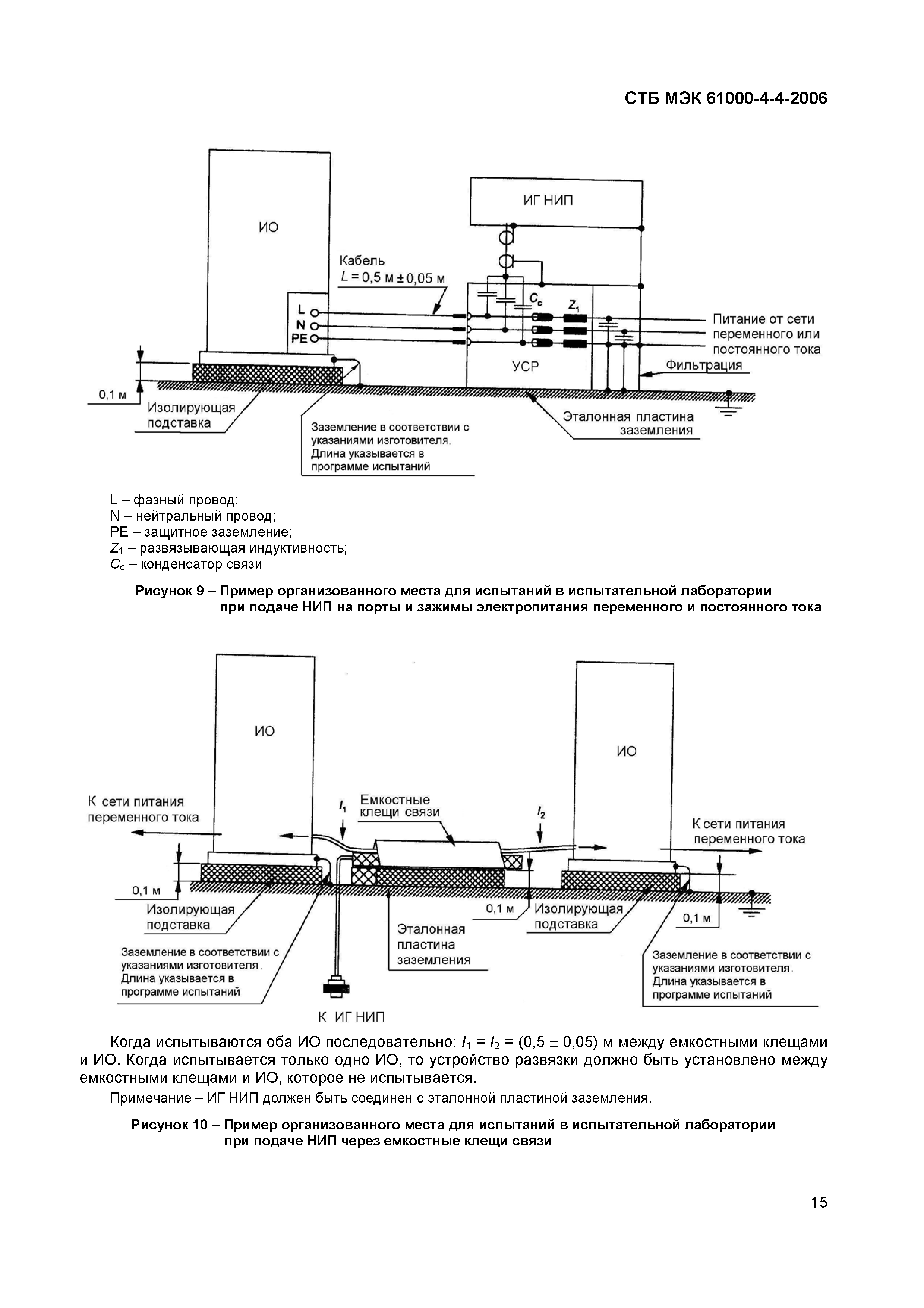

   7.2 Организованное место для испытаний, проводимых в испытательной лаборатории

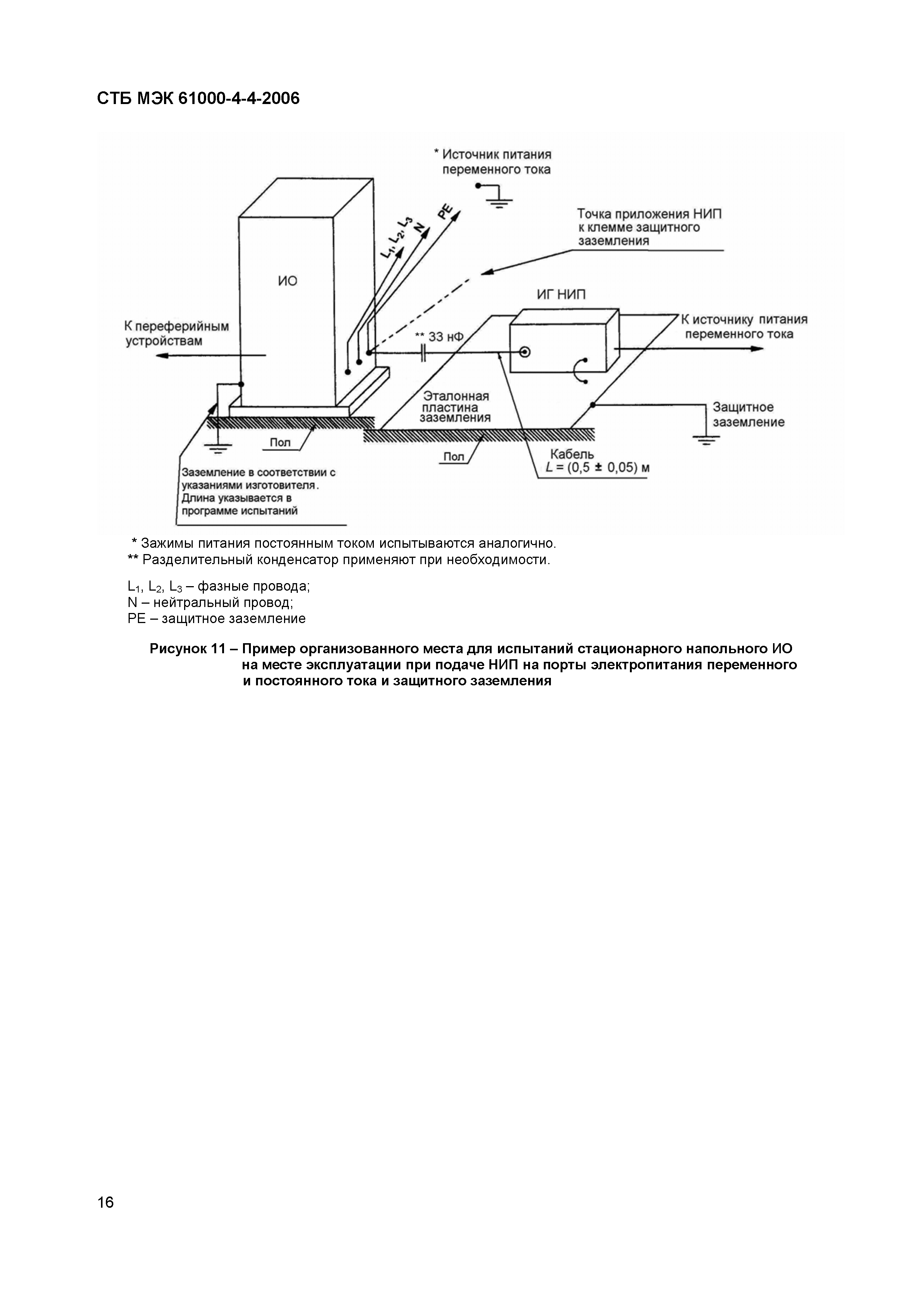

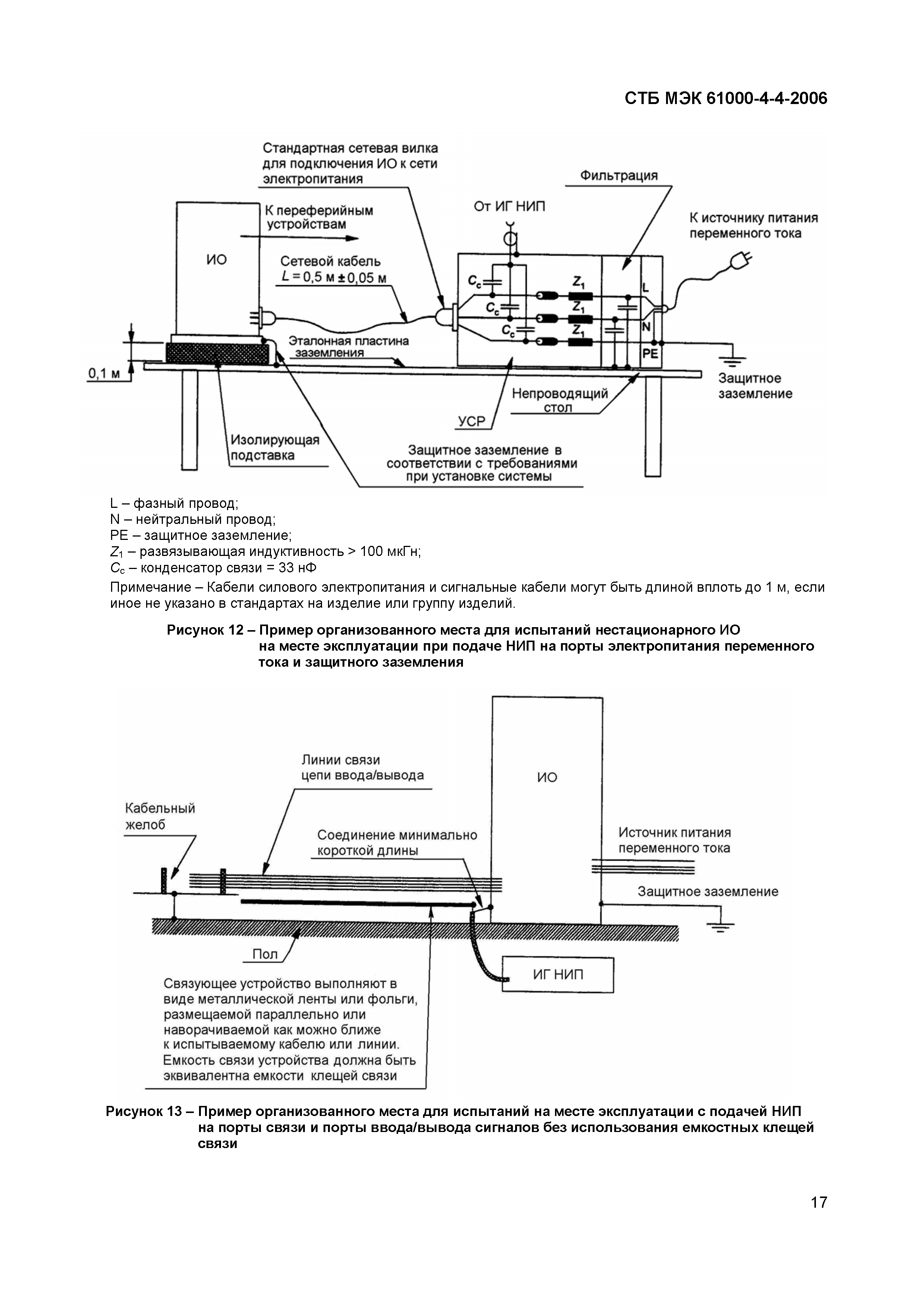

   7.3 Организованное место для испытаний, проводимых на месте эксплуатации
8 Методы испытаний
   8.1 Условия испытаний в испытательной лаборатории
   8.2 Проведение испытаний
9 Оценка результатов испытаний

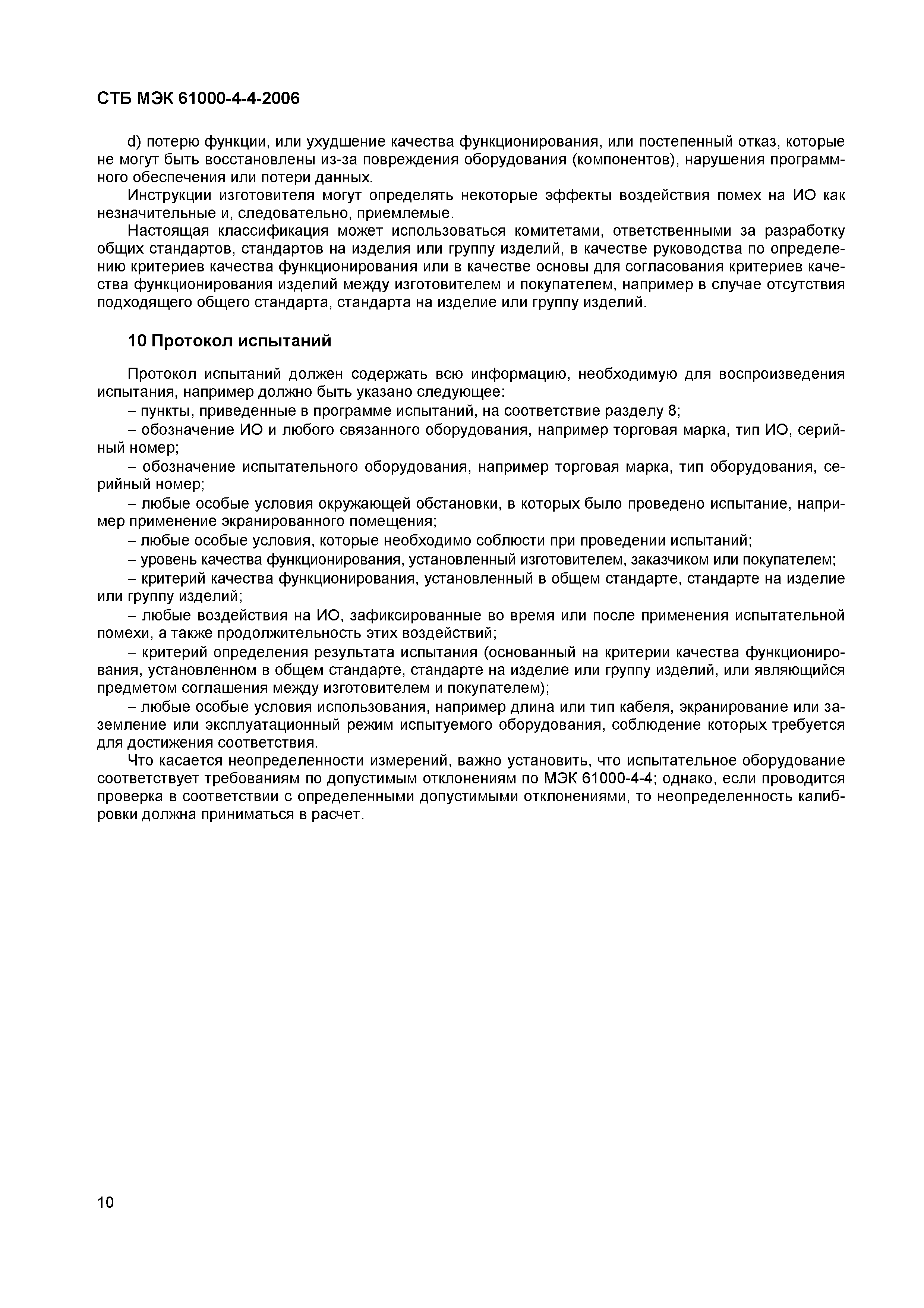

10 Протокол испытаний
Приложение А (справочное) Информация о переходных процессах

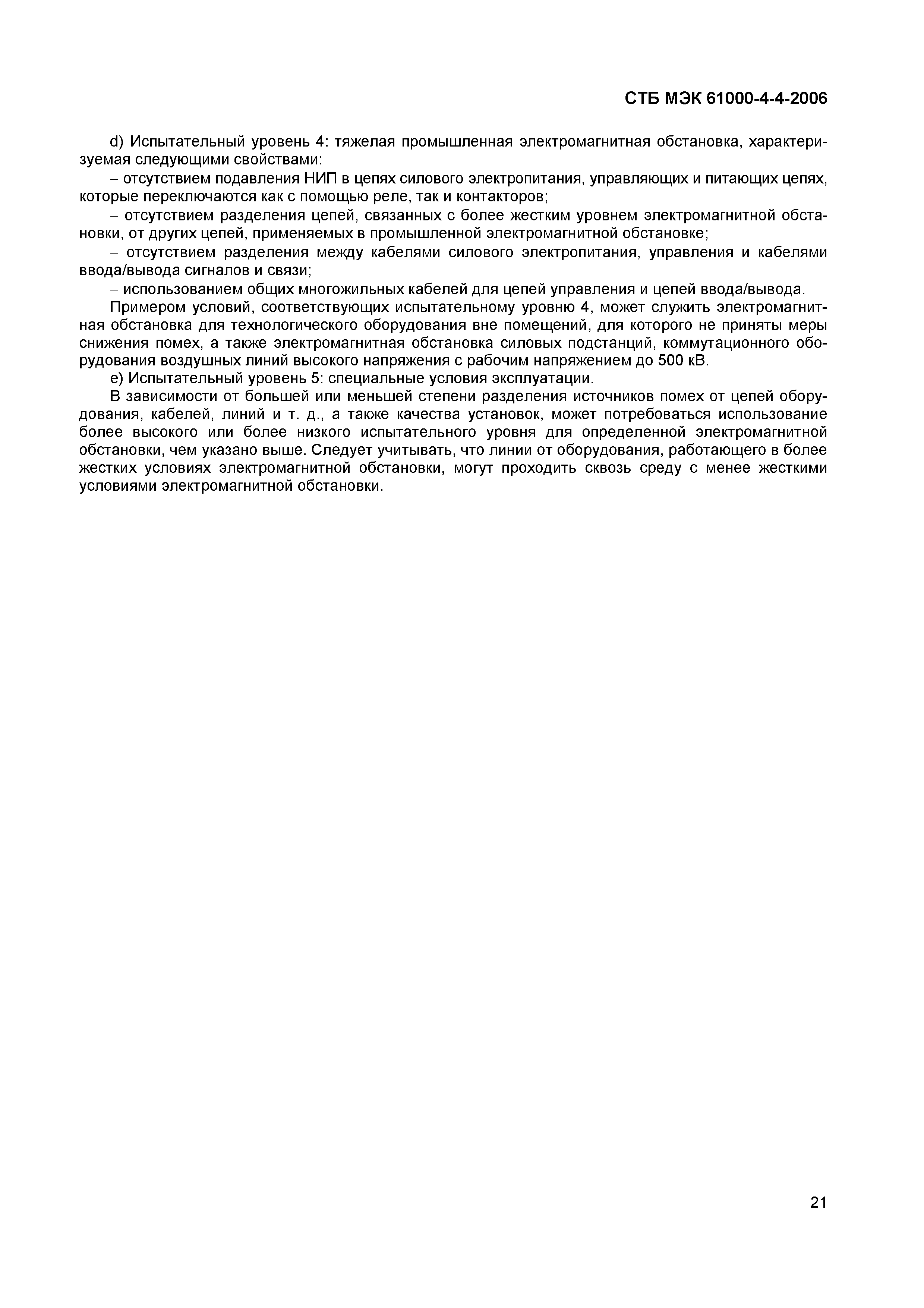

Приложение В (справочное) Выбор испытательных уровней

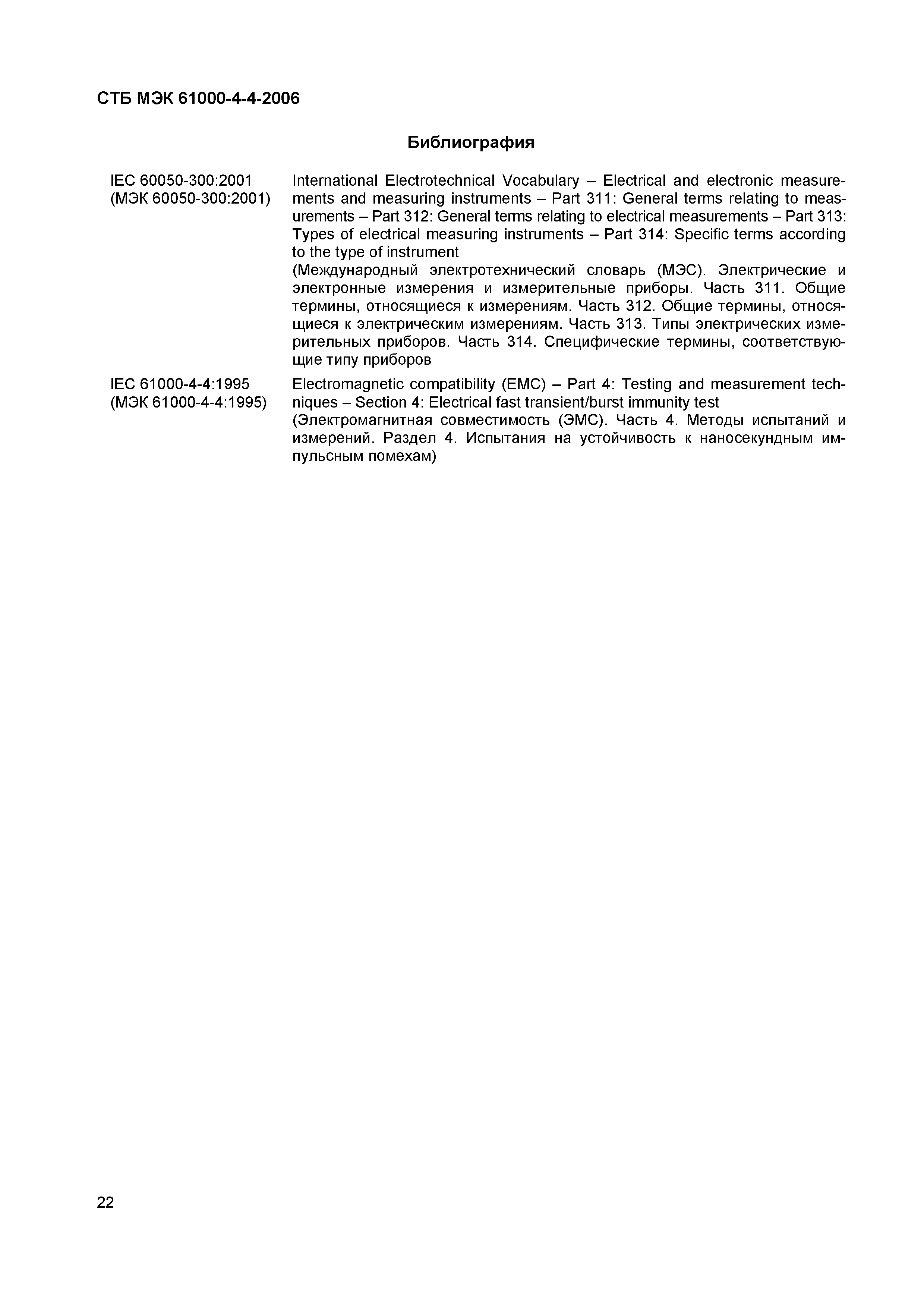

Библиография
Разработан: ОАО Испытания и сертификация бытовой и промышленной продукции БЕЛЛИС
Утверждён:08.12.2006 Госстандарт Республики Беларусь (62)
Издан: БелГИСС (2007 г. )
Заменяет собой:
  • ГОСТ 30804.4.4-2002
  • СТБ ГОСТ Р 51317.4.4-2001
