Скачать ГОСТ Р 58599-2019 Техническая диагностика. Диагностика стальных конструкций. Магнитный коэрцитиметрический метод. Общие требования
Дата актуализации: 01.01.2021
ГОСТ Р 58599-2019
Техническая диагностика. Диагностика стальных конструкций. Магнитный коэрцитиметрический метод. Общие требования
| Обозначение: | ГОСТ Р 58599-2019 |
| Обозначение англ: | GOST R 58599-2019 |
| Статус: | введен впервые |
| Название рус.: | Техническая диагностика. Диагностика стальных конструкций. Магнитный коэрцитиметрический метод. Общие требования |
| Название англ.: | Technical diagnostics. Diagnostics of steel constructions. Magnetic coercimetric method. General requirements |
| Дата добавления в базу: | 01.02.2020 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2020 |
| Область применения: | Стандарт распространяется на магнитный коэрцитиметрический метод (ММК) диагностики стальных металлоконструкций, изготовленных из ферромагнитных углеродистых и низколегированных конструкционных сталей по ГОСТ 380, ГОСТ 19281, ГОСТ 27772, включая строительные металлоконструкции, изготовленные из сталей по ГОСТ 27772, по результатам измерений коэрцитивной силы и предназначен для контроля физико-механических свойств металла конструкций, влияющих на величину фактического остаточного ресурса. Диагностика конструкций методом измерения коэрцитивной силы не распространяется на обнаружение в металле таких дефектов, как пленки, закаты, расслоения, поры, включения, трещины, непровары в сварных соединениях и др., наличие или отсутствие которых устанавливают стандартными методами неразрушающего контроля: ультразвуковым, рентгенографическим, вихретоковым, магнито-порошковым, капиллярным и др. Метод, регламентируемый стандартом, применяется: - при текущем обследовании металлоконструкций, а также металлоконструкций, подлежащих реконструкции, с целью уточнения исходных расчетных параметров; - на металлоконструкциях, которые в период эксплуатации подвергались воздействию непредусмотренных нагрузок; - во вновь смонтированных, сложных металлоконструкциях, в расчетных моделях которых не могут быть учтены все факторы, влияющие на несущую способность элементов; - при мониторинге состояния конструкции в целом или ее отдельных частей, включая оценку ресурсных характеристик; - при проведении экспертизы промышленной безопасности опасных производственных объектов для уточнения местонахождения зон концентрации напряжений и повышенной эксплуатационной поврежденности металла с оценкой уровня этой поврежденности; - при выполнении экспериментов на натурных моделях, образцах с целью уточнения расчетных схем, получения зависимостей величины коэрцитивной силы от уровня усталостных повреждений металла при различном напряженном состоянии. |

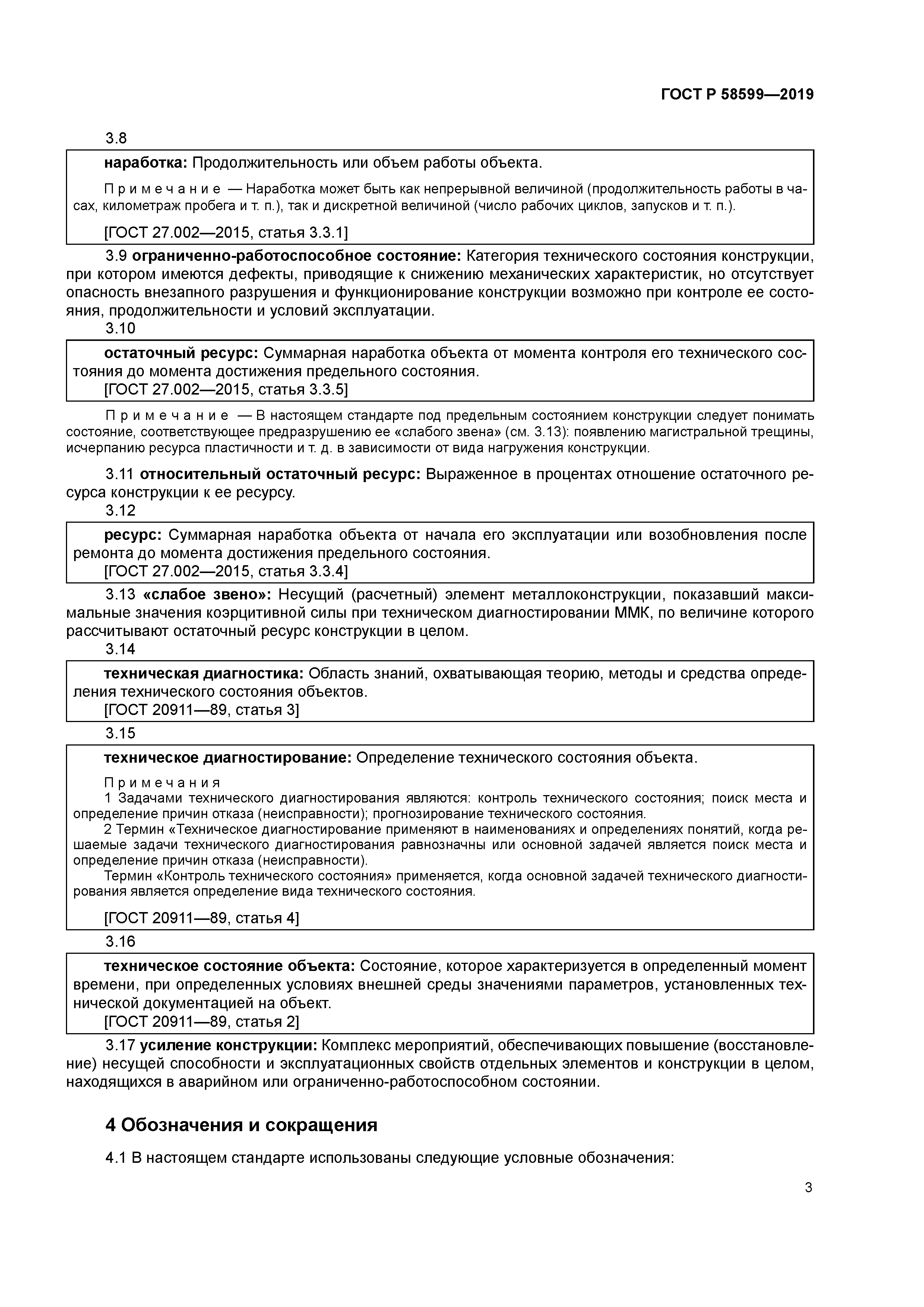

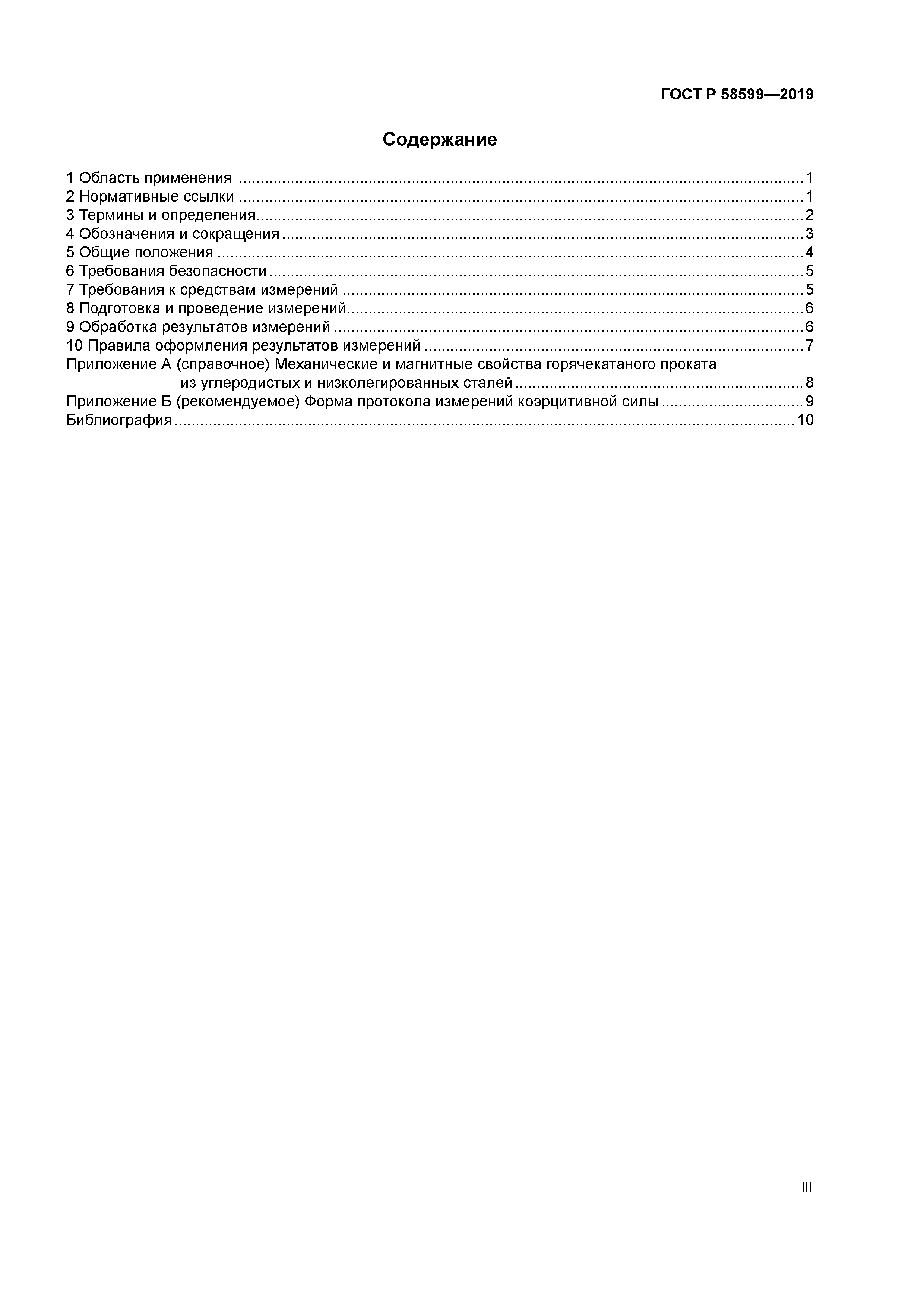

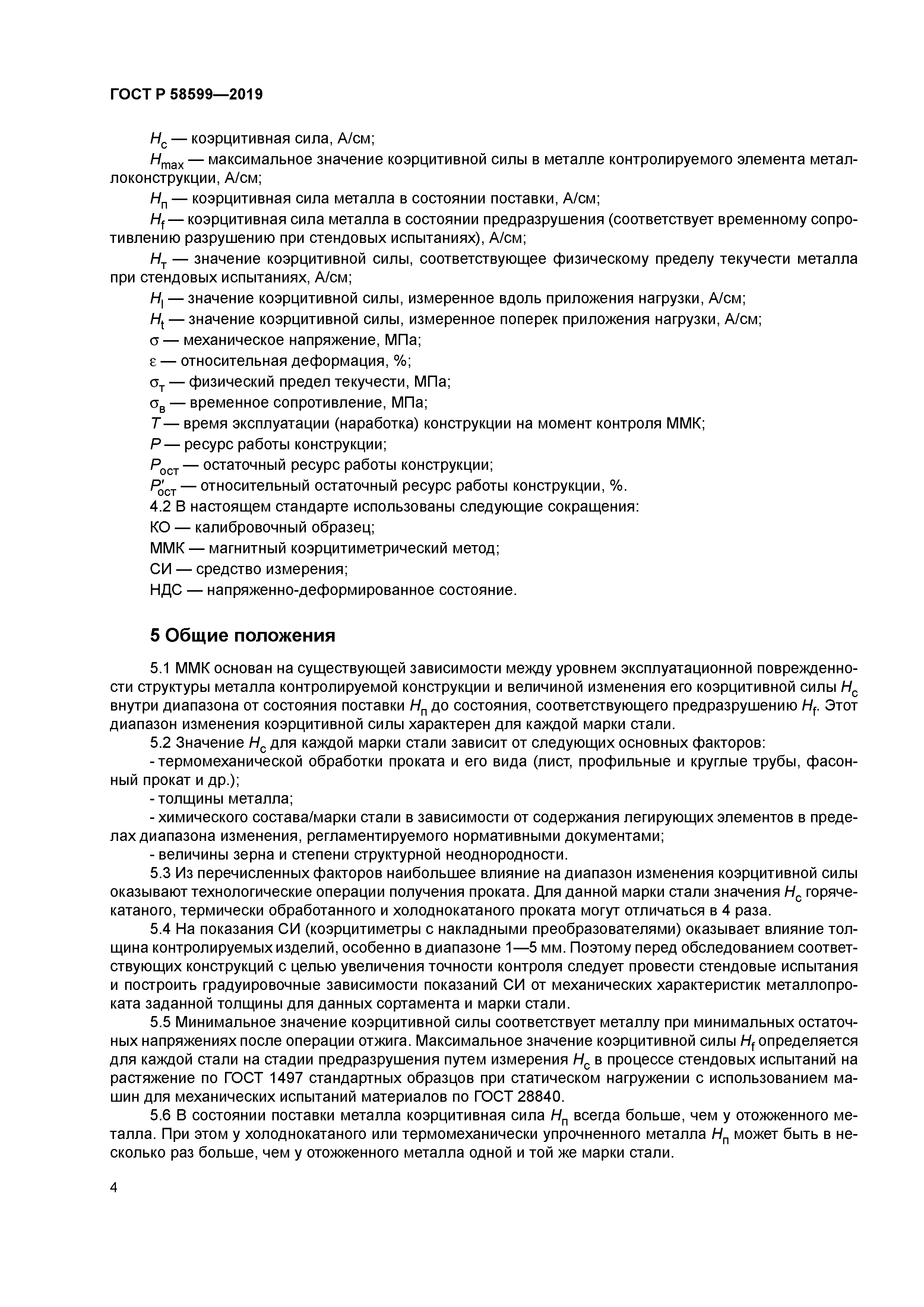

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения 6 Требования безопасности 7 Требования к средствам измерений 8 Подготовка и проведение измерений 9 Обработка результатов измерений 10 Правила оформления результатов измерений Приложение А (справочное) Механические и магнитные свойства горячекатаного проката из углеродистых и низколегированных сталей Приложение Б (рекомендуемое) Форма протокола измерений коэрцитивной силы Библиография |
| Разработан: | ООО Технический центр Сварка и контроль в строительстве (ООО ТЦ СКС ) ООО Магнитометрическая диагностика ООО Инженерно-консультативный центр КРАН |
| Утверждён: | 15.10.2019 Федеральное агентство по техническому регулированию и метрологии (991-ст) |
| Издан: | Стандартинформ (2019 г. ) |

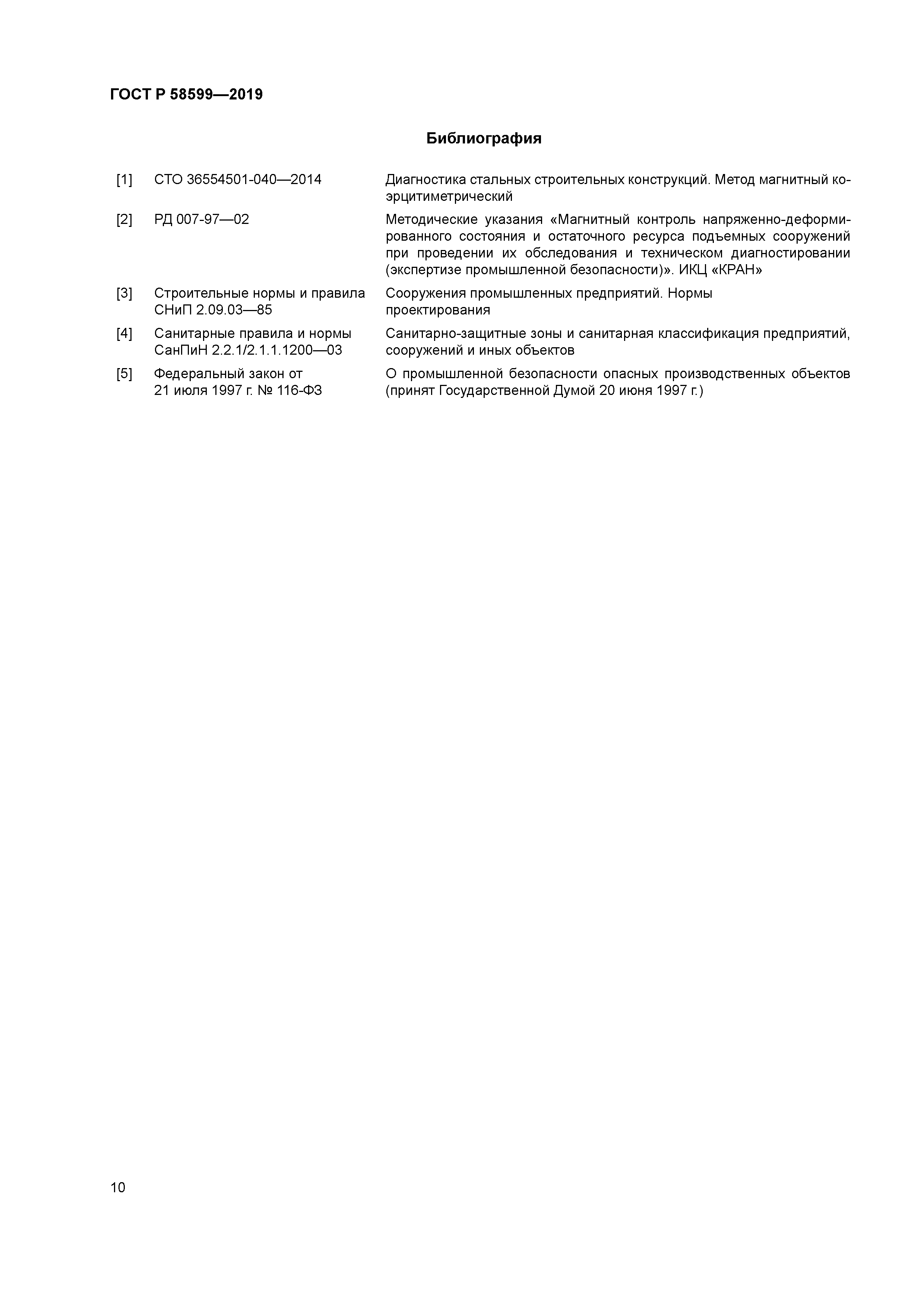

| Нормативные ссылки: |
|
СНиП 2.09.03-85 «Сооружения промышленных предприятий»
