1066 тм-т2
Инструкция по расчету закреплений в грунте свободностоящих железобетонных опор
| Обозначение: | 1066 тм-т2 |
| Обозначение англ: | 1066 тм-т2 |
| Статус: | не установлен срок действия |
| Название рус.: | Инструкция по расчету закреплений в грунте свободностоящих железобетонных опор |
| Дата добавления в базу: | 01.01.2021 |
| Дата актуализации: | 01.01.2021 |

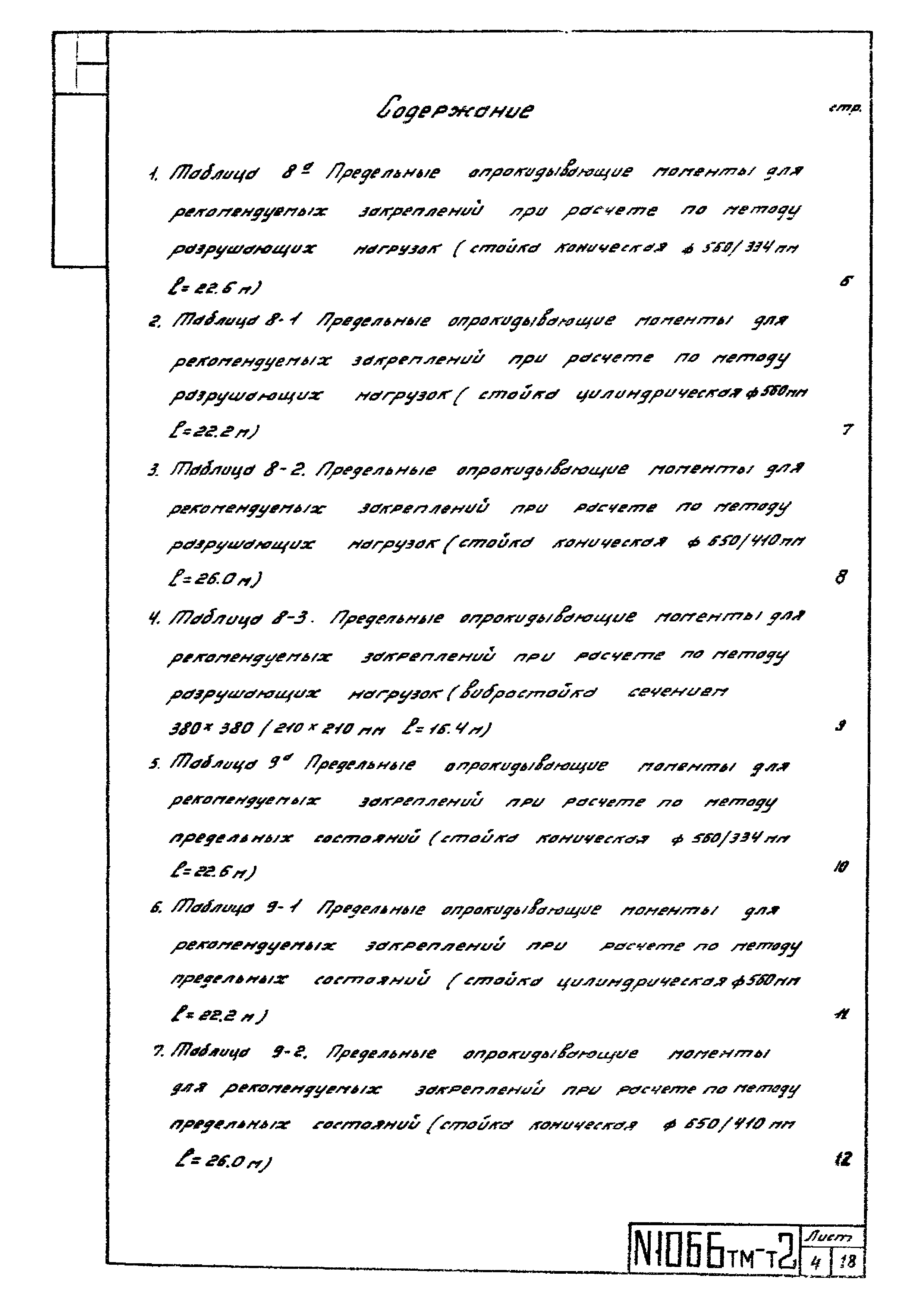

| Оглавление: | 1 Таблица 8а. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу разрушающих нагрузок (стойка коническая диаметром 550/334 мм, длина 22,5 м) 2 Таблица 8-1. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу разрушающих нагрузок (стойка цилиндрическая диаметром 550 мм, длина 22,5 м) 3 Таблица 8-2. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу разрушающих нагрузок (стойка коническая диаметром 650/410 мм, длина 26,0 м) 4 Таблица 8-3. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу разрушающих нагрузок (вибростойка сечением 380Х380/210Х210 мм, длина 16,4 м) 5 Таблица 9а. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу предельных состояний (стойка коническая диаметром 550/334 мм, длина 22,5 м) 6 Таблица 9-1. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу предельных состояний (стойка цилиндрическая диаметром 550 мм, длина 22,2 м) 7 Таблица 9-2. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу предельных состояний (стойка коническая диаметром 650/414 мм, длина 26.0 м) 8 Таблица 9-3. Предельные опрокидывающие моменты для рекомендуемых закреплений при расчете по методу предельных состояний (вибростойка сечением 380Х380/210Х210 мм, длина 16,4 м) 9 Таблица 10а. Углы поворота конструкций закреплений от силы Q = 1 т, приложенной на высоте 20 м (стойка коническая диаметром 550/334 мм, длина 22,5 м) 10 Таблица 10-1. Углы поворота конструкций закреплений от силы Q = 1 т, приложенной на высоте 20 м (стойка цилиндрическая диаметром 550 мм, длина 22,2 м) 11 Таблица 10-2. Углы поворота конструкций закреплений от силы Q = 1 т, приложенной на высоте 20 м (стойка коническая диаметром 650/410 мм, длина 26,0 м) 12 Таблица 10-3. Углы поворота конструкций закреплений от силы Q = 1 т, приложенной на высоте 15 м (вибростойка сечением 380Х380/210Х210 мм, длина 16,4 м) 13 Рисунок 14а. Кривые зависимости коэффициента Км (для вибростойки сечением 380Х380/210Х210 мм, длина 16,4 м) |
| Разработан: | Институт Энергосетьпроект |
| Утверждён: | Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power ) |
| Нормативные ссылки: |
1066 тм-т1 «Инструкция по расчету закреплений в грунте свободностоящих железобетонных опор»
