| Обозначение: |   ГОСТ Р 50599-93 |
| Статус: | действующий |
| Название рус.: | Сосуды и аппараты стальные сварные высокого давления. Контроль неразрушающий при изготовлении и эксплуатации |
| Название англ.: | Welded steel vessels and apparatus under high pressure. Non-destructive control while the manufacturing and operating |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 14.12.1993 |
| Дата введения: | 01.07.1994 |
| Код ОКП: | 360000 |

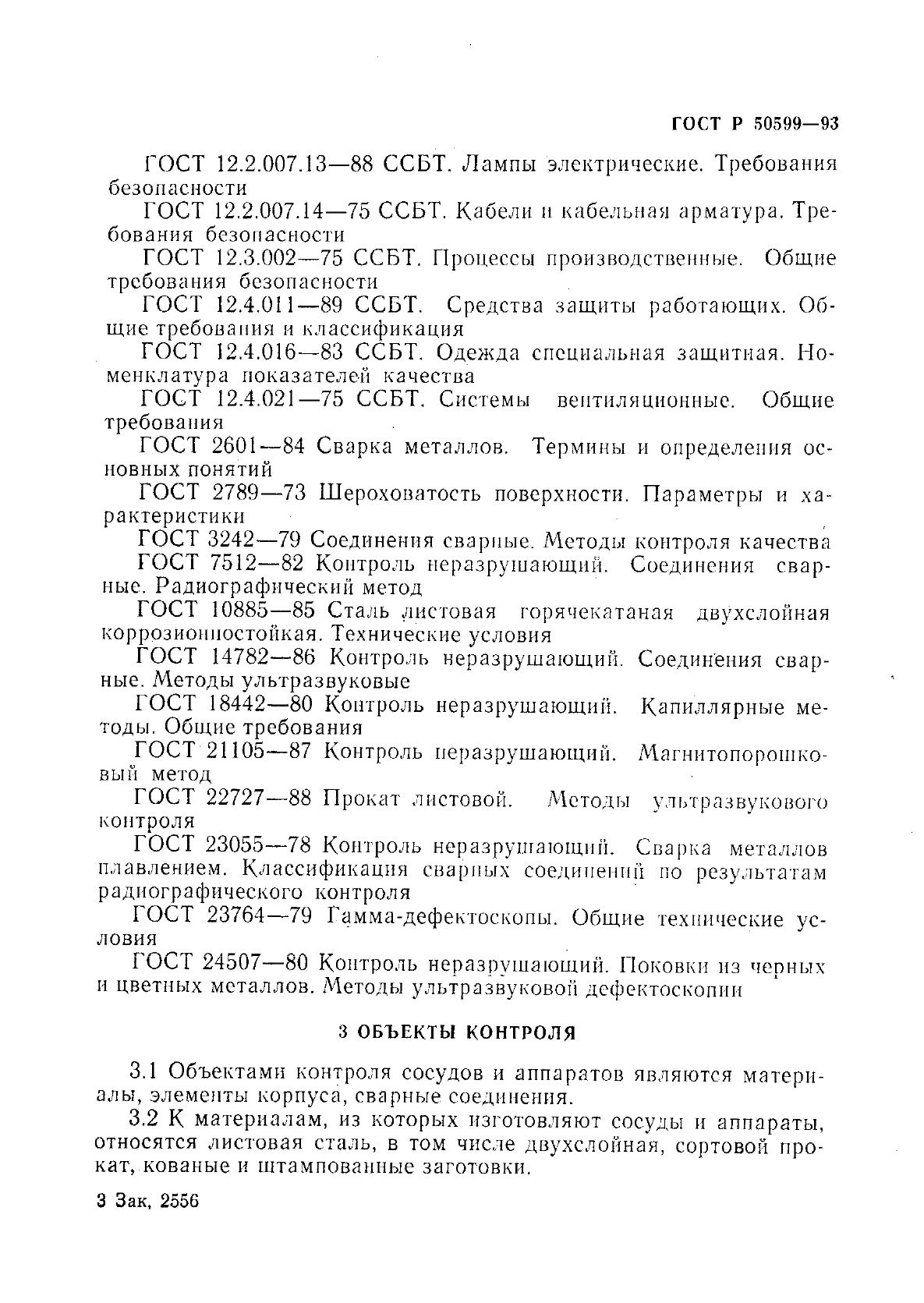

| Нормативные ссылки: |  ГОСТ 12.1.001-89;ГОСТ 12.1.003-83;ГОСТ 12.1.004-91;ГОСТ 12.1.005-88;ГОСТ 12.1.007-76;ГОСТ 12.1.009-76;ГОСТ 12.1.010-76;ГОСТ 12.2.002-91;ГОСТ 12.2.003-91;ГОСТ 12.2.007.0-75;ГОСТ 12.2.007.1-75;ГОСТ 12.2.007.2-75;ГОСТ 12.2.007.3-75;ГОСТ 12.2.007.4-75;ГОСТ 12.2.007.5-75;ГОСТ 12.2.007.6-75;ГОСТ 12.2.007.7-83;ГОСТ 12.2.007.8-75;ГОСТ 12.2.007.9-88;ГОСТ 12.2.007.10-87;ГОСТ 12.2.007.11-75;ГОСТ 12.2.007.12-88;ГОСТ 12.2.007.13-88;ГОСТ 12.2.007.14-75;ГОСТ 12.3.002-75;ГОСТ 12.4.011-89;ГОСТ 12.4.016-83;ГОСТ 12.4.021-75;ГОСТ 2601-84;ГОСТ 2789-73;ГОСТ 3242-79;ГОСТ 7512-82;ГОСТ 10885-85;ГОСТ 14782-86;ГОСТ 18442-80;ГОСТ 21105-87;ГОСТ 22727-88;ГОСТ 23055-78;ГОСТ 23764-79;ГОСТ 24507-80 |

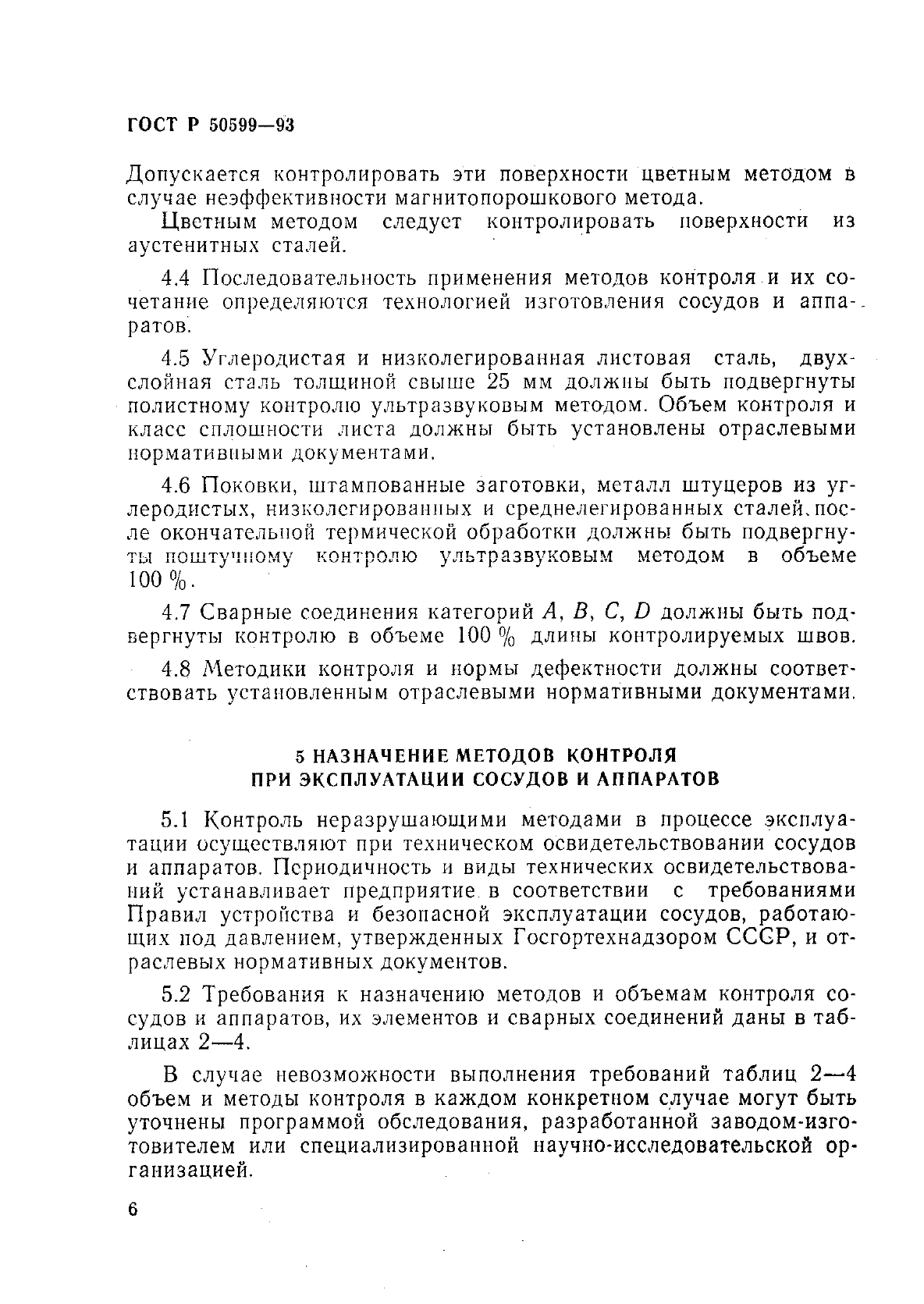

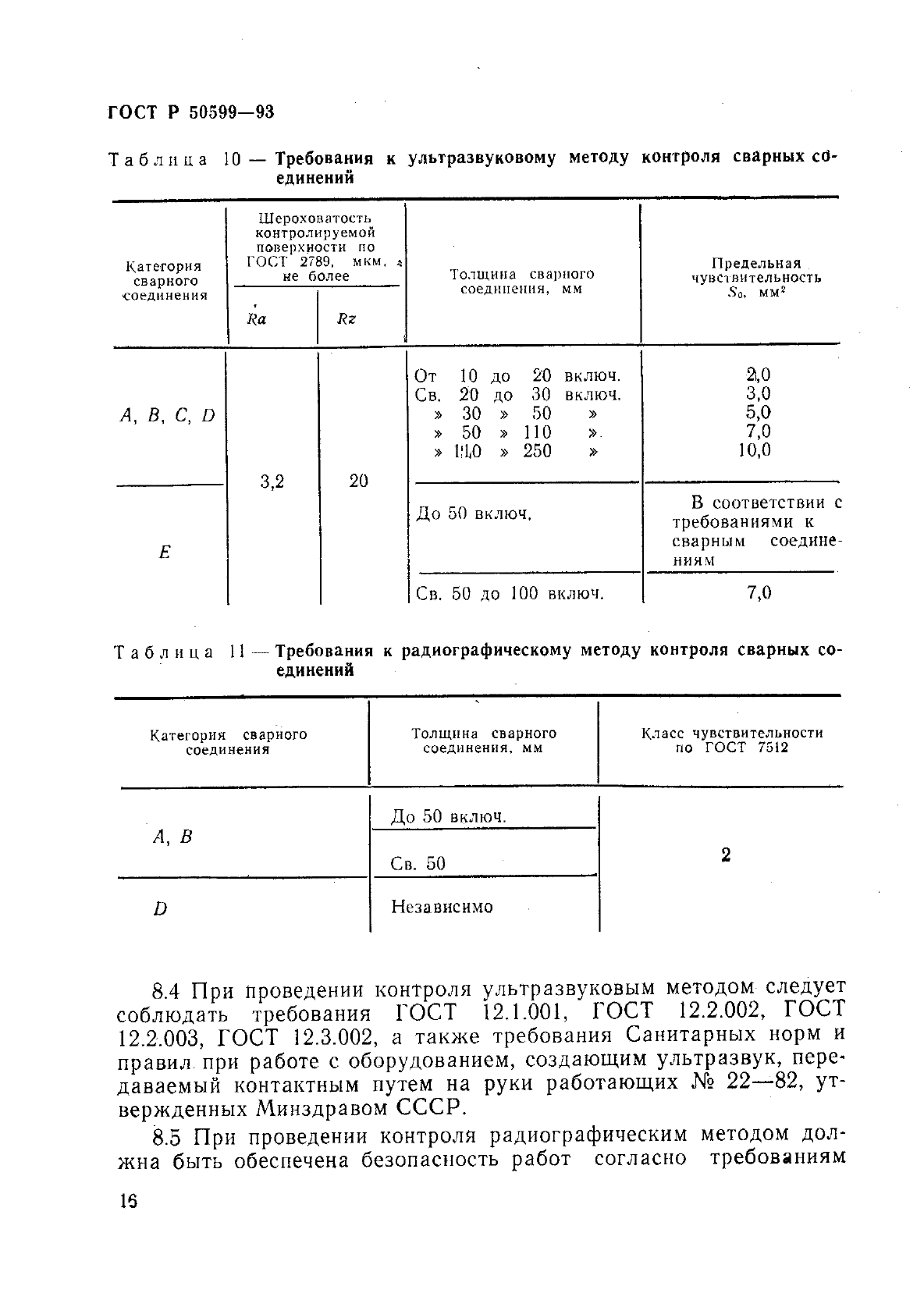

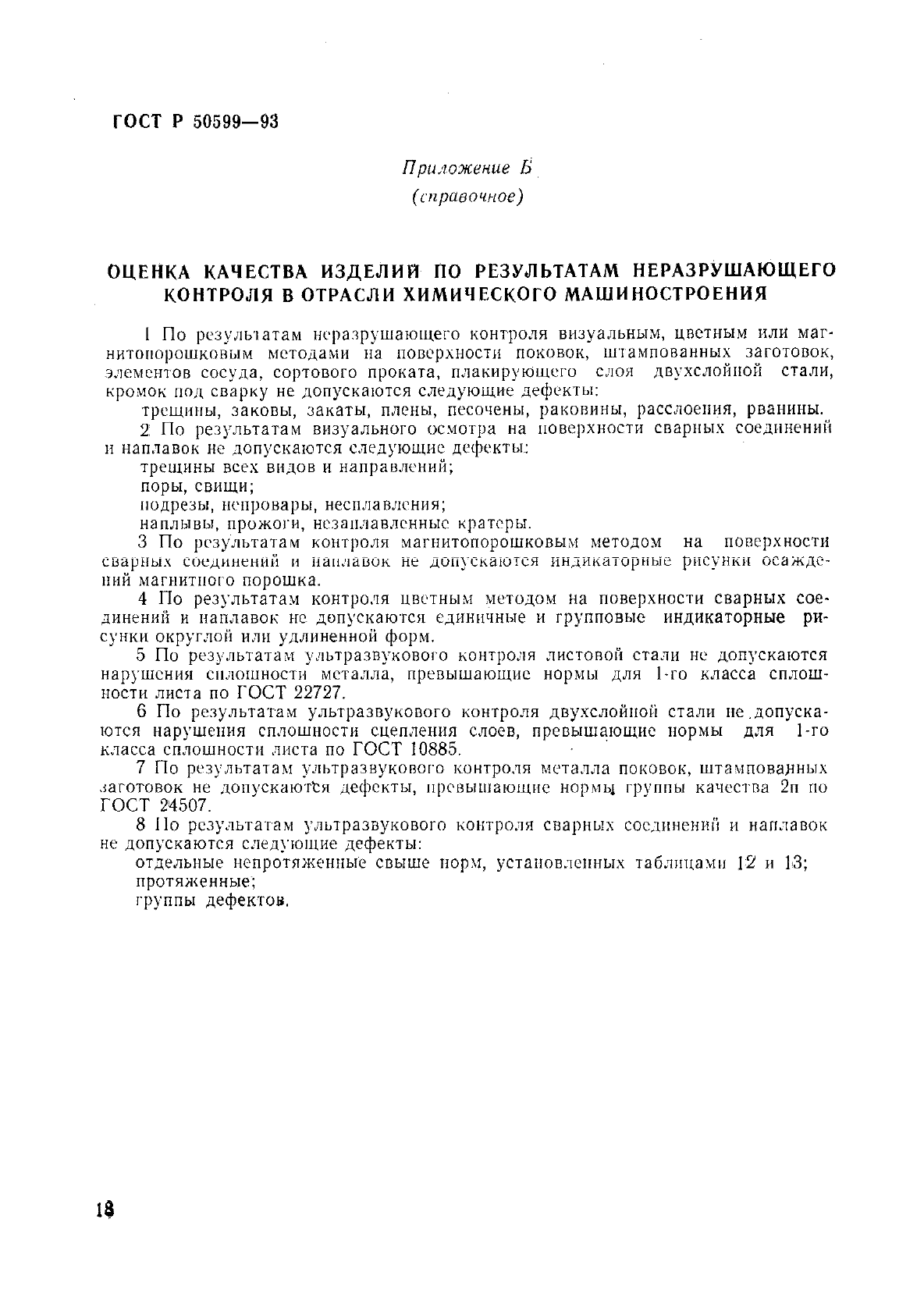

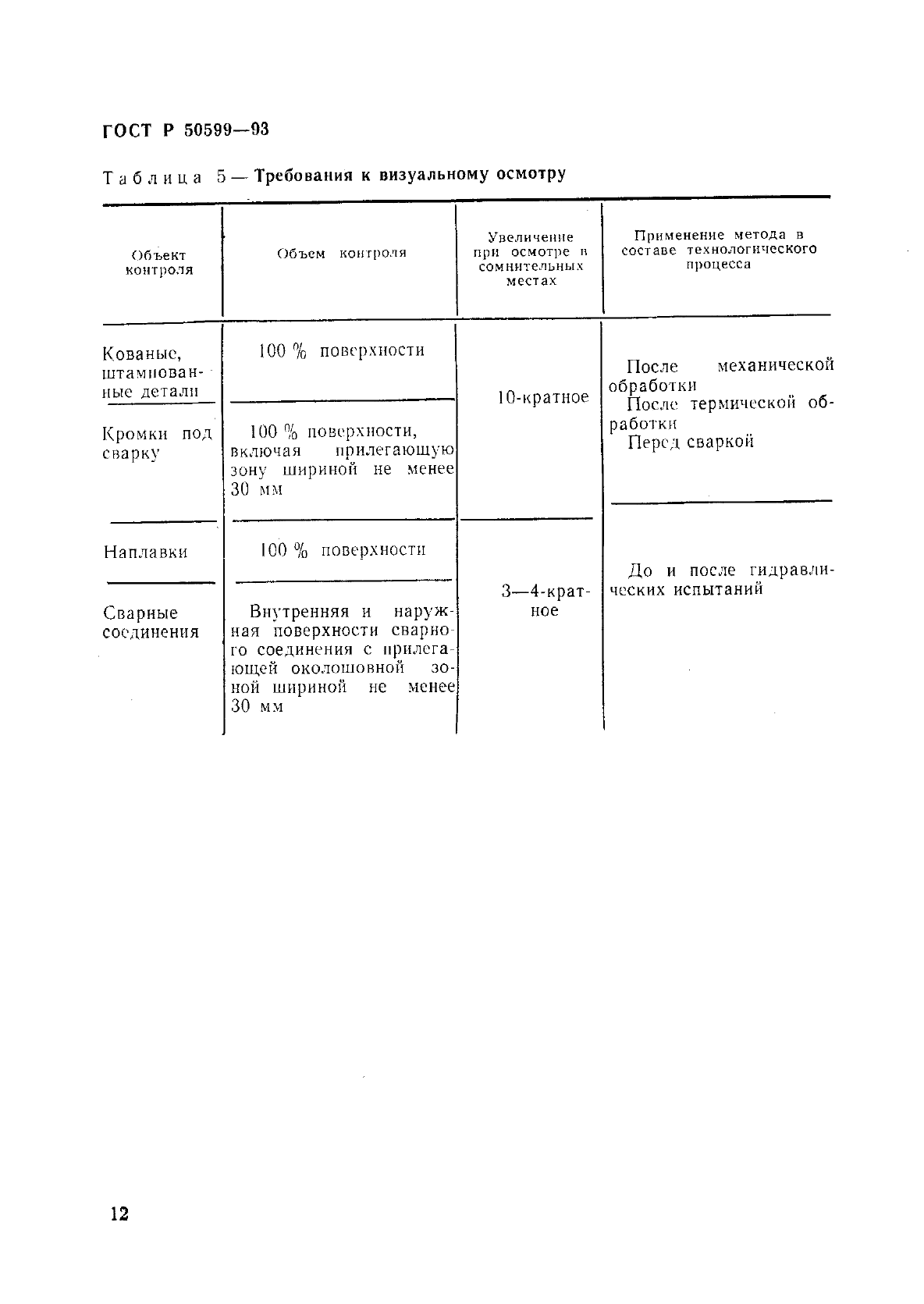

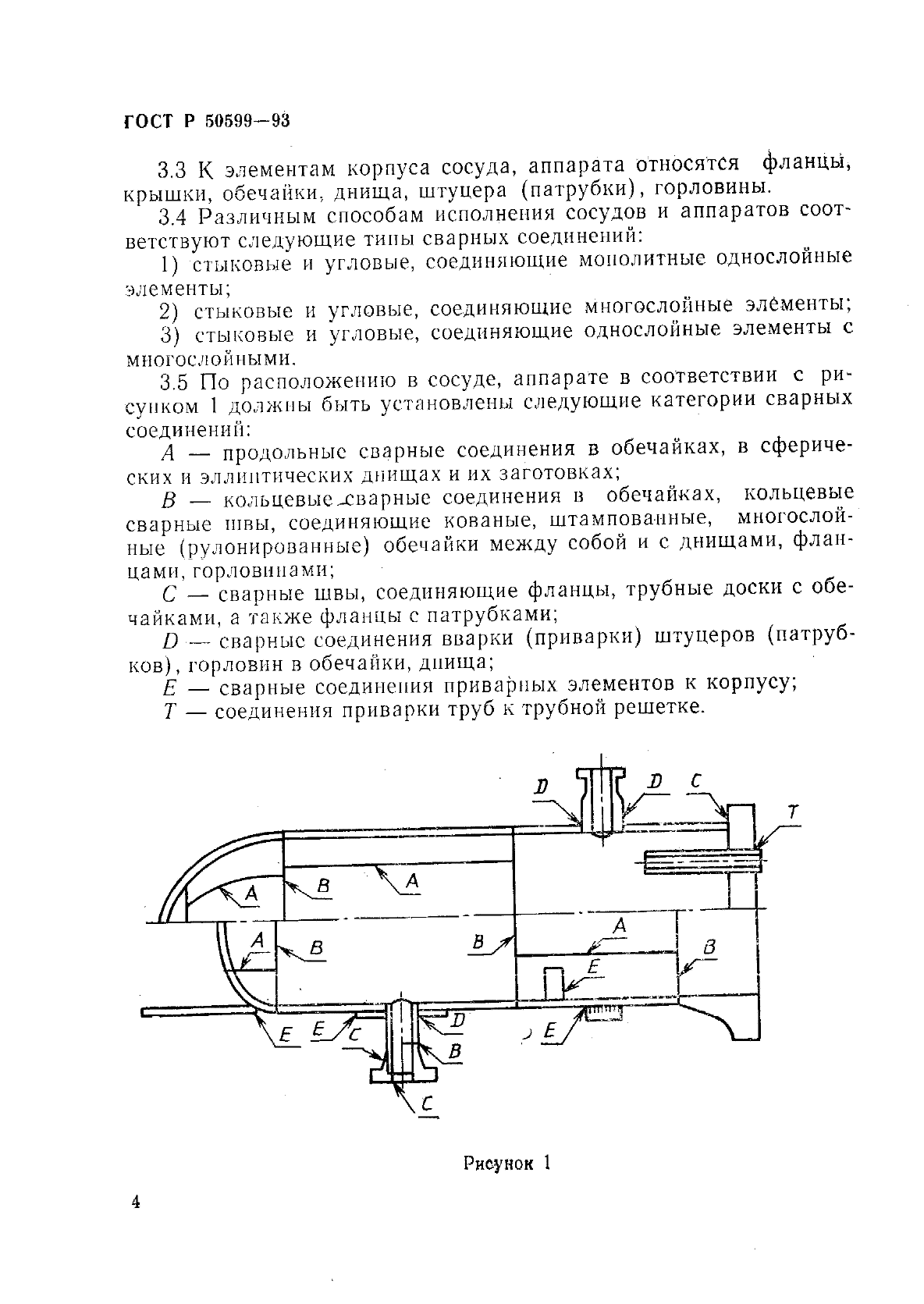

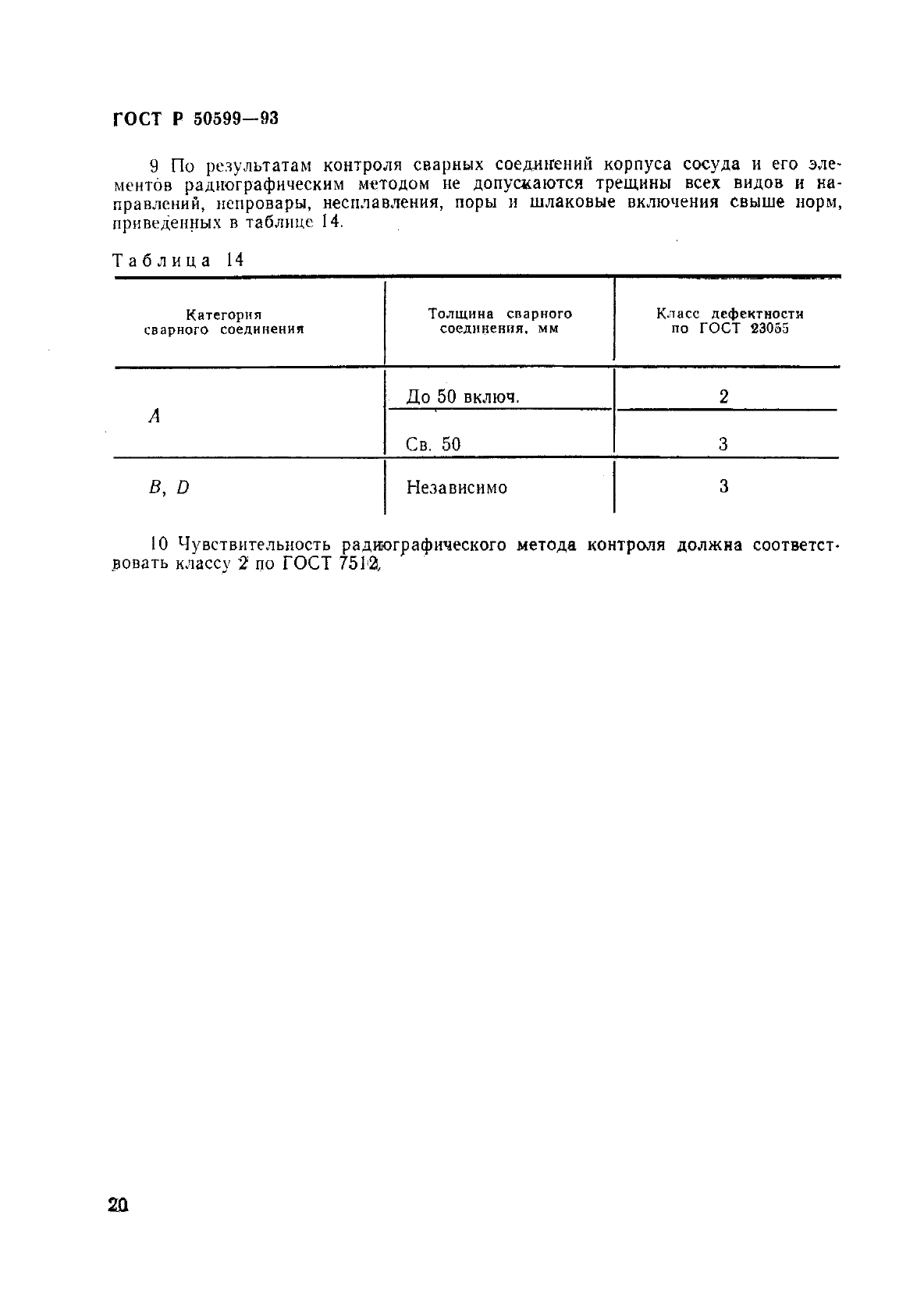

| Область применения: | Настоящий стандарт распространяется на стальные сварные сосуды и аппараты, предназначенные для эксплуатации под внутренним избыточным давлением свыше 10 до 130 МПа при температуре стенки не ниже минус 40 и не выше 525 град. С, и устанавливает: 1) методы неразрушающего контроля (визуальный, цветной, магнитопорошковый, ультразвуковой, радиографический) сосудов и аппаратов в процессе их изготовления и эксплуатации; 2) основные требования к проведению контроля; 3) оценку качества сосудов и аппаратов по результатам неразрушающего контроля |
|
|
