Скачать ГОСТ Р 72480-2025 Корпуса металлических судов и другие сварные конструкции. Типовой технологический процесс формообразования листовых деталей методом последовательного локального деформирования

Дата актуализации: 01.06.2026

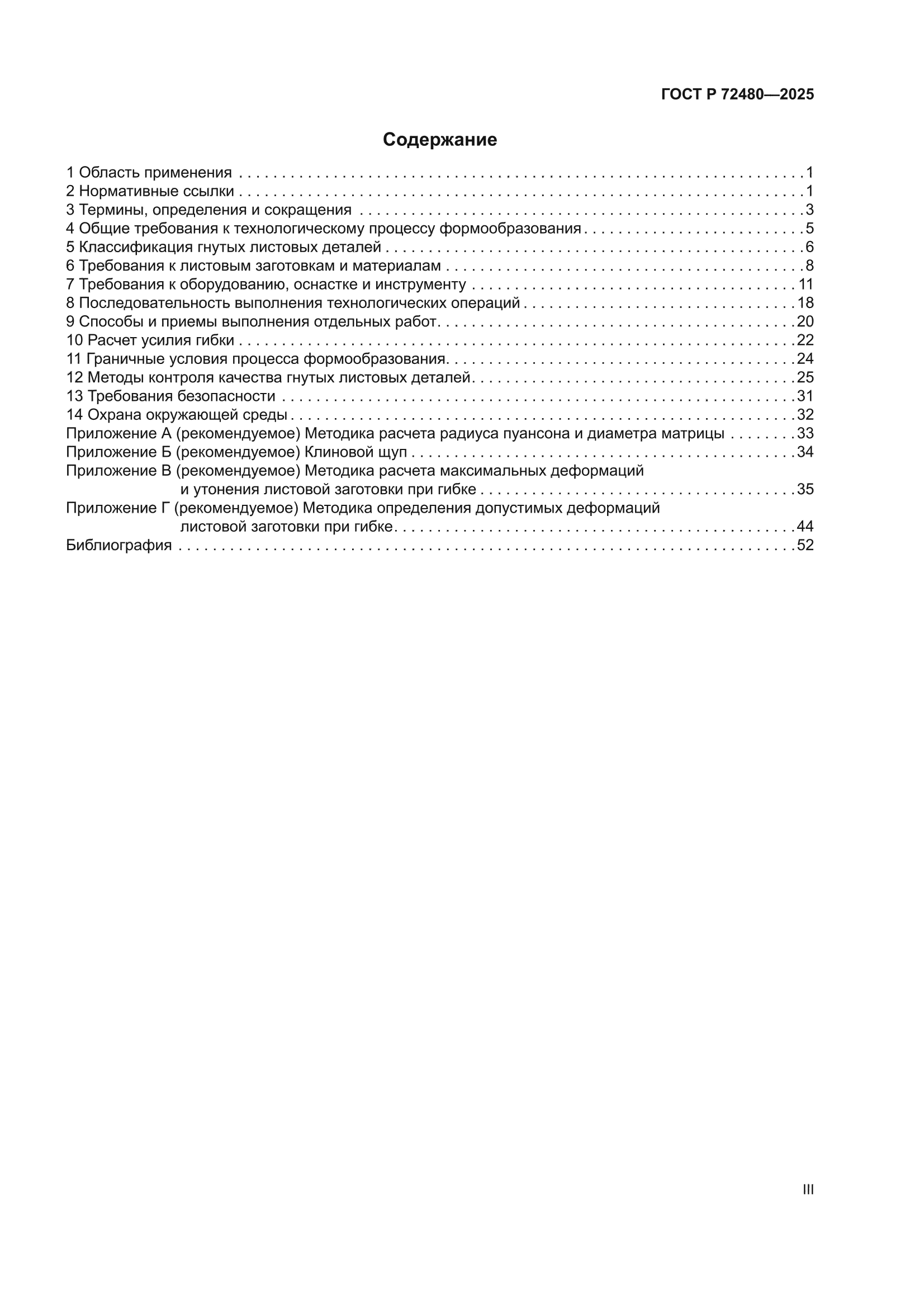

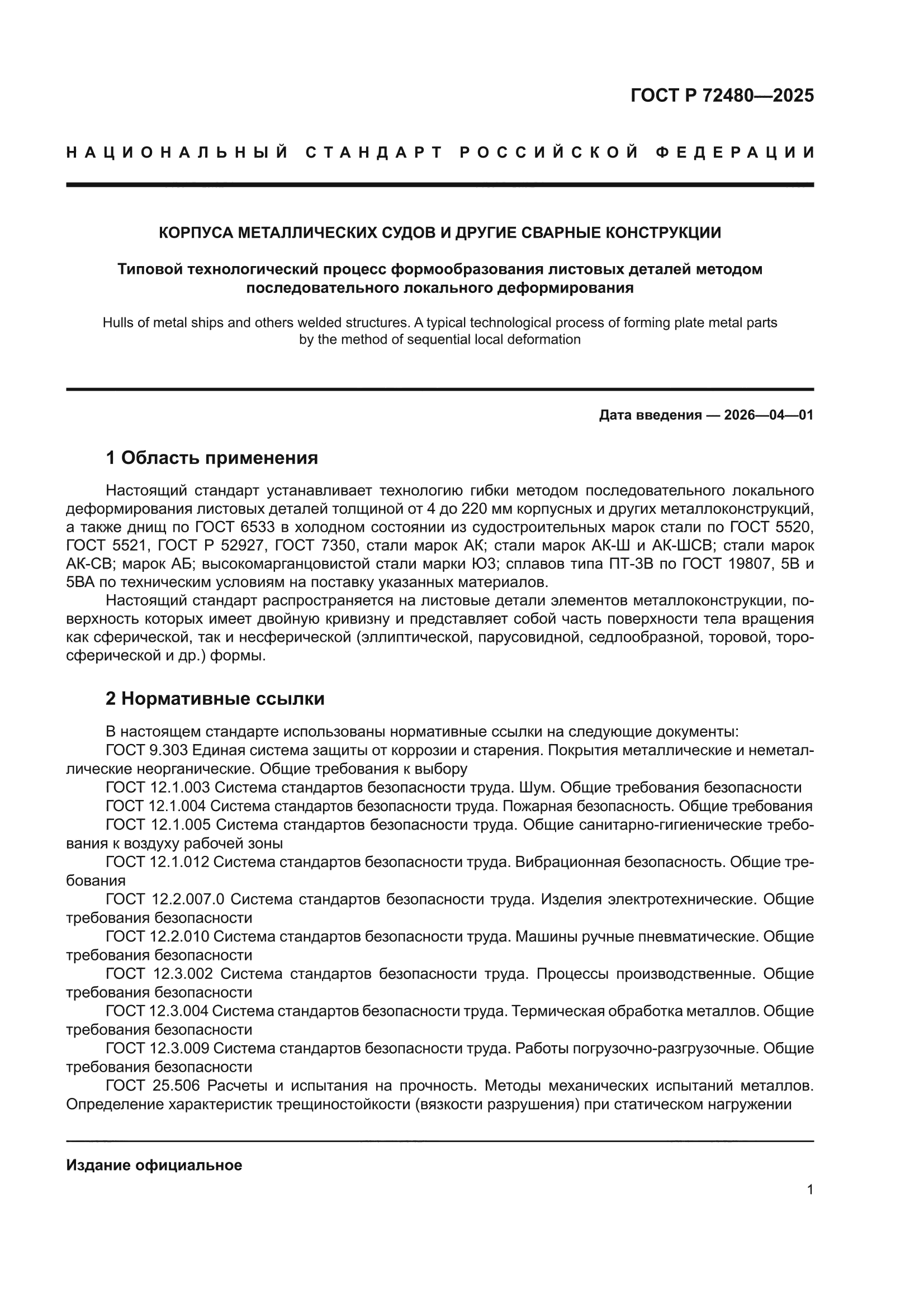

ГОСТ Р 72480-2025

Корпуса металлических судов и другие сварные конструкции. Типовой технологический процесс формообразования листовых деталей методом последовательного локального деформирования

Обозначение:	ГОСТ Р 72480-2025
Статус:	действующий
Название рус.:	Корпуса металлических судов и другие сварные конструкции. Типовой технологический процесс формообразования листовых деталей методом последовательного локального деформирования
Дата актуализации текста:	01.06.2026
Дата актуализации описания:	01.06.2026
Дата издания:	06.02.2026
Дата введения:	01.04.2026

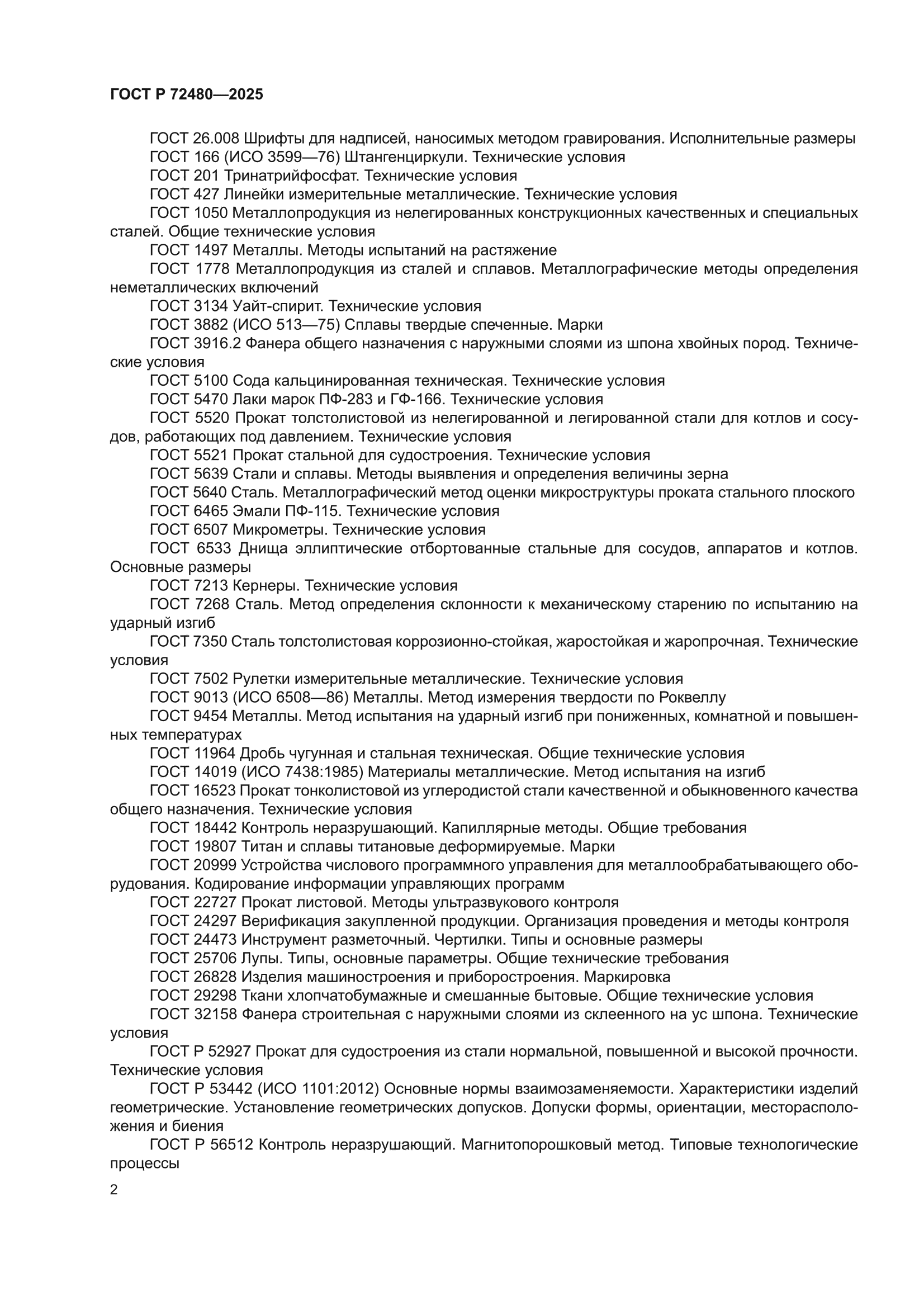

Нормативные ссылки:	ГОСТ 9.303;ГОСТ 12.1.003;ГОСТ 12.1.004;ГОСТ 12.1.005;ГОСТ 12.1.012;ГОСТ 12.2.007.0;ГОСТ 12.2.010;ГОСТ 12.3.002;ГОСТ 12.3.004;ГОСТ 12.3.009;ГОСТ 25.506;ГОСТ 26.008;ГОСТ 166;ГОСТ 201;ГОСТ 427;ГОСТ 1050;ГОСТ 1497;ГОСТ 1778;ГОСТ 3134;ГОСТ 3882;ГОСТ 3916.2;ГОСТ 5100;ГОСТ 5470;ГОСТ 5520;ГОСТ 5521;ГОСТ 5639;ГОСТ 5640;ГОСТ 6465;ГОСТ 6507;ГОСТ 6533;ГОСТ 7213;ГОСТ 7268;ГОСТ 7350;ГОСТ 7502;ГОСТ 9013;ГОСТ 9454;ГОСТ 11964;ГОСТ 14019;ГОСТ 16523;ГОСТ 18442;ГОСТ 19807;ГОСТ 20999;ГОСТ 22727;ГОСТ 24297;ГОСТ 24473;ГОСТ 25706;ГОСТ 26828;ГОСТ 29298;ГОСТ 32158;ГОСТ Р 52927;ГОСТ Р 53442;ГОСТ Р 56512;СП 52.13330;СП 60.13330

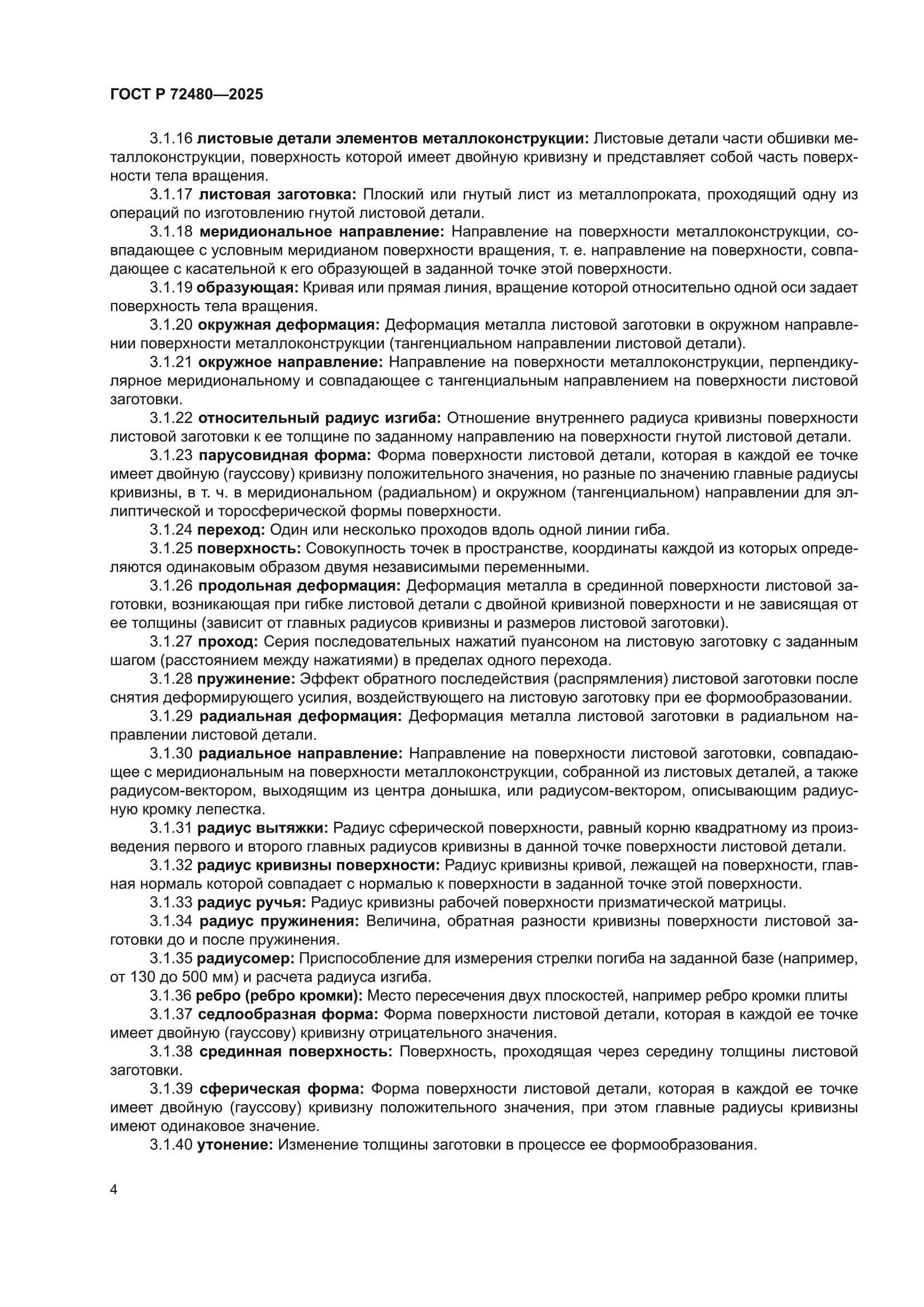

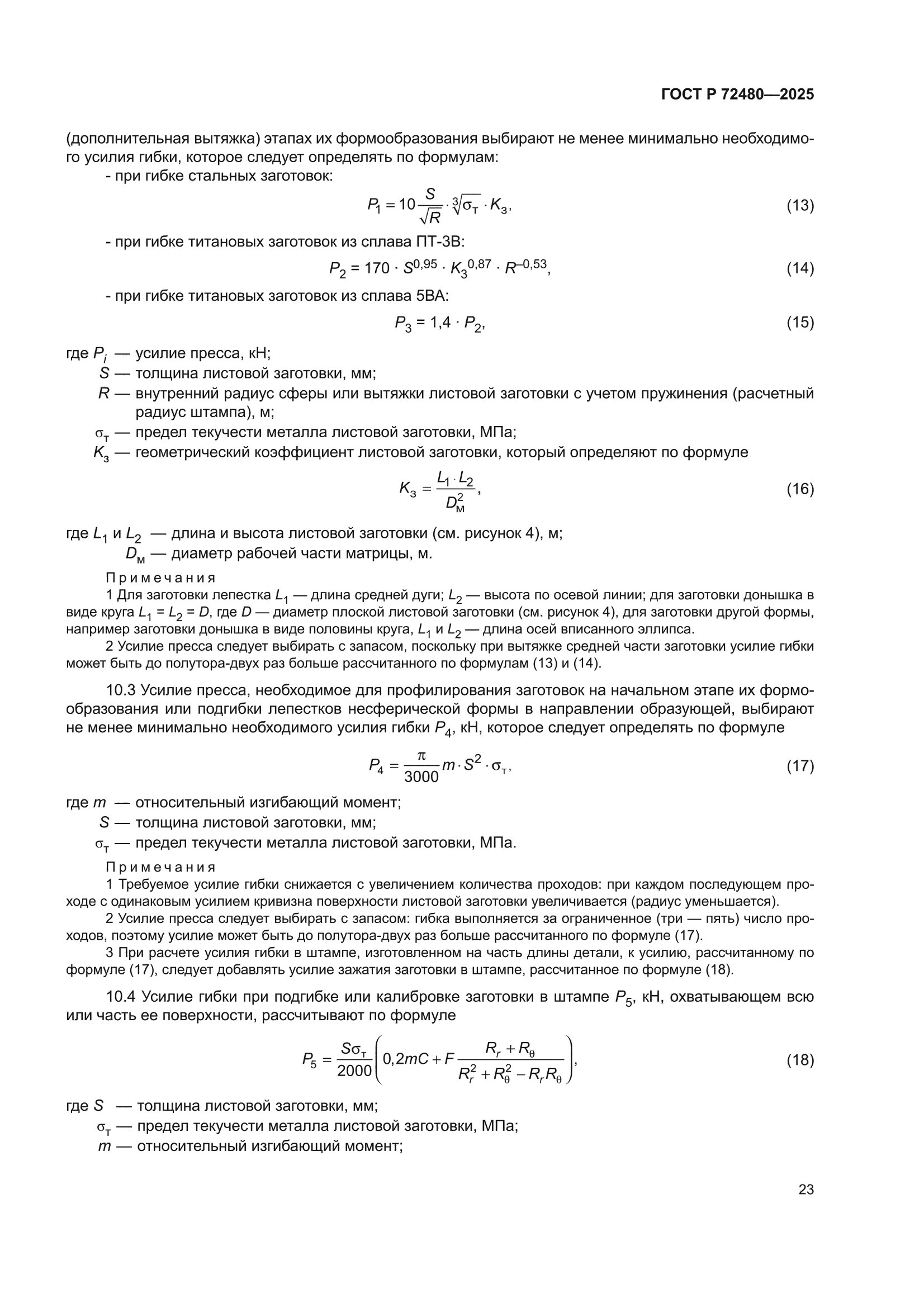

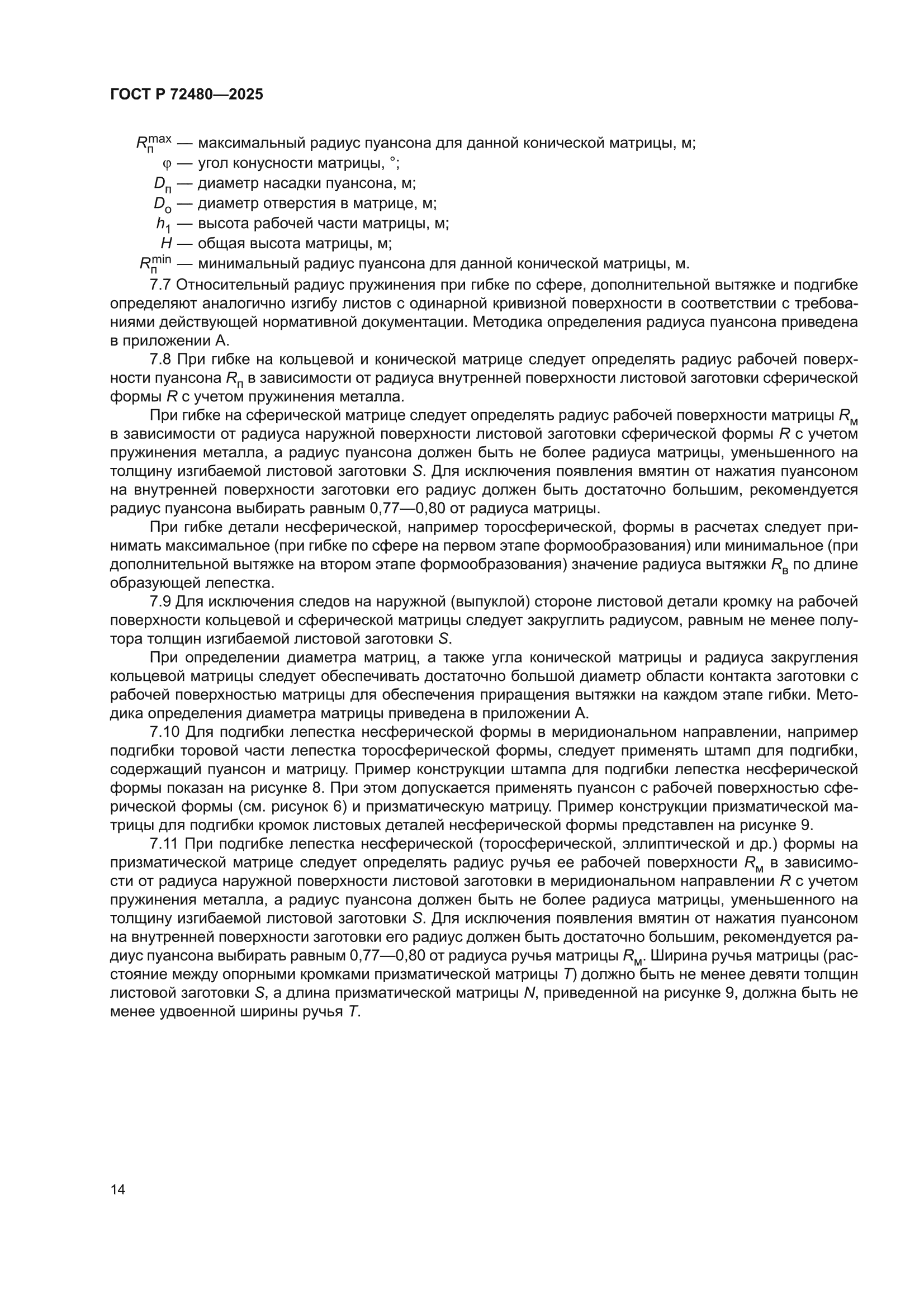

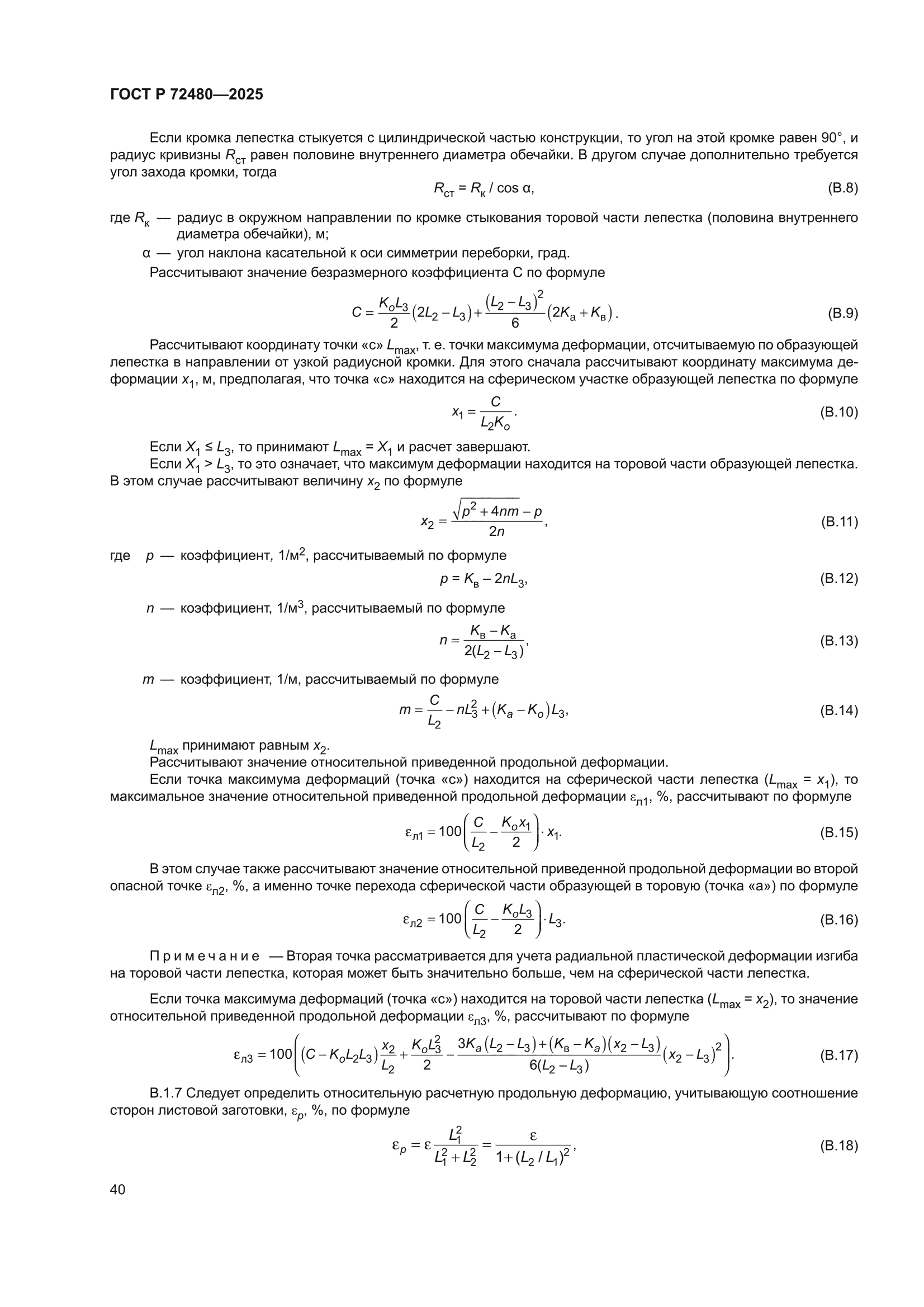

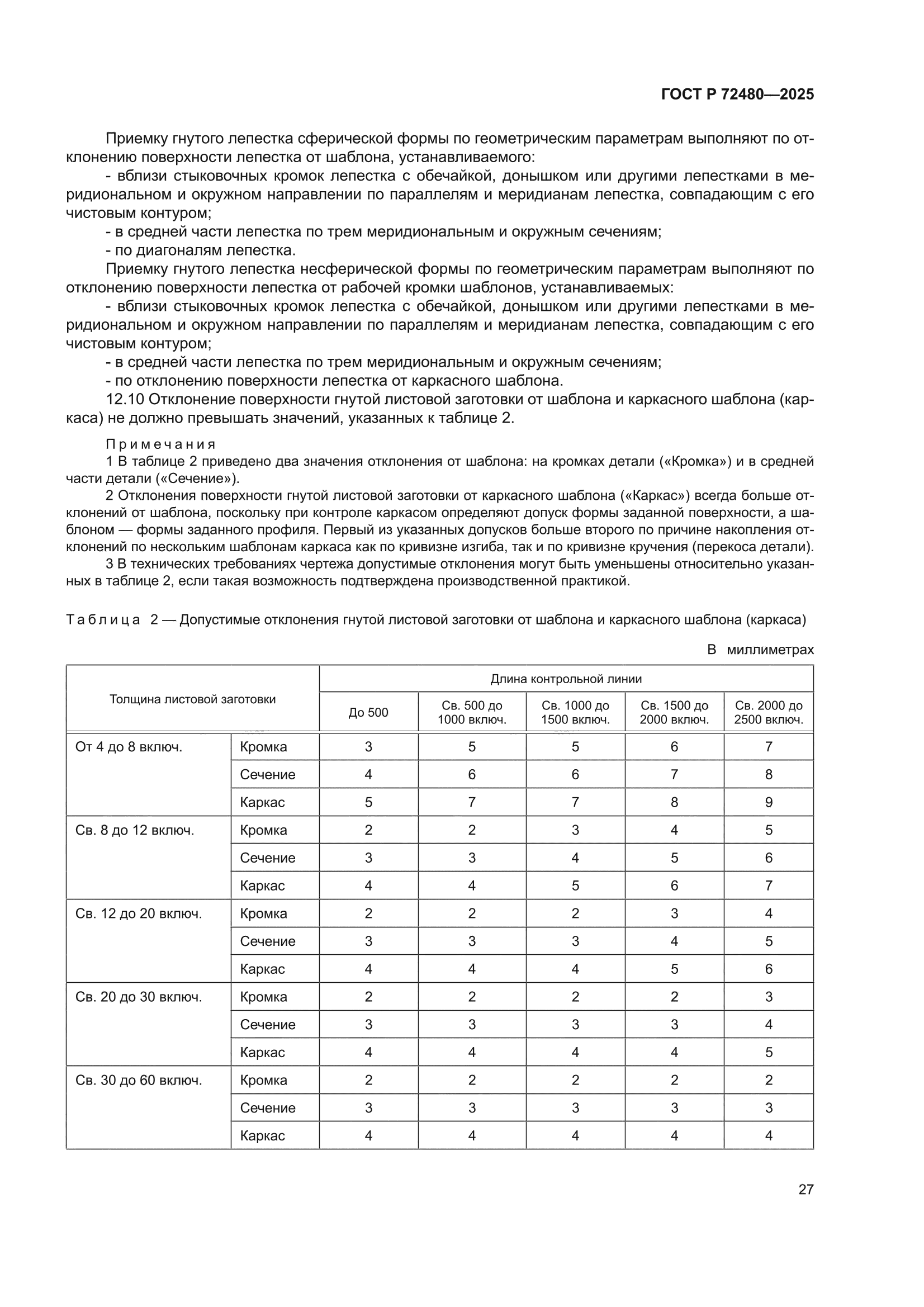

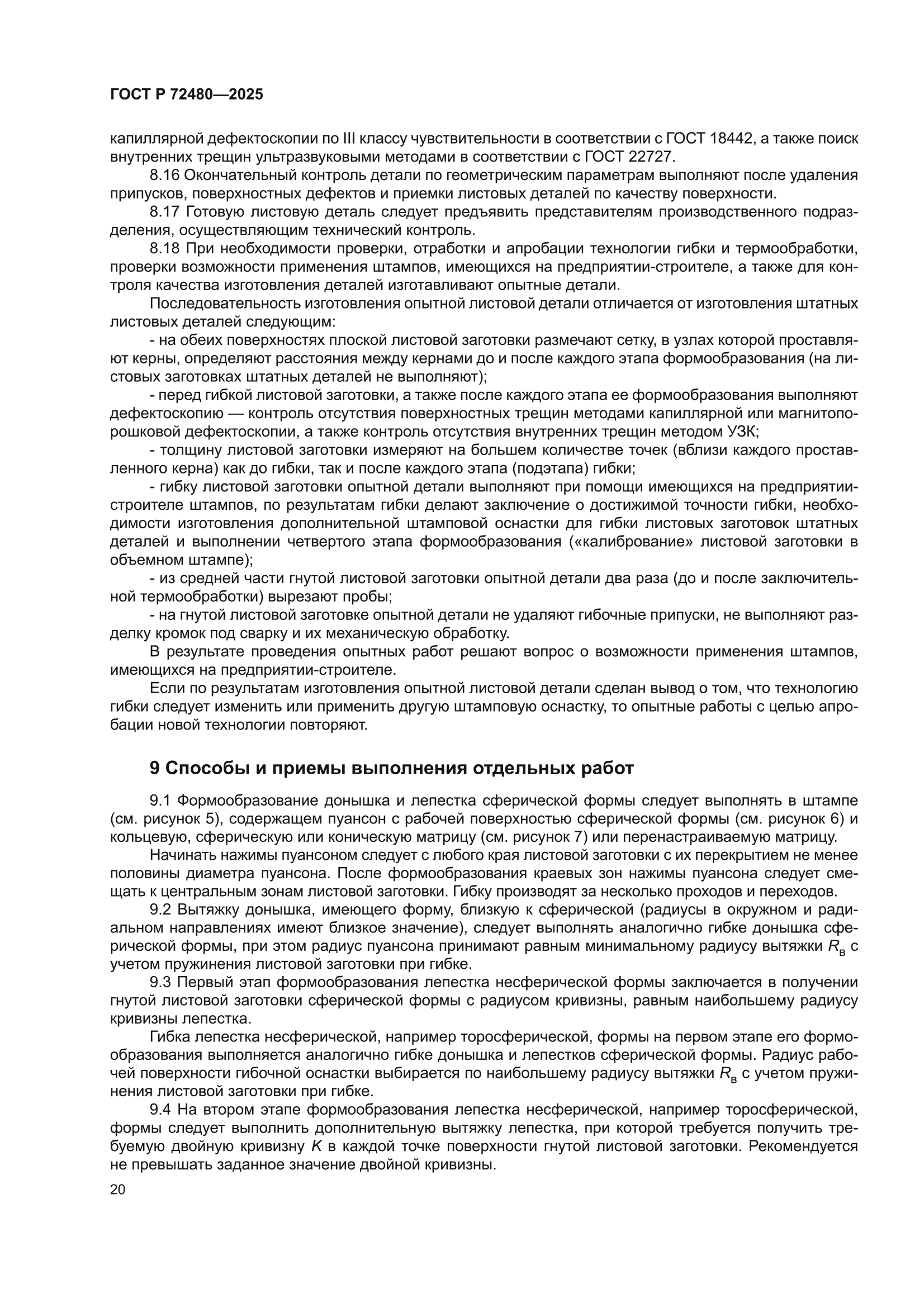

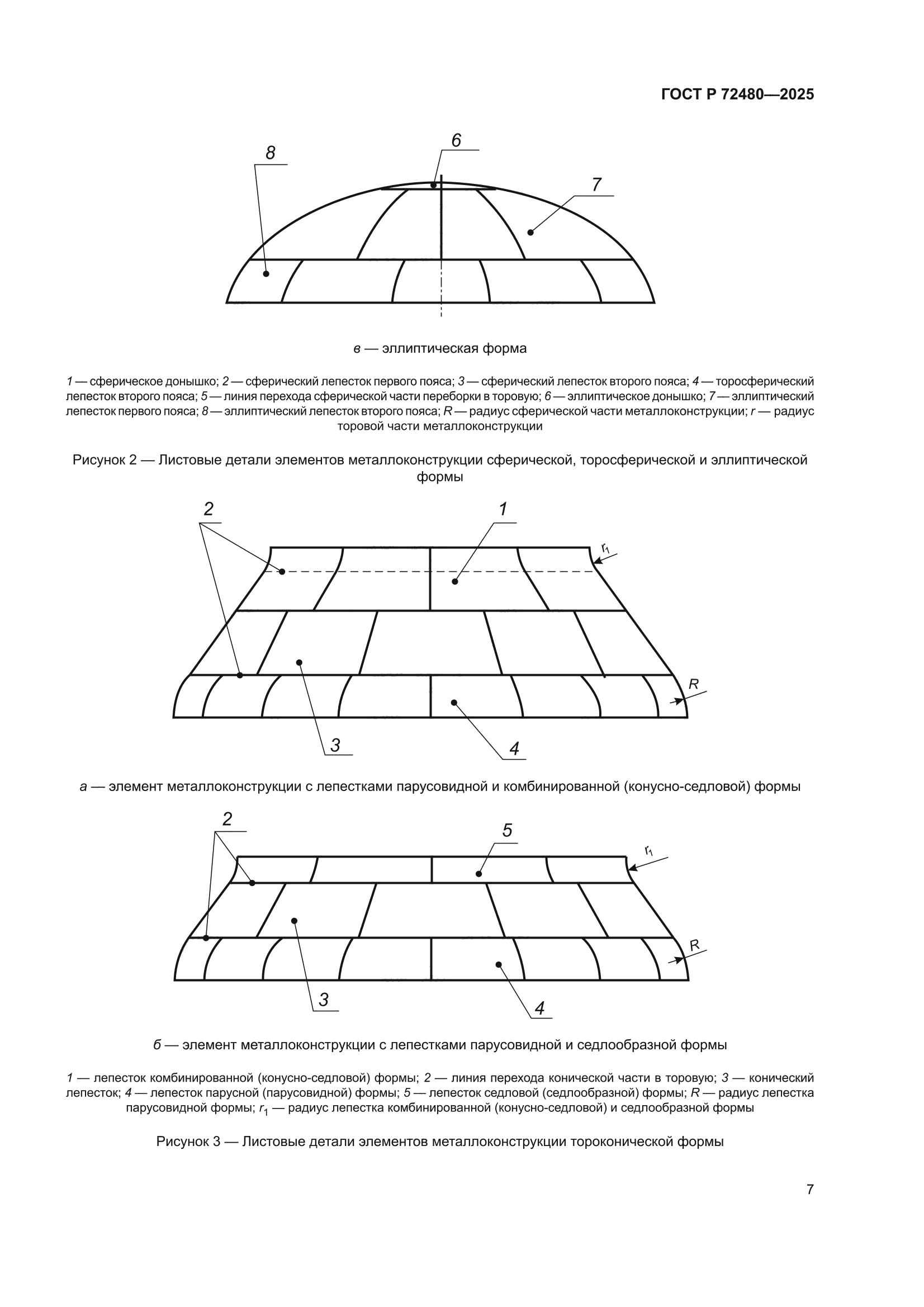

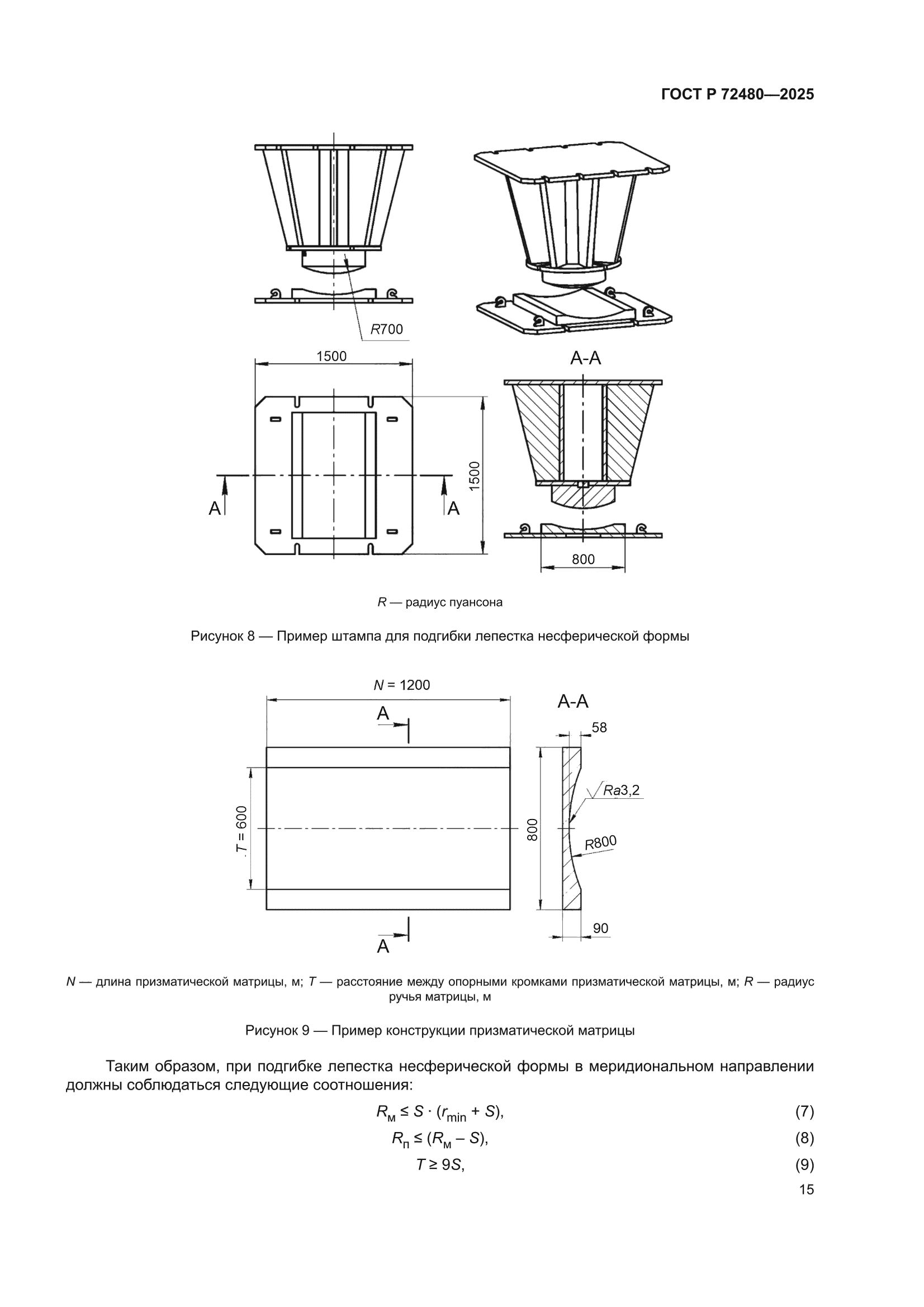

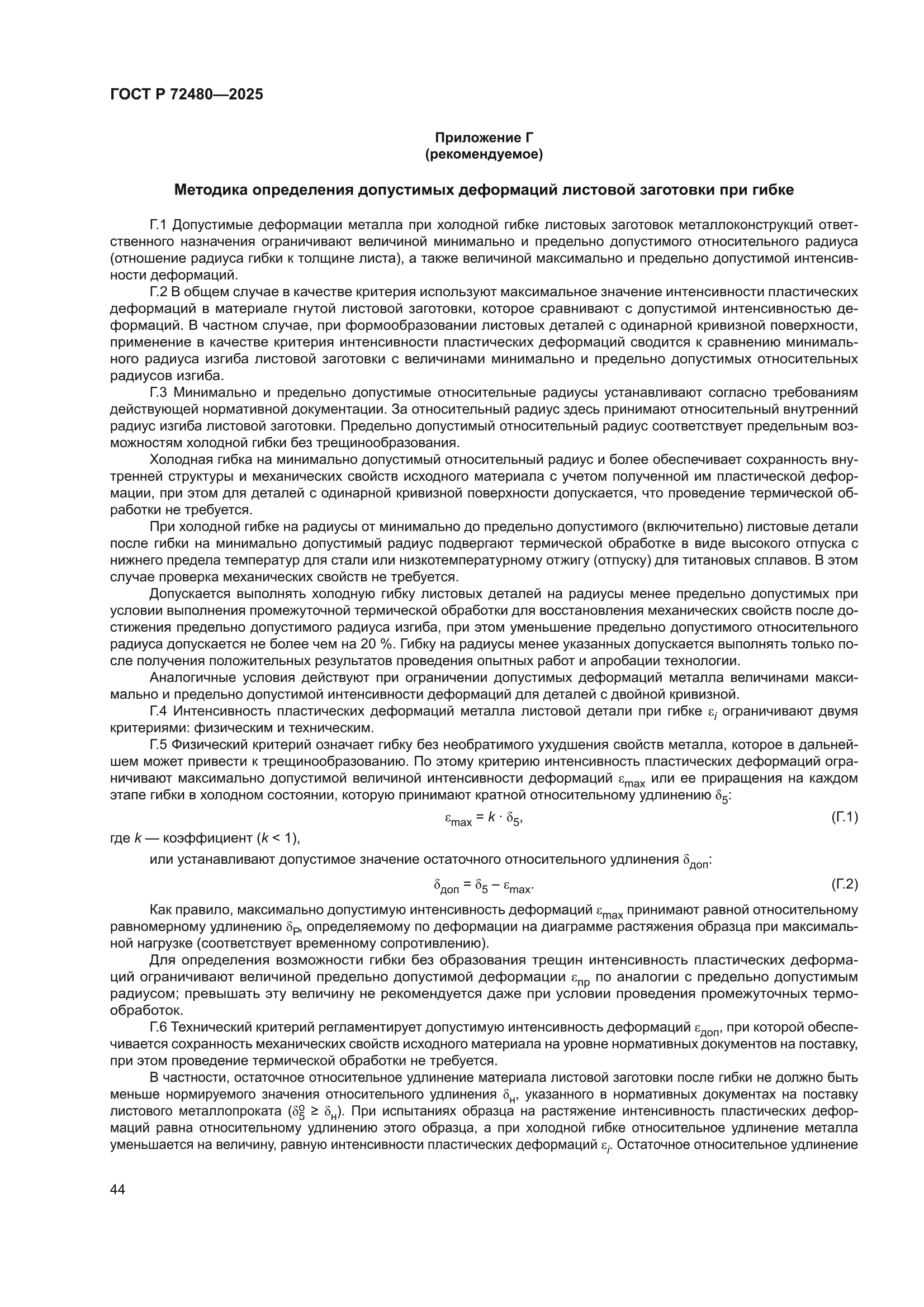

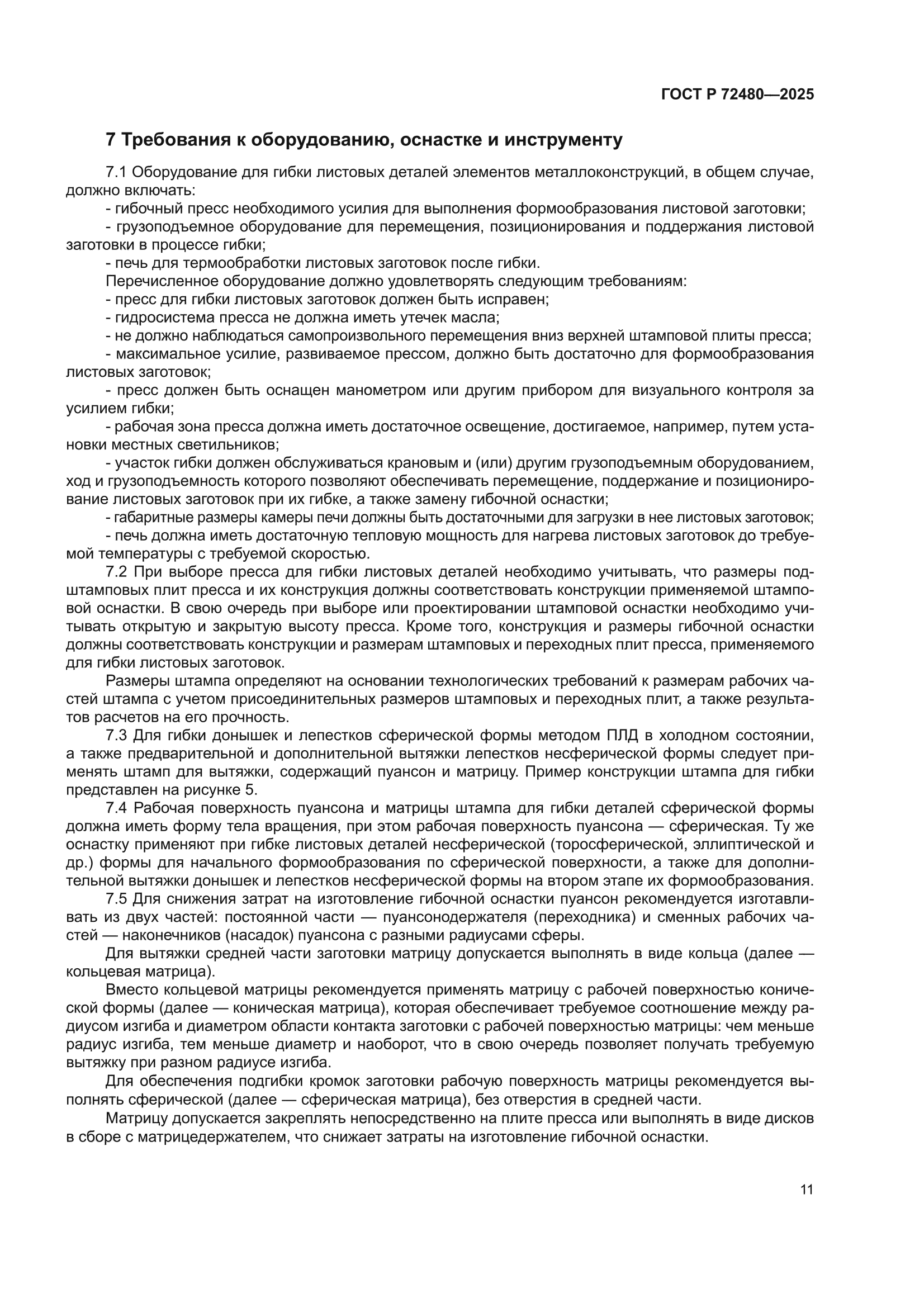

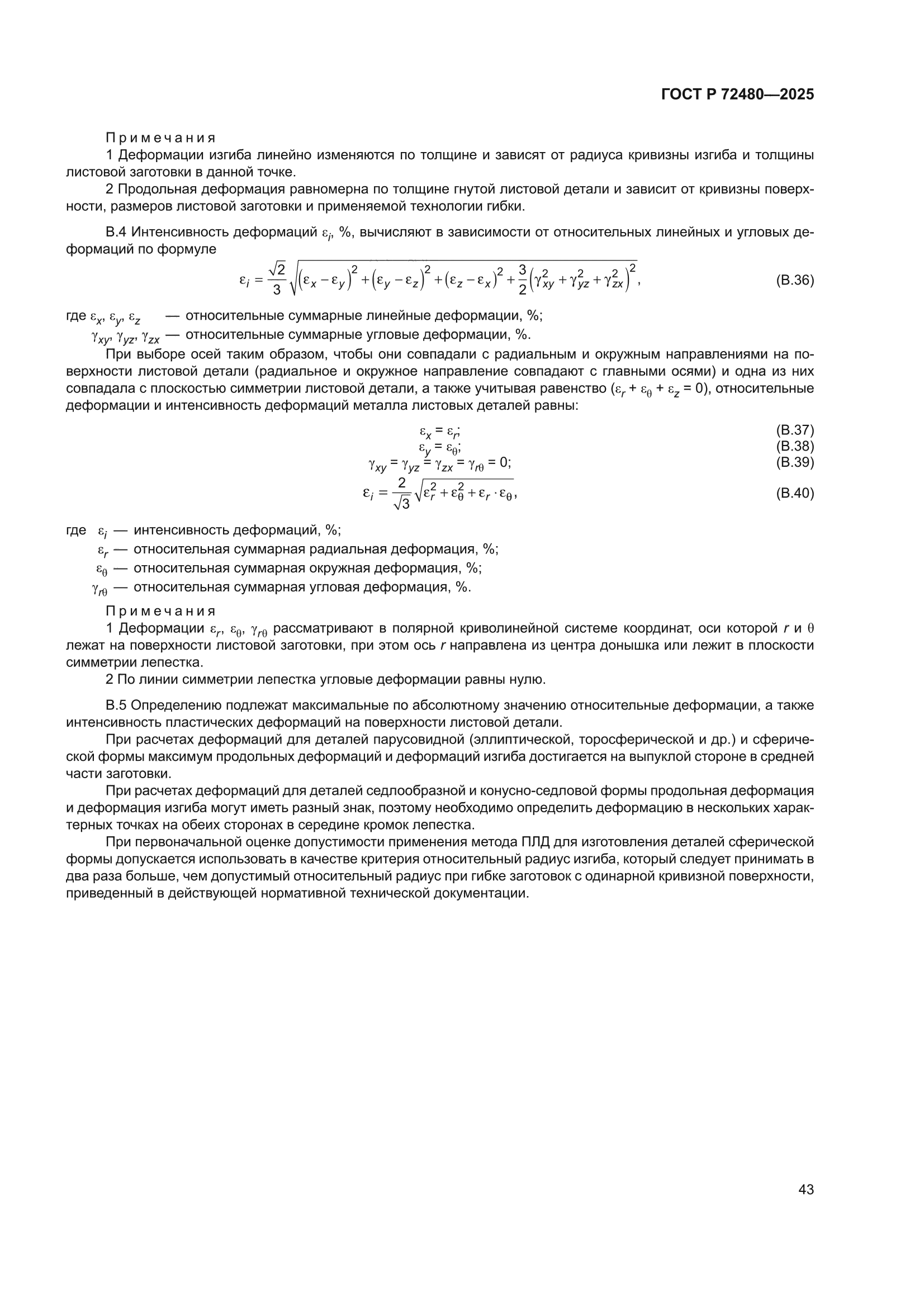

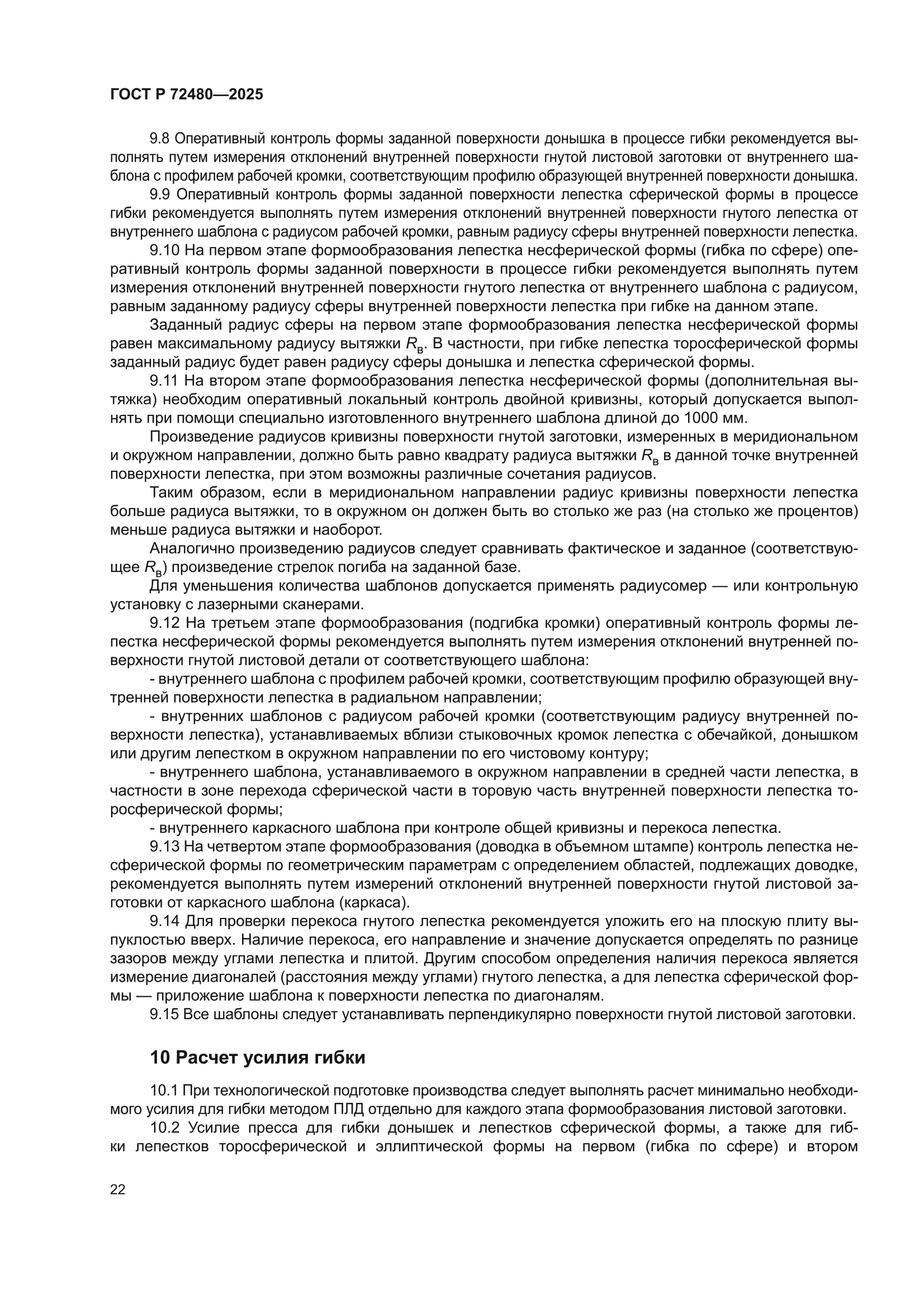

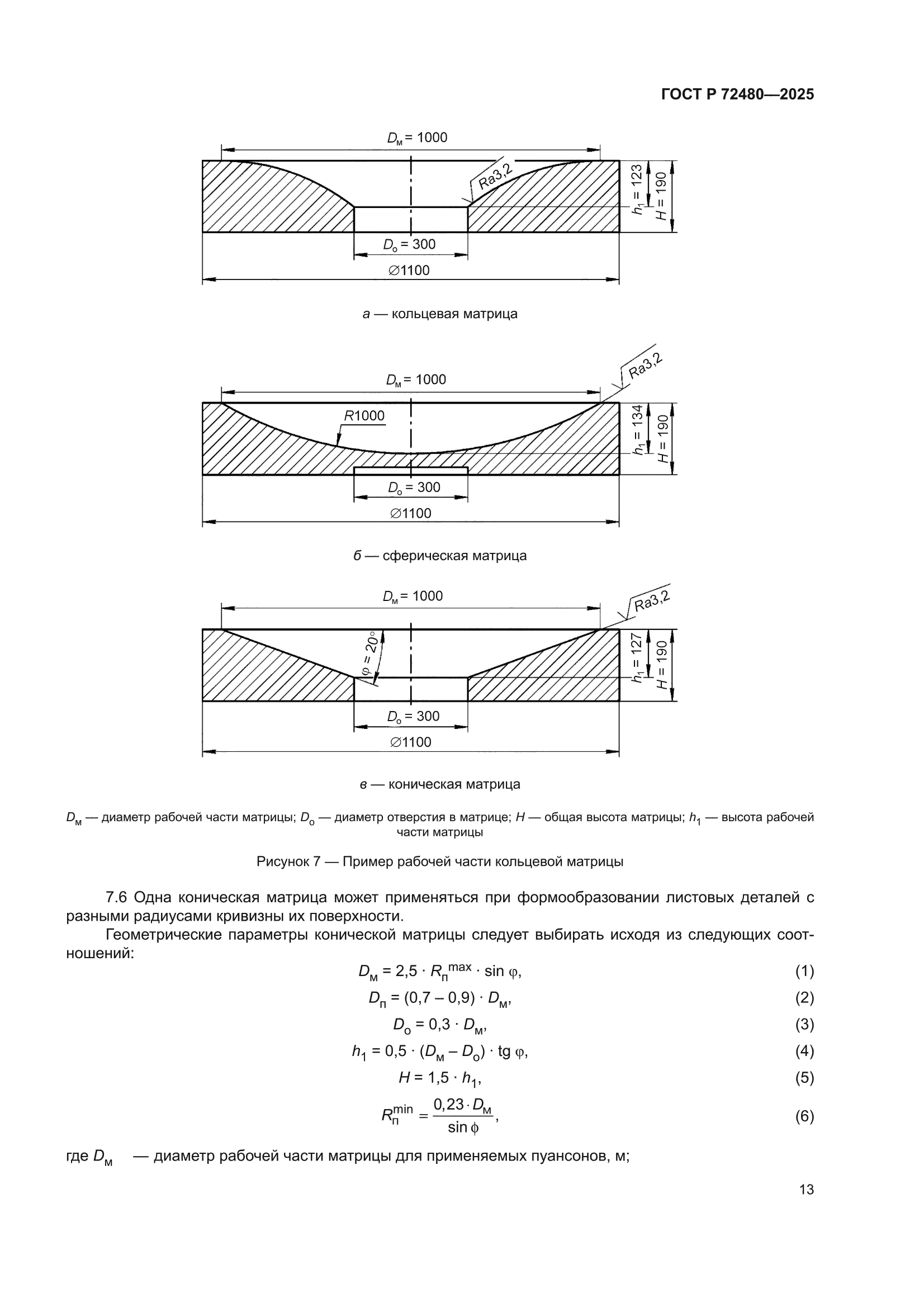

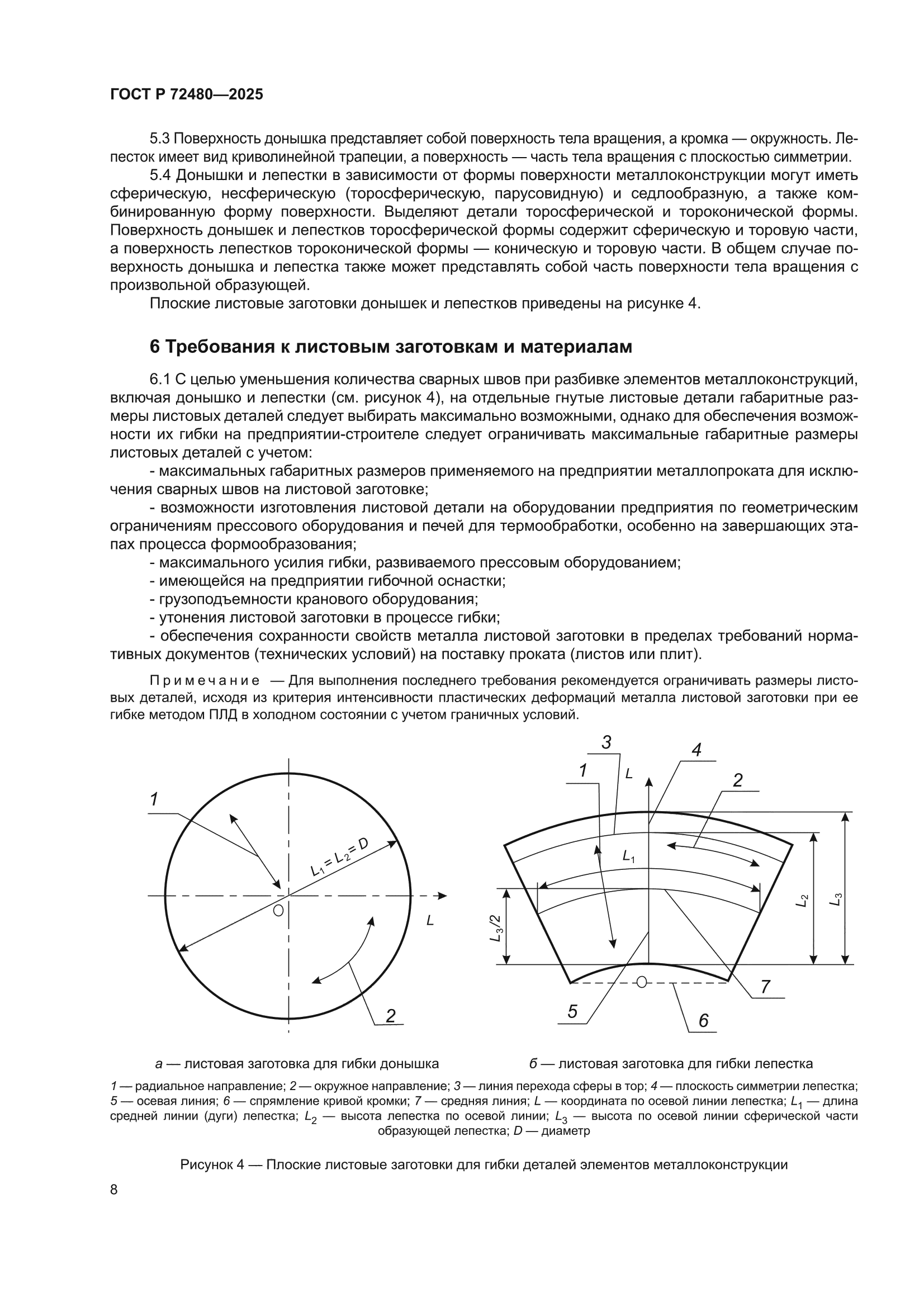

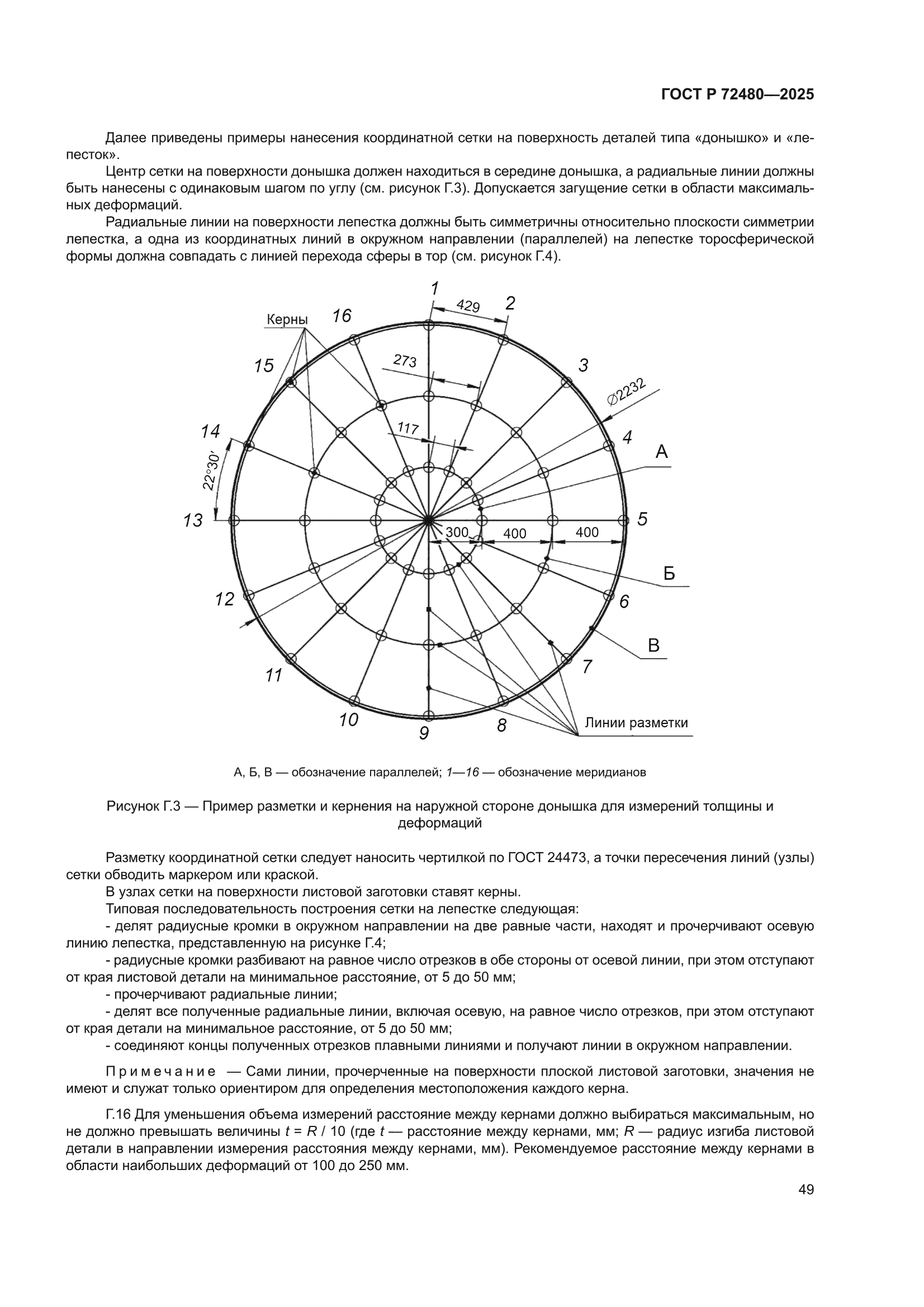

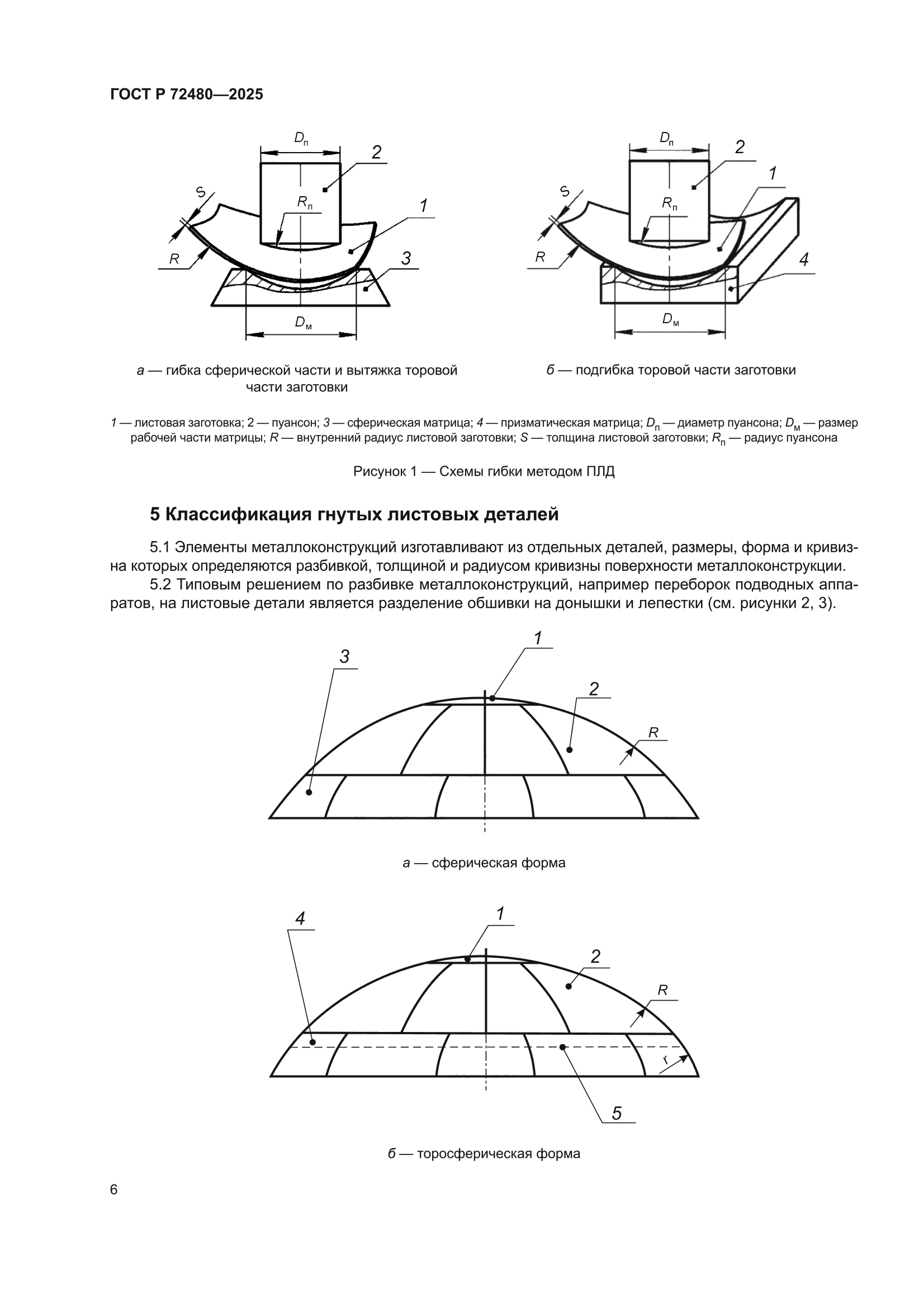

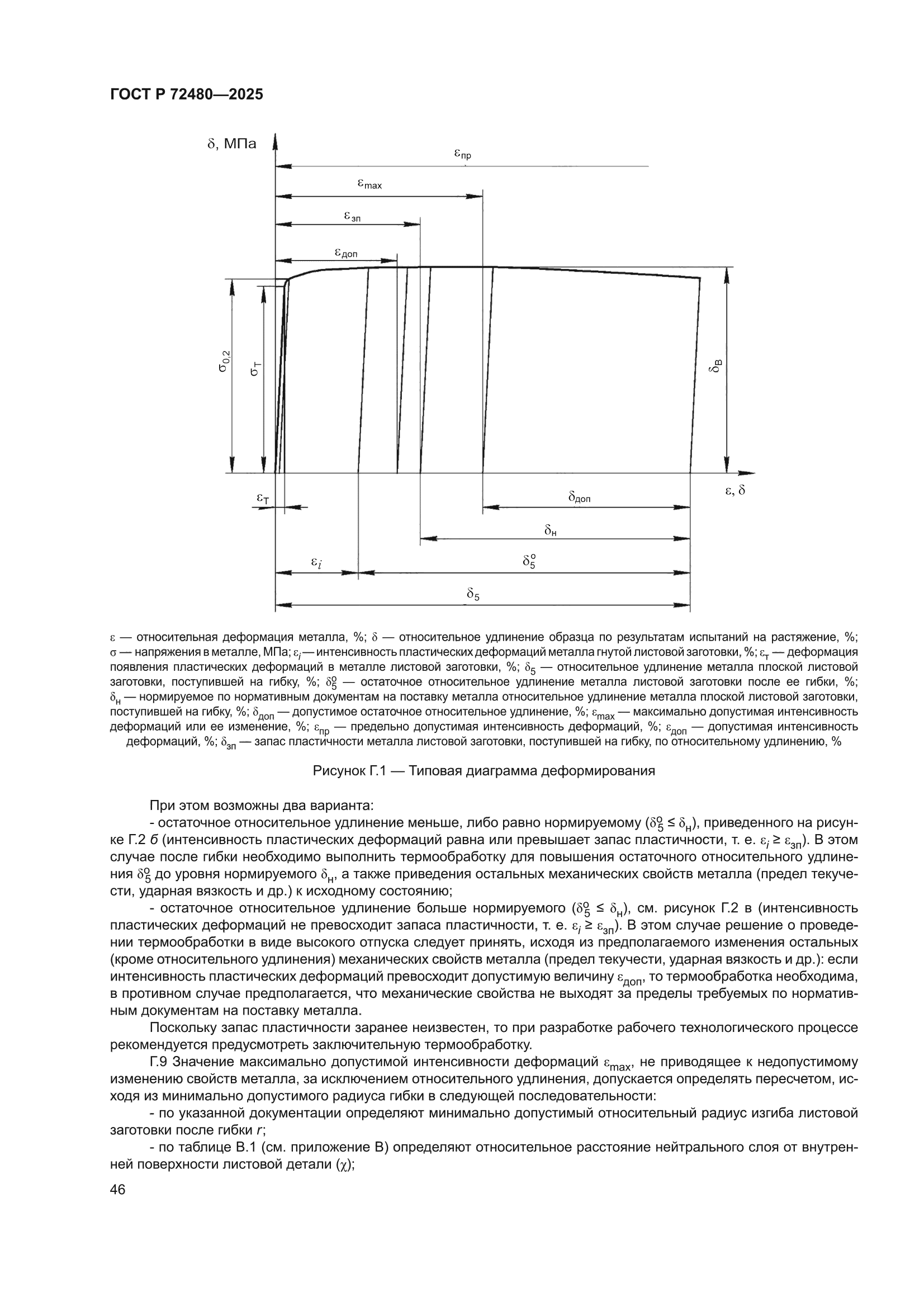

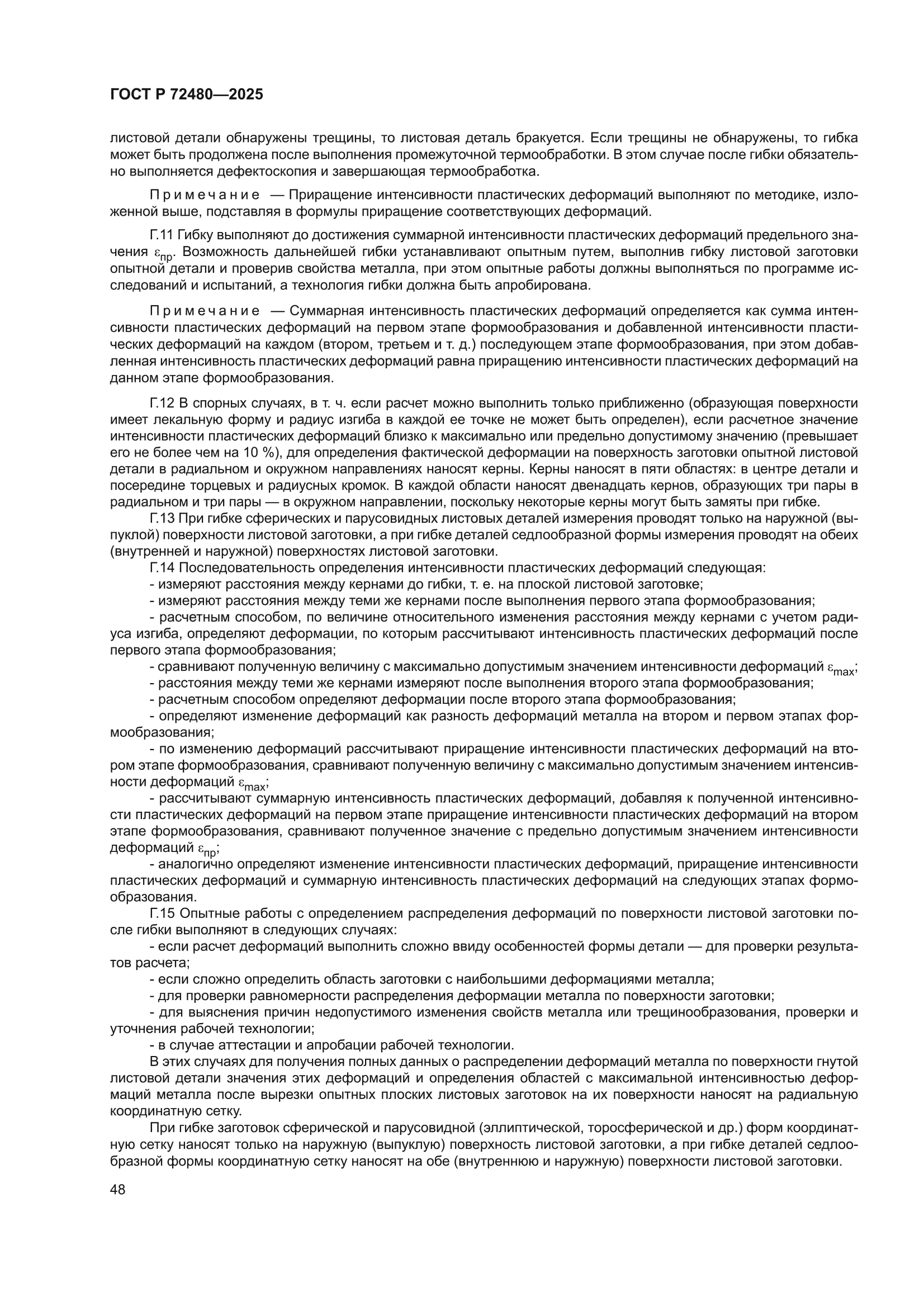

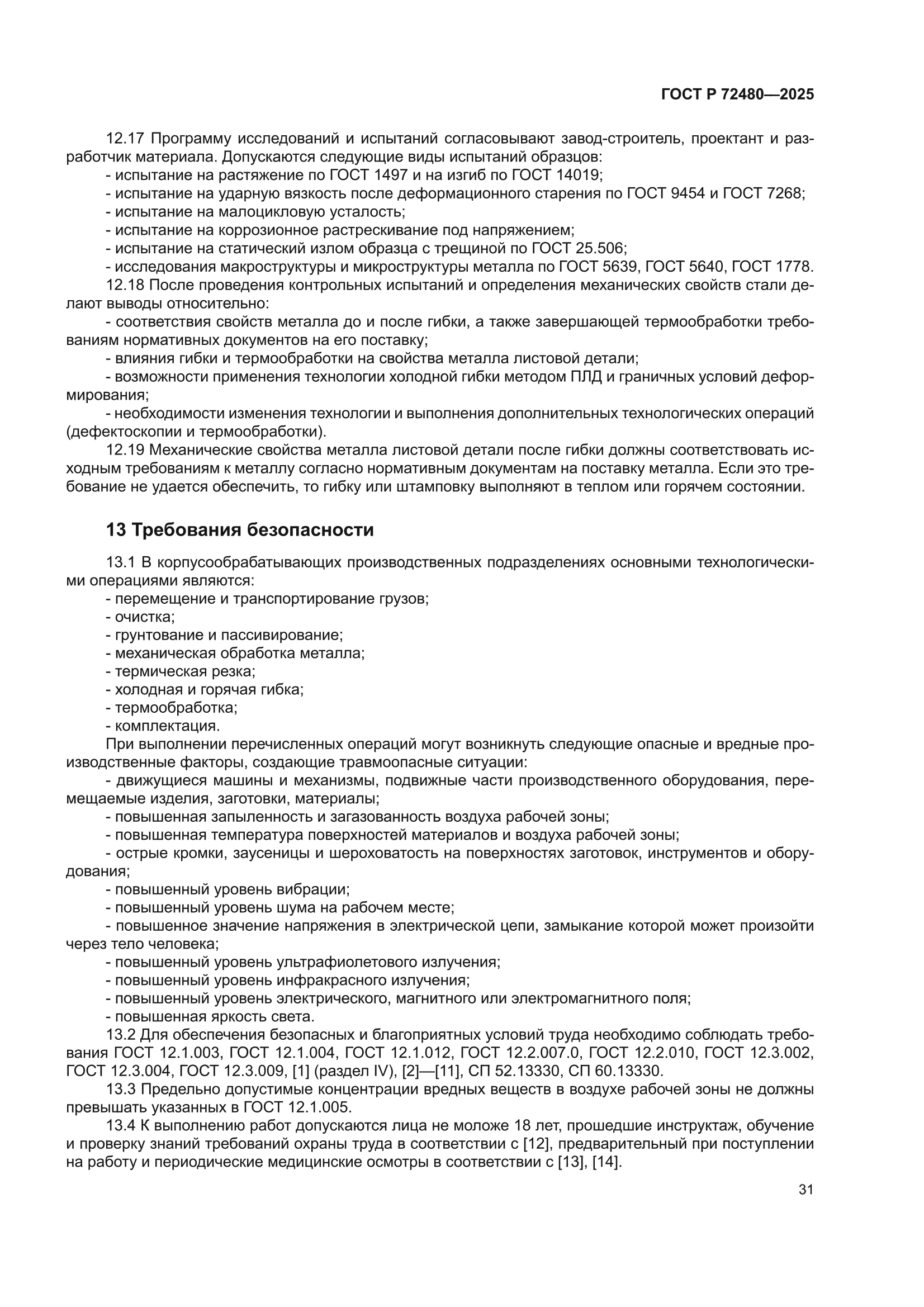

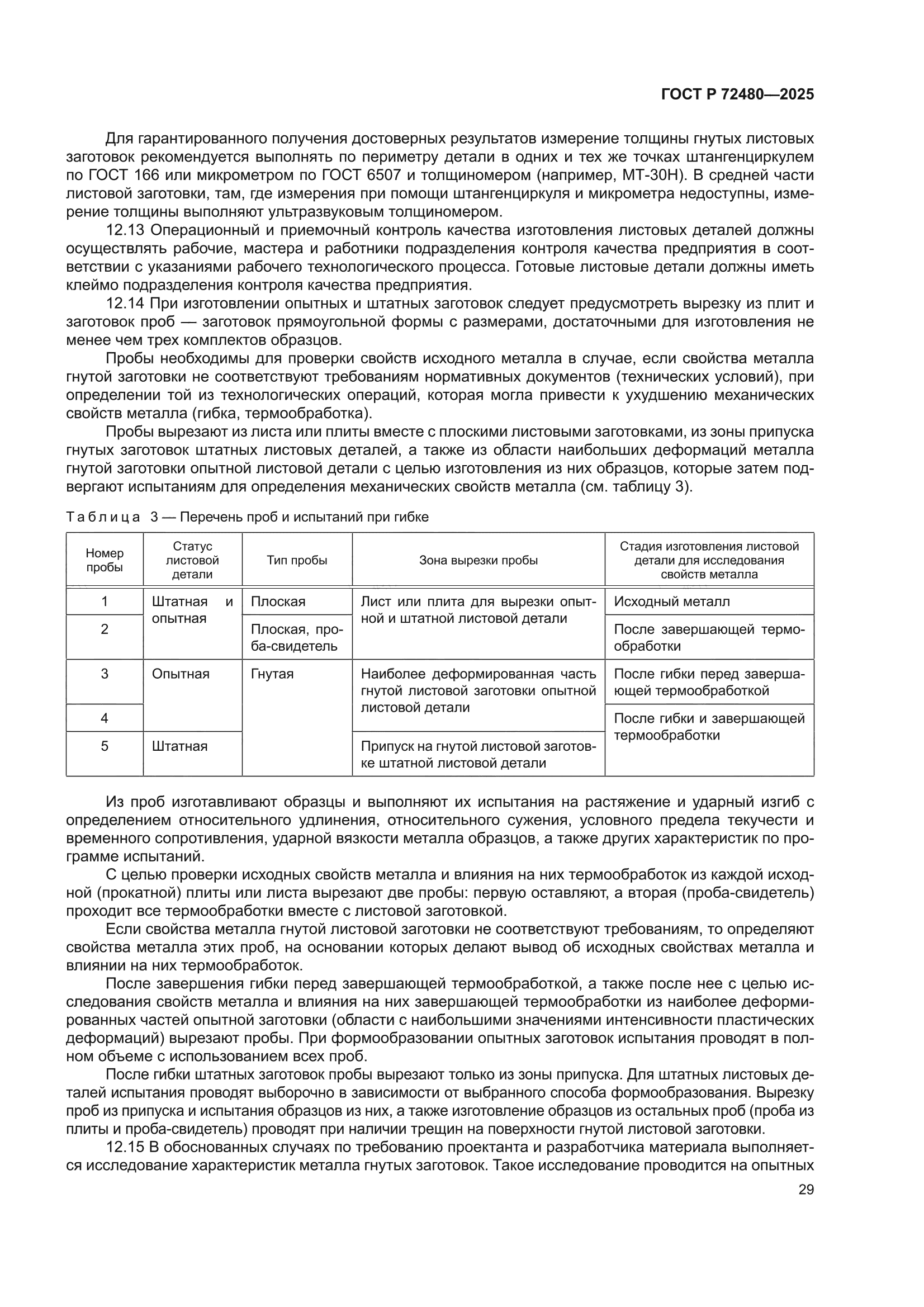

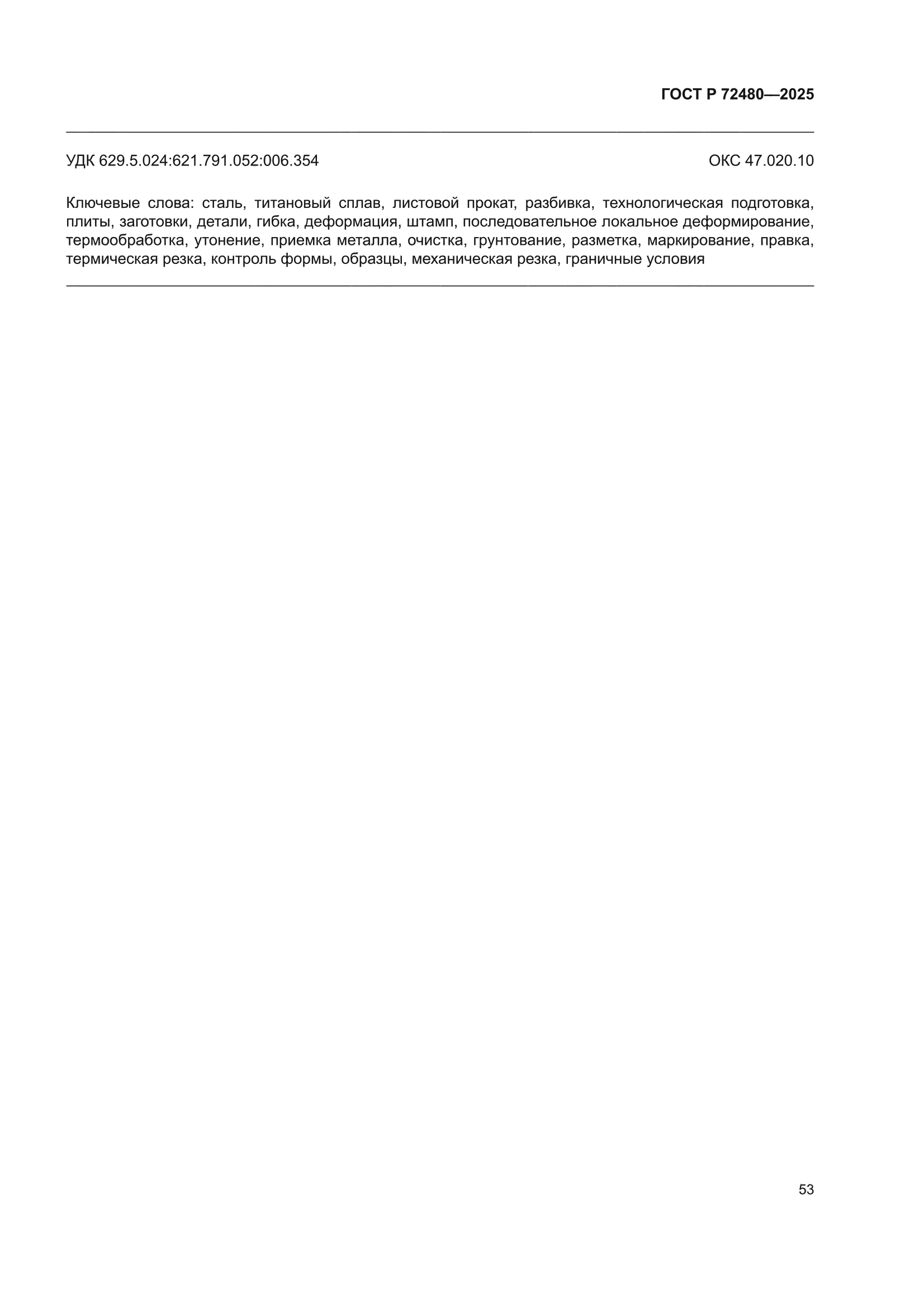

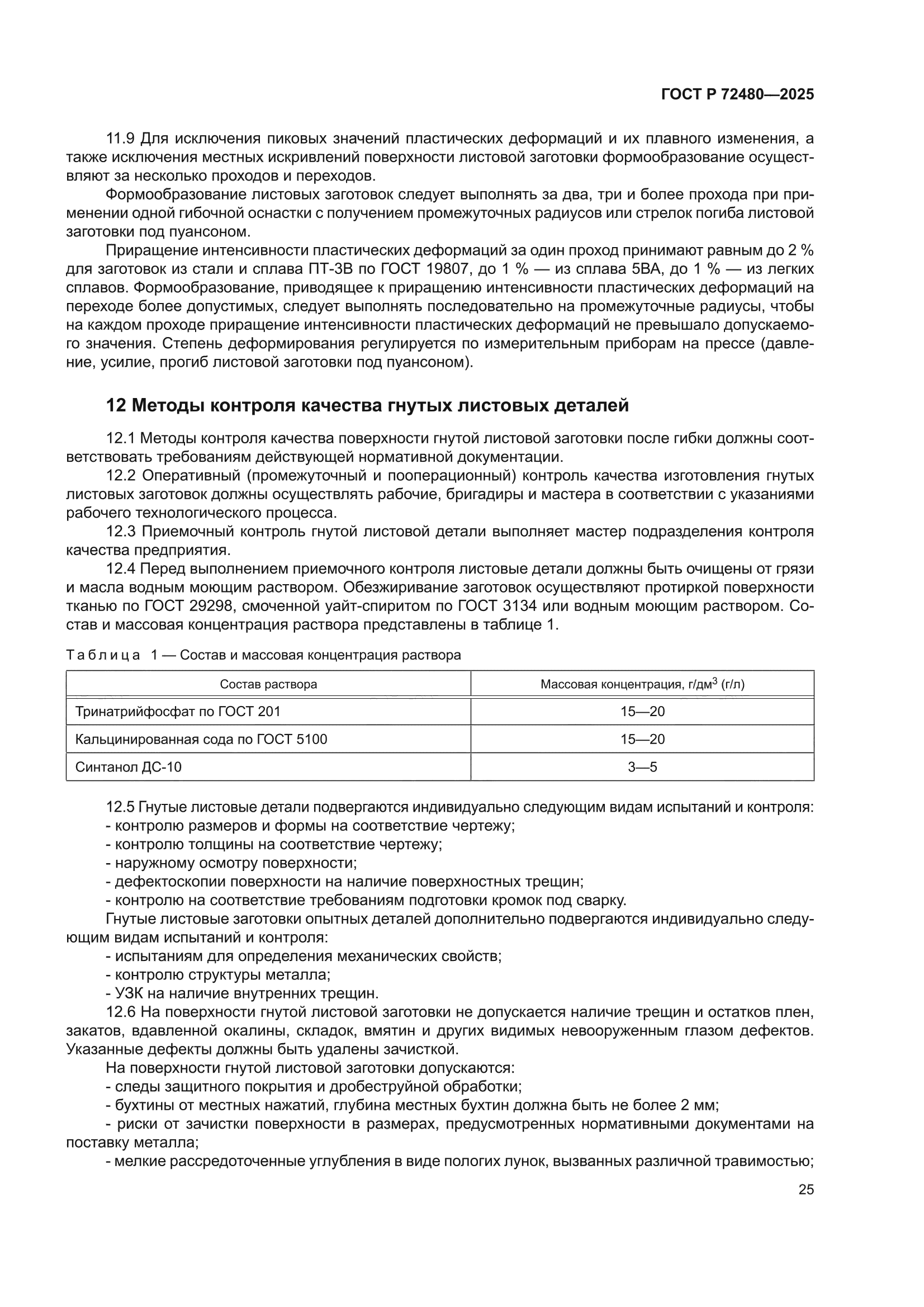

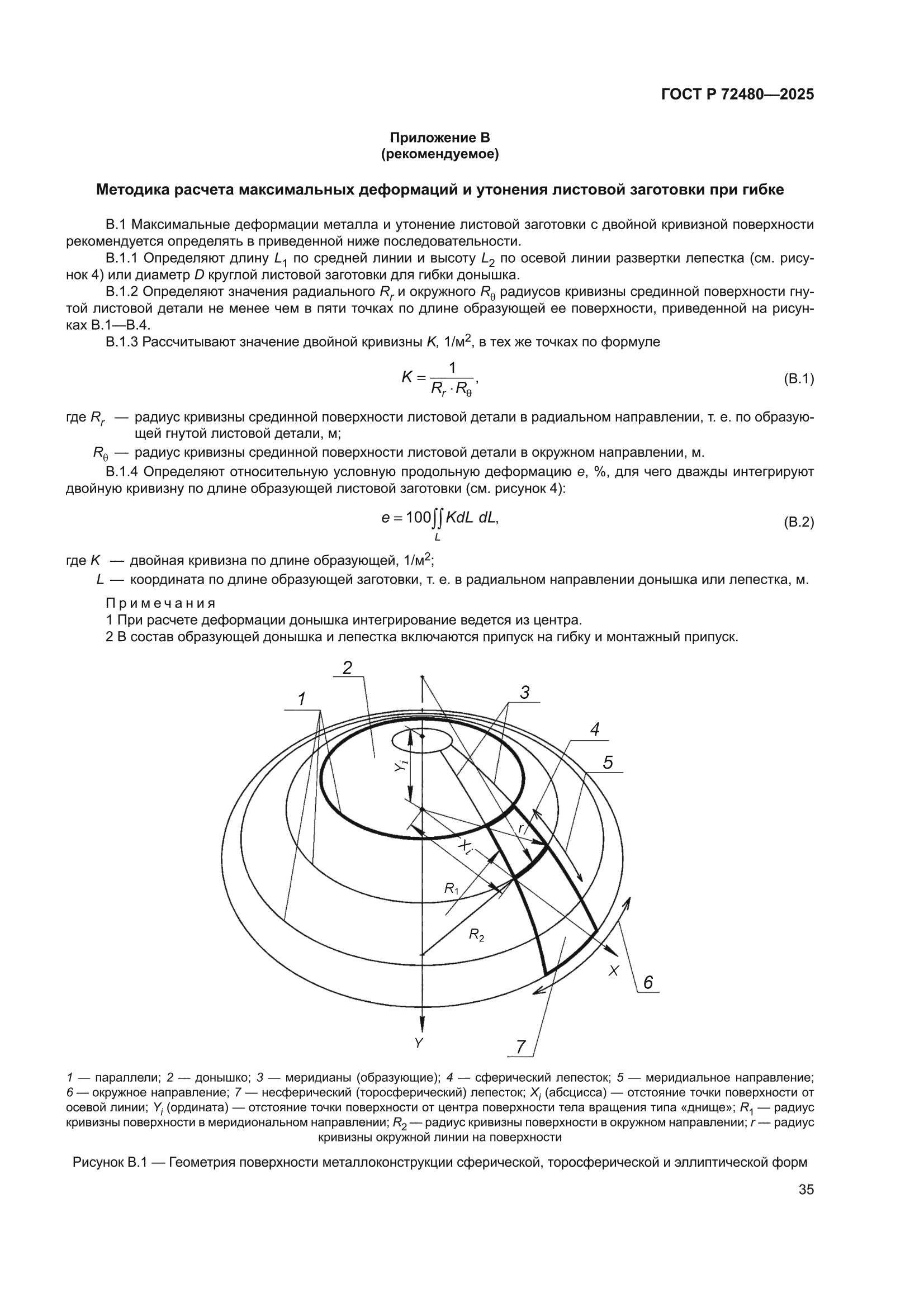

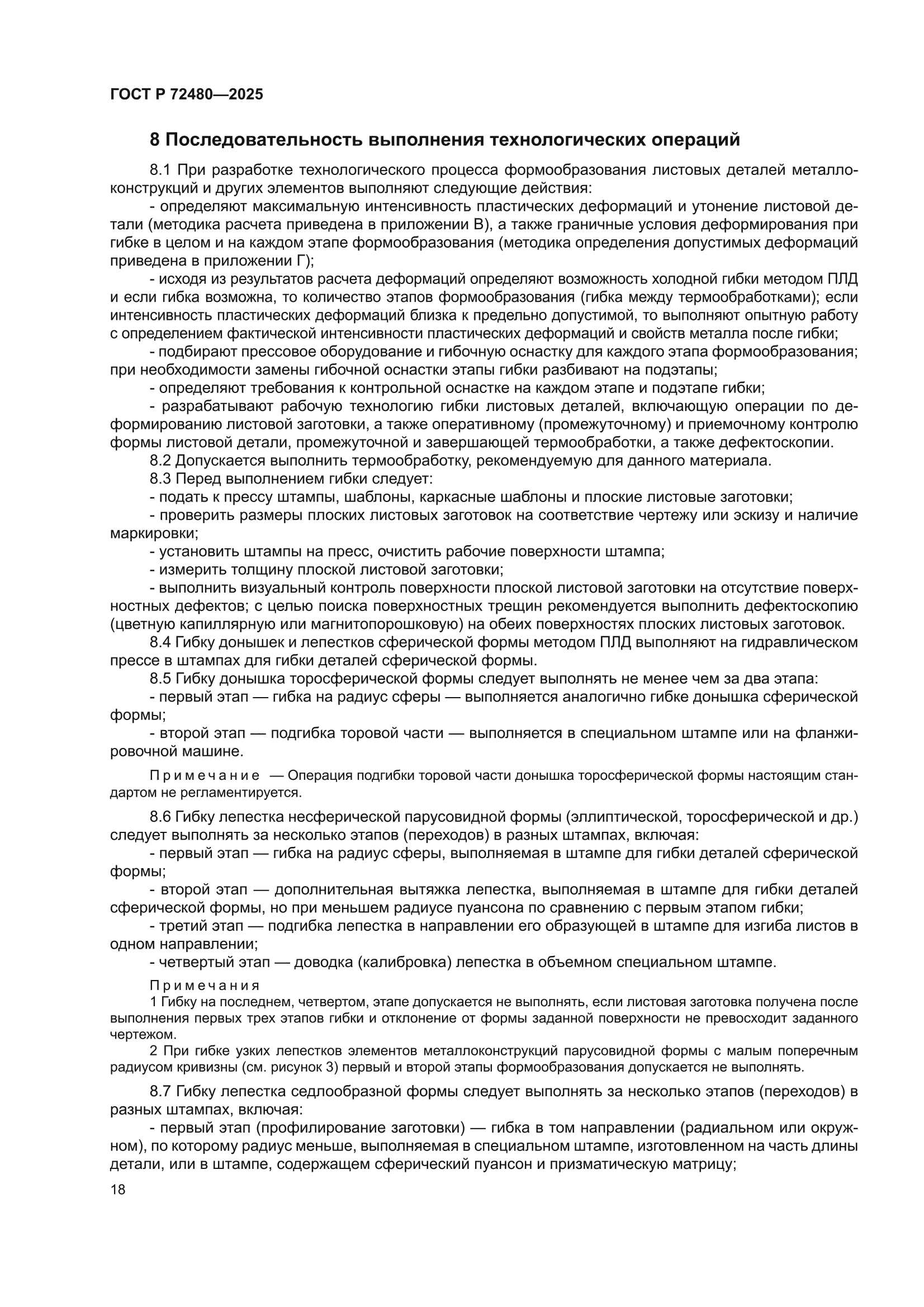

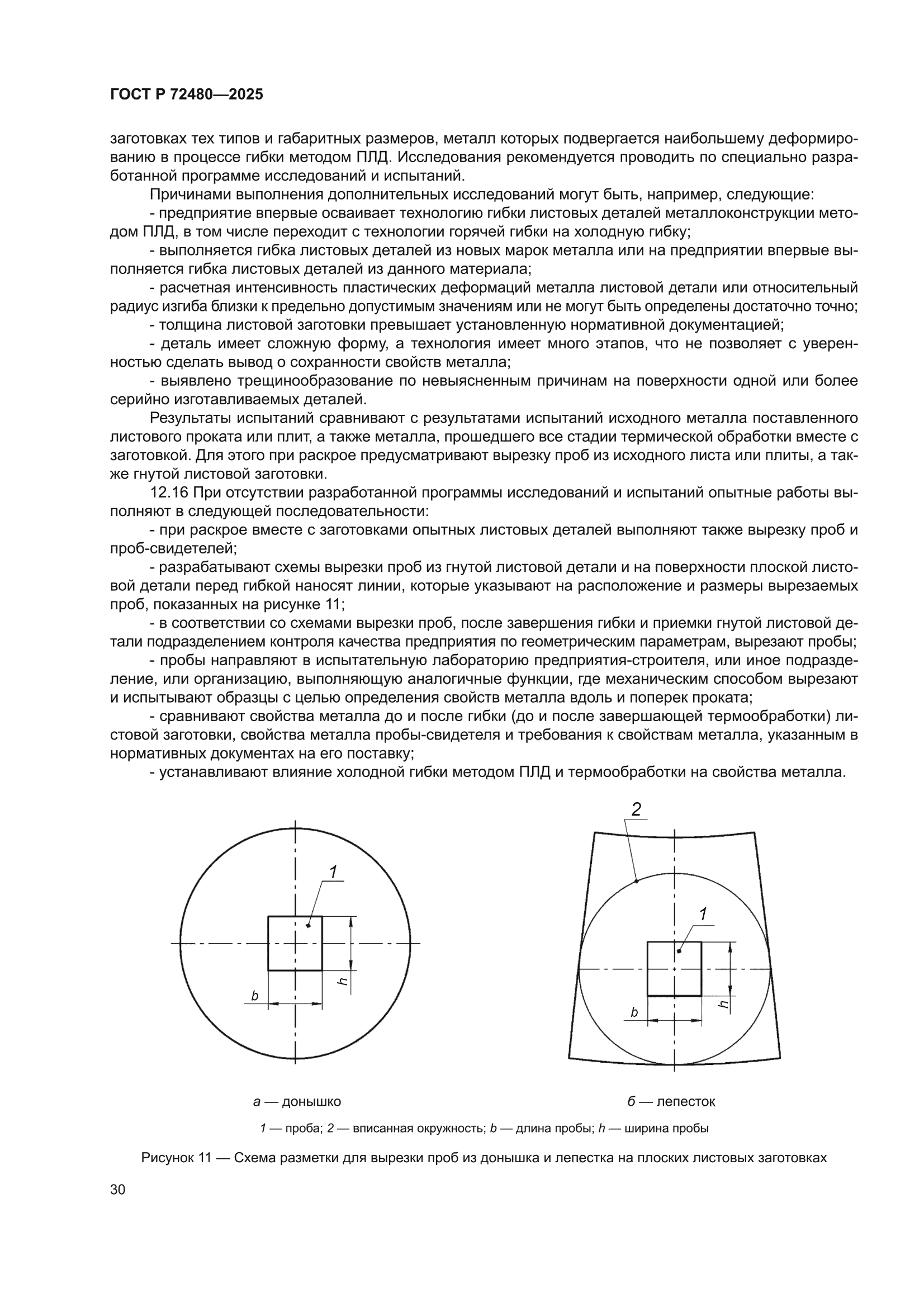

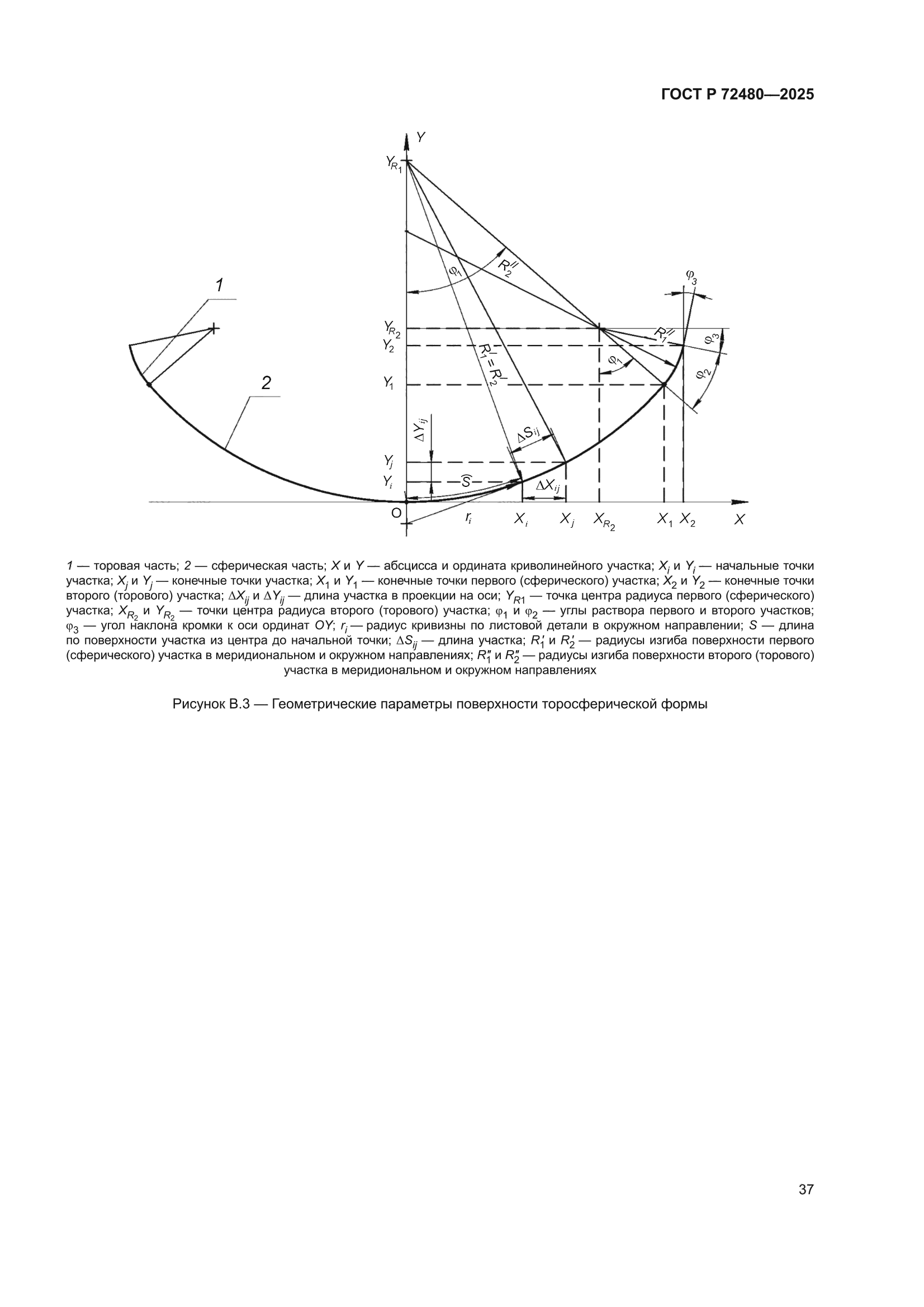

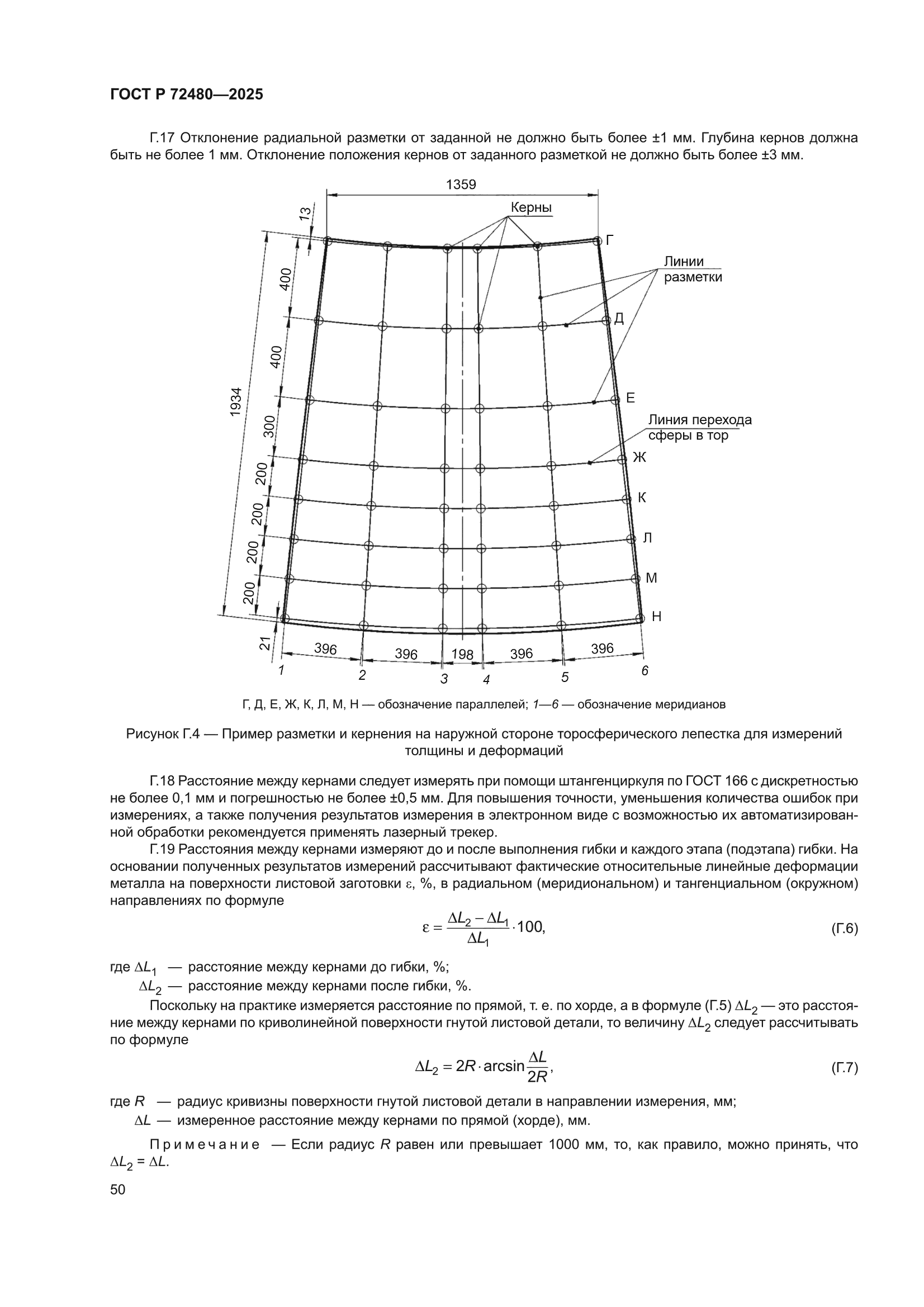

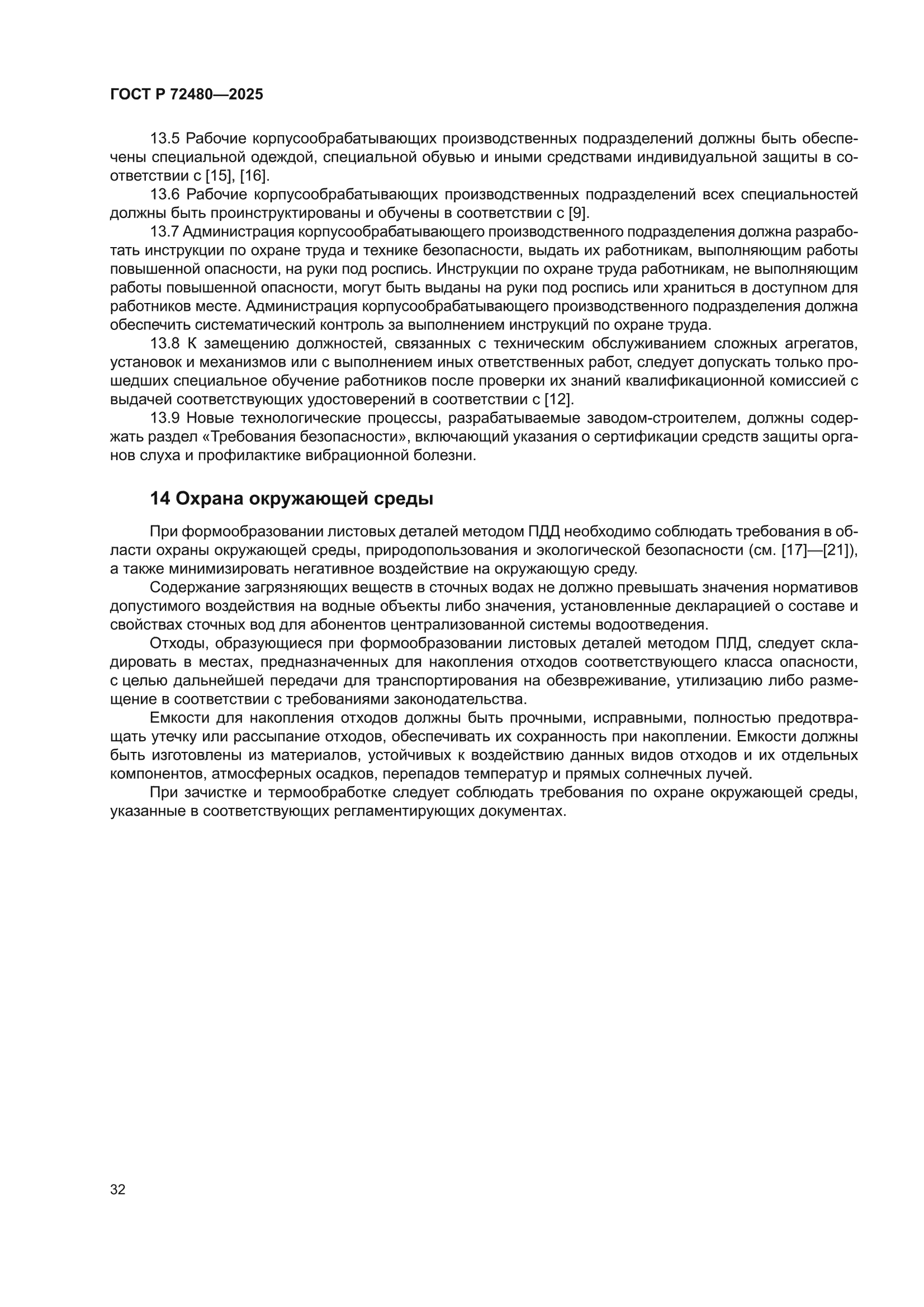

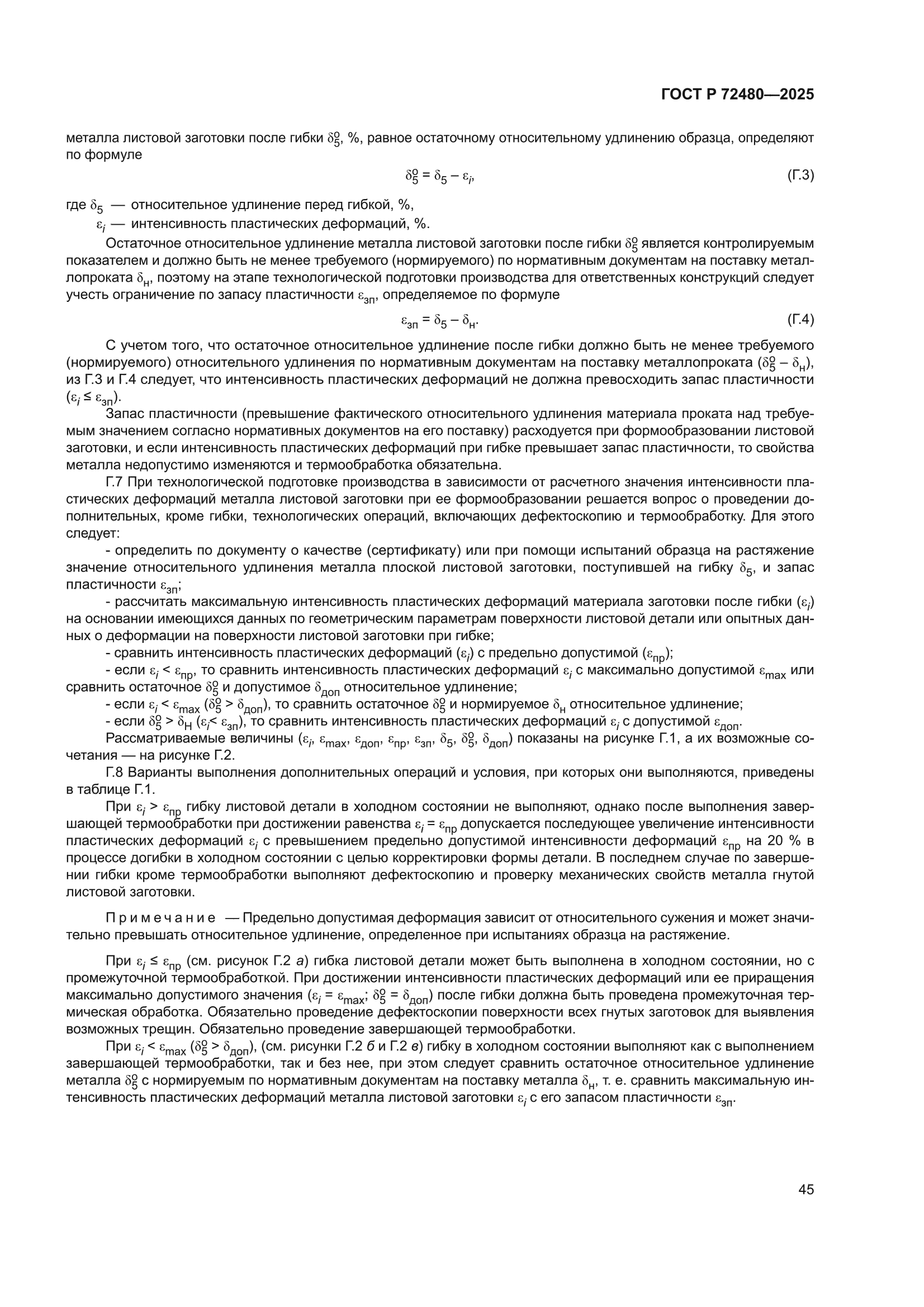

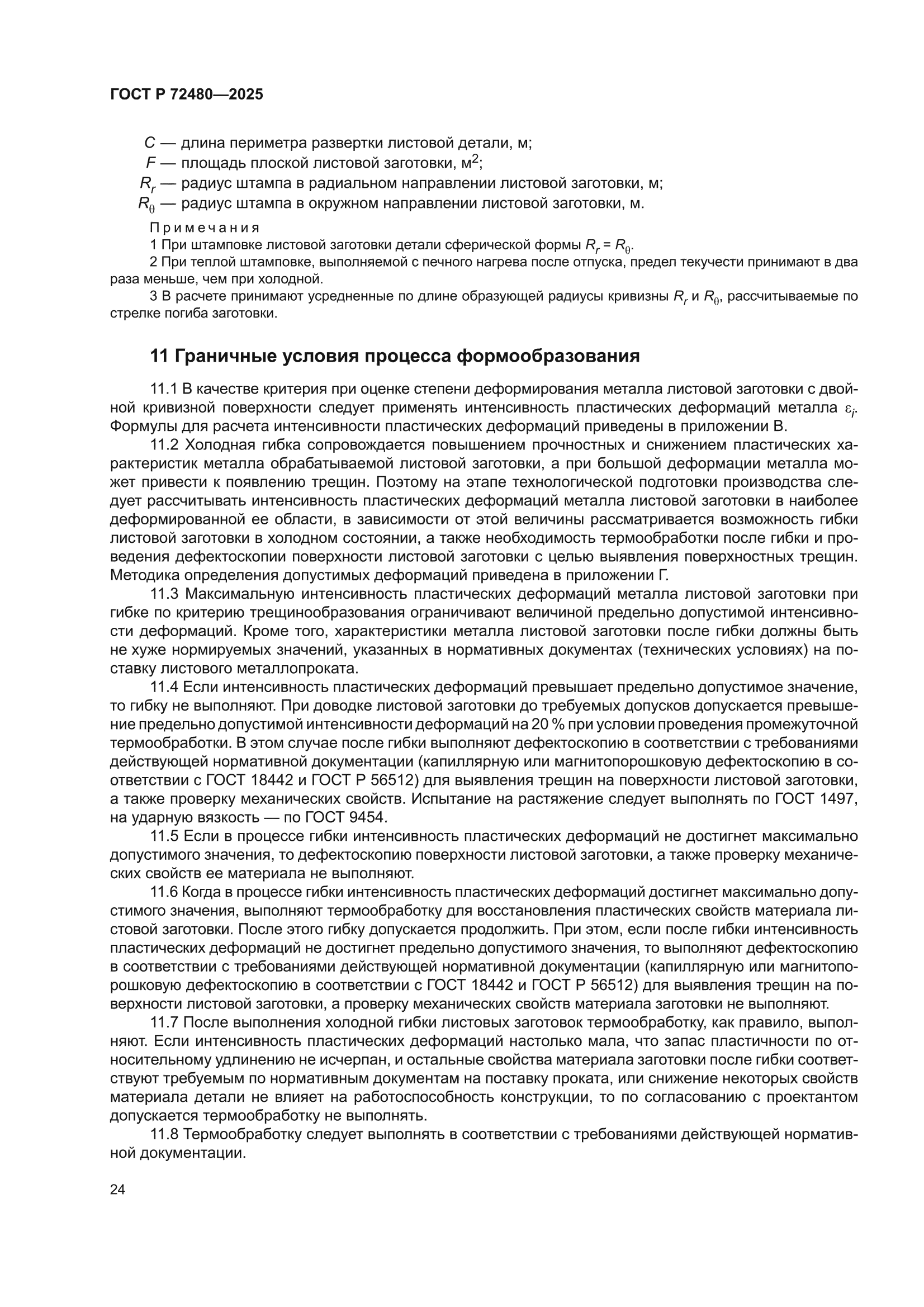

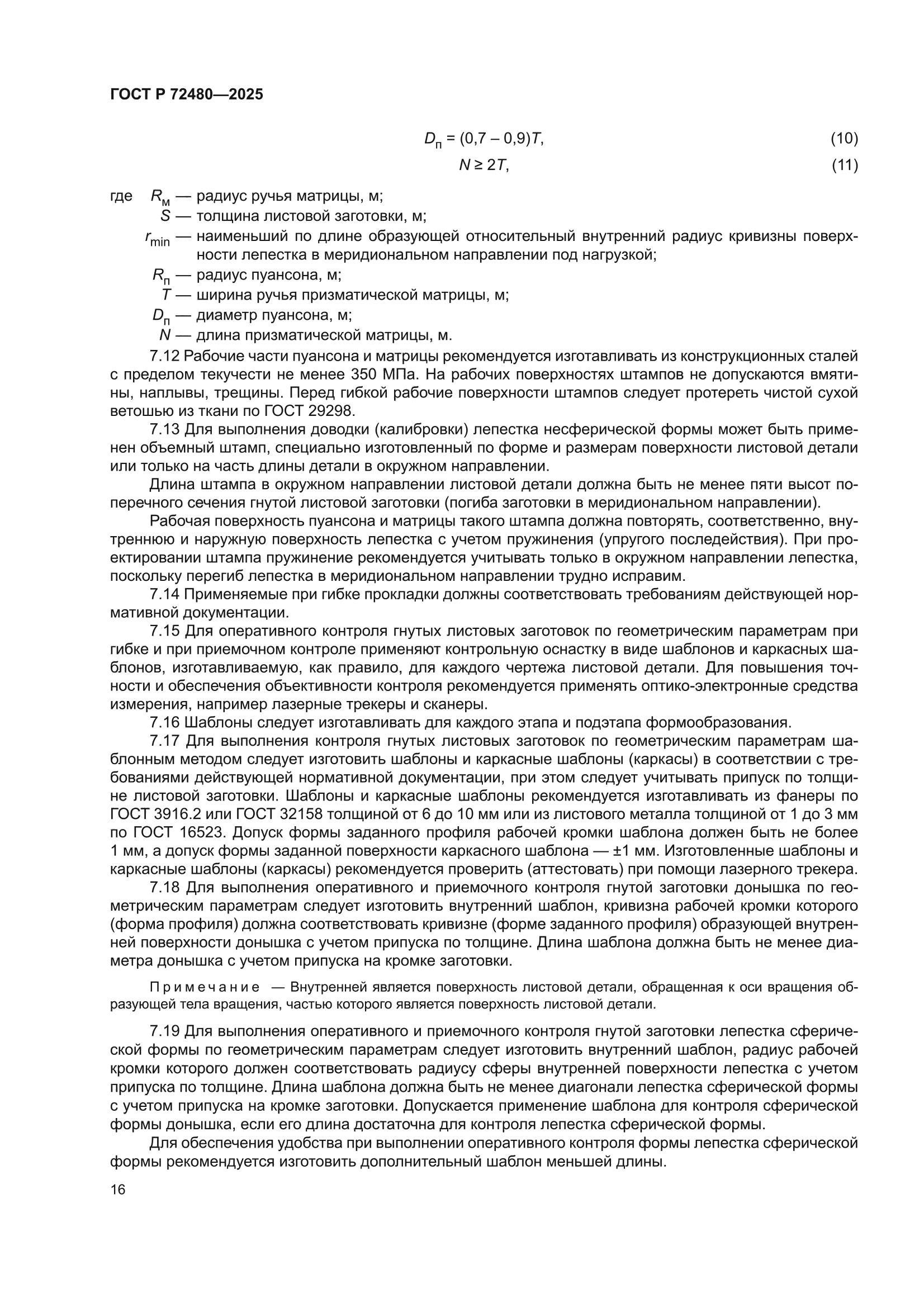

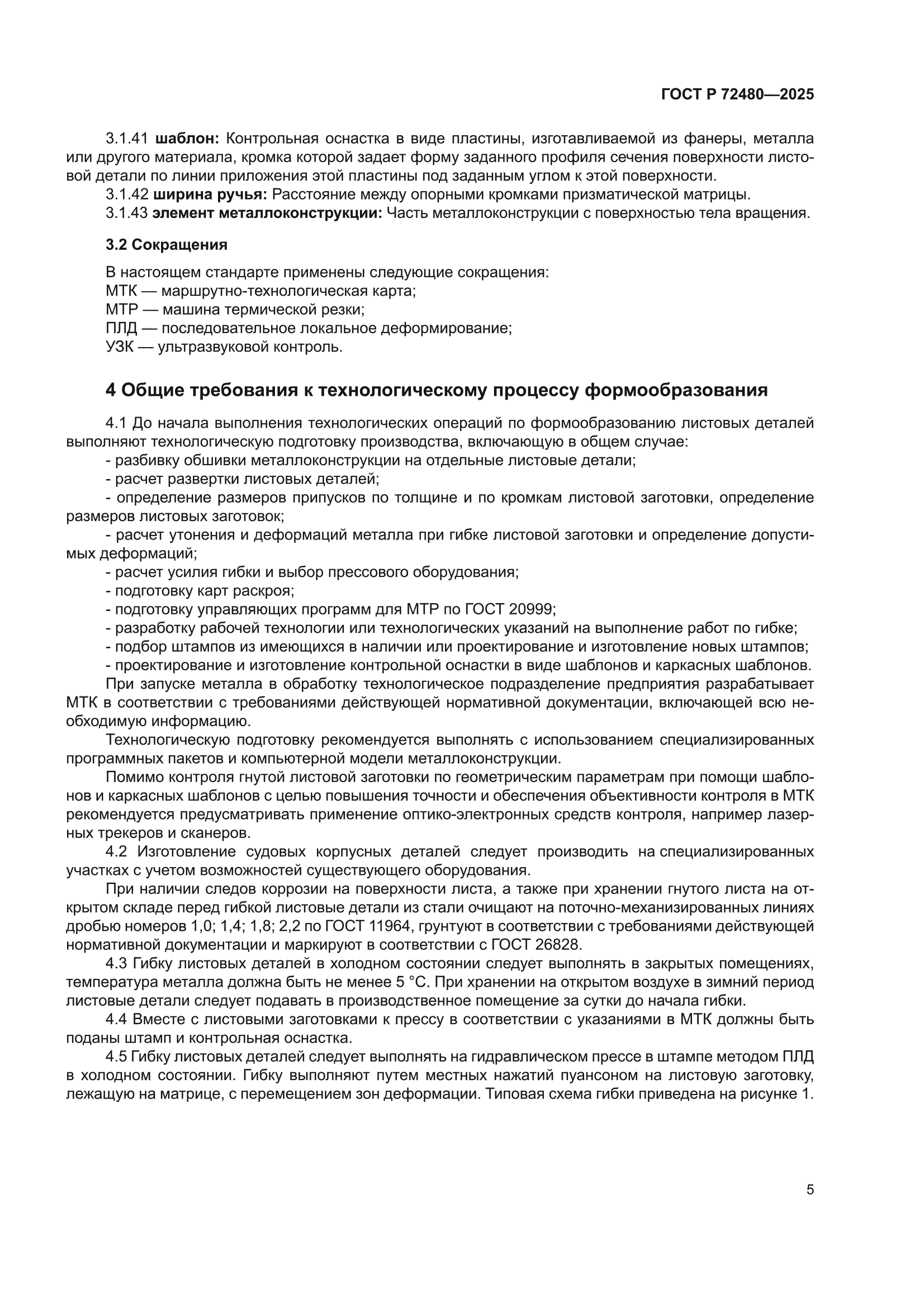

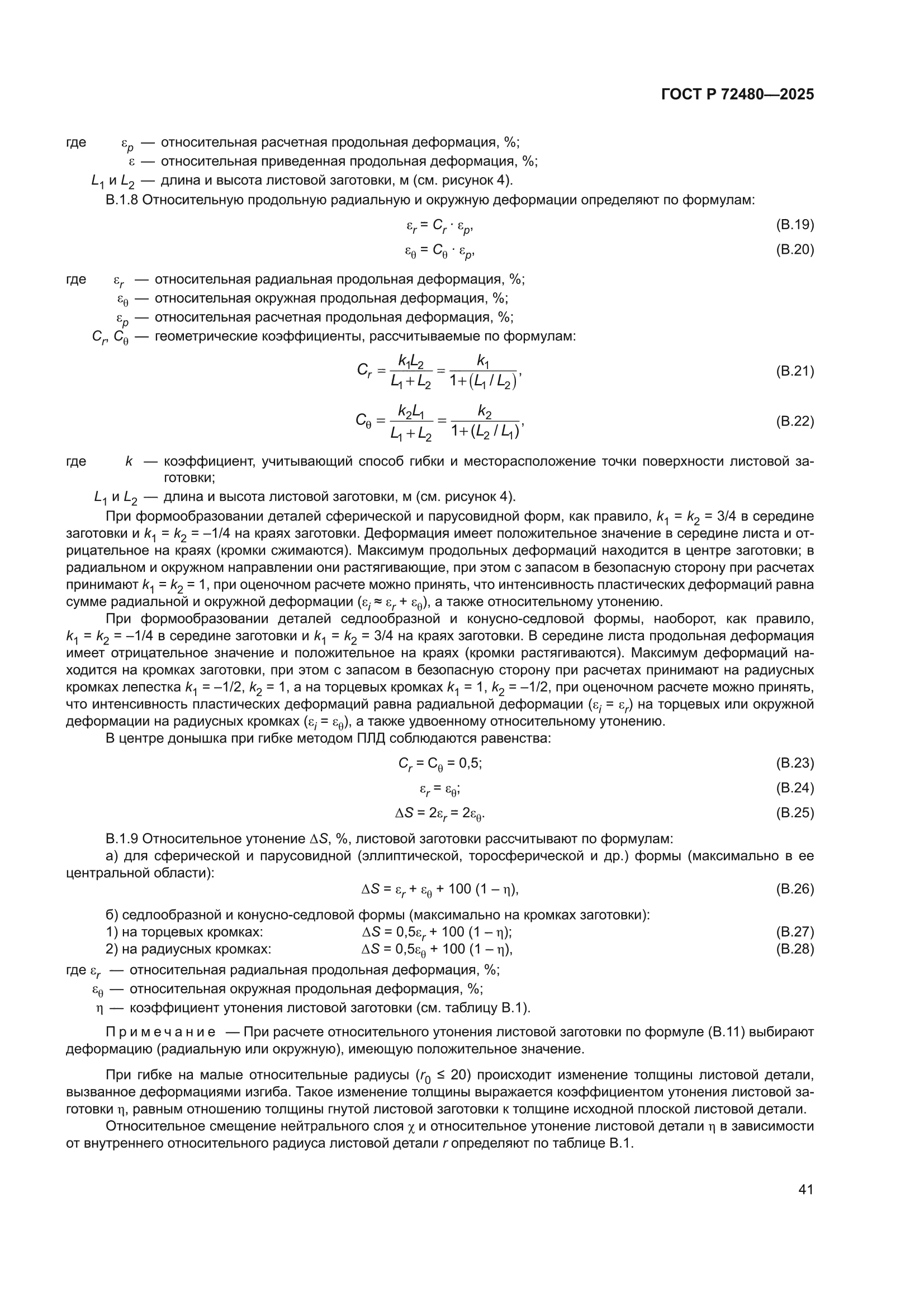

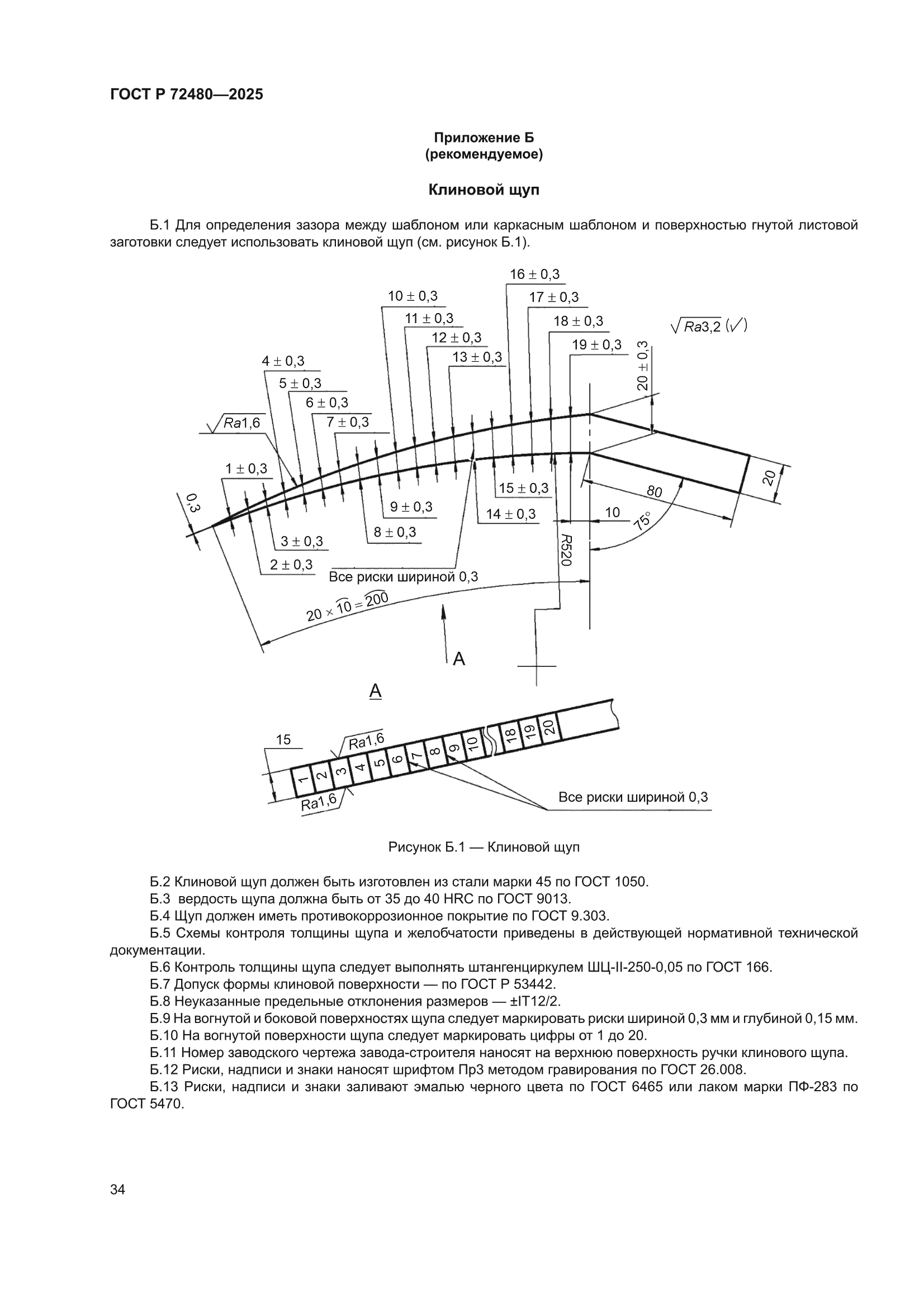

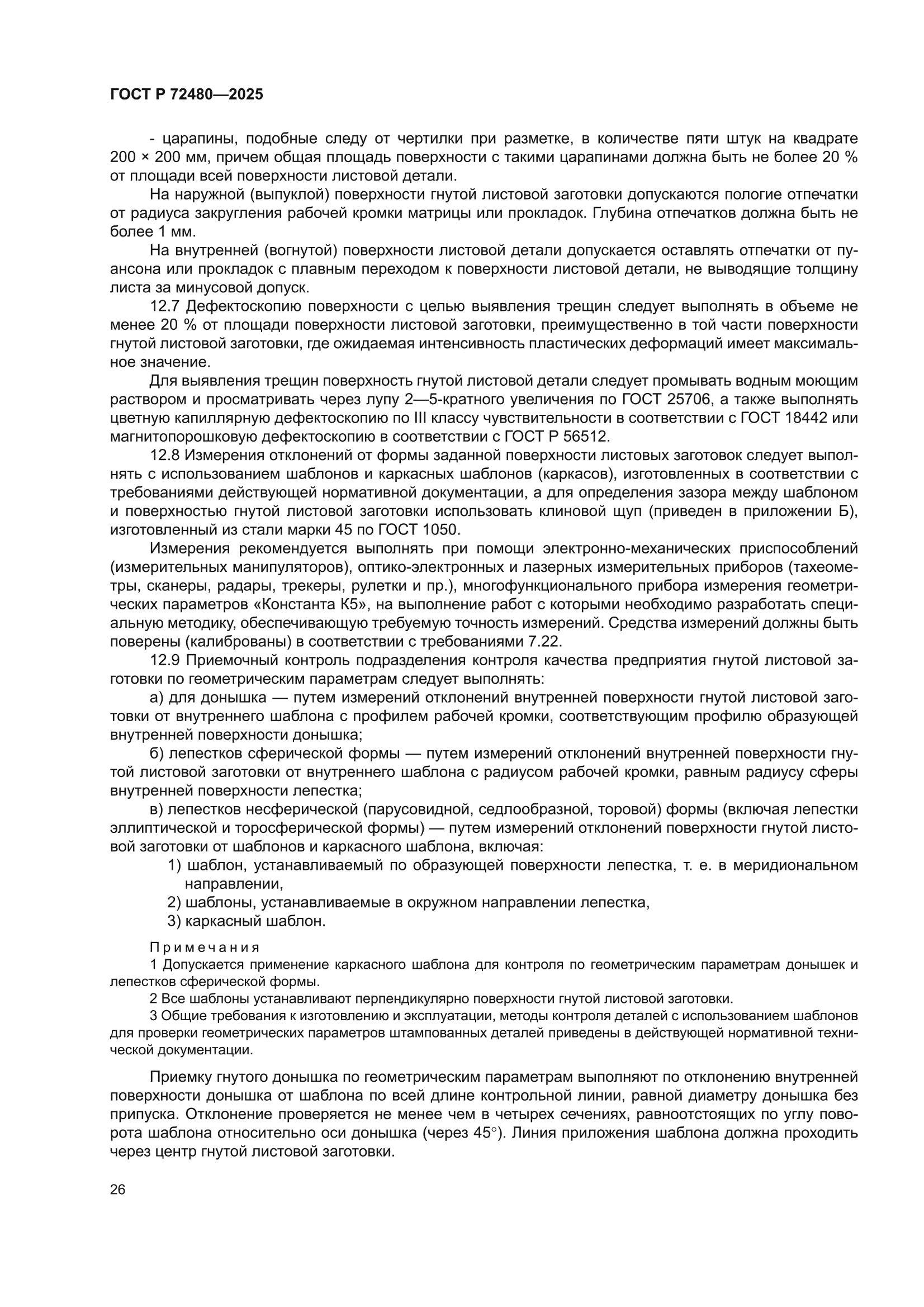

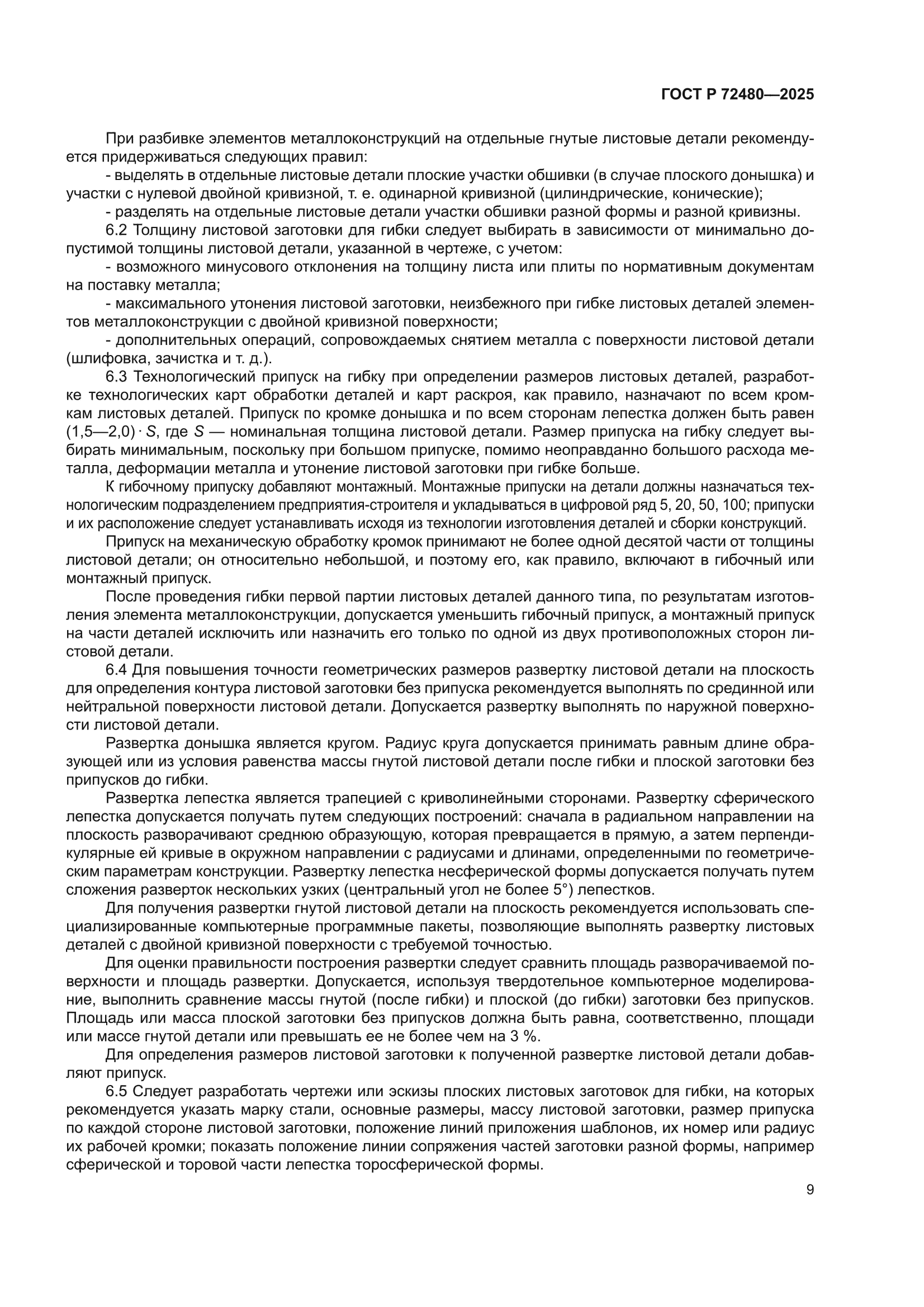

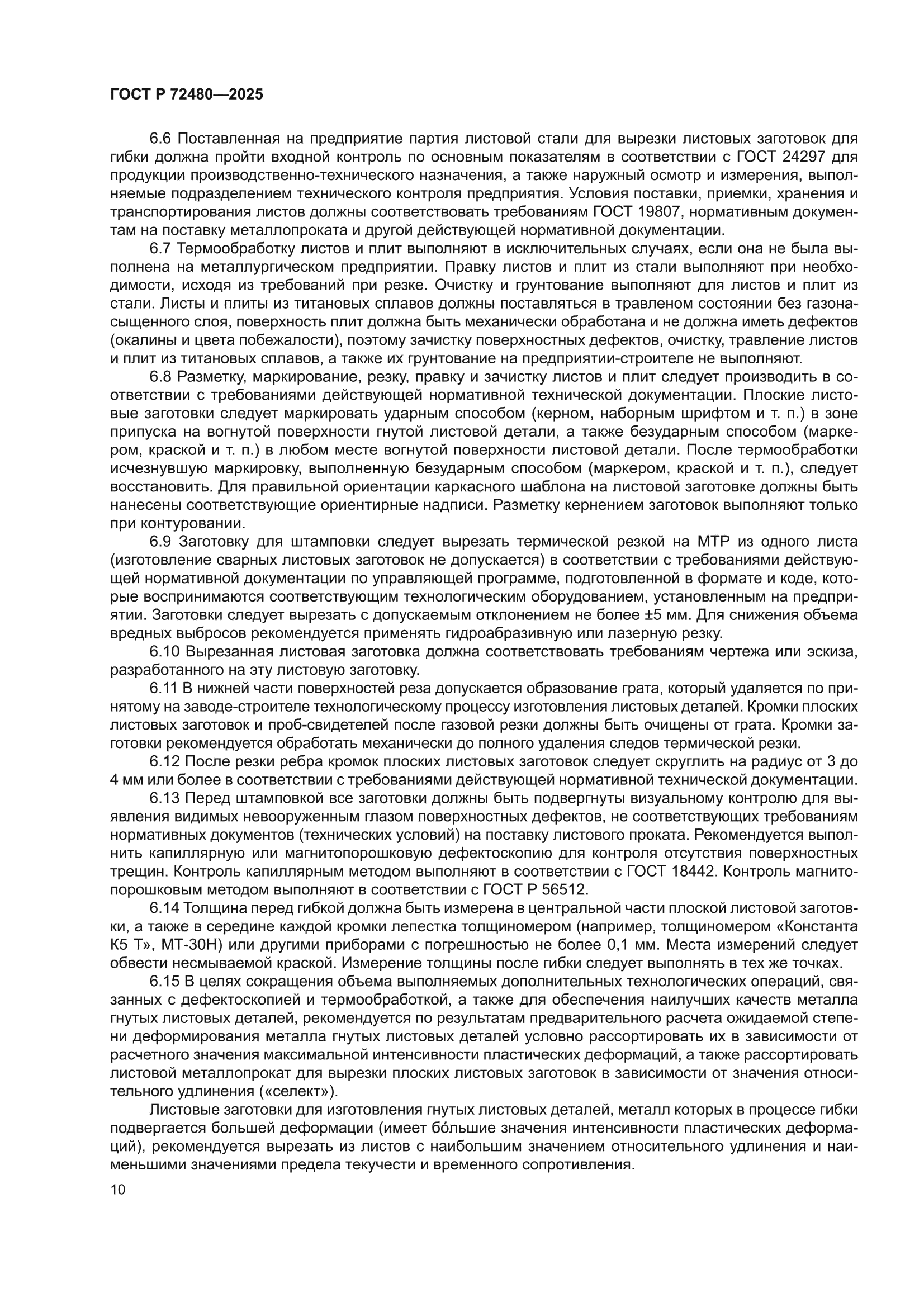

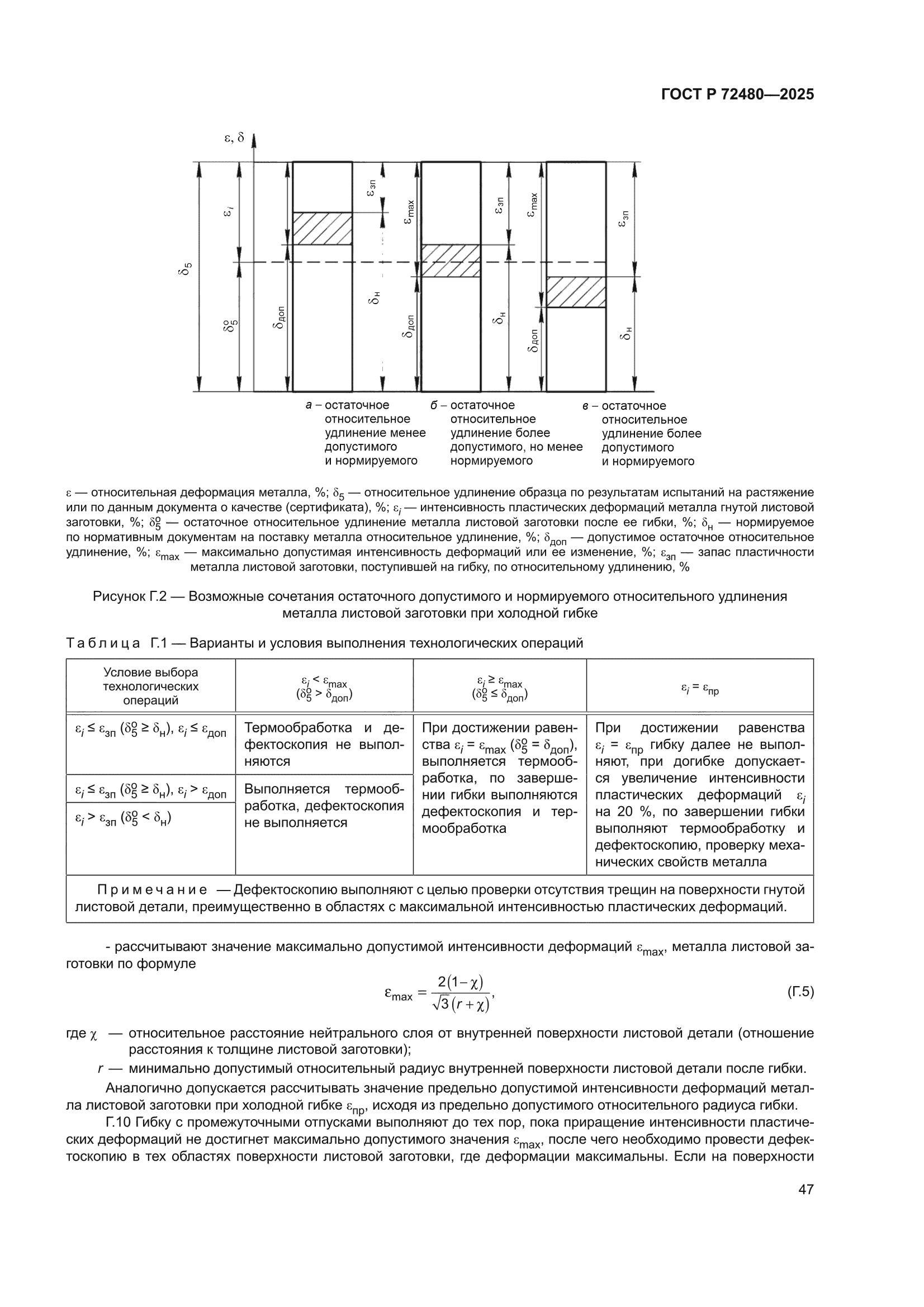

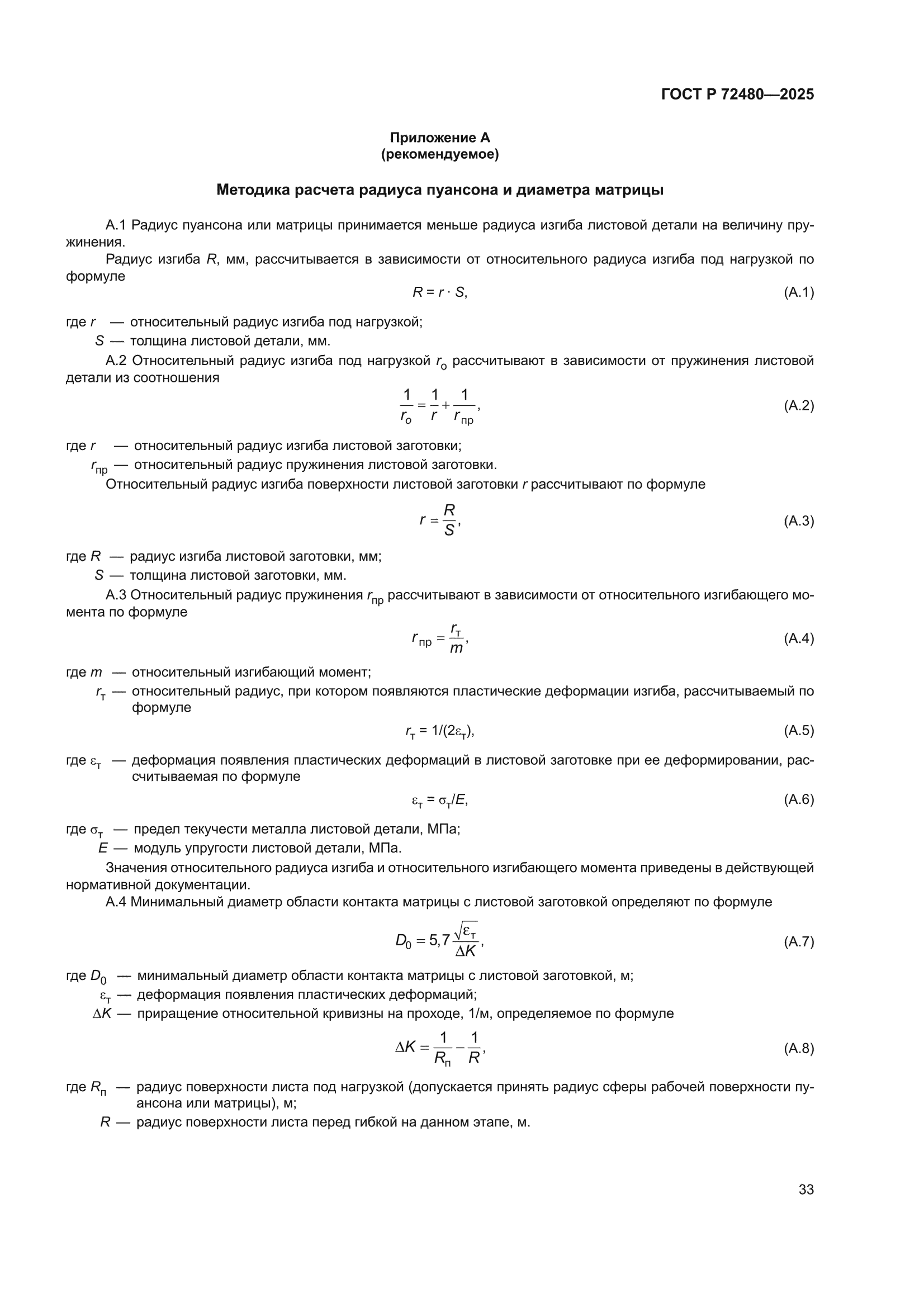

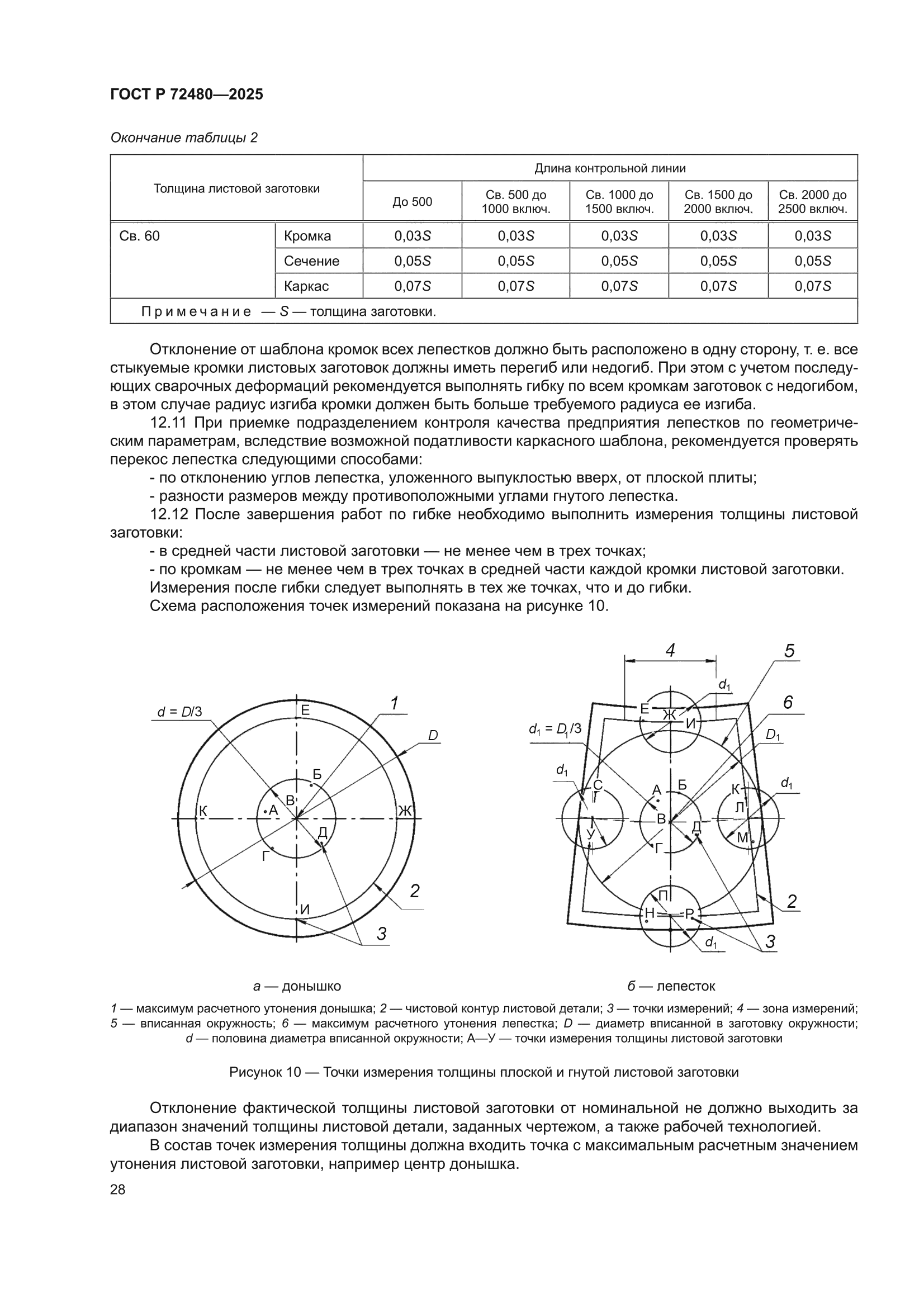

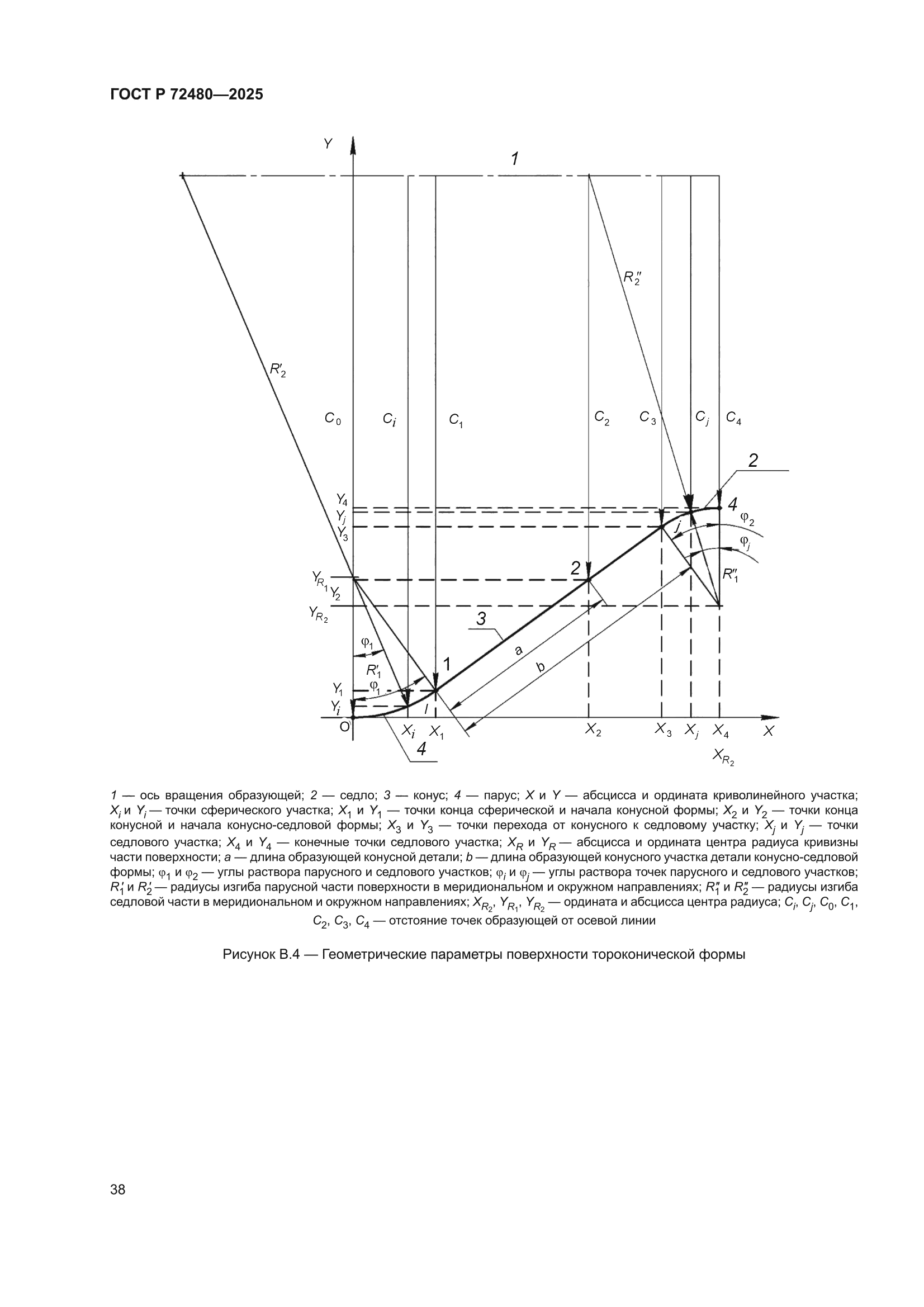

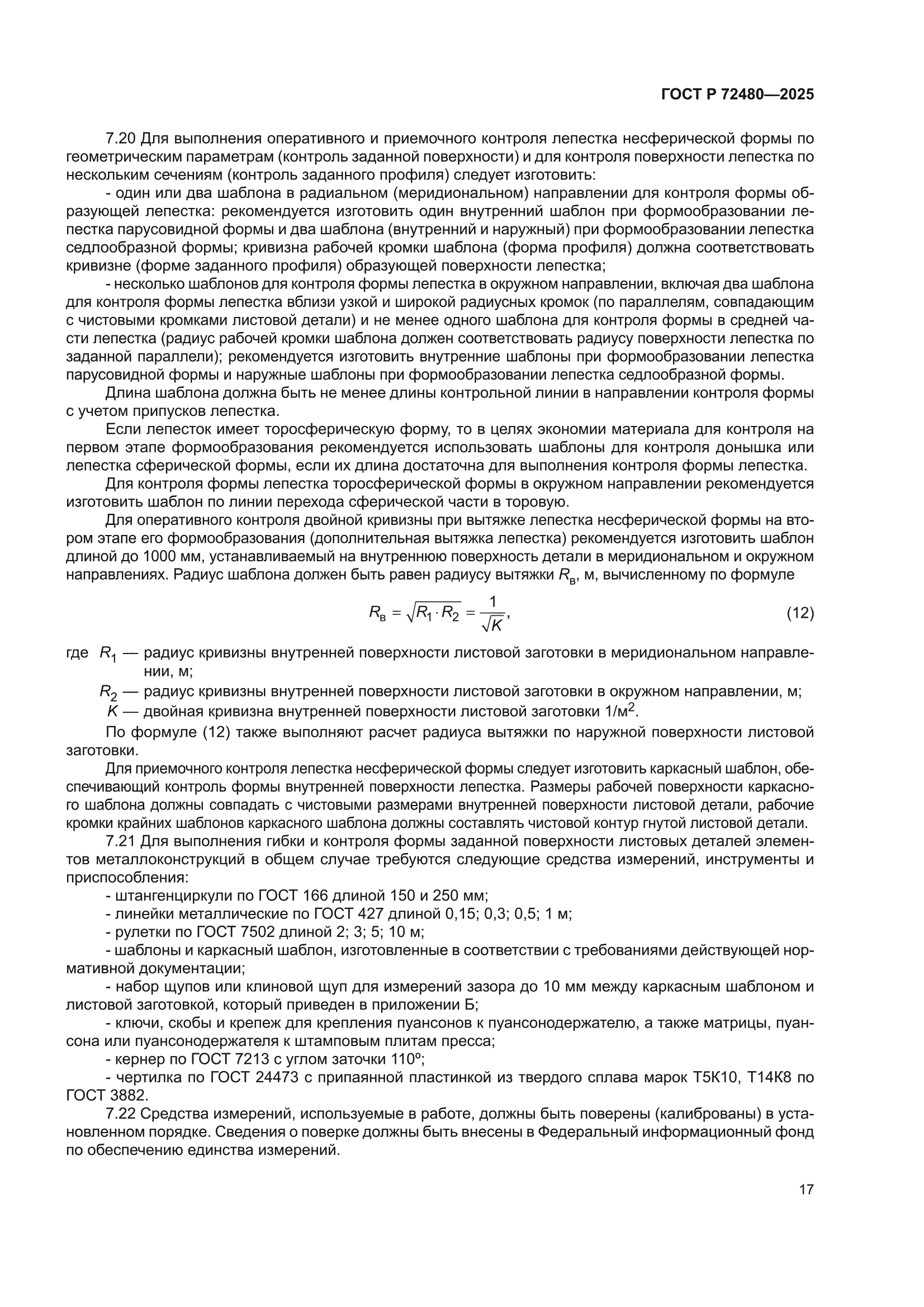

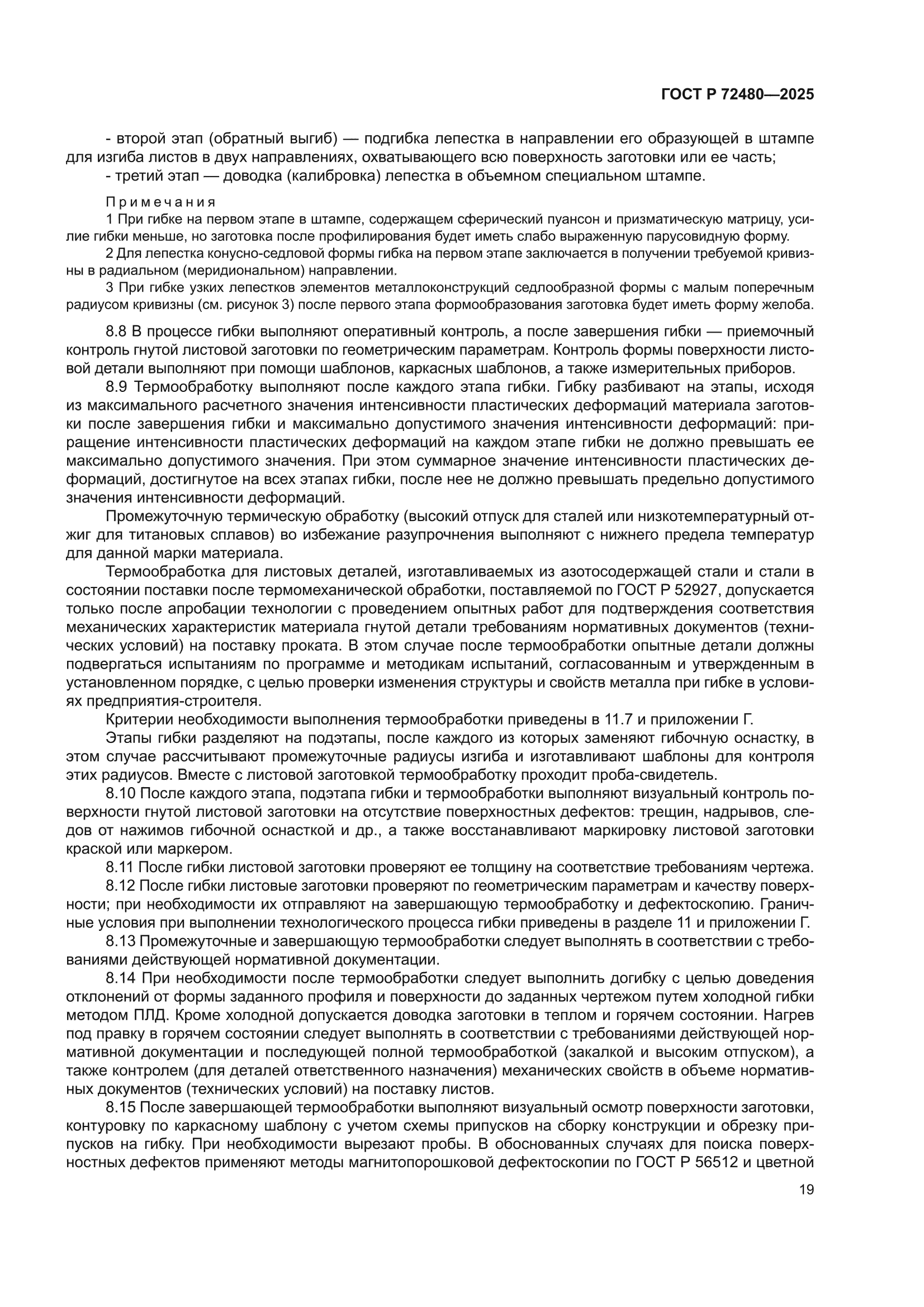

Область применения:	Настоящий стандарт устанавливает технологию гибки методом последовательного локального деформирования листовых деталей толщиной от 4 до 220 мм корпусных и других металлоконструкций, а также днищ по ГОСТ 6533 в холодном состоянии из судостроительных марок стали по ГОСТ 5520, ГОСТ 5521, ГОСТ Р 52927, ГОСТ 7350, стали марок АК; стали марок АК-Ш и АК-ШСВ; стали марок АК-СВ; марок АБ; высокомарганцовистой стали марки Ю3; сплавов типа ПТ-3В по ГОСТ 19807, 5В и 5ВА по техническим условиям на поставку указанных материалов. Настоящий стандарт распространяется на листовые детали элементов металлоконструкции, поверхность которых имеет двойную кривизну и представляет собой часть поверхности тела вращения как сферической, так и несферической (эллиптической, парусовидной, седлообразной, торовой, торосферической и др.) формы
