Скачать ГОСТ ISO 13935-1-2025 Материалы и изделия текстильные. Свойства швов на материалах и готовых текстильных изделиях при растяжении. Часть 1. Определение максимального усилия при разрыве шва методом полоскиДата актуализации: 01.01.2026  ГОСТ ISO 13935-1-2025
Материалы и изделия текстильные. Свойства швов на материалах и готовых текстильных изделиях при растяжении. Часть 1. Определение максимального усилия при разрыве шва методом полоски
| Обозначение: | ГОСТ ISO 13935-1-2025 |
| Статус: | принят |

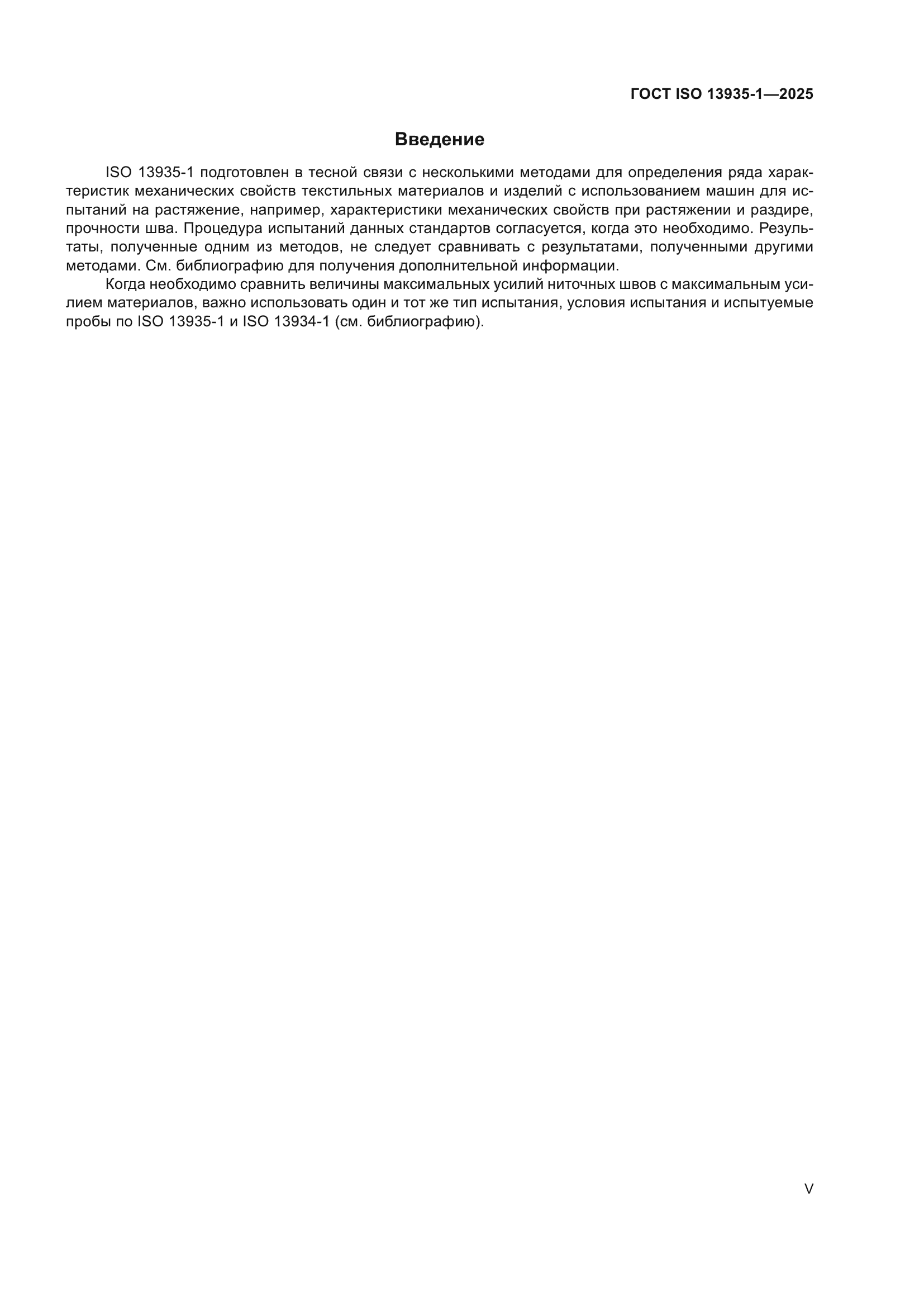

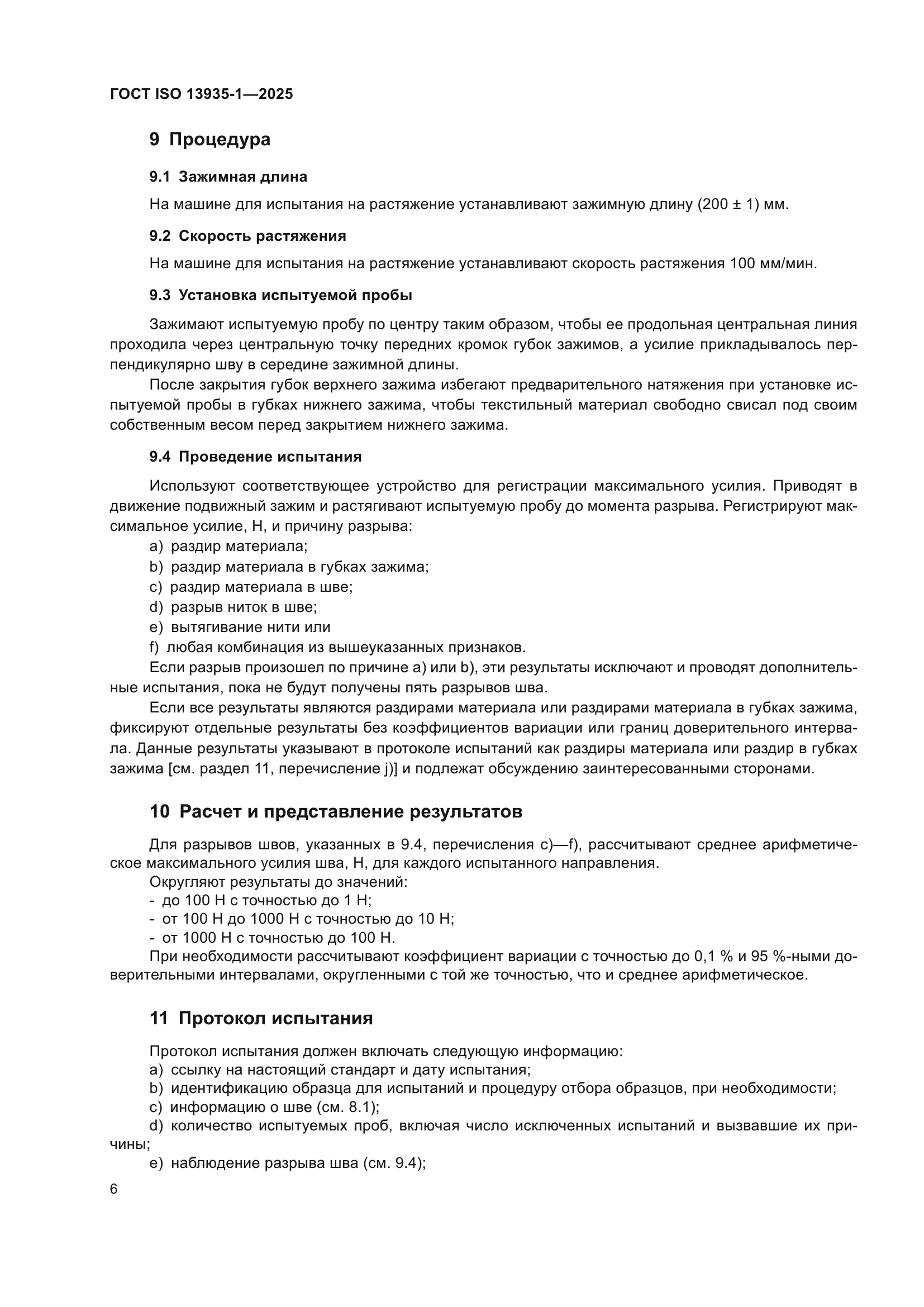

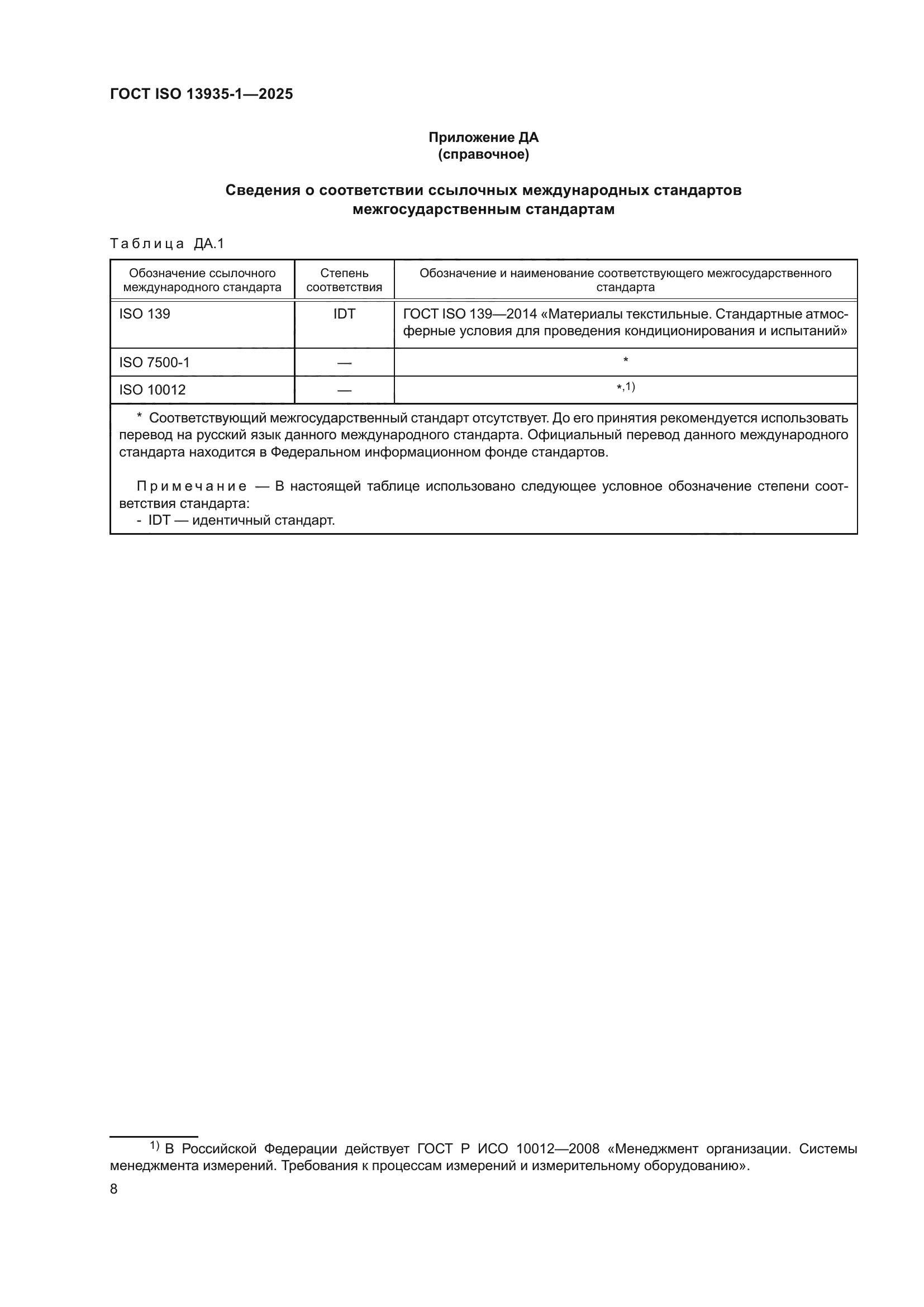

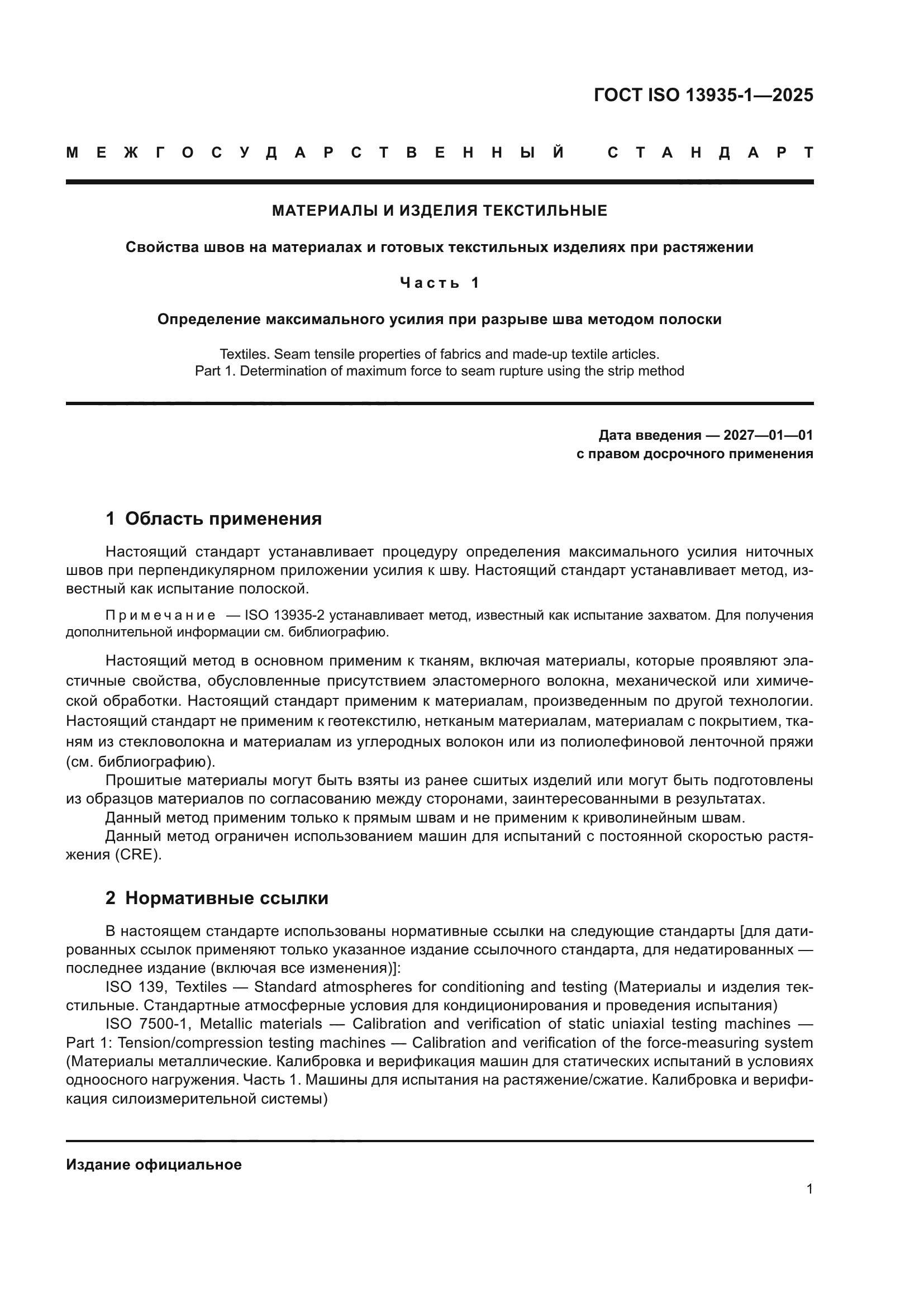

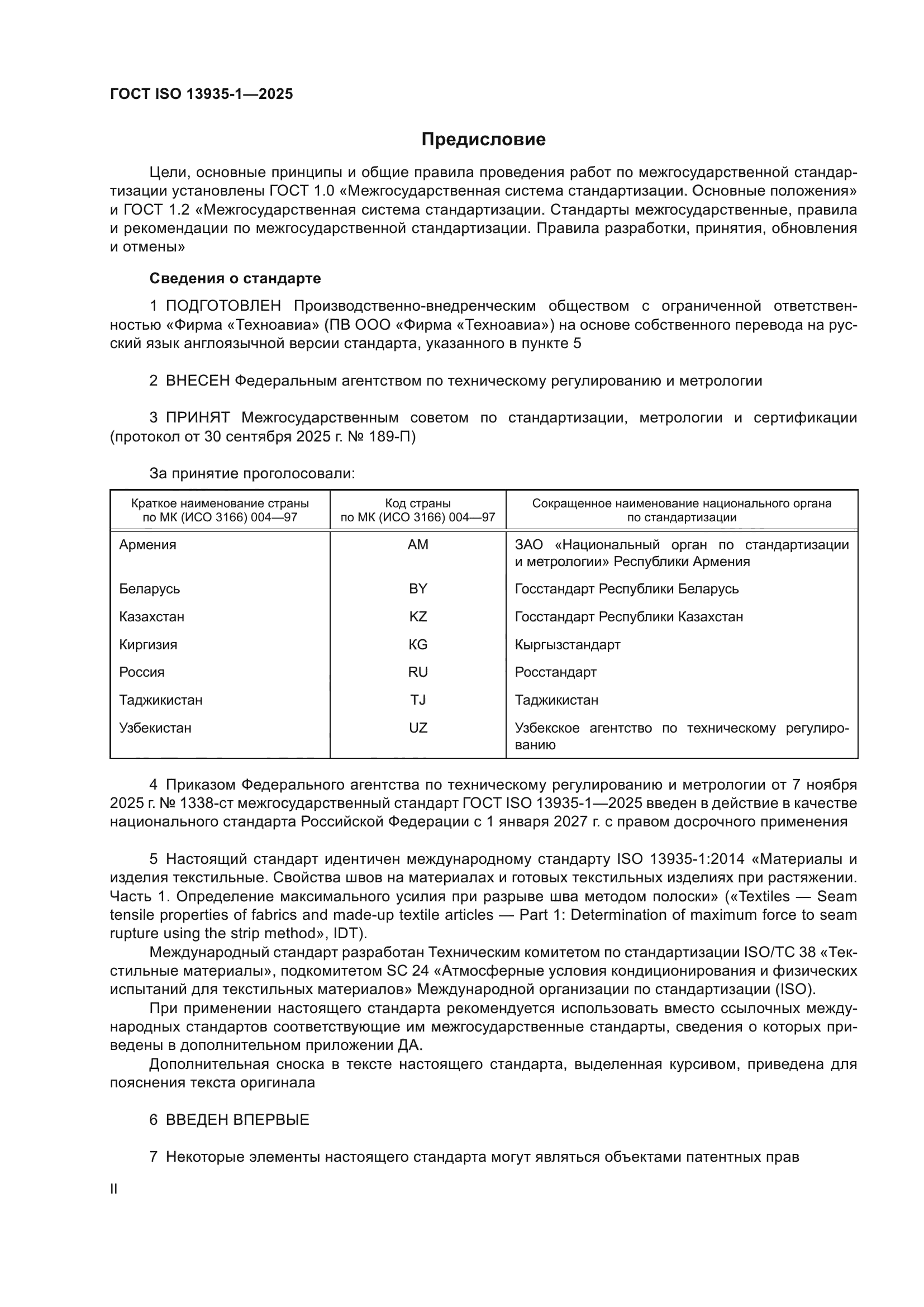

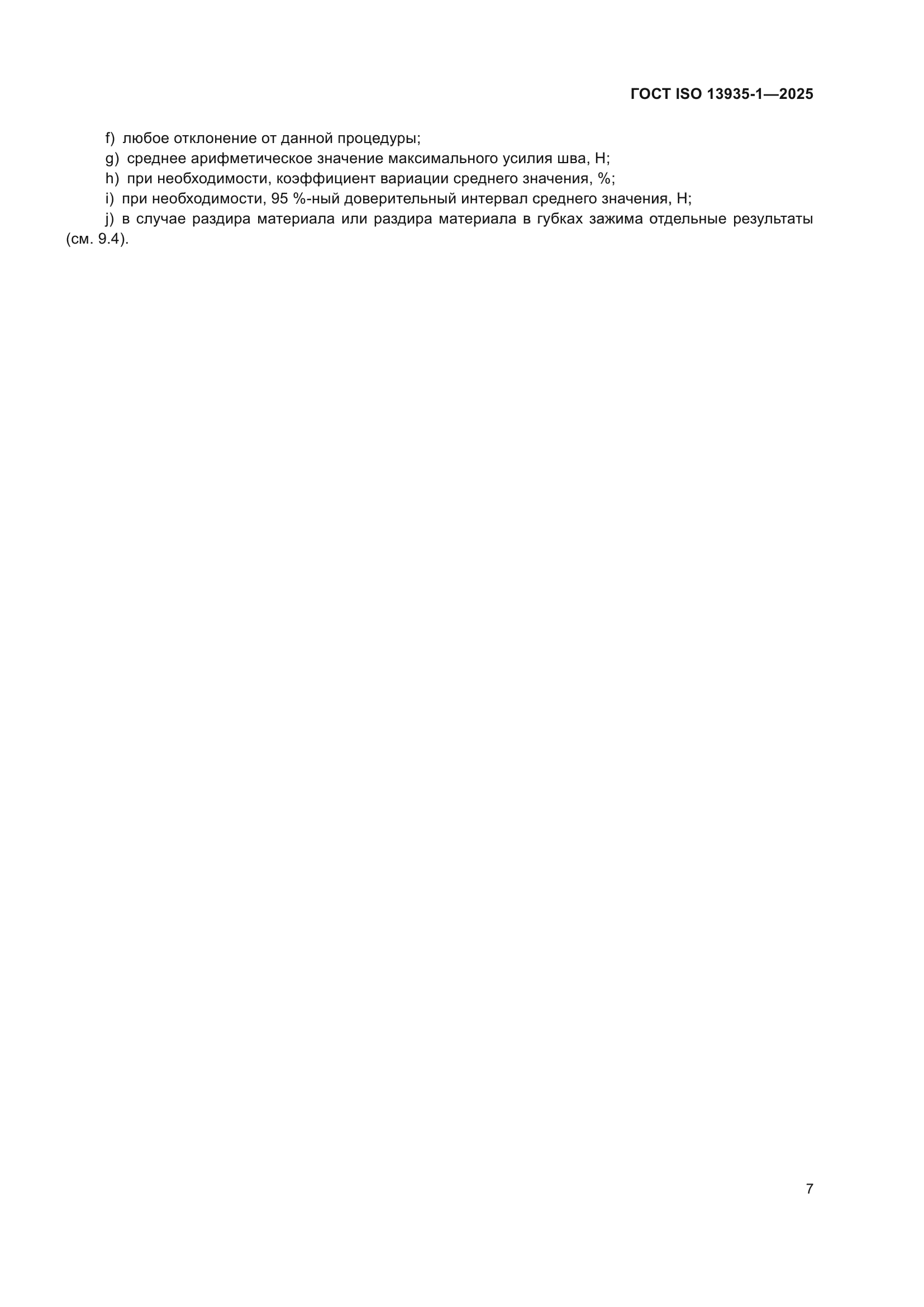

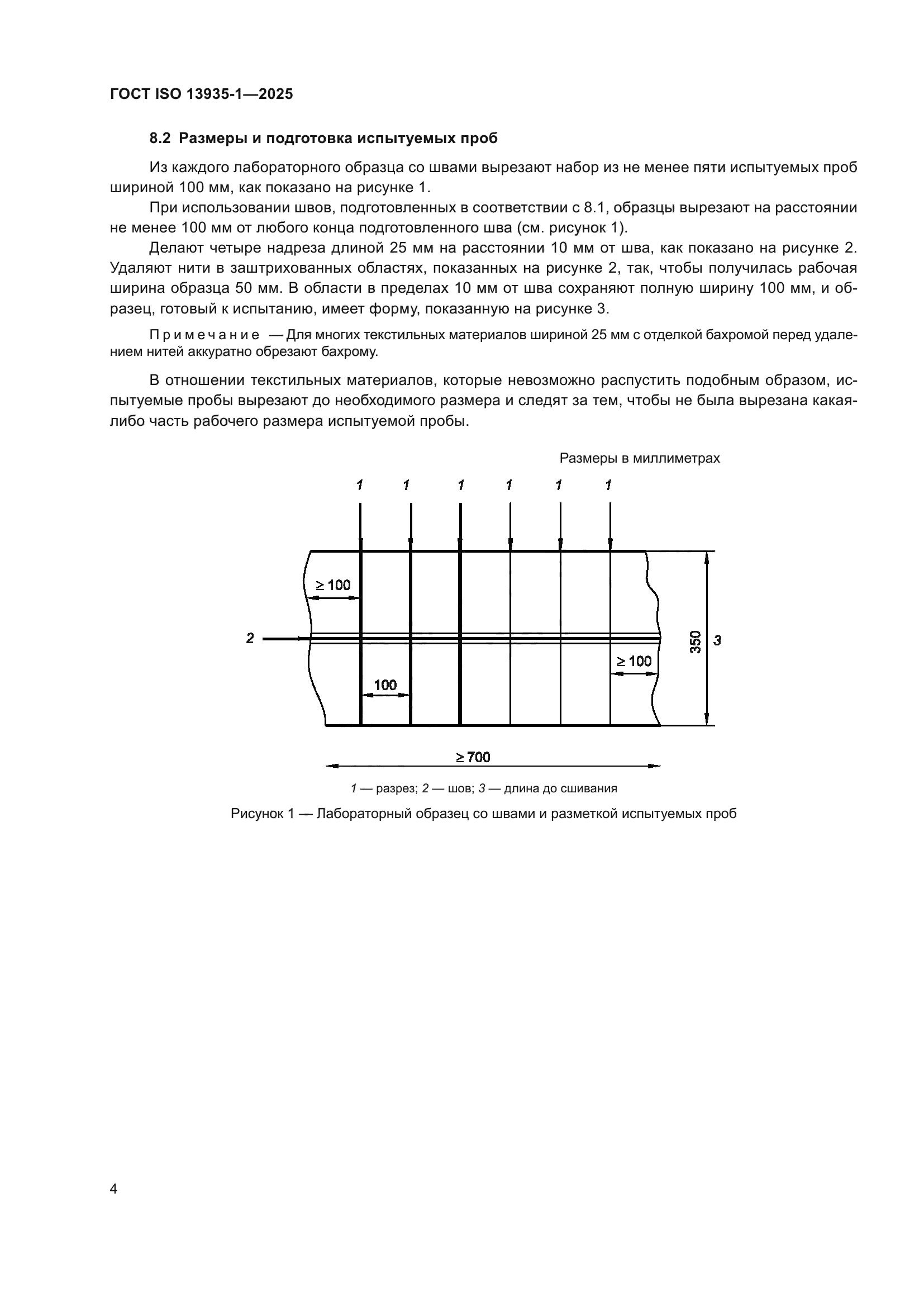

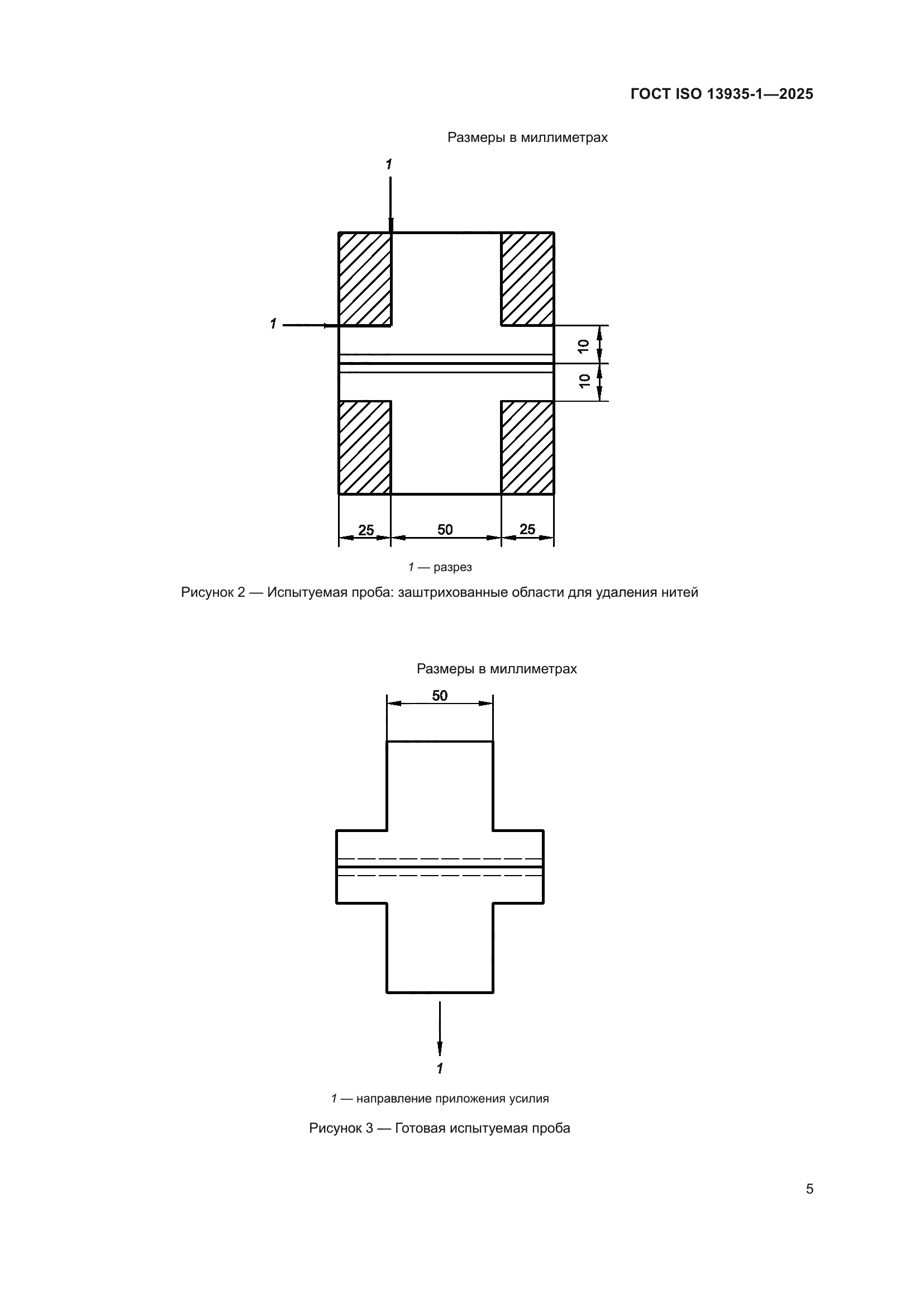

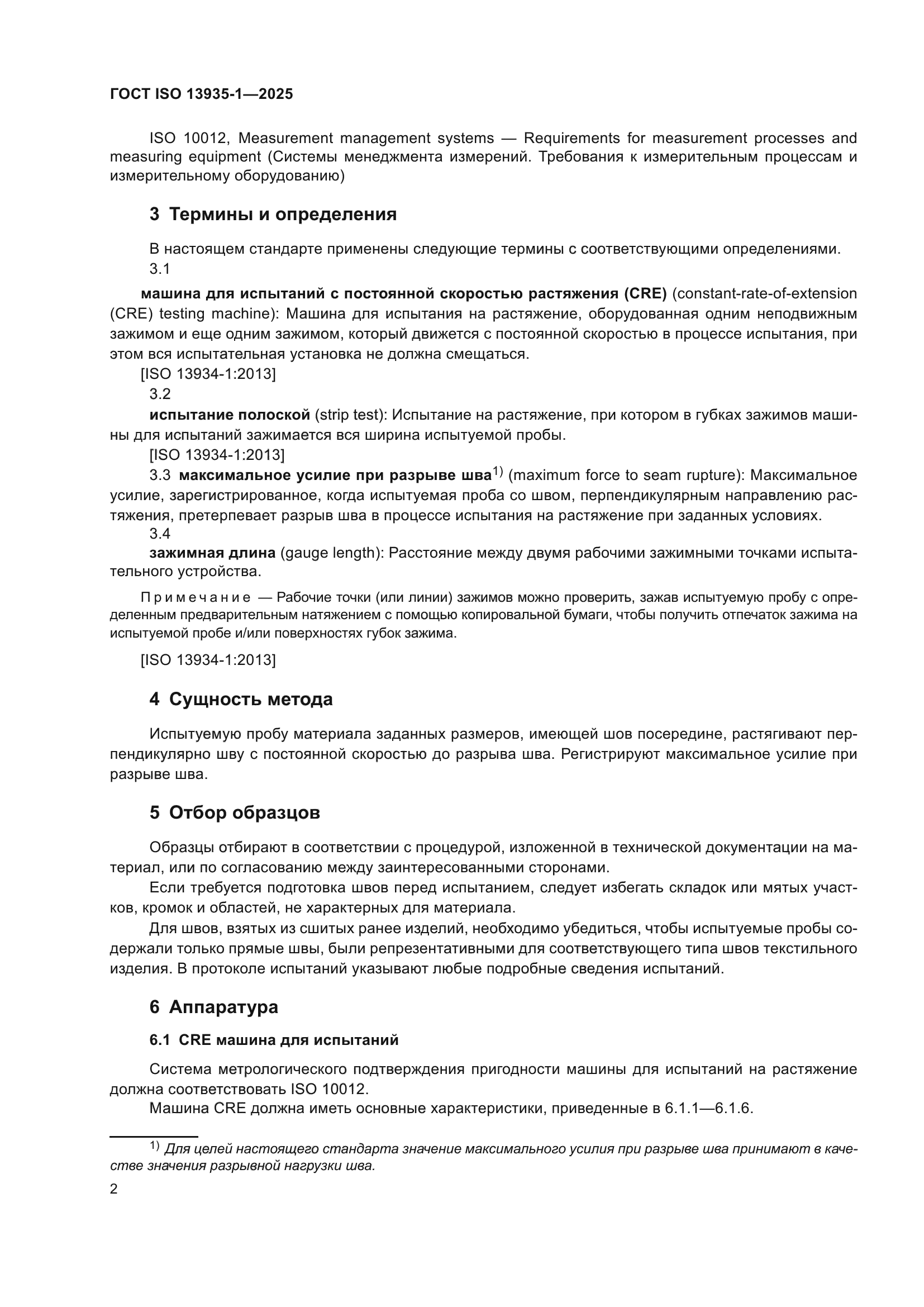

| Название рус.: | Материалы и изделия текстильные. Свойства швов на материалах и готовых текстильных изделиях при растяжении. Часть 1. Определение максимального усилия при разрыве шва методом полоски | | Название англ.: | Textiles. Seam tensile properties of fabrics and made-up textile articles. Part 1. Determination of maximum force to seam rupture using the strip method | | Дата актуализации текста: | 01.01.2026 | | Дата актуализации описания: | 01.01.2026 | | Дата регистрации: | 30.09.2025 | | Дата издания: | 25.11.2025 | | Дата введения: | 01.01.2027 | | Аутентичен стандартам: | ISO 13935-1:2014 | | Нормативные ссылки: | ISO 139;ISO 7500-1;ISO 10012 | | Область применения: | Настоящий стандарт устанавливает процедуру определения максимального усилия ниточных швов при перпендикулярном приложении усилия к шву. Настоящий стандарт устанавливает метод, известный как испытание полоской. Настоящий метод в основном применим к тканям, включая материалы, которые проявляют эластичные свойства, обусловленные присутствием эластомерного волокна, механической или химической обработки. Настоящий стандарт применим к материалам, произведенным по другой технологии. Настоящий стандарт не применим к геотекстилю, нетканым материалам, материалам с покрытием, тканям из стекловолокна и материалам из углеродных волокон или из полиолефиновой ленточной пряжи (см. библиографию). Прошитые материалы могут быть взяты из ранее сшитых изделий или могут быть подготовлены из образцов материалов по согласованию между сторонами, заинтересованными в результатах. Данный метод применим только к прямым швам и не применим к криволинейным швам. Данный метод ограничен использованием машин для испытаний с постоянной скоростью растяжения (CRE). | |

|
