Скачать ГОСТ Р ИСО 2553-2022 Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединенияДата актуализации: 01.06.2025  ГОСТ Р ИСО 2553-2022
Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения
| Обозначение: | ГОСТ Р ИСО 2553-2022 |
| Статус: | действующий |

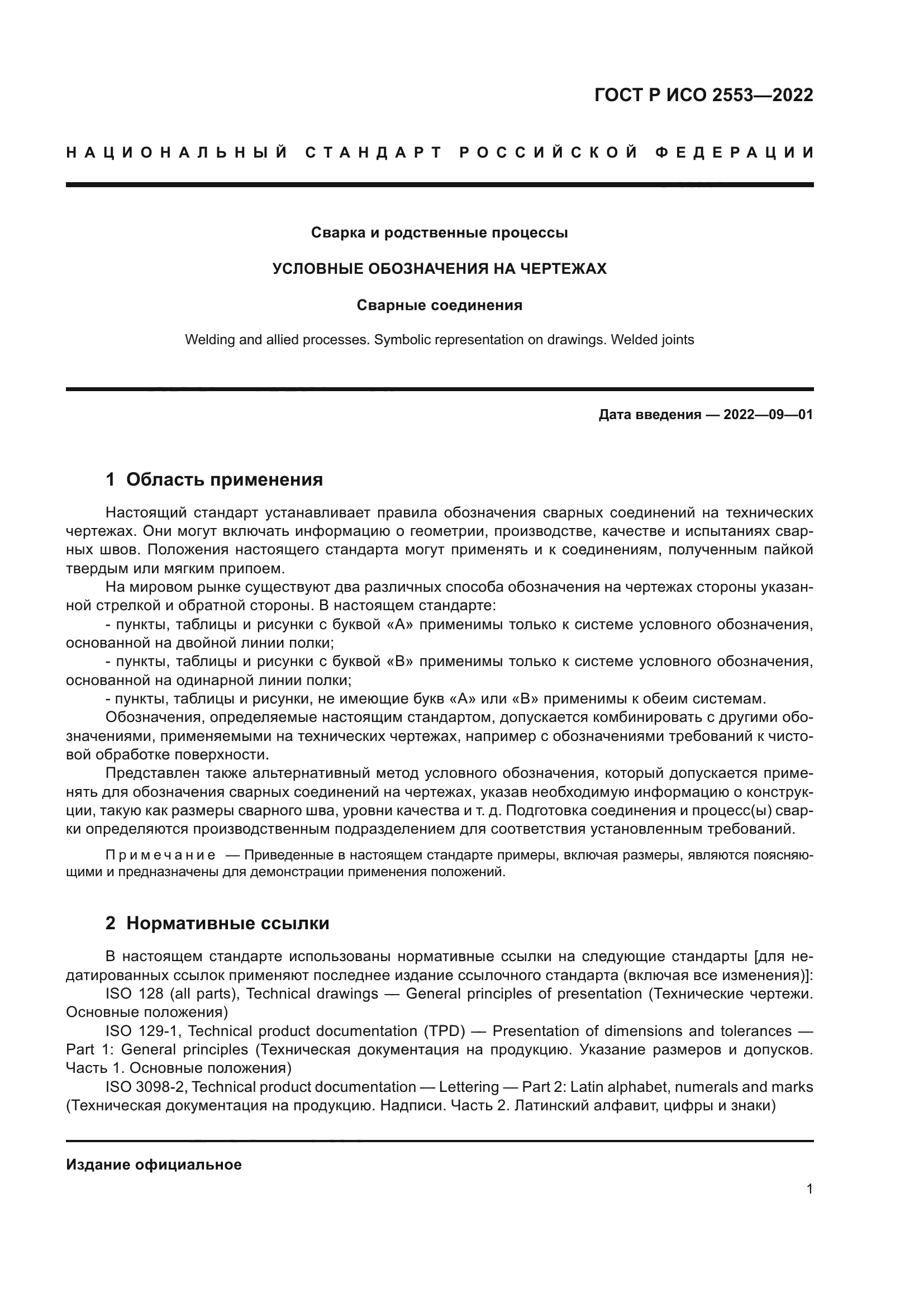

| Название рус.: | Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения | | Название англ.: | Welding and allied processes. Symbolic representation on drawings. Welded joints | | Дата актуализации текста: | 01.01.2023 | | Дата актуализации описания: | 01.07.2023 | | Дата издания: | 26.07.2022 | | Дата введения: | 01.09.2022 | | Взамен: |  ГОСТ Р ИСО 2553-2017 | | Аутентичен стандартам: | ISO 2553:2019 | | Нормативные ссылки: | ISO 128 (all parts);ISO 129-1;ISO 3098-2;ISO 4063;ISO/TR 25901 (all parts) | | Область применения: | Настоящий стандарт устанавливает правила обозначения сварных соединений на технических чертежах. Они могут включать информацию о геометрии, производстве, качестве и испытаниях сварных швов. Положения настоящего стандарта могут применять и к соединениям, полученным пайкой твердым или мягким припоем. На мировом рынке существуют два различных способа обозначения на чертежах стороны указанной стрелкой и обратной стороны. В настоящем стандарте: - пункты, таблицы и рисунки с буквой «A» применимы только к системе условного обозначения, основанной на двойной линии полки; - пункты, таблицы и рисунки с буквой «B» применимы только к системе условного обозначения, основанной на одинарной линии полки; - пункты, таблицы и рисунки, не имеющие букв «A» или «B» применимы к обеим системам | |

|
