Скачать ГОСТ ISO 22826-2017 Испытания разрушающие сварных швов металлических материалов. Испытания на твердость узких сварных соединений, выполненных лазерной и электронно-лучевой сваркой (определение твердости по Виккерсу и Кнупу)Дата актуализации: 01.01.2024  ГОСТ ISO 22826-2017
Испытания разрушающие сварных швов металлических материалов. Испытания на твердость узких сварных соединений, выполненных лазерной и электронно-лучевой сваркой (определение твердости по Виккерсу и Кнупу)
| Обозначение: | ГОСТ ISO 22826-2017 |
| Статус: | действующий |

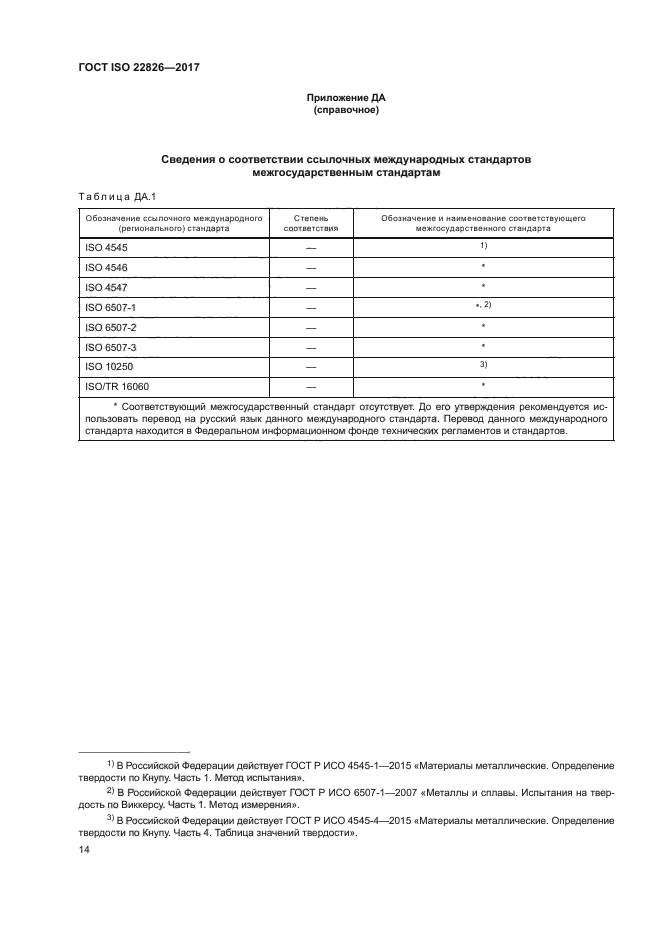

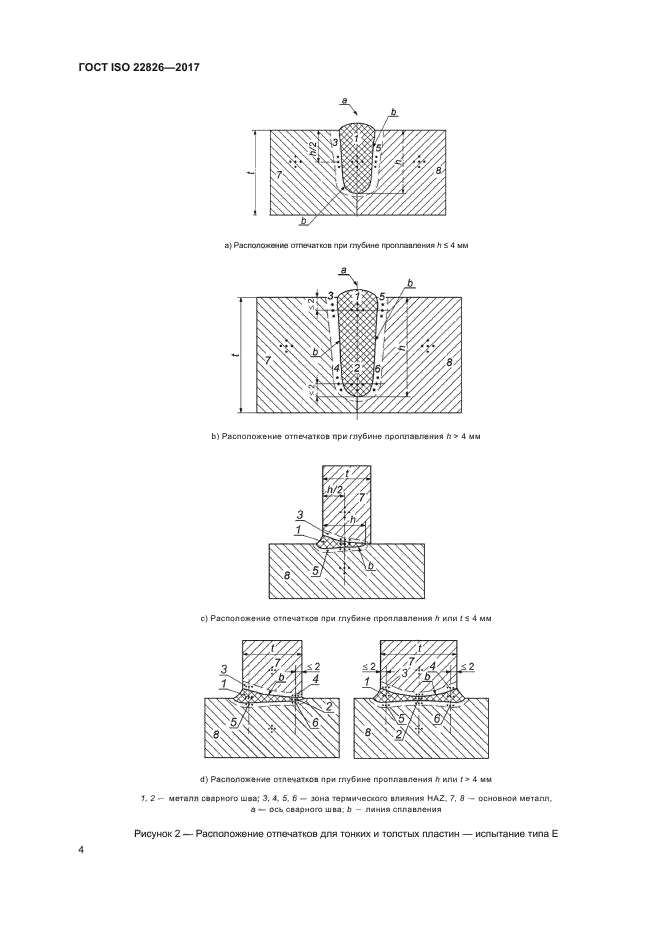

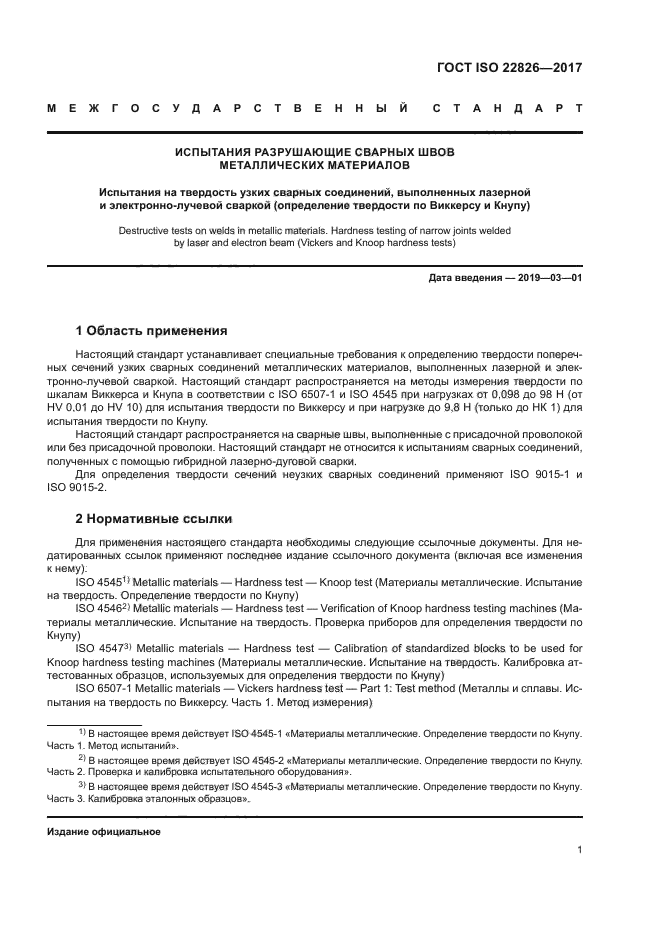

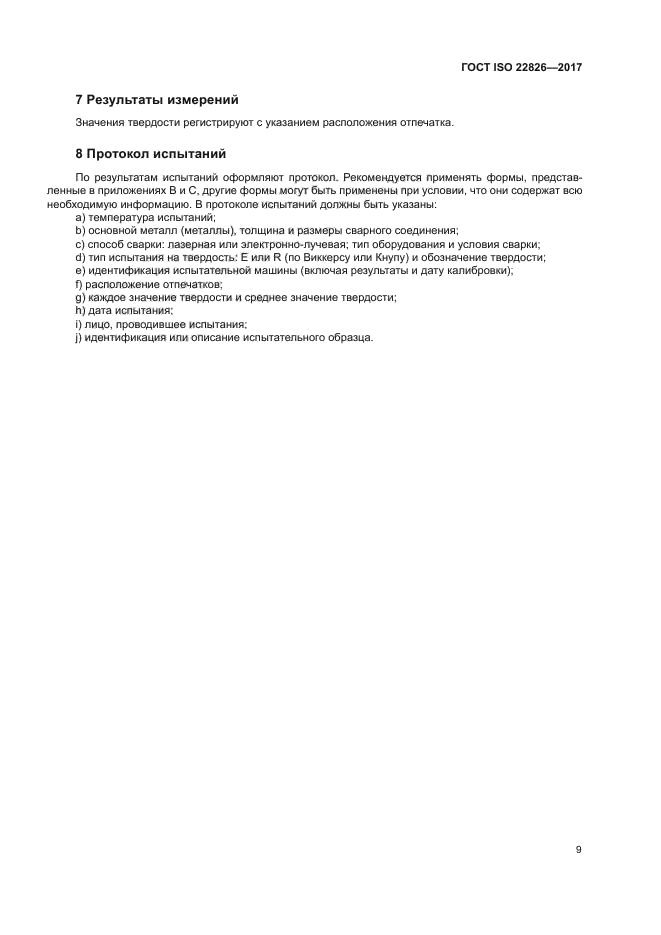

| Название рус.: | Испытания разрушающие сварных швов металлических материалов. Испытания на твердость узких сварных соединений, выполненных лазерной и электронно-лучевой сваркой (определение твердости по Виккерсу и Кнупу) | | Название англ.: | Destructive tests on welds in metallic materials. Hardness testing of narrow joints welded by laser and electron beam (Vickers and Knoop hardness tests) | | Дата актуализации текста: | 01.01.2019 | | Дата актуализации описания: | 01.07.2023 | | Дата регистрации: | 30.11.2017 | | Дата издания: | 16.11.2018 | | Дата введения: | 01.03.2019 | | Аутентичен стандартам: | ISO 22826:2005 | | Нормативные ссылки: | ISO 4545-1;ISO 4545-2;ISO 4545-3;ISO 6507-1;ISO 6507-2;ISO 6507-3;ISO/ТR 16060;ISO 4545-4 | | Область применения: | Настоящий стандарт устанавливает специальные требования к определению твердости поперечных сечений узких сварных соединений металлических материалов, выполненных лазерной и электронно-лучевой сваркой. Настоящий стандарт распространяется на методы измерения твердости по шкалам Виккерса и Кнупа в соответствии с ISO 6507-1 и ISO 4545 при нагрузках от 0,098 до 98 Н (от HV 0,01 до HV 10) для испытания твердости по Виккерсу и при нагрузке до 9,8 Н (только до НК 1) для испытания твердости по Кнупу. Настоящий стандарт распространяется на сварные швы, выполненные с присадочной проволокой или без присадочной проволоки. Настоящий стандарт не относится к испытаниям сварных соединений, полученных с помощью гибридной лазерно-дуговой сварки. Для определения твердости сечений неузких сварных соединений применяют ISO 9015-1 и ISO 9015-2 | |
|

|
