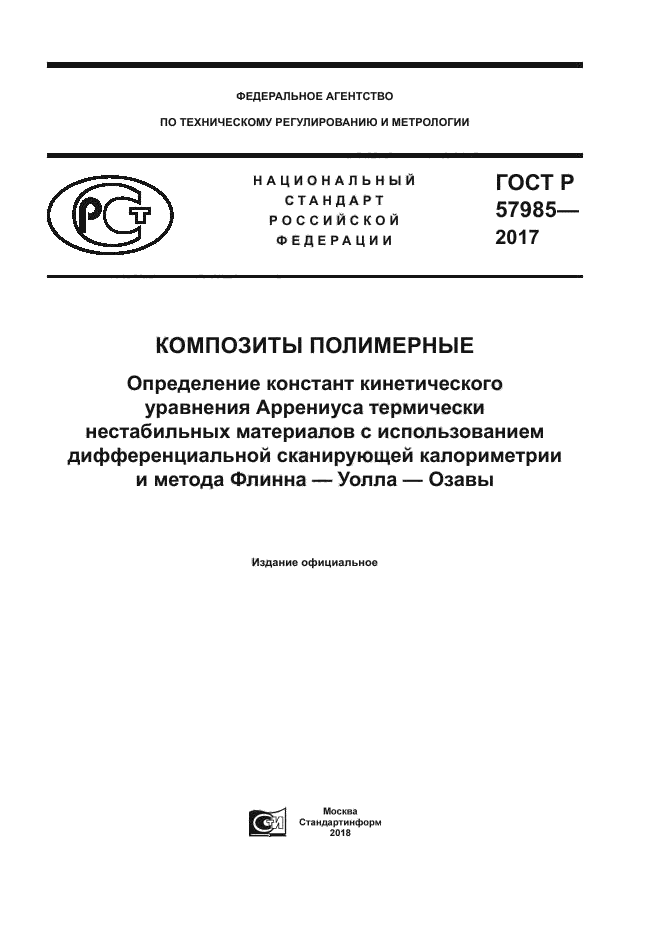

Скачать ГОСТ Р 57985-2017 Композиты полимерные. Определение констант кинетического уравнения Аррениуса термически нестабильных материалов с использованием дифференциальной сканирующей калориметрии и метода Флинна-Уолла-ОзавыДата актуализации: 01.01.2024  ГОСТ Р 57985-2017
Композиты полимерные. Определение констант кинетического уравнения Аррениуса термически нестабильных материалов с использованием дифференциальной сканирующей калориметрии и метода Флинна-Уолла-Озавы
| Обозначение: | ГОСТ Р 57985-2017 |
| Статус: | действующий |

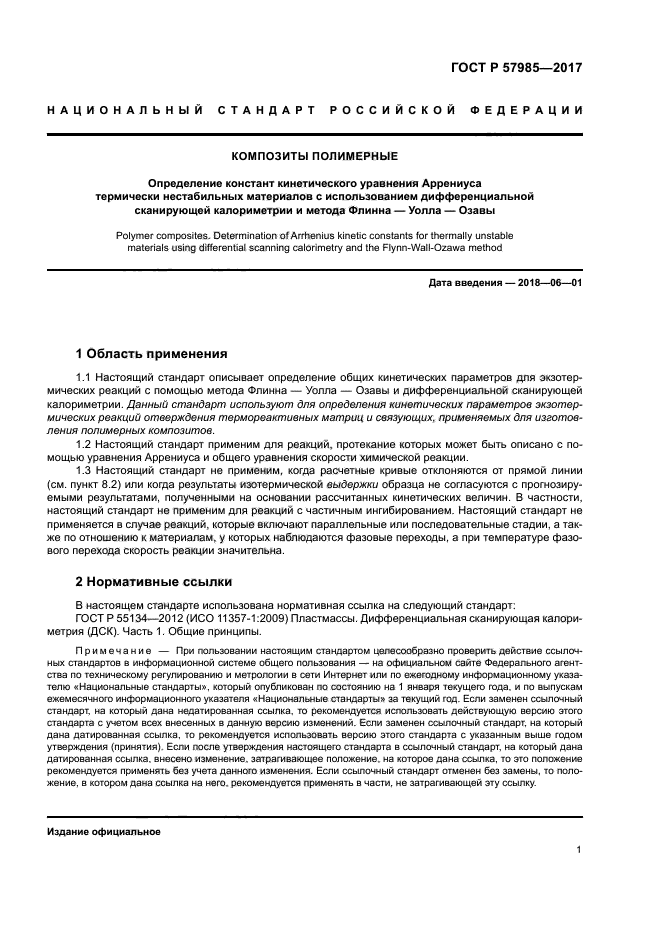

| Название рус.: | Композиты полимерные. Определение констант кинетического уравнения Аррениуса термически нестабильных материалов с использованием дифференциальной сканирующей калориметрии и метода Флинна-Уолла-Озавы | | Название англ.: | Polymer composites. Determination of Arrhenius kinetic constants for thermally unstable materials using differential scanning calorimetry and the Flynn-Wall-Ozawa method | | Дата актуализации текста: | 21.04.2018 | | Дата актуализации описания: | 01.07.2023 | | Дата издания: | 10.01.2018 | | Дата введения: | 01.06.2018 | | Содержит требования: | ASTM E698-16 | | Нормативные ссылки: |  ГОСТ Р 55134-2012 | | Область применения: | Настоящий стандарт описывает определение общих кинетических параметров для экзотермических реакций с помощью метода Флинна-Уолла-Озавы и дифференциальной сканирующей калориметрии. Данный стандарт используют для определения кинетических параметров экзотермических реакций отверждения термореактивных матриц и связующих, применяемых для изготовления полимерных композитов. Настоящий стандарт применим для реакций, протекание которых может быть описано с помощью уравнения Аррениуса и общего уравнения скорости химической реакции. Настоящий стандарт не применим, когда расчетные кривые отклоняются от прямой линии (см. пункт 8.2) или когда результаты изотермической выдержки образца не согласуются с прогнозируемыми результатами, полученными на основании рассчитанных кинетических величин. В частности, настоящий стандарт не применим для реакций с частичным ингибированием. Настоящий стандарт не применяется в случае реакций, которые включают параллельные или последовательные стадии, а также по отношению к материалам, у которых наблюдаются фазовые переходы, а при температуре фазового перехода скорость реакции значительна | |
|

|
