ГОСТ Р ИСО 12164-1-2013

Хвостовики инструментов полые конические (HSK). Типы А и С. Основные размеры

Обозначение: ГОСТ Р ИСО 12164-1-2013
Статус:действующий
Название рус.:Хвостовики инструментов полые конические (HSK). Типы А и С. Основные размеры
Дата актуализации текста:06.04.2015
Дата актуализации описания:01.07.2023
Дата издания:29.05.2020
Дата введения:01.07.2014
Код ОКП:392800
Взамен:ГОСТ Р 51547-2000
Аутентичен стандартам:ISO 12164-1:2001
Нормативные ссылки:ISO 1101;ISO 2768-1:1989;ISO 3040:1990

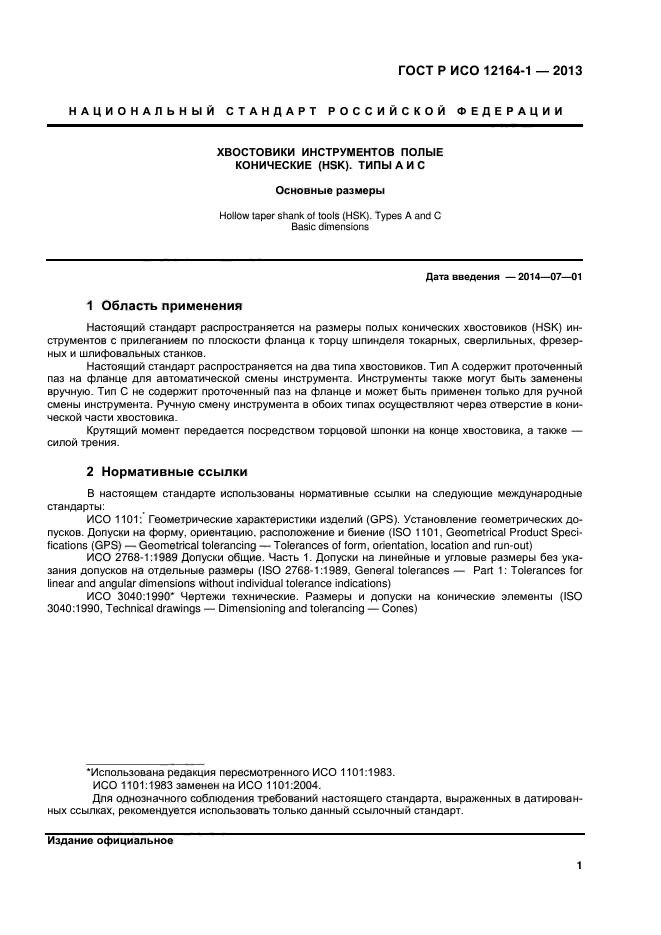

Область применения:Настоящий стандарт распространяется на размеры полых конических хвостовиков (HSK) инструментов с прилеганием по плоскости фланца к торцу шпинделя токарных, сверлильных, фрезерных и шлифовальных станков. Настоящий стандарт распространяется на два типа хвостовиков. Тип А содержит проточенный паз на фланце для автоматической смены инструмента. Инструменты также могут быть заменены вручную. Тип С не содержит проточенный паз на фланце и может быть применен только для ручной смены инструмента. Ручную смену инструмента в обоих типах осуществляют через отверстие в конической части хвостовика. Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения
