ГОСТ Р 53561-2009

Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования

Обозначение:	ГОСТ Р 53561-2009
Статус:	отменён
Название рус.:	Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования
Название англ.:	Pipelines valves. Jaskets of oval, ostagonal section, lens steel for valves flanges. Design, dimension and general technical requirements
Дата актуализации текста:	01.01.2021
Дата актуализации описания:	01.07.2023
Дата издания:	16.03.2010
Дата введения:	01.04.2010
Дата окончания срока действия:	01.01.2021
Код ОКП:	370000
На территории РФ пользоваться:	ГОСТ 34655-2020
Нормативные ссылки:	ГОСТ 5632-72;ГОСТ 5632-2014;ГОСТ 1050-2013;ГОСТ 4543-2016;ГОСТ 33259-2015
Область применения:	Настоящий стандарт устанавливает конструкцию, размеры и общие технические требования на уплотнительные стальные прокладки овального, восьмиугольного сечения для фланцевых соединений арматуры с фланцами, имеющими уплотнительную поверхность исполнения 7 по ГОСТ 12815 и исполнения J по ИСО 7005-1, а также конструкцию, размеры и общие технические требования на линзовые прокладки с фланцами, имеющими уплотнительную поверхность исполнения 6 по ГОСТ 12815. Настоящий стандарт распространяется на уплотнительные прокладки овального, восьмиугольного сечения для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см2) по ГОСТ 12815 и ISO 7005-1, а также на линзовые прокладки для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см2) по ГОСТ 12815
Список изменений:	№0 от 23.08.2011 (рег. 23.08.2011) «Дата введения перенесена» №0 от 28.06.2012 (рег. 28.06.2012) «Дата введения перенесена» №1 от 31.08.2018 (рег. 19.03.2018) «»

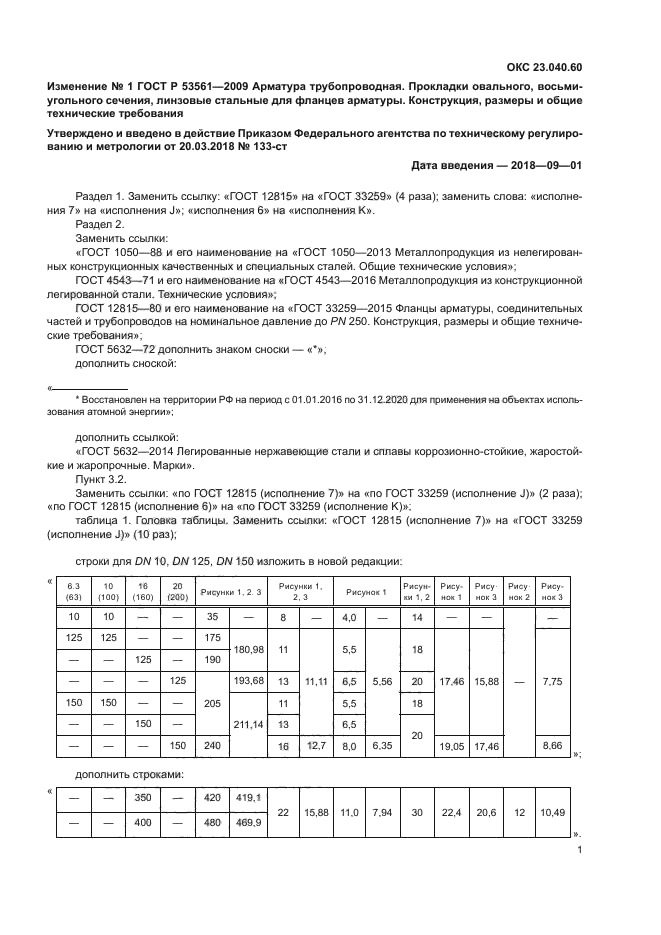

Приложение №1:	Изменение №1 к ГОСТ Р 53561-2009

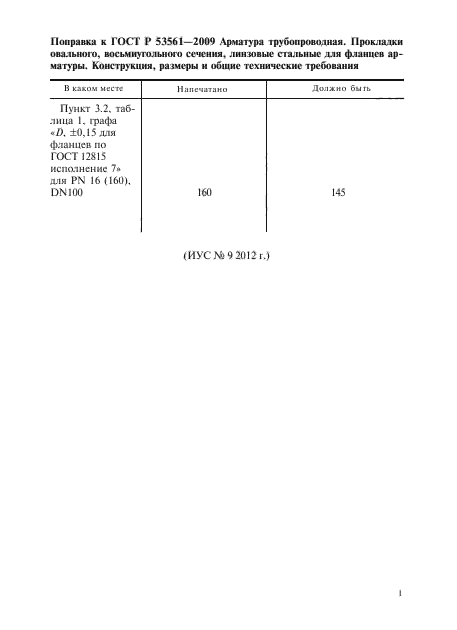

Приложение №2:	Поправка к ГОСТ Р 53561-2009
Приложение №3:	Поправка к ГОСТ Р 53561-2009
