Скачать ГОСТ 17530-72 Оправки кулачковые фланцевые. Конструкция и размеры

Дата актуализации: 01.01.2024

ГОСТ 17530-72

Оправки кулачковые фланцевые. Конструкция и размеры

Обозначение: ГОСТ 17530-72
Статус:заменён
Название рус.:Оправки кулачковые фланцевые. Конструкция и размеры
Название англ.:Flanged cam arbors. Design and dimensions
Дата актуализации текста:06.04.2015
Дата актуализации описания:01.07.2023
Дата издания:12.04.1972
Дата введения:01.01.1974
Дата окончания срока действия:01.01.1999
Код ОКП:392880;396100
Взамен:МН 5268-63
Заменяющий:ГОСТ 31.1066.04-97
Нормативные ссылки:ГОСТ 17528-72;ГОСТ 22038-76;ГОСТ 1478-75;ГОСТ 2789-73;ГОСТ 4543-71;ГОСТ 9.073-77;ГОСТ 12595-72;ГОСТ 16093-70;ГОСТ 10549-63;ГОСТ 8820-69;ГОСТ 22129-76;ГОСТ 5950-73;ГОСТ 9389-75;ГОСТ 1050-74;ГОСТ 16118-70;СТ СЭВ 182-75

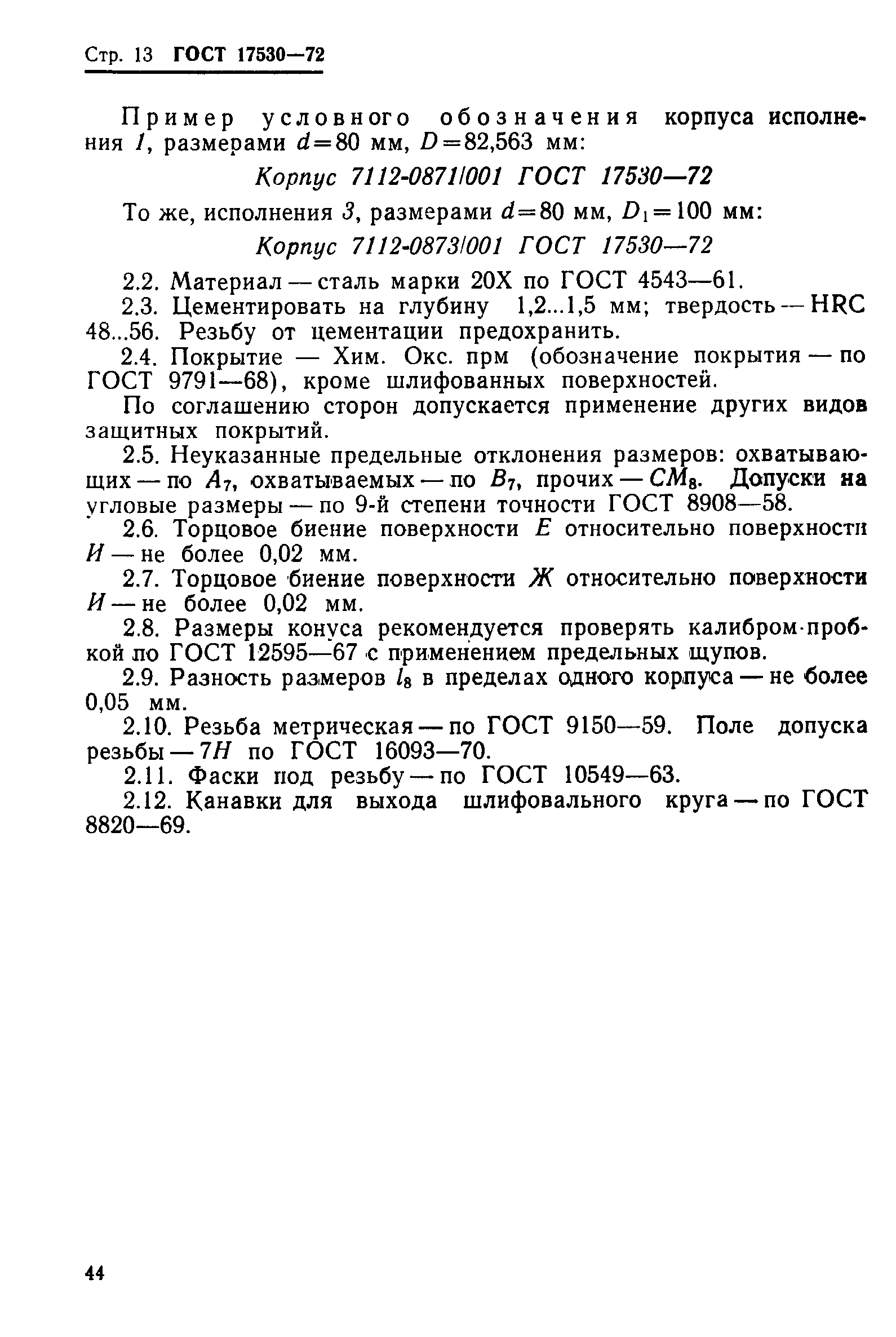

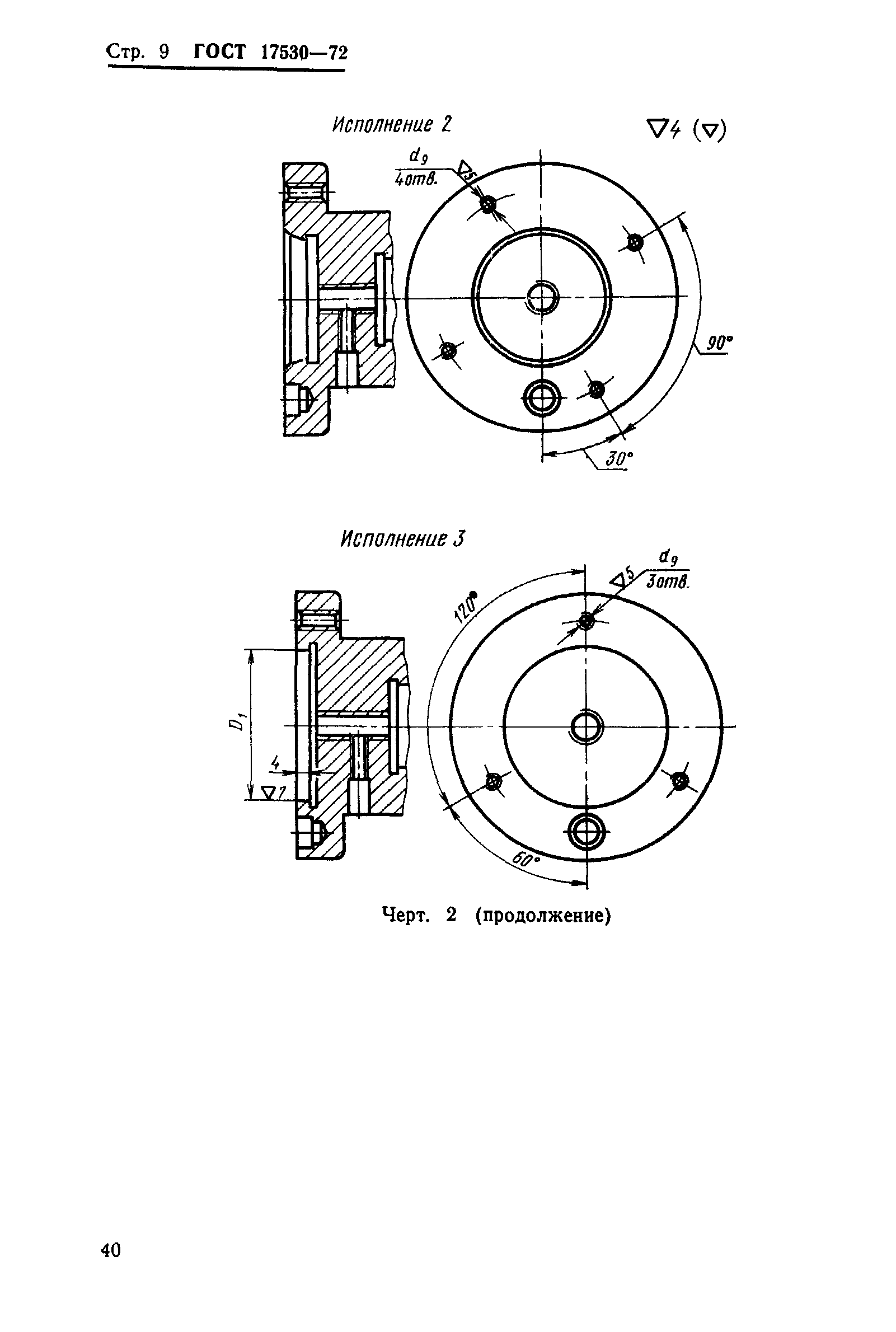

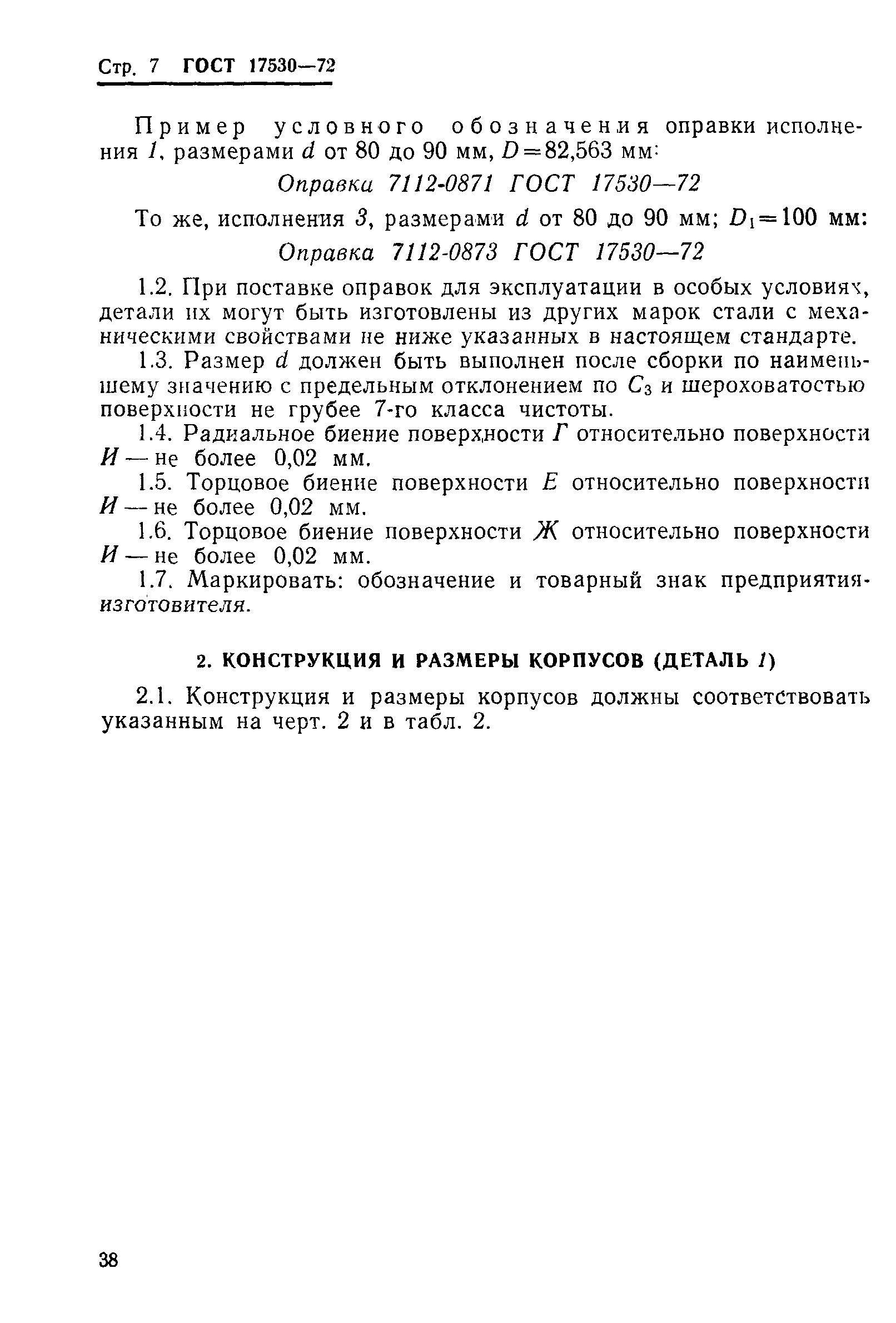

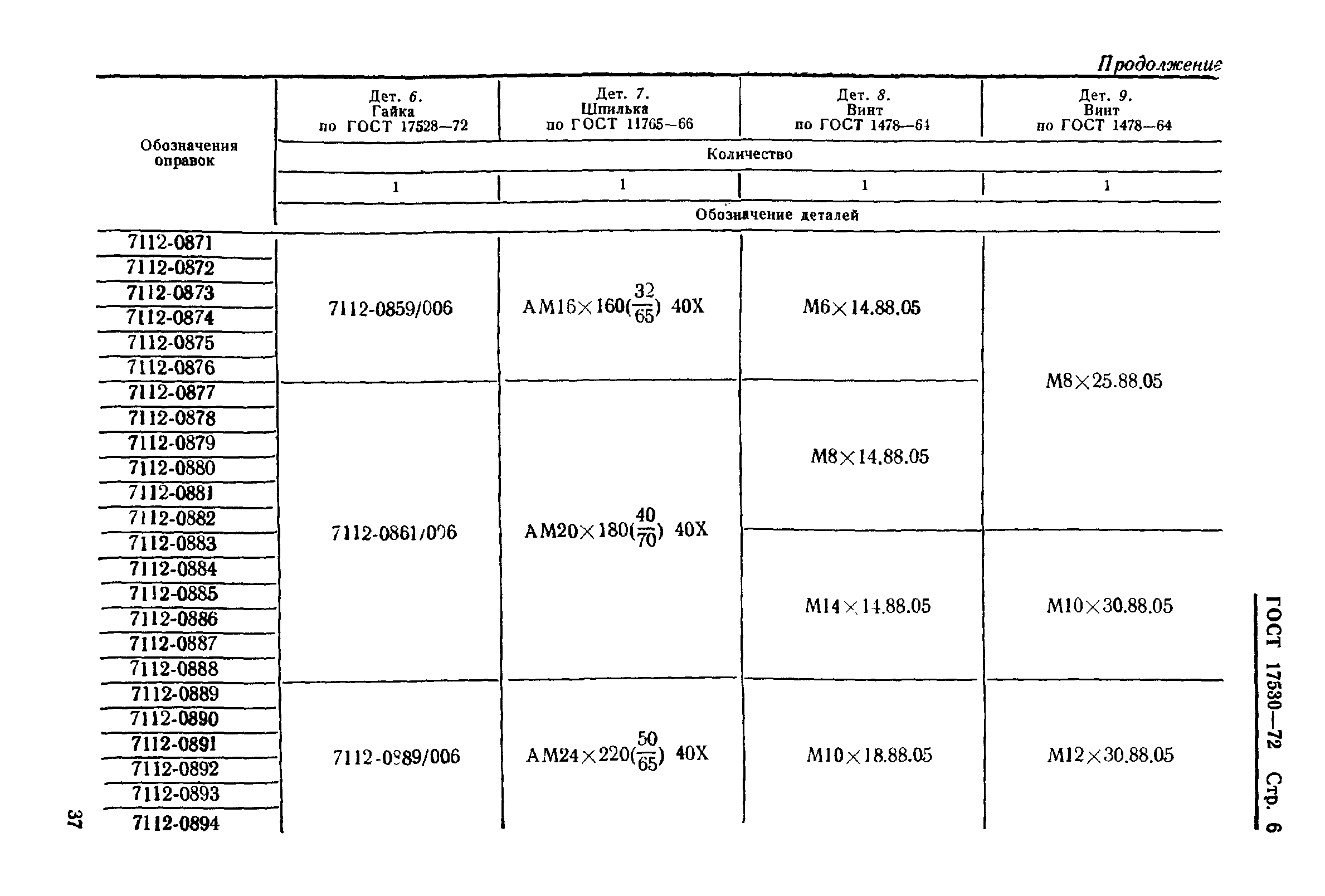

Область применения:Настоящий стандарт распространяется на кулачковые фланцевые оправки, предназначенные для установки и закрепления толстостенных заготовок при механической обработке на токарных, круглошлифовальных и других станках. 1. Конструкция и размеры оправок 2. Конструкция и размеры корпусов (деталь 1) 3. Конструкция и размеры кулачков (деталь 2) 4. Конструкция и размеры втулок (деталь 3) 5. Конструкция и размеры пружинных колец (деталь 4) 6. Конструкция и размеры пружин (деталь 5)

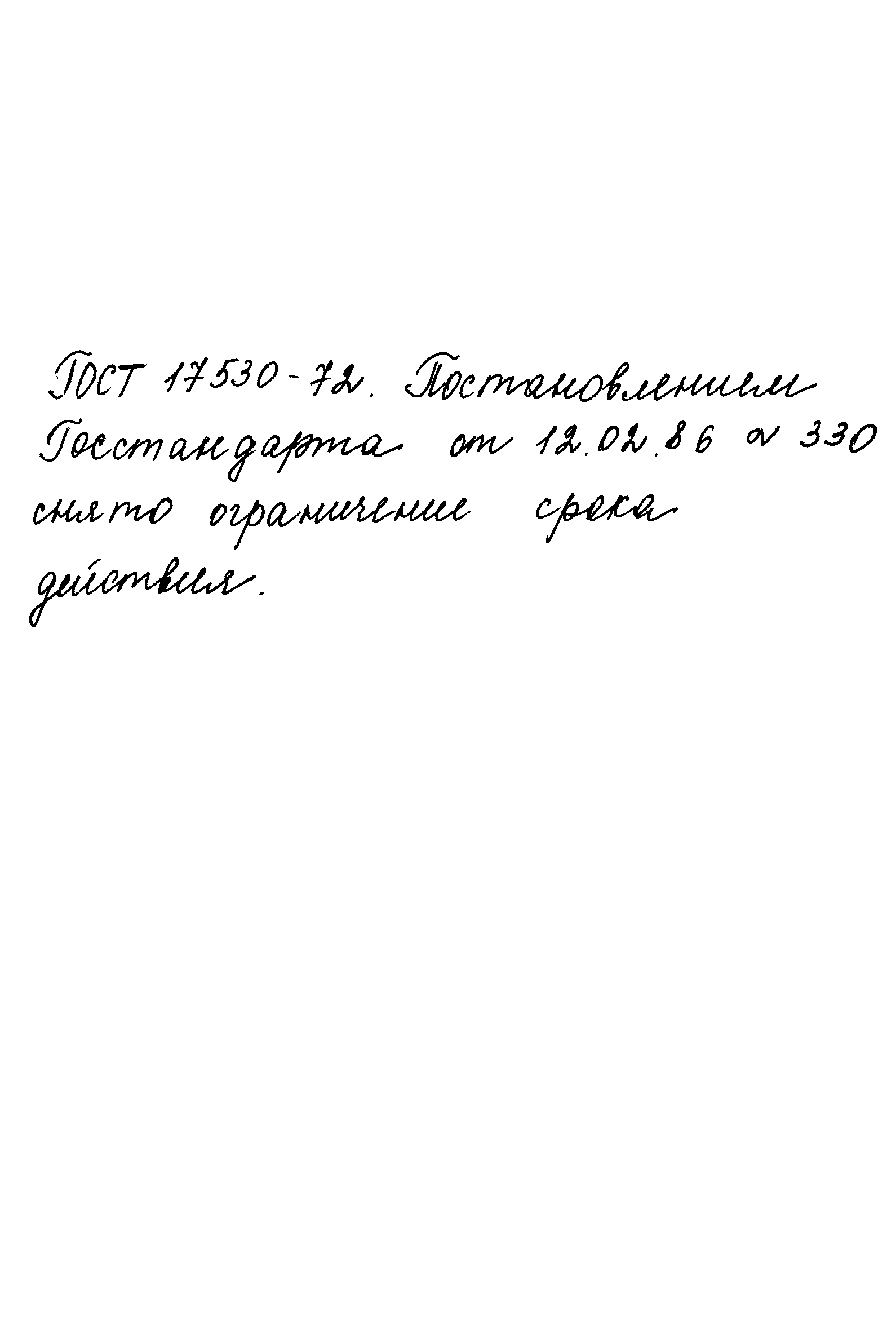

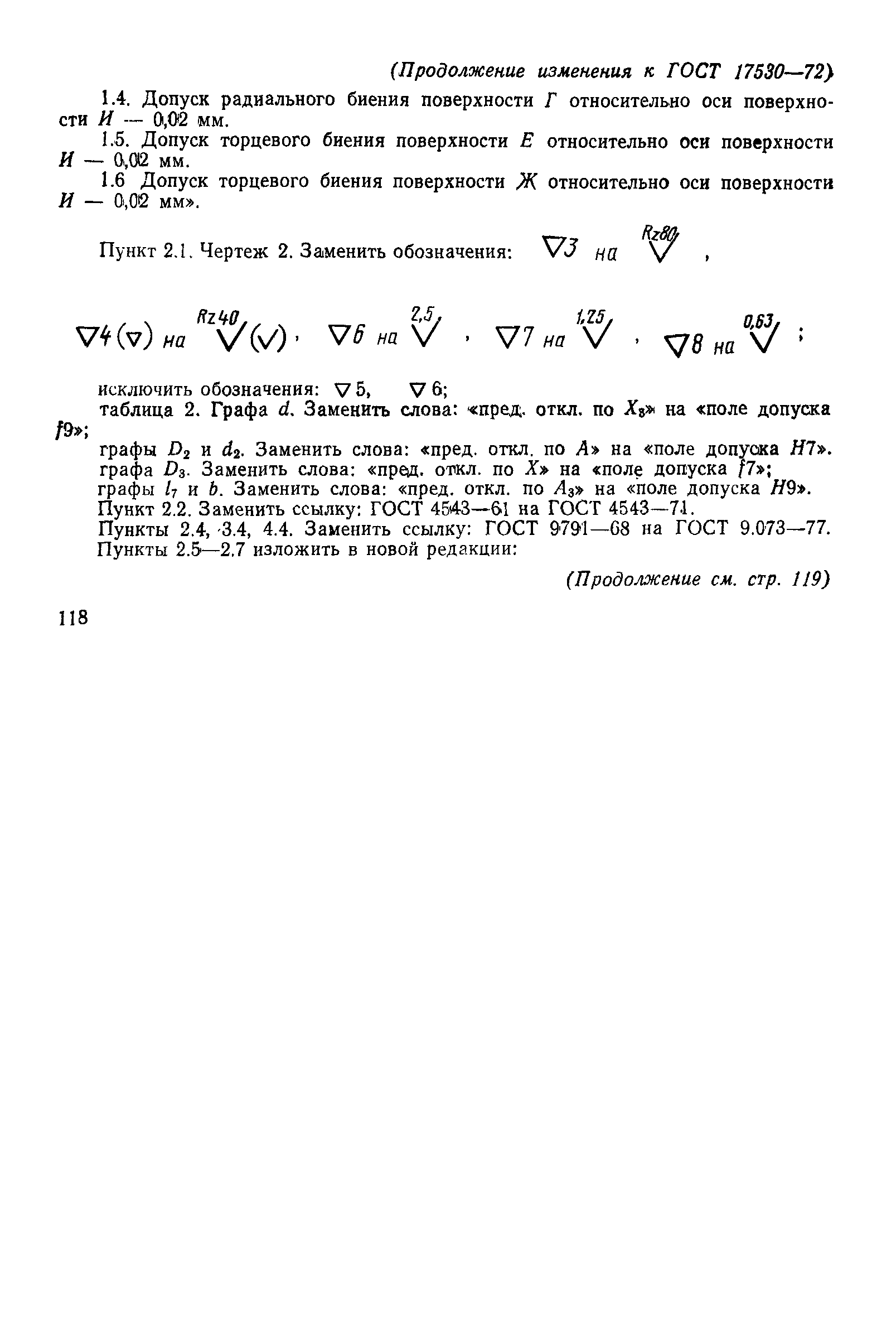

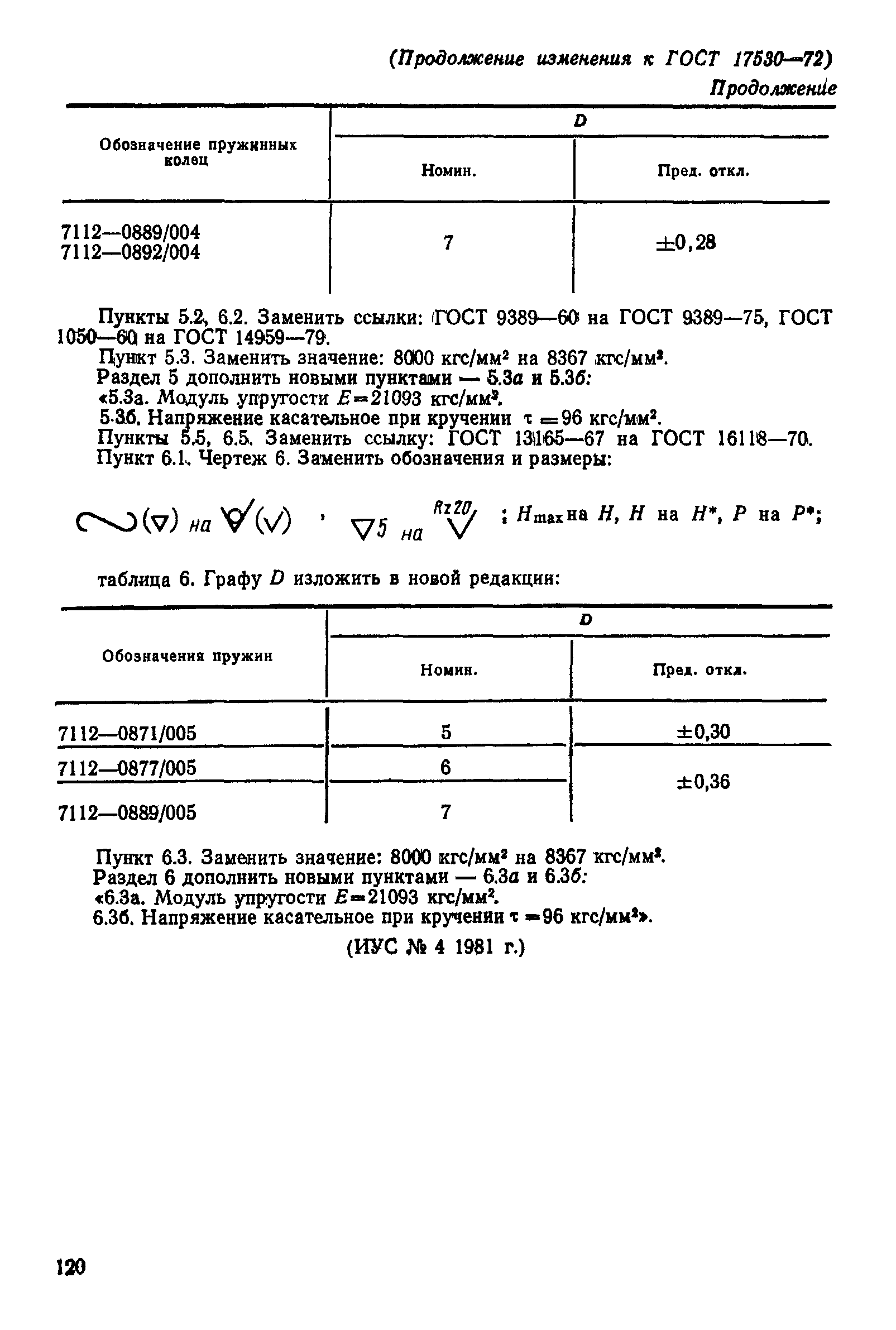

Список изменений:№1 от 01.01.1982 (рег. 23.01.1981) «Срок действия продлен»
№2 от 01.01.1987 (рег. 12.02.1986) «Срок действия продлен»
