Скачать ГОСТ 18709-73 Машины электрические вращающиеся средние. Установочно-присоединительные размеры
Дата актуализации: 01.01.2024
ГОСТ 18709-73
Машины электрические вращающиеся средние. Установочно-присоединительные размеры
| Обозначение: | ГОСТ 18709-73 |
| Статус: | действующий |
| Название рус.: | Машины электрические вращающиеся средние. Установочно-присоединительные размеры |
| Название англ.: | Rotating electrical machines of middle size. Mounting dimensions |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 01.04.1992 |
| Дата введения: | 01.01.1974 |
| Код ОКП: | 330000 |
| Нормативные ссылки: | ISO/R 775;IEC 60072(1971); ГОСТ 2479-79;ГОСТ 4541-70;ГОСТ 8592-79;ГОСТ 10948-64;ГОСТ 12080-66;ГОСТ 12081-72;ГОСТ 13267-73;ГОСТ 16030-70;TGL 19492;TGL 200-3027/01;TGL 200-3027/02 |

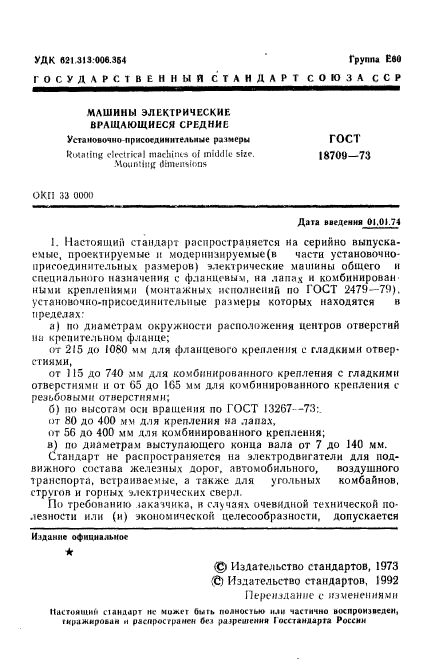

| Область применения: | Настоящий стандарт распространяется на серийно выпускаемые, проектируемые и модернизируемые (в части установочно-присоединительных размеров) электрические машины общего и специального назначения с фланцевым, на лапах и комбинированными креплениями, установочно-присоединительные размеры которых находятся в пределах:а) по диаметрам окружности расположения центров отверстий на крепительном фланце; от 215 до 1080 мм для фланцевого крепления с гладкими отверстиями,от 115 до 740 мм для комбинированного крепления с гладкими отверстиями и от 65 до 165 мм для комбинированного крепления с резьбовыми отверстиями;б) по высотам оси вращения по ГОСТ 13267-73: от 80 до 400 мм для крепления на лапах, от 56 до 400 мм для комбинированного крепления;в) по диаметрам выступающего конца вала от 7 до 140 мм. Стандарт не распространяется на электродвигатели для подвижного состава железных дорог, автомобильного, воздушного транспорта, встраиваемые, а также для угольных комбайнов, стругов и горных электрических сверл |
| Список изменений: | №1 от 31.03.1976 (рег. 04.02.1976) «Срок действия продлен» №2 от 31.08.1979 (рег. 02.07.1979) «Срок действия продлен» №3 от 01.01.1981 (рег. 21.08.1980) «Срок действия продлен» №4 от 01.01.1983 (рег. 22.09.1982) «Срок действия продлен» №5 от 01.03.1985 (рег. 26.08.1984) «Срок действия продлен» №6 от 01.07.1990 (рег. 01.02.1990) «Поправка» |
