ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАРКА МЕТАЛЛОВ

Классификация

Welding of metals. Classification

ГОСТ
19521-74

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 февраля 1974 г. № 445 срок действия установлен

с 01.01.75

Проверен в 1989 г. Постановлением Госстандарта СССР от 09.06.89 № 1522 срок действия продлен

до 01.01.95

1. Настоящий стандарт устанавливает классификацию сварки металлов по основным физическим, техническим и технологическим признакам.

2. Основные признаки и ступени классификации приведены в табл. 1.

Таблица 1

Группа признаков

Наименование признаков

Наименование ступеней классификации

Физические

Форма энергии, используемой для образования сварного соединения

Класс

Вид источника энергии, непосредственно используемого для образования сварного соединения

Вид

Технические

Способ защиты металла в зоне сварки

Непрерывность сварки

Степень механизации сварки

-

Технологические

Установлены для каждого вида сварки отдельно

-

3. Классификация сварки по физическим признакам приведена в табл. 2

Таблица 2

Класс сварки

Вид сварки

Термический

Дуговая

Электрошлаковая

Электронно-лучевая

Плазменно-лучевая

Ионно-лучевая

Тлеющим разрядом

Световая

Индукционная

Газовая

Термитная

Литейная

Термомеханический

Контактная

Диффузионная

Индукционнопрессовая

Газопрессовая

Термокомпрессионная

Дугопрессовая

Шлакопрессовая

Термитнопрессовая

Печная

Механический

Холодная

Взрывом

Ультразвуковая

Трением

Магнитоимпульсная

Примечания:

1. Диффузионная сварка может осуществляться с применением большинства источников энергии, используемых при сварке металлов, но выделяется как самостоятельный вид сварки по относительно длительному воздействию повышенной температуры и незначительной пластической деформации.

2. В комбинированных технологических процессах возможно одновременное использование разных видов сварки.

4. Классификация видов сварки по техническим признакам приведена на черт. 1.

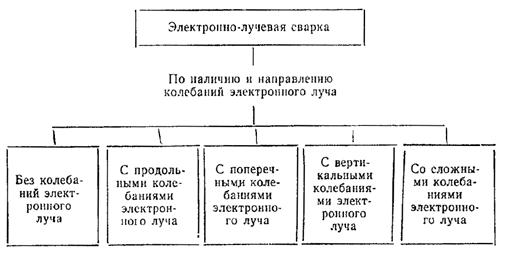

5. Классификация видов сварки по технологическим признакам приведены на черт. 2 - 12.

6. Термины и определения даны в приложении.

Черт. 1


Черт. 2


Черт. 3

Черт. 4

Черт. 5

Черт. 6

Черт. 7

Черт. 8

Черт. 9

Черт. 10

Черт. 11

Черт. 12

ПРИЛОЖЕНИЕ
Справочное

Термин

Определение

Термический класс сварки

Виды сварки, осуществляемые плавлением с использованием тепловой энергии

Термомеханический класс сварки

Виды сварки, осуществляемые с использованием тепловой энергии и давления

Механический класс сварки

Виды сварки, осуществляемые с использованием механической энергии и давления
