КОНЦЕРН «СТЕПС»



ОКП 48 3437

УДК ________________

Группа Г38

УТВЕРЖДАЮ

Директор по техническому
развитию концерна «СТЕПС»

____________ В.С. Жолудов

____________ 24.08.92 г.



ПРЯЖКИ БАНДАЖНЫЕ



ТЕХНИЧЕСКИЕ УСЛОВИЯ

ТУ 36.16.22-64-92

(Взамен ТУ 36-1492-77)

Срок введения с 27.08.92 г.

Срок действия до



СОГЛАСОВАНО

Директор Московского
областного филиала № 1
Производственной базы
АО «Тепломонтаж»

_________ Н.И. Белов

_________ 19.08.92 г.

Главный инженер
НИПИТеплопроект

_________ В.Н. Шлеин

_________ 17.08.92 г.

Главный инженер
НПО Тепломонтаж

_________ С.С. Егоров

_________ 21.08.92 г.

Начальник технического
отдела

_________ Ю.С. Курицына

_________ 13.08.92 г.

Начальник отдела проектирования
тепловой изоляции

_________ О.В. Дибровенко

_________ 14.08.92 г.



Настоящие технические условия (ТУ) распространяются на пряжки бандажные (в дальнейшем по тексту ТУ - пряжки), предназначенные для соединения металлических бандажей тепловой изоляции промышленных объектов, зданий и сооружений.

Пряжки в зависимости от конструкции подразделяются на следующие типы: I, II, IIУ, IIК, III, IY.

Обозначение типа пряжки должно включать условное обозначение, указывающее на вид металла, из которого должна быть изготовлена пряжка, а именно: А - алюминиевый сплав или алюминий, О - оцинкованная сталь, С - тонколистовая кровельная сталь.

Вид металла, из которого должна быть изготовлена пряжка, должен соответствовать проекту тепловой изоляции, разработанному специализированной организацией.

Вид климатического исполнения - YI по ГОСТ 15150-69.

Примеры обозначения пряжек при заказе:

Пряжка тип I-А ТУ 36.16.22-64-92

Пряжка тип I-О ТУ 36.16.22-64-92

Пряжка тип II У-С ТУ 36.16.22-64-92.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Пряжки должны соответствовать требованиям настоящих ТУ.

Типы пряжек приведены в приложении 1.

1.2. Основные параметры и размеры.

1.2.1. Пряжки предназначены для крепления бандажных лент шириной 12, 15, 20 и 40 мм и должны иметь размеры, приведенные в приложении1.

1.2.2. Для пряжек из стали номинальная толщина листа 0,8 мм, из алюминия или его сплавов толщина листа допускается до 1 мм.

1.2.3. Масса пряжек должна соответствовать величинам, указанным в табл. 1.

Таблица 1

Тип пряжки

Масса 1000 шт. пряжек, кг

из стали

из алюминия или его сплавов

I

7,5 ± 0,7

2,7 ± 0,2

II

7,4 ± 0,8

2,6 ± 0,3

II У

5,9 ± 0,6

2,1 ± 0,2

II К

4,7 ± 0,6

1,7 ± 0,2

III

7,0 ± 0,7

2,5 ± 0,2

IY

20,7 ± 1,9

7,4 ± 0,7

Примечание. Масса пряжек из алюминия и его сплавов указана для материала пряжек, имеющего толщину (номинальную) 0,8 мм.



1.2.4. Код ОКП каждого типа пряжки в табл. 2.

Таблица 2

Тип пряжки

Код ОКП

I - А

48 3437 0040

I - О

48 3437 0041

I - С

48 3437 0042

II - А

48 3437 0043

II - О

48 3437 0044

II - С

48 3437 0045

II Y - А

48 3437 0048

II Y - О

48 3437 0049

II Y - С

48 3437 0050

II К - А

48 3437 0051

II К-О

48 3437 0052

II К - С

48 3437 0053

III - А

48 3437 0056

III - О

48 3437 0057

III - С

48 3437 0058

IY - А

48 3437 0059

IY - О

48 3437 0060

IY - С

48 3437 0061

Примечание. Конструкции типов пряжек приведены в приложении II.



1.3. Характеристики (свойства)

1.3.1. Пряжки должны изготавливаться из следующих материалов:

1) тонколистовой оцинкованной стали по ГОСТ 14918-80 (сортамент по ГОСТ 19904-90);

2) алюминия или алюминиевых сплавов по ГОСТ 21631-76 (марки АДI, АМц, АМг). По состоянию поставки листы должны быть полунагартованные или нагартованные;

3) проката тонколистового горячекатаного по ТУ 14-11-252-89 (сортамент по ГОСТ 19903-74), проката холоднокатаного тонколистового кровельного по ТУ 14-11-262-89 (сортамент по ГОСТ 19904-90).

1.3.2. Допускается изготовлять пряжку из соответствующего металла по другим стандартам при условии согласия заказчика.

1.3.3. Пряжки, изготовленные из проката тонколистового кровельного, должны иметь лакокрасочное покрытие YII класса по ГОСТ 9.032-74, группа условий эксплуатации изделия с покрытием - YI по ГОСТ 9.104-79.

1.3.4. Подготовка металлических поверхностей перед окрашиванием, нанесение покрытий должны производиться в соответствии с требованиями ГОСТ 9.402-80.

1.4. Надежность

1.4.1. Средний срок службы пряжки до ее замены должен быть не менее 5 лет.

1.5. Комплектность

1.5.1. В комплект поставки входят:

1) пряжки (одного типа в одном ящике);

2) этикетка (одна на упаковочный ящик), составленная в соответствии с ГОСТ 2.601-68.

1.6. Маркировка

1.6.1. На каждом грузовом месте (ящике с пряжками) несмываемой краской должна быть нанесена транспортная маркировка в соответствии с требованиями ГОСТ 14192-77.

1.7. Упаковка

1.7.1. Пряжки поставляются потребителю в упакованном виде. Упаковка должна соответствовать категории КУ-I по ГОСТ 23170-78.

1.7.2. Перед упаковкой пряжки из алюминия или его сплавов, а также оцинкованные стальные пряжки по требованию заказчика должны подвергаться консервации в соответствии с требованиями ГОСТ 9.014-78 по группе I-I для условий хранения и транспортирования 5 (ОЖ4) по ГОСТ 15150-69.

Срок защиты без переконсервации - 12 месяцев.

При отсутствии требований заказчика пряжки поставляются без консервации.

1.7.3. Пряжки, отправляемые потребителю, должны быть уложены в дощатые ящики типа II-2 по ГОСТ 2991-85.

1.7.4. Масса нетто грузового места (ящика) должна быть не более 55 кг. Размеры грузового места должны соответствовать ГОСТ 21140-75.

1.7.5. Перед упаковкой пряжек ящики должны быть внутри выложены водонепроницаемой упаковочной бумагой марки ДБ по ГОСТ 8828-89 или бумагой упаковочной по ГОСТ 515-77.

1.7.6. В каждый ящик должен быть вложен упаковочный лист, в котором указывают:

1) наименование или товарный знак предприятия-изготовителя;

2) наименование и общее количество пряжек;

3) фамилию или номер упаковщика;

4) дату упаковки.

1.7.7. Допускается упаковочный лист в ящик не вкладывать, если сведения, подлежащие изложению в упаковочном листе, будут приведены предприятием-изготовителем в этикетке.

1.7.8. Этикетка и упаковочный лист упаковываются в пакет из полиэтиленовой пленки ГОСТ 10354-82 или пленки поливинилхлоридной пластифицированной технической ГОСТ 16272-79 или другого водонепроницаемого материала, который закрепляется в ящике.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Пряжки должны быть приняты отделом технического контроля (ОТК) предприятия-изготовителя.

6.2. Предприятие-изготовитель гарантирует соответствие пряжек требованиям настоящих ТУ при условии соблюдения потребителем правил эксплуатации, хранения и транспортирования, установленных настоящими ТУ.

6.3. Гарантийный срок эксплуатации устанавливается 12 месяцев и исчисляется со дня окончания монтажа тепловой изоляции, но не позднее 6 месяцев со дня получения пряжек потребителем.

6.4. В течение гарантийного срока предприятие-изготовитель заменяет новыми все пряжки, пришедшие в негодность по его вине. Замена должна производиться в течение одного месяца со дня получения уведомления.

ПРИЛОЖЕНИЕ 1

Типы пряжек



Размеры в мм

Тип пряжки

А

Б

В

Г

I

22H14

-

-





0,8

30°+10°

II

22H14

2,5H14

-

-

II У

17H14

2,5H14

-

-

II К

14H14

2,5H14

-

-

III

22H14

2,5H14

12H16

-

IY

42H14

2,5H14

12H16

-

Примечание. Размер Г - для справок.

ПРИЛОЖЕНИЕ 2

КОНСТРУКЦИИ ПРЯЖЕК

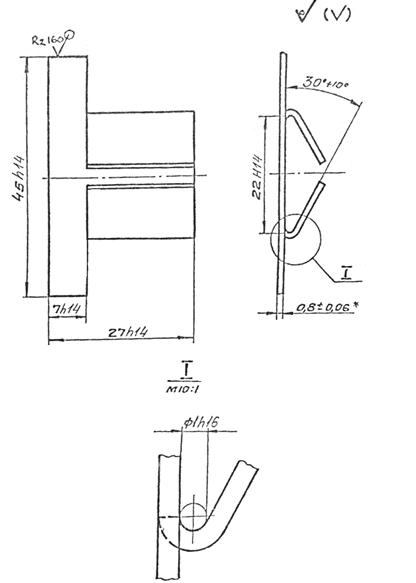

ПРЯЖКА тип I



* Размер для справок.

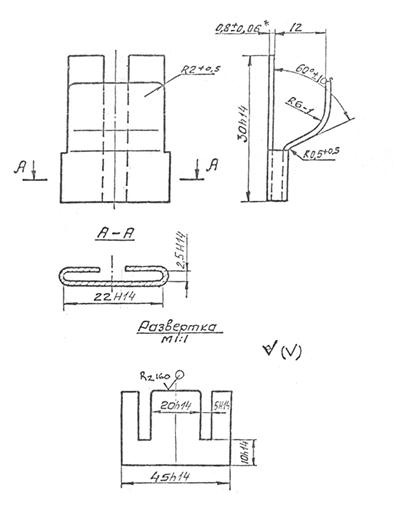

ПРЯЖКА тип II

Тип

А

II

22H14

II У

17H14

II К

14H14

* Размер для справок.



ПРЯЖКА тип III

* Размер для справок.



ПРЯЖКА тип IY

* Размер для справок.
