Flat-head rivets classes B and C. Specifications

ГОСТ 10303-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ В и С



ТЕХНИЧЕСКИЕ УСЛОВИЯ



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАКЛЕПКИ С ПЛОСКОЙ ГОЛОВКОЙ
классов точности В и С.

Технические условия

Flat-head rivets classes В and С
Specifications

ГОСТ
10303-80

Дата введения 01.01.81

Настоящий стандарт распространяется на заклепки с плоской головкой общемашиностроительного применения с диаметром стержня от 2 до 36 мм классов точности В и С.

Заклепки с плоской головкой должны удовлетворять всем требованиям ГОСТ 10304 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. РАЗМЕРЫ

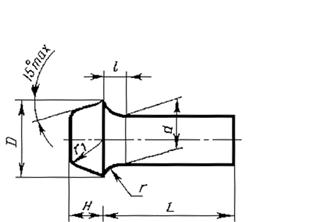

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Диаметр стержня d

2

2,5

3

4

5

6

8

10

12

16

20

24

30

36

Диаметр головки D

3,8

4,8

5,5

7,5

9,5

11

14

16

20

25

32

40

50

60

Высота головки Н

1

1,2

1,6

2

2,5

3

4

5

6

8

10

12

15

18

Радиус под головкой r, не более

0,2

0,4

0,5

0,6

0,8

1,0

1,2

1,6

Радиус округления головки r1, не более

0,5

0,7

1,0

1,3

2,0

2,6

3,0

4,0

5,3

6,6

8,0

Расстояние от основания головки до места замера диаметра l

3

4

6

8

10

Таблица 2

мм

Диаметр стержня d

Длина L

2,0

4-10

2,5

5-14

3,0

5-18

4,0

6-32

5,0

8-60

6,0

10-60

8,0

14-60

10

16-85

12

18-90

16

24-110

20

32-150

24

50-180

30

60-180

36

60-180

1.2. Длина заклепок должна выбираться из следующего ряда: 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150,160, 170, 180 мм.

Пример условного обозначения заклепки с плоской головкой класса точности В диаметром d = 8 мм, длиной L = 20 мм, из материала группы 00, без покрытия:

Заклепка 8 ´ 20.00 ГОСТ 10303-80

1.1, 1.2. (Измененная редакция, Изм. № 1).

1.3. Теоретическая масса заклепок указана в справочном приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения высоты головки H = 1 мм - ± 0,28 мм.

ПРИЛОЖЕНИЕ
Справочное
Масса стальных заклепок

Длина L, мм

Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня, d, мм

2

2,5

3

4

5

6

8

10

12

16

20

24

30

36

4

0,175

5

0,200

0,339

0,527

6

0,225

0,378

0,583

1,188

7

0,249

0,416

0,638

1,287

8

0,274

0,455

0,694

1,385

2,431

9

0,299

0,494

0,749

1,484

2,586

10

0,323

0,532

0,805

1,582

2,740

4,135

12

0,609

0,916

1,780

3,048

4,578

14

0,686

1,027

1,977

3,356

5,022

9,63

16

1,138

2,174

3,665

5,466

10,42

16,47

18

1,248

2,372

3,973

5,910

11,21

17,71

28,45

20

2,569

4,281

6,354

11,99

18,94

30,23

22

2,766

4,589

6,798

12,78

20,17

32,00

24

2,964

4,898

7,242

13,57

21,40

33,78

63,55

26

3,161

5,206

7,686

14,36

22,64

35,55

66,71

28

3,358

5,514

8,13

15,15

23,87

37,33

69,87

30

3,555

5,822

8,57

15,94

25,10

39,10

73,02

32

3,753

6,131

9,02

16,73

26,34

40,88

76,18

131,7

34

6,439

9,46

17,52

27,57

42,66

79,34

136,7

36

6,747

9,90

18,31

27,80

44,30

82,49

141,6

38

7,053

10,35

19,10

30,04

46,21

85,65

146,5

40

7,364

10,79

19,89

31,27

47,98

88,81

151,5

42

7,672

11,24

20,68

32,50

49,76

91,96

156,4

45

8,134

11,90

21,86

34,35

52,42

96,70

163,8

48

8,597

12,57

23,04

36,20

55,08

101,40

171,2

50

8,905

13,01

23,83

37,43

56,86

104,60

176,1

277,3

52

9,213

13,46

24,62

38,67

58,64

107,70

181,1

284,4

55

9,676

14,12

25,80

40,52

61,30

112,50

188,5

295,0

58

10,140

14,79

26,99

42,37

63,95

117,20

195,9

305,7

60

10,450

15,23

27,78

43,60

65,74

120,40

200,8

312,8

527,7

815,9

65

46,68

70,18

128,30

213,1

330,5

555,4

855,8

70

49,77

74,62

136,20

225,4

348,3

583,1

895,8

75

52,85

79,06

144,00

237,8

366,0

610,9

935,7

80

55,93

83,49

151,94

250,1

383,8

638,7

975,7

85

59,01

87,93

159,83

262,4

401,6

666,4

1015,6

90

92,37

167,72

274,7

419,3

694,1

1055,6

95

175,62

287,1

437,1

721,9

1095,5

100

183,53

299,4

454,8

749,6

1135,5

110

199,29

324,1

490,3

805,1

1215,4

120

348,8

525,9

860,6

1295,3

130

373,4

561,4

916,1

1375,2

140

398,1

596,9

971,6

1455,1

150

422,7

632,4

1027,1

1534,9

160

667,9

1082,6

1614,9

170

703,4

1138,1

1694,8

180

738,9

1193,5

1774,7

Примечание. Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни; 1,134 - для меди.

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.05.80 № 2010

3. ВЗАМЕН ГОСТ 10303-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 10304-80

Вводная часть

5. Проверен в 1985г. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ИЗДАНИЕ (ноябрь 2004 г.) с Изменением № 1, утвержденным в июне 1990 г. (ИУС 10-90)
