Conical heads without knuckle, apex angle 140 degrees. Basic dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДНИЩА КОНИЧЕСКИЕ И ПЛОСКИЕ

ДНИЩА КОНИЧЕСКИЕ НЕОТБОРТОВАННЫЕ
С УГЛОМ ПРИ ВЕРШИНЕ 140°

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 12621-78

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДНИЩА КОНИЧЕСКИЕ НЕОТБОРТОВАННЫЕ
С УГЛОМ ПРИ ВЕРШИНЕ 140°

Основные размеры

Conical heads without knuckle, apex angle 140 degrees.
Basic dimensions

ГОСТ
12621-78*

Взамен
ГОСТ 12624-67

Постановлением Государственного комитета стандартов Совета Министров СССР от 30 января 1978 г. № 292 срок введения установлен

с 01.01.79

1. Настоящий стандарт распространяется на неотбортованные сварные днища из углеродистых, легированных и двухслойных сталей с углом при вершине 140°, предназначенные для горизонтальных сосудов и аппаратов под налив или работающих под давлением не выше 0,07 МПа (0,7 кгс/см2).

Стандарт не распространяется на днища, применяемые в сосудах и аппаратах для сжиженных газов.

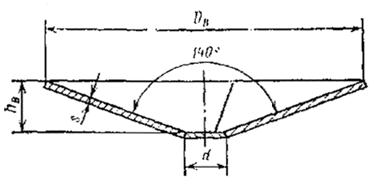

2. Конструкция и размеры днищ должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).

3. Днища из легированной стали допускается изготовлять с толщинами 5, 7, 9, 11, 13 мм.

4. Допускается в случае вваривания днищ внутрь корпуса изготовлять днища с наружным диаметром на 3-5 мм меньше внутреннего диаметра корпуса. При этом масса днищ должна быть пересчитана.

5. Масса у днищ подсчитана при плотности стали 7850 кг/м3. Формулы для подсчета массы даны в приложении.

(Измененная редакция, Изм. № 1).

6. Толщины стенок днищ рассчитывают по ГОСТ 14249-89.

(Введен дополнительно, Изм. № 1).

Размеры, мм

d

s

F, м2

V, м3

4

6

8

10

12

11

16

18

20

Масса, кг

1600

182

600

66,7

100,0

133,5

167,0

200,5

234,3

-

-

-

1,84

0,18

1800

218

84,5

127,0

169,3

211,7

254,2

297,0

2,40

0,26

2000

255

-

157,0

209,2

261,7

314,1

367,1

3,04

0,37

2200

291

190,0

253,4

317,0

380,4

444,4

3,74

0,50

2400

328

226,2

301,7

377,3

453,0

529,1

4,50

0,65

2500

346

258,4

328,2

410,5

492,5

574,3

5,21

0,73

2600

364

266,0

354,8

444,0

532,5

621,2

5,64

0,83

2800 3000

400

308,5

411,6

515,0

617,5

720,7

824,0

6,54

1,03

437

354,2

472,6

591,0

709,0

827,7

938,5

7,23

1,28

3200

473

-

537,8

672,6

807,5

942,0

1076,6

8,55

1,55

3400

510

607,2

759,5

911,5

1063,5

1215,0

1368,0

1520,4

9,65

1,86

3600

800

-

850,5

1020,5

1190,5

1360,0

1532,0

1702,1

10,81

2,20

3800

542

947,6

1138,0

1327,0

1515,6

1706,6

1897,0

12,05

2,57

4000

582

1050,2

1260,2

1470,5

1679,7

1891.3

2102,0

13,35

3,02

Примечания:

1. F - внутренняя поверхность днища, V - объем днища.

2. Допускается отклонение массы днищ в пределах ±3 %.

Пример условного обозначения днища диаметром 2000 мм, толщиной s = 10 мм:

Днище 2000-10 ГОСТ 12621-78

ПРИЛОЖЕНИЕ
Справочное

ФОРМУЛЫ ДЛЯ ПОДСЧЕТА МАССЫ ДНИЩ

1. Масса днищ G определяется по формуле

,

где  - поверхность днища (развертка по средней линии), (см. чертеж), м2;

s - толщина стенки, м;

- плотность, кг/м3.

Развертка

(Измененная редакция, Изм. № 1).

2. Размеры развертки подсчитаны по средней линии без учета припуска на обрезку по следующей формуле:

F = 0,785´ + 0,785d2,

L = 1,065Dcp;

B = 0,99L;

 = 1,065,

Dcp = D + 0,34s;

0,34s;

β = 338º24'
