ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



НАСОСЫ ЦЕНТРОБЕЖНЫЕ СЕТЕВЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ



ГОСТ 22465-88





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва





НАСОСЫ ЦЕНТРОБЕЖНЫЕ СЕТЕВЫЕ

Основные параметры



Centrifugal booster pumps. Main parameters

ГОСТ
22465-88

Дата введения 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на сетевые центробежные насосы с приводом от электродвигателя, предназначенные для перекачивания воды в тепловых сетях с водородным показателем рН 6,5-9,5, содержанием твердых частиц размером не более 0,2 мм и массовой концентрации не более 5 мг/л.

1. Основные параметры насосов для номинального режима должны соответствовать указанным в таблице.




Обозначение насоса

Код ОКП

Подача Q

Напор Н, м. (пред. откл.

Допускаемый кавитационный запас

Давление на входе, не более

Частота вращения (синхронная) n

КПД, %, не менее

Температура перекачиваемой воды, не более

Масса, кг, не более

м3

м3

МПа

кгс/см2

с-1

об/мин

К

°С

СЭ 160-50-5

36 3113

0,044

160

50

5,5

0,49

5

50

3000

77

393

120

350

СЭ 160-50-16

36 3113

1,57

16

453

180

400

СЭ 160-70-5

36 3113

70

0,49

5

393

120

550

СЭ 160-70-16

36 3113

1,57

16

453

180

600

СЭ 250-50-16

36 3113

0,069

250

50

7,0

80

800

СЭ 320-110-5

36 3113

0,089

320

110

8,0

0,49

5

393

120

1000

СЭ 500-70-5

36 3113

0,139

500

70

10,0

82

1000

СЭ 500-70-16

36 3113 0400 06

1,57

16

453

180

1034

СЭ 500-140-16

36 3113

140

81

1350

СЭ 800-55-5

36 3113

0,222

800

55

5,5

0,49

5

25

1500

393

120

1450

СЭ 800-55-11

36 3113 0410 04

1,08

11

453

180

1514

СЭ 800-100-8

36 3113

100

8,5

0,78

8

50

3000

82

393

120

3000

СЭ 800-100-16

36 3113

1,57

16

81

453

180

3200

СЭ 800-160-16

36 3113

160

14

3500

СЭ 1250-70-7

36 3113

0,347

1250

70

7,5

0,49

5

25

1500

83

393

120

1400

СЭ 1250-70-11

36 3113 0440 09

1,08

11

453

180

1400

СЭ 1250-100-5

36 3113

100

8,5

0,49

5

50

3000

393

120

2400

СЭ 1250-100-16

36 3113

1,57

16

453

180

2500

СЭ 1250-140-8

36 3113

140

0,78

8

84

393

120

3000

СЭ 1250-140-16

36 3113

1,57

16

83

453

180

3200

СЭ 2500-60-5

36 3113

0,694

2500

60

12

0,49

5

25

1500

85,5

393

120

3850

СЭ 2500-60-11

36 3113 0460 05

1,08

11

453

180

3875

СЭ 2500-60-25

36 3113

2,45

25

6000

СЭ 2500-100-25

36 3113

100

7000

СЭ 2500-180-5

36 3113

180

20,0-28,0*

0,49

5

50

3000

85,5

393

120

2800

СЭ 2500-180-25

36 3113

2,45

25

453

180

3800

0,347

1250

45

7,5

25

1500

84

3800

СЭ 5000-70-5

36 3113 0480 01

1,389

5000

70

15,0

0,49

5

87

393

120

5520

СЭ 5000-70-16

36 3113

1,57

16

86

453

180

6500

СЭ 5000-100-25

36 3113

100

2,45

25

87

7000

СЭ 5000-160-8

36 3113 0490 02

160

40,0

0,78

8

50

3000

393

120

5120

СЭ 5000-160-25

36 3113

25,0-40,0*

2,45

25

453

180

5800



_________________

* Уточняются после освоения насосов.


2. Насосы должны иметь постоянно падающую напорную характеристику в интервале подач от 20 до 110% номинальной.

3. Структурная схема и пример условного обозначения насоса приведены в приложении 1.

4. Работа насосов в пределах полей Q-H, приведенных в приложении 2, должна обеспечиваться за счет обточки рабочих колес по наружному диаметру. Параметры насосов с обточенными рабочими колесами должны быть указаны в технических условиях на насосы конкретного типа. Число обточек - не более двух. При этом допускается снижать КПД в таблице не более чем на 3%.



ПРИЛОЖЕНИЕ 1

Обязательное

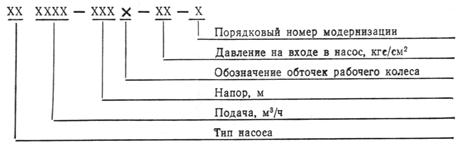

Структурная схема и пример условного обозначения насоса

Пример условного обозначения сетевого центробежного насоса с подачей 0,347 м3/с (1250 м3/ч), напором 140 м и давлением на входе 0,78 МПа (8 кгс/см2):

Насос СЭ 1250-140-8

То же, в первой обточкой рабочего колеса и с первой модернизацией:

Насос СЭ 1250-140а-8-1



ПРИЛОЖЕНИЕ 2

Обязательное

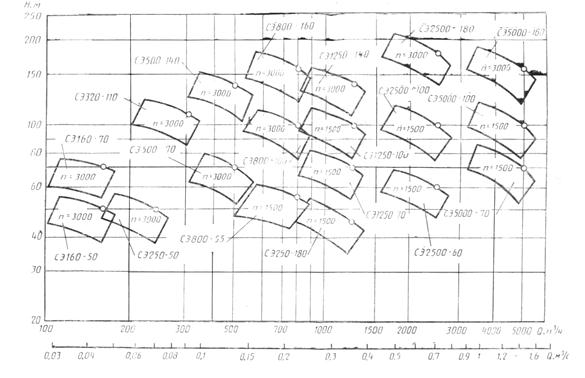

Поля Q-H

Примечания:

1. В обозначении насосов не указано давление на входе.

2. Частота вращения (n) указана в об/мин.





ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

О.Ф. Лясин (руководитель темы); Г.М. Малашенко, Б.А. Гулый, В.П. Недоспасов, Г.Г. Тесленко, Л.В. Сергиенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.88 № 335

3. ВЗАМЕН ГОСТ 22465-77

4. Срок первой проверки - 1993 г.; периодичность проверки - 5 лет.
