Flat rope construction 8х4х7 (1+6). Dimensions

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

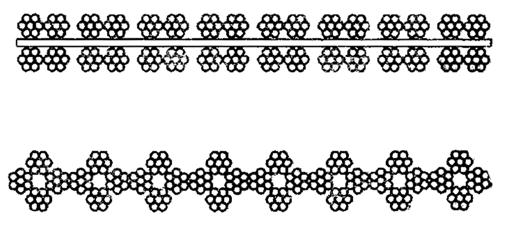

КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ
8
´4´7(1+6)

Сортамент

Flat rope construction 8´4´7(1+6).
Dimensions

ГОСТ
3091-80

Взамен
ГОСТ 3091-69

Издание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1992 г. (ИУС 2-87, 2-92)

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1834 дата введения установлена

01.01.82

Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.1991 № 1752

1. Настоящий стандарт распространяется, на плоские стальные канаты.

2. Канаты подразделяются по признакам

по назначению:

грузолюдские - ГЛ,

грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по способу свивки:

нераскручивающиеся - Н;

по точности изготовления:

нормальной,

повышенной - Т.

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

Примеры условных обозначений

Плоский канат шириной 83 мм, грузолюдского назначения, из проволоки без покрытия, марки В, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):

Канат 83-ГЛ-В-Н-Т-1370 ГОСТ 3091-80

То же, шириной 107 мм, грузового назначения, марки 1, оцинкованный по группе Ж, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1570 Н/мм2, (160 кгс/мм2):

Канат 107-Г-1-Ж-Н-Т-1570 ГОСТ 3091-80

3. Размер канатов и основные параметры его должны соответствовать указанным в таблице.

Размеры каната, мм

Диаметр проволоки, мм

Расчетная площадь сечения всех проволок, мм2

Ориентировочная масса 1000 м смазанного каната, кг

Маркировочная группа, Н/мм2 (кгс/мм2)

ширина

толщина

центральной

в слое

1370(140)

1470(150)

1570(160)

1670(170)

1770(180)

1860(190)

1960(200)

32 проволоки

192 проволоки

Суммарное разрывное усилие всех проволок в канате, Н, не менее

72

11,5

1,3

1,2

259,62

2565,0

356000

381500

407000

432500

457500

483000

508500

83

13,5

1,5

1,4

352,11

3475,0

483000

517500

552000

586500

621000

655500

690000

95

15,5

1,7

1,6

458,66

4530,0

629000

674000

719000

764000

809000

854000

898500

107

17,5

1,9

1,8

579,31

5720,0

794500

851500

908000

965000

1020000

1075000

1135000

119

19,5

2,1

2,0

714,00

7050,0

979500

1045000

1115000

1185000

1255000

1325000

1395000

Примечание. Канаты, разрывное усилие, которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ шириной 119 мм маркировочных групп 1570 Н/мм2 (160 кгс/мм2) и 1670 Н/мм2 (170 кгс/мм2), 83-119 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки,

2, 3. (Измененная редакция, Изм. № 1, 2).

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
