МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
ПО НАЛАДКЕ, СОВЕРШЕНСТВОВАНИЮ ТЕХНОЛОГИИ
И ЭКСПЛУАТАЦИИ ЭЛЕКТРОСТАНЦИЙ И СЕТЕЙ
«СОЮЗТЕХЭНЕРГО»



ТИПОВАЯ ИНСТРУКЦИЯ
ПО ОЦЕНКЕ СОСТОЯНИЯ
ГЛАВНОЙ ИЗОЛЯЦИИ ОБМОТОК
СТАТОРОВ ГЕНЕРАТОРОВ
НА ОСНОВЕ ТИПОВЫХ КРИВЫХ
ВЕРОЯТНОСТИ
АВАРИЙНОГО ПРОБОЯ

ТИ 34-70-013-82





Союзтехэнерго

Москва 1983



РАЗРАБОТАНО ВСЕСОЮЗНЫМ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИМ ИНСТИТУТОМ ЭЛЕКТРОЭНЕРГЕТИКИ (ВНИИЭ)

СОСТАВИТЕЛИ Л.А. БЕЛОВА (ВНИИЭИМ), Л.Г. МАЛИКОНЯНЦ (ВНИИЭ), В.Н. ТУТУБАЛИН (МГУ)

СОГЛАСОВАНО СО ВСЕСОЮЗНЫМ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИМ ИНСТИТУТОМ ЭЛЕКТРОИЗОЛЯЦИОННЫХ МАТЕРИАЛОВ И ФОЛЬГИРОВАННЫХ ДИЭЛЕКТРИКОВ (ВНИИЭИМ) И МОСКОВСКИМ ГОСУДАРСТВЕННЫМ УНИВЕРСИТЕТОМ ИМЕНИ М.В. ЛОМОНОСОВА (МГУ)

УТВЕРЖДЕНО Главным техническим управлениям по эксплуатации энергосистем

                                                                          Заместитель начальника К.М. АНТИПОВ



ТИПОВАЯ ИНСТРУКЦИЯ ПО ОЦЕНКЕ СОСТОЯНИЯ ГЛАВНОЙ ИЗОЛЯЦИИ ОБМОТОК СТАТОРОВ ГЕНЕРАТОРОВ НА ОСНОВЕ ТИПОВЫХ КРИВЫХ ВЕРОЯТНОСТИ АВАРИЙНОГО ПРОБОЯ

ТИ 34-70-013-82

Срок действия установлен

с 01.01.83 г.

до 01.01.88 г.

Рассмотрение и анализ отдельных случаев или видов повреждений различных элементов генератора имеют большое техническое значение.

Правильно понятый и своевременно изученный недостаток, переделка неправильно сконструированного узла, естественно, приводят к повышению надежности оборудования. Такой подход к рассмотрению и оценке состояния оборудования и его усовершенствованию необходим и полезен, особенно для приработочного периода.

Вместе с тем полезно иметь практически осуществимую возможность общей оценки состояния всей совокупности работающих генераторов, возможность обоснованного разделения всей совокупности на нормальные и анормальные группы с выполнением более детального анализа для последних с целью ликвидации «узких» мест. Это возможно, если располагать данными, характеризующими общие закономерности поведения отдельных элементов генераторов, закономерности возникновения и развития дефектов.

Подобные закономерности могут быть выявлены лишь на большом экспериментальном материале при использовании математического аппарата теории вероятностей и математической статистики. В качестве экспериментального материала, наряду с другими могут быть использованы эксплуатационные данные.

Как известно, аварийные повреждения корпусной изоляции обмоток статоров генераторов в эксплуатации составляют значительную часть всех повреждений генераторов. Полученные во ВНИИЭ на основе обработки данных об эксплуатационных пробоях корпусной изоляции типовые кривые вероятности аварий описывают закономерности качественного изменения состояния нормальной, удовлетворяющей заданным техническим требованиям, корпусной микалентной изоляции в зависимости от длительности ее эксплуатации. Указанные кривые позволяют получать количественные оценки аварийности, которые помогают в различных ситуациях оценивать состояние машин и анализировать отдельные явления. Практические расчёты по получению количественных оценок аварийности корпусной изоляции при наличии типовой кривой вероятности аварий не требуют больших затрат времени и достаточно просты. Вместе с тем они позволяют анализировать состояние изоляции за прошедший период и прогнозировать возможность возникновения аварий на заданный период в будущем.

В настоящей Типовой инструкции изложены основные положения оценки состояния корпусной изоляции обмоток статоров генераторов по указанной кривой, характеризующей закономерности старения изоляций.

Инструктивной частью являются указания по практическому использованию типовой кривой вероятности для расчетов и область возможных расчетов. Область таких расчетов практически не ограничена и не может быть полностью перечислена в настоящей Типовой инструкции, однако рассмотрение ряда конкретных задач позволяет понять механизм методики количественной оценки состояния корпусной изоляции и использовать ее в любой практической ситуации.

С этой целью в приложении 1 разобрано достаточно большое количество практических примеров.

Так как в процессе практического анализа в ряде случаев требуется сравнение типовой и так называемой текущей1 кривой вероятности аварийного пробоя, для лучшего уяснения изложенных инструктивных указаний в приложении 2 даются основные положения по методике получения текущих кривых вероятности аварийного пробоя изоляции.

1 Кривая называется текущей, так как она вычислена по текущим статистическим данным на определенный момент времени. С поступлением новой информации (другой момент времени, изменение состава совокупности, ее качества и т.п.) эта кривая, в отличие от типовой, может меняться.

1. ОБЩАЯ ЧАСТЬ

1. Причины возникновения аварийных пробоев изоляции различны. В одних случаях можно указать явную причину повреждения изоляции (например, допущенная при сборке или ремонте небрежность, приводящая к механическому повреждению изоляции, воздействие напряжения более высокого класса, ненормальный режим эксплуатации, повреждение при аварии другого элемента, например, короткое замыкание из-за нарушения паянного соединения лобовых частей обмотки и т.п.). В других случаях пробой происходит как бы без всякой видимой причины и в аварийном акте при этом записывается: причиной пробоя является местный дефект изоляции или приводится какая-нибудь малообоснованная или сомнительная причина.

2. С точки зрения применения теории вероятностей и физического смысла задачи оценки состояния изоляции указанные два вида аварий резко различны. В первом случае понятие вероятности не имеет смысла, так как случаи постороннего1 повреждения изоляции разнообразны и вместе с тем сравнительно редки. При таком разнообразии, естественно, не удается получить в каждом отдельном случае необходимую для исследования статистически однородную совокупность и, кроме того, при этом задачей исследования являлось бы изучение природы данного постороннего воздействия, а не свойств собственно изоляции. Поэтому случаи аварийных повреждений, вызванных посторонними причинами при выполнении предлагаемого настоящей Типовой инструкцией характера анализа состояния изоляции не должны привлекаться к исследованию, но в случае потребности они могут быть независимо подвергнуты самостоятельному анализу с соответственно сформулированной задачей и моделью исследования.

1 К таким повреждениям относятся повреждения, вызванные внешними механическими воздействиями, воздействием напряжения более высокого класса, грозовым перенапряжением и т.п.

В случае же обработки данных об аварийных пробоях, происшедших как бы без видимой причины, в первом приближении получается близкая к статистически однородной совокупность, то есть в этом случае можно ставить задачу об определении вероятности аварийного пробоя изоляции, наступающего вследствие развития местных дефектов, и о получении количественной оценки ее состояния.

3. Любая реальная совокупность изоляции состоит из определенной, обычно довольно большой доли так называемых нормальных машин, удовлетворяющих заданным техническим требованиям на конструирование, изготовление и эксплуатацию и сравнительно небольшой доли анормальных машин, отклоняющихся в лучшую или худшую сторону, для которых пробой без явно выраженной причины тем не менее был вызван скрытым дефектом конструирования, изготовления или эксплуатации. Возможность четкого выделения этих отклоняющихся групп и их последующее детальное исследование позволяет выполнить при сравнительно малых затратах достаточно точный анализ состояния изоляции рассматриваемой конкретной совокупности машин (в целом для всей совокупности и вплоть до отдельной конкретной машины) и принять соответствующие технические меры по нормализации возникшей ситуации.

По совокупности нормальных машин (определенных в процессе указанного анализа) предпринимать ничего не следует, можно ограничиться задачей прогнозирования аварийности, т.е. подсчетом предполагаемого числа аварийных пробоев на предстоящий заданный период времени и приготовиться к выполнению ремонтных работ (заготовить резервные стержни, оснастку и т.п.)

4. Подобный анализ возможен, если располагать типовой кривой вероятности аварий корпусной изоляции обмоток статоров генераторов. Такая типовая кривая существует1, она получена на основании обработки данных об аварийных пробоях микалентной изоляции представительной группы генераторов с воздушным и водородным охлаждением за длительный период их эксплуатации.

1 М.: «Электричество», 1979, № 5, стр. 54 - 58.

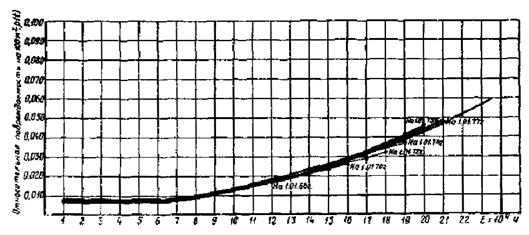

Эта типовая кривая вероятности аварий корпусной изоляции обмоток статоров характеризует микалентную изоляцию в ее нормальном исполнении и может быть использована в качестве эталона для практического анализа рабочего состояния изоляции любого возможного сочетания групп генераторов: турбо- и гидрогенераторов или отдельных групп, объединенных различными признаками, например уровнем номинального напряжения, территориальным размещением, принадлежностью к заводу-изготовителю и т.п., но с учетом вида охлаждения обмотки статора (от вида охлаждения зависит наклон типовой и текущих кривых).

5. Знание закономерности поведения во времени нормальной изоляции, позволяет получать различные количественные оценки для вышеуказанных разнообразных сочетаний машин в предположении их принадлежности к нормальной (среднестатистической) совокупности.

Сопоставление их фактической повреждаемости с эталонными количественными оценками, полученными по типовым характеристикам, позволяет анализировать состояние оцениваемой изоляции и в ряде случаев прогнозировать опасность появления аварийного пробоя. Это позволяет эффективно решать практические задачи по оценке рабочего состояния изоляции обмоток статоров генераторов в различных реальных ситуациях.

6. К таким практическим задачам относятся:

а) оценка необходимого количества новых машин для достоверного испытания новой изоляции;

б) оценка качества новых видов изоляции на малом экспериментальном материале;

в) оценка степени изношенности изоляции отдельной длительно работавшей машины;

г) возможность выделения из общей совокупности генераторов отдельных типов, видов или групп генераторов с резко большей или резко меньшей аварийностью;

д) осуществление систематического или периодического контроля за состоянием изоляции обмоток статоров наблюдаемой совокупности (контроль стабильности статистической однородности совокупности);

е) анализ состояния изоляции по отдельным энергосистемам или другим территориальным признакам;

ж) оценка качества выпущенной продукции по отдельным заводам-изготовителям;

з) оценка эффективности различных конструктивных решений;

и) сравнительная оценка качества новых видов изоляции (в сравнении с микалентной изоляцией);

к) проверка правильности учета пробоев в работе по отдельным электростанциям или отдельным энергосистемам;

л) прогнозирование аварийности по заданной совокупности на заданный период времени;

м) обоснованное планирование крупных реконструктивных работ (полные перемотки обмоток статоров и т.п.) и регулирование благодаря этому уровня ежегодной удельной аварийности изоляции;

н) определение потребного на планируемый год количества запасных стержней и обмоток с учетом аварийности отдельных типов генераторов.

7. Во всех перечисленных выше и других аналогичных задачах предлагается производить сравнение показателей изоляции анализируемой совокупности с показателями типовой, эталонной кривой вероятности аварийного пробоя, характеризующей нормальное состояние изоляции.

8. Практическое решение перечисленных выше задач требует различного методического подхода.

Вместе с тем общим для всех задач является следующее:

а) практически во всех случаях необходимым, а в некоторых достаточным является определение параметра распределения Пуассона, т.е. определение математического ожидания (МО) возможного числа аварий по типовой кривой и сравнение его с фактическим числом аварий, имевшим место на анализируемой совокупности, или принятие математического ожидания как величины ожидаемой аварийности;

б) в большинстве задач, как например, в задаче систематического статистического контроля за состоянием изоляции наблюдаемой совокупности генераторов требуется также сравнение вновь полученной так называемой, текущей кривой вероятности аварии с типовой кривой;

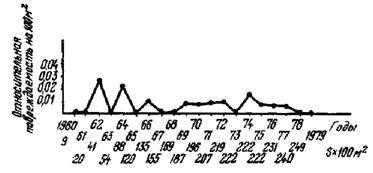

в) во многих задачах полезным является использование графиков календарной повреждаемости (удельной повреждаемости по годам).

9. В разд. II изложены общие положения методики использования типовой кривой вероятности аварийного пробоя микалентной изоляции для практической оценки состояния корпусной изоляции обмоток статоров генераторов.

10. Типовые кривые вероятности аварийного пробоя для генераторов с новыми видами изоляции и для электродвигателей в настоящей Типовой инструкции не приводятся. Для этих групп машин по приведенной в Типовой инструкции кривой могут быть выполнены только сравнительные расчеты.

2. ИСПОЛЬЗОВАНИЕ ТИПОВОЙ КРИВОЙ ВЕРОЯТНОСТИ АВАРИЙНОГО ПРОБОЯ ДЛЯ ОЦЕНКИ СОСТОЯНИЯ КОРПУСНОЙ ИЗОЛЯЦИИ ОБМОТОК СТАТОРОВ ГЕНЕРАТОРОВ

11. Для практических расчетов в качестве исходных показателей должны быть приняты единица площади и единица времени, так как при принятой статистической модели распределение величины μ(Mi; ti, Ti)* зависит лишь от площади изоляции Si для машины Mi и интервала времени ее эксплуатации (ti, Ti) (предполагается, что число аварийных пробоев изоляции площади S имеет пуассоновское распределение).

12. За единицу площади корпусной изоляции следует принять 100 м2.

13. За единицу времени следует принять 1 · 104 часа, что соответствует примерно 1,5 - 2 годам эксплуатации для базисных электростанций и 2,5 - 3 годам эксплуатации для электростанций, работающих в пиковом режиме.

* Величина μ означает число аварий изоляции, происшедших на машине Mi (Mi есть i-ая машина из рассматриваемой совокупности), в то время как она проходила эксплуатацию от момента ti до момента Ti (время отсчитывается с начала эксплуатации, причем учитывается только рабочее время).

14. Для расчета при анализе выбранной совокупности генераторов в общем случае необходимо иметь следующие данные:

а) паспортные и технические данные, в том числе сведения о перемотках, реконструкциях всех анализируемых машин;

б) количество единиц площади, содержащееся в каждой из рассматриваемых машин и в целом по совокупности;

в) количество единиц времени для каждой машины с момента начала ее эксплуатации или ее полной перемотки до рассматриваемого в задаче времени с делением на календарные периоды. Последнее необходимо для возможности выделения определенных временных периодов, представляющих интерес для расчетчика;

г) фактическая аварийность корпусной изоляции обмоток статоров данных машин за прошедший период.

В отдельных задачах полный объем перечисленных данных не требуется.

15. Для расчетов используются:

- типовая кривая, характеризующая закономерность старения нормальной микалентной изоляции при ее работе с воздушным или водородным охлаждением (независимо от вида, типа генератора, места его установки, завода-изготовителя и т.п.);

- текущие кривые вероятности аварийного пробоя реальных, практически всегда статистически неоднородных совокупностей изоляции (по состоянию на заданный момент времени) из-за наличия в их составе, помимо нормальной изоляции, отдельных групп, выполненных с нарушением принятых правил ее изготовления и эксплуатации: это могут быть ошибки конструирования, нарушения технологии производства или ремонта, нарушения правил эксплуатации и т.п. (методика обработки данных для получения текущих кривых вероятности аварийного пробоя изложена в приложении 2);

- параметр распределения Пуассона (математическое ожидание числа аварийных пробоев - МО).

16. В основе решения практически всех крупных задач лежит сравнение текущей кривой вероятности аварийного пробоя с типовой:

- в случае их совпадения вся процедура анализа может быть закончена, так как анализируемая совокупность должна быть признана однородной, удовлетворяющей нормальным требованиям. В этом случае следует лишь выполнить контрольный тест проверки однородности анализируемой совокупности;

- в случае их несовпадения прежде всего необходимо проанализировать соотношение рассматриваемых кривых. Если текущая кривая лежит на всём диапазоне выше типовой, то текущая исследуемая совокупность содержит группы, отклоняющиеся в худшую сторону; если ниже типовой кривой, то содержит в своем составе группы, отклоняющиеся в лучшую сторону. Текущая кривая может пересекать типовую. В таком случае исследуемая совокупность имеет отклонения как в лучшую, так и худшую сторону.

17. При обнаружении неоднородности совокупности (по отклонению текущей кривой от типовой) следует выполнить ее проверку на однородность с выделением отклоняющихся групп.

Принципиально проверка статистической однородности совокупности состоит в вычислении параметра Пуассона λ, т.е. математического ожидания числа аварий на той или иной совокупности машин или их части, и сравнения этого ожидаемого числа с фактическим числом аварий μ.

При значимом несовпадении этих величин (уровень значимости задается в каждой конкретной задаче) соответствующие группы должны быть выделены в отклоняющиеся.

18. Типовая кривая вероятности аварийного пробоя изоляции позволяет подсчитать для каждого генератора анализируемой совокупности ожидаемое число аварийных пробоев в предположении его соответствия нормальным показателям. Далее путем суммирования λ отдельных машин ожидаемое (соответствующее норме) число аварийных пробоев может быть получено по любым, желательным для анализа перегруппировкам генераторов.

Сравнение расчетного ожидаемого и фактического числа аварийных пробоев данной совокупности, ее отдельных групп или отдельных генераторов позволяет сделать заключение об их соответствии эталону или отклонению от него.

В частности, для оценки возможного влияния различных «сбоев», например:

- технологического - следует произвести сопоставление показателей рассматриваемых генераторов по отдельным заводам;

- конструктивного - по типам;

- эксплуатационного - по электростанциям;

- ремонтного (например, для оценки качества выполненных полных перемоток обмоток статоров) - по генераторам, прошедшим перемотки, можно с подразделением по предприятиям-исполнителям и т.д.

19. Выявленные отклоняющиеся группы исключаются из текущей совокупности. Вновь просчитываются частоты и кривая вероятности аварийного пробоя. Полученная кривая еще раз сравнивается с типовой. Обычно число итераций невелико и совпадение расчетной и типовой кривой достигается сравнительно легко. Затем производится технический анализ отклоняющихся групп и вырабатываются соответствующие рекомендации для воздействия на состояние исследуемой изоляции.

20. Из вышеизложенного видно, что при решении задач практического анализа важное значение имеет параметр распределения Пуассона (λ).

21. В большинстве ситуаций число аварий, рассматриваемых как случайные (согласно принципам классификации, сформулированным в п. 2), представляет собой случайную величину μ, подчиняющуюся распределению вероятностей Пуассона. Это означает, что

где λ - параметр распределения Пуассона (математическое ожидание случайной величины μ).

22. Число случайных аварийных пробоев μ может относиться к одной машине или к совокупности машин, рассматриваемых в течение определенного периода эксплуатации (период эксплуатации может быть своим для каждой машины и охватывать как все время эксплуатации данной машины, так и любую его часть).

23. Значения параметра λ для конкретной машины, отвечающие заданному интервалу времени, скажем i-ой единице рабочего времени (т.е. времени эксплуатации от [i - 1] · 104 часов до i · 104 часов), получаются умножением площади S изоляции этой машины на число, взятое по типовой кривой, приведенной в табл. 1 (при этом площадь S должна быть измерена в сотнях квадратных метров).

Таблица 1

Типовые значения pi, рассчитанные для единицы площади микалентной изоляции (100 м2) и для интервалов рабочего времени вида [(i - 1) · 104 часов; 1 · 104 часов]

Интервал рабочего времени i

Значения pi и их сумм для машин с охлаждением

воздушным

водородным

pi

pi

1

0,008

0,008

0,007

0,007

2

0,008

0,016

0,007

0,014

3

0,009

0,025

0,007

0,021

4

0,009

0,034

0,007

0,028

5

0,010

0,044

0,007

0,035

6

0,011

0,055

0,007

0,042

7

0,012

0,067

0,007

0,049

8

0,013

0,080

0,007

0,056

9

0,015

0,095

0,007

0,063

10

0,016

0,111

0,007

0070

11

0,018

0,129

0,007

0,077

12

0,020

0,149

0,007

0,084

13

0,022

0,171

0,007

0,091

14

0,024

0,195

0,007

0,098

15

0,026

0,221

0,007

0,105

16

0,029

0,250

0,007

0,112

17

0,031

0,281

0,007

0,119

18

0,034

0,315

0,007

0,126

19

0,037

0,352

0,007

0,133

20

0,040

0,392

0,007

0,140

21

0,044

0,436

0,007

0,147

32

0,047

0,483

0,007

0,154

23

0,051

0,534

0,007

0,161

24

0,054

0,588

0,007

0,168

25

0,058

0,646

0,007

0,175

26

0,062

0,708





27

0,067

0,775





28

0,071

0,846





29

0,079

0,925





30

0,084

1,009





31

0,090

1,099





32

0,096

1,195





33

0,102

1,295





34

0,108

1,405





Таблица 1 дается отдельно для машин с воздушным и водородным охлаждением микалентной изоляцией, для машин с термореактивной изоляцией соответствующие данные еще не получены.

Что касается значения параметра λ для каждой машины за период времени эксплуатации (t, T), то оно будет найдено, если разбить период времени (t, T) на части, равные выбранной единице времени, в нашем случае 104 часов, сложить значения pi, отвечающие каждой единице времени (до заданного значения T), и умножить его на площадь S изоляции машины. Для удобства в табл. 1 для всех временных интервалов даны суммы чисел pi.

24. Очевидно, что для совокупности машин параметр λ получается сложением значений этого параметра, вычисленных отдельно для каждой машины из совокупности.

25. Для удобства расчетов и ориентации в их размерах в табл. 2 приведены площади изоляции для некоторых конструктивных типов генераторов.

Таблица 2

Общая площадь изоляции обмоток статоров для некоторых конструктивных типов генераторов

Тип генератора

Номинальное напряжение, кВ

Площадь изоляции одной машины, 100 м2

Тип генератора

Номинальное напряжение, кВ

Площадь изоляции одной машины, 100 м2

ТГВ-300

20

3,80

ТГ 3000/31

10,5

1,01

ТВВ-320-2

20

2,52

Т2-25-2

10,5/6,3

1,01/0,96

ТГВ-200

15,75

2,92

ТГВ-25

10,5/6,3

1,01/0,99

ТВВ-200-2

15,75

1,06

Т-25-2

10,5/6,3

1,04/0,95

ТВ-100-2

15,75

2,30

Т2270/98

10,5/6,3

1,10/1,05

ТВФ-200

10,5

3,30

Т2-12-2

10,5/6,3

0,61/0,56

ТВВ-165-2

18,0

1,55

Т2175/87

10,5/6,3

0,57/0,53

ТВ2-150-2

18,0

2,57

СВ1690/175-64

15,75

5,71

ТВ2-100-2

13,8

2,08

СВ1190/250-48

15,75

11,51

ТВФ-100

10,5

1,85

СВ1100/145-88

15,75

2,38

ТВ-60-2

10,5/6,3

1,52/1,52

СВ1500/170-96

13,8

7,95

ТВ-50-2

10,5/6,3

1,52/1,52

СВ1160/180-72

13,8

6,10

ТГ 1500/62,5

10,5

2,90

СВ465/210-16

10,5

2,31

ТГ 1500/58,5

10,5

2,90

СВ840/150-52

10,5

3,00

Т2-50-2

10,5

1,52

ВГС1525/135-120

10,5

5,50

Т4376/142

10,5/6,3

2,91/2,98

ВГС525/125-28

10,5

1,80

ТВ2-30-2

10,5/6,3

1,01/0,96

СВ546/90-40

6,3

1,63

ТВС-30

10,5/6,3

1,01/0,99

ВВ-744-300

6,3

0,89

26. Может представиться случай, когда интервал [ti, Ti] не состоит из целого числа интервалов вида [(i - 1) · 104 и i · 104 часов]. В этом случае интервалу вида [(I - α) · 104 и I · 104 часов, где α - число, меньшее единицы, соответствует величина αpi таким же способом, каким величина pi соответствует интервалу [(i - 1) · 104, i · 104 часов].

Пример. Вычислить pi(ti, Ti), где ti = 3730 ч; Ti = 33850 ч. Интервал (3730 ч, 33850 ч) разбивается на следующие четыре части (3730; 1 · 104 часов); (1 · 104; 2 · 104 часов); (2 · 104; 3 · 104 часов); (3 · 104; 33850 часов). Первому интервалу соответствует  второму и третьему интервалу отвечают p2 и p3. Четвертому интервалу соответствует

Из табл. 1 имеем:

p1 = 0,008; p2 = 0,008; p3 = 0,009; p4 = 0,009.

Следовательно,

pi(ti, Ti) = 0,63p1 + p2 + p3 + 0,62p4 = (0,63 × 0,008) + 0,008 + 0,009 + (0,62 × 0,009) = 0,005 + 0,008 + 0,009 + 0,006 = 0,028.

27. При решении практических задач в соответствии с вышеизложенным определяется значение параметра Пуассона, а затем по статистическим таблицам (приложение 3) определяется для данной конкретной ситуации вероятность рассматриваемого события.

28. Таблицы распределения Пуассона (по Я. Янко) приведены в приложении для значений параметра λ от 0,1 до 30.

1 В задачах, связанных с прогнозом ожидаемого числа аварий, достаточно определить лишь параметр λK = S · pK, (математическое ожидание).

При λ < 0,1 следует пользоваться приближением e-λ ≈ 1 - λ, а при λ > 30 - нормальным распределением для величины

Приложение 1

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКИХ РАСЧЕТОВ ПО КОНТРОЛЮ И ОЦЕНКЕ СОСТОЯНИЯ КОРПУСНОЙ ИЗОЛЯЦИИ

1. На основе использования типовых кривых вероятности аварийного пробоя, описывающих среднестатическое нормальное состояние изоляции (эталонное), и использования концепции учета отклоняющихся групп можно решать ряд практических задач.

2. Эти задачи могут быть разбиты, по крайней мере, на 2 типа:

а) задачи частного порядка обычно небольшого объема. К таковым, например, относятся задачи п. 6 а, б, в разд. 1 настоящей Типовой инструкции;

б) задачи, требующие больших и точных объемов исходной информации, которые могут решаться один раз или периодически повторяться. Такие задачи могут выполняться отдельными ведомствами, заводами, энергосистемами, ремонтными предприятиями на основе использования типовых кривых вероятности и своих исходных информационных материалов.

В результате рассмотрения таких задач определяется общая картина состояния изучаемого элемента и вместе с тем выделяются отклоняющиеся группы, т.е. определяются так называемые «узкие» места, возникающие вследствие возможного нарушения качества проектирования, изготовления или эксплуатации.

Устранение «узких» мест приводит к нормализации работы изучаемого элемента и тем самым к частичному воздействию на нормализацию работы оборудования в целом. Кроме того, учет допущенных ранее при разработке и выпуске машин ошибок может привести к улучшению их проектирования и изготовления в новых вариантах.

К таким задачам относятся задачи п. 6 г ÷ н разд. 1 настоящей Типовой инструкции.

3. Эти задачи требуют наличия постоянно обновляемого, централизованного, систематизированного исходного материала и по большей части должны решаться ежегодно.

4. При постановке любой статистической задачи, в т.ч. задач анализа состояния изоляции, обычно выдвигается гипотеза (предполагаемый результат расчета), которая подтверждается или отвергается полученной расчетной величиной вероятности при принятых уровнях значимости (за допустимые в задачах п. 6 а, б, в можно принимать уровни значимости 2; 5 или 10 %).

5. Проверка статистической значимости различия между λ и μ, вообще говоря, требует использования таблиц закона Пуассона, но при λ порядка двух - трех десятков и более закон Пуассона с параметром λ близок к нормальному закону, математическое ожидание и дисперсия которого равны λ.

Иными словами разность (λ - μ) между λ и μ, не превосходящая , вполне допустимая, разность в 2 вызывает сомнение, а разность в 3 и более практически указывает на нарушение предпосылок. Сформулированное правило для определения существенного различия между λ и μ подлежит корректировке, если таких сравнений проводится много (в одном случае из примерно двадцати разность в 2 может возникнуть за счет чисто случайных причин).

6. Наряду с общей схемой решения задач практического анализа в каждой задаче очень важна инженерная логика рассуждений, определяющая тактику поиска ответа и глубину проработки. Изложить такой подход к решению задач в виде схемы затруднительно, поэтому наиболее удобным представляется дать изложение путей подхода к решению различных задач на отдельных практических примерах. Ниже рассматривается ряд таких примеров. В некоторых из приведенных примеров (4; 8; 9; 10) мог быть применен и другой более оптимальный и полный путь решения задачи, однако при этом потребовалось бы ввести в условие задачи более точные и более полные исходные данные. А вместе с тем иногда в практической работе требуется быстрая ориентировочная прикидка, в таком случае объем исходного материала и пути решения, изложенные в вышеупомянутых примерах являются вполне приемлемыми.

В качестве примеров использованы конкретные, практические работы, поэтому в каждом из них имеется ссылка на авторов работы.

Пример 1. Оценка необходимого количества машин для достоверного испытания нового вида изоляции1.

1 Тутубалин В.Н.

Постановка задачи.

Допустим, что предложена новая изоляция, которая должна быть абсолютно надежной в работе. Выпускаются машины с новой изоляцией, площадью каждая по 200 м2. Сколько нужно выпустить машин, чтобы через три года безаварийной эксплуатации можно было бы с достаточным основанием сказать, что новая изоляция лучше прежней.

Решение: Необходимо отвергнуть гипотезу о том, что новая изоляция хуже прежней. Для того, чтобы это можно было обоснованно сделать, нужно выпустить столько машин с новой изоляцией, чтобы их безаварийная работа была маловероятной, если качество изоляции такое же, как на прежних машинах.

Пусть, например, вероятность безаварийной работы при прежнем качестве изоляции не превосходит 0,05. Исходя из заданной вероятности, определим число машин с новой изоляцией (L), которое должно находиться в эксплуатации. Для машины площадью 100 м2 с прежней изоляцией из табл. 1 находим

p(0; 3 года) ≈ p(0; 2 · 104 ч) ≈ 0,016,

а для L машин с площадью каждой 2×100 м2 соответствующий параметр Пуассона есть (0,016×2)L = 0,032L.

Вероятность безаварийной эксплуатации L машин равна e-0,032L, и мы требуем, чтобы

e-0,032L ≤ 0,05.

Следовательно,

0,032L ≥ 5,3, т.е. L ≥ 165.

Пример 2. Оценка качества новых видов изоляции на малом экспериментальном материале1

Постановка задачи.

Изготовлены две машины с новой изоляцией площадью каждая по 200 м2, причем в течение первых 2 · 104 часов работы обе машины имели по одной аварии из-за местного дефекта изоляции. Можно ли заключить, что новая изоляция хуже прежней?

Решение: Для прежней (микалентной) изоляции параметр Пуассона для суммарного числа аварий на обеих машинах составляет 0,008 × 2 × 2 = 0,032. По закону Пуассона находим, что вероятность иметь две и более аварий при λ = 0,032 есть

p{μ ≥ 2} = 1 - p{μ = 0} - p{μ - 1} = 1 - e-λ - λe-λ = 1 - (1 + λ)eλ = 1 - (1 + λ) · (1 - λ + λ2/2) = 1 - (1 - λ2)(λ2/2) = λ2/2 = 0,00051.

Эта вероятность очень мала; при таком ее значении следует признать, что среднестатистическая машина, аналогичная рассматриваемой, не могла иметь двух аварий. Отсюда следует, что новая изоляция указанных машин имеет показатели хуже, чем у прежней изоляции.

Пример 3. Оценка степени изношенности изоляции отдельной длительно работавшей машины2

1,2 Тутубалин В.Н.

Постановка задачи.

Некоторая машина площадью 200 м2 имела три аварийных повреждения при эксплуатации в интервале от 15 · 104 до 16 · 104 часов.

Является ли ее изоляция более изношенной, чем это бывает в среднем для машин, проработавших 15 · 104 часов.

Решение: Из табл. 1 мы видим, что в интервале (15 · 104 - 16 · 104 часов) значение p16 составляет 0,029. Поэтому для машины площадью 200 м2 параметр λ не более 0,06, а вероятность трех и более аварий есть

Таким образом, три аварии невероятны, следовательно, изоляция сильно изношена или дефектна.

Пример 4. Оценка аварийности изоляции некоторой совокупности турбогенераторов с воздушным охлаждением1.

1 Белова Л.А., Мамиконянц Л.Г., Тутубалин В.Н.

Постановка задачи.

К рассмотрению принята некоторая совокупность турбогенераторов с воздушным охлаждением, номинальным напряжением 10,5 кВ. Генераторы указанной группы начали эксплуатироваться с 1960 г., точного числа часов работы не имеется. С 1960 г. по 1968 г. включительно на этой группе генераторов имело место 10 аварийных пробоев изоляции, причем нельзя было обнаружить видимую причину разрушения изоляции. Повреждения были классифицированы как происшедшие из-за местных дефектов изоляции. Эти случаи аварийных пробоев характеризуют состояние собственно изоляции и поэтому подлежат исследованию в данной задаче.

Кроме этого, в двух случаях повреждения корпусной изоляции были вызваны попаданием на обмотку статора напряжения более высокого класса и повреждением элементарных проводников. Эти повреждения произошли не из-за дефектов изоляции и соответственно не должны учитываться в рассматриваемом расчете.

Ниже указаны суммарная площадь изоляции обмотки статоров генераторов в 100 м2 и число аварий за каждый год эксплуатации рассматриваемой группы генераторов.

В целом вся группа генераторов за весь рассматриваемый период эксплуатации имела суммарную наработку 609 единиц площади на год, определяемую как сумма единиц площади за каждый год.

Число аварийных пробоев на этой группе генераторов за период с 1960 г. по 1968 г. равнялось 10. Является ли эта аварийность повышенной?

Решение. Необходимо определить значение параметра Пуассона, затем по статистическим таблицам определить для данной конкретной ситуации вероятность рассматриваемых событий. На основании полученных результатов можно сделать соответствующее заключение о состоянии изоляции.

К 1968 г. продолжительность работы генераторов указанной группы составляла примерно от 10000 до 50000 ч*) поэтому при использовании данных табл. 1 должен быть принят интервал времени в пределах 1 · 104 ÷ 5 · 104 часов, для которых значение p1 ÷ p5 равны 0,008 ÷ 0,010.

*) Точное число часов работы каждого генератора за год отсутствует, поэтому время работы за год принято примерно равным 7000 ч.

На типовой кривой вероятности аварийного пробоя единичный интервал времени равен 10000 ч (1 · 104 часов). Если принять время работы генератора за год равным 7000 ч, то суммарную наработку нужно привести к единичному интервалу времени.

В данном конкретном случае это отношение будет определяться следующим образом: 10000/7000 ≈ 1,5.

Приняв указанные положения, определим с помощью типовой кривой параметр Пуассона λK = S · pK:

По табл. П3.2 приложения 3 для λ1 = S · p1 и λ5 = S · p5 определим возможную вероятность десяти и более аварий за указанный период (1960 + 1968 гг.) на рассматриваемой группе генераторов.

В таблице суммарных значений функции Пуассона в данном случае под X понимается число аварий (равное 10) и под λ значения

λ1 = S · p1 и λ5 = S · p5.

Как следует из таблицы, вероятность десяти и более аварий при λ = 3,2 ÷ 4,1 равна примерно 0,0018 ÷ 0,0095. Вероятность сравнительно мала, что указывает на некоторую дефектность изоляции турбогенераторов этого типа.

Технический анализ показал, что в данном случае повышенная повреждаемость изоляции была вызвана неудачным креплением крайнего пакета стали на некоторых генераторах этого типа, что приводило к повреждениям изоляции обломившимися лепестками стали.

Пример 5. Оценка качества изоляции группы генераторов с малым сроком эксплуатации1.

1 Тутубалин В.Н.

Постановка задачи.

Изготовлено семь генераторов с компаундированной микалентной изоляцией площадью каждая по 5,71 × 100 м2 (охлаждение стержней непосредственное, водяное).

В течение первых 104 ч работы семь генераторов имело семь аварийных повреждений изоляции (причина повреждения изоляции не могла быть точно названа) и два аварийных повреждения изоляции из-за ее увлажнения. Можно ли заключить, что изоляция этой группы генераторов хуже среднестатистической?

Решение: для микалентной изоляции параметр Пуассона для суммарного числа аварий на семи генераторах составляет

λ1 = p1 · S · L = 0,003×5,71×7 ≈ 0,32.

По табл. П3.2 распределения Пуассона находим, что вероятность семи и более аварий при значении λ, равном 0,32, является практически нулевой.

Следовательно, нужно считать, что повреждаемость этих генераторов является чрезвычайно высокой (необходимо отметить, что на таком количестве генераторов можно было ожидать появления максимум одной аварии).

Пример 6. Оценка аварийной повреждаемости главной изоляции обмоток статоров генераторов одной энергосистемы1.

1 Байкова И.Б., Белова Л.А., Киристая B.C.

Постановка задачи.

Анализу подлежит состояние статорной изоляции 23 турбогенераторов отечественного производства мощностью от 12 до 200 МВт и номинальным напряжением 6,3; 10,5 и 15,75 кВ за период 1952 ÷ 1977 гг. (по состоянию на 01.01.78 г.).

В 8 случаях имело место повреждение главной статорной изоляции, причем в 6 по вине собственно изоляции и 2 было вызвано так называемыми внешними причинами (из-за течи воды в головке стержня).

Решение: произведем обработку исходных данных в зависимости от времени работы генераторов.

Площади всех генераторов расположатся по убывающей с учетом выбывания в каждом интервале более «молодых» генераторов; отметим для каждой аварии, в каком фактическом интервале времени имело место указанное повреждение. Взяв соотношение числа аварий к суммарной площади каждого интервала построим график частот повреждений (см. рис. П1.1, поз. 1). Произведем сглаживание ломанного графика частот повреждений методом наименьших квадратов, в результате получим текущее значение кривой вероятности аварийного пробоя данной совокупности генераторов (поз. 2). На рисунок нанесем также значения типовой кривой (поз. 3).

Из сопоставления текущей и типовой кривых можно сделать вывод, что рассмотренная совокупность генераторов резко неоднородна (в смысле аварийности) и имеет существенно худшие, чем среднестатистические показатели. Все точки текущей кривой лежат значительно выше типовой кривой.

Сравнение ожидаемого (МО) числа аварий, подсчитанного по типовой кривой, и фактического числа аварий выполнено для объединения рассматриваемых генераторов по различным признакам: по заводам-изготовителям (оценка технологических особенностей), типам (оценка конструктивных особенностей) и месту установки (оценка условий эксплуатации).

Рис. П1.1. Сравнение кривых вероятности аварийного пробоя изоляции обмотки статора турбогенераторов рассматриваемой энергосистемы:

1 - фактические данные; 2 - текущая кривая с доверительными интервалами; 3 - типовая кривая

Результаты сравнения ожидаемого и фактического числа аварий по генераторам различных типов и по месту их установки приведены в табл. П1.1 и П1.2

Таблица П1.1

Тип генератора

Ожидаемое число аварий

Фактическое число аварий

ТВФ-100-2

1,1101

1

ТВВ-200-2

0,5979

5

Т2-25-2

0,3020

0

Т2-12-2

0,2678

0

Итого ...

2,2778

6

Таблица П1.2

Электростанция

Ожидаемое число аварий

Фактическое число аварий

№ 1

1,4081

3

№ 2

0,2999

3

№ 3

0,3020

0

№ 4

0,2678

0

Итого ...

2,2778

6

Как видно из таблиц, общее фактическое число изоляционных аварий равно 6, что значительно больше суммарного МО, равного 2,2778. В отклоняющиеся должны быть выделены электростанции № 1 и № 2; по типам - генераторы ТВВ-200-2. Оказывается, что генераторы этого типа эксплуатируются именно на электростанциях № 1 и № 2, что и ухудшает их показатели.

Показатели остальных групп машин, как по типам, так и по электростанциям, в том числе и старых генераторов с воздушным охлаждением, удовлетворяют среднестатистическим.

Таким образом, можно констатировать, что на данном этапе в энергосистеме имеется резко отклоняющаяся в худшую сторону группа машин ТВВ-200-2.

Пример 7. Оценка работы главной статорной изоляции турбогенераторов типа ТГВ-200*)

*) Малых В.В., Пидошва В.Г., Пушкарь В.Ф.

Постановка задачи.

Рассматривается совокупность генераторов этого типа (изоляция микалентная компаундированная; охлаждение - водородное) из 72 единиц, установленных на II электростанциях 9 энергосистем.

На всей совокупности генераторов за период с 1960 по 1978 г. имело место 14 аварий изоляции, происшедших без видимых причин, и 8 аварий, вызванных внешними причинами. Произвести анализ и оценку состояния изоляции генераторов этого типа.

Решение: получим календарный график повреждаемости генераторов этой группы (рис. П1.2). Для этого за каждый рассматриваемый год (с 1960 г. по 1978 г.) возьмем отношение числа аварийных пробоев к числу находящейся в эксплуатации в этом году площади. Как видно из рисунка график опасений не вызывает.

Рис. П1.2. Календарный график аварийной повреждаемости изоляции обмоток статоров ТГВ-200

Построим текущую кривую вероятности аварийного пробоя (рис. П1.3) по состоянию на 01.01.79 г. (разъяснение см. в примере 6 и приложении 2). Как видно из рисунка, отмечается практически полное совпадение текущей кривой вероятности аварийного пробоя с типовой.

Для каждой конкретной машины в соответствии с ее числом часов работы определим параметр Пуассона (λ = S · Σpi; Σpi - снято с типовой кривой). Затем по табл. 1 приложения 3 распределения Пуассона определяем вероятность возникновения одной, двух и более аварий. В таблице Пуассона в данном случае под X понимается число аварий (одна, две и т.д.) и под λ значения S · Σpi.

Рис. П1.3. Текущая кривая вероятности аварийного пробоя изоляции обмоток статоров ТГВ-200 (по состоянию на 1.01.1979 г.):

1 - частота повреждений; 2 - текущая кривая; 3 - типовая кривая

Суммируя значения X получаем вероятность возникновения аварии на этой машине (ожидаемое число аварий).

Суммируя ожидаемое число аварий по всей совокупности генераторов получаем: МО - 13,6015. Как отмечалось выше, на всей совокупности генераторов имело место 14 аварий. Совпадение - хорошее.

Попробуем оценить, какова динамика аналогичных соотношений (ΣМО и фактической повреждаемости по всей совокупности) по состоянию на 01.01.1960 г., на 01.01.66 г., на 01.01.71 г., на 01.01.76 г., на 01.01.79 г. (рис. П1.4).

Как видно из рисунка, за весь период эксплуатации отмечалось практически полное совпадение ожидаемого и фактического числа аварийных пробоев.

Если посмотреть распределение ожидаемого и фактического числа аварийных пробоев по отдельным электростанциям по состоянию на 01.01.75 г. табл. П1.3, то обнаруживается что однородность совокупности еще раз подтверждается пропорциональным соотношением рассматриваемых величин практически по всем электростанциям (исключение составляют показатели Бурштынской ГРЭС, которая должна быть выделена в отклоняющуюся группу).

Рис. П1.4. Динамика соотношений ожидаемого и фактического числа аварийных пробоев ТГВ-200 (за период 1960 - 1978 гг.)

 ожидаемое значение

 фактическое значение

Из сопоставления всех показателей можно сделать вывод, что генераторы этого типа (за исключением Бурштынской ГРЭС) находятся на среднестатистическом уровне и соответствуют норме, эталону. Учитывая то, что совокупность стабильно за весь период эксплуатации отвечает эталону, можно попытаться осуществить прогноз возникновения последующих аварий. Из табл. П1.3 видно, что ожидаемое число аварий превышает фактическое почти на целую единицу на генераторах Молдавской (0,9208и0) и Верхне-Тагильской ГРЭС (0,8145и0). Очевидно, в первую очередь следует ожидать аварию на Верхне-Тагильской и Молдавской ГРЭС. Так как в настоящее время уже известны последующие данные по возникновению аварий включительно по 1979 г., то можно отметить, что на всей совокупности генераторов ТГВ-200 за период 1975 ÷ 1979 гг. произошли еще три аварийных пробоя: в 1975 г. на Верхне-Тагильской ГРЭС; в 1979 г. на Молдавской ГРЭС; в 1976 г. на Ворошиловградской ГРЭС.

Таблица П1.3

Распределение ожидаемого и фактического числа аварийных пробоев по отдельным электростанциям (по состоянию на 1.01.75)

Энергосистема

Электростанция

Ожидаемое число аварий

Фактическое число аварий

Азэнерго

Северная ГРЭС

0,1840

0



Али-Байрамлинская ГРЭС

0,6120

0

Львовэнерго

Бурштынская ГРЭС

1,3543

3

Мосэнерго

ГРЭС-5

0,1206

0

Молдглавэнерго

Молдавская ГРЭС

0,9208

0

Свердловэнерго

Верхне-Тагильская ГРЭС

0,8145

0

Татэнерго

Заинская ГРЭС

1,3067

1

Харьковэнерго

Змиевская ГРЭС

1,1244

1

Южказэнерго

Джамбульская ГРЭС

0,2674

1

Донбассэнерго

Ворошиловградская ГРЭС

1,1049

2



Старобешевская ГРЭС

1,6138

2



Итого...

9,4234

10

Пример 8. Сравнение аварийности некоторой совокупности (№ 1) гидрогенераторов за трехлетний период эксплуатации по состоянию на 1 января 1968 г. и 1 января 1970 г.*

* Белова Л.А., Мамиконянц Л.Г., Тутубалин В.Н.

Постановка задачи.

В совокупности рассмотрено 20 генераторов с различной единичной площадью изоляции. Необходимо сравнить математическое ожидание числа аварийных пробоев изоляции обмоток статоров с фактическим числом аварий за трехлетний период эксплуатации для рассматриваемой совокупности гидрогенераторов по состоянию на 1 января 1968 г. (т.е. за 1965, 1966 и 1967 гг.) и на 1 января 1970 г. (т.е. за 1967, 1968, 1969 гг.). Из сопоставления полученных результатов сделать заключение об общем состоянии изоляции и тенденциях в ее изменении.

Решение: Сведем исходные данные по указанной совокупности генераторов в табл. П1.4 и П1.5 и произведем необходимые расчеты.

В табл. П1.4 записаны все генераторы из интересующей нас совокупности по состоянию на 1 января 1968 г. с указанием их единичной площади. Генераторы расположены в порядке, определяемом их возрастом к рассматриваемому периоду (к 1 января 1968 г.). Для каждого из рассматриваемых генераторов значения pi бралось по кривой вероятности аварийного пробоя (в соответствующем интервале) таким, чтобы продолжительность работы генератора соответствовала примерно середине рассматриваемого трехлетнего периода эксплуатации. Например, если на 1 января 1968 г. генератор проработал от 4 · 104 до 5 · 104 часов, то в середине рассматриваемого трехлетнего периода его возраст составляет от 3 · 104 до 4 · 104 часов и соответственно выбирается равным 3 · 104 часов. Значение pi удваивается, так как трехлетний период эксплуатации равен примерно 2 · 104 часов.

По каждой возрастной группе проставлено общее число аварийных пробоев, которые имели место на этих генераторах в 1965, 1966, 1967 гг.

В конце табл. П1.4 произведено суммирование всех полученных значений математического ожидания (МО) числа аварийных пробоев изоляции обмоток статоров за рассматриваемый период (1965, 1966, 1967 гг.) и фактически имевших место аварийных пробоев изоляции на тот же период и произведено их сравнение.

По результатам расчетов по состоянию на 1 января 1968 г. (см. табл. П1.4) следует отметить, что изучаемая совокупность генераторов находится на среднестатистическом уровне и ее состояние не вызывает опасений.

Аналогично вышеизложенному в табл. П1.5 записаны все генераторы интересующей нас совокупности по состоянию на 1 января 1970 г. и выполнены те же расчеты. Фактическая аварийность внесена в каждую возрастную группу соответственно за 1967, 1968, 1969 гг.

За период с 1968 г. по 1970 г. обмотки статоров части генераторов рассматриваемой совокупности подверглись перемотке. В таблице 2 эти генераторы указаны дважды: первый раз в возрастной группе, в которую они должны были бы попасть, если бы не прошли перемотку (о дате перемотки сделаны примечания; математическое ожидание и фактическое число аварий, естественно, отсутствуют), второй раз - в той возрастной группе, к которой они относятся, с учетом продолжительности их работы с момента перемотки (величины математического ожидания числа аварий и фактическое число аварийных пробоев за расчетный период указаны). По результатам расчетов для совокупности генераторов по состоянию на 1 января 1970 г. отмечается некоторое отклонение от среднестатистической нормы, что не наблюдалось по состоянию на 1 января 1968 г.

Таблица П1.4

Сравнение расчетной вероятности аварий и фактического числа аварий для первой группы гидрогенераторов по состоянию на 1 января 1968 г. (за 1965, 1966 и 1967 гг.)

Интервал времени, часы

Параметр кривой вероятности

Sген, 100 м2

Ожидаемое число аварий

Фактическое число аварий

Примечание

pi

2pi

3 · 104

0,009

0,018

11,51

0,207

0



3 · 104

0,009

0,018

11,51

0,207

3 · 104

0,009

0,018

11,51

0,207

3 · 104

0,009

0,018

2,38

0,043

2 · 104

0,008

0,016

11,51

0,184

2



2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

11,51

0,184

2 · 104

0,008

0,016

2,38

0,038

1 · 104

0,008

0,016

11,51

0,184

2



1 · 104

0,008

0,016

11,51

0,184

1 · 104

0,008

0,016

11,51

0,184

1 · 104

0,008

0,016

2,38

0,038

1 · 104

0,008

0,016

2,38

0,038

1 · 104

0,008

0,016

-

-

1 · 104

0,008

0,016

-

-









3,170

4

Хорошее совпадение математического ожидания аварий и фактического числа аварийных пробоев

Таблица П1.5

Сравнение расчетной вероятности аварий и фактического числа аварий для первой группы гидрогенераторов по состоянию на 1 января 1970 г. (за 1967, 1968 и 1969 гг.)

Интервал времени, часы

Параметр кривой вероятности

Sген

100 м2

Ожидаемое число аварий

Фактическое число аварий

Примечание

pi

2pi

5 · 104

0,010

0,020

2,38

-

-

Обмотка перемотана в 1964 г.

4 · 104

0,009

0,018

2,38

-

-

Обмотка перемотана в 1962 г.

4 · 104

0,009

0,018

2,38

0,043

1

4 · 104

0,009

0,018

2,38

0,043



4 · 104

0,009

0,018

11,51

0,207





4 · 104

0,009

0,018

11,51

0,207





4 · 104

0,009

0,018

11,51

0,207





4 · 104

0,009

0,018

11,51

0,207





4 · 104

0,009

0,018

11,51

0,207





4 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

2,38

-

-

Обмотка перемотана в 1961 г.

3 · 104

0,009

0,018

2,38

0,043

4



3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





3 · 104

0,009

0,018

11,51

0,207





2 · 104

0,008

0,016

2,38

-

-

Обмотка перемотана в 1954 г.

2 · 104

0,008

0,016

2,38

0,038

3



2 · 104

0,008

0,016

2,38

0,038





1 · 104

0,008

0,016

-

-

-



1 · 104

0,008

0,016

-

-

-



1 · 104

0,008

0,016

-

-

-











3,31

8

Совпадения нет, надо искать причину отклонения фактического числа аварий от математического ожидания

Исключение из рассмотрения одного из генераторов дает следующие результаты



3,11

5

Хорошее совпадение

При обнаружении такого факта следует попытаться определить, ко всей ли совокупности генераторов относится обнаруженное явление или легко обнаруживается возможность выделения отдельных «худших» или «лучших» генераторов, либо это объясняется возникновением каких-либо внешних влияющих факторов.

В данном конкретном случае при анализе исходных данных легко обнаруживается, что один из 20 генераторов имел за малый промежуток времени три аварийных повреждения.

Площадь и все аварийные повреждения этого генератора были исключены из рассмотрения (из общей суммы), что привело к хорошему совпадению математического ожидания и фактического числа аварий на остальной группе генераторов. Естественно сделать заключение о том, что этот генератор имеет дефектную изоляцию, а остальные 19 соответствуют среднестатистической норме. Однако такая аварийность на одном из 20 генераторов могла быть случайной. В данном конкретном случае проверка обычным статистическим приемом подтверждает случайность этого явления и ставит под сомнение принятые выше объяснения о состоянии всей совокупности.

В таком сомнительном случае, очевидно, нужно рекомендовать до принятия решения, например о срочной перемотке статора дефектного генератора, продолжить наблюдение за указанной совокупностью генераторов и повторить все расчеты через определенный промежуток времени. По результатам повторно произведенных расчетов принять соответствующее решение.

Пример 9. Оценка аварийности некоторой совокупности (№ 1) гидрогенераторов за трехлетний период эксплуатации по состоянию на 1 января 1970 г.1

1 Белова Л.А., Мамиконянц Л.Г., Тутубалин В.Н.

Постановка задачи.

Имеется некоторая другая совокупность гидрогенераторов, по которой также известны все исходные данные по состоянию на 1 января 1970 г. Требуется оценить состояние изоляции.

Решение. По аналогии с примером 8 исходные и расчетные данные по этой совокупности уведены в табл. П1.6.

Результаты расчетов для этой совокупности генераторов значительно отличаются от результатов расчетов предыдущего примера. Повреждаемость этих гидрогенераторов резко отличается от среднестатистической. Указанная группа генераторов должна быть признана дефектной. Причина повышенной повреждаемости должна быть выяснена техническим анализом.

Таблица П1.6

Сравнение расчетной вероятности аварий и фактического числа аварий для второй группы, гидрогенераторов по состоянию на 1 января 1970 г. (за 1967, 1968, 1969 гг.)

Интервал времени, часы

Параметр кривой вероятности

Sген

100 м2

Ожидаемое число аварий

Фактическое число аварий

Примечания

pi

2pi

1 · 104

0,010

0,020



-

-



1 · 104

0,010

0,020

-

-

-



1 · 104

0,010

0,020

5,71

0,114

7



1 · 104

0,010

0,020

5,71

0,114





1 · 104

0,010

0,020

5,71

0,114





1 · 104

0,010

0,020

5,71

0,114





1 · 104

0,010

0,020

5,71

0,114





1 · 104

0,010

0,020

5,71

0,114





1 · 104

0,010

0,020

5,71

0,114













0,637

15

Никакого совпадения нет, фактическая повреждаемость значительно превышает ожидание. Причина расхождения должна быть определена методом технического анализа

Пример 10. Сравнительная оценка качества новых видов изоляции (сравнение с микалентной изоляцией)1.

1 Белова Л.А., Мамиконянц Л.Г., Тутубалин В.Н.

Постановка задачи.

Рассматривается совокупность изоляции новых видов на термореактивных связующих общей суммарной площадью в 1529 × 100 м2.

Изоляция эксплуатируется на турбо- и гидрогенераторах различной единичной мощности, номинальных напряжений, типов и т.п.

Произвести оценку новых видов изоляции.

Решение. Так как по термореактивной изоляции пока отсутствуют типовые, эталонные показатели произведем сравнительную оценку изоляции по отношению к микаленте.

В настоящей задаче ограничимся сравнением ожидаемого и фактического числа аварийных пробоев по однородной совокупности (за минусом отклоняющихся групп).

По типовой кривой для микалентной изоляции для каждой конкретной машины в соответствии с ее числом часов работы на рассматриваемую дату определяем Σpi и соответственно λi = S - Σpi, а затем в табл. 1 приложения 3 распределения Пуассона определяем вероятность возникновения 1-ой, 2-х и т.д. аварий и их общую сумму.

Суммируя общее ожидаемое и фактическое число аварийных пробоев по интересующим нас группам получим следующие соотношения:

Вид изоляции

Ожидаемое число аварийных пробоев

Фактическое число аварийных пробоев

Суммарная общая площадь изоляции, 100 м2

Изоляция из пропитанных лент

30,9555

11

856

В том числе:







слюдотерм

15,0533

3

446

ВЭС

15,9022

8

410

Изоляция из непропитанных лент (монолит)

16,4640

8

573

Общие показатели

47,4195

19

1529

Как следует из таблицы показатели изоляции на термореактивных связующих лучше показателей микалентной изоляции.

Пример 11. Анализ аварийности статорной микалентной изоляции некоторой совокупности гидрогенераторов 13,8 кВ1

1 Белова Л.А., Мамиконянц Л.Г., Тутубалин В.Н.

Постановка задачи.

В рассматриваемую совокупность входит примерно 150 крупных гидрогенераторов с воздушным охлаждением 9-ти различных типов, изготовленных 4-мя различными заводами (заводы обозначаю индексами А; Б; В и т.д.). Первый гидрогенератор был изготовлен в 1940 г. Генераторы установлены на 19 электростанциях (электростанции обозначены порядковыми номерами) 14 энергосистем.

Удельная повреждаемость на единицу машины и единицу площади изоляции всех гидрогенераторов рассматриваемой группы по годам (календарный график) весьма высока и в последние годы имеет резкую тенденцию к возрастанию. Если бы она отмечалась только для графика на единицу машин, можно было бы размышлять о влиянии (изменении с течением времени и увеличением единичной мощности) габаритных размеров машин. Однако данные графика на единицу площади не позволяют этого сделать. Следовало определить, за счет чего это имеет место - из-за общего чрезмерного старения изоляции рассматриваемой группы генераторов или в последние годы в совокупности просто появились дефектные генераторы? По календарным графикам на этот вопрос ответить нельзя.

Решение: Использована методика статистического анализа, заключающаяся в сравнении текущей кривой вероятности аварийного пробоя с типовой, и концепции выделения отклоняющихся групп. Текущие кривые вероятности аварийного пробоя главной изоляции обмоток статоров в целом для всей совокупности по состоянию на 1 января 1966, 1970, 1972, 1974 и 1975 гг. показаны на рис. П1.5 (средние кривые без указания границ соответствующих доверительных областей). Все эти кривые ложатся выше типовой (показана сплошной линией без точек) и указывают на возникновение значительной неоднородности в указанной совокупности генераторов уже начиная с 1965 г. и соответственно худших показателей состояния изоляции.

Рис. П1.5. Текущие кривые вероятностей аварийного пробоя изоляции всей совокупности гидрогенераторов 13,8 кВ

Сравнение МО количества машин с 1, 2, 3 авариями и т.д. и фактического распределения количества машин с 1, 2, 3 авариями и т.д. за периоды 1940 - 1965 гг. (по состоянию на 1 января 1966 г.); 1940 - 1969 гг. (на 1 января 1970 г.); 1940 - 1974 гг. (по состоянию на 1 января 1975 г.) выполнено для объединения рассматриваемых генераторов по трем различным признакам:

- по заводам-изготовителям (оценка технологических особенностей) в табл. П1.7;

- по типам (оценка конструктивных особенностей) в табл. П1.8;

- по месту установки (оценка условий эксплуатации и т.п.) в табл. П1.9.

Математическое ожидание подсчитано по типовой кривой вероятности аварийного пробоя.

Из сопоставления указанных данных следует, что устойчиво практически за весь рассматриваемый период весьма плохие показатели (суммарное значение МО и суммарной фактической аварийности рассматриваемой группы по состоянию на 1 января 1975 г.) обнаруживает завод В (12,9786 и 61) и лучшие - завод А (81,1317 и 62). Рассмотрение тех же данных по типам показывает, что так же устойчиво из общей совокупности выделяются в худшую сторону тип СВ-1160/180-72 (24,3826 и 82) и в лучшую СВ-1500/200-88 (43,6531 и 32).

По электростанциям выделяются: в худшую сторону - электростанции № 16 и 5, в лучшую - № 3.

Из приведенных данных следует, что ухудшение в каждом из рассмотренных сочетаний (по заводам, типам и электростанциям) определяется одними и теми же показателями. Завод В имеет худшие показатели из-за того, что в выпущенной им продукции имеется тип СВ-1160/180-72. Электростанции № 16 и 5 имеют худшие показатели вследствие того, что на них установлены гидрогенераторы СВ-1160/150-72. В целом тип СВ-1160/180-72 имеет плохие показатели из-за того, что большая часть этих генераторов изготовлена заводом В и установлена на вышеуказанных электростанциях. Генераторы этого же типа, однако, изготовленные заводом А (установлены на электростанции № 6) дают практически нормальные показатели.

Таблица П1.7

Данные об аварийной повреждаемости изоляции гидрогенераторов 13,8 кВ (сравнение по заводам)

Заводы

Расчетное и фактическое значения аварийных повреждений изоляции за периоды

1940 - 1965 гг. (на 1.01.66 г)

1940 - 1969 гг. (на 1.01.70 г.)

1940 - 1974 гг. (на 1.01.75 г.)

А

38,7872*

26

55,1174

37

81,1317

62

Б

7,3313

9

12,0092

15

18,4544

24

В

4,3875

7

7,5244

21

12,9786

61

Г

-

0,5660

1

1,1590

1

Всего...

50,5060

42

75,2170

74

113,7237

148

* В дробном обозначении: числитель - ожидаемое, знаменатель - фактическое число аварийных пробоев.

 - лучшие;  - плохие.

Таблица П1.8

Данные об аварийной повреждаемости изоляции гидрогенераторов 13,8 кВ (сравнение по типам)

Типы генераторов

Расчетное и фактическое значения аварийных повреждений изоляции за периоды

1940 - 1965 гг. (на 1.01.66 г.)

1940 - 1969 гг. (на 1.01.70 г.)

1940 - 1974 гг. (на 1.01.75 г.)

СВ1500/200-800

19,1544*

10

29,2497

16

43,6531

32

СВ1160/180-72

11,7954

20

15,7069

38

24,3826

82

СВ640/170-24

-

-

0,6322

0

СВ850/190-48

1,1163

1

2,3632

2

3,7152

3

СВ1340/150-96

10,3715

9

16,0073

15

24,0134

24

СВ1250/170-86

6,3740

2

7,7710

2

8,9170

2

СВ850/235-32

-

-

0,8116

0

СВ1500/170-96

1,6854

0

3,3845

0

5,6432

4

ВГС1225/147

-

0,5660

1

1,1590

1

Всего...

50,5060

42

75,2170

74

113,7237

148

* В дробном обозначении: числитель - ожидаемое, знаменатель - фактическое число аварийных пробоев

 - плохие;  - лучшие.

Таблица П1.9

Данные об аварийной повреждаемости изоляции гидрогенераторов 13,8 кВ (сравнение по электростанциям)

Электростанции

Расчетное и фактическое значения аварийных повреждений изоляции за периоды

1940 - 1965 гг. (на 1.01.66 г.)

1940 - 1969 гг. (на 1.01.70 г.)

1940 - 1974 гг. (на 1.01.75 г.)

1

-

-

0,8116*

0

2

7,8264

4

12,8552

9

19,6166

24

3

11,3970

6

16,9945

7

24,0365

8

4

1,6854

0

3,3845

0

5,6432

4

5

2,4669

4

2,6837

7

4,2024

12

6

6,0252

10

7,8189

12

11,6039

14

7

-

-

0,3828

0

8

-

-

0,2494

0

9

0,2331

0

0,5649

1

0,7200

1

10

3,0421

0

3,9981

0

5,5580

0

11

4,7075

2

5,9664

2

6,8663

2

12

1,6665

0

1,8046

0

2,0517

0

13

2,0933

4

3,4231

7

5,1952

13

14

2,5788

1

4,6852

2

7,2406

4

15

2,6592

4

3,9009

6

6,0186

7

16

3,3098

6

5,2043

19

8,5763

56

17

-

0,1684

0

0,1954

0

18

0,8832

1

1,7983

1

2,9430

2

19

-

0,5660

1

1,1590

1

Всего...

50,5060

42

75,2170

74

113,7237

178

* В дробном обозначении: числитель - ожидаемое; знаменатель - фактическое число аварийных пробоев

 - плохие;  - лучшие.

Завод А имеет существенно лучшие показатели за счет генераторов СВ-1500/200-88, установленных на электростанциях № 2 и 3. Последняя имеет нормальные показатели, первая - очень хорошие. При анализе показателей электростанции № 3 выяснилось, что по официальным каналам электростанцией была представлена неверная информация об аварийных пробоях. В действительности за рассматриваемый период на электростанции имело место не 8 случаев аварийного пробоя, а 21. Тогда соотношение МО и фактического числа аварийных пробоев выглядит иначе (24,04 и 21 соответственно). В целом по типу соотношение показателей МО и фактического числа аварий также изменяется (43, 64 и 43 соответственно). Отсюда следует, что показатели этой электростанции и показатели завода А должны рассматриваться как нормальные, а не лучшие.

Таким образом, сомнения вызывают только генераторы СВ-1160/180-72, изготовленные заводом В и установленные на электростанциях № 16 и 5. Напрашивается вывод, что либо на заводе В при изготовлении этих генераторов была неудачно модернизирована конструкция или имели место технологические отклонения, либо условия эксплуатации на этих электростанциях привели к значительному ухудшению показателей части машин этого типа. Эта часть работы пока не выполнялась.

Если из всех вышеприведенных расчетных материалов исключить генераторы электростанций № 16 и 5 и внести поправки из-за изменения показателей электростанции № 3, то предположительно текущие кривые вероятности аварийного пробоя должны совпадать с типовой, что будет свидетельствовать о наличии статистической однородности для оставшейся части наблюдаемой совокупности на рассматриваемом этапе. Результаты приведены на рис. П1.6, как видно из рисунка, совпадение кривых идеальное.

Относительная повреждаемость на единицу машины и единицу площади на календарном графике стабилизируется примерно на общих показателях, характеризующих обычный нормальный уровень.

Рис. П1.6. Текущие кривые вероятностей аварийного пробоя изоляции гидрогенераторов 13,8 кВ за минусом генераторов СВ-1160/180-72, установленных на электростанциях № 16 и 5 и с учетом поправки по электростанции № 3

Таким образом, удалось установить, что на данном этапе в рассмотренной совокупности гидрогенераторов 13,8 кВ имеется резко отклоняющаяся группа машин типа СВ-1160/180-72, установленная на электростанциях № 16 и 5. По другим генераторам рассмотренной совокупности пока явления чрезмерного (отклоняющегося от нормального, описываемого типовой кривой) старения главной изоляции в результате ионизационного или теплового воздействия или под влиянием ухудшающегося состояния элементарных проводников (число повреждений в работе собственно элементарных проводников весьма мало - не превышает 7 случаев) не наблюдается. По данной группе гидрогенераторов в 1975 г. проводилось обширное техническое обследование представительной группой экспертов. Результаты технического обследования по оценке состояния главной статорной изоляции совпадают с данными статистического анализа.

Пример 12. К вопросу о целесообразном планировании и качестве выполнения полных перемоток обмоток статоров турбо- и гидрогенераторов1.

1 Кабанов П.С.

Постановка задачи.

Повреждаемость главной статорной изоляции генераторов как в работе, так и при профилактических испытаниях достаточно велика. Однако большая часть аварийных пробоев приводит к незначительному выгоранию обмотки и требует лишь частичного ее ремонта. Тем более это относится к последствиям профилактических пробоев. Вместе с тем возникновение аварийных и профилактических пробоев часто заставляет эксплуатационников ставить вопрос о назначении плановой перемотки обмотки, хотя само по себе большое абсолютное число аварийных и профилактических пробоев еще не говорит о дефектности изоляции, так как оно может соответствовать ожидаемому, (нормальному) уровню. В частности, в системе Минэнерго СССР за весь период эксплуатации группы турбо- и гидрогенераторов, мощностью 10 тыс. кВт и выше по состоянию на 1.01.1975 г. было произведено 333 полных перемотки обмоток статоров генераторов. Если принять в среднем стоимость перемотки одного генератора 200 тыс. руб., то общая сумма затрат составила примерно 70 млн. руб.

Необходимость постановки задачи анализа причин, вызвавших перемотки, целесообразности и своевременности перемоток, а также качества их выполнения очевидна.

Решение

Производится разделение всех рассмотренных работ по полной перемотке обмоток статоров на две группы: группы, где перемотки по техническим последствиям являлись неизбежными, и группы, где перемотки выполнялись в плановом порядке. Подробному анализу подвергается последняя группа.

Нам известно количественное выражение показателей аварийности нормальной микалентной изоляции в виде типовой кривой вероятности аварийного пробоя изоляции. Наличие этого эталона позволяет подсчитать ожидаемое число аварийных пробоев на группе генераторов, предполагаемых к перемотке, сравнить его с фактическим и из их сопоставления сделать оценку целесообразности перемотки. Если соотношения расчетного и фактического числа аварий сопоставлять для различных перегруппировок анализируемой группы генераторов (до ремонта, после ремонта, по работам конкретного предприятия, по типам машин, по территориальному признаку и т.п.), то можно выявить целый ряд технических положений и составить соответствующее заключение по результатам статистического анализа. Очевидно, что результаты статистического анализа должны быть подтверждены и дополнены результатами технического анализа (осмотр, испытания и т.п.) и диагностического анализа (акустические методы, хромотография и т.п.). В практических ситуациях, как показывает опыт, результаты статистического, технического и диагностического исследований совпадают.

Из общего числа 333 выполненных перемоток примерно 83 были вызваны значительным разрушением изоляции под влиянием внешних факторов (разрыв бандажного кольца ротора, нарушение пайки лобовых частей обмотки статора и т.п.). В десяти случаях перемотки были выполнены также после аварий, но вызванных замыканием в обмотке. Последствия аварии разрушительны, со значительным повреждением изоляции. Перемотка в обоих случаях являлась необходимой. Остальные 240 случаев перемоток выполнялись в плановом порядке, в периоды капитальных и реконструктивных ремонтов.

Результат анализа вышеуказанных 240 перемоток показал, что примерно в 40 случаях выполнение перемоток было явно целесообразно и необходимо, так как состояние изоляции было достаточно плохим и затраты на выполнение перемоток окупались ликвидацией аварийных очагов и общим повышением надежности работы генераторов. Подобное заключение можно было сделать опираясь на результаты:

- статистического анализа (сравнение ожидаемого и фактического числа аварийных пробоев главной изоляции обмоток статоров до и после перемоток);

- технического анализа (результаты испытаний и осмотров при капитальных, средних и текущих ремонтах). К сожалению, в данной работе пока не использованы возможности диагностической оценки, но надо полагать, что и они подтвердили бы плохое состояние этих обмоток.

В табл. П1.10 приведены примеры, характеризующие состояние изоляции до перемоток. Как видно из таблицы, перемотки обмоток турбогенераторов ТВВ-200-2, ТВВ-165-2, Т2-25-2, Т-25-2, СВ-1190/250-48, СВ-1100/145-88 (из числа вышеуказанных 40 случаев) были целесообразны. Показатели после перемоток - удовлетворительны (фактическое и ожидаемое число аварий совпадает, технический анализ не указывает сбоев), за исключением генераторов типа ТВВ-200-2.

В остальных 200-х случаях выполнение полных перемоток вызывает сомнение в целесообразности их проведения. По результатам статистического анализа во всех указанных случаях соотношения ожидаемого и фактического числа аварийных пробоев до и после перемоток нормальны, технический анализ не дает достаточных предпосылок для их обоснования.

Очевидно, что среди этих перемоток определенную часть работ следует признать необоснованной, например по генераторам СВ-900/170-80, СВ-1160/180-72* и др. (см. табл. П1.10). Исключение составляют те случаи, где производились перемотки: 1) среднестатистических, нормальных машин с микалентной изоляцией и с воздушным охлаждением, но с большим сроком эксплуатации; 2) с переходом на улучшенные варианты изоляции (от гильзовой к микалентной, от катушечной к стержневой, от микалентной к термореактивной). Общее число таких перемоток - 38. Таким образом, 162 случая плановых перемоток обмоток статоров следует признать необоснованными, затраты по которым составляют примерно 30 ÷ 40 млн. руб.

* Из числа генераторов, установленных на Днепрогэс им. В.И. Ленина.

Таблица П1.10

Сравнение ожидаемого и фактического числа аварийных пробоев изоляции до перемоток обмоток статоров генераторов

Тип генератора

Ожидаемое число аварий

Фактическое число аварий

Технический анализ

ТВВ-200-2

ТВВ-165-2

0,8944

16

Дефект конструкции (проседание «корзинки», вымывание компаунда в лобовых частях обмотки, неудовлетворительная подвеска сердечника статора, вибрация стержней и т.п.)

Т-25-2

2,7945

12

Дефект изготовления

СВ-1190/250-48

2,4105

6

То же

Т2-25-2

0,9831

4

-"-

СВ-1100/145-88

1,0838

4

Дефект конструкций

СВ-900/170-80

1,4480

1,5338

2

3

-

Турбогенераторы, установленные на Новомосковской ГРЭС-10

2,9048

0,6443

3

1

-

СВ-1160/180-72 (генераторы, установленные на ДнепроГЭС им. В.И. Ленина)

1,5255

1,4468

1

1

-

Т 4376/142

16,8325

4,9382

10

0

-

Примечание. В числителе - до перемотки; в знаменателе - после перемотки.

Независимо от обоснованности выполненных работ практически все работы (заключение по результатам только статистического анализа) выполнены с достаточно хорошим качеством. Исключение составляют работы, выполненные на генераторах СВ-546/90-40, где показатели ожидаемого и фактического числа аварийных пробоев до перемотки были 0,1091 и 1, после перемотки оказалась 0,5695 и 3 (ожидаемое и фактическое число аварийных пробоев соответственно).

Пример 13. Статистический контроль за состоянием статорной изоляции наблюдаемой совокупности генераторов1.

1 Байкова И.Б., Белова Л.А., Мельниченко Н.А.

Постановка задачи.

При статистическом контроле за состоянием статорной изоляции под наблюдение может быть взята любая совокупность изоляции, работающей в воздушной или водородной среде, например, все генераторы ведомства, все генераторы данной энергосистемы, генераторы одного завода, генераторы с номинальным напряжением 10,5 кВ и т.д.

Для выполнения ежегодного или периодического анализа состояния наблюдаемой совокупности необходимо:

а) располагать «историей жизни» каждого генератора из этой совокупности (год ввода, единичная площадь статорной изоляции, паспортные данные, сведения о перемотках, перестановках, демонтаже, числе часов работы, загрузке, различных режимах: пусках, несинхронных включениях и т.д., которые систематически должны пополняться);

б) иметь типовые кривые вероятности аварийного пробоя для данного вида изоляции с учетом охлаждающей среды.

Например, рассмотрена по состоянию на 1 января 1975 г. некоторая совокупность отечественных турбо- и гидрогенераторов мощностью от 10 до 800 МВт в единице, имеющих микалентную изоляцию. Эта совокупность состоит примерно из 2000 генераторов со сроком эксплуатации от 1 года до 45 лет, установленных примерно на 400 электростанциях. Генераторы (с номинальным напряжением 20; 18; 15,75; 13,8; 10,5 и 6,3 кВ) изготовлены шестью различными заводами, имеют воздушное и водородное охлаждение обмоток статоров.

Турбогенераторы с воздушным охлаждением имеют 14 различных конструктивных типов; гидрогенераторы - 66 типов. Турбогенераторы с водородным охлаждением имеют 22 типа. Генераторы находятся в нормальной эксплуатации при принятой системе профилактического обслуживания; подвергаются плановым перемоткам и т.д. Анализу подвергается лишь один элемент генератора - главная изоляция статоров, так как только по этому элементу известна закономерность старения.

Решение.

Просчитывается относительная повреждаемость изоляции на единицу площади по годам (календарный график) и частоты повреждений в зависимости от времени (учет фактора старения) и их сглаженные значения в виде текущих кривых вероятности аварийного пробоя для всей совокупности в целом и для отдельных вариантов (отдельно для трубо- и гидрогенераторов, с разбивкой по уровню номинального напряжения, по воздушным и водородным машинам и т.п.).

Результаты расчетов в виде текущих кривых вероятности аварийного пробоя для микалентной изоляции в исходном состоянии при ее работе в воздушной среде представлены на рис. П1.7, а. Как видно из рисунка, рассматриваемая реальная совокупность генераторов существенно неоднородна. Весь парк рассмотренных генераторов в начальный период эксплуатации дает завышенные показатели аварийности (сдвиг в худшую сторону), в последующие годы эксплуатации у различных групп показатели различны. Так, гидрогенераторы с номинальным напряжением 15,75 и 13,8 кВ дают худшие показатели, все остальные группы - лучшие. Очевидно, неоднородность достаточно велика и необходимо определить, чем она вызвана. Аналогичный рисунок для микалентной изоляции при ее работе в водородной среде за недостатком места не приводится. Сравнение кривых также указывает на существенную неоднородность в группе генераторов с водородным охлаждением.

Анализ результатов расчетов с использованием значений, снятых с типовой кривой для микалентной изоляции, работающей в воздушной или водородной среде, раздельно по заводам, типам и электростанциям, показывает, что неоднородность в некоторых случаях вызвана отдельными конструктивными типами (одинаково плохими, независимо от завода-изготовителя), так что выделить какой-либо завод, имеющий нарушение в целом по своей продукции, не удается.

Рис. П1.7. Текущие кривые вероятности аварийного пробоя микалентной изоляции генераторов наблюдаемой совокупности, работающей в воздушной среде:

а - до исключения неоднородности; б - после исключения неоднородности

1 - типовая кривая; текущие кривые для гидрогенераторов; 2 - 15,75 кВ; 3 - 13,8 кВ; 4 - 10,5 кВ; 5 - 6,3 кВ; текущие кривые для турбогенераторов; 6 - 10,5; 7 - 6,3 кВ

Анализ результатов расчетов по отдельным электростанциям (всего рассмотрено 289 тепловых электростанций и 107 гидравлических) позволяет выделить 14 электростанций, отклоняющихся в лучшую сторону, и 31 электростанцию, отклоняющуюся в худшую сторону. Более подробное рассмотрение данных по отклоняющимся электростанциям позволяет в 80 % случаев объяснить имеющиеся отклонения наличием на этих электростанциях соответственно лучших или худших типов генераторов. Исключение из показателей каждой электростанции показателей генераторов вышеуказанных типов (их площади и числа аварий) приводит ее показатели к норме. Это указывает на то, что причиной возникновения неоднородности в данных случаях являются особенности конструктивного исполнения, а не условия и режим, в которых эксплуатировались генератора (указанные типы установлены на разных электростанциях и везде имеют одинаково худшие или лучшие показатели, а на одной и той же электростанции генераторы этих типов ведут себя отлично от генераторов других типов). Примерно в 20 % случаев отклонение по показателям электростанций таким образом объяснить не удается. Так, по одной из гидроэлектростанций, имеющей лучшие показатели, тщательное ознакомление с данными повреждаемости показало, что в официальную статистику не попало 11 случаев аварийных пробоев (всего за весь период эксплуатации на всех генераторах электростанции имел место 21 случай аварийного пробоя, а по официальным данным было отмечено только 8). Такое число фактических повреждений при МО 24,3503 заставляет признать состояние изоляции генераторов на этой электростанции нормальным и исключить ее из перечня электростанций, отклоняющихся в лучшую сторону.

В некоторых случаях отклоняющимися должны быть признаны отдельные генераторы. В этом случае наиболее вероятными причинами отклонения являются качество изготовления или эксплуатации.

Таким образом, в целом по исследуемой совокупности генераторов следует признать отклоняющейся лишь небольшую часть генераторов. Подробному техническому анализу теперь должно быть подвергнуто не все огромное количество рассмотренных генераторов, а лишь их незначительная часть. С учетом результатов технического анализа может быть принято необходимое техническое решение по ликвидации «узких» мест.

Аварии и площадь изоляции отклоняющихся групп исключены из общей совокупности, вновь получены частоты для оставшихся совокупностей микалентной изоляции, работающей в воздушной или водородной среде, произведено их сглаживание по методу наименьших квадратов, вновь получены текущие кривые вероятности аварийного пробоя. В результате обнаружено, что вновь полученные текущие кривые практически совпали с типовыми. Результаты расчетов для микалентной изоляции при ее работе в воздушной среде приведены на рис. П1.7, б при ее работе в водородной среде за недостатком места не приведены. В соответствии с этим рассматриваемые оставшиеся совокупности следует признать однородными.

Характер поведения отклоняющихся групп резко отличен от типовой кривой.

Итак, известна значительная доля нормальных машин и некоторая сравнительно небольшая их доля, отклоняющаяся в лучшую или худшую сторону. Но для управления надежностью исследуемого оборудования важно не только выделить отклоняющиеся группы, но и выяснить в каждом случае причины этого отклонения. Это важно и для совершенствования конструктивного исполнения, и для ликвидации аварийного очага в эксплуатации, если причиной являются условия эксплуатации или качество технического обслуживания и ремонта.

В заключение следует еще раз подчеркнуть, что общие показатели подвергнувшейся исследованию эксплуатируемой микалентной изоляции, работающей как в воздушной, так и в водородной среде, являются удовлетворительными. Из общей совокупности в 3486×100 м2 73 % изоляции (2555×100 м2) удовлетворяет нормальным требованиям. По этой совокупности нормальной изоляции осуществлять воздействие на уровень «календарной» аварийности можно только путем ее постоянного «омоложения» (для воздушных генераторов), доводя ее путем перемоток до уровня константы.

Примерно 25 - 27 % (931×100 м2) составляют отклоняющиеся группы. При этом около 10 % отклоняются в лучшую сторону и около 15 % - в худшую. Ориентировочно можно сказать, что отклонения имеют место в результате следующих причин.

Причина отклонения

В лучшую сторону

В худшую сторону

Конструирование

90 %

63 %

Изготовление

-

22 %

Условия эксплуатации

-

-

Специализированный ремонт

-

8 %

Неправильная информация

10 %

-

Неясные причины

-

7 %

Итого...

100 %

100 %

Часть аварий, которая составляет отклонения, вызывающие возникновение статистической неоднородности в рассматриваемой совокупности, вполне поддается управлению. Для улучшения показателей аварийности главной статорной изоляции генераторов рассмотренной совокупности следует:

а) демонтировать или модернизировать по мере возможности худшие типы (ТВВ-200-2; Т-25-2 и др.);

б) как можно долее продлить эксплуатацию таких типов, как Т-4376/142 и ТВ-50-2;

в) выявить причины повышенной повреждаемости отдельных турбо- и гидрогенераторов (всего - 8) и принять меры к улучшению их показателей;

г) навести порядок в учете аварий (исключить возможности представления неправильной информации об авариях изоляции генераторов).

Периодический статистический контроль на основе использования типовых кривых и концепции выделения отклоняющихся групп позволяет проанализировать состояние наблюдаемой совокупности, выделить отклоняющиеся группы, выполнить анализ причин, вызвавших эти отклонения и принять соответствующие меры.

Такой контроль за наблюдаемой совокупностью генераторов должен производиться периодически, желательно ежегодно, для систематического и своевременного учета всех дополнительно возникающих неоднородностей и принятия соответствующих мер.

Приложение 2

ОБРАБОТКА ИСХОДНЫХ ЭКСПЛУАТАЦИОННЫХ ДАННЫХ ДЛЯ ПОЛУЧЕНИЯ ТЕКУЩИХ КРИВЫХ ВЕРОЯТНОСТИ АВАРИЙНОГО ПРОБОЯ

1. Необходимо выполнить обработку информации по выбранной для анализа совокупности генераторов с целью получения зависимости вероятности возникновения аварии от длительности эксплуатации изоляции.

2. На первом этапе при обработке исходных данных получают значения соответствующих частот аварийных пробоев (отношение числа пробоев к числу единиц площади в каждом из интервалов времени).

3. В качестве примера рассмотрим рис. П2.1. На нем приведены значения частот аварийных пробоев, полученные на основании обработки фактических эксплуатационных данных, как отношение числа аварийных пробоев на единицу площади изоляции1 за интервал времени2 от 1 · 104 до 22 · 104 часов эксплуатации корпусной изоляции обмоток статоров анализируемой группы генераторов. Точки, обозначающие частоты аварийных пробоев за каждый интервал времени, соединены между собой ломаной линией.

1 За единицу площади принято 100 м2.

2 За единицу времени принято 1 · 104 часов.

4. Под каждым значением интервала времени подписана соответствующая данному интервалу площадь изоляции генераторов анализируемой совокупности. С увеличением времени число генераторов последних выпусков постепенно исключается из рассмотрения, поэтому площадь изоляции со временем убывает.

5. Ломаный график частот аварий, представляющий собой случайные колебания рассматриваемой величины, не может быть использован для количественной оценки возможной вероятности пробоя, поэтому следует получить сглаженную кривую. Сглаживание лучше всего производить по методу наименьших квадратов (сглаживание может быть проведено и на глаз, но при этом нельзя оценить ошибку результата).

6. Площади изоляции машин анализируемой группы, эксплуатировавшиеся в интервалах времени [ti-1, ti], ti = 1 · 104 часов обозначаются через Si, соответствующие фактические числа аварий - через μi. Вводится замена временной переменной xi = i/N, причем N = 22 - число интервалов времени, для которых имеются данные.

7. Зависимость pi = p(ti) ищется в виде:

pi = a0 + a1xi2,

поскольку было установлено, что определять более двух коэффициентов методом наименьших квадратов в рассматриваемых задачах нецелесообразно и что член xi2 обеспечивает несколько лучшую точность, чем xi и xi3.

Рис. П2.1. Текущая кривая вероятности аварийного пробоя изоляции некоторой совокупности генераторов с воздушным охлаждением:

1 - p1(t); 2 - p2(t); 3 - ; 4 - p3(t); 5 - данные эксплуатации p2(t) - текущая кривая; p1(t) и p3(t) - доверительные границы для этой кривой;  - кривая для расчетов 1965 г.

Следовательно, речь идет о сглаженной зависимости вида:

                                                          (П-1)

8. Из предыдущих исследований (см. Электричество, 1965, № 4 и 1967, № 6) известны примерные значения  величин pi поэтому дисперсия величин μi/Si суть примерно

Умножая обе части (П-1) на  получаем

                                            (П-2)

Причем дисперсия левой части есть примерно 1.

9. Обозначая буквами  векторы с компонентами соответственно

                                            (П-3)

Переписываем (П-2) в виде:

так, что задача нахождения а0 и а1 сводится к проектированию вектора  на линейную оболочку векторов  и  Получаемые так оценки коэффициентов  и  будут коррелированны.

10. Удобнее перейти к ортогональным векторам

и к записи в форме

                                                    (П-4)

где

a1 = b1,                                             (П-5)

11. Из (П-4) имеем оценки  и  для b0 и b1:

                                                  (П-6)

Как известно, дисперсия оценок (П-6) суть соответственна:

 и

Принимая для величин (П-5) гауссовское распределение получаем, что с вероятностью около 50 % истинное значение пары (b0, b1) лежит внутри прямоугольника с вершинами

                           (П-7)

12. Далее вопрос состоит в том, чтобы превратить доверительную область (П-7) для чисел b0 и b1 доверительную область для кривой a0 + a1xi2. Поскольку ai связаны с bi линейной заменой (П-5), то a0 + a1xi2 есть в конечном счете при каждом i линейная функция от b0, b1.

13. Простейший способ разыскания ее минимума и максимума на прямоугольнике (П-7) состоит в вычислении ее значений в вершинах этого прямоугольника и в выборе наибольшего и наименьшего из этих четырех чисел.

14. Исходные данные для расчета, т.е. Si, μi, pi, а также найденные значения pi (средняя кривая на рисунке) и границы примерно 50 %-ной доверительной области обозначены на рис. П2.1.

Приложение 3

РАСПРЕДЕЛЕНИЕ ПУАССОНА1

1 Ярослав Янко. Математико-статистические таблицы (Госстатиздат, 1961).

1. Определение

Случайная величина, которая имеет распределение Пуассона, получает значение X = 0, 1, 2, 3 ..., с вероятностями

                                                      (П3.1)

где λ - константа, λ > 0; это единственный параметр распределения Пуассона. Среднее значение и дисперсия распределения Пуассона равны λ.

2. Описание таблиц

В табл. П3.1 содержатся формулы (П3.1) для разных параметров

λ = 0,1 (0,1) 15,0; 16 (2) 30.

В табл. П3.2 приводятся для тех же значений λ суммы по (П3.2)

                                                       (П3.2)

которые выражают вероятность того, что случайная величина с распределением Пуассона получит значения X или большие.

Таблица П3.1

Распределение Пуассона

x

λ

0,1

0,2

0,3

04

0,5

0,6

0,7

0,8

0,9

1,0

0

,904837

,818731

,740818

,670320

,606531

,548812

,496585

,449329

,406570

,367879

1

,090484

,163746

,222245

,268128

,303265

,329287

,347610

,359463

,365913

,367879

2

,004524

,016375

,033337

,053626

,075816

,098786

,121663

,143785

,164661

,183940

3

,000151

,001092

,003334

007150

,012636

,019757

,028388

,038343

,049398

,061313

4

,000004

,000055

,000250

,000715

,001580

,002964

,004968

,007669

,011115

,015328

5

-

,000002

,000015

,000057

,000158

,000356

,000696

,001227

,002001

,003066

6

-

-

,000001

,000004

,000013

,000036

,000081

,000164

,000300

,000511

7

-

-

-

-

,000001

,000003

,000008

,000019

,000039

,000073

8

-

-

-

-

-

-

,000001

,000002

,000004

,000009

9

-

-

-

-

-

-

-

-

-

,000001

Продолжение таблицы П3.1

x

λ

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,8

1,9

2,0

0

,332871

,301194

,272532

,246597

,223130

,201897

,182684

,165299

,149569

,135335

1

,366158

,361433

,354291

,345236

,334695

,323034

,310562

,297538

,284180

,270671

2

,201387

,216860

,230289

,241665

,251021

,258428

,263978

,267784

,269971

,270671

3

,073842

,086744

,099792

,112777

,125510

,137828

,149587

,160671

,170982

,180447

4

,020307

,026023

,032432

,039472

,047067

,055131

,063575

,072302

,081216

,090224

5

,004467

,006246

,008432

,011052

,014120

,017642

,021615

,026029

,030862

,036089

6

,000819

,001249

,001827

,002579

,003530

,004705

,006124

,007809

,009773

,012030

7

,000129

,000214

,000339

,000516

,000756

,001075

,001487

,002008

,002653

,003437

8

,000018

,000032

,000055

,000090

,000142

,000215

,000316

,000452

,000630

,000859

9

,000002

,000004

,000008

,000014

,000024

,000038

,000060

,000090

,000133

,000191

10

-

,000001

,000001

,000002

,000004

,000006

,000010

,000016

,000025

,000038

11

-

-

-

-

-

,000001

,000002

,000003

,000004

,000007

12

-

-

-

-

-

-

-

-

,000001

,000001

Продолжение таблицы П3.1

x

λ

2,1

2,2

2,3

2,4

2,5

2,6

2,7

2,8

2,9

3,0

0

,122456

,110803

,100259

,090718

,082085

,074274

,067206

,060810

,055023

,049787

1

,257159

,243767

,230595

,217723

,205212

,193111

,181455

,170268

,159567

,149361

2

,270016

,268144

,265185

,261268

,256516

,251045

,244964

,238375

,231373

,224042

3

,189012

,196639

,203308

,209014

,213763

,217572

,220468

,222484

,223660

,224042

4

,099231

,108151

,116902

,125409

,133602

,141422

,148816

,155739

,162154

,168031

5

,041677

,047587

,053775

,060196

,066801

,073539

,080360

,087214

,094049

,100819

6

,014587

,017448

,020614

,024078

,027834

,031867

,036162

,040700

,045457

,050409

7

,004376

,005484

,006773

,008255

,009941

,011836

,013948

,016280

,018832

,021604

8

,001149

,001508

,001947

,002477

,003106

,003847

,004708

,005698

,006827

,008102

9

,000268

,000369

,000498

,000660

,000863

,001111

,001412

,001773

,002200

,002701

10

,000056

,000081

,000114

,000158

,000216

,000289

,000381

,000496

,000638

,000810

11

,000011

,000016

,000024

,000035

,000049

,000068

,000094

,000126

,000168

,000221

12

,000002

,000003

,000005

,000007

,000010

,000015

,000021

,000029

,000041

,000055

13

-

,000001

,000001

,000001

,000002

,000003

,000004

,000006

,000009

,000013

14

-

-

-

-

-

,000001

,000001

,000001

,000002

,000003

15

-

-

-

-

-

-

-

-

-

,000001

Продолжение таблицы П3.1

x

λ

3,1

3,2

3,3

3,4

3,5

3,6

3,7

3,8

3,9

4,0

0

,045049

,040762

,036883

,033373

,030197

,027324

,024724

,022371

,021242

,018316

1

,139653

,130439

,121714

,113469

,105691

,098365

,091477

,085009

,078943

,073263

2

,216461

,208702

,200829

,192898

,184959

,177058

,169233

,161517

,153940

,146525

3

,223677

,222616

,220912

,218617

,215785

,212469

,208720

,204588

,200122

,195367

4

,173350

,178093

,182252

,185825

,188812

,191222

,193066

,194359

,195119

,195367

5

,107477

,113979

,120286

,126361

,132169

,137680

,142869

,147713

,152193

,156293

6

,055530

,060789

,066158

,071604

,077098

,082608

,088102

,093551

,098925

,104196

7

,024592

,027789

,031189

,034779

,038549

,042484

,046568

,050785

,055115

,059540

8

,009529

,011116

,012865

,014781

,016865

,019118

,021538

,024123

,026869

,029770

9

,003282

,003932

,004714

,005584

,006559

,007647

,008854

,010185

,011643

,013231

10

,001018

,001265

,001557

,001899

,002296

,002753

,003276

,003870

,004541

,005292

11

,000287

,000368

,000467

,000587

,000730

,000901

,001102

,001337

,001610

,001925

12

,000074

,000098

,000128

,000166

,000213

,000270

,000340

,000423

,000523

,000642

13

,000018

,000024

,000033

,000043

;000057

,000075

,000097

,000124

,000157

,000197

14

,000004

,000006

,000008

,000011

,000014

,000019

,000026

,000034

,000044

,000056

15

,000001

,000001

,000002

,000002

,000003

,000005

,000006

,000009

,000011

,000015

16

-

-

-

,000001

,000001

,000001

,000001

,000002

,000003

,000004

17

-

-

-

-

-

-

-

-

,000001

,000001

Продолжение таблицы П3.1

x

λ

4,1

4,2

4,3

4,4

4,5

4,6

4,7

4,8

4,9

5,0

0

,016573

,014996

,013569

,012277

,011109

,010052

,009095

,008230

,007447

,006738

1

,067948

,062981

,058345

,054020

,049990

,046238

,042748

,039503

,036488

,033690

2

,139293

,132261

,125441

,118845

,112479

,106348

,100457

,094807

,089396

,084224

3

,190368

,185165

,179799

,174305

,168718

,163068

,157383

,151691

,146014

,140374

4

,195127

,194424

,193284

,191736

,189808

,187528

,184925

,182029

,178867

,175467

5

,160004

,163316

,166224

,168728

,170827

,172525

,173830

,174748

,175290

,175467

6

,109336

,114321

,119127

,123734

,128120

,132270

,136167

,139798

,143153

,146223

7

,064040

,068593

,073178

,077775

,082363

,086920

,091426

,095862

,100207

,104445

8

,032820

,036011

,039333

,042776

,046329

,049979

,053713

,057517

,061377

,065278

9

,014951

,016805

,018793

,020913

,023165

,025545

,028050

,030676

,033416

,036266

10

,006130

,007058

,008081

,009202

,010424

,011751

,013184

,014724

,016374

,018133

11

,002285

,002695

,003159

,003681

,004264

,004914

,005633

,006425

,007294

,008242

12

,000781

,000943

,001132

,001350

,001599

,001884

,002206

,002570

,002978

,003434

13

,000246

,000305

,000374

,000457

,000554

,000667

,000798

,000949

,001123

,001321

14

,000072

,000091

,000115

,000144

,000178

,000219

,000268

,000325

,000393

,000472

15

,000020

,000026

,000033

,000042

,000053

,000067

,000084

,000104

,000128

,000157

16

,000005

,000007

,000009

,000012

,000015

,000019

,000025

,000031

,000039

,000049

17

,000001

,000002

,000002

,000003

,000004

,000005

,000007

,000009

,000011

,000014

18

-

-

,000001

,000001

,000001

,000001

,000002

,000002

,000003

,000004

19

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

5,1

5,2

5,3

5,4

5,5

5,6

5,7

5,8

5,9

6,0

0

,006097

,006517

,004992

,004517

,004087

,003698

,003346

,003028

,002739

,002479

1

,031093

,028086

,026455

,024390

,022477

,020708

,019072

,017560

,016163

,014873

2

,079288

,074584

,070107

,065852

,061812

,057982

,054355

,050923

,047680

,044618

3

,134790

,129279

,123856

,118533

,113323

,108234

,103275

,098452

,093771

,089235

4

,171857

,168063

,164109

,160020

,155819

,151528

,147167

,142755

,138312

,133853

5

,175294

,174785

,173955

,172821

,171401

,169711

,167770

,165596

,163208

,160623

6

,149000

,151480

,153660

,155539

,157117

,158397

,159382

,160076

,160488

,160623

7

,108557

,112528

,116343

,119987

,123449

126717

,129782

,132635

,135268

,137677

8

,069205

,073143

,077077

,080991

,084871

,088702

,092470

,096160

,099760

,103258

9

,039216

,042261

,045390

,046595

,051866

,055192

,058564

,061970

,065398

,068638

10

,020000

,021976

,024057

,026241

,028526

,030908

,033382

,035943

,038585

,041303

11

,009273

,010388

,011591

,012882

,014263

,015735

,017298

,018952

,020696

,022529

12

,003941

,004502

,005119

,005797

,006537

,007343

,008216

,009160

,010175

,011264

13

,001546

,001801

,002087

,002408

,002766

,003163

,003603

,004087

,004618

,005199

14

,000563

,000669

,000790

,000929

,001087

,001265

,001467

,001693

,001946

,002228

15

,000191

,000232

,000279

,000334

,000398

,000472

,000557

,000655

,000768

,000891

16

,000061

,000075

,000092

,000113

,000137

,000165

,000199

,000237

,000282

,000334

17

,000018

,000023

,000029

,000036

,000044

,000054

,000067

,000081

,000098

,000118

18

,000005

,000007

,000008

,000011

,000014

,000017

,000021

,000026

,000032

,000039

19

,000001

,000002

,000002

,000003

,000004

,000005

,000006

,000008

,000010

,000012

20

-

-

,000001

,000001

,000001

,000001

,000002

,000002

,000003

,000004

21

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

6,1

6,2

6,3

6,4

6,5

6,6

6,7

6,8

6,9

7,0

0

,002243

,002029

,001836

,001662

,001503

,001369

,001231

,001114

,001008

,000912

1

,013682

,012582

,011569

,010634

,009772

,008978

,008247

,007574

,006954

,006383

2

,041729

,039006

,036441

,034029

,031760

,029629

,027628

,025751

,023990

,022341

3

,084848

,080612

,076527

,072595

,068814

,065183

,061702

,058368

,055178

,052129

4

,129393

,124948

,120530

,116151

,111822

,107553

,103351

,099225

,095182

,091226

5

,157860

,154936

,151868

,148574

,145369

,141969

,138490

,134946

,131351

,127717

6

,160491

,160100

,159461

,158585

,157483

,156166

,154648

,152939

,151053

,149003

7

,139856

,141803

,143515

,144992

,146234

,147243

,148020

,148569

,148895

,149003

8

,106640

,109897

,113018

,115994

,118815

,121475

,123967

,126284

,128422

,130377

9

,072278

,075707

,079113

,082484

,085811

,089082

,092286

,095415

,098457

,101405

10

,044090

,046938

,049841

,052790

,055777

,058794

,061832

,064882

,067935

,070983

11

,024450

,026456

,028545

,030714

,082959

,035276

,037661

,040109

,042614

,045171

12

,012429

,013669

,014986

,016381

,017853

,019402

,021028

,022728

,024503

,026350

13

,005832

,006519

,007263

,008064

,008926

,009850

,010837

,011889

,013005

,014188

14

,002541

,002887

,003268

,003687

,004144

,004644

,005186

,005774

,006410

,007094

15

,001033

,001193

,001373

,001573

,001796

,002043

,002317

,002618

,002949

,003311

16

,000394

,000462

,000540

,600629

,000730

,000843

,000970

,001113

,001272

,001448

17

,000141

,000169

,000200

,000237

,000279

,000327

,000382

,000445

,000516

,000596

18

,000048

,000058

,000070

,000084

,000101

,000120

,000142

,000168

,000198

,000232

19

,000015

,000019

,000023

,000028

,000034

,000042

,000050

,000060

,000072

,000085

20

,000005

,000006

,000007

,000009

,000011

,000014

,000017

,000020

,000025

,000030

21

,000001

,000002

,000002

,000003

,000003

,000004

,000006

,000007

,000008

,000010

22

-

-

,000001

,000001

,000001

,000001

,000002

,000002

,000003

,000003

23

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

7,1

7,2

7,3

7,4

7,5

7,6

7,7

7,8

7,9

8,0

0

,000825

,000747

,000676

,000611

,000553

,000500

,000453

,000410

,000371

,000335

1

,005858

,005375

,004931

,004523

,004148

,003803

,003487

,003196

,002929

,002684

1

,020797

,019352

,018000

,016736

,015555

,014453

,013424

,012464

,011569

,010735

3

,049219

,046444

,043799

,041282

,038889

,036614

,034455

,032407

,030465

,028626

4

,087364

,083598

,079934

,076372

,072916

,069567

,066326

,063193

,060169

057252

5

,124057

,120382

,116703

,113031

,109375

,105742

,102142

,098581

,095067

,091604

6

,146800

,144458

,141989

,139405

,136718

,133940

,131082

,128156

,125171

,122138

7

,148897

,148586

,148074

,147371

,146484

,145421

,144191

,142802

,141264

,139587

8

,132146

,133727

,135118

,136318

,137329

,138150

,138783

,139232

,139499

,139587

9

,104249

,106982

,109596

,112084

,114440

,116660

,118737

,120668

,122449

,124077

10

,074017

,077027

,080005

,082942

,085830

,088661

,091427

,094121

,096735

,099262

11

,047774

,050418

,053094

,055797

,058521

,061257

,063999

,066740

,069473

,072190

12

,028267

,030251

,032299

,034408

,036575

,038796

,041066

,043381

,045736

,048127

13

,015438

,016754

,018137

,019586

,021101

,022681

,024324

,026029

,027794

,029616

14

,007829

,008616

,009457

,010353

,011304

,012312

,013378

,014502

,015684

,016924

15

,003706

,004136

,004603

,005107

,005652

,006238

,006867

,007541

,008260

,009026

16

,001644

,001861

,002100

,002362

,002649

,002963

,003305

,003676

,004078

,004513

17

,000687

,000788

,000902

,001028

,001169

,001325

,001497

,001687

,001895

,002124

18

,000271

,000315

,000366

,000423

,000487

,000559

,000640

,000731

,000832

,000944

19

,000101

,000119

,000141

,000165

,000192

,000224

,000259

,000300

,000346

,000397

20

,000036

,000043

,000051

,000061

,000072

,000085

,000100

,000117

,000137

,000159

21

,000012

,000015

,000018

,000021

,000026

,000031

,000037

,000043

,000051

,000061

22

,000004

,000005

,000006

,000007

,000009

,000011

,000013

,000015

,000018

,000022

23

,000001

,000002

,000002

,000002

,000003

,000004

,000004

,000005

,000006

,000008

24

-

-

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000003

25

-

-

-

-



-

-

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

8,1

8,2

8,3

8,4

8,5

8,6

8,7

8,8

8,9

9,0

0

,000304

,000275

,000249

,000225

,000203

,000184

,000167

,000151

,000136

,000123

1

,002459

,002252

,002063

,001889

,001729

,001583

,001449

,001326

,001214

,001111

2

,009958

,009284

,008560

,007933

,007350

,006808

,006304

,005836

,005402

,004998

3

,026885

,025239

,023683

,022213

,020826

,019517

,018283

,017120

,016025

,014994

4

,054443

,051740

,049142

,046648

,044255

,041961

,039765

,037664

,035656

,033737

5

,088198

,084854

,081576

,078368

,075233

,072174

,069192

,066289

,063467

,060727

6

,119067

,115967

,112847

,109716

,106581

,103449

,100328

,097224

,094143

,091090

7

,137778

,135848

,133805

,131659

,129419

,127094

,124693

,122224

,119696

,117116

8

,139500

,139244

,138823

,138242

,137508

,136626

,135604

,134446

,133161

,131756

9

,125550

,126866

,128025

,129026

,129869

,130554

,131084

,131459

,131682

,131756

10

,101696

,104031

,106261

,108382

,110388

,112277

,114043

,115684

,117197

,118580

11

,074885

,077550

,080179

,082764

,085300

,087780

,090197

,092547

,094823

,097020

12

,050547

,052993

,055457

,057935

,060421

,062909

,065393

,067868

,070327

,072765

13

,031495

,033426

,035407

,037435

,039506

,041617

,043763

,045941

,048147

,050376

14

,018222

,019578

,020991

,092461

,023986

,025565

,027196

,028877

,030608

,032384

15

,009840

,010703

,011615

,012578

,013592

,014657

,015773

,016941

,018161

,019431

16

,004981

,005485

,006025

,006604

,007221

,007878

,008577

,009318

010102

,010930

17

,002373

,002646

,002942

,003263

,003610

,003985

,004389

,004823

,005289

,005786

18

,001068

,001205

,001356

,001523

,001705

,001904

,002121

,002358

,002615

,002893

19

,000455

,000520

,000593

,000673

,000763

,000862

,000971

,001092

,001225

,001370

20

,000184

,000213

,000246

,000283

,000324

,000371

,000423

,000481

,000545

,000617

21

,000071

,000083

,000097

,000113

,000131

,000152

,000175

,000201

,000231

,000264

22

,000026

,000031

,000037

,000043

,000051

,000059

,000069

,000081

,000093

,000103

23

,000003

,000011

,000013

,000016

,000019

,000022

,000026

,000031

,000036

,000042

24

,000003

,000004

,000005

,000006

,000007

,000008

,000009

,000011

,000013

,000016

25

,000001

,000001

,000002

,000002

,000002

,000003

,000003

,000004

,000005

,000006

26

-

-

-

,000001

,000001

,000001

,000001

,000001

,000002

,000002

27

-

-

-

-

-

-

-

-

,000001

,000001

Продолжение таблицы П3.1

x

λ

9,1

9,2

9,3

9,4

9,5,

9,6

9,7

9,8

9,9

10,0

0

,000112

,000101

,000091

,000083

,000075

,000063

,000061

,000055

,0000050

,000045

1

,001016

,000930

,000850

,000778

,000711

,000650

,000594

,000543

,000497

,000454

2

,004624

,004276

,003954

,003655

,003378

,003121

,002883

,002663

,002459

,002270

3

,014025

,013113

,012256

,011452

,010696

,009987

,009322

,008698

,008114

,007567

4

,031906

,030160

,028496

,026911

,025403

,023969

,022606

,021311

,020082

,018917

5

,058069

,055494

,053002

,050593

,048266

,046020

,043855

,041770

,039763

,037833

6

,088072

,085091

,082154

,079262

,076421

,073632

,070899

,068224

,065609

,063055

7

,114493

,111834

,106147

,106438

,103714

,100981

,098246

,095514

,092790

,090070

8

,130236

,128609

,126883

,125065

,123160

,121178

,119123

,117004

,114827

,112599

9

,131683

,131467

,131113

,130623

,130003

,129256

,128388

,127405

,126310

,125110

10

,119832

,120950

,121935

,122786

,123502

,124086

,124537

,124857

,125047

,125110

11

,099133

,101158

,103090

,104926

,106661

,108293

,109819

,111236

,112542

,113736

12

,075176

,077555

,079895

,082192

,084440

,086634

,088770

,090843

,092847

,094780

13

,052623

,054885

,057156

,059431

,061706

,063976

,066236

,068481

,070707

,072908

14

,034205

,036067

,037968

,039904

,041872

,043869

,045892

,047937

,050000

,052077

15

,020751

,022121

,023540

,025006

,026519

,028076

,029677

,031309

,033000

,034718

16

,011802

,012720

,013683

,014691

,015746

,016846

,017992

,019183

,020419

,021699

17

,006318

,006884

,007485

,008123

,008799

,009513

,010266

,011058

,011891

,012764

18

,003194

,003518

,003867

,004242

,004644

,005074

,005532

,006021

,006540

,007091

19

,001530

,001704

,001893

,002099

,002322

,002563

,002824

,003105

,003408

,003732

20

,000696

,000784

,000880

,000986

,001103

,001230

,001370

,001522

,001687

,001866

21

,000302

,000343

,000390

,000442

,000499

,000563

,000633

,000710

,000795

,000889

22

,000125

,000144

,000165

,000189

,000215

,000245

,000279

,000316

,000358

,000404

23

,000049

,000057

,000067

,000077

,000089

,000102

,000118

,000135

,000154

,000176

24

,000019

,000022

,000026

,000030

,000035

,000041

,000048

,000055

,000064

,000073

25

,000007

,000008

,000010

,000011

,000013

,000016

,000018

,000022

,000025

,000029

26

,000002

,000003

,000003

,000004

,000005

,000006

,000007

,000008

,000010

,000011

27

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000004

,000004

28

-

-

-

-

,000001

,000001

,000001

,000001

,000001

,000001

29

-

-

-

-

-

-

-

-

-

-

Продолжение таблицы П3.1

x

λ

10,1

10,2

10,3

10,4

10,5

10,6

10,7

10,8

10,9

11,0

0

,000041

,000037

000034

,000030

000028

000025

,000023

,000020

,000018

,000017

1

,000415

,000379

,000346

,000317

,000289

,000264

,000241

,000220

,000201

,000184

2

,002095

,001934

,001784

,001646

,001518

,001400

,001291

,001190

,001097

,001010

3

,007054

,006574

,006125

,005705

,005313

,004946

,004603

,004283

,003984

,003705

4

,017811

,016764

,015773

,014834

,013946

,013107

,012313

,011564

,010856

,010189

5

,035979

,034199

,032492

,030855

,029287

,027786

,026350

,024978

,023667

,022415

6

,060565

,058139

,055777

,053482

,051252

,049089

,046991

,044960

,042995

,041095

7

,087387

,084716

,082072

,079458

,076878

,074334

,071830

,069367

,066949

,064577

8

,110326

,108013

,105668

,103296

,100902

,098493

,096072

,093646

,091218

,088794

9

,123810

,122415

,120931

,119364

,117720

,116003

,114219

,112375

,110475

,108526

10

,125048

,124863

,124559

,124139

,123606

,122963

,122215

,121365

,120418

,119378

11

,114817

,115782

,116633

,117368

,117987

,118492

,118882

,119159

,119323

,119378

12

,096637

,098415

,100110

,101719

,103239

,104667

,106003

,107243

,108386

,109430

13

,075080

,077218

,079318

,081375

,083385

,085344

,087248

,089094

,090877

,092595

14

,054165

,056259

,058355

,060450

,062539

,064618

,066683

,068730

,070754

,072753

15

,036471

,038256

,040071

,041912

,043777

,045663

,047567

,049485

,051415

,053352

16

,023022

,024388

,025795

,027243

,028729

,030252

,031810

,033403

,035026

,036680

17

,013678

,014633

,015629

,016666

,017744

,018863

,020022

,021220

,022458

,023734

18

,007675

,008292

,008943

,009629

,010351

,011108

,011902

,012732

,013600

,014504

19

,004080

,004451

,004848

,005271

,005720

,006197

,006703

,007237

,007802

,008397

20

,002060

,002270

,002497

,002741

,003003

,003285

,003586

,003908

,004252

,004618

21

,000991

,001103

,001225

,001357

,001502

,001658

,001827

,002010

,002207

,002419

22

,000455

,000511

,000573

,000642

,000717

,000799

,000889

,000987

,001093

,001210

23

,000200

,000227

,000257

,000290

,000327

,000368

,000413

,000463

,000518

,000578

24

,000084

,000096

,000110

,000126

,000143

,000163

,000184

,000208

,000235

,000265

25

,000034

,000039

,000045

,000052

,000060

,000069

,000079

,000090

,000103

,000117

26

,000013

,000015

,000018

,000021

,000024

,000028

,000032

,000037

,000043

,000049

27

,000005

,000006

,000007

,000008

,000009

,000011

,000013

,000015

,000017

,000020

28

,000002

,000002

,000003

,000003

,000004

,000004

,000005

,000006

,000007

,000008

29

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000003

30

-

-

-

-

-

,000001

,000001

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

11,1

11,2

11,3

11,4

11,5

11,6,

11,7

11,8

11,9

12,0

0

,000015

000014

000012

,000011

,000010

,000009

,000008

,000008

,000007

,000006

1

,000168

,000153

,000140

,000128

,000116

,000106

,000097

,000089

,000081

,000074

2

,000931

,000858

,000790

,000727

,000670

,000617

,000568

,000522

,000481

,000442

3

,003445

,003202

,002976

,002764

,002568

,002385

,002214

,002055

,001907

,001770

4

,009559

,008965

,008406

,007879

,007382

,006915

,006476

,006062

,005674

,005309

5

,021221

,020082

,018997

,017963

,016979

,016043

,015153

,014307

,013504

,012741

6

,039259

,037487

,035778

,034130

,032544

,031017

,029549

,028137

,026782

,025481

7

,062253

,059979

,057755

,055584

,053465

,051400

,049388

,047432

,045530

,043682

8

,086376

,083970

,081579

,079206

,076856

,074529

,072231

,069962

,067725

,065523

9

,106531

,104496

,102427

,100328

,098204

,096060

,093900

,091728

,089548

,087364

10

,118249

,117036

,115743

,114374

,112935

,111430

,109863

,108239

,106562

,104837

11

,119324

,119164

,118899

,118533

,118068

,117508

,116854

,116110

,115281

,114368

12

,110375

,111220

,111964

,112607

,113149

,113591

,113933

,114175

,114320

,114368

13

,094243

,095820

,097322

,098747

,100093

,101358

,102539

,103636

,104647

,105570

14

,074721

,076656

,078553

,080409

,082219

,083982

,085694

,087350

,088950

,090489

15

,055294

,057236

,059177

,061110

,063035

,064946

,066841

,068716

,070567

,072391

16

,038360

,040065

,041793

,043541

,045306

,047086

,048877

,050678

,052484

,054293

17

,025047

,026396

,027780

,029198

,030648

,032129

,033639

,035176

,036739

,038325

18

,015446

,016424

,017440

,018492

,019581

,020706

,021865

,023060

,024288

,025550

19

,009023

,009682

,010372

,011095

,011852

,012641

,013465

,014322

,015212

,016137

20

,005008

,005422

,005860

,006324

,006815

,007332

,007877

,008450

,009051

,009682

21

,002647

,002892

,003153

,003433

,003732

,004050

,004388

,004748

,005129

,005533

22

,001336

,001472

,001620

,001779

,001951

,002136

,002334

,002547

,002774

,003018

23

,000645

,000717

,000796

,000882

,000975

,001077

,001187

,001307

,001435

,001575

24

,000298

,000335

,000375

,000419

,000467

,000521

,000579

,000642

,000712

,000787

25

,000132

,000150

,000169

,000191

,000215

,000242

,000271

,000303

,000339

,000378

26

,000057

,000065

,000074

,000084

,000095

,000108

,000122

,000138

,000155

,000174

27

,000023

,000027

,000031

,000035

,000041

,000046

,000053

,000060

,000068

,000078

28

,000009

,000011

,000012

,000014

,000017

,000019

,000022

,000025

,000029

,000033

29

,000004

,000004

,000005

000006

,000007

,000008

,000009

,000010

,000012

,000014

30

,000001

,000002

,000002

,000002

,000003

,000003

,000003

,000004

000005

,000005

31

-

,000001

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

32

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

12,1

12,2

12,3

12,4

12,5

12,6

12,7

12,8

12,9

13,0

0

,000006

,000005

,000005

,000004

,000004

,000003

,000003

,000003

,000002

,000002

1

,000067

,000061

,000056

,000051

,000047

,000042

,000039

,000035

,000032

,000029

2

,000407

,000374

,000344

,000317

,000291

,000268

,000246

,000226

,000208

,000191

3

,001641

,001522

,001412

,001309

,001213

,001124

,001042

,000965

,000894

,000828

4

,004966

,004643

,004341

,004057

,003791

,003541

,003307

,003088

,002882

,002690

5

,012017

,011330

,010679

,010062

,009477

,008924

,008400

,007905

,007436

,006994

6

,024233

,023037

0,21892

,020794

,019744

,018740

,017781

,016864

,015988

,015153

7

,041889

,040151

,038467

,036836

,035258

,033733

,032259

,030837

,029464

,018141

8

,063358

,061230

,059142

,057095

,055091

,053129

,051212

,049339

,047511

,045730

9

,085181

,083000

,080828

,078665

,076515

,074381

,072266

,070171

,068100

,066054

10

,103069

,101261

,099418

,097544

,095644

,093720

,091777

,089819

,087849

,085870

11

,113376

,112308

,111168

,109959

,108686

,107352

,105961

,104516

,103023

,101483

12

,114321

,114180

,113947

,113624

,113215

,112720

,112142

,111484

,110749

,109940

13

,106406

,107153

,107811

,108380

,108860

,109251

,109554

,109769

,109897

,109940

14

,091965

,093376

,094720

,095994

,097197

,098326

,099381

,100360

,101263

,102087

15

,074185

,075946

,077670

,079355

,080997

,082594

,084143

,085641

,087086

,088475

16

,056103

,057909

,059709

,061500

,063279

,065043

,066788

,068513

,070213

,071886

17

,039932

,041558

,043201

,044859

,046529

,048208

,049895

,051586

,053279

,054972

18

,026843

,028167

,029521

,030903

,032312

,033746

,035204

,036683

,038183

,039702

19

,017095

,018086

,019111

,020168

,021258

,022379

,023531

,024713

,025925

,027164

20

,010342

,011033

,011753

,012504

,013286

,014099

,014942

,015816

,016721

,017657

21

,005959

,006409

,006884

,007383

,007908

,008459

,009036

,009640

,010272

,010930

22

,003278

,003554

,003849

,004162

,004493

,004845

,005216

,005609

,006023

,006459

23

,001724

,001885

,002058

,002244

,002442

,002654

,002880

,003122

,003378

,003651

24

,000869

,000958

,001055

,001159

,001272

,001393

,001524

,001665

,001816

,001977

25

,000421

,000468

,000519

,000575

,000636

,000702

,000774

,000852

,000937

,001028

26

,000196

,000219

,000246

,000274

,000306

,000340

,000378

,000420

,000465

,000514

27

,000088

,000099

,000112

,000126

,000142

,000159

,000178

,000199

,000222

,000248

28

,000038

,000043

,000049

,000056

,000063

,000071

,000081

,000091

,000102

,000115

29

,000016

,000018

,000021

,000024

,000027

,000031

,000035

,000040

,000046

,000052

30

,000006

,000007

,000009

,000010

,000011

,000013

,000015

,000017

,000020

,000022

31

,000002

,000003

,000003

,000004

,000005

,000005

,000006

,000007

,000008

,000009

32

,000001

,000001

,000001

,000002

,000002

,000002

,000002

,000003

,000003

,000004

33

-

-

-

,000001

,000001

,000001

,000001

,000001

,000001

,000002

34

-

-

-

-

-

-

-

-

-

,000001

Продолжение таблицы П3.1

x

λ

13,1

13,2

13,3

13,4

13,5

13,6

13,7

13,8

13,9

14,0

0

,000002

,000002

,000002

,000002

,000001

,000001

,000001

,000001

,000001

,000001

1

,000027

,000024

,000022

,000020

,000019

,000017

,000015

,000014

,000013

,000012

2

,000175

,000161

,000148

,000136

,000125

,000115

,000105

,000097

,000089

,000081

3

,000766

,000709

,000657

,000608

,000562

,000520

,000481

,000445

,000411

,000380

4

,002510

,002341

,002183

,002035

,001897

,001768

,001648

,001535

,001429

,001331

5

,006575

,006180

,005807

,005455

,005123

,004810

,004514

,004236

,003974

,003727

6

,014356

,013596

,012872

,012183

,011526

,010902

,010308

,009743

,009206

,008696

7

,026867

,025639

,024458

,023322

,022230

,021181

,020173

,019207

,018280

,017392

8

,043994

,042304

,040661

,039064

,037512

,036007

,034547

,033132

,031762

,030435

9

,064036

,062046

,060088

,058161

,056269

,054410

,052588

,050802

,049054

,047344

10

,083887

,081901

,079916

,077936

,075963

,073998

,072046

,070107

,068185

,066282

11

,099901

,098281

,096626

,094940

,093227

,091489

,089730

,087953

,086162

,084359

12

,109059

,108109

,107094

,106017

,104880

,103687

,102441

,101146

,099804

,098418

13

,109898

,109773

,109566

,109279

,108914

,108473

,107957

,107370

,106713

,105989

14

,102833

,103500

,104087

,104595

,105024

,105373

,105644

,105836

,105951

,105989

15

,089807

,091080

,092291

,093439

,094522

,095539

,096488

,097369

,098181

,098923

16

,073530

,075141

,076717

,078255

,079753

,081208

,082618

,083981

,085295

,086558

17

,056661

,058345

,060019

,061683

,063333

,064966

,066180

,068173

,069741

,071283

18

,041237

,042786

,044348

,045920

,047500

,049086

,050675

,052266

,053856

,055442

19

,028432

,029725

,031043

,032385

,033750

,035135

,036539

,037962

,039400

,040852

20

;018623

,019619

,020644

,021698

,022781

,023892

,025030

,026193

,027383

,028597

21

,011617

,012332

,013074

,013846

,014645

,015473

,016329

,017213

,018125

,019064

22

,006917

,007399

,007904

,008433

,008987

,009565

,010168

,010797

,011452

,012132

23

,003940

,004246

,004571

,004913

,005275

,005656

,006057

,006478

,006921

,007385

24

,002151

,002336

,002533

,002743

,002967

,003205

,003457

,003725,

,004008

,004308

25

,001127

,001233

,001348

,001470

,001602

,001744

,001895

,002056

,002229

,002412

26

,000568

,000626

,000689

,000758

,000832

,000912

,000998

,001091

,001191

,001299

27

,000275

,000306

,000340

,000376

,000416

,000459

,000507

,000558

,000613

,000674

28

,000129

,000144

,000161

,000180

,000201

,000223

,000248

,000275

,000305

,000337

29

,000058

,000066

,000074

,000083

,000093

,000105

,000117

,000131

,000146

,000163

30

,000025

,000029

,000033

,000037

,000042

,000047

,000053

,000060

,000068

,000076

31

,000011

,000012

,000014

,000016

,000018

,000021

,000024

,000027

,000030

,000034

32

,000004

,000005

,000006

,000007

,000008

,000009

,000010

,000012

,000013

,000015

33

,000002

,000002

,000002

,000030

,000003

,000004

,000004

,000005

,000006

,000006

34

,000001

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

35











,000001

,000001

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

14,1

14,2

14,3

14,4

14,5

14,6

14,7

14,8

14,9

15,0

0

,000001

,000001

,000001

,000001

,000001

-

-

-

-

-

1

,000011

,000010

,000009

,000008

,000007

,000007

,000006

,000006

,000005

,000005

2

,000075

,000069

,000063

,000058

,000053

,000049

,000045

,000041

,000038

,000034

3

,000352

,000325

000300

,000277

,000256

,000237

,000219

,000202

,000186

,000172

4

,001239

,001153

,001073

,000999

,000929

,000864

,000803

,000747

,000694

,0000645

5

,003494

,003275

,003070

,002876

,002694

,002523

,002362

,002211

,002069

,001936

6

,008212

,007752

,007316

,006902

,006510

,006139

,005787

,005454

,005138

,004839

7

,016541

,015726

,014946

,014199

,013486

,012804

,012152

,011530

,010937

,010370

8

,029153

,027913

,026715

,025559

,024443

,023367

,022330

,021331

,020370

,019444

9

,045673

,044040

,042447

,040894

,039380

,037907

,036472

,035078

,033723

,032407

10

,064399

,062537

,060700

,058887

,057101

,055343

,053614

,051915

,050247

,048611

11

,082547

,080730

,078910

,077089

,075270

,073456

,071648

,069850

,068062

,066287

12

,096993

,095530

,094034

,092507

,090951

,089371

,087769

,086148

,084510

,082859

13

,105200

,104349

,103437

,102489

,101446

,100371

,099247

,098076

,096862

,095807

14

,105951

,105839

,105654

,105396

,105069

,101672

,104209

,103681

,103089

,102436

15

,099594

,100196

,100723

,101181

,101567

,101881

,102125

,102298

,102402

,102436

16

,087768

,088923

,090021

,091063

,092045

,092967

,093827

,094626

,095361

,096034

17

,072795

,074277

,075724

,077135

,078509

,079842

,081133

,082380

,083581

,084736

18

,057023

,058596

,060158

,061708

,063243

,064761

,066259

,067735

,069187

,070613

19

,042317

,043793

,045277

,046768

,048264

,049763

,051263

,052762

,054257

,055747

20

,029834

,031093

,032373

,03 673

,034992

,030327

,037678

,039044

,040422

,041810

21

,020031

,021025

,022045

,023090

,024161

,025256

,026375

,027517

,028680

,029865

22

,012838

,013570

,014329

,015114

,015924

,016761

,017623

,018511

,019424

,020362

23

,007870

,008378

,008909

,009462

,010039

,010640

,011264

,011911

,012584

,013280

24

,004624

,004957

,005308

,005677

,006065

,006472

,006899

,007345

,007812

,008300

25

,002608

,002816

,003036

,003270

,003518

,003780

,004057

,004348

,004656

,004980

26

,001414

,001538

,001670

,001811

,001962

,002123

,002294

,002475

,002668

,002873

27

,000739

,000809

,000884

,000966

,001054

,001148

,001249

,001357

,001473

,001596

28

,000372

,000410

,000452

,000497

,000546

,000598

,000656

,000717

,000784

,000855

29

,000181

,000201

,000223

,000247

,000273

,000301

,000332

,000366

,000403

,000442

30

,000085

,000095

,000106

,000118

,000132

,000147

,000163

,000181

,000200

,000221

31

,000039

,000044

,000049

000055

,000062

,000069

,000077

,000086

,000096

,000107

32

,000017

,000019

,000022

,000025

,000028

,000032

,000035

,000040

,000045

,000050

33

,000007

,000008

,000009

,000011

,000012

,000014

,000016

,000018

,000020

,000023

34

,000003

,000003

,000004

,000005

,000005

,000006

,000007

,000008

,000009

,000010

35

,000001

,000001

,000002

,000002

,000002

,000002

,000003

,000003

,000004

,000004

36

-

,000001

,000001

,000001

,000001

,00001

,000001

,000001

,000002

,000002

37

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.1

x

λ

16

18

20

22

24

26

28

30

0

-

-

-

-

-

-

-

-

1

,000002

-

-

-

-

-

-

-

2

,000014

,000002

-

-

-

-

-

-

3

,000077

,000015

,000003

-

-

-

-

-

4

,000307

,000067

,000014

,000003

,000001

-

-

-

5

,000983

,000240

,000055

,000012

,000003

,000001

-

-

6

,002622

,000719

,000183

,000044

,000010

,000002

-

-

7

,005994

,001850

,000523

,000138

,000034

,000008

,000002

-

8

,011987

,004163

,001309

,000380

,000103

,000026

,000006

,000002

9

,021311

,008325

,002908

,000928

,000275

,000076

,000020

,000005

10

,034098

,014985

,005816

,002042

,000060

,000199

,000056

,000015

11

,049597

,024521

,010575

,004083

,001439

,000470

,000144

,000042

12

,066129

,036782

,017625

,007486

,002878

,001018

,000335

,000104

13

,081389

,050929

,027116

,012669

,005314

,002036

,000722

,000240

14

,093016

,065480

,038737

,019908

,009109

,003781

,001444

,000513

15

,099218

,078576

,051649

,029199

,014575

,006553

,002695

,001027

16

,099218

,088397

,064561

,040148

,021862

,010649

,004717

,001925

17

,093381

,093597

,075954

,051956

,030864

,016286

,007769

,003397

18

,083006

,093597

,084394

,063502

,041152

,023525

,012085

,005662

19

,069899

,088671

,088835

,073529

,051982

,032192

,017810

,008941

20

,055920

,079804

,088835

,080882

,062378

,041849

,024934

,013411

21

,042605

,068403

,084605

,084733

,071289

,051813

,033245

,019159

22

,030986

,055966

,076914

,084733

,077770

,061234

,042312

,026126

23

,021555

,043800

,066881

,081049

,081152

,069221

,051510

,034077

24

,014370

,032850

,055735

,074295

,081152

,074989

,060095

,042596

25

,009197

,023652

,044588

,065380

,077905

,077989

,067307

,051115

26

,005660

,016374

,034298

,055321

,071913

,077989

,072484

,058979

27

,003354

,010916

,025406

,045077

,063922

,075100

,075169

,065532

28

,001916

,007018

,018147

,035417

,054791

,069736

,075169

,070213

29

,001057

,004356

,012515

,026868

,045344

,062522

,072577

,072695

30

,000564

,002613

,008344

,019703

,036275

,054186

,067738

,072635

31

,000291

,001517

,005383

,013983

,028084

,045446

,061183

,070291

32

,000146

,000854

,003364

,009613

,021063

,036925

,053535

,065898

33

,000071

,000466

,002039

,006409

,015319

,029092

,045424

,059908

34

,000033

,000246

,001199

,004147

,010813

,022247

,037408

,052860

35

,000015

,000127

,000685

,002607

,007415

,016526

,029926

,045308

36

,000007

,000063

,000381

,001593

,004943

,011936

,023276

,037757

37

,000003

,000031

,000206

,000947

,003206

,008387

,017614

,030614

38

,000001

,000015

,000108

,000548

,002025

,005739

,012979

,024169

39

,000001

,000007

,000056

,000309

,001246

,003826

,009318

,018591

40

-

,000003

,000028

,000170

,000748

,002487

,006523

,013943

41

-

,000001

,000014

,000091

,000438

,001577

,004455

,010203

42

-

,000001

,000006

,000048

,000250

,000976

,002970

,007288

43

-

-

,000003

,000024

,000140

,000590

,001934

,005084

44

-

-

,000001

,000012

,000076

,000349

,001231

,003467

45

-

-

,000001

,000006

,000041

,000202

,000766

,002311

46

-

-

-

,000003

,000021

,000114

,000466

,001507

47

-

-

-

,000001

,000011

,000063

,000278

,000962

48

-

-

-

,000001

,000005

,000034

,000162

,000601

49

-

-

-

-

,000003

,000018

,000093

,000368

50

-

-

-

-

,000001

,000009

,000052

,000221

51

-

-

-

-

,000001

,000005

,000028

,000130

52

-

-

-

-

-

,000002

,000015

,000075

53

-

-

-

-

-

,000001

,000008

,000042

54

-

-

-

-

-

,000001

,000004

,000024

55

-

-

-

-

-

-

,000002

,000013

56

-

-

-

-

-

-

,000001

,000007

57

-

-

-

-

-

-

,000001

,000004

58

-

-

-

-

-

-

-

,000002

59

-

-

-

-

-

-

-

,000001

Таблица П3.2

Суммарные значения функции Пуассона

x

λ

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,095163

,181269

,259182

,329680

,393469

,451188

,503415

,550671

,593430

,632121

2

,004679

,017523

,036936

,061552

,090204

,121901

,155805

,191208

,227518

,264241

3

,000155

,001149

,003600

,007926

,014388

,023115

,034142

,047423

,062857

,080301

4

,000004

,000057

,000266

,000776

,001752

,003358

,005753

,009080

,013459

,018988

5

-

,000002

,000016

,000061

,000172

,000394

,000786

,001411

,002344

,003660

6

-

-

,000001

,000004

,000014

,000039

,000090

,000181

,000343

,000594

7

-

-

-

-

,000001

,000003

,000009

,000021

,000043

,000083

8

-

-

-

-

-

-

,000001

,000002

,000005

,000010

9

-

-

-

-

-

-

-

-

-

,000001

Продолжение таблицы П3.2

x

λ

1,1

1,2

1,3

1,4

1,5

1,6

1,7

1,8

1,9

2,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,667129

,698806

,727468

,753403

,776870

,798103

,817316

,834701

,850431

,864665

2

,300971

,337373

,373177

,408167

,442175

,475069

,506754

,537163

,566251

,593994

3

,099584

,120513

,142888

,166502

,191153

,216642

,242777

,269379

,296280

,323324

4

,025742

,033769

,043095

,053725

,065642

,078813

,093189

,108708

,125298

,142877

5

,005435

,007746

,010663

,014253

,018576

,023682

,029615

,036407

,044081

,052653

6

,000968

,001500

,002231

,003201

,004456

,006040

,007999

,010378

,013219

,016564

7

,000149

,000251

,000404

,000622

,000926

,001336

,001875

,002569

,003446

,004534

8

,000020

,000037

,000064

,000107

,000170

,000260

,000388

,000552

,000793

,001097

9

,000002

,000005

,000009

,000016

,000028

,000045

,000072

,000110

,000163

,000237

10

-

,000001

,000001

,000002

,000004

,000007

,000012

,000019

,000030

,000045

11

-

-

-

-

,000001

,000001

,000002

,000003

,000005

,000008

12

-

-

-

-

-

-

-

-

,000001

,000001

Продолжение таблицы П3.2

x

λ

2,1

2,2

2,3

2,4

2,5

2,6

2,7

2,8

2,9

3,0

0

1,00000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,877544

,889197

,899741

,909282

,917915

,925726

,932794

,939190

,944977

,950213

2

,620385

,645430

,669116

,691559

,712703

,732615

,751340

,768922

,785409

,800852

3

,350369

,377286

,403961

,430291

,456187

,481570

,506375

,530546

,554037

,576810

4

,161357

,180648

,200653

,221277

,242424

,263998

,285908

,308063

,330377

,352768

5

,062126

,072496

,083751

,095869

,108822

,122577

,137092

,152324

,168223

,184787

6

,020449

,024910

,029976

,035673

,042021

,049037

,056732

,065110

,074174

,083918

7

,005862

,007461

,009362

,011594

,014187

,017170

,020569

,024411

,028717

,033509

8

,001486

,001978

,002589

,003339

,004247

,005334

,006621

,008131

,009885

,011905

9

,000337

,000470

,000642

,000862

,001140

,001487

,001914

,002433

,003058

,003803

10

,000069

,000101

,000144

,000202

,000277

,000376

,000501

,000660

,000858

,001102

11

,000013

,000020

,000029

,000043

,000062

,000087

,000120

,000164

,000220

,000292

12

,000002

,000004

,000006

,000008

,000013

,000018

,000026

,000037

,000052

,000071

13

-

,000001

,000001

,000002

,000002

,000004

,000005

,000008

,000011

,000016

14

-

-

-

-

-

,000001

,000001

,000002

,000002

,000003

15

-

-

-

-

-

-

-

-

-

,000001

Продолжение таблицы П3.2

x

λ

3,1

3,2

3,3

3,4

3,5

3,6

3,7

3,8

3,9

4,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,954951

,959238

,963117

,966627

,969803

,972676

,975276

,977629

,979758

,981684

2

,815298

,828799

,841402

,853158

,864112

,874311

,883799

,892620

,900815

,908422

3

,598837

,620096

,640574

,660260

,679153

,697253

,714567

,731103

,746875

,761897

4

,375160

,397480

,419662

,441643

,463367

,484784

,505847

,526515

,546753

,566530

5

,201811

,219387

,237410

,255818

,274555

,293562

,312781

,332156

,351635

,371163

6

,094334

,105408

,117123

,129458

,142386

,155881

,169912

,184444

,199442

,214870

7

,038804

,044619

,050966

,057853

,065288

,073273

,081809

,090892

,100517

,110674

8

,014213

,016830

,019777

,023074

,026739

,030789

,035241

,040107

,045402

,051134

9

,004683

,005714

,006912

,008293

,009874

,011671

,013703

,015984

,018533

,021363

10

,001401

,001762

,002195

,002709

,003315

,004024

,004848

,005799

,006890

,008132

11

,000383

,000497

,000638

,000810

,001019

,001271

,001572

,001929

,002349

,002840

12

,000097

,000129

,000171

,000223

,000289

,000370

,000470

,000592

,000739

,000915

13

,000023

,000031

,000042

,000057

,000076

,000100

,000130

,000168

,000216

,000274

14

,000005

,000007

,000010

,000014

,000019

,000025

,000034

,000045

,000059

,000076

15

,000001

,000001

,000002

,000003

,000004

,000006

,000008

,000011

,000015

,000020

16

-

-

-

,000001

,000001

,000001

,000002

,000003

,000004

,000005

17

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

4,1

4,2

4,3

4,4

4,5

4,6

4,7

4,6

4,9

5,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1000000

1,000000

1,000000

1,000000

1,000000

1

,983427

,985004

,986431

,987723

,988891

,989948

,990905

,991770

,992553

,993262

2

,915479

,922023

,928087

,933702

,938901

,943710

,948157

,952267

,956065

,959572

3

,776186

,789762

,802645

,814858

,826422

,837361

,847700

,857461

,866669

,875348

4

,585818

,604597

,622846

,640552

,657704

,674294

,690316

,705770

,720655

,734974

5

,390692

,410173

,429562

,448816

,467896

,486766

,505391

,523741

,541788

,559507

6

,230688

,246857

,263338

,280088

,297070

,314240

,331562

,348994

,366499

,384039

7

,121352

,132536

,144210

,156355

,168949

,181971

,195395

,209195

,223345

,237817

8

,057312

,063943

,071032

,078579

,086586

,095051

,103969

,113334

,123138

,133372

9

,024492

,027932

,031698

,035803

,040257

,045072

,050256

,055817

,061761

,068094

10

,009540

,011127

,012906

,014890

,017093

,019527

,022206

,025141

,028345

,031828

11

,003410

,004069

,004825

,005688

,006669

,007777

,009022

,010417

,011971

,013695

12

,001125

,001374

,001666

,002008

,002404

,002863

,003389

,003992

,004677

,005453

13

,000345

,000431

,000534

,000658

,000805

,000979

,001183

,001422

,001699

,002019

14

,000098

,000126

,000160

,000201

,000252

,000312

,000385

,000473

,000576

,000698

15

,000026

,000034

,000045

,000058

,000074

,000093

,000118

,000147

,000183

,000226

16

,000007

,000009

,000012

000016

,000020

,000026

,000034

,000043

,000055

,000069

17

,000002

,000002

,000003

,000004

,000005

,000007

,000009

,000012

,000015

,000020

18

-

-

,000001

,000001

,000001

,000002

,000002

,000003

,000004

,000005

19

-

-

-

-

-

-

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

5,1

5,2

5,3

5,4

5,5

5,6

5,7

5,8

5,9

6,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,993903

,994483

,995008

,995483

,995913

,996302

,996654

,996972

,997261

,997521

2

,962810

,965797

,968553

,971094

,973436

,975594

,977582

,979413

,981098

,982649

3

,883522

,891213

,898446

,905242

,911624

,917612

,923227

,928489

,933418

,938031

4

,748732

,761935

,774590

,786709

,798301

,809378

,819952

,830037

,839647

,848796

5

,576875

,593872

,610482

,626689

,642482

,657850

,672785

,687282

,701335

,714943

6

,401580

,419087

,436527

,453868

,471081

,488139

,505015

,521685

,538127

,554320

7

,252580

,267607

,282866

,298329

,313964

,329742

,345634

,361609

,377639

,393697

8

,144023

,155078

,166523

,178341

,190515

,203025

,215851

,228974

,242371

,256020

9

,074818

,081935

,089446

,097350

,105643,

,114322

,123382

,132814

,142611

,152763

10

,035601

,039674

,044056

,048755

,053777

,059130

,064817

,070844

,077212

,083924

11

,015601

,017699

,020000

,022514

,025251

,028222

,031436

,034901

,038627

,042621

12

,006328

,007310

,008409

,009632

,010988

,012487

,014138

,015950

,017931

,020092

13

,002387

,002809

,003289

,003835

,004451

,005144

,005922

,006790

,007756

,008827

14

,000841

,001008

,001202

,001427

,001685

,001981

,002319

,002703

,003138

,003628

15

,000278

,000339

,000412

,000498

,000599

,000716

,000852

,001010

,001192

,001400

16

,000086

,000108

,000133

,000164

,000200

,000244

,000295

,000356

,000426

,000509

17

,000025

,000032

,000041

,000051

,000063

,000078

,000096

,000118

,000144

,000175

18

,000007

,000009

,000012

,000015

,000019

,000024

,000030

,000037

,000046

,000057

19

,000002

,000002

,000003

,000004

,000005

,000007

,000009

,000011

,000014

,000018

20

-

,000001

,000001

,000001

,000001

,000002

,000002

,000003

,000004

,000005

21

-

-

-

-

-

-

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

6,1

6,2

6,3

6,4

6,5

6,6

6,7

6,8

6,9

7,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,997757

,997971

,998164

,998338

,998497

,998640

,998769

,998886

,998992

,999088

2

,984076

,985388

,986595

,987704

,988724

,989661

,990522

,991313

,992038

,992705

3

,942347

,946382

,950154

,953676

,956964

,960032

,962894

,965562

,968048

,970364

4

,857499

,865771

,873626

,881081

,888150

,894849

,901192

,907194

,912870

,918235

5

,728106

,740823

,753096

,764930

,776328

,787296

,797841

,807969

,817689

,827008

6

,570246

,585887

,601228

,616256

,630959

,645327

,659351

,673023

,686338

,699292

7

,409755

,425787

,441767

,457671

,473476

,489161

,504703

,520084

,535285

,550289

8

,269899

,283984

,298252

,312679

,327242

,341918

,356683

,371514

,386389

,401286

9

,163258

,174086

,185233

,196685

,208427

,220443

,232716

,245230

,257967

,270909

10

,090980

,098379

,106121

,114201

,122616

,131361

,140430

,149816

,150510

,169504

11

,046890

,051441

,056280

,061411

,066839

,072567

,078598

,084934

,091575

,098521

12

,022440

,024985

,027734

,030697

,033880

,037291

,040937

,044825

,048961

,053350

13

,010012

,011316

,012748

,014316

,016027

,017889

,019910

,022097

,024158

,027000

14

,004180

,004797

,005485

,006251

,007100

,008038

,009072

,010208

,011452

,012811

15

,001639

,001910

,002217

,002565

,002956

,003395

,003886

,004434

,005042

,005717

16

,000605

,000716

,000844

,000992

,001160

,001352

,001569

,001816

,002094

,002407

17

,000211

,000254

,000304

,000362

,000430

,000509

,000599

,000703

,000822

,000958

18

,000070

,000085

,000104

,000126

,000151

,000182

,000217

,000258

,000306

,000362

19

,000022

,000027

,000034

,000041

,000051

,000062

,000075

,000090

,000108

,000130

20

,000007

,000008

,000010

,000013

,000016

,000020

,000024

,000030

,000037

,000044

21

,000002

,000002

,000003

,000004

,000005

,000006

,000008

,000010

,000012

,000014

22

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000003

,000004

,000005

23

-

-

-

-

-

,000001

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

7,1

7,2

7,3

7,4

7,5

7,6

7,7

7,8

7,9

8,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,999175

,999253

,999324

,999389

,999447

,999500

,999547

,999590

,999629

,999665

2

,993317

,993878

,994393

,994865

,995299

,995696

,996060

,996394

,996700

,996981

3

,972520

,974526

,976393

,978129

,979743

,981243

,982636

,983930

,985131

,986246

4

,923301

,928083

,932594

,936847

,940855

,944629

,948181

,951523

,954666

,957620

5

,835937

,844484

,852660

,860475

,867938

,875061

,881855

,888330

,894497

,900368

6

,711881

,724103

,735957

3747443

,758564

,769319

,779713

,789749

,799431

,808764

7

,565080

,579644

,593968

,608038

,621845

,635379

,648631

,661593

,674260

,686626

8

,416183

,431059

,445893

,460667

,475361

,489958

,504440

,518791

,532996

,547039

9

,284036

,297332

,310776

,324349

,338033

,351808

,365657

,379559

,393497

,407453

10

,179788

,190350

,201180

,212265

,223592

,235149

,246920

,258891

,271048

,283376

11

,105771

,113323

,121175

,129323

,137762

,146487

,155492

,164770

,174314

,184114

12

,057997

,062906

,068081

,073526

,079241

,085230

,091493

,098030

,104841

,111924

13

,029730

,032655

,035782

,039117

,042666

,046484

,050427

,054649

,059104

,063797

14

,014292

,015901

,017645

,019531

,021565

,023753

,026103

,028620

,031311

,034181

15

,006163

,007285

,008188

,009178

,010260

,011441

,012725

,014118

,015627

,017257

16

,002757

,003149

,003586

,004071

,004608

,005202

,005857

,006577

,007367

,008231

17

,001113

,001288

,001486

,001709

,001959

,002339

,002552

,002901

,003289

,003718

18

,000426

,000500

,000584

,000680

,000790

,000915

,001055

,001215

,001393

,001594

19

,000155

,000184

,000218

,000258

,000303

,000355

,000415

,000484

,000562

,000650

20

,000054

,000065

,000078

,000093

,000111

,000132

,000156

,000184

,000216

,000253

21

,000018

,000022

,000026

,000032

,000039

,000046

,000056

,000067

,000079

,000094

22

,000006

,000007

,000009

,000011

,000013

,000016

,000019

,000023

,000028

,000033

23

,000002

,000002

,000003

,000003

,000004

,000005

,000006

,000008

,000009

,000011

24

-

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000004

25

-

-

-

-

-

-

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

8,1

8,2

8,3

8,4

8,5

8,6

8,7

8,8

8,9

9,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,999696

,999725

,999754

,999775

,999797

,999816

,999833

,999849

,999864

,999877

2

,997238

,997437

,997689

,997886

,998067

,998233

,998384

,998523

,998650

,998766

3

,987280

,988239

,989129

,989953

,990717

,991424

,992080

,992686

,993248

,993768

4

,960395

,963000

,965446

,967740

,969891

,971907

,973797

,975566

,977223

,978774

5

,905951

,911260

,916303

,921092

,925636

,929946

,934032

,937902

,941567

,945036

6

,817753

,826406

,834727

,842723

,850403

,857772

,864840

,871613

,878100

,884309

7

,698686

,710438

,721879

,733007

,743822

,754324

,764512

,774390

,783958

,793219

8

,560908

,574591

,588074

,601348

,614403

,627229

,639819

,652166

,664262

,676103

9

,421408

,435347

,449252

,463106

,476895

,490603

,504216

,517719

,531101

,544347

10

,295858

,308481

,321226

,334080

,347026

,360049

,373132

,386260

,399419

,412592

11

,194163

,204450

,214965

,225699

,236638

,247772

,259089

,270577

,282222

,294012

12

,119278

,126900

,134787

,142934

,151338

,159992

,168892

,178030

,187399

,196992

13

,068731

,073907

,079330

,084999

,090917

,097081

,103499

,110162

,117072

,124227

14

,037236

,040481

,043923

,047564

,051411

,055467

,059736

,064221

,068925

,073851

15

,019014

,020903

,022931

,025103

,027425

,029902

,032540

,035343

,038317

,041466

16

,009174

,010201

,011316

,012525

,013833

,015245

,016767

,018402

,020157

,022036

17

,004192

,004715

,005291

,005922

,006613

,007367

,008190

,009084

,010055

,011106

18

,001819

,002070

,002349

,002659

,003002

,003382

,003800

,004261

,004766

,005320

19

,000751

,000864

,000992

,001136

,001297

,001478

,001679

,001903

,002151

,002426

20

,000296

,000344

,000400

,000463

,000535

,000616

,000707

,000811

,000926

,001056

21

,000111

,000131

,000154

,000180

,000211

,000245

,000285

,000330

,000381

,000439

22

,000040

,000048

,000057

,000067

,000079

,000094

,000110

,000129

,000150

,000175

23

,000014

,000017

,000020

,000024

,000029

,000034

,000041

,000048

,000057

,000067

24

,000005

,000006

,000007

,000008

,000010

,000012

,000014

,000017

,000021

,000025

25

,000001

,000002

,000002

,000003

,000003

,000004

,000005

,000006

,000007

,000009

26

-

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

27

-

-

-

-

-

-

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

9,1

9,2

9,3

9,4

9,5

9,6

9,7

9,8

9,9

10,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,999888

,999899

,999909

,999917

,999925

,999932

,999939

,999945

,999950

,999955

2

,998872

,998969

,999058

,999140

,999214

,999282

,999344

,999401

,999453

,999501

3

,994249

,994693

,995105

,995485

,995836

,996161

,996461

,996738

,996994

,997231

4

,980224

,981580

,982848

,984033

,985140

,986174

,987139

,988040

,988880

,989664

5

,948318

,951420

954353

,957122

,959737

,962205

,964533

,966729

,968798

,970747

6

,890249

,895926

,901350

,906529

,911472

,916185

,920678

,924959

,929035

,932914

7

,802177

,810635

,819197

,827267

,835051

,842553

,849779

,856735

,863426

,869859

8

,687684

,699000

,710050

,720829

,713337

,741572

,751533

,761221

,770636

,779779

9

,557448

,570391

,583166

,595765

,608177

,620394

,632410

,641217

,655809

,667180

10

,425765

,438924

,452054

,465142

,478174

,491138

,504021

,516812

,529498

,542070

11

,305933

,317974

,330119

,342356

,354672

,367052

,379484

,391955

,404451

,416960

12

,206800

,216815

,227029

,237430

,248010

,258759

,269665

,280719

,291909

,303224

13

,131624

,139261

,147133

,155238

,163570

,172124

,180895

,189876

,199062

,208444

14

,079001

,084376

,089978

,095807

,101864

,108148

,114659

,121395

,128355

,135536

15

,044795

,048309

,052010

,055903

,059992

,064279

,068767

,073458

,078355

,083458

16

,024044

,026188

,028470

,030897

,033473

,036202

,039090

,042139

,045355

,048740

17

,012242

,013468

,014788

,016206

,017727

,019357

,021098

,022956

,024936

,027042

18

,005924

,006584

,007302

,008083

,08928

,009844

,010832

,011898

,013045

,014278

19

,002731

,003066

,003435

,003840

,004284

,004770

,005300

,005877

,006505

,007187

20

,001201

,001362

,001542

,001742

,001962

,002207

,002476

,002772

,003098

,003454

21

,000505

,000579

,000662

,000755

,000859

,000976

,001106

,001250

,001411

,001588

22

,000203

,000235

,000272

,000314

,000361

,000411

,000473

,000540

,000616

,000700

23

,000078

,000092

,000107

,000125

,000145

,000168

,000194

,000224

,000258

,000296

24

,000029

,000034

,000041

,000048

,000056

,000066

,000077

,000089

,000104

,000120

25

,000010

,000012

,000015

,000018

,000021

,000025

,000029

,000034

,000040

,000047

26

,000004

,000004

,000005

,000006

,000007

,000009

,000011

,000013

,000015

,000018

27

,000001

,000001

,000002

,000002

,000003

,000003

,000004

,000004

,000005

,000006

28

-

-

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

29

-

-

-

-

-

-

-

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

10,1

10,2

10,3

10,4

10,5

10,6

10,7

10,8

10,9

11,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1000000

1,000000

1

,999959

,999963

,999966

,999970

,999972

,999975

,999977

,999980

,999982

,999983

2

,999544

,999584

,999620

,999653

,999683

,999711

,999736

,999759

,999780

,999800

3

,997449

,997650

,997836

,998007

,998165

,998311

,998446

,998570

,998684

,998789

4

,990395

,991076

,991711

,992302

,992853

,993365

,993843

,994287

,994700

,995084

5

,972583

,974312

,975938

,977468

,978906

,980259

,981529

,982723

,983843

,984895

6

,936604

,940112

,943446

,946613

,949620

,952473

,955179

,957745

,960177

,962480

7

,876039

,881974

,887669

,893131

,898367

,903384

,908187

,912784

,917182

,921386

8

,788652

,797257

,805597

,813673

,821489

,829050

,836358

,843417

,850233

,856808

9

,678327

,689244

,699928

,710377

,720587

,730557

,740285

,749771

,759014

,768015

10

,554517

,566829

,578997

,591013

,602867

,614554

,626066

,637396

,648539

,659489

11

,429469

,441966

,454438

,466874

,479262

,491591

,503851

,516031

,528121

,540111

12

,314652

,326183

,337805

,349506

,361275

,373100

,384969

,396872

,408797

,420733

13

,218015

,227768

,237695

,247787

,258036

,268432

,278966

,289630

,300412

,311303

14

,142935

,150550

,158378

,166413

,174651

,183088

,191718

,200536

,209535

,218709

15

,088770

,094292

,100022

,105963

,112112

,118470

,125035

,131806

,138780

,145956

16

,052300

,056036

,059952

,064051

,068335

,072807

,077468

,082321

,087366

,092604

17

,029277

,031647

,034156

,036808

,039606

,042555

,045658

,048918

,052339

,055924

18

,015599

,017015

,018527

,020142

,021862

,023692

,025636

,027698

,029881

,032191

19

,007925

,008723

,009584

,010512

,011511

,012584

,013731

,014965

,016282

,017687

20

,003845

,004271

,004736

,005242

,005791

,006387

,007031

,007728

,008480

,009289

21

,001784

,002001

,002239

,002501

,002788

,003102

,003445

,003820

,004228

,004671

22

,000794

,000898

,001014

,001143

,001286

,001444

,001618

,001810

,002021

,002252

23

,000339

,000387

,000441

,000502

,000570

,000645

,000730

,000823

,000927

,001042

24

,000139

,000160

,000184

,000212

,000242

,000277

,000316

,000360

,000409

,000464

25

,000055

,000064

,000074

,000086

,000099

,000115

,000132

,000152

,000174

,000199

26

,000021

,000024

,000029

,000034

,000039

,000046

,000053

,000061

,000071

,000082

27

,000008

,000009

,000011

,000013

,000015

,000018

,000021

,000024

,000028

,000033

28

,000003

,000003

,000004

,000005

,000005

,000007

,000008

,000009

,000011

,000013

29

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000003

,000004

,000005

30

-

-

-

,000001

,000001

,000001

,000001

,000001

,000001

,000002

31

-

-

-

-

-

-

-

-

-

,000001

Продолжение таблицы П3.2

x

λ

11,1

11,2

11,3

11,4

11,5

11,6

11,7

11,8

11,9

12,0

0

1,000000

1,000000

1,000000

1000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,999985

,999986

,999988

,999989

,999990

,999991

,999992

,999992

,999993

,999994

2

,999817

,999833

,999848

,999861

,999873

,999885

,999895

,999904

,999912

,999920

3

,999886

,998976

,999058

,999134

,999203

,999268

,999327

,999381

,999432

,999478

4

,995441

,995774

,996082

,996369

,996636

,996883

,997113

,997326

,997524

,997708

5

,985882

,986808

,987677

,988491

,989253

,989968

,990637

,991264

,991851

,992400

6

,964661

,966726

,968680

,970527

,972274

,973925

,975484

,976957

,978347

,979659

7

,925403

,929239

,932902

,936397

,939730

,942908

,945936

,948819

,951565

,954178

8

,863150

,869261

,875147

,880814

,886265

,891508

,896547

,901388

,906035

,910496

9

,776773

,785290

,793568

,801607

,809410

,816979

,824317

,831426

,838310

,844972

10

,670243

,680794

,691141

,701279

,711205

,720919

,730417

,739698

,748762

,757608

11

,551993

,563758

,575398

,586904

,598270

,609489

,620554

,631460

,642200

,652771

12

,432669

,444595

,456499

,468371

,480202

,491982

,503700

,515349

,526920

,538403

13

,322294

,333375

,344535

,355764

,367053

,378391

,389768

,401174

,412600

,424035

14

,228051

,237555

,247213

,257017

,266960

,277033

,287228

,296538

,307953

,318464

15

,153330

,160899

,168660

,176608

,184740

,193051

,201535

,210188

,219003

,227975

16

,098036

,103663

,109483

,115498

,121705

,128104

,134694

,141472

,148436

,155584

17

,059676

,063597

,067690

,071957

,076399

,081018

,085816

,090794

,095952

,101291

18

,034629

,037201

,039910

,042758

,045750

,048889

,052177

,055618

,059213

,062966

19

,019104

,020777

,022470

,024266

,026169

,028183

,030312

,032558

,034925

,037417

20

,010160

,011095

,012098

,013171

,014318

,015542

,016847

,018236

,019713

,021280

21

,005152

,005673

,006237

,006846

,007503

,008210

,008970

,009786

,010661

,011598

22

,002505

,002782

,003084

,003413

,003771

,004160

,004582

,005039

,005532

,006065

23

,001170

,001310

,001464

,001634

,001821

,002025

,002248

,002492

,002758

,003047

24

,000525

,000593

,000669

,000752

,000845

,000948

,001061

,001185

,001322

,001473

25

,000227

,000258

,000294

,000334

,000378

,000427

,000482

,000543

,000611

,000686

26

,000094

,000109

,000125

,000143

,000163

,000186

,000211

,000240

,000272

,000308

27

,000038

,000044

,000051

,000059

,000068

,000078

,000089

,000102

,000117

,000133

28

,000015

,000017

,000020

,000023

,000027

,000032

,000032

,000042

,000049

,000056

29

,000006

,000007

,000008

,000009

,000011

,000012

,000014

,000017

,000020

,000023

30

,000002

,000002

,000003

,000003

,000004

,000005

,000006

,000006

,000008

,000009

31

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000003

32

-

-

-

-

,000001

,000001

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

12,1

12,2

12,3

12,4

12,5

12,6

12,7

12,8

12,9

13,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,999994

,999995

,999995

,999996

,999996

,999997

,999997

,999997

,999997

,999998

2

,999927

,999934

,999939

,999945

,999950

,999954

,999958

,999962

,999965

,999968

3

,999520

,999559

,999595

,999628

,999659

,999686

,999712

,999736

,999757

,999777

4

,997879

,998037

,998183

,998319

,998445

,998562

,998670

,998771

,998864

,998950

5

,992913

,993393

,993842

,994262

,994655

,995021

,995363

,995683

,995981

,996260

6

,980897

,982064

,983164

,984200

,985177

,986097

,986963

,987778

,988545

,989266

7

,956663

,959026

,961272

,963406

,965433

,967356

,969182

,970914

,972556

,974113

8

,914774

,918875

,922806

,926570

,930175

,933624

,936923

,940077

,943092

,945972

9

,851416

,857645

,863663

,869475

,875084

,880494

,885711

,890738

,895580

,900242

10

,766235

,774644

,782835

,790810

,798569

,806114

,813446

,820567

,827481

,834188

11

,663166

,673383

,683417

,693266

,702925

,712394

,721669

,730749

,739632

,748318

12

,549790

,561075

,572250

,583307

,594239

,605042

,615708

,626232

,636609

,646835

13

,435470

,446896

,458303

,469682

,481025

,492322

,503566

,514748

,525860

,536895

14

,329064

,339743

,350492

,361302

,372165

,383071

,394012

,404979

,415963

,426955

15

,237099

,246366

,255772

,265308

,274968

,284745

,294631

,304619

,314700

,324868

16

,162913

,170420

,178101

,185953

,193971

,202151

,210488

,218978

,227615

,236393

17

,106811

,112511

,118392

,124453

,130692

,137108

,143700

,150465

,157402

,164507

18

,066879

,070953

,075191

,079594

,084163

,088900

,093805

,098879

,104122

,109535

19

,040036

,042786

,045670

,048691

,051852

,055154

,058602

,062196

,065939

,069833

20

,022941

,024700

,026559

,028523

,030694

,032776

,035071

,037483

,040014

,042669

21

,012599

,013667

,014806

,016019

,017308

,018677

,020129

,021667

,023293

,025012

22

,006640

,007258

,007922

,008635

,009400

,010218

,011093

,012026

,013021

,014081

23

,003362

,003703

,004073

,004474

,004906

,005373

,005876

,006417

,006999

,007622

24

,001638

,001818

,002015

,002230

,002464

,002719

,002996

,003290

,003620

,003972

25

,000768

,000860

,000960

,001071

,001192

,001326

,001471

,001631

,001805

,001994

26

,000348

,000392

,000441

,000496

,000557

,000623

,000697

,000778

,000868

,000966

27

,000152

,000173

,000196

,000222

,000251

,000283

,000319

,000359

,000403

,000452

28

,000064

,000073

,000084

,000096

,000109

,000124

,000141

,000160

,000181

,000204

29

,000026

,000030

,000035

,000040

,000046

,000053

,000060

,000069

,000079

,000089

30

,000010

,000012

,000014

,000016

,000019

,000022

,000025

,000029

,000033

,000038

31

,000004

,000005

,000005

,000006

,000007

,000009

,000010

,000012

,000013

,000016

32

,000001

,000002

,000002

,000002

,000003

,000003

,000004

,000005

,000005

,000006

33

,000001

,000001

,000001

,000001

,000001

,000001

,000001

,000001

,000002

,000002

34

-

-

-

-

-

-

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

13,1

13,2

13,3

13,4

13,5

13,6

13,7

13,8

13,9

14,0

0

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

1

,999998

,999998

,999998

,999999

,999999

,999999

,999999

,999999

,999999

,999999

2

,999971

,999974

,999976

,999978

,999980

,999982

,999983

,999985

,999986

,999988

3

,999796

,999812

,999828

,999842

,999855

,999867

,999878

,999888

,999898

,999906

4

,999029

,999103

,999171

,999235

,999293

,999347

,999397

,999446

,999486

,999526

5

,996520

,996762

,996988

,997144

,997396

,997579

,997750

,997909

,998057

,998195

6

,989944

,990582

,991181

,991744

,992273

,992769

,993235

,993673

,994083

,994468

7

,975588

,976986

,978309

,979561

,980746

,981868

,982928

,983930

,984877

,985772

8

,948722

,951347

,953851

,956240

,958517

,960687

,962754

,964723

,966597

,968380

9

,904728

,909042

,913190

,917176

,921005

,924680

,928207

,931591

,934835

,937945

10

,840692

,846996

,853103

,859015

,864736

,870270

,875619

,880788

,885781

,890601

11

,756806

,765095

,773186

,781079

,788774

,796271

,803574

,810681

,817596

,824319

12

,656905

,666814

,676560

,686138

,695547

,704783

,713844

,722728

,731434

,739960

13

,547846

,558705

,569465

,580122

,590667

,601096

,611402

,621582

,631630

,641542

14

,437948

,448932

,459900

,470843

,481753

,492623

,503445

,514212

,524917

,535552

15

,335115

,345432

,355812

,366247

,376729

,387249

,397801

,408376

,418966

,429563

16

,245308

,254353

,263522

,272809

,282207

,291711

,301313

,311006

,320784

,330640

17

,171778

,179212

,186805

,194554

,202455

,210503

,218695

,227025

,235489

,244082

18

,115117

,120867

,126785

,132871

,139122

,145537

,152114

,158852

,165748

,172799

19

,073880

,078081

,082438

,086951

,091622

,096451

,101439

,106586

,111892

,117357

20

,045448

,048356

,051394

,054565

,057872

,061316

,064900

,068624

,072492

,076505

21

,026826

,028737

,030750

,032867

,035091

,037424

,039870

,042431

,045110

,047908

22

,015208

,016406

,017676

,019022

,020446

,021951

,023541

,025218

,026985

,028844

23

,008291

,009007

,009772

,010588

,011459

,012386

,013373

,014421

,015533

,016712

24

,004351

,004760

,005201

,005675

,006184

,006731

,007316

,007943

,008613

,009328

25

,002201

,002425

,002668

,002932

,003217

,003526

,003859

,004218

,004604

,005020

26

,001074

,001192

,001321

,001461

,001615

,001782

,001964

,002161

,002376

,002608

27

,000506

,000566

,000631

,000704

,000783

,000870

,000966

,001070

,001184

,001309

28

,000230

,000260

,000292

,000328

,000367

,000411

,000459

,000512

,000571

,000635

29

,000102

,000115

,000131

,000148

,000167

,000188

,000211

,000237

,000266

,000298

30

,000043

,000050

,000057

,000064

,000073

,000083

,000094

,000107

,000120

,000136

31

,000018

,000021

,000024

,000027

,000031

,000036

,000041

,000046

,000053

,000060

32

,000007

,000008

,000010

,000011

,000013

,000015

,000017

,000020

,000022

,000026

33

,000003

,000003

,000004

,000004

,000005

,000006

,000007

,000008

,000009

,000011

34

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000003

,000004

,000004

35

-

-

,000001

,000001

,000001

,000001

,000001

,000001

,000001

,000002

36

-

-

-

-

-

-

-

-

,000001

,000001

Продолжение таблицы П3.2

x

λ

14,1

14,2

14,3

14,4

14,5

14,6

14,7

14,8

14,9

15,0

0

1,000000

1,000000

1,000000

1,000000













1

,999999

,999999

999999

,999999

1,000000

1,000000

1,000000

1,000000

1,000000

1,000000

2

,999989

,999990

,999991

,999991

,999992

,999993

,999993

,999994

,999995

,999995

3

,999914

,999921

,999928

,999934

,999939

,999944

,999949

,999953

,999957

,999961

4

,999562

,999596

,999627

,999656

,999683

,999708

,999730

,999751

,999771

,999789

5

,998323

,998443

,998554

,998658

,998754

,998844

,998927

,999004

,999076

,999143

6

,994829

,995167

,995484

,995782

,996060

,996321

,996565

,996793

,997007

,997208

7

,986617

,987415

,988168

,988879

,989550

,990182

,990778

,991340

,991869

,992368

8

,970077

,971690

,973223

,974680

,976064

,977378

,978626

,979810

,980933

,981998

9

,940924

,943777

,946508

,949121

,951621

,954011

,956296

,958418

,960563

,962551

10

,895251

,899736

,904061

,908227

,912241

,916105

,919823

,923400

,926840

,930146

11

,830853

,837199

,843361

,849340

,855139

,860761

,866209

,871485

,876593

,881536

12

,748305

,756469

,764451

,772251

,779869

,787305

,794560

,801635

,808531

,815248

13

,651312

,660939

,670417

,679745

,688918

,697934

,706791

,715487

,724020

,732389

14

,546112

,556590

,566980

,577276

,587472

,597563

,607545

,617411

,627158

,636782

15

,440161

,450751

,461326

,471879

,482403

,492891

,503336

,513731

,524070

,534346

16

,340567

,350557

,360603

,370699

,380837

,391010

,401211

,411432

,421668

,431910

17

,252799

,261634

,270582

,279636

,288792

,298043

,307383

,316807

,326306

,335877

18

,180004

,187357

,194858

,202501

,210284

,218201

,226250

,234426

,242725

,251141

19

,122980

,128761

,134699

,140793

,147040

,153441

,159992

,166692

,173538

,180528

20

,080663

,084969

,089422

,094024

,098776

,103677

,108729

,113930

,119281

,124781

21

,050830

,053876

,057049

,060351

,063784

,066850

,071050

,074886

,078859

,082971

22

,030799

,032851

,035004

,037261

,039625

,042094

,044675

,047370

,050179

,053106

23

,017960

,019281

,020675

,022147

,023699

,025333

,027052

,028859

,030755

,032744

24

,010090

010902

,011767

,012685

,013660

,014694

,015788

,016947

,018172

,019465

25

,005466

,005945

,006458

,007007

,007594

,008221

,008890

,009602

,010359

,011165

26

,002859

,003130

,003422

,003737

,004077

,004441

,004833

,005253

,005703

,006185

27

,001444

,001592

,001752

,001926

,002115

,002319

,002539

,002778

,003035

,003312

28

,000706

,000783

,000868

,000960

,001061

,001171

,001291

,001421

,001562

,001716

29

,000334

,000373

,000416

,000463

,000515

,000573

,000635

,000704

,000779

,000861

30

,000153

000172

,000193

,000217

,000243

,000271

,000303

000338

,000376

,000418

31

,000068

,000077

,000087

,000098

,000111

,000125

,000140

,000157

,000176

,000197

32

,000029

,000033

,000038

,000043

,000049

,000056

,000063

,000071

,000080

,000090

33

,000012

,000014

,000016

,000018

,000021

,000024

,000027

,000031

,000035

,000040

34

,000005

,000006

,000007

,000008

,000009

,000010

,000012

,000013

,000015

,000017

35

,000002

,000002

,000003

,000003

,000004

,000004

,000005

,000006

,000006

,000007

36

,000001

,000001

,000001

,000001

,000001

,000002

,000002

,000002

,000003

,000003

37

-

-

-

-

,000001

,000001

,000001

,000001

,000001

,000001

Продолжение таблицы П3.2

x

λ

16

18

20

22

24

26

28

30

0

















1

1,000000















2

,999998

1,000000













3

,999984

,999997

1,000000

1,000000









4

,999907

,999982

,999997

,999999

1,000000







5

,999600

,999916

,999983

,999997

,999999

1,000000





6

,998616

,999575

,999928

,999985

,999997

,999999

1,000000



7

,995994

,998957

,999745

,999941

,999987

,999997

,999999

1,000000

8

,990000

,997107

,999221

,999803

,999953

,999989

,999998

,999999

9

,978013

,992944

,997913

,999423

,999849

,999963

,999991

,999998

10

,956702

,984619

,995005

,998495

,999575

,999886

,999971

,999993

11

,922604

,969634

,989188

,996453

,998915

,999687

,999914

,999978

12

,873007

,945113

,978613

,992370

,997476

,999218

,999771

,999936

13

,806878

,908331

,960988

,934884

,994598

,998200

,999436

,999832

14

,725489

,857402

,933872

,972215

,989284

,996164

,998714

,999593

15

,632473

,791923

,895136

,952307

,980175

,992383

,997270

,999079

16

,533255

,713347

,843487

,923108

,965600

,985830

,994574

,998053

17

,434038

,624950

,778926

,882960

,943728

,975182

,989857

,996127

18

,340656

,531352

,702972

,831004

,912874

,958895

,982088

,992730

19

,257651

,437755

,618578

,767502

,871721

,935371

,970003

,987067

20

,187751

,349084

,529743

,693973

,819739

,903179

,952193

,978127

21

,131832

,269280

,440907

,613091

,757361

,861330

,927259

,964715

22

,089227

,200876

,356302

,528358

,686072

,809517

,894014

,945557

23

,058241

,144910

,279389

,443625

,608302

,748283

,851702

,919431

24

,036686

,101110

,212507

,362576

,527150

,679063

,800191

,885354

25

,022315

,068260

,156773

,288281

,445999

,604073

,740096

,842758

26

,013119

,044608

,112185

,222901

,368093

,526085

,672789

,791643

27

,007459

,028234

,077887

,167580

,296181

,448096

,600305

,732663

28

,004105

,017318

,052481

,122503

,232258

,372996

,525136

,667131

29

,002189

,010300

,034334

,087086

,177468

,303260

,449967

,596918

30

,001131

,005944

,021818

,060217

,132124

,240738

,377390

,524283

31

,000567

,003331

,013475

,040514

,095848

,186553

,309651

,451648

32

,000276

,001813

,008092

,026531

,067764

,141107

,248468

,381357

33

,000131

,000960

,004727

,016918

,046701

,104182

,194933

,315459

34

,000060

,000494

,002688

,010509

,031383

,075089

,149509

,255551

35

,000027

,000248

,001489

,006362

,020570

,052842

,112101

,202692

36

,000012

,000121

,000804

,003755

,013155

,036316

,082175

,157383

37

,000005

,000058

,000423

,002162

,008212

,024380

,058899

,119627

38

,000002

,000027

,000217

,001215

,005006

,015993

,041285

,089013

39

-

,000012

,000109

,000667

,002980

,010254

,028306

,064844

40

-

,000005

,000053

,000357

,001734

,006429

,018987

,046253

41

-

,000002

,000025

,000187

,000987

,003942

,012465

,032310

42

-

,000001

,000005

,000096

,000549

,002365

,008010

,022107

43

-

-

,000005

,000048

,000299

,001389

,005040

,014820

44

-

-

,000002

,000024

,000159

,000798

,003107

,008735

45

-

-

,000001

,000011

,000083

,000450

,001876

,006269

46

-

-

-

,000005

,000042

,000248

,001110

,003958

47

-

-

-

,000002

,000021

,000134

,000644

,002450

48

-

-

-

,000001

,000010

,000071

,000367

,001488

49

-

-

-

-

,000005

,000037

,000205

,000887

50

-

-

-

-

,000002

,000019

,000112

,000519

51

-

-

-

-

,000001

,000009

,000060

,000298

52

-

-

-

-

-

,000005

,000032

,000168

53

-

-

-

-

-

,000002

,000016

,000093

54

-

-

-

-

-

,000001

,000008

,000051

55

-

-

-

-

-

-

,000004

,000027

56

-

-

-

-

-

-

,000002

,000014

57

-

-

-

-

-

-

,000001

,000007

58

-

-

-

-

-

-

-

,000004

59

-

-

-

-

-

-

-

,000002

60

-

-

-

-

-

-

-

,000001



СОДЕРЖАНИЕ

1. Общая часть. 2

2. Использование типовой кривой вероятности аварийного пробоя для оценки состояния корпусной изоляции обмоток статоров генераторов. 5

Приложение 1. Указания по выполнению практических расчетов по контролю и оценке состояния корпусной изоляции. 9

Приложение 2. Обработка исходных эксплуатационных данных для получения текущих кривых вероятности аварийного пробоя. 31

Приложение 3. Распределение пуассона. 33
