Chocks. Specifications

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПЛАНКИ КИПОВЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 11264-73
(СТ СЭВ 1583-79)







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАНКИ КИПОВЫЕ

Технические условия

Chocks. Specifications

ГОСТ
11264-73*

(СТ СЭВ 1583-79)

Взамен
ГОСТ 11264-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 2 февраля 1973 г. № 237 срок введения установлен

с 01.01.1974 г.

Проверен в 1979 г. Срок действия продлен

до 01.01. 1985 г.

Несоблюдение стандарта преследуется по закону

* Переиздание (июль 1982 г.) с изменениями № 1, 2, утвержденными в сентябре 1979 г. и августе 1981 г. Пост. № 5482 от 12.08.81 (ИУС 11-79, 3-82).

Настоящий стандарт распространяется на открытые киповые планки без роульсов швартовных и буксирных устройств, предназначенных для надводных кораблей, судов и плавсредств всех классов, типов и назначений.

Стандарт не распространяется на литые киповые планки из легких сплавов.

Стандарт содержит все требования СТ СЭВ 1583-79. В стандарт дополнительно включены требования (см. приложение 1 о соответствии требований настоящего стандарта требованиям стандарта СЭВ).

(Измененная редакция, Изм. № 2, 4).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Киповые планки должны изготовляться двух типов:

I - косые;

II - прямые.

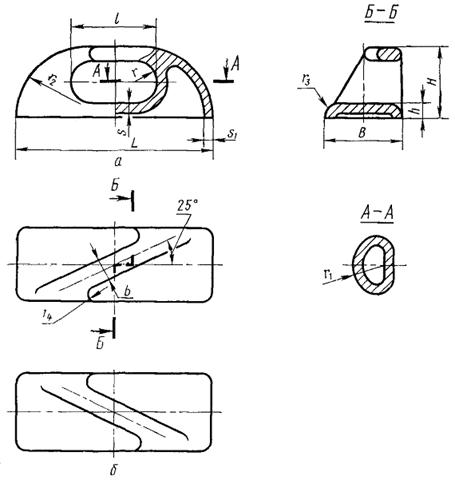

1.2. Конструкция, основные размеры и масса стальных киповых планок типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.

а - правая киповая планка; б - левая киповая планка.

Черт. 1

Таблица 1

Размеры в мм

L

B

H

h

b

l

r

r1

r2

r3

r4

S

S1

Наибольший диаметр стального каната

Наибольшая длина окружности каната

Масса, кг, не более

растительного

капронового

190

90

66

18

25

92

16

32

55

16

14

10

10

8,4

60

40

4,2

230

105

82

20

28

100

23

37

80

20

15

12

10

11,5

75

50

6,7

260

120

96

21

35

125

29

42

95

20

18

14

10

13,5

100

70

10,3

(Измененная редакция, Изм. № 1, 4).

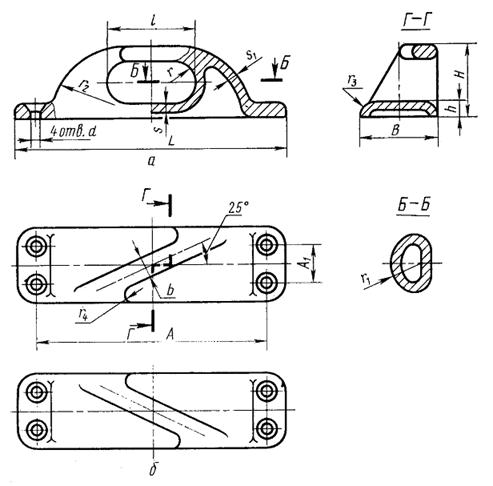

1.3. Конструкция, основные размеры и масса чугунных киповых планок типа I должны соответствовать указанным на черт. 2 и в табл. 2.

а - правая киповая планка; б - левая киповая планка.

Черт. 2

Таблица 2

Размеры в мм

L

B

H

h

b

l

r

r1

r2

r3

r4

S

S1

A

A1

d

Наибольший диаметр стального каната

Наибольшая длина окружности каната

Масса, кг, не более

растительного

капронового

265

90

66

18

25

92

16

32

55

16

14

10

10

225

50

13

8,4

60

40

4,7

310

105

82

20

28

100

23

37

80

20

16

12

10

270

65

13

11,5

75

50

7,6

375

120

96

21

35

125

29

42

95

20

18

14

10

325

70

17

13,5

100

70

11,3

(Измененная редакция, Изм. № 4).

1.4. Конструкция, основные размеры и масса стальных киповых планок типа II должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры, мм

Типоразмер

А

В

Н

R

а

b

h

l

r

r1

r2

r3

s

s1

Наибольшее разрывное усилие каната в целом, кН

Масса, кг, не более

1

74

75

54

12

35

25

16

150

75

15

40

40

10

10

25

3

2

92

90

66

16

45

30

18

190

90

20

55

47

10

10

40

4

3

100

105

72

23

55

35

20

230

105

25

80

54

12

10

63

6

4

125

120

96

29

70

40

21

280

125

30

95

62

14

10

100

9

5

160

140

128

40

90

50

25

350

160

40

115

75

16

12

160

16

6

200

160

154

50

110

63

25

430

180

55

145

90

18

12

250

23

7

320

220

244

80

180

100

40

680

250

70

230

125

22

16

400

72

8

400

270

305

100

235

125

45

850

320

85

285

150

25

20

630

126

9

500

320

325

100

300

150

55

1020

360

100

340

180

28

24

1000

196

(Измененная редакция, Изм. № 2, 4).

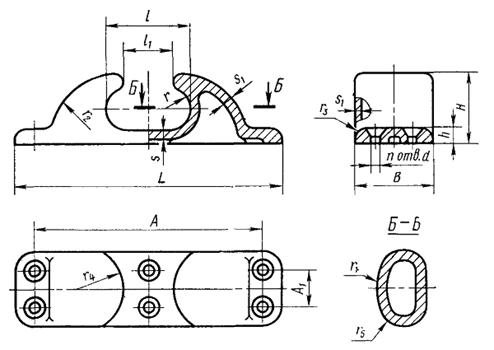

1.5. Конструкция, основные размеры и масса чугунных киповых планок типа II должны соответствовать указанным на черт. 4 и в табл. 4.

Вид снизу

Расположение отверстий для крепления при монтаже восемью винтами

Черт. 4


Таблица 4

Размеры в мм

L

В

Н

h

l

l1

r

r1

r2

r3

r4

r5

s

s1

А

A1

А2

d

п

Наибольший диаметр стального каната

Наибольшая длина окружности каната

Масса, кг, не более

растительного

капронового

480

140

128

25

160

90

40

160

115

25

75

40

16

12

420

80

-

22

6

17,0

150

90

16,8

590

160

154

25

200

110

50

180

145

25

90

55

18

12

520

90

-

26

6

22,5

200

115

23,8

860

220

244

40

320

180

80

250

230

35

125

70

22

16

780

140

305

33

8

28,0

250

150

63,0

1060

270

305

45

400

235

100

320

285

35

150

80

25

20

980

190

370

33

8

37,5

300

200

124,0

Примечание к табл. 1 - 4. Киповые планки рассчитаны применительно для стальных канатов по ГОСТ 3083-80 с пределом прочности проволоки при растяжении 1400 - 1600 МПа (140 - 160 кгс/мм2); для растительных канатов - пеньковых по ГОСТ 483-75 и сизальских по ГОСТ 1088-71; для капроновых канатов по ГОСТ 10293-77.

Прочность киповых планок определяется наибольшим разрывным усилием каната в целом.

(Измененная редакция, Изм. № 2, 3, 4).


1.6. Примеры записи условных обозначений:

Киповой планки типа I из стали, длиной L = 280 мм, правого исполнения, для эксплуатации со стальными и растительными канатами:

Киповая планка I-230 ПР ГОСТ 11264-73

То же из чугуна, длиной L = 310 мм:

Киповая планка I-310 ЧУГ-ПР ГОСТ 11264-73

То же, левого исполнения, для эксплуатации с синтетическими канатами:

Киповая планка I-310 ЧУГ-ЛЕВ-С ГОСТ 11264-73

Киповой планки типа II из стали, длиной L = 430 мм, поставляемой в страны - члены СЭВ:

Киповая планка 6 СТ СЭВ 1583-79

То же, применяемой внутри страны, для эксплуатации со стальными и растительными канатами:

Киповая планка II-430 ГОСТ 11264-73

То же, для эксплуатации с синтетическими канатами:

Киповая планка II-430 С ГОСТ 11264-73

То же, из чугуна, длиной L = 860 мм:

Киповая планка II-860 ЧУГ-С ГОСТ 11264-73

1.7. Коды ОКП киповых планок приведены в приложении 2.

1.6, 1.7. (Введены дополнительно, Изм. № 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Киповые планки должны изготовляться в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

(Измененная редакция, Изм. № 4).

2.2. Киповые планки должны изготовляться из стали марки 20 Л-II по ГОСТ 977-75 и чугуна марки СЧ 18 по ГОСТ 1412-85.

(Новая редакция, Изм. № 4).

2.3. Требования к отливкам киповых планок из стали - по ГОСТ 977-75, из чугуна - по ГОСТ 1412-85.

(Измененная редакция, Изм. № 4).

2.4. Классы точности размеров и значения массы отливок киповых планок следует назначать в зависимости от их типоразмера по ГОСТ 26645-85.

Неуказанные предельные отклонения остальных размеров - по конструкторской документации, утвержденной в установленном порядке.

(Новая редакция, Изм. № 4).

2.5. Параметры шероховатости рабочей поверхности киповых планок для эксплуатации со стальными и растительными канатами должны быть Rz не более 500 мкм, с синтетическими - Ra не более 10 мкм по ГОСТ 2789-73.

(Измененная редакция, Изм. № 1).

2.6. На рабочих поверхностях киповых планок все, имеющиеся отклонения должны быть исправлены электросваркой с последующей зачисткой.

На нерабочих поверхностях допускается оставлять без исправления отклонения, размеры, число и расположение которых устанавливают по конструкторской документации, утвержденной в установленном порядке.

2.7. Киповые планки после маркировки должны иметь защитное покрытие по конструкторской документации, утвержденной в установленном порядке. Внешний вид покрытия по VI классу ГОСТ 9.032-74, при условии эксплуатации по группе ОМ 1 ГОСТ 9.104-79.

2.8. Назначенный срок службы киповых планок до заводского ремонта - 10 лет.

Назначенный срок службы киповых планок до списания - 25 лет.

2.6 - 2.8. (Новая редакция, Изм. № 4).

3. ПРИЕМКА

3.1. Для проверки соответствия киповых планок требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные испытания.

Киповые планки для приемки представляют партиями. Партия должна состоять из киповых планок одного типоразмера из материала одной плавки.

3, 3.1. (Измененная редакция, Изм. № 4).

3.2. При приемке киповые планки подвергают сплошному контролю на соответствие требованиям по пп. 1.1; 1.2 (размеры H, h); 1.3 (размеры А, A1, Н, h, d); 1.4 (размеры H, h) 1.5 (размеры A, A1, A2, H, h, d); 2.1; 2.2; 2.4 - 2.7 и 5.1.

3.3. Для проверки соответствия остальных размеров и массы требованиям настоящего стандарта отбирают 5 % киповых планок от партии (но не менее 2 шт.).

3.4. Соответствие киповых планок требованиям по п. 2.3 проверяют при проведении операционного контроля.

3.5. Если при приемке по пп. 3.2 и 3.3 будут обнаружены киповые планки, не соответствующие требованиям настоящего стандарта, партию возвращают для устранения дефектов. После устранения дефектов проводят повторные испытания партии.

Результаты повторных испытаний считаются окончательными.

(Новая редакция, Изм. № 3).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль конструкции и размеров проводят сличением с чертежами и измерениями размеров измерительным инструментом, обеспечивающим требуемую чертежами точность.

4.2. Качество материала проверяют по сертификатам.

4.3. Контроль качества покрытия и маркировку киповых планок проводят внешним осмотром.

4.4. Шероховатость рабочих поверхностей проверяют сравнением с эталонами чистоты обработки.

4.5. Контроль массы киповых планок проводят взвешиванием на весах с точностью до половины предельного отклонения на массу отливки.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

(Измененная редакция, Изм. № 3).

5.1. Каждая киповая планка должна иметь маркировку, содержащую:

товарный знак предприятия-изготовителя;

условное обозначение киповой планки;

номер киповой планки по системе предприятия-изготовителя;

наибольшее разрывное усилие расчетного каната (кгс).

5.1а. На каждой киповой планке, поставляемой в страны - члены СЭВ, должна быть нанесена маркировка, содержащая следующие данные:

товарный знак предприятия-изготовителя;

обозначение типоразмера киповой планки;

наибольшее разрывное усилие каната в целом, кН;

обозначение стандарта СЭВ.

(Измененная редакция, Изм. № 2).

5.2. Маркировку выполняют литьем или ударным способом.

5.2а. Киповые планки, загрунтованные по п. 2.7, консервации и упаковыванию не подлежат.

(Введен дополнительно, Изм. № 4).

5.3. Киповые планки транспортируют транспортом всех видов на открытых транспортных средствах в соответствии с правилами перевозки грузов и техническими условиями погрузки и крепления грузов, действующими на транспорте соответствующего вида.

Киповые планки транспортируют в поддонах типа 4 Я по ГОСТ 9570-84.

Для железнодорожных перевозок должны применяться поддоны складной (разборной) конструкции.

Требования к транспортированию киповых планок в поддонах и к маркировке транспортной тары (транспортных пакетов) - по ГОСТ 19848-74.

Допускается транспортировать киповые планки в контейнерах по ГОСТ 18477-79. Контейнеры следует загружать до полной грузоподъемности. Укладка и раскрепление киповых планок в контейнере должны исключать механические повреждения и обеспечивать сохранность киповых планок при транспортировании.

(Новая редакция, Изм. № 4).

5.3а, 5.3б. (Исключены, Изм. № 4).

5.4. В каждое грузовое место должна быть вложена этикетка в соответствии с ГОСТ 2.601-68.

(Измененная редакция, Изм. № 4).

5.5. (Исключен, Изм. № 4).

5.6. Клиповые планки должны храниться по условиям хранения 9 (открытые площадки) по ГОСТ 15150-69.

(Новая редакция, Изм. № 4).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие качества киповых планок требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации и хранения, установленных стандартом.

Гарантийный срок эксплуатации - 24 мес со дня ввода в эксплуатацию.

(Измененная редакция, Изм. № 3, 4).

ПРИЛОЖЕНИЕ 1

Обязательное

Соответствие требований СТ СЭВ 1583-79 требованиям ГОСТ 11264-73

ГОСТ 11264-73

СТ СЭВ 1583-79

Пункт

Содержание требований

Пункт

Содержание требований

1.7

Регламентируются коды ОКП киповых планок

-

-

2.4

Регламентируется класс точности размеров и значения масс отливок по ГОСТ 26646-85

-

-

Разд. 3

Регламентируются правила приемки киповых планок

-

-

Разд. 4

Регламентируются методы контроля киповых планок

-

-

Разд. 5

Регламентируется упаковка, транспортирование и хранение киповых планок

-

-

Разд. 6

Регламентируются гарантии изготовителя

-

-

(Введено дополнительно, Изм. № 4).

ПРИЛОЖЕНИЕ 2

Справочное

коды окп киповых планок

Тип

L

Исполнение киповой планки

Код ОКП

Для стальных и растительных канатов

Для синтетических канатов

I

190

Стальная

правая

64 1216 1106 09

64 1216 2106 05

левая

64 1216 3106 01

64 1216 6406 08

230

Стальная

правая

64 1216 1107 08

64 1216 2107 04

левая

64 1216 3107 00

64 1216 4107 07

280

Стальная

правая

64 1216 1108 07

64 1216 2108 03

левая

64 1216 3108 10

64 1216 4108 06

265

Чугунная

правая

64 1216 1306 03

64 1216 1309 00

левая

64 1216 3306 06

64 1216 3309 03

310

Чугунная

правая

64 1216 1307 02

64 1216 1310 07

левая

64 1216 3307 05

64 1216 3310 10

375

Чугунная

правая

64 1216 1308 01

64 1216 1311 06

левая

64 1216 3308 04

64 1216 3311 09

II

150

Стальная

64 1216 5116 02

64 1216 6116 09

190

Стальная

64 1216 5117 01

64 1216 6117 08

230

Стальная

64 1216 5118 00

64 1216 6118 07

280

Стальная

64 1216 5119 10

64 1216 6119 06

350

Стальная

64 1216 5112 06

64 1216 6112 02

430

Стальная

64 1216 5113 05

64 1216 6113 01

680

Стальная

64 1216 5114 04

64 1216 6114 00

850

Стальная

64 1216 5115 03

64 1216 6116 10

1020

Стальная

64 1216 5120 06

64 1216 6120 02

480

Чугунная

64 1216 5311 01

64 1216 5311 08

590

Чугунная

64 1216 5312 00

64 1216 5311 07

860

Чугунная

64 1216 5313 10

64 1216 5313 06

1060

Чугунная

64 1216 5314 09

64 1216 5314 05

(Измененная редакция, Изм. № 2, 4).

СОДЕРЖАНИЕ

1. Типы, основные параметры и размеры.. 1

2. Технические требования. 7

3. Приемка. 8

4. Методы контроля. 8

5. Маркировка, упаковка, транспортирование и хранение. 8

6. Гарантии изготовителя. 9

Приложение 1 Соответствие требований СТ СЭВ 1583-79 требованиям ГОСТ 11264-73. 9

Приложение 2 Коды окп киповых планок. 10
