Stationary electric cantilever cranes. Types

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КРАНЫ КОНСОЛЬНЫЕ
ЭЛЕКТРИЧЕСКИЕ СТАЦИОНАРНЫЕ

Типы



ГОСТ 19811-90







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ КОНСОЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ
СТАЦИОНАРНЫЕ

Типы

Stationary electric cantilever cranes.
Types

ГОСТ
19811-90

Срок действия с 01.01.91
до 01.01.96

Настоящий стандарт распространяется на консольные электрические стационарные поворотные краны общего назначения (далее - краны) с электрической талью по ГОСТ 22584 или зарубежного производства с технической характеристикой, аналогичной электроталям по ГОСТ 22584 с механизмом передвижения или без него, групп режима работы 2К и 4К (ГОСТ 25546), грузоподъемностью от 0,125 до 16 т, управляемые с пола, работающие на трехфазном токе напряжением 220 или 380 В, частотой 50 Гц, в климатическом исполнении У категорий размещения 1, 2 и 3 по ГОСТ 15150.

Стандарт не распространяется на краны, предназначенные для работы во взрывоопасной и пожароопасной средах, в помещениях с парами кислот и щелочей.

Стандарт устанавливает типы, основные параметры и размеры кранов и присоединительные размеры их опорных частей.

1. Краны разделяют на типы:

1 - настенные с ручным поворотом консоли;

2 - на колонне с верхней и нижней опорами с ручным поворотом консоли;

3 - на колонне свободностоящие с ручным поворотом консоли;

4 - на колонне свободностоящие двухплечевые с ручным поворотом;

5 - настенные с механическим поворотом консоли;

6 - на колонне с верхней и нижней опорами с механическим поворотом консоли;

7 - на колонне свободностоящие с механическим поворотом консоли.

2. Основные параметры и размеры крана типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 - на черт. 2 и в табл. 2, типа 3 - на черт. 3 и в табл. 3, типа 4 - на черт. 4 и в табл. 4, типа 5 - на черт. 5 и в табл. 5, типа 6 - на черт. 6 и в табл. 6, типа 7 - на черт. 7 и в табл. 7.

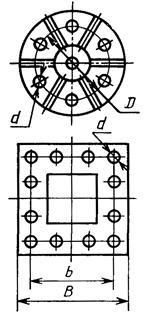

Присоединительные размеры опорных частей кранов типов 1, 2, 5, 6 должны соответствовать указанным на черт. 8 и в табл. 8, типов 3, 4, 7 - на черт. 9 и в табл. 9.

Допускается отклонение линейных размеров на ± 5 %.

3. Скорости:

0,14 м/с (8 м/мин) - механизма подъема кранов типов 1 - 7 грузоподъемностью 0,125 - 5,0 т;

0,071 м/с (4 м/мин) - механизма подъема кранов типов 5 - 7 грузоподъемностью 12,5 и 16,0 т;

0,5 м/с (32 м/мин) - механизма передвижения грузовой тележки кранов типов 1 - 3 и 5 - 7;

0,032 с-1 (2 об/мин) - частота вращения консоли кранов типов 5 - 7, имеющих вылеты крюка 2,5 и 3,2 м;

0,016 с-1 (1 об/мин) - частота вращения консоли кранов типов 5 - 7, имеющих вылеты крюка 4,0; 5,0 и 6,3 м;

0,008 с-1 (0,5 об/мин) - частота вращения консоли кранов типов 5 - 7, имеющих вылеты крюка 8,0 и 10,0 м. Допускается отклонение скоростей на ± 15 %.

4. Условное обозначение должно состоять из аббревиатур ККР (кран консольный, ручной поворот консоли) или ККМ (кран консольный, механический поворот консоли), обозначения типа, значений грузоподъемности, наибольшего вылета крюка и высоты подъема.

Пример условного обозначения крана с ручным поворотом консоли, типа 3, грузоподъемностью 1 т, с наибольшим вылетом крюка Rmax = 10 м и высотой подъема 2,5 м:

ККР 3-1-10-2,5 ГОСТ 19811

5. Установленная мощность электродвигателей и удельный расход электроэнергии не должны превышать значений, указанных в табл. 10.

6. Диапазон подъема крюка - в соответствии с технической характеристикой электрической тали.

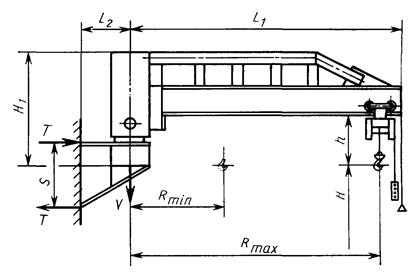

Черт. 1

Примечание. Черт. 1 - 7 не определяют конструкцию крана.


Таблица 1

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема H

Расстояние между опорами S

Расстояние от оси вращения до конца консоли L1, не более

Расстояние от стены до оси вращения L2

Вертикальный подход h, не более

Высота крана H1

Статическая нагрузка на строительную конструкцию, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т∙м



наименьший Rmin

наибольший Rmax

горизонтальная Т

вертикальная V



31 5921 7101 07

0,25

650

2500

6300

800

2910

240

550

980

11,52

6,5

0,40

0,640



31 5921 7102 06

3200

3610

14,74

7,0

0,44

0,550



31 5921 7103 05

4000

4410

18,40

7,4

0,49

0,490



31 5921 7104 04

5000

5410

23,00

8,1

0,56

0,448



31 5921 7105 03

6300

1200

6710

280

1050

19,35

9,1

0,66

0,419



31 5921 7106 02

8000

8410

24,60

10,3

0,78

0,390



31 5921 7107 01

10000

10410

30,70

11,7

0,92

0,368



31 5921 7201 04

0,5

700

2500

До 18000

2870

780

14,35

9,6

0,46

0,368



31 5921 7202 03

3200

3570

18,36

10,0

0,50

0,312



31 5921 7203 02

4000

4370

23,00

10,5

0,55

0,275



31 5921 7204 01

5000

1600

5370

340

1250

28,10

11,2

0,62

0,248



31 5921 7205 00

6300

6670

27,11

12,5

0,75

0,238



31 5921 7206 10

8000

8370

34,40

14,2

0,92

0,230



31 5921 7207 09

10000

10370

43,00

16,2

1,12

0,224



31 5921 7401 09

1,0

750

2500

1200

2920

280

855

1050

28,53

15,5

0,55

0,220



31 5921 7402 08

3200

3620

36,50

16,0

0,60

0,188



31 5921 7403 07

4000

1600

4420

340

1250

34,24

16,7

0,67

0,168



31 5921 7404 06

5000

5420

42,80

17,7

0,77

0,154



31 5921 7405 05

6300

6720

54,00

19,4

0,941

0,149



31 5921 7406 04

8000

2000

8420

420

1480

54,78

24,7

1,47

0,184



31 5921 7407 03

10000

10420

68,50

26,2

1,62

0,162



31 5921 7301 01

2,0

2500

1600

2970

340

1150

1250

40,60

27,5

0,75

0,150



31 5921 7302 00

3200

3670

52,00

29,0

0,90

0,141



31 5921 7303 10

4000

4470

65,00

30,5

1,05

0,131




Черт. 2


Таблица 2

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема H

Расстояние между опорами S

Расстояние от оси вращения до конца консоли L1, не более

Расстояние от стены до оси вращения L2

Вертикальный подход h, не более

Высота крана H1

Статическая нагрузка на строительную конструкцию, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т∙м

наименьший Rmin

наибольший Rmax

горизонтальная Т

вертикальная V

31 5921 2101 05

0,25

650

2500

2000

1720

2910

240

550

980

5,36

6,5

0,40

0,840

31 5921 2102 04

2500

2220

4,15

31 5921 2103 03

3200

2920

4,02

31 5921 2104 02

4000

3720

2,48

31 5921 2105 01

3200

2000

1720

3610

6,86

7,0

0,44

0,550

31 5921 2106 00

2500

2220

5,31

31 5921 2107 10

3200

2920

4,04

31 5921 2108 09

4000

3720

3,17

31 5921 2109 08

4000

2000

1720

4410

8,37

7,5

0,49

0,490

31 5921 2111 03

2500

2220

6,64

31 5921 2112 02

3200

2920

5,05

31 5921 2113 01

4000

3720

3,96

31 5921 2114 00

5000

2000

1720

5410

10,71

8,5

0,56

0,448

31 5921 2115 10

2500

2220

8,30

31 5921 2116 09

3200

2920

6,31

31 5921 2117 08

4000

3720

4,95

31 5921 2118 07

6300

2000

2150

6710

280

1050

10,80

9,5

0,66

0,419

31 5921 2119 06

2500

2650

8,80

31 5921 2121 01

3200

3350

7,00

31 5921 2122 00

4000

4150

5,60

31 5921 2123 10

8000

2000

2150

8410

13,71

10,5

0,78

0,390

31 5921 2124 09

2500

2650

11,14

31 5921 2125 08

3200

3350

8,80

31 5921 2126 07

4000

4150

7,10

31 5921 2128 05

1000

2000

2150

10410

17,15

12,00

0,92

0,368

31 5921 2129 04

2500

2650

13,90

31 5921 2131 10

3200

3350

11,00

31 5921 2132 09

4000

4150

8,88

31 5921 2201 02

0,5

700

2500

2000

1900

2870

780

8,68

9,6

0,46

0,368

31 5921 2202 01

2500

2400

6,87

31 5921 2203 00

3200

3100

5,29

31 5921 2204 10

4000

3900

4,20

31 5921 2205 09

3200

2000

1900

3570

11,00

10,0

0,50

0,312

31 5921 2206 08

2500

2400

8,74

31 5921 2207 07

3200

3100

6,77

31 5921 2208 06

4000

3900

5,38

31 5921 2209 05

4000

2000

1900

4370

13,80

10,5

0,55

0,275

31 5921 2211 00

2500

2400

11,00

31 5921 2212 10

3200

3100

8,60

31 5921 2213 09

4000

3900

7,05

31 5921 2214 08

5000

2000

1900

5370

17,40

11,5

0,62

0,248

31 5921 2215 07

2500

2400

13,83

31 5921 2216 06

3200

3100

10,65

31 5921 2217 05

4000

3900

8,74

31 5921 2218 04

6300

2000

2250

6670

340

1250

18,50

12,5

0,75

0,238

31 5921 2219 03

2500

2750

15,10

31 5921 2221 09

3200

3450

12,05

31 5921 2222 08

4000

4250

10,00

31 5921 2223 07

8000

2000

2250

8370

23,50

14,5

0,92

0,230

31 5921 2224 06

2500

2750

20,00

31 5921 2225 05

3200

3450

15,50

31 5921 2226 04

4000

4250

12,50

31 5921 2227 03

10000

2000

2250

10370

30,00

16,5

1,12

0,224

31 5921 2228 02

2500

2750

24,00

31 5921 2229 01

3200

3450

19,30

31 5921 2231 07

4000

4250

16,00

31 5921 2301 10

1,0

750

2500

2000

1960

2920

280

855

1050

16,80

15,5

0,55

0,220

31 5921 2302 09

2500

2460

13,36

31 5921 2303 08

3200

3160

10,40

31 5921 2304 07

4000

3960

8,30

31 5921 2305 06

3200

2000

1960

3620

21,50

16,0

0,60

0,188

31 5921 2306 05

2500

2460

17,10

31 5921 2307 04

3200

3160

13,31

31 5921 2308 03

4000

3960

10,62

31 5921 2309 02

4000

2000

1820

4420

340

1250

28,90

17,0

0,67

0,168

31 5921 2311 08

2500

2320

22,66

31 5921 2312 07

3200

3020

17,40

31 5921 2313 06

4000

3820

13,76

31 5921 2314 05

5000

2000

1820

5420

36,11

18,0

0,77

0,154

31 5921 2315 04

2500

2320

28,33

31 5921 2316 03

3200

3020

21,76

31 5921 2317 02

4000

3820

1480

17,21

31 5921 2318 01

6300

2000

2095

6720

39,60

19,5

0,94

0,149

31 5921 2319 00

2500

2599

31,91

31 5921 2321 06

3200

3295

25,13

31 5921 2322 05

6300

4000

4095

855

1480

20,22

31 5921 2323 04

8000

2000

2095

8420

420

50,20

25,0

1,47

0,184

31 5921 2324 03

2500

2595

40,52

31 5921 2325 02

3200

3295

31,91

31 5921 2326 01

4000

4095

25,68

31 5921 2327 00

10000

2000

2095

10420

64,20

26,5

1,62

0,162

31 5921 2328 10

2500

2595

51,00

31 5921 2329 09

3200

3295

40,00

31 5921 2331 04

4000

4095

32,50

31 5921 2401 07

2,0

2500

2000

2110

2970

340

1150

1250

29,85

29,0

0,75

0,150

31 5921 2402 06

2500

2610

24,13

31 5921 2403 05

3200

3310

19,03

31 5921 2404 04

4000

4110

14,60

31 5921 2405 03

3200

2000

2110

3670

38,20

30,0

0,9

0,141

31 5921 2406 02

2500

2610

30,88

31 5921 2407 01

3200

3310

24,37

31 5921 2408 00

750

3200

4000

4110

340

1150

1250

19,61

31 5921 2409 10

4000

2000

2200

4470

45,80

31,0

1,05

0,131

31 5921 2411 05

2500

2700

38,00

31 5921 2412 04

3200

3400

30,00

31 5921 2413 03

4000

4200

24,00

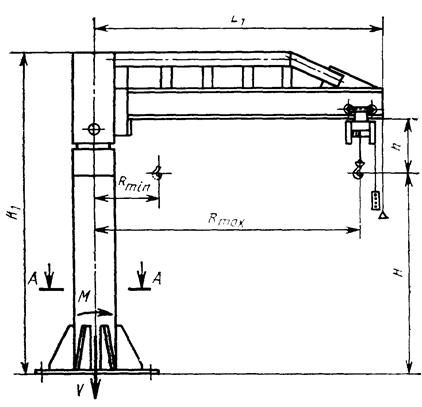

Черт. 3


Таблица 3

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема H

Расстояние от стены до оси вращения L1

Вертикальный подход h, не более

Высота крана H1

Статическая нагрузка на строительную конструкцию, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т∙м



наименьший Rmin

наибольший Rmax

горизонтальная Т

вертикальная V



31 5921 3005 00

0,25

650

2500

2000

2940

550

2850

11,2

9,0

0,87

1,392



31 5921 3006 10

2500

3350

11,5

0,90

1,440



31 5921 3007 09

3200

4050

12,2

0,97

1,552



31 5921 3008 08

4000

4850

13,0

1,05

1,680



31 5921 3009 07

3200

2000

3610

2850

12,0

12,5

0,95

1,188



31 5921 3011 02

2500

3350

12,5

1,00

1,250



31 5921 3012 01

3200

4050

13,2

1,07

1,338



31 5921 3013 00

4000

4850

14,0

1,15

1,438



31 5921 3014 10

4000

2000

4410

2850

12,8

16,5

1,03

1,030



31 5921 3015 09

2500

3350

13,4

1,10

1,100



31 5921 3016 08

3200

4050

14,2

1,17

1,170



31 5921 3017 07

4000

4850

15,0

1,25

1,250



31 5921 3018 06

5000

2000

5410

2850

13,8

20,0

1,13

0,904



31 5921 3019 05

2500

3350

14,5

1,20

0,960



31 5921 3021 00

3200

4050

15,2

1,27

1,016



31 5921 3022 10

4000

4850

16,0

1,35

1,080



31 5921 3023 09

6300

2000

6710

3350

15,8

30,5

1,33

0,844



31 5921 3024 08

2500

3850

16,5

1,40

0,889



31 5921 3025 07

3200

4550

17,2

1,47

0,933



31 5921 3026 06

4000

5350

18,0

1,55

0,984



31 5921 3027 05

8000

2000

8410

3350

17,8

38,0

1,53

0,765



31 5921 3028 04

2500

3850

18,5

1,60

0,800



31 5921 3029 03

3200

4550

19,2

1,67

0,835



31 5921 3031 09

4000

5350

20,0

1,75

0,875



31 5921 3032 08

10000

2000

10410

3350

20,8

50,5

1,83

0,732



31 5921 3033 07

2500

3850

21,5

1,90

0,760



31 5921 3034 08

3200

4550

22,2

1,97

0,788



31 5921 3035 05

4000

5350

23,0

2,05

0,820



31 5921 3257 04

0,5

700

2500

2000

2870

780

3100

14,5

16

0,95

0,760



31 5921 3262 07

2500

3600

15,0

1,00

0,800



31 5921 3266 03

3200

4300

16,0

1,07

0,856



31 5921 3269 00

4000

5100

16,5

1,15

0,920



31 5921 3258 03

3200

2000

3570

3100

15,0

23

0,99

0,619



31 5921 3263 06

2500

3600

16,5

1,04

0,650



31 5921 3267 02

3200

4300

16,1

1,11

0,694



31 5921 3271 06

4000

5100

17,0

1,19

0,744



31 5921 3259 02

4000

2000

4370

3100

15,5

31

1,04

0,520



31 5921 3264 05

2500

3600

16,0

1,09

0,545



31 5921 3201 09

700

4000

3200

4370

4300

16,6

1,16

0,580



31 5921 3272 05

4000

5100

17,5

1,24

0,620



31 5921 3261 08

5000

2000

5370

3100

16,0

38

1,10

0,440



31 5921 3265 04

2500

3600

16,5

1,15

0,460



31 5921 3268 01

3200

4300

17,2

1,22

0,488



31 5921 3273 04

4000

5100

18,0

1,30

0,520



31 5921 8201 00

6300

2000

6670

3650

19,0

51

1,40

0,444



31 5921 8202 10

2500

4150

19,5

1,45

0,460



31 5921 8203 09

3200

4850

21,0

1,60

0,508



31 5921 8204 08

4000

5650

22,5

1,75

0,556



31 5921 8205 07

8000

2000

8370

3660

22,0

69

1,70

0,425



31 5921 8206 06

2500

4150

22,5

1,75

0,438



31 5921 8207 05

3200

4850

24,0

1,90

0,475



31 5921 8208 04

4000

5650

25,5

2,05

0,512



31 5921 8209 03

10000

2000

10370

3650

25,0

91

2,00

0,400



31 5921 8211 09

2500

4150

25,5

2,05

0,410



31 5921 8212 08

3200

4850

27,0

2,20

0,440



31 5921 8213 07

4000

5650

28,5

2,35

0,470



31 5921 3362 04

1,0

750

2500

2000

2920

855

3160

21,3

31,0

1,13

0,452



31 5921 3366 00

2500

3660

21,8

1,18

0,472



31 5921 3369 08

3200

4360

22,5

1,25

0,500



31 5921 3373 01

4000

5160

23,3

1,33

0,532



31 5921 3363 03

3200

2000

3620

3160

21,7

45,0

1,17

0,366



31 5921 3367 10

2500

3660

22,2

1,22

0,381



31 5921 3371 03

3200

4360

23,0

1,29

0,403



31 5921 3374 00

4000

5160

23,7

1,37

0,428



31 5921 3364 02

4000

2000

4420

3160

24,6

59,5

1,46

0,365



31 5921 3301 06

2500

3660

25,1

1,51

0,378



31 5921 3358 00

3200

4360

26,6

1,66

0,415



31 5921 3375 10

4000

5160

28,1

1,81

0,452



31 5921 3365 01

5000

2000

3160

27,6

72,5

1,76

0,352



31 5921 3368 09

2500

3660

28,1

1,81

0,362



31 5921 3372 02

3200

4360

29,6

1,96

0,392



31 5921 3376 09

4000

5160

31,6

2,16

0,432



31 5921 8301 08

6300

2000

6720

3725

30,6

93,0

2,06

0,327



31 5921 8302 07

2500

4225

31,1

2,11

0,335



31 5921 8303 06

3200

4925

32,6

2,26

0,359



31 5921 8304 05

4000

5725

34,6

3,46

0,390



31 5921 8305 04

1,0

750

8000

2000

8420

855

3725

33,6

125,0

2,36

0,295



31 5921 8306 03

2500

4225

34,1

2,41

0,301



31 5921 8307 02

3200

4925

36,1

2,61

0,326



31 5921 8308 01

4000

5725

39,1

2,91

0,364



31 5921 8309 00

10000

2000

10420

3725

35,6

165,0

2,56

0,256



31 5921 8311 06

2500

4225

38,1

2,81

0,281



31 5921 8312 05

3200

4925

40,1

3,01

0,301



31 5921 8313 04

4000

5725

43,1

3,31

0,331



31 5921 3654 06

2,0

750

2500

2000

2970

1150

3510

33,0

60,0

1,30

0,260



31 5921 3655 05

2500

4010

34,2

1,42

0,284



31 5921 3656 04

3200

4710

35,7

1,57

0,314



31 5921 3657 03

4000

5510

37,2

1,72

0,344



31 5921 3658 02

3200

2000

3670

3510

36,0

80,0

1,60

0,250



31 5921 3659 01

2500

4010

37,2

1,72

0,269



31 5921 3661 07

3200

4710

38,7

1,87

0,292



31 5921 3662 06

4000

5510

40,2

2,02

0,316



31 5921 3663 05

4000

2000

4470

3510

39,0

108,0

1,90

0,238



31 5921 3664 04

2500

4010

40,2

2,02

0,252



31 5921 3665 08

3200

4710

41,7

2,17

0,271



31 5921 3666 02

4000

5510

43,2

2,32

0,290

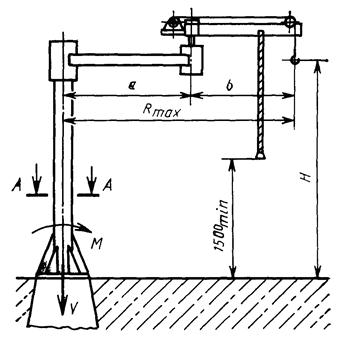

Черт. 4

Таблица 4

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Высота подъема H

Вылет наибольший Rmax

Длина первого плеча а

Длина второго плеча b

Статическая нагрузка на строительную конструкцию, не более

Конструктивная масса, т, не более

Удельная масса, т/т·м

вертикальная V, кН

момент М, кН·м

31 5921 4102 07

0,125

2000

2500

1350

1150

7,2

8,9

0,60

1,935

31 5921 4103 06

2500

6,7

0,65

2,096

31 5921 4104 05

3200

8,2

0,70

2,258

31 5921 4105 04

2000

3200

1700

1500

7,7

10,8

0,65

1,625

31 5921 4106 03

2500

8,2

0,70

1,750

31 5921 4107 02

3200

8,7

0,75

1,875

31 5921 4108 01

2000

4000

2100

1900

8,2

12,8

0,70

1,400

31 5921 4109 00

2500

8,6

0,75

1,500

31 5921 4101 08

3200

9,2

0,80

1,600

31 5921 4202 04

0,25

2000

2500

1350

1150

9,8

11,8

0,75

1,209

31 5921 4203 03

2500

10,3

0,80

1,290

31 5921 4204 02

3200

10,8

0,85

1,360

31 5921 4205 01

2000

3200

1700

1500

10,3

14,8

0,80

1,000

31 5921 4206 00

2500

10,8

0,85

1,062

31 5921 4207 10

3200

11,3

0,90

1,125

31 5921 4208 09

2000

4000

2100

1900

10,8

19,7

0,85

0,850

31 5921 4209 08

2500

11,3

0,90

0,900

31 5921 4201 06

3200

11,8

0,95

0,950

31 5921 4301 02

0,5

2000

2500

1350

1150

14,8

19,7

1,00

0,800

31 5921 4302 01

2500

15,2

1,05

0,840

31 5921 4303 00

3200

15,7

1,10

0,880

31 5921 4304 10

2000

3200

1700

1500

15,2

27,5

1,05

0,656

31 5921 4305 09

2500

16,2

1,15

0,718

31 5921 4306 08

3200

17,2

27,2

1,25

0,781

31 5921 4307 07

2000

4000

2100

1900

16,2

32,4

1,15

0,575

31 5921 4308 06

2500

17,2

1,25

0,625

31 5921 4309 05

3200

18,2

1,35

0,675

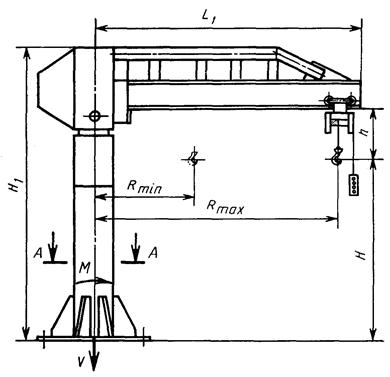

Черт. 5


Таблица 5

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема Н

Расстояние между опорами S

Расстояние от оси вращения до конца консоли L1, не более

Расстояние от стены до оси вращения, L2

Вертикальный подход h, не более

Высота крана H1

Статическая нагрузка на строительную конструкцию, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т·м

наименьший Rmin

наибольший Rmax

горизонтальная Т

вертикальная V

31 5921 1101 09

0,5

700

2,5

До 18000

1200

2870

1150

780

1050

14,4

12,6

0,76

0,608

31 5921 1102 08

3,2

3570

18,4

13,0

0,80

0,500

31 5921 1103 07

4,0

4370

23,0

13,5

0,85

0,425

31 5921 1104 06

5,0

5370

28,1

14,2

0,92

0,368

31 5921 1105 05

6,3

1600

6670

1200

1250

27,1

15,5

1,05

0,333

31 5921 1106 04

8,0

8370

34,4

17,2

1,22

0,306

31 5921 1107 03

10,0

10370

43,0

19,2

1,42

0,284

31 5921 1201 06

1,0

750

2,5

1200

2920

1150

855

1050

28,5

18,5

0,85

0,340

31 5921 1202 05

3,2

3620

36,5

19,0

0,90

0,281

31 5921 1203 04

4,0

1600

4420

1200

1250

34,3

19,7

0,97

0,243

31 5921 1204 03

5,0

5420

41,8

20,7

1,07

0,208

31 5921 1205 02

6,3

6720

1480

54,0

22,4

1,24

0,197

31 5921 1206 01

8,0

1200

8420

1260

54,8

27,7

1,77

0,221

31 5921 1207 00

10,0

10420

68,5

29,2

1,92

0,192

31 5921 1305 10

2,0

750

2,5

1600

2970

1200

1150

1250

40,6

30,5

1,05

0,210

31 5921 1306 09

3,2

3670

52,0

32,0

1,20

0,188

31 5921 1307 08

4,0

1600

4470

65,0

33,5

1,35

0,169

31 5921 1308 07

5,0

2000

5470

1260

1350

65,0

34,6

1,46

0,146

31 5921 1309 06

6,3

6770

1480

81,8

35,6

1,56

0,124

31 5921 1311 02

8,0

2500

8470

1320

1750

83,1

36,6

1,66

0,104

31 5921 1312 01

10,0

10470

103,8

37,6

1,76

0,088

31 5921 1401 00

3,2

850

2500

2000

3050

1260

1310

1350

51,7

49,0

1,67

0,209

31 5921 1402 10

3200

3750

66,2

61,0

1,87

0,183

31 5921 1403 09

4000

4550

82,8

52,0

1,97

0,154

31 5921 1404 08

870

5000

2500

5550

1320

1750

82,8

56,0

2,40

0,150

31 5921 1405 07

6300

6850

104,2

57,2

2,52

0,125

31 5921 1501 08

5,0

1045

2500

2500

3200

1520

64,0

73,0

2,30

0,184

31 5921 1502 07

3200

3900

81,9

74,0

2,40

0,150

31 5921 1503 06

4000

4700

102,3

75,0

2,50

0,125

31 5921 1601 05

8,0

2500

3200

105,0

105,0

2,50

0,125


Черт. 6


Таблица 6

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема Н

Расстояние между опорами S

Расстояние от оси вращения до конца консоли L1, не более

Расстояние от стены до оси вращения, L2

Вертикальный подход h, не более

Высота крана H1

Статическая нагрузка на строительную конструкцию, кН, не более

Конструктивная масса, т, не более

Удельная масса, т/т·м

наименьший Rmin

наибольший Rmax

горизонтальная Т

вертикальная V

31 5921 6100 00

0,5

700

2500

2000

1900

2870

1150

780

1050

8,68

12,6

0,76

0,608

31 5921 6102 10

2500

2400

6,87

31 5921 6103 09

3200

3100

5,32

31 5921 6104 08

4000

3900

4,23

31 5921 6105 07

3200

2000

1900

3570

11,12

13,0

0,80

0,500

31 5921 6106 06

2500

2400

8,80

31 5921 6107 05

3200

3100

6,81

31 5921 6108 04

4000

3900

5,42

31 5921 6109 03

4000

2000

1900

4370

13,90

13,5

0,85

0,425

31 5921 6111 09

2500

2400

11,00

31 5921 6112 08

3200

3100

8,50

31 5921 6113 07

4000

3900

6,80

31 5921 6114 06

5000

2000

1900

5370

17,40

14,2

0,92

0,368

31 5921 6115 05

2500

2400

14,00

31 5921 6116 04

3200

3100

10,65

31 5921 6117 03

4000

3900

8,46

31 5921 6118 02

6300

2000

2250

6670

1200

1250

18,50

15,5

1,05

0,333

31 5921 6119 01

2500

2750

15,12

31 5921 6121 07

3200

3450

12,10

31 5921 6122 06

0,5

700

6300

4000

4250

780

1250

19,78

15,5

1,05

0,333

31 5921 6123 05

8000

2000

2250

8370

23,50

17,2

1,22

0,305

31 5921 6124 04

2500

2750

20,00

31 5921 6125 03

3200

3450

15,50

31 5921 6126 02

4000

4250

12,50

31 5921 6127 01

10000

2000

2250

10370

30,00

19,2

1,42

0,284

31 5921 6128 00

2500

2750

24,00

31 5921 6129 10

3200

3450

19,30

31 5921 6131 06

4000

4250

16,00

31 5921 6201 08

1,0

750

2500

2000

1960

2920

1150

855

1050

16,43

18,0

0,8

0,320

31 5921 6202 07

2500

2460

13,36

31 5921 6203 06

3200

3160

10,40

31 5921 6204 05

4000

3960

8,30

31 5921 6206 04

3200

2000

1960

3620

21,50

19,0

0,9

0,281

31 5921 6206 03

2500

2460

17,10

31 5921 6207 02

3200

3160

13,31

31 5921 6208 01

4000

3960

10,62

31 5921 6209 00

4000

2000

1820

4420

1200

1250

28,90

20,2

1,02

0,255

31 5921 6211 06

2500

2320

22,66

31 5921 6212 06

3200

3020

17,41

31 5921 6213 04

4000

3820

13,76

315921 6214 03

5000

2000

1820

5420

36,11

21,2

1,12

0,224

31 5921 6215 02

2500

2320

28,33

31 5921 6216 01

3200

3020

21,76

31 5921 6217 00

4000

3820

17,20

31 5921 6218 10

6300

2000

2095

6720

1480

39,60

23,0

1,3

0,206

31 5921 6219 09

2500

2595

31,91

31 59216221 04

3200

3295

25,13

31 5921 6222 03

4000

4005

20,22

31 5921 6223 02

8000

2000

2095

8420

1260

50,20

27,5

1,75

0,219

31 5921 6224 01

2500

2593

40,52

31 5921 6225 00

3200

3295

31,92

31 5921 6226 10

4000

4095

25,68

31 5921 6227 09

10000

2000

2095

10420

64,20

29,5

1,95

0,195

31 5921 6228 08

2500

2595

51,00

31 5921 6229 07

3200

3295

40,00

31 5921 6231 02

4000

4095

32,50

31 5921 6301 05

2,0

750

2500

2000

2110

2970

1200

1150

1250

29,85

30,5

1,05

0,210

31 5921 6302 04

2500

2610

24,13

31 5921 6303 03

3200

3310

19,03

31 5921 6304 02

4000

4110

15,32

31 5921 6305 01

3200

2000

2110

3670

38,20

32,0

1,20

0,188

31 5921 6306 00

2500

2610

30,88

31 5921 6307 10

3200

3310

24,35

31 5921 6308 09

4000

4110

19,61

31 5921 6309 08

4000

2000

2110

4470

47,75

33,5

1,35

0,169

31 5921 6311 03

2500

2610

38,60

31 5921 6312 02

3200

3310

30,44

31 5921 6313 01

4000

4110

24,52

31 5921 6314 00

5000

2000

2110

5470

1260

1350

59,69

34,5

1,46

0,146

31 5921 6315 10

2500

2610

48,26

31 5921 6316 09

3200

3300

38,17

31 5921 6317 08

4000

4100

30,72

31 5921 6318 07

6300

2000

2315

6770

68,55

35,6

1,56

0,124

31 5921 6319 06

2500

2815

1260

1480

56,38

31 5921 6321 01

3200

3515

1150

45,15

31 5921 6322 00

4000

4319

36,78

31 5921 6323 10

8000

2000

2315

8470

1320

1750

87,05

36,6

1,66

0,104

31 5921 6324 09

2500

2815

71,60

31 5921 6325 08

3200

3515

57,33

31 5921 6326 07

4000

4315

46,70

31 5921 6327 06

10000

2000

2315

10470

108,80

37,6

1,76

0,088

31 5921 6328 05

2500

2815

89,48

31 5921 6329 04

3200

3515

71,66

31 5921 6331 10

4000

4315

58,38

31 5921 6401 02

3,2

850

2500

2000

2260

3050

1260

1810

1350

44,66

49,0

1,67

0,209

31 5921 6402 01

2500

2760

36,57

31 5921 6403 00

3200

3460

29,17

31 5921 6404 10

4000

4260

23,69

31 5921 6405 09

3200

2000

2260

3750

57,16

51,0

1,87

0,183

31 5921 6406 08

2500

2760

46,81

31 5921 6407 07

3200

3460

37,34

31 5921 6408 06

4000

4260

30,32

31 5921 6409 05

3,2

850

4000

2000

2260

4550

1260

1310

1350

71,45

52,0

1,97

0,154

31 5921 6411 00

2500

2760

58,51

31 5921 6412 10

3200

3460

46,67

31 5921 6413 09

4000

4260

37,91

31 5921 6414 08

870

5000

2000

2475

5550

1320

1750

81,56

56,0

2,40

0,150

31 5921 6415 07

2500

2975

67,85

31 5921 6416 06

3200

3675

54,93

31 5921 6417 05

4000

4475

45,11

31 5921 6418 04

6300

2000

2475

6850

102,76

57,2

2,52

0,125

31 5921 6419 03

2500

2975

86,49

31 5921 6421 09

3200

3675

69,21

31 5921 6422 08

4000

4475

56,83

31 5921 6423 07

8000

2000

2475

8550

1530

130,49

59,5

2,75

0,107

31 5921 6424 06

2500

2975

108,56

31 5921 6425 05

3200

3675

87,88

31 5921 6426 04

4000

4475

72,17

31 5921 6427 03

10000

2000)

2475

10550

163,11

63,0

3,10

0,097

31 5921 6428 02

2500

2975

135,70

31 5921 6429 01

3200

3675

109,85

31 5921 6431 07

4000

4475

90,21

31 5921 6501 10

5,0

1045

2500

2000

2685

3200

1320

1520

1750

58,40

73,0

2,3

0,184

31 5921 6502 09

2500

3185

49,32

31 5921 6503 08

3200

3885

40,35

31 5921 6504 07

4000

4685

33,46

31 5921 6505 06

3200

2000

2685

3900

74,73

74,0

2,4

0,150

31 5921 6506 05

2500

3185

63,00

31 5921 6507 04

3200

3885

51,64

31 5921 6508 03

4000

4685

42,83

31 5921 6509 02

4000

2000

2685

4700

93,41

75,0

2,5

0,125

31 5921 6511 08

2500

3185

78,74

31 5921 6512 07

3200

3885

64,56

31 5921 6513 06

4000

4685

53,53

31 5921 6514 05

5000

2000

2440

5700

1530

2150

128,48

80,0

3,0

0,120

31 5921 6515 04

2500

2940

105,63

31 5921 6516 03

3200

3640

86,13

31 5921 6517 02

4000

4440

70,61

31 5921 6518 01

5,0

1045

6300

2000

2440

7000

1520

161,89

84,0

3,4

0,108

31 5921 6519 00

2500

2940

134,36

31 5921 6521 06

3200

3640

108,52

31 5921 6522 05

4000

4440

88,97

31 5921 6523 04

8000

2000

2440

8700

1560

205,57

87,0

3,7

0,093

31 5921 6524 03

2500

2940

170,61

31 5921 6525 02

3200

3640

137,30

31 5921 6526 01

4000

4440

112,97

31 5921 6527 00

10000

2000

2440

10700

256,98

90,0

4,0

0,080

31 5921 6528 10

2500

2940

213,26

31 5921 6529 09

3200

364»

172,25

31 5921 6531 04

4000

4440

141,22

31 5921 6601 07

8,0

1065

2500

2500

3200

3200

1530

1540

1750

73,44

106,0

2,6

0,130

31 5921 6602 06

3200

3900

60,26

31 5921 6603 05

4000

4700

50,0

31 5921 6604 04

5000

5700

41,23

31 5921 6605 03

3200

2500

3200

3900

100,00

108,0

2,8

0,109

31 5921 6606 02

3200

3900

82,06

31 5921 6607 01

8,0

1065

3200

4000

4700

1530

1540

1750

68,09

31 5921 6608 00

5000

5700

56,14

31 5921 6609 10

4000

2500

2800

4700

2150

142,86

110,0

3,0

0,094

31 5921 6611 05

3200

3500

114,29

31 5921 6612 04

4000

4300

93,03

31 5921 6613 03

5000

5300

75,48

31 5921 6614 02

5000

2500

2970

5700

1560

170,04

112,0

3,2

0,080

31 5921 6615 01

3200

3670

137,61

31 5921 6616 00

4000

4470

112,98

31 5921 6617 10

5000

5470

92,33

31 5921 6618 09

6300

2500

2970

7000

217,18

115,0

3,5

0,070

31 5921 6619 08

3200

3670

175,75

31 5921 6621 03

4000

4470

144,30

31 5921 6622 02

5000

5470

117,92

31 5921 6701 04

12,5

2500

2500

2970

3200

1560

121,22

162,0

3,7

0,118

31 5921 6702 03

3200

3670

98,10

31 5921 6703 02

4000

4470

80,54

31 5921 6704 01

5000

5470

65,82

31 5921 6705 00

1065

3200

2500

2970

3900

1560

1540

2150

158,25

164,0

3,9

0,098

31 5921 6706 10

3200

3670

128,07

31 5921 6707 09

4000

4470

105,15

31 5921 6708 08

5000

5470

85,93

31 5921 6709 07

4000

2500

2970

4700

205,39

166,0

4,1

0,082

31 5921 6711 02

3200

3670

166,22

31 5921 6712 01

4000

4470

136,47

31 5921 6713 00

5000

5470

111,52

31 5921 6801 01

16,0

2500

2500

2970

3200

154,89

202,0

4,2

0,106

31 5921 6802 00

3200

3670

125,35

31 5921 6803 10

4000

4470

102,91

31 5921 6804 09

5000

5470

84,10

31 5921 6805 08

3200

2500

2970

3900

198,66

204,0

4,4

0,086

31 5921 6806 07

3200

3670

160,77

31 5921 6807 08

4000

4470

132,00

31 5921 6808 05

5000

5470

107,87


Черт. 7


Таблица 7

Размеры, мм

Код ОКП

Грузоподъемность Q, т

Вылет

Высота подъема H

Расстояние от стены до оси вращения L1

Вертикальный подход h, не более

Высота крана H1

Статическая нагрузка на строительную конструкцию, не более

Конструктивная масса, т, не более

Удельная масса, т/т∙м

наименьший Rmin

наибольший Rmax

вертикальная V, кН

момент М, кН·м

31 5921 3206 04

0,5

700

2500

2000

2870

780

3100

16,0

16

1,10

0,880

31 5921 3211 07

2500

3600

16,6

1,16

0,928

31 5921 3215 03

3200

4300

17,3

1,23

0,984

31 5921 3218 00

4000

5100

18,1

1,31

1,048

31 5921 3207 03

3200

2000

3570

3100

16,4

23

1,14

0,713

31 5921 3212 06

2500

3600

17,0

1,20,

0,750

31 5921 3216 02

3200

4300

17,7

1,27

0,794

31 5921 3219 10

4000

5000

18,5

1,35

0,844

31 5921 3208 02

4000

2000

4370

3100

17,2

31

1,22

0,610

31 5921 3213 05

2500

3600

17,8

1,28

0,640

31 5921 3204 06

3200

4300

18,5

1,35

0,675

31 5921 3205 05

4000

5100

19,5

1,45

0,725

31 5921 3209 01

5000

2000

5370

3100

18,0

38

1,30

0,520

31 5921 3214 04

2500

3600

18,6

1,36

0,544

31 5921 3217 01

3200

4300

19,3

1,43

0,572

31 5921 3221 05

4000

5100

20,1

1,51

0,604

31 5921 8214 06

6300

2000

6670

3650

21,5

51

1,65

0,524

31 5921 8215 05

2500

4150

23,0

1,80

0,571

31 5921 8216 04

0,5

700

6300

3200

780

4850

24,5

1,95

0,619

31 5921 8217 03

4000

5650

26,0

2,10

0,667

31 5921 8218 02

8000

2000

8370

3650

27,5

69

1,96

0,488

31 5921 8221 07

2500

4150

26,0

2,10

0,525

31 5921 8222 06

3200

4850

27,5

2,25

0,562

31 5921 8223 05

4000

5650

29,0

2,40

0,600

31 5921 8224 04

10000

2000

1037,0

3650

27,5

91

2,25

0,450

31 5921 8225 03

2500

4150

29/)

2,40

01,480

31 5921 8226 02

3200

4850

30,5

2,55

0,510

31 5921 8227 01

4000"

5650

32,0

2,70

0,540

31 5921 3306 01

1,0

750

2500

2000

2920

855

3160

22,8

31,0

1,28

0,512

31 5921 3311 04

2500

3660

23,4

1,34

0,536

31 5921 3315 00

3200

4360

24,1

1,41

0,564

31 5921 3318 08

4000

5160

24,9

1,49

0,596

31 5921 3307 00

3200

2000

3620

3160

23,2

45,0

1,32

0,413

31 5921 3312 03

2500

3660

23,8

1,38

0,431

31 5921 3316 10

3200

4360

24,5

1,45

0,453

31 5921 3319 07

4000

5160

25,3

1,53

0,478

31 5921 3308 10

1,0

750

4000

2000

4420

855

3220

27,6

59,5

1,76

0,440

31 5921 3313 02

2500

3720

28,1

1,81

0,452

31 5921 3304 03

3200

4420

20,6

1,96

0,490

31 5921 3305 02

4000

5220

31,6

2,16

0,540

31 5921 3309 09

5000

2000

5420

3220

30,6

72,5

2,06

0,412

31 5921 3314 01

2500

3720

31,1

2,11

0,422

31 5921 3317 09

3200

4420

32,6

2,26

0,452

31 5921 3321 02

4000

5220

34,6

2,46

0,492

31 5921 8314 03

6300

года

6720

3725

33,6

93,0

2,36

0,375

31 5921 8315 04

2500

4225

34,1

2,41

0,383

31 5921 8316 01

3200

4925

35,6

2,56

0,406

31 5921 8317 00

4000

5725

37,6

2,76

0,438

31 5921 8318 10

8000

2000

8420

3725

36,6

125,0

2,66

0,333

31 5921 8319 09

2500

4225

37,1

2,71

0,339

31 5921 8321 04

3200

4925

39,1

2,91

0,364

31 5921 8322 03

4000

5725

42,1

3,21

0,401

31 5921 8323 02

10000

2000

10420

3725

40,6

165,0

3,06

0,306

31 5921 8324 01

2500

4225

41,1

3,11

0,311

31 5921 8325 00

1,0

750

3200

10420

855

4925;

43,1

3,31

0,331

31 5921 8326 10

4000

5725

46,1

3,61

0,361

31 5921 3601 08

2,0

2500

2000

2970

1150

3510

38,5

60

1,85

0,370

31 5921 3605 04

2500

4010

40,0

2,00

0,400

31 5921 3609 00

3200

4710

41,5

2,15

0,430

31 5921 3614 03

4000

5510

43,0

2,30

0,460

31 5921 3602 07

3200

2000

3670

3510

40,5

80

2,05

0,320

31 5921 3606 03

2500

4010

42,0

2,20

0,344

31 5921 3611 06

3200

4710

43,5

2,35

0,367

31 5921 3615 02

4000

5510

45,0

2,50

0,391

31 5921 3603 06

4000

2000

4470

3600

42,5

108

2,25

0,281

31 5921 3607 02

2500

4100

44,0

2,40

0,300

31 5921 3612 05

3200

4800

45,5

2,55

0,319

31 5921 3616 01

4000

5600

47,0

2,70

0,338

31 5921 3604 05

5000

2000

5470

3600

44,5

130

2,45

0,245

31 5921 3608 01

2500

4100

46,0

2,60

0,260

31 5921 3613 04

3200

4800

48,0

2,80

0,280

31 5921 3617 00

4000

5600

50,0

3,00

0,300

31 5921 3667 01

2,0

750

6300

2000

6770

1150

4015

47,5

168

2,75

0,218

31 5921 3668 00

2500

4515

49,0

2,90

0,230

31 5921 3669 10

3200

5215

51,0

3,10

0,246

31 5921 3671 05

4000

6015

53,0

3,30

0,262

31 5921 3672 04

8000

2000

8470

4215

55,0

225

3,50

0,219

31 5921 3673 03

2500

4715

57,0

3,70

0,231

31 5921 3674 02

3200

5415

59,0

3,90

0,244

31 5921 3675 01

4000

6215

6100

4,10

0,256

31 5921 3676 00

10000

2000

10470

4215

63,0

286

4,30

0,215

31 5921 3677 10

2500

4715

65,0

4,50

0,225

31 5921 3678 09

3200

5415

67,0

4,70

0,235

31 5921 3679 08

4000

6215

69,0

4,90

0,245

31 5921 3701 05

3,2

850

2500

2000

3050

1310

3760

55,0

90

2,30

0,288

31 5921 3704 02

2500

4260

56,5

2,45

0,306

31 5921 3707 10

3200

4960

58,0

2,60

0,325

31 5921 3712 02

4000

5760

59,5

2,75

0,344

31 5921 3702 04

3200

2000

3750

3760

58,0

125

2,60

0,254

31 5921 3705 01

2500

4260

59,5

2,75

0,268

31 5921 3708 09

3,2

850

3200

3200

1310

4960

61,0

2,90

0,283

31 5921 3713 01

4000

5760

62,5

3,05

0,298

31 5921 3703 03

4000

2000

4550

3760

61,0

168

2,90

0,227

31 5921 3706 00

2500

4260

62,5

3,05

0,238

31 5921 3709 08

3200

4960

64,0

3,20

0,250

31 5921 3714 00

4000

5760

65,5

3,35

0,262

31 5921 3742 07

870

2000

5550

4375

65,0

200

3,30

0,206

31 5921 3743 00

5000

2500

4875

66,5

3,45

0,216

31 5921 3744 05

3200

5575

68,5

3,65

0,228

31 5921 3745 04

4000

6375

70,5

3,85

0,241

31 5921 3746 03

6300

2000

6850

4375

71,0

258

3,90

0,193

31 5921 3747 02

2500

4875

72,5

4,05

0,201

31 5921 3748 01

3200

5575

74,5

4,25

0,211

31 5921 3749 00

4000

6375

76,5

4,45

0,221

31 5921 3751 06

8000

2000

8550

4532

79,0

336

4,70

0,184

31 5921 3752 05

2500

5032

80,5

4,85

0,189

31 5921 3753 04

3200

5732

82,5

5,05

0,197

31 5921 3754 03

4000

6532

84,5

5,25

0,205

31 5921 3755 02

3,2

870

5000

2000

10550

1310

4532

87,0

429

5,50

0,172

31 5921 3756 01

2500

5032

88,5

5,65

0,176

31 5921 3757 00

3200

5732

90,5

5,85

0,183

31 5921 3758 10

4000

6532

92,5

6,05

0,189

31 59218101 03

5,0

1045

2500

2000

3200

1520

4585

84,0

155

3,40

0,272

31 5901 8102 02

2500

5085

86,0

3,60

0,288

31 5921 8103 01

3200

5785

88,0

3,80

0,304

31 5921 8104 00

4000

6585

90,0

4,00

0,320

31 5921 8105 10

3200

2000

3900

4585

87,0

192

3,70

0,231

31 5921 8106 09

2500

5085;

89,0

3,90

0,244

31 5921 8107 08

3200

5785

91,0

4,10

0,256

31 5921 8108 07

4000

6585

93,0

4,30

0,269

31 5921 8109 06

4000

2000

4700

4585

91,0

235

4,10

0,205

31 5921 8111 01

2500

5085

93,0

4,30

0,215

31 5921 8112 00

3200

5785

95,0

4,50

0,225

31 5921 8113 10

4000

6586

97,0

4,70

0,235

31 5921 8114 09

5000

2000

5700

4740

97,0

307

4,70

0,188

31 5921 8115 08

2500

5240

99,0

4,90

0,196

31 5921 8116 07

5,0

1045

5000

3200

5700

1520

5940

102,0

5,20

0,208

31 5921 8117 06

4000

6740

105,0

5,50

0,220

31 5921 8118 05

6300

2000

7000

4740

103,0

393

5,30

0,168

31 5921 8119 04

2500

5240

105,0

5,50

0,175

31 5921 8121 10

3200

5940

108,0

5,80

0,184

31 5921 8122 09

4000

6740

111,0

6,10

0,194

31 5921 8123 08

8000

2000

8700

4740

111,0

512

6,10

0,153

31 5921 8124 07

2500

5240

113,0

6,30

0,158

31 5921 8125 06

3200

5940

116,0

6,60

0,165

31 5921 8126 05

4000

6740

119,0

6,90

0,172

31 5921 8127 04

10000

2000

10700

4740

121,0

655

7,10

0,142

31 5921 8128 03

2500

5240

124,0

7,40

0,148

31 5921 8129 02

3200

5940

127,0

7,70

0,154

31 5921 8131 08

4000

6740

130,0

8,00

0,160

31 5921 8401 05

8,0

1063

2500

2500

3200

1540

5100

126,0

235

4,60

0,230

31 5921 8402 04

3200

5800

128,0

4,80

0,240

31 5921 8403 03

4000

6600

130,0

5,00

0,250

31 5921 8404 02

5000

7600

132,0

5,20

0,260

31 5921 8405 01

8,0

1065

3200

2500

3900

1540

5100

132,0

320

5,20

0,203

31 5921 8406 00

3200

5800

135,0

5,50

0,215

31 5921 8407 10

4000

6600

138,0

5,80

0,226

31 5921 8408 09

5000

7600

141,0

6,10

0,238

31 5921 8409 08

4000

2500

4700

5100

138,0

400

5,80

0,181

31 5921 8411 03

3200

5800

141,0

6,10

0,191

31 5921 8412 02

4000

6600

144,0

6,40

0,200

31 5921 8413 01

5000

7600

147,0

6,70

0,209

31 5921 8414 00

9000

2500

5700

5270

144,0

505

6,40

0,160

31 5921 8415 10

3200

5970.

147,0

6,70

0,168

31 5921 8416 09

4000

6770

150,0

7,00

0,175

31 5921 8417 08

5000

7770

153,0

7,30

0,183

31 5921 8418 07

6300

2500

7000

5270

153,0

645

7,30

0,145

31 5921 8419 06

3200

5970

156,0

7,60

0,151

31 5921 8421 01

4000

6770

159,0

7,90

0,157

31 5921 8422 00

5000

7770

162,0

8,20

0,163

31 5921 8501 02

12,5

2500

2500

3245

5270

195,0

360

7,00

0,224

31 5921 8502 01

3200

5970

197,0

7,20

0,230

31 5921 8503 00

4000

6770

199,0

7,40

0,237

31 5921 8504 10

5000

7770

201,0

7,60

0,243

31 5921 8505 09

3200

2500

3945

5270

198,0

470

7,30

0,182

31 5921 8506 08

3200

5970

200,0

7,50

0,188

31 5921 8507 07

4000

6770

202,0

7,70

0,192

31 5921 8508 06

5000

7770

204,0

7,90

0,198

31 5921 8509 05

4000

2500

4745

5270

201,0

610

7,60

0,152

31 5921 8511 00

3200

5970

203,0

7,80

0,156

31 5921 8512 10

4000

6770

206,0

8,00

0,160

31 5921 8513 09

5000

7770

207,0

8,20

0,164

31 5921 8514 08

16,0

2500

2500

3300

5270

232,0

460

7,20

0,180

31 5921 8515 07

3200

5970

234,5

7,45

0,186

31 5921 8516 06

4000

6770

237,5

7,75

0,194

31 5921 8517 05

5000

7770

240,5

8,05

0,201

31 5921 8518 04

3200

2500

4000

5270

234,5

590

7,45

0,146

31 5921 8519 03

3200

5970

237,0

7,70

0,150

31 5921 8521 09

4000

6770

240,0

8,00

0,156

31 5921 8522 08

5000

7700

243,0

8,30

0,162


Черт. 8

Таблица 8

Q, т

Rmax

Тип крана

D (В), мм

H, мм

0,25

2,5; 3,2; 4; 5

1; 2

Ø 219

200

6,3; 8; 10

Ø 351

250

0,5

2,5; 3,2; 4; 5

1; 2

Ø 351

250

6,3; 8; 10

5; 6

Ø 426

300

1,0

2,5; 3,2

Ø 351

250

4; 5; 6,3

Ø 426

300

8; 10

400

2,0

2,5; 3,2; 4

Ø 426

300

5; 6,3

400

8;

Ø 530

500

3,2

2,5; 3,2; 4

5; 6

Ø 530

400

5; 6,3

500

8; 10

6

700

5,0

2,5; 3,2; 4

5; 6

Ø 530

500

5; 6,3

6

□ 600

700

8; 10

8,0

2,5; 3,2; 4

5; 6

5; 6,3

6

12,5

2,5; 3,2; 4

16,0

2,5; 3,2

Присоединительные размеры опорных частей консольных кранов типов 3, 4, 7

А - А (см. черт. 3, 4, 7)

Вариант 1

Черт. 9

Таблица 9

Размеры, мм

Тип

Грузоподъемность Q, т

Вылет L, м

D (В)

d (Н14)

Число отверстий в плите

3

0,25

2,5; 3,2; 4,0; 5,0

Ø 700

27

6

и

6,3; 8,0; 10,0

Ø 900

33

7

0,5

2,5; 3,2; 4,0; 5,0

Ø 900

6,3; 8,0; 10,0

Ø 1100

40

8

1,0

2,5; 3,2; 4; 5

Ø 900

33

6

6,3

Ø 1100

40

8

8,0; 10,0

Ø 1300

2,0

2,5; 3,2; 4

Ø 1100

7

5,0; 6,3

Ø 1300

8,0; 10,0

Ø 1400

46

3,2

2,5; 3,2; 4

Ø 1300

40

5,0; 6,3

Ø 1400

46

8,0; 10,0

□ 1040

48

16

5,0

2,5; 3,2; 4

Ø 1400

46

8

5,0; 6,3

□ 1040

48

16

8,0; 10,0

□ 1340

8,0

2,5; 3,2; 4

□ 1040

46

8

5,0; 6,3

□ 1340

48

16

12,5

2,5; 3,2; 4

16,0

2,5; 3,2

4

0,125

2,5; 3,2 4,0

Ø 700

27

6

0,5

Ø 900

33

Таблица 10

Грузоподъемность Q, т

Установленная мощность электродвигателей N, кВт, не более

Удельный расход электроэнергии, Вт·ч/т цикл, не более

Типы 1 - 4

Типы 5 - 7

Типы 1 - 4

Типы 5 - 7

0,125

0,25

-

8,9

-

0,25

0,78

-

10,0

-

0,5

0,87

2,37

8,9

9,08

1,0

1,88

3,38

8,7

9,06

2,0

3,40

4,9

8,6

9,03

3,2

-

7,1

-

9,03

5,0

-

10,9

-

9,02

8,0

-

16,5

-

9,0

12,5

-

16,5

-

13,0

16,0

-

18,3

-

16,0



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

РАЗРАБОТЧИКИ

Э. В. Андреев (руководитель темы), Л.В. Люберец

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 22.02.90 № 265

3. Срок проверки - 1994 г., периодичность - 5 лет

4. ВЗАМЕН ГОСТ 19811-82

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15150-69

Вводная часть

ГОСТ 22584-88

То же

ГОСТ 25546-82

»
