System of building design documents. Bills of consumption of materials

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА

ВЕДОМОСТИ ПОТРЕБНОСТИ
В МАТЕРИАЛАХ

ГОСТ 21.109-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва

РАЗРАБОТАН Научно-исследовательским институтом экономики строительства Госстроя СССР

ИСПОЛНИТЕЛИ

С. И. Зюзин; В. А. Спектор, канд. эконом. наук (руководители темы); В. А. Ларионов; Е. В. Михайлин; И. М. Ефимова; Ю. Н. Шумячкин, канд. эконом. наук

ВНЕСЕН Научно-исследовательским институтом экономики строительства Госстроя СССР

Директор А. И. Митрофанов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 июля 1980 г. № 113

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система проектной документации для строительства

ВЕДОМОСТИ ПОТРЕБНОСТИ В МАТЕРИАЛАХ

System of building design documents.
Bills of consumption of materials

ГОСТ
21.109-80

Постановлением Государственного комитета СССР по делам строительства от 24 июля 1980 г. № 113 срок введения установлен

с 01.01 1981 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт устанавливает формы и правила выполнения в составе рабочей документации ведомостей потребности в материалах поставляемых подрядчиком для строительства зданий и сооружений всех отраслей промышленности и народного хозяйства.

(Измененная редакция, Изм. № 1).

2. К каждому основному комплекту рабочих чертежей по видам строительно-монтажных работ выполняют ведомость потребности в материалах (ВМ). ВМ для металлических конструкций и изделий в составе основного комплекта рабочих чертежей марки КМ выполняют по установленным для этих чертежей формам.

На здание или сооружение  в целом выполняют основную сводную ведомость потребности в материалах (СВМ). При выпуске рабочих чертежей на части здания или сооружения СВМ выполняют, кроме того, на каждую их этих частей

ВМ и СВМ выполняют по форме 1.

(Новая редакция, Изм. № 1).

3. СВМ выполняет проектная организация - генеральный проектировщик на основе ВМ, выполненных к основным комплектам рабочих чертежей.

(Измененная редакция, Изм. № 1).

4. Первым листом ВМ и СВМ является титульный лист (Форма 2).

Допускается при небольшом объеме ВМ титульный лист не выполнять. В этом случае на первом листе ВМ наносят основную надпись по форме 1 ГОСТ 21.103-78. В СВМ включают перечень ВМ, на основе которых она составлена (Форма 3).

(Новая редакция, Изм. № 1).

5. Материалы в ВМ записывают по полной номенклатуре в СВМ - в соответствии с установленной номенклатурой по разделам (видам материалов.

Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают.

(Измененная редакция, Изм. № 1).

6. В графах ВМ и СВМ указывают:

в графе «Наименование материала и единица измерения» - наименования материалов, установленные в стандартах или технических условиях на эти материалы и, после запятой, обозначение единицы измерения количества материалов;

в графе «Код материала» - код материала по Общесоюзному классификатору промышленной и сельскохозяйственной продукции (ОКП). При отсутствии в ОКП какого-либо вида материала его код принимают по классификаторам других категорий;

в графе «Код ед. изм.» - код единицы измерения количества материалов по Общесоюзному классификатору «Система обозначения единиц измерения, используемых в автоматизированных системах управления» (СОЕИ);

в графе «Кол.» - количество материалов установленных единицах измерения;

в графе «Примечание» - дополнительные сведения, относящиеся к внесенным в ведомость материалам.

(Измененная редакция, Изм. № 1).

7. ВМ и СВМ присваивают самостоятельное обозначение. Обозначение ВМ состоит из обозначения соответствующего основного комплекта рабочих чертежей по ГОСТ 21.101-79 и через точку шифр ВМ, например, 2345-11-ТХ.ВМ, обозначение СВМ - из базового обозначения по ГОСТ 21.101-79 и через дефис шифр СВМ, например, 2345-11-СВМ.

ВМ записывают в ведомость ссылочных и прилагаемых документов общих данных по рабочим чертежам в раздел «Прилагаемые документы».

(Введен дополнительно, Изм. № 1).

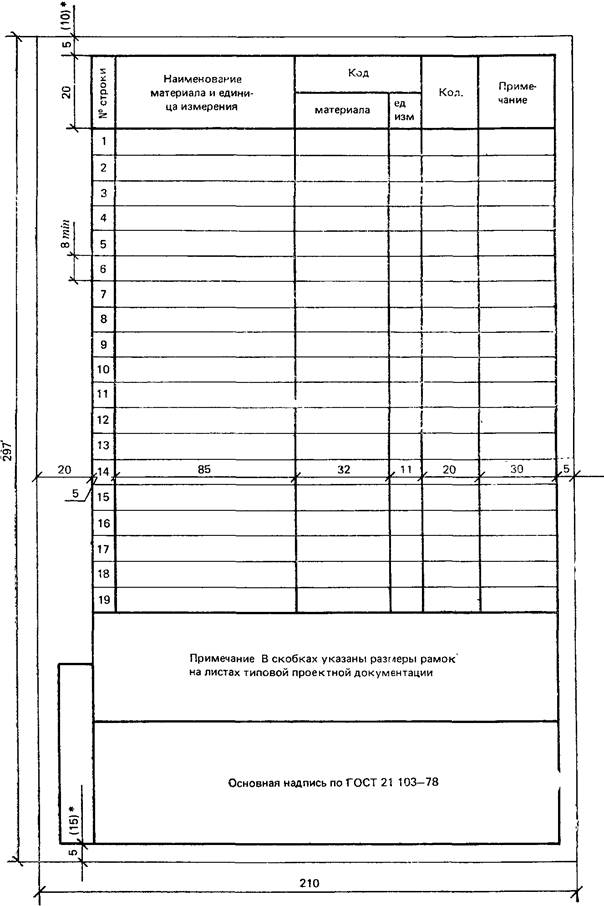

Форма 1

Форма 1а (Исключен, Изм. № 1).

Формы 1, 2 (Измененная редакция, Изм. № 1).

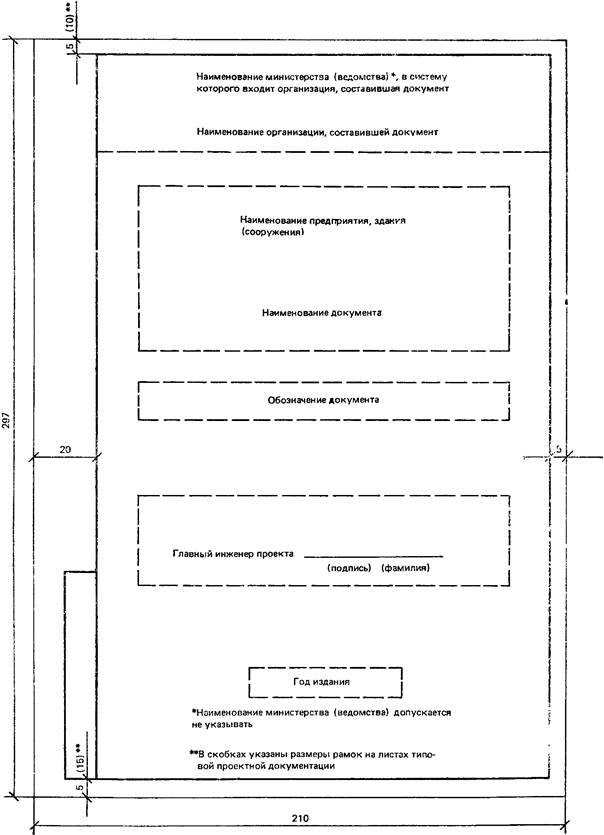

Форма 2

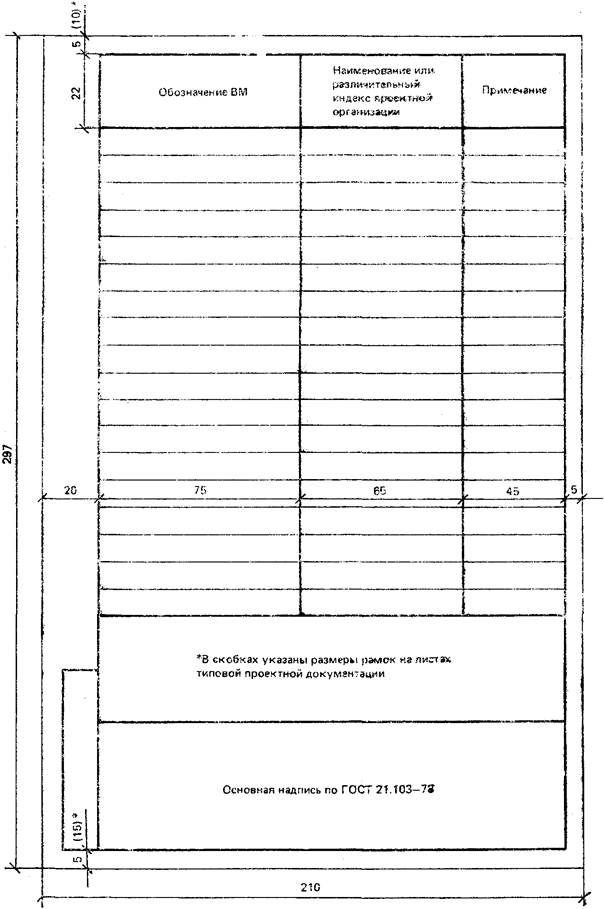

ПЕРЕЧЕНЬ ВМ, НА ОСНОВЕ КОТОРЫХ СОСТАВЛЕНА СВМ

Форма 3

(Введена дополнительно, Изм. № 1).
