Spherical plugs. Construction and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ЗАГЛУШКИ СФЕРИЧЕСКИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 3111-81







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



РАЗРАБОТАН Министерством тракторного и сельскохозяйственного машиностроения

ИСПОЛНИТЕЛИ

Б.А. Взоров, канд. техн. наук; В.А. Иванов; С.Г. Борисов, канд. техн. наук; Ю.П. Радаев; С.А. Брюховецкий; А.М. Ганнушкин

ВНЕСЕН Министерством тракторного и сельскохозяйственного машиностроения

Зам. министра Н.Н. Тарасов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 3 февраля 1981 г. № 446



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАГЛУШКИ СФЕРИЧЕСКИЕ

Конструкция и размеры

Spherical plugs. Construction and dimensions

ГОСТ
3111-81

Взамен
ГОСТ 3111-67

Постановлением Государственного комитета СССР по стандартам от 3 февраля 1981 г. № 446 срок действия установлен без ограничения (ИУС 10/91)

с 01.01.1982 г.

1. Настоящий стандарт распространяется на сферические заглушки, применяемые при изготовлении деталей тракторов, автомобилей, сельскохозяйственных машин, стационарных и судовых двигателей.

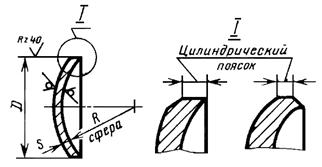

2. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

D, мм

Пред. откл. h11, мкм

R, мм

Пред, откл. ± IТ16, мкм

Smin, мм

Масса 1000 шт., кг ≈

Регистрационный номер на месте последних трех знаков кода ОКП (А)

1-й ряд

2-й ряд



6,0

0

-90

6,0

± 375

1

0,22

001

6,3





0,24

040



7,1

7,0

± 450

1,4

0,27

041

8,0



8,0

0,63

002

10,0



11,0

± 550

0,99

003

12,0



0

-110

13,0

1,42

004



14,0

17,0

1,92

005

16,0



20,0

± 650

2,51

006



18,0

23,0

3,18

007

20,0



0

-130

26,0

3,95

008



22,0

28,0

4,76

009



24,0

30,0

6,70

010

25,0



30,0

2

6,98

042



26,0

32,0

± 800

7,26

011



28,0

36,0

9,60

012



30,0

30,0

10,00

013



30,0

32,0

10,00

013



30,0

40,0

10,28

013

32,0



0

-160

45,0

12,55

014



35,0

50,0

15,00

015



36,0

50,0

15,45

043



38,0

55,0

± 850

17,77

016

40,0



60,0

18,70

017



42,0

65,0

19,64

018



45,0

70,0

24,80

019



48,0

75,0

27,00

020

50,0



65,0

30,04

021

50,0



80,0

30,75

021



52,0

0

-190

82,0

± 1100

32,00

022



55,0

85,0

37,85

023



56,0

85,0

38,54

044



58,0

92,0

39,91

024



60,0

76,0

42,00

045



60,0

80,0

42,50

045



60,0

93,0

43,90

025

63,0



95,0

48,84

046



65,0

105,0

50,39

026



70,0

115,0

61,24

027



71,0

115,0

2,5

62,11

029



75,0

125,0

± 1250

70,00

028

80,0



130,0

98,60

030



90,0

0

-200

125,0

125,00

031



95,0

150,0

153,40

032

100,0



175,0

3

184,86

033



110,0

200,0

223,60

034

125,0



0

-250

225,0

228,40

035

Примечания:

1. Заглушки, указанные во 2-м ряду, применяют только в изделиях, поставленных на производство и разработанных до внедрения в действие настоящего стандарта.

2. Толщину материала выбирают из ряда: 1,0; 1,4; 2,0; 3 мм.

3. В таблице указана масса стальных заглушек при минимальной толщине. Для определения массы заглушек из алюминиевого сплава массу, указанную в таблице, следует умножить на коэффициент 0,337, для определения массы заглушек из латуни - умножить на коэффициент 1,12.

4. Код ОКП 45 982X1X2A, где X1 - шестой знак кода ОКП, соответствующий марке материала, указанной в табл. 2; Х2 - седьмой знак кода ОКП, соответствующий виду покрытия, указанному в табл. 3; А - последние три знака кода ОКП, соответствующие регистрационному номеру заглушки, указанному в табл. 1.

5. Боковая поверхность заглушек должна иметь цилиндрический поясок шириной не менее 30 % толщины материала.

Заусенцы на цилиндрическом пояске не допускаются.

Гнезда, в которые вставляются заглушки, рекомендуется выполнять в соответствии с рекомендуемым приложением. Глубину гнезда устанавливают в рабочих чертежах на изделие.

6. Заглушки следует изготовлять из материалов, указанных в табл. 2.

Таблица 2

Материал

Шифр марки материала на месте шестого знака кода ОКП (Х1)

Марка

Сортамент

Сталь 08, 08кп, 08пс, 10, 10кп по ГОСТ 1050-74

ГОСТ 19903-74, ГОСТ 19904-74, ГОСТ 503-79

1

Сталь 15, 15кп по ГОСТ 1050-74

2

Алюминиевый сплав АМг2 по ГОСТ 4784-74

ГОСТ 21631-76

7

Латунь по ГОСТ 15527-70

ГОСТ 931-78

8

7. Виды покрытий заглушек должны соответствовать ГОСТ 9.073-77 и указанным в табл. 3.

Таблица 3

Вид покрытия

Шифр покрытия на месте седьмого знака кода ОКП (X2)

Без покрытия (для заглушек, работающих в масле и изготовленных из алюминиевого сплава или латуни)

0

Цинковое с хроматированием

1

Кадмиевое с хроматированием

2

Химическое оксидирование

5

Пример условного обозначения заглушки с D = 20 мм, из стали марки 10кп, с покрытием кадмиевым с хроматированием толщиной 6 мкм:

Заглушка 20-10кп.Кд.6.хр. ГОСТ 3111-81

Код ОКП: 4398212008 заглушка ГОСТ 3111-81

То же с D = 20 мм, из стали марки 08кп, без покрытия:

Заглушка 20-08кп ГОСТ 3111-81

Код ОКП: 4598210008 заглушка ГОСТ 3111-81

ПРИЛОЖЕНИЕ

Рекомендуемое

Гнездо под заглушки рекомендуется выполнять в соответствии с данным чертежом.
