Fasteners. Bolts, screws and studs. Split pin holes and wire holes

ГОСТ Р ИСО 7378-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Изделия крепежные

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

Отверстия под шплинты и отверстия
под контровочную проволоку





ГОССТАНДАРТ РОССИИ
Москва



Предисловие

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 08.09.93 № 206

3. Настоящий стандарт подготовлен на основе применения аутентичного текста международного стандарта ИСО 7378-83 «Изделия крепежные. Болты, винты и гайки. Отверстия под шплинты и отверстия под контровочную проволоку»

4. ВВЕДЕН ВПЕРВЫЕ

5. ПЕРЕИЗДАНИЕ

ГОСТ Р ИСО 7378-93

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Изделия крепежные

БОЛТЫ, ВИНТЫ И ШПИЛЬКИ

Отверстия под шплинты и отверстия под контровочную проволоку

Fasteners. Bolts, screws and studs.
Split pin holes and wire holes

Дата введения 1995-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает размеры и положение отверстий под шплинты и отверстий под контровочную проволоку для болтов, винтов и шпилек.

2 НОРМАТИВНАЯ ССЫЛКА

В настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

3 РАЗМЕРЫ

3.1. Отверстия под шплинты

Размеры отверстий и их расположение должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.

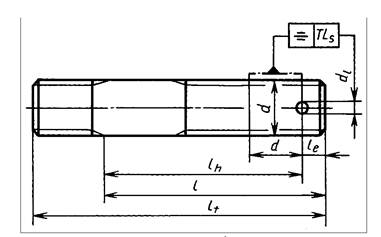

Рисунок 1

Рисунок 2

Таблица 1

Допуск TLS*

для класса точности

А

В

С

2 IT13

2 IT14

2 IT15

* Соответствует ГОСТ 1759.1

Допуск TLs зависит от d

Таблица 2

мм

Диаметр резьбы
d

4

5

6

7

8

10

12

11

16

18

20

22

24

27

30

33

36

39

42

45

48

52

dl H14

1

1,2

1,6

1,6

2

2,5

3,2

3,2

4

4

4

5

5

5

6,3

6,3

6,3

6,3

8

8

8

8

le, не менее

2,3

2,6

3,3

3,3

3,9

4,9

5,9

6,5

7

7,7

7,7

8,7

10

10

11,2

11,2

12,5

12,5

14,7

14,7

16

16

Примечание - Значение lh должно быть рассчитано для каждого случая применения, но при этом отверстие не должно быть ближе к торцу крепежного изделия, чем минимальное lе с учетом суммарных допусков на lh и l.

В промышленности применяется допуск +IT14 для lh.

Допуск l - по ГОСТ 1759.1.

3.2. Отверстия под контровочную проволоку

Размеры отверстий и их расположение должны соответствовать указанным на рисунке 3 и в таблицах 3 и 4.

Рисунок 3

Таблица 3

Допуск TLs, для класса точности

А

В

С

2 IT13

2 IT14

2 IT15

Таблица 4

мм

Диаметр резьбы d

4

5

6

7

8

10

12

14

16

18

20

22

24

27

30

33

36

39

42

45

48

52

dl H14

1,2

1,2

1.6

1,6

2

2

2

2

3

3

3

3

3

3

3

4

4

4

4

4

4

5



Ключевые слова: изделия крепежные, болты, винты, шпильки, отверстия, размеры
