МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

УТВЕРЖДАЮ:

Заместитель начальника

Главтехуправления

Д.Я. ШАМАРАКОВ

7 августа 1979 г.



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА К-100-130/15 ТМЗ

РД 34.30.704





СОЮЗТЕХЭНЕРГО

МОСКВА 1979



Составлено Сибтехэнерго с участием Московского головного предприятия Союзтехэнерго

Авторы инженеры А.А. СОЛОВЬЕВ, Н.А. СОЛОВЬЕВА (Сибтехэнерго), В.С. ЦВЕТКОВ (Союзтехэнерго)

Даты:

изготовления

установки

характеристики

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип

Р-100-130/15

ТМЗ

Основные заводские данные турбоагрегата (ТУ 108-661-77)

 МВт

 МВт

т/ч

 т/ч

Ро кгс/см2

to °С

Рпр кгс/см2

100

107*

760

760

130

555

12 - 21

* Рпр = 12 кгс/см2.

Сравнение данных типовой характеристики с гарантийными данными ТМЗ

Показатель

Нагрузка, МВт

100

80

Данные ТМЗ

Условия

Давление свежего пара Ро, кгс/см2

130

Температура свежего пара to, °С

555

Давление пара противодавления Рпр, кгс/см2

15

КПД генератора ηэм, %

98,7

Температура питательной воды за ПВД № 3 tп.в, °С

234

227

Удельный расход пара d, кг/(кВт · ч)

7,67

7,97

Данные типовой характеристики

Условия

Давление свежего пара Ро, кгс/см2

130

Температура свежего пара to, °С

555

Давление пара противодавления Рпр, кгс/см2

15

КПД генератора ηэм, %

98,7

Температура питательной воды за ПВД № 3 tп.в, °С

235

228,6

Удельный расход пара d, кг/(кВт · ч)

7,62

7,97

Поправка к удельному расходу пара на отклонение температуры питательной воды Dd, кг/(кВт · ч)

-0,007

-0,009

Удельный расход пара при гарантийных условиях dн, кг/(кВт · ч)

7,613

7,961

Отклонение удельного расхода пара от гарантийного ad, %

-0,75

-0,11

Среднее отклонение ad, %

-0,43



Т-1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДИАГРАММА ПАРОРАСПРЕДЕЛЕНИЯ

Тип Р-100-130/15 ТМЗ


Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД СВЕЖЕГО ПАРА

Тип Р-100-130/15 ТМЗ

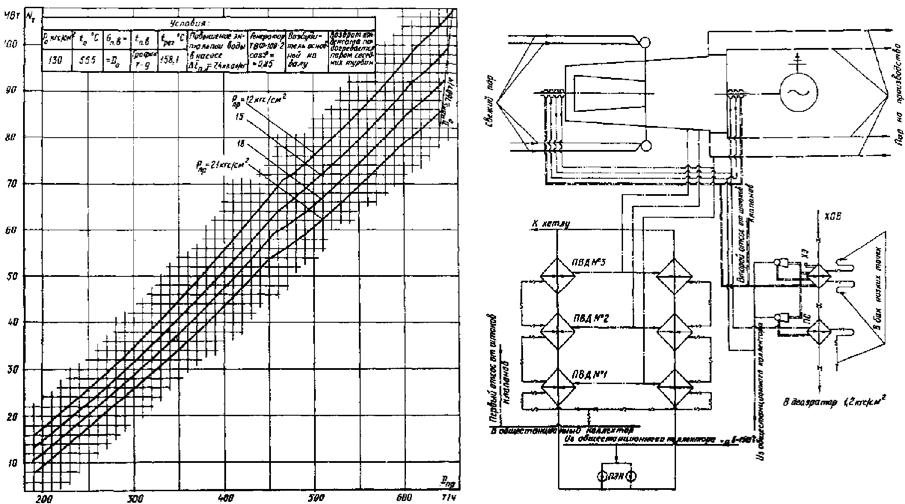

Т-3a

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

МОЩНОСТЬ НА ВЫВОДАХ ГЕНЕРАТОРА

Тип Р-100-130/15 ТМЗ

Т-3б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

МОЩНОСТЬ НА ВЫВОДАХ ГЕНЕРАТОРА

Тип Р-100-130/15 ТМЗ

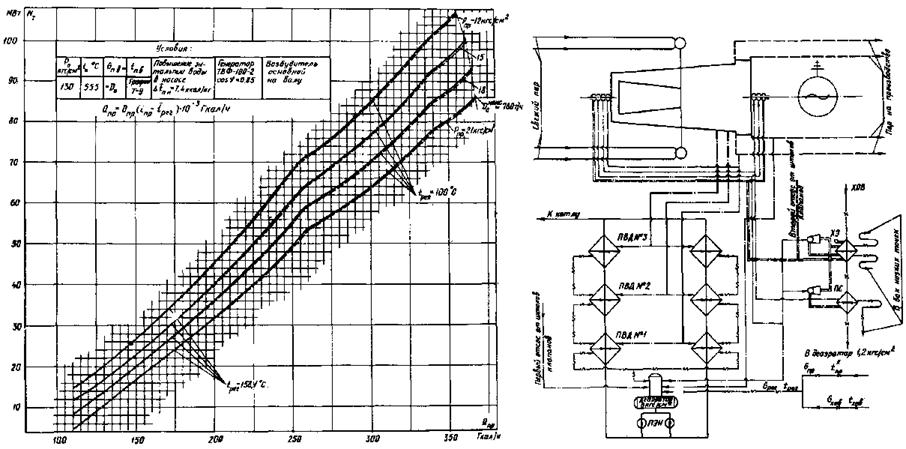

Т-4

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

МОЩНОСТЬ НА ВЫВОДАХ ГЕНЕРАТОРА

Тип Р-100-130/15 ТМЗ

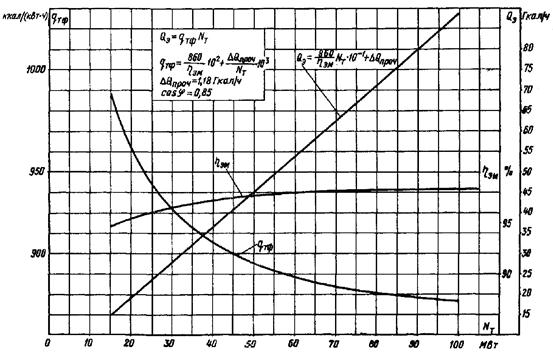

Т-5

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОЛНЫЙ И УДЕЛЬНЫЙ РАСХОДЫ ТЕПЛА БРУТТО НА ВЫРАБОТКУ ЭЛЕКТРОЭНЕРГИИ

Тип Р-100-130/15 ТМЗ

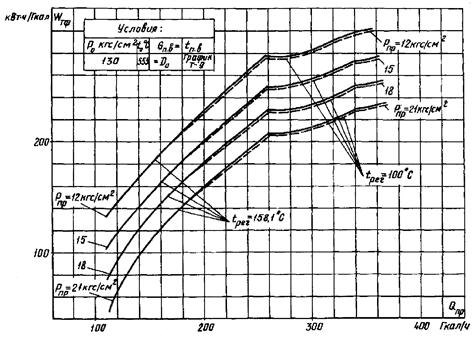

Т-6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

УДЕЛЬНАЯ ВЫРАБОТКА ЭЛЕКТРОЭНЕРГИИ

Тип Р-100-130/15 ТМЗ

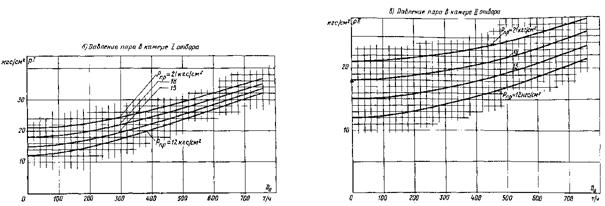

Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА ЗА 7-й СТУПЕНЬЮ И В КАМЕРАХ РЕГЕНЕРАТИВНЫХ ОТБОРОВ

Тип Р-100-130/15 ТМЗ

Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА ЗА 7-й СТУПЕНЬЮ И В КАМЕРАХ РЕГЕНЕРАТИВНЫХ ОТБОРОВ

Тип Р-100-130/15 ТМЗ

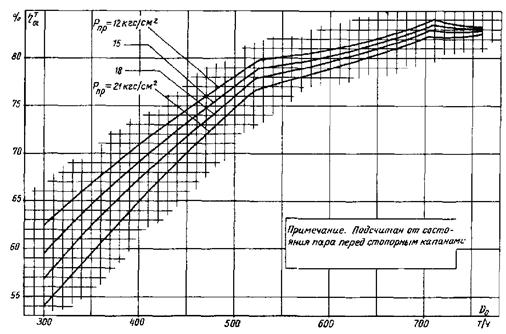

Т-8

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ВНУТРЕННИЙ ОТНОСИТЕЛЬНЫЙ КПД ТУРБИНЫ

Тип Р-100-130/15 ТМЗ

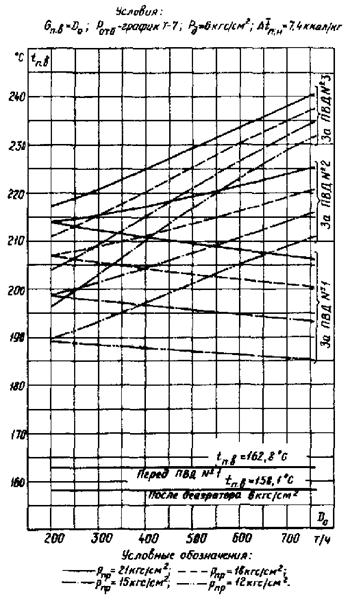

Т-9

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ПИТАТЕЛЬНОЙ ВОДЫ

Тип Р-100-130/15 ТМЗ

Т-10

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ВЫХОДЕ ИЗ ПОСЛЕДНЕЙ СТУПЕНИ

Тип Р-100-130/15 ТМЗ

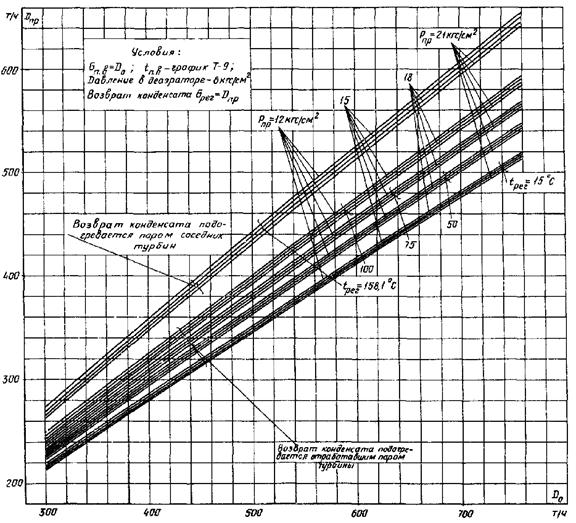

Т-11

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ПРОИЗВОДСТВО

Тип Р-100-130/15 ТМЗ

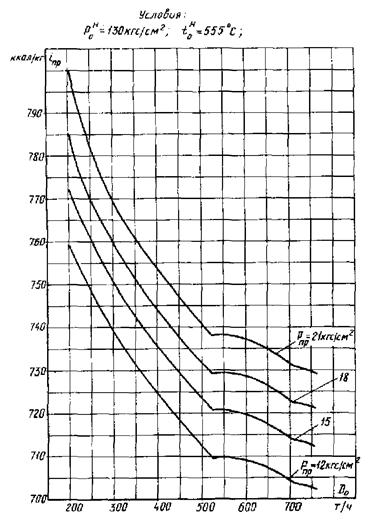

Т-12

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА.

энтАлЬПия отРАБотАВШЕго пАРА

Тип Р-100-130/15 ТМЗ

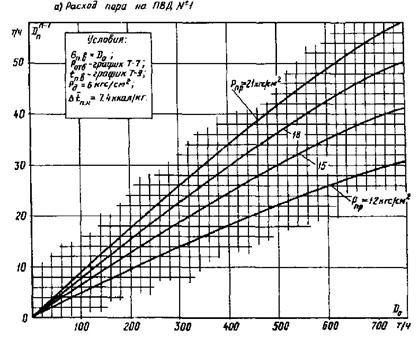

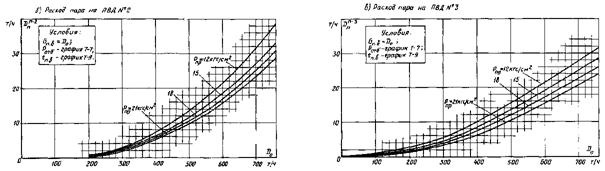

Т-13

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ПОДОГРЕВАТЕЛИ ВЫСОКОГО ДАВЛЕНИЯ

Тип Р-100-130/15 ТМЗ

Т-13

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА НА ПОДОГРЕВАТЕЛИ ВЫСОКОГО ДАВЛЕНИЯ

Тип Р-100-130/15 ТМЗ

Т-14

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРНЫЙ НАПОР ПОДОГРЕВАТЕЛЕЙ ВЫСОКОГО ДАВЛЕНИЯ

Тип Р-100-130/15 ТМЗ

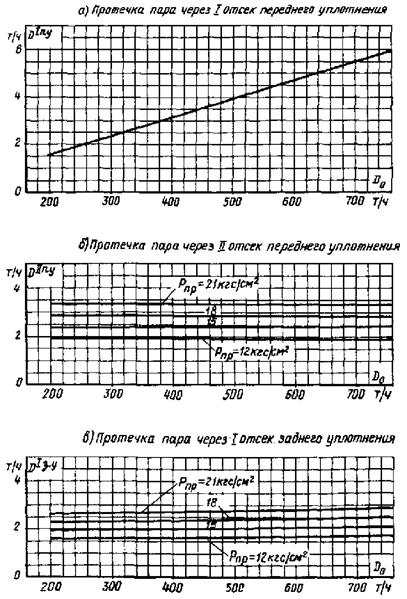

Т-15

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА.

ПРОТЕЧКИ ПАРА ЧЕРЕЗ ОТДЕЛЬНЫЕ ОТСЕКИ КОНЦЕВЫХ УПЛОТНЕНИЙ ТУРБИНЫ

Тип Р-100-130/15 ТМЗ

Т-16

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К МОЩНОСТИ ТУРБОАГРЕГАТА (при D0 = const)

Тип Р-100-130/15 ТМЗ

Т-16

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К МОЩНОСТИ ТУРБОАГРЕГАТА (при D0 = const)

Тип Р-100-130/15 ТМЗ

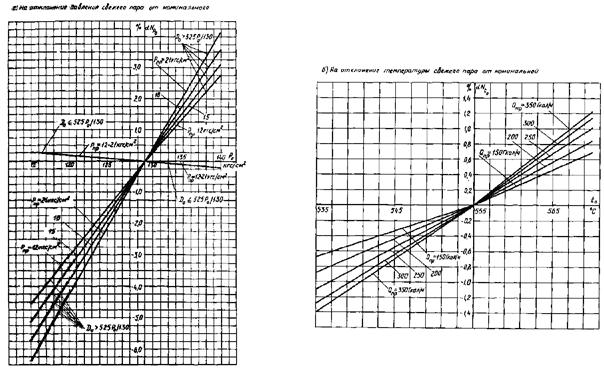

Т-17

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К МОЩНОСТИ ТУРБОАГРЕГАТА (при Qпр = const)

Тип Р-100-130/15 ТМЗ

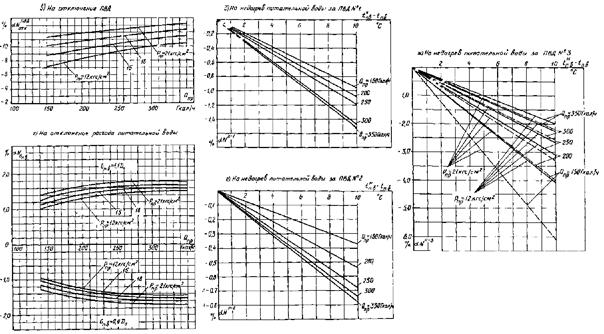

Т-17

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К МОЩНОСТИ ТУРБОАГРЕГАТА (при Qпр = const)

Тип Р-100-130/15 ТМЗ

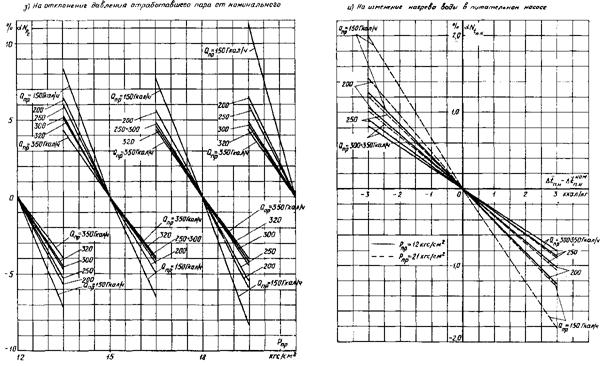

Т-17

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К МОЩНОСТИ ТУРБОАГРЕГАТА (при Qпр = const)

Тип Р-100-130/15 ТМЗ

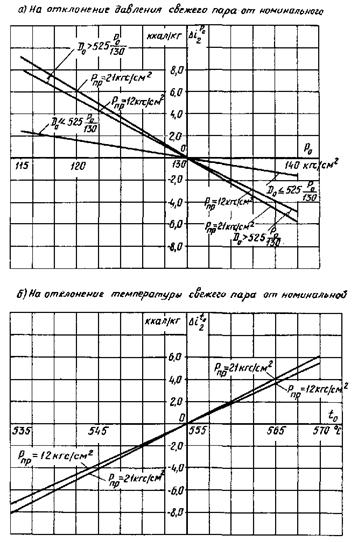

Т-18

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ЭНТАЛЬПИИ ОТРАБОТАВШЕГО ПАРА

Тип Р-100-130/15 ТМЗ

Приложение

1. Типовая энергетическая характеристика турбоагрегата Р-100-130/15 ТМЗ составлена на базе тепловых испытаний двух турбин (Ново-Салаватской и Нижне-Камской ТЭЦ) и отражает среднюю экономичность прошедшего капитальный ремонт турбоагрегата, работавшего при следующих условиях, принятых за номинальные:

- давление свежего пара перед автоматическими стопорными клапанами турбины - Р0 = 130 кгс/см2*;

* В тексте и на графиках приводится абсолютное давление.

- температура свежего пара перед автоматическими стопорными клапанами турбины - t0 = 555 °С;

- давление пара противодавления - Рпр = 12; 15; 18; 21 кгс/см2;

- расход питательной воды через ПВД равен расходу свежего пара на турбину - Gп.в = D0;

- температура питательной воды за подогревателями - график Т-9;

- давление в деаэраторе - 6 кгс/см2;

- повышение энтальпии питательной воды в питательном насосе - Dп.н = 7,4 ккал/кг;

- КПД электрического генератора соответствует гарантийным данным завода-изготовителя;

- расход пара на концевые уплотнения - 0,8 т/ч;

- расход пара, отсасываемого от первых перехватов штоков стопорных и регулирующих клапанов - 1,0 т/ч;

- расход пара, отсасываемого от вторых перехватов штоков стопорных и регулирующих клапанов - 0,13 т/ч;

- расход пара на эжектор отсоса пара из уплотнений - 0,35 т/ч;

- расход пара на одноступенчатый пароструйный эжектор сальникового подогревателя - 0,08 т/ч.

Положенные в основу настоящей типовой энергетической характеристики данные испытаний обработаны с использованием «Таблиц теплофизических свойств воды и водяного пара» (Изд-во стандартов, 1969).

2. В состав турбоагрегата наряду с турбиной входит следующее оборудование:

- генератор ТВФ-100-2 завода «Электросила» с водородным охлаждением, cosg = 0,85;

- шесть ПВД, размешенных в двух параллельно работающих группах (по три ПВД в каждой группе); ПВД № 1 и № 2 - типа ПВ-435-230-23М; ПВД № 3 - типа ПВ-350-230-50М;

- сальниковый подогреватель ПС-100-3;

- эжектор ЭП-80-1;

- эжектор отсоса пара из уплотнений типа ХЭ-65-350.

3. Полный расход тепла брутто на выработку электроэнергии в зависимости от мощности на выводах генератора (график Т-5) аналитически выражается уравнением

где DQпроч - потери тепла в трубопроводах регенеративных отборов и отсосов из уплотнений, а также в корпусах подогревателей, равные 1,18 Гкал/ч.

Удельный расход тепла брутто на выработку электроэнергии турбоагрегатом определяется уравнением

 ккал/(кВт · ч).

4. Представленная система поправочных кривых охватывает практически весь диапазон отклонений условий эксплуатации турбоагрегата от номинальных. Это обеспечивает возможность планирования и анализа работы турбоагрегата в условиях электростанции.

Поправки рассчитаны:

а) к мощности турбоагрегата при неизменных расходах свежего пара (D0 = const) - график Т-16 (а - з);

б) к мощности турбоагрегата при неизменных отпусках тепла после турбины (Qпр = const) - график Т-17 (а - и);

в) к энтальпии отработавшего пара - график Т-18.

При наличии двух и более отклонений условий работы турбоагрегата от номинальных поправки алгебраически суммируются.

Пользование системой поправочных кривых поясняется на следующих примерах.

Пример № 1. Дано D0 = 637 т/ч; Р0 = 120 кгс/см2;

t0 = 565 °С; Рпр = 14 кгс/см2.

Требуется определить мощность турбоагрегата при заданных условиях

Порядок расчета следующий:

а) по графику Т-2 по D0 = 637 т/ч при -  = 130 кгс/см2, t = 555 °С,  = 15 кгс/см2 определяется мощность турбины  = 80 МВт;

б) по графику Т-16 а по Р0 = 120 кгс/см2 и линии, соответствующей расходу пара на турбину - D0 >  525 т/ч (так как 637 т/ч >  525 т/ч), определяется поправка к мощности турбины на отклонение давления свежего пара от номинального a = 2,1 %;

в) по графику Т-16 б по t0 = 565 °С определяется поправка к мощности турбины на отклонение температуры свежего пара от номинальной a = +1,75 %;

г) по графику Т-16 з по Р2 = 14 кгс/см2 и D0 = 637 т/ч определяется поправка к мощности турбины на отклонение давления отработавшего пара (противодавления) от номинального a = +2,8 %;

д) определяется суммарная поправка к мощности турбоагрегата

ΣaN = a + a + a = -2,1 + 1,75 + 2,8 = 2,45 %;

е) определяется мощность турбоагрегата при заданных условиях

 МВт.

Пример 2. Дано Qпр = 300 Гкал/ч; Р0 = 125 кгс/см2;

t0 = 550 °С; Рпр = 14,5 кгс/см2; Gп.в = 0,9D0.

Требуется определить мощность турбоагрегата при заданных условиях.

Порядок расчета следующий:

а) по графику Т-4 по Qпр = 300 Гкал/ч при  = 130 кгс/см2,  = 555 °С,  = 15 кгс/см2 определяется мощность турбоагрегата  = 76,85 МВт;

б) по графику Т-17 а по Р0 = 125 кгс/см2 и линии, соответствующей расходу пара на турбину - D0 >  525 т/ч (так как 625 т/ч >  525 т/ч), определяется поправка к мощности турбины на отклонение давления свежего пара от номинального a = -1,69 %;

в) по графику Т-17 б по t0 = 550 °С определяется поправка к мощности турбины на отклонение температуры свежего пара от номинальной a = -0,32 %;

г) по графику Т-17 з по Р2 = 14,5 кгс/см2 и Qпр = 300 Гкал/ч определяется поправка к мощности турбины на отклонение давления отработавшего пара (противодавления) от номинального a = +1,7 %;

д) по графику Т-17 г по линии Gп.в = 0,9D0 и Qпр = 300 Гкал/ч определяется поправка к мощности турбины на отклонение расхода питательной воды от номинального a = -1,51 %;

е) определяется суммарная поправка к мощности турбоагрегата

ΣaN = a + a + a + a = -1,69 - 0,32 + 1,70 - 1,51 = -1,82 %;

ж) определяется мощность турбоагрегата при заданных условиях

5. Отпуск тепла турбоагрегатом внешнему потребителю при построении типовой характеристики определяется по выражению

Qпр = Dпр (iпр - рег)10-3 Гкал/ч,

где Dпр - отпуск пара после турбины внешнему потребителю, т/ч;

iпр - энтальпия пара, идущего к потребителю (смесь пара противодавления и пара отсоса из 1 камеры переднего уплотнения) - график Т-12, ккал/кг;

рег - энтальпия возвращаемого в схему турбоустановки конденсата, ккал/кг.

Для определения расхода пара внешнему потребителю (Dпр) при любой температуре возвращаемого в схему турбоустановки конденсата (tрег) построен график Т-11; по этому графику также может быть оценено изменение расхода пара потребителю при заданном режиме работы турбины (D0, Nт) в случае изменения.

Необходимо иметь в виду, что при частичном возврате конденсата внешним потребителем невозврат конденсата покрывается химически очищенной водой, которая поступает в схему турбоустановки со средней температурой (энтальпией) воды в источнике водоснабжения за отчетный период tх.в (iх.в), °С (ккал/кг). При частичном возврате конденсата потребителем для возможности использования характеристики (график Т-11) необходимо определить среднюю температуру возврата в схему турбоустановки:

Пользование типовой энергетической характеристикой при частичном возврате конденсата внешним потребителем и замкнутой схеме работы турбоустановки поясняется следующим примером.

Пример 3. Дано: Dпр = 500 т/ч; Рпр = 13 кгс/см2; возврат конденсата потребителем составляет 40 % (Gпр = 0,4Dпр);  = 80°С; невозврат конденсата покрывается химически очищенной водой [Gхов = (1 - 0,4)Dпр]; tпр = 30 °С; остальные условия - номинальные.

Требуется определить мощность турбоагрегата Nт и расход свежего пара на турбину D0 при заданных условиях.

Порядок расчета следующий:

а) определяется средняя температура воды, возвращаемой в схему турбоустановки

б) по графику Т-11 для Dпр = 500 т/ч при tрег = 50 °С и Рпр = 13 кгс/см2 определяется расход свежего пара D0 = 689,5 т/ч;

в) по графику Т-2 по D0 = 689,5 и Рпр = 13 кгс/см2 определяется мощность турбоагрегата при заданных условиях Nт = 93,5 МВт.
