МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

К-50-90-3 (ВК-50-3) ЛМЗ







СОЮЗТЕХЭНЕРГО

МОСКВА 1978





МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

УТВЕРЖДАЮ:

Главный инженер

Главтехуправления

____________________ В.И. ГОРИН

24 ноября 1977 г.

ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА

К-50-90-3 (ВК-50-3) ЛМЗ

СЛУЖБА ПЕРЕДОВОГО ОПЫТА И ИНФОРМАЦИИ СОЮЗТЕХЭНЕРГО

МОСКВА 1978

Настоящая Типовая энергетическая характеристика разработана Южтехэнерго (инженеры П.С. АРХИПОВ, С.М. МАКАРОВ и техник Р.Е. МАСЛОВА)

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

СВОДКА НОРМ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ

Тип К-50-90-3 (ВК-50-3) ЛМЗ

Наименование норм

Типовой график

По расходу пара

По расходу тепла

Единица измерения

До излома

После излома

Единица измерения

До излома

После излома

I. Характеристика при постоянном давлении (вакууме) в конденсаторе

Т-2

1. Часовой расход холостого хода (условный)

т/ч

10,6

-

Гкал/ч

11,3

-

2. Дополнительный удельный расход (прирост)

т/(МВт×ч)

3,431

3,973

Гкал(МВт×ч)

2,004

2,236

3. Излом характеристики

т/ч

134,81

Гкал/ч

83,84

МВт

36,2

МВт

36,2

4. Условия характеристики:

а) Давление свежего пара и по ступеням

Т-4а, Т-4б

кгс/см2

90

кгс/см2

90

б) Температура свежего пара

°С

535

°С

535

в) Давление отработавшего пара

кгс/см

0,035

кгс/см

0,035

г) Температура питательной воды и основного конденсата

Т-5а, Т-5б

д) Расход питательной воды

Gп.в = Dо

Gп.в = Dо

II. Характеристика при постоянном расходе и температуре охлаждающей воды (для конденсатора 50-КЦС-5 ЛМЗ, W = 8000 м3/ч, tв1 = 15 °С и параметрах п. 1, 4, а, б, г, д)

Т-1

1. Часовой расход холостого хода (условный)

т/ч

8,0

-

Гкал/ч

9,8

-

2. Дополнительный удельный расход (прирост)

т/(МВт×ч)

3,508

4,047

Гкал(МВт×ч)

2,048

2,278

3. Излом характеристики

т/ч

134,81

Гкал/ч

83,84

МВт

36,15

МВт

36,15

III. Поправки к удельному расходу тепла Н8 отклонение параметров от номинальных значений

Т-8а

а) На 10 кгс/см2 свежего пара

Увеличение

%

График Т-8а, п. а

Уменьшение

б) На 10 °С свежего пара

Увеличение

%

-0,34

Уменьшение

%

+ 0,24

в) На изменение давления в конденсаторе

%

График Т-8а, п. к



Даты:

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

изготовления...

установки ...

характеристики...

Основные заводские данные турбоагрегата

 МВт

 МВт

 т/ч

 т/ч

Ро кгс/см2

tо °С

tв1 °С

W м3

Поверхность конденсатора F, м2

50

55

186

-

90

535

10

8000

3000

Сравнение результатов испытаний с гарантийными данными (при номинальных значениях Ро, tо, tв1, W, F)

Показатель

Нагрузка, МВт

50

40

30

Расход свежего пара Dо, т/ч

по гарантиям

186

146

107

по испытаниям

189

149

112

Температура питательной воды tп.в, °С

по гарантиям

216

203

188

по испытаниям

219

209

195

Удельный расход пара d, кг/(кВт×ч)

по гарантиям

3,720

3,650

3,567

по испытаниям

3,758

3,703

3,696

Удельный расход тепла брутто на выработку электроэнергии, qТ, ккал/(кВт×ч)

по гарантиям

2215

2255

2320

по испытаниям

2291

2298

2347

Отклонение удельного расхода тепла от гарантийного aqТ, %

+3,4

+1,9

+1,2

Среднее +2,2



Даты:

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА НЕТТО ТУРБОАГРЕГАТА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

изготовления...

установки...

характеристики...

УСЛОВИЯ ХАРАКТЕРИСТИКИ:

1. Параметры и тепловая схема - график Т-2.

2. Напор циркуляционных насосов 10 м вод. ст.

Мощность на выводах генератора, МВт

25

30

36,20

42

48

55

Мощность, затрачиваемая на собственные нужды турбоагрегата, МВт

0,432

0,438

0,445

0,452

0,457

0,459

В том числе на циркуляционные насосы, МВт

Расход тепла турбоагрегатом брутто, Гкал/ч

61,40

71,42

83,84

96,81

110,23

125,88

Мощность нетто турбоагрегата, МВт

24,568

29,562

35,755

41,548

47,543

54,541

Расход тепла на собственные нужды, Гкал/ч

Расход тепла на выработку электроэнергии, включая расход тепла на собственные нужды, Гкал/ч

61,53

71,55

83,97

96,94

110,36

126,01

Уравнение расхода тепла по мощности нетто

Q¢э = 12,25 + 2,006 + 0,232 ( - 35,76)

ПОПРАВКИ (%) К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА НЕТТО НА ИЗМЕНЕНИЕ НАПОРА ЦИРКУЛЯЦИОННЫХ НАСОСОВ

Напор насосов, м вод. ст.

Мощность нетто, МВт

25

30

35,76

40

45

50

55

5

-0,51

-0,44

-0,38

-0,38

-0,34

-0,30

-0,28

10

0

0

0

0

0

0

0

15

+6,51

+0,44

+0,38

+0,38

+0,34

+0,30

+0,28

20

+1,02

+0,88

+0,76

+0,76

+0,68

+0,60

+0,56


Т-1

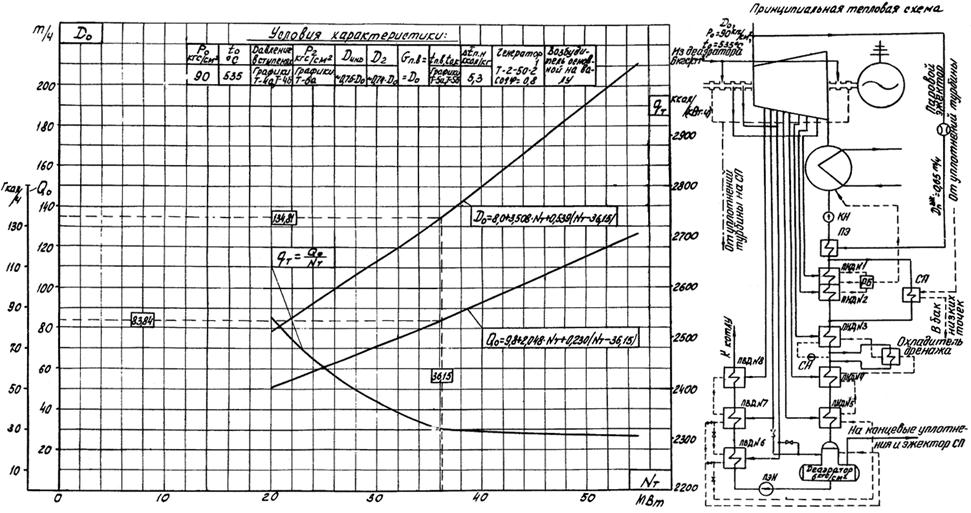

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА и ТЕПЛА ПРИ W = 8000 м3/ч и tв1 = 15 °С

Тип К-50-90-3 (ВК-50-3) ЛМЗ



Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ Р2 = 0,035 кгс/см2

Тип К-50-90-3 (ВК-50-3) ЛМЗ


Т-3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

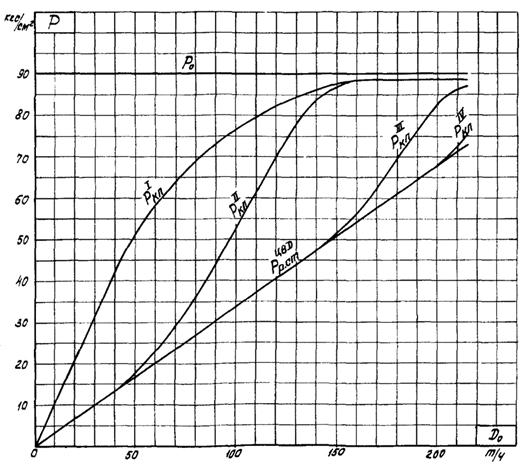

ДИАГРАММА ПАРОРАСПРЕДЕЛЕНИЯ ЦВД

Тип К-50-90-3 (ВК-50-3) ЛМЗ



Т-4а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

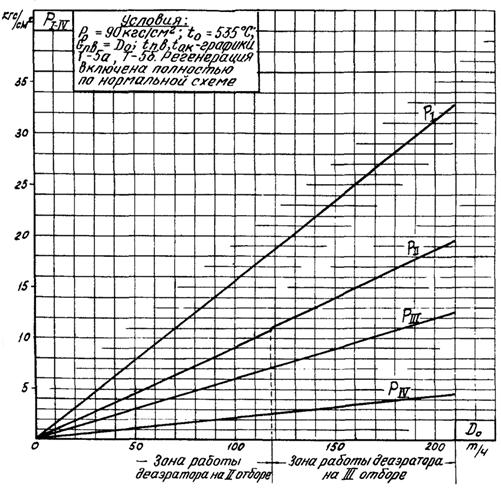

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ

Тип К-50-90-3 (ВК-50-3) ЛМЗ

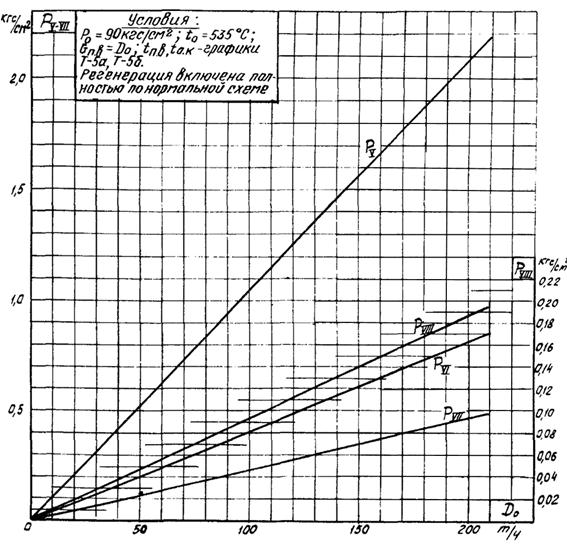

Т-4б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПАРА В КАМЕРАХ ОТБОРОВ

Тип К-50-90-3 (ВК-50-3) ЛМЗ

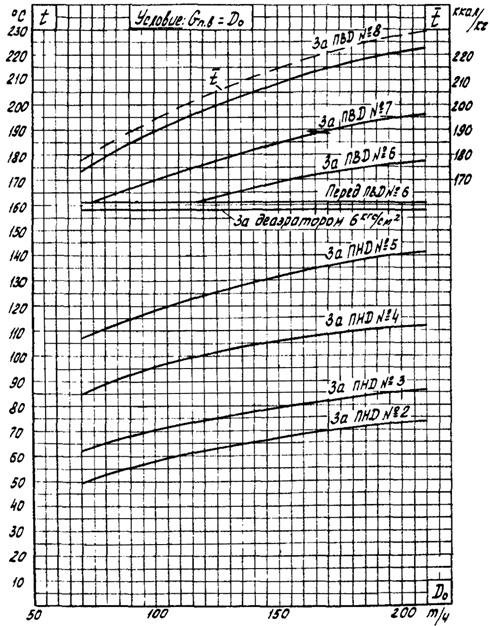

Т-5а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ОСНОВНОГО КОНДЕНСАТА И ПИТАТЕЛЬНОЙ ВОДЫ

Тип К-50-90-3 (ВК-50-3) ЛМЗ



Т-5б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ОСНОВНОГО КОНДЕНСАТА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

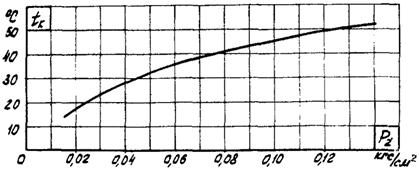

Температура конденсата после конденсатора

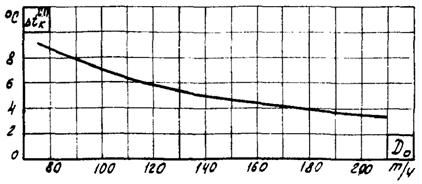

Нагрев конденсата в холодильнике основного эжектора

Нагрев конденсата в сальниковом подогревателе



Т-6а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-5 ЛМЗ, W = 8000 м3

Тип К-50-90-3 (ВК-50-3) ЛМЗ

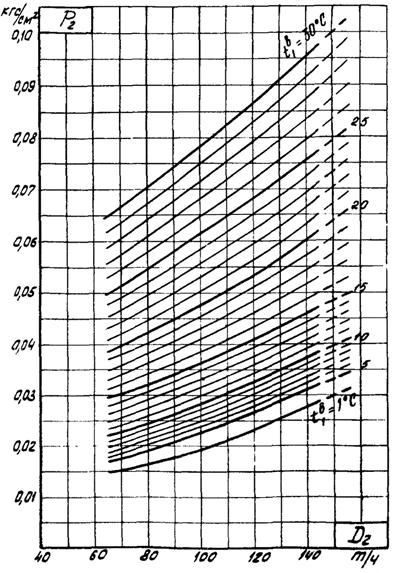

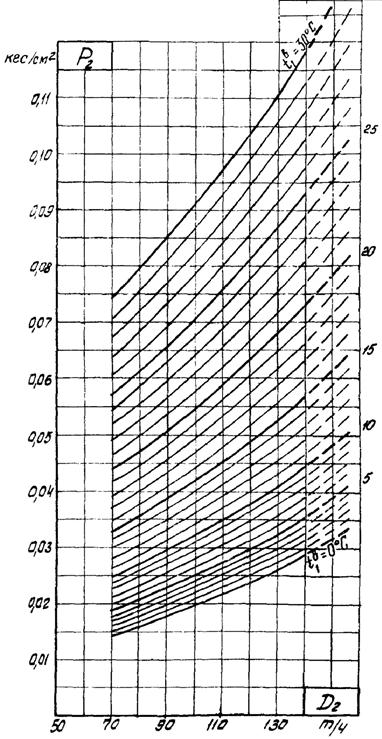

Абсолютное давление в конденсаторе в зависимости от расхода отработавшего пара и температуры охлаждающей воды



Т-6а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-5 ЛМЗ, W = 8000 м3

Тип К-50-90-3 (ВК-50-3) ЛМЗ

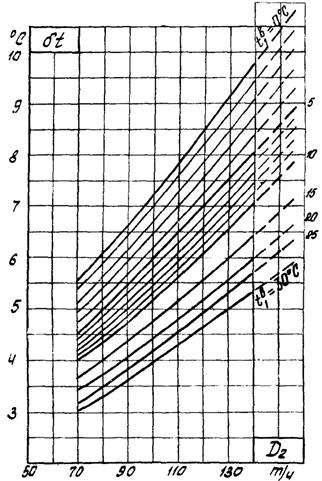

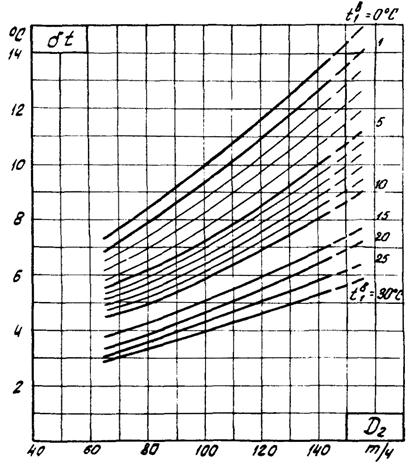

Температурный напор dt = t²2 - tв2

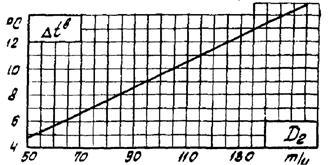

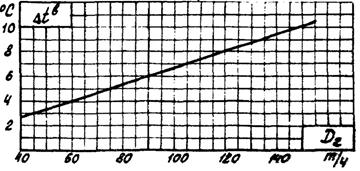

Нагрев воды в конденсаторе Dtв = tв2 - tв1



Т-6б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-5 ЛМЗ, W = 5600 м3

Тип К-50-90-3 (ВК-50-3) ЛМЗ

Абсолютное давление в конденсаторе в зависимости от расхода отработавшего пара и температуры охлаждающей воды



Т-6б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ХАРАКТЕРИСТИКА КОНДЕНСАТОРА 50-КЦС-5 ЛМЗ, W = 5600 м3

Тип К-50-90-3 (ВК-50-3) ЛМЗ

Температурный напор dt = t²2 - tв2

Нагрев воды в конденсаторе Dtв = tв2 - tв1



Т-7

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

Поправки к мощности на давление отработавшего пара

Тип К-50-90-3 (ВК-50-3) ЛМЗ



Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

а) На отклонение давления свежего пара от номинального

б) На отклонение температуры свежего пара от номинальной

в) На изменение нагрева воды в питательном насосе



Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

г) На отключение группы подогревателей высокого давления

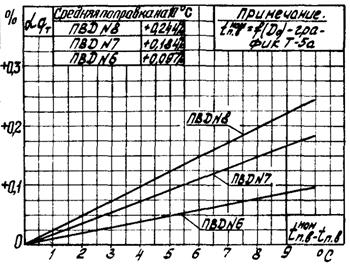

д) На недогрев питательной воды в подогревателях высокого давления

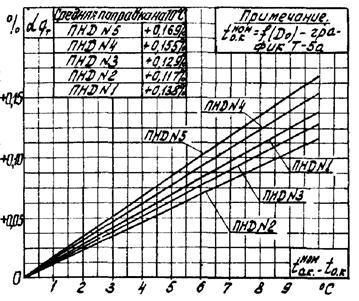

е) На недогрев основного конденсата в подогревателях низкого давления



Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

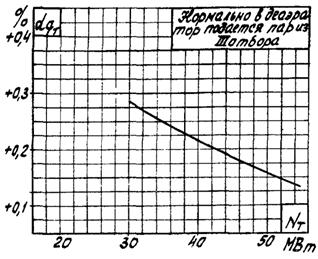

ж) На подачу пара в деаэратор из II отбора

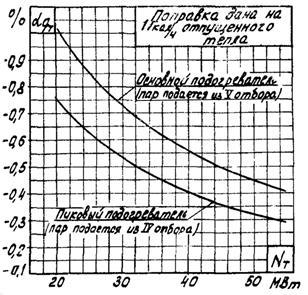

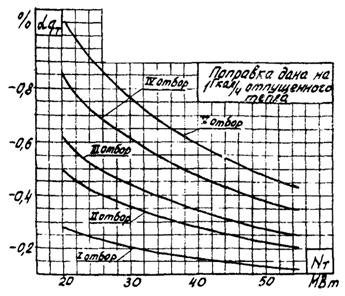

з) На включение в работу подогревателей сетевой воды (к удельному расходу тепла)

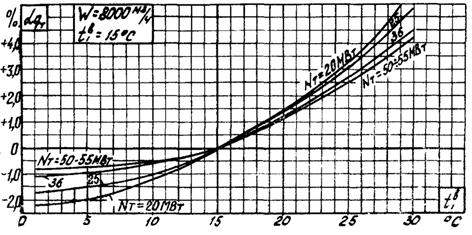

и) На отклонение температуры охлаждающей воды на входе в конденсатор турбины от номинальной



Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

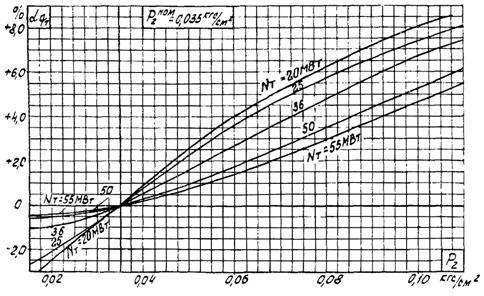

к) На отклонение давления отработавшего пара в конденсаторе турбины от номинального

л) На отпуск пара из отборов сверх нужд регенерации - конденсат отбираемого пара не возвращается в тепловой цикл турбоагрегата (к удельному расходу тепла)



Т-8а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К ПОЛНОМУ И УДЕЛЬНОМУ РАСХОДАМ ТЕПЛА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

м) На отклонение расхода питательной воды от номинального

н) На работу турбины с эжектором, питающимся паром из деаэратора 6 кгс/см2



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

а) На отклонение давления свежего пара от номинального

б) На отклонение температуры свежего пара от номинальной



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

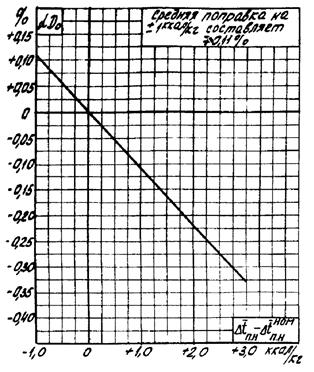

в) На изменение нагрева воды в питательном насосе

г) На отключение группы подогревателей высокого давления

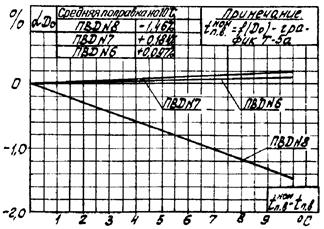

д) На недогрев питательной воды в подогревателях высокого давления



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

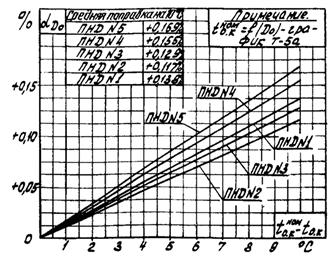

е) На недогрев основного конденсата в подогревателях низкого давления

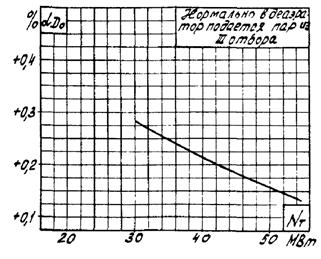

ж) На подачу пара в деаэратор из II отбора

з) На включение в работу подогревателей сетевой воды (к удельному расходу тепла)



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

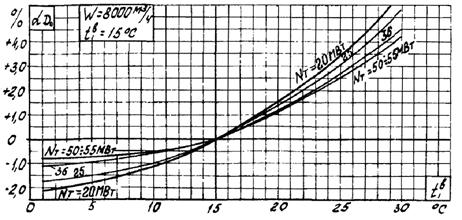

и) На отклонение температуры охлаждающей воды на входе в конденсатор турбины от номинальной

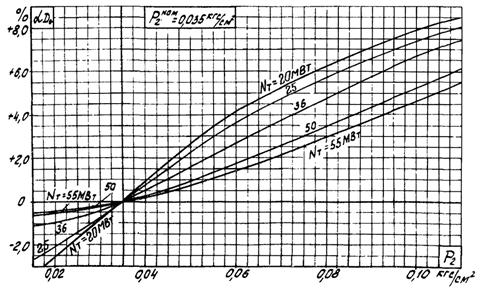

к) На отклонение давления отработавшего пара в конденсаторе турбины от номинального

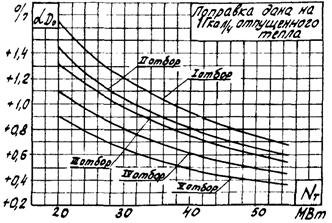

л) На отпуск пара из отборов сверх нужд регенерации (конденсат отбираемого пара не возвращается в тепловой цикл турбоагрегата)



Т-8б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ СВЕЖЕГО ПАРА

Тип К-50-90-3 (ВК-50-3) ЛМЗ

м) На отклонение расхода питательной воды от номинального

н) На работу турбины с эжектором, питающимся паром из деаэратора 6 кгс/см2

ПРИЛОЖЕНИЕ

I. Типовая энергетическая характеристика турбоагрегата К-50-90-3 (ВК-50-3) ЛМЗ составлена на базе испытаний трех турбин (Добротворской ГРЭС, Симферопольской ГРЭС и Кировочепецкой ТЭЦ-3). Характеристика отражает среднюю экономичность прошедшего капитальный ремонт турбоагрегата, работающего по заводской расчетной тепловой схеме при следующих условиях:

- давление и температура свежего пара перед стопорным клапаном турбины соответственно 90 кгс/см2* и 535 °С;

* В тексте и графиках приводится абсолютное давление.

- давление отработавшего пара: для характеристики при постоянном давлении пара в конденсаторе 0,035 кгс/см2 - график Т-2, для характеристики при постоянных расходе и температуре охлаждающей воды - график Т-1 в соответствии с тепловой характеристикой конденсатора 50-КЦС-5 ЛМЗ при W = 8000 м3/ч и tв1 = 15 °С (график Т-6а), взятой из «Нормативных характеристик конденсационных установок паровых турбин типа К» (СЦНТИ ОРГРЭС, 1974);

- система регенерации высокого и низкого давления включена полностью, на деаэратор 6 кгс/см2 подается пар из III и II отборов (в зависимости от нагрузки: при Nт £ 31,4 МВт деаэратор переводится на II отбор);

- расход питательной воды равен расходу свежего пара;

- температура питательной воды и основного конденсата турбины за подогревателями - график Т-5а;

- КПД электрического генератора соответствует гарантийным данным завода-изготовителя;

- установка подогревателей сетевой воды отключена;

- внешние потребители пара из регенеративных отборов отсутствуют (ЛМЗ допускает по специальному согласованию с ним ограниченный отбор пара).

Положенные в основу настоящей Типовой энергетической характеристики данные испытаний обработаны с использованием «Таблиц теплофизических свойств воды и водяного пара» (Изд-во стандартов, 1969).

2. В состав турбоагрегата наряду с турбиной входит следующее оборудование:

- генератор ТВ-50-2 завода МЭП с водородным охлаждением;

- пять подогревателей низкого давления, из них ПНД № 1 и 2 встроены в конденсатор, ПНД № 3, 4 и 5 - ПН-90, ПНД № 4 снабжен выносным охладителем дренажа;

- три подогревателя высокого давления ПВ-150/180-2;

- две группы основных трехступенчатых пароструйных эжекторов ЭП-3-600-4 и один пусковой эжектор;

- два конденсатных насоса 8КсД-5´3 с приводом от электродвигателя 75 кВт (постоянно в работе находится один насос, другой - в резерве);

- один сливной насос ПНД № 3 типа КСМ-30; мощность электродвигателя 20 кВт.

3. Полный расход тепла брутто и расход свежего пара в зависимости от мощности на выводах генератора аналитически выражаются следующими уравнениями:

а) при постоянном давлении пара в конденсаторе (Р2 = 0,035 кгс/см2 - график Т-2):

Qо = 11,3 + 2,004Nт + 0,232 (Nт - 36,2) Гкал/ч,

Dо = 10,6 + 3,431Nт + 0,542 (Nт - 36,2) т/ч;

б) при постоянных расходе (W = 8000 м3/ч) и температуре (tв1 = 15 °С) охлаждающей воды - график Т-1:

Qо = 9,8 + 2,048Nт + 0,230 (Nт - 36,15) Гкал/ч,

Dо = 8,0 + 3,508Nт + 0,539 (Nт - 36,15) т/ч.

Характеристика составлена при работе генератора с собственным возбудителем.

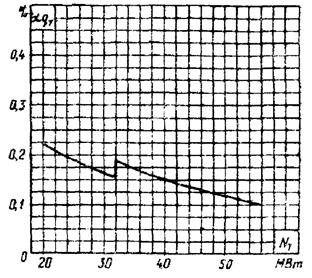

4. Расходы тепла и свежего пара для заданной в условиях эксплуатации мощности определяются по приведенным выше зависимостям характеристики с последующим введением необходимых поправок (графики Т-8а и Т-8б); эти поправки учитывают отклонения эксплуатационных условий от номинальных (от условий характеристики).

Система поправочных кривых практически охватывает весь диапазон возможных отклонений условий эксплуатации турбоагрегата от номинальных. Это обеспечивает возможность нормирования и планирования работы турбоагрегатов в условиях электростанции.

Поправки рассчитаны для условия сохранения постоянной мощности на выводах генератора. При наличии двух отклонений и более в условиях работы турбоагрегата от номинальных поправки алгебраически суммируются.

Пользование системой поправочных кривых поясняется на следующем примере.

Турбоагрегат эксплуатировался со средней электрической нагрузкой брутто Nт = 45 МВт при следующих условиях:

- все подогреватели высокого давления были отключены;

- температура свежего пара составляла 525 °С;

- давление отработавшего пара в конденсаторе поддерживалось равным 0,04 кгс/см2.

При данных условиях необходимо определить общий и удельный расходы тепла и расход свежего пара.

Решение:

По соответствующим уравнениям графика Т-2 Типовой характеристики при Nт = 45 МВт определяются расходы тепла и свежего пара при номинальных условиях, при которых составлена характеристика:

 = 103,52 Гкал/ч;

 =  =  = 2300 ккал/(кВт×ч);

 = 169,76 т/ч.

На отклонения фактических условий от номинальных по соответствующим графикам находятся поправки, которые вносятся в полученные при номинальных условиях данные:

а) к полному и удельному расходам тепла:

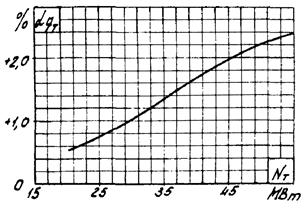

.- на отключение группы ПВД aqт = +1,96 % (график Т-8а, п. г);

- на отклонение температуры свежего пара aqт = +0,24 % (график Т-8а, п. б);

- на отклонение давления отработавшего пара aqт = +0,35 % (график Т-8а, п. к).

Суммарная поправка Saqт = +2,55 %.

Удельный и полный расходы тепла, соответствующие данным условиям работы турбоагрегата:

q¢т = (1 + ) = 2300 (1 + ) = 2358,6 ккал/(кВт×ч);

Q¢о = (1 + ) = 103,52 (1 + ) = 106,2 Гкал/ч;

б) к расходу свежего пара:

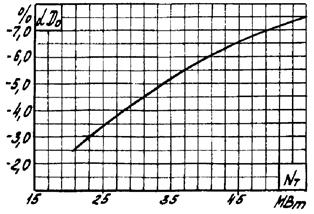

- на отключение группы ПВД aDо = -6,6 % (график Т-8б, п. г);

- на отклонение температуры свежего пара aDо = +1,36 % (график Т-8б, п. б);

- на отклонение давления отработавшего пара aDо = +0,35 % (график Т-8б, п. к).

Суммарная поправка к расходу свежего пара SaDо = -4,89 %.

Расход свежего пара соответствует данным условиям работы турбоагрегата:

D¢о = (1 + ) = 169,76 (1 - ) = 161,46 т/ч.

В случае отклонения фактических расходов тепла и свежего пара от полученных значений по данной характеристике с учетом поправок (что свидетельствует об отклонении состояния оборудования от среднеэксплуатационного уровня, при котором составлена настоящая Типовая энергетическая характеристика) необходимо определить и устранить причины отклонения.

5. Типовая энергетическая характеристика нетто турбоагрегата рассчитана на основе характеристики брутто этого турбоагрегата при постоянном давлении пара в конденсаторе 0,035 кгс/см2. Характеристика нетто соответствует следующим условиям:

- параметры и тепловая схема установки - график Т-2;

- напор, развиваемый циркуляционными насосами, - 10 м вод. ст.;

- расход циркуляционной воды через конденсатор турбины - 8000 м3/ч, в целом на турбоагрегат - 8800 м3/ч;

- КПД циркуляционного насоса - 80 %, КПД его электродвигателя - 95 %;

- расход тепла на собственные нужды турбоагрегата составляет 0,13 Гкал/ч (0,1 % расхода тепла при максимальной мощности);

- расход электроэнергии на собственные нужды турбоагрегата включает расход энергии на работу насосов (циркуляционных, конденсатных, сливного из ПНД № 3, газоохладителей, системы регулирования, бака запасного конденсата, дренажного бака); также учтено 3 % потерь в трансформаторах собственных нужд.

При определении мощности нетто () из мощности на выводах генератора (Nт) вычиталась мощность, затраченная на собственные нужды турбоагрегата ():

 = Nт -  МВт.

Расход тепла нетто на выработку электроэнергии определялся с учетом затрат тепла на собственные нужды ():

Q¢э = Qо +  Гкал/ч.

Типовая энергетическая характеристика нетто по расходу тепла аналитически выражается уравнением

Q¢э = 12,25 + 2,006 + 0,232 ( - 35,76) Гкал/ч.

Удельный расход тепла нетто на выработку электроэнергии определяется по выражению

 =  ккал/(кВт×ч).

При отклонении напора, развиваемого циркуляционными насосами, от принятого в качестве номинального (10 м вод. ст.) к расходу тепла нетто, определенному по уравнению для заданной мощности нетто, вводится поправка.

Пользование характеристикой нетто и поправками к расходу тепла нетто на изменение напора циркуляционных насосов поясняется на следующем примере.

Требуется определить расход тепла нетто при мощности турбоагрегата нетто  = 50 МВт и напоре циркуляционных насосов Нц.к = 20 м вод. ст.

Решение:

По уравнению характеристики нетто (Q¢э) определяется расход тепла нетто при Нц.н = 10 м вод. ст.:

Q¢э = 115,85 Гкал/ч.

Определяется поправка к расходу тепла нетто на отклонение напора циркуляционных насосов:

l Q¢э = +0,60 % - см. характеристику нетто турбоагрегата.

Искомый расход тепла нетто при Нц.н = 20 м вод. ст. и неизменной мощности нетто (50 МВт) определяется по выражению

Q²э = Q¢э (1 + ) = 115,85(1 + ) = 116,55 Гкал/ч.

Типовая энергетическая характеристика составлена с подачей на основной эжектор 0,65 т/ч свежего пара.

При подаче на этот эжектор пара из деаэратора 6 кгс/см2 в том же количестве к значениям расходов тепла (полному и удельному), пара, определенным по графикам Т-1, Т-2, следует вводить поправки, изображенные на графиках Т-8а, п. н, Т-8б, п. н.
