МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ



ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА
К-100-90-3 (ВК-100-5) ЛМЗ





МОСКВА 1974





МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

УТВЕРЖДАЮ:

Главный инженер

Главтехуправления

_______________ С. МОЛОКАНОВ

18 июня 1969 г.

ТИПОВАЯ
ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА
ТУРБОАГРЕГАТА
К-100-90-3 (ВК-100-5) ЛМЗ

СПЕЦИАЛИЗИРОВАННЫЙ ЦЕНТР НАУЧНО-ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ

МОСКВА 1974

Составлено Донецким отделением ОРГРЭС

Автор инж. С.Л. ФЛОС


Т-1

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ Р2 = 0,06 ат

Тип К-100-90 (ВК-100-5) ЛМЗ

Условия характеристики

Свежий пар

Отработавший пар

Количество пара и воды

Температура воды

Повышение энтальпии питательной воды в насосе DiПЭН = 5,3 ккал/кг

Генератор типа ТВ-2-100-2 cos j = 0,8

Возбудитель основной на валу

Ро ат

tо °С

Давление в ступенях

Р2 ат

Dц.н.д

D2

Dпит

tпит, tк °С

90

500

Графики Т-4а, 4б

0,06

~ 0,78Dо

~ 0,73Dо

Dо

Графики Т-5а, 5б



Т-2

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

РАСХОД ПАРА И ТЕПЛА ПРИ W = 16000 м3/ч и tов1 = 15 °С

Тип К-100-90 (ВК-100-5) ЛМЗ

Условия характеристики

Свежий пар

Отработавший пар

Количество пара и воды

Температура воды

Повышение энтальпии питательной воды в насосе DiПЭН = 5,3 ккал/кг

Охлаждающая вода

Генератор типа ТВ-2-100-2 cos j = 0,8

Возбудитель основной на валу

Ро ат

tо °С

Давление в ступенях

Р2 ат

Dц.н.д

D2

Dпит

tпит, tк °С

W м3

tов1 °С

90

500

Графики Т-4а, 4б

График Т-6

~ 0,78Dо

~ 0,73Dо

Dо

Графики Т-5а, 5б

16000

15


Т-3

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

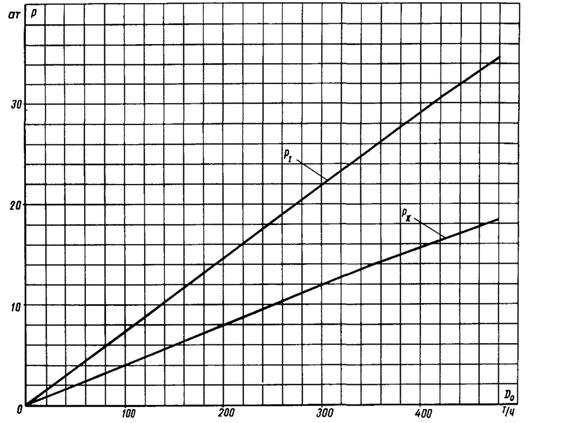

ДИАГРАММА ПАРОРАСПРЕДЕЛЕНИЯ

Тип К-100-90 (ВК-100-5) ЛМЗ

Условия: Рно = 90 ат; tно = 500 °С



Т-4а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПО СТУПЕНЯМ ТУРБИНЫ

Тип К-100-90 (ВК-100-5) ЛМЗ

Условия: Ро = 90 ат; tо = 500 °С; Dпит = Dо; tпит, tк - графики Т-5а, 5б

Регенерация включена полностью по нормальной схеме



Т-4б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ДАВЛЕНИЕ ПО СТУПЕНЯМ ТУРБИНЫ

Тип К-100-90 (ВК-100-5) ЛМЗ

Условия: Ро = 90 ат; tо = 500 °С; Dпит = Dо; tпит, tк - графики Т-5а, 5б

Регенерация включена полностью по нормальной схеме



Т-5а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ПИТАТЕЛЬНОЙ ВОДЫ И КОНДЕНСАТА

Тип К-100-90 (ВК-100-5) ЛМЗ

Условие: Dпит = Dо



Т-5б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ТЕМПЕРАТУРА ОСНОВНОГО КОНДЕНСАТА

Тип К-100-90 (ВК-100-5) ЛМЗ

Температура конденсата после конденсатора

Нагрев конденсата в холодильнике основного эжектора

Нагрев конденсата в сальниковом подогревателе



Т-6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОКАЗАТЕЛИ РАБОТЫ КОНДЕНСАТОРА ТИПА 100-КЦС-2 ЛМЗ

Тип К-100-90 (ВК-100-5) ЛМЗ

Абсолютное давление в конденсаторе в зависимости от расхода отработавшего пара и температуры охлаждающей воды

Температурный напор



Т-6

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОКАЗАТЕЛИ РАБОТЫ КОНДЕНСАТОРА ТИПА 100-КЦС-2 ЛМЗ

Тип К-100-90 (ВК-100-5) ЛМЗ

Нагрев воды в конденсаторе



Т-7а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ ПАРА И ТЕПЛА НА ОТКЛОНЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ОТ НОМИНАЛЬНЫХ

Тип К-100-90 (ВК-100-5) ЛМЗ

Поправка на давление свежего пара

Поправка на температуру свежего пара



Т-7а

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ ПАРА И ТЕПЛА НА ОТКЛОНЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ОТ НОМИНАЛЬНЫХ

Тип К-100-90 (ВК-100-5) ЛМЗ

Сетка поправок на вакуум



Т-7б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ ПАРА И ТЕПЛА НА ОТКЛОНЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ОТ НОМИНАЛЬНЫХ

Тип К-100-90 (ВК-100-5) ЛМЗ

Поправка на температуру входящей охлаждающей воды к расходу пара и тепла при tо.в = 15 °С и W = 16000 м3/ч, средняя на 1 °С, %

Поправка на отклонение расхода питательной воды через п.в.д.



Т-7б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ ПАРА И ТЕПЛА НА ОТКЛОНЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ОТ НОМИНАЛЬНЫХ

Тип К-100-90 (ВК-100-5) ЛМЗ

Поправка к расходу пара и тепла на изменение нагрева воды в питательном электронасосе

Поправка на отпуск 1 Гкал/ч бойлерной установкой

а) К расходу пара

б) К расходу тепла



Т-7б

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

ПОПРАВКИ К РАСХОДУ ПАРА И ТЕПЛА НА ОТКЛОНЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ОТ НОМИНАЛЬНЫХ

Тип К-100-90 (ВК-100-5) ЛМЗ

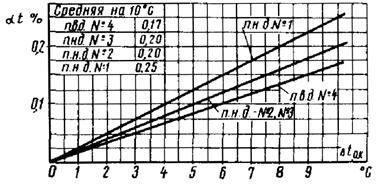

Поправка к расходу пара и тепла на недогрев конденсата и питательной воды

tном = f(Dо) - график Т-5а

Поправка на недогрев питательной воды в п.в.д. № 5


Даты

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА №

ГРЭС (ТЭЦ) __________ РУ (ЭК) __________ Глав __________

Тип К-100-90 (ВК-100-5) ЛМЗ



изготовления



установки



характеристики



I. Основные данные завода-поставщика ЛМЗ



Nнэ кВт

Dно т/ч

 кВт

 т/ч

Ро ат

tо °С

Р2 ат

Цилиндр высокого давления

Цилиндр низкого давления

Регулирование



100000

110000

90

500

0,035

Двухвенечная регулирующая ступень + 11 ступеней давления

Двухпоточный по 5 ступеней в потоке

Сопловое



Удельные расходы тепла (гарантийные) ккал/кВт×ч, при Nэ, МВт

Конечная температура регенеративного подогрева (по гарантиям), °С, при Nэ, МВт

Температура охлаждающей воды на входе, °С

Расход охлаждающей воды, м3

Поверхность двух конденсат торов, м2

Частота вращения, об/мин



80

90

100

80

90

100

10

16000

5500

3000

2275

2265

2250



II. Данные испытания ________________ от _________________



Нагрузка, кВт

80000

90000

100000

110000



Условия

Давление свежего пара, ат

¬ 90 ®



Температура свежего пара, °С

¬ 500 ®



Энтальпия свежего пара, ккал/кг

¬ 809,3 ®



Давление отработавшего пара, ат

¬ 0,06 ®



Температура питательной воды после подогревателей, °С

213,5

218,5

222

226,3



Энтальпия питательной воды после подогревателей, ккал/кг

218,3

223,7

227,5

232,4



Потребление тепла свежим паром, ккал/кг

591,0

585,6

581,8

576,9



Часовой расход свежего пара, т/ч

320,7

360,3

400,1

443,5



Удельный расход свежего пара, кг/кВт×ч

4,01

4,00

4,00

4,03



Часовой расход тепла, Гкал/ч

189,3

211,0

232,78

255,9



Удельный расход тепла, ккал/кВт×ч

2367

2344

2328

2326



Дополнительный прирост, Гкал/тыс. кВт×ч

2,17

2,31



Часовой расход холостого хода, Гкал/ч

15,7



III. Изменение состояния оборудования и расхода тепла



Дата

Изменение состояния оборудования

Изменение расхода тепла

Срок восстановления

Примечание





IV. Расход на пуск турбоагрегата _____________ Гкал

Продолжительность пуска _______ ч ________ мин

___________ 19 ___ г.

Главный инженер _____________

Начальник производственно-технического отдела _______________________







ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА

СВОДКА НОРМ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ

Тип К-100-90 (ВК-100-5) ЛМЗ

№ п.п.

Наименования норм

Типовой график

По расходу пара

По расходу тепла

Единица измерения

До I излома

После I излома

После II излома

Единица измерения

До излома

После излома

I

Характеристика при постоянном давлении (вакууме) в конденсаторе

Т-1

1

Часовой расход холостого хода

т/ч

15,3

Гкал/ч

15,7

2

Дополнительный удельный расход (прирост)

т/МВт×ч

3,77

3,96

4,34

Гкал/МВт×ч

2,17

2,31

3

Излом характеристики

т/ч

241,5

397,5

Гкал/ч

231,4

МВт

60,0

99,4

МВт

99,4

4

Условия характеристики:

а) давление свежего пара и по ступеням

Т-4а, Т-4б

ат

90

90

б) температура свежего пара

°С

500

500

в) давление отработавшего пара в конденсаторе

ат

0,06

0,06

г) температура питательной воды

Т-5а, Т-5б

д) количество питательной воды

Dпит = Dо

Dпит = Dо

II

Характеристика при постоянном расходе и температуре охлаждающей воды: W = 16000 м3/ч; tо.в = 15 °С и параметрах П-4

Т-2

5

Часовой расход холостого хода

т/ч

4,97

Гкал/ч

7,06

6

Дополнительный удельный расход (прирост)

т/МВт×ч

3,81

4,05

4,55

Гкал/МВт×ч

2,23

2,42

7

Излом характеристики

т/ч

241,5

397,5

Гкал/ч

231,4

МВт

62,08

100,6

МВт

100,6

8

Давление (вакуум) отработавшего пара в конденсаторе

Т-6

III

Поправки на отклонение параметров:

Т-7

а) на 1 ат свежего пара:

при увеличении

при снижении

%

±0,06

%

±0,105

б) на 10 °С свежего пара:

при увеличении

при снижении

%

±1,4

%

±0,32

в) на + 0,01 ат отработавшего пара в конденсаторе в пределах линий I-I - II-II графика

кВт

±945

кВт

±945

т

3,56

3,74

4,10

Гкал

2,05

2,18

г) на ±10 °С питательной воды

%

±1,47

±0,36

д) на ±10 % питательной воды

%

±0,75

±0,22

е) на 1 °С охлаждающей воды в % к расходу пара и тепла

Нагрузка, мВт

58

60

65

75 - 80

85 - 100

101 - 110

Пределы температуры воды:

0 - 5 °С

0,03

0,03

0,010

0,02

0,01

0,01

5 - 10 °С

0,07

0,06

0,05

0,03

0,02

0,02

10 - 15 °С

0,17

0,16

0,14

0,09

0,08

0,08

15 - 20 °С

0,28

0,28

0,28

0,23

0,19

0,20

20 - 25 °С

0,40

0,40

0,40

0,36

0,32

0,34

25 - 30 °С

0,48

0,48

0,48

0,47

0,43

0,46


Даты

ТИПОВАЯ ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ТУРБОАГРЕГАТА «НЕТТО»

ГРЭС __________ РУ _____________ ГЛАВ _____________

Тип К-100-90 (ВК-100-5) ЛМЗ



изготовления



установки



характеристики



Условия характеристики:

1. Параметры и тепловая схема-график Т-1

2. Напор циркуляционных насосов - 15 м вод. ст.



Мощность на клеммах генератора, МВт

50

65

90

100

105

110



Расход электроэнергии на собственные нужды, МВт

1,17

1,19

1,25

1,28

1,29

1,30



Мощность «нетто», МВт

48,83

63,81

88,75

98,72

103,71

108,70



Изменение мощности «нетто», МВт

14,98

24,94

4,99

4,99



Расход тепла турбоагрегатом, Гкал/ч

124,200

156,750

211,000

232,784

244,334

255,884



Расход тепла на собственные нужды, Гкал/ч



Полный расход тепла турбоагрегатом, Гкал/ч

124,71

157,26

211,51

233,294

244,844

256,394



Изменение полного расхода тепла, Гкал/ч

32,55

54,25

11,55

11,55



Относительный прирост полного расхода тепла, Гкал/МВт×ч

2,173

2,175

2,315

2,315



Средний относительный прирост полного расхода тепла, Гкал/МВт×ч

2,174

2,315



Расход тепла холостого хода, Гкал/ч

¬ 18,56 ®

Уравнение расхода тепла по мощности «нетто», Гкал/ч

Q1э = 18,56 + 2,174  + 0,141 ( - 98)



Поправка к расходу тепла на изменение напора циркуляционных насосов, %



Напор насосов, м вод. ст.

Мощность «нетто», МВт



50

65

90

100

105

110



5

-1,12

-0,90

-0,66

-0,64

-0,62

-0,58



10

-0,56

-0,45

-0,33

-0,32

-0,31

-0,29



15

0

0

0

0

0

0



20

0,56

0,45

0,33

0,32

0,31

0,29





Приложение

Типовая энергетическая характеристика1 отражает среднюю экономичность турбоагрегата К-100-90/ВК-100-5/ЛМЗ после капитального ремонта, работающего при номинальных параметрах пара, полностью включенной регенерации высокого и низкого давлений и при следующих условиях:

- при нагрузках ниже 89 МВт деаэратор 6 ат* питается паром II отбора, а при нагрузках выше 89 МВт нормальный режим работы деаэратора обеспечивается понижением температуры основного конденсата, поступающего в деаэратор после п.н.д. № 3;

1 При составлении характеристики использована i-S-диаграмма ВТИ (Госэнергоиздат, 1958).

* Здесь и ниже в приложении, а также в графиках приводится абсолютное давление.

- испарительная и бойлерная установки отключены;

- внешние потребители пара регенеративных отборов отключены.

На отклонение условий эксплуатации турбоагрегата от принятых для построения типовой энергетической характеристики даны поправочные кривые (график Т-7):

- к расходу свежего пара при постоянной мощности;

- к расходу тепла (к удельному расходу тепла) при постоянной мощности.

Характеристики турбоагрегата в условиях эксплуатации определяются введением к основным зависимостям типовой энергетической характеристики Qо = f1(Nт); Dо = f2(Nт); qо = f3(Nт), как «брутто», так и «нетто», соответствующих поправок на переход от условий построения типовой характеристики к эксплуатационным условиям.

При наличии двух и более отклонений в условиях работы турбоагрегата от номинальных поправки алгебраически суммируются.

При введении поправок на отклонение параметров и тепловой схемы турбоагрегата от номинальных необходимо учитывать следующее:

1. Поправка к расходу пара и тепла на температуру входящей охлаждающей воды справедлива только при работе турбоагрегата с W = 16000 м3/ч.

2. Номинальное повышение энтальпии питательной воды в питательном насосе составляет 5,3 ккал/кг, что соответствует расходу электроэнергии на подачу 1 т воды 6,84 кВт×ч/т. Изменение повышения энтальпии питательной воды в насосе на 1 ккал/кг соответствует изменению удельного расхода электроэнергии на подачу питательной воды на 1,3 кВт×ч/т.

3. Работа испарительной установки при подаче химически очищенной воды в схему турбоагрегата с tх = 40 °С и подогреве дистиллята испарительной установки в схеме регенерации турбоагрегата приводит на каждые 10 т/ч производительности при сохранении мощности турбины к:

- увеличению расхода пара турбиной, DDо = 1,2 т/ч;

- уменьшению расхода тепла турбиной, DQо = 1,1 Гкал/ч.

Указанные поправки к расходу пара и тепла следует вводить, если работа испарительной установки вызвана отпуском котлом пара внешнему потребителю и на собственные нужды или продувкой котла, а также наличием потерь пара и воды в схеме соседних турбоагрегатов.

При наличии на станции потерь пара и воды следует иметь в виду, что уменьшение потерь на 1 т/ч обеспечивает в среднем экономию 60 кг условного топлива (Инструкция и методические указания по нормированию удельных расходов топлива на тепловых электростанциях. БТИ ОРГРЭС, 1966).

Пример. Определить расход тепла турбоагрегатом «брутто», если Nт = 100 МВт, Р2 = 0,04 ат, расход электроэнергии на подачу питательной воды Эп.н = 5,84 кВт×ч/т; испарительная установка включена, Dисп = 20 т/ч.

1. По графику Т-1 определяются расходы пара и тепла при нормальных условиях

Qо = 232,784 Гкал/ч; Dо = 400,1 т/ч; Dч.н.д. = 0,78×Dо = 313 т/ч.

2. По графику Т-7 при Dч.н.д. = 313 т/ч определяется DNР2 = 1,34 МВт (от 0,06 до 0,04 ат).

По графику Т-1 определяется изменение расхода тепла турбоагрегатом при изменении мощности на 1,34 МВт (от 100 МВт до 100 - 1,34 = 98,66 МВт)

DQР2 = -1,34×2,17 - 0,14×0,6 = -2,994 Гкал/ч;

a QР2 =  = -1,29 %.

3.  = 6,84 кВт×ч/т; DЭп.н = -1 кВт×ч /т.

Определяется уменьшение прироста энтальпии питательной воды в питательном насосе

D(Diпэн) = -  = -0,77 ккал/кг.

По графику Т-7 определяется увеличение расхода тепла турбоагрегатом

a = 0,12×0,77 = 0,09 %.

4. Уменьшение расхода тепла турбоагрегатом из-за работы испарительной установки

DQисп = -1,1× = -1,1× = -2,2 Гкал/ч;

a Qисп = - = -0,94 %.

5. Определяется суммарное изменение расхода тепла турбоагрегатом

SaQ = aQР2 + a + aQисп = -1,29 + 0,09 - 0,94 = -2,14 %.

6. Определяется расход тепла турбоагрегатом при указанных условиях его работы

 = Qо(1 + ) = 232,784(1 - ) = 227,802 Гкал/ч.

Типовая энергетическая характеристика «нетто»" турбоагрегата К-100-90(ВК-100-5) ЛМЗ построена для следующих условий:

- параметры и тепловая схема установки - график Т-1;

- напор, развиваемый циркуляционными насосами - 15 м вод. ст.;

- расход циркуляционной воды - 16000 м3/ч;

- к.п.д. циркуляционного насоса - 70 %;

- расход тепла на собственные нужды турбоагрегата составляет 0,51 Гкал/ч (0,2 % от расхода тепла турбоагрегатом при номинальной мощности);

- расход электроэнергии на собственные нужды турбоагрегата учитывает работу насосов (циркуляционного, конденсатного, подъемного п.н.д. № 2, газоохладителей), затраты на электроцех и освещение, равные 20 кВт, а также потери в трансформаторах собственных нужд, равные 3 %.

Расход тепла «нетто» турбоагрегатом определяется следующим аналитическим выражением:

Q¢э = 18,56 + 2,174  + 0,141 ( - 98) Гкал/ч.                                (1)

При отличии напора, развиваемого циркуляционными насосами, от принятого за номинальный (15 м вод. ст.) к полному расходу тепла «нетто» вводится поправка, приведенная в Типовой энергетической характеристике турбоагрегата «нетто».

Пользование характеристикой «нетто» и поправками к расходу тепла «нетто» на изменение напора циркуляционных насосов поясняется на следующем примере.

Мощность турбоагрегата  = 100 МВт, напор, развиваемый циркуляционными насосами, Нн = 20 м вод. ст. Определить расход тепла турбоустановкой «нетто».

1. Определяем по уравнению (1) расход тепла «нетто» при Нн = 15 м вод. ст.

Qэ = 236,242 Гкал/ч.

2. Определяем поправку к расходу тепла «нетто» aQнт = 0,32 %.

3. Расход тепла «нетто» при напоре циркуляционных насосов 20 м вод. ст.

Q1э20 = 236,242 (1 + ) = 236,998 Гкал/ч.

При определении нормы расхода тепла с помощью типовой энергетической характеристики, кроме поправок на отклонение условий работы турбоагрегата от номинальных, вводится допуск на ухудшение состояния оборудования в межремонтный период. Величина указанного допуска определяется «Инструкцией и методическими указаниями по нормированию удельных расходов топлива на тепловых электростанциях».
