МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНИИПРОЕКТ

ВСЕСОЮЗНЫЙ ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИИ
И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
«СЕЛЬЭНЕРГОПРОЕКТ»







РУКОВОДЯЩИЕ МАТЕРИАЛЫ
ПО ПРОЕКТИРОВАНИЮ ЭЛЕКТРОСНАБЖЕНИЯ
СЕЛЬСКОГО ХОЗЯЙСТВА

ноябрь

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
по расчету электрических нагрузок в сетях 0,38 - 110 кВ
сельскохозяйственного назначения







СОДЕРЖАНИЕ

1. Общие положения

2. Нагрузка на вводах к потребителям

3. Расчет электрических нагрузок в сетях 0,38 - 110 кВ

4. Расчет электрических нагрузок в сетях 0,38 - 110 кВ без применения ЭВМ

Приложение 1. Справочные материалы по режимным показателям активных и реактивных нагрузок сельскохозяйственных потребителей

Приложение 2. Таблицы исходных данных и инструкция по их заполнению

Приложение 3. Определение статистических характеристик активных и реактивных нагрузок

Приложение 4. Рекомендации по определению расчетных электрических нагрузок на вводах в здания и сооружения животноводческих комплексов и других сельскохозяйственных объектов

Приложение 5. Рекомендации по определению нагрузок электротеплоснабжения

Приложение 6. Определение коэффициента роста нагрузок на подстанциях 35/10 кВ

Приложение 7. Определение существующей нагрузки трансформаторных подстанций 10/0,4 кВ при отсутствии непосредственных замеров нагрузки этих подстанций

Приложение 8. Примеры расчета нагрузок электрических сетей







Настоящие "Методические указания по расчету электрических нагрузок в сетях 0,38 - 110 кВ сельскохозяйственного назначения" (далее - Методические указания) вводятся в действие взамен "Методики определения электрических нагрузок для расчета электрических сетей сельскохозяйственного назначения" (РУМ-8, Сельэнергопроект, 1971).

Методические указания отличаются от применявшейся ранее методики способом определения расчетных нагрузок на участках сети, унификацией исходных данных для расчета сетей на различных стадиях проектирования, учетом фактической загрузки действующих трансформаторов, повышенными нормами освещения, расширенным перечнем объектов с указанием их нагрузок, упрощенным способом сбора исходной информации для проектов и схем сетей 10 - 110 кВ.

Новые Методические указания позволяют снизить трудозатраты на подготовку исходных данных для расчета сетей 10 - 110 кВ, повысить точность определения нагрузок, снизить затраты на строительство сетей благодаря учету фактической загрузки трансформаторов.

В методических указаниях приводится справочный материал, содержащий необходимые для расчетов режимные показатели и вероятностные характеристики электрических нагрузок потребителей.

Методические указания разработаны Украинским отделением института "Сельэнергопроект" на основании научно-исследовательских работ по режимам электропотребления в сельском хозяйстве. В исследованиях режимов электропотребления принимали участие УзНИИЭиА, Латвийская СХА, ВИЭСХ, МИИСП им. В.П. Горячкина, ДВЦИ им. В.В. Куйбышева, Грузинский СХИ, Свердловский СХИ, институты Энергопроект (НРБ) и Энергетики (ПНР).

Основные положения Методических указаний разработали инженеры Бебко В.Г., Буц А.Н., Лазаренко Н.И., к.т.н. Меженный С.Я., инженеры Равуцкий С.С., Сергеев Г.А., Стафийчук В.Г., к.т.н. Цвях В.М.

При подготовке Методических указаний учтены замечания и предложения специалистов Центрального производства и всех отделений института "Сельэнергопроект", а также специалистов АКХ им. К.Д. Памфилова, ВИЭСХ, Главгосэкспертизы Госстроя СССР, Гипронисельхоза, Гипронисельпрома, Гипросеалхозпрома, МИИСП им. В.П. Горячкина, ЦНИПТИМЭЖ, ЦНИИЭПптицепрома, ЦНИИЭПовцепрома, Энергосельпроекта, ЭНИН им. Г.М. Кржижановского.

Окончательная редакция Методических указаний подготовлена к изданию комиссией: Сумин Г.Ф. (председатель, Сельэнергопроект), Меркелов Г.Ф. (зам. председателя, Сельэнергопроект), Афанасьева Е.И. (AKХ им. К.Д. Памфилова), Гужва Н.А. (Гипронисельхоз), Калинин В.И. (Главгосэкспертиза Госстроя СССР), Карпенно A.M. (Сельэнергопроект), Комаров Д.Т. (управление электрификации сельского хозяйства Минэнерго СССР), Кондратьев В.В. (Поволжское отделение Сельэнергопроекта), Левин М.С. (МИИСП им. В.П. Горячкина), Пирхавка П.Я. (ВИЭСХ), Сахнов В.Ф. (Казахское отделение Сельэнергопроекта), Стафийчук В.Г. (Украинское отделение Сельэнергопроекта), Толстой Л.H. (Главниипроект Минэнерго СССР), Файбисович Д.Л. (Энергосетьпроект), Цвях B.М. (Украинское отделение Сельэнергопроекта).

Методические указания одобрены Научно-техническим советом Минэнерго СССР, протокол от 19.02.81 № 24 подписан зам. председателя НТС т. Александровым А.П. и председателем секции НТС академиком ВАСХНИЛ т. Будзко И.А.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Методические указания (МУ) предназначены для определения электрических нагрузок при составлении проектов вновь сооружаемых и реконструируемых электрических сетей напряженней 0,38 - 110 кВ сельскохозяйственного назначения, а также при разработке схем перспективного развития сетей.

1.2. В основу метода определения нагрузок при расчете электрических сетей сельскохозяйственного назначения положено суммирование расчетных нагрузок, представленных в вероятностной форме на вводах потребителей или на шинах трансформаторных подстанций. Расчетные нагрузки жилых домов в сетях 0,38 кВ определяются с учетом достигнутого уровня электропотребления на внутриквартирные нужды, а производственных, общественных и коммунальных потребителей - по нормам. Расчетные нагрузки в сетях 10 - 110 кВ определяются с учетом достигнутой к исходному году фактической загрузки действующих трансформаторных подстанций.

1.3. Все необходимые режимные показатели и вероятностные характеристики расчетных нагрузок содержатся под соответствующими шифрами в справочном материале настоящих МУ и в памяти ЭВМ. В приложениях к МУ даны рекомендации по шифровке расчетных нагрузок, принятых по проектам или других материалам.

1.4. Методические указания составлены с учетом применения ЭВМ при проектировании электрических сетей.

1.5. В МУ приняты следующие определения:

1.5.1. Расчетной нагрузкой считается наибольшее из средних значений полной мощности за промежуток 30 минут (получасовой максимум), которое может возникнуть на вводе к потребителю или в питающей сети в расчетном году с вероятностью не ниже 0,95.

Различаются дневные и вечерние расчетные активные (реактивные) нагрузки.

За расчетную нагрузку для выбора сечений проводов или мощности трансформаторных подстанций принимается большая из величин дневной или вечерней расчетных нагрузок, подученных на данном участке линии или подстанции.

Потери или отклонения напряжения в сетях рассчитываются отдельно для режима дневных и вечерних нагрузок.

1.5.2. Коэффициентом роста нагрузок называется отношение нагрузок расчетного и исходного годов. Расчетным годом считается последний год расчетного периода, на который определяется уровень нагрузок и другие параметры электроустановок. Исходным годом считается последний год, за который имеются данные о существующих нагрузках и электропотреблении.

1.5.3. Коэффициент одновременности представляет собой отношение величины совмещенной максимальной нагрузки в сумме максимумов нагрузок отдельных потребителей или их групп.

1.5.4. Коэффициент участия в дневном (вечернем) максимуме нагрузок показывает, какая часть максимальной нагрузки пригодится на дневной (вечерний) максимум нагрузки.

1.5.5. Сельским жилим домом при расчете нагрузок считается одноквартирный дом или квартира в многоквартирном доме, имеющие отдельный счетчик электроэнергии.

Все другие используемые в Методике понятия соответствуют общепринятой терминологии действующих и руководящих материалов по электроснабжению промышленных и сельскохозяйственных потребителей.

2. НАГУЗКИ НА ВВОДАХ К ПОТРЕБИТЕЛЯМ

2.1. При проектировании наружных сетей 0,38 кВ расчетные нагрузки, приведенные к вводу в сельский жилой дом, и удельное перспективное электропотребление на внутриквартирные нужды определяются по номограмме (Рис. 2.1), исходя из существующего внутриквартирного электропотребления с учетом динамики его роста до расчетного года.

При использовании номограммы (Рис. 2.1) следует учитывать, что исходные данные, как правило, берутся за предыдущий исходный год, а ввод объекта в эксплуатацию наступает не ранее, чем через год после составления проекта. Поэтому расчетный год определяется прибавлением двух лет к расчетному периоду. Например, при пятилетнем расчетном периоде расчетным годок будет 7-й год, а при десятилетнем - 12-й год.

Величина внутриквартирного потребления электроэнергии принимается по данным обследования (Приложение 1). Если к расчетному году населенный пункт намечено газифицировать (на природном газе), то полученную по номограмме (Рис. 2.1) величину расчетной нагрузки и электропотребления следует снижать на 20 %.

Рис. 2.1. Удельная расчетная нагрузка на вводе в сельский дом
и перспективное потребление электроэнергии на внутриквартирные нужды
в зависимости от существующего уровня электропотребления.

2.2. Для выбора сечений проводов ввода и внутренних сетей расчетные нагрузки на вводе в квартиру принимаются в соответствия с "Указаниями по проектированию электрооборудования жилых зданий" (СН 297-81).

2.3. При проектировании внешних сетей 0,38 кB расчетные нагрузки на вводе сельских жилых домов с электроплитами принимаются равными 6 кВт, а с электроплитами и водонагревателями - 7,5 кВт.

2.4. Нагрузки бытовых кондиционеров учитывается путем увеличения расчетных нагрузок на вводах хилых домов на 1 кВт.

2.5. Для вновь электрифицируемых населенных пунктов, а также при отсутствии сведений об электропотреблении в электрифицированных домах расчетная нагрузка на вводах в дома принимается:

а) в населенных пунктах с преимущественно старой застройкой (более 60 % домов, построенных свыше 20 лет назад) с газификацией - 1,5 кВт, без газификации - 1,8 кВт;

б) с преимущественно новой застройкой с газификацией - 1,8 кВт, без газификации - 2,2 кВт;

в) для вновь строящихся благоустроенных квартир в городах, поселках городского типа, поселках при крупных животноводческих и других комплексах с газификацией - 4 кВт, без газификации - 5 кВт.

2.6. Расчетные нагрузки на вводе в многоквартирный дом и нагрузки группы одноквартирных домов определяется по формуле

где  - число квартир в доме или одноквартирных домов в группе;

 - среднее значение (математическое ожидание) максимальной активной нагрузки, кВт;

 - среднее квадратическое отклонение максимальной активной нагрузки от ее средней величины, кВт;

 - коэффициент надежности (обеспеченности) расчета.

2.7. Расчетные нагрузки на вводах в производственные, общественные и коммунальные предприятия, здания и сооружения принимаются по данным таблицы П.1.1 Приложения 1.

В качестве исходных данных для расчетов на ЭВМ служат максимальные расчетные нагрузки или установленные мощности по таблице П.1.1 под соответствующим шифром.

Нагрузки потребителя, отличающегося величиной установленной мощности от соответствующего потребителя по таблице П.1.1, определяются экстраполяцией или интерполяцией (Приложение 1).

Если при заполнении формы негодных данных встретится потребитель, наименование которого отсутствует в таблице П.1.1, то принимается шифр аналогичного по режиму работы потребителя.

По мере появления новых потребителей проектные организации при наличии соответствующих обоснований могут по согласованию с институтом "Сельэнергопроект" вносить дополнительные сведения о нагрузках потребителей в таблицы П.1.1 и П.1.2 Приложения 1. Их статические характеристики определяются экспериментальным путем согласно Приложению 3.

2.8. Расчетные нагрузки животноводческих комплексов принимаются по действующим проектам, а при их отсутствии - по таблице П.1.1 Приложения 1.

2.9. Электротепловые нагрузки для технологических нужд животноводческих помещений и ферм (комплексов) - местный обогрев молодняка, нагрев воды, обогрев инкубаторов и др. - учтены в нормативах, приведенных в таблице П.1.1 Приложения 1.

Электроэнергия для теплоснабжения - обогрев закрытого грунта, подогрев приточного воздуха систем вентиляции животноводческих помещений, обогрев помещений для обслуживающего персонала - может применяться при наличии соответствующих технико-экономических обоснований и соблюдении действующих директивных указаний. Электрические нагрузки электротеплоснабжения животноводческих ферм, парников и теплиц с электрообогревом принимаются по таблице П.1.2 Приложения 1 с учетом рекомендаций Приложения 5.

2.10. Расчетные нагрузки на вводах к потребителям, имеющим только электроосвещение и до 3-х силовых электроприемников, приближенно могут быть приняты равными арифметической сумме установленных мощностей электроприемников и освещения.

2.11. Нагрузки уличного освещения в сельских населенных пунктах определяются по нормам таблицы 2.1.

Таблица 2.1

Нормы* нагрузок уличного освещения

Характеристика улицы

Норма средней освещенности, лк

Рекомендуемые светильники

Удельная мощность установки, Вт/м

Поселковые улицы с асфальтобетонными и переходными типами покрытий

4

СЗПР-250

РКУ-250

ширина проезжей части

5 - 7 м

4,5 - 6,5

9 - 12 м

6,0 - 8,0

4

СПО-500

НСУ-200

5 - 7 м

11,0

9 - 12 м

13,0

Поселковые дороги и улицы с покрытиями простейшего типа

2

СПО-200

НСУ-200

НКУ-200

ширина проезжей части

5 - 7 м

5,5

9 - 12 м

7,0

Улицы и дороги местного значения и пешеходные

1

СПО-200

НКУ-200

шириной

5 - 7 м

3,0

9 - 12 м

4,5

* Рассчитаны согласно ВСН-23-75 Госгражданстроя

Примечания:

1. При использовании газоразрядных светильников типа СЗПР, РКУ и др. меньшая норма берется при высоте подвеса светильников 8,5 м, большая - при 10 м и выше.

2. Установленная мощность осветительных установок с газоразрядными источниками света рассчитана с учетом потерь в пускорегулирующей аппаратуре (ПРА).

3. Покрытия переходного типа - грунтоасфальтовые, грунтощебеночные, грунтогравийные, щебеночные, гравийные и шлаковые, обработанные вяжущими материалами; мостовые из булыжного и колотого камня.

4. Покрытия простейшего типа - грунтовые, улучшенные минеральными материалами; гравийные, щебеночные и шлаковые.

Нагрузка наружного освещения территория хозяйственных центров (дворов) принимается из расчета 250 Вт на помещение и 3 Вт на погонный метр длины периметра хоздвора.

Расчетная нагрузка наружного освещения площадей общественных и торговых центров принимается по норме 0,5 Вт/м2 площади.

2.12. Расчетные нагрузят прочих потребителей в сельской местности принимаются из проектов электроснабжения этих объектов или по заявкам. В заявке должны быть указаны суммарная установленная мощность электроприемников, расчетная дневная и вечерняя нагрузка, коэффициент мощности (cos j) предприятия в дневной и вечерний максимум нагрузки, сменность и сезонность его работы.

Расчетные нагрузки прочих предприятий должны быть рассчитаны заявляющей организацией по действующим отраслевым указаниям, о чем делается отметка в заявке.

Для ориентировочного определения нагрузок отдельных прочих предприятий используются данные таблицы П.1.3 Приложения 1.

Потребители, расчетные нагрузки которых определены по п.п. 2.10 и 2.12, шифруются по таблице П.1.1 Приложения 1 применительно к потребителям с аналогичным режимом работы.

3. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК В СЕТЯХ 0,38 - 110 КВ

3.1. Расчетные активные (реактивные) дневные и вечерние нагрузки на участках линий 0,38 - 110 кВ на шинах соответствующих подстанций при разработке проектов сетей 0,38 - 110 кВ, схем развития сетей 10 кВ районов электрических сетей (РЭC) и схем перспективного развития сетей 35 - 110 кВ определяются на ЭВМ по формулам:

где  - среднее значение (математическое ожидание) дневной или вечерней нагрузки на вводе i-гo потребителя, на i-м участке линии, на шинах i-ой подстанции, кВт, квар;

 - среднее квадратическое отклонение соответствующей нагрузки, кВт, квар;

 - коэффициент надежности (обеспеченности) расчета, при вероятности 0,975, .

3.2. При проектировании сетей 0,38 кВ расчетные нагрузки жилых домов определяются согласно п.п. 2.1, 2.3 ... 2.5, а нагрузки общественных, коммунальных и производственных потребителей принимаются по п.п. 2.7 ... 2.10.

3.3. Суточные и сезонные изменения нагрузок при суммировании учитываются режимные показателями. Режимные показатели нагрузок для потребителей, приведенных в таблице П.1.1 Приложения 1 (математическое ожидание максимальной активной и реактивной нагрузки, их среднее квадратическое отклонение, коэффициенты дневного и вечернего максимумов, коэффициенты сезонности и др.), являются константами программы.

3.4. При проектировании сетей 10 - 110 кВ расчетные нагрузки определяются исходя из существующей загрузки трансформаторов подстанций и нагрузок вновь вводимых потребителей.

3.5. Расчетные нагрузки сетей 10 кВ, как при составлении проектов (рабочих проектов), так и при разработке схем развития электрических сетей сельскохозяйственного назначения 6 - 20 кВ РЭС, определяются по коэффициентам роста исходя из существующих нагрузок трансформаторных подстанций 6 - 20/0,4 кВ (ТП), а также нагрузок вновь вводимое потребителей, требующих установки ТП.

3.6. Расчетные нагрузки существующих подстанций 10/0,4 кВ на расчетный год определяются по формуле:

где  - существующая нагрузка на ТП в исходном году, кВт;

 - коэффициент роста нагрузок.

3.7. Существующие нагрузки ТП определяются по данным замеров максимальной мощности или по годовому потреблению электроэнергии, а при отсутствии этих данных по замерам максимальной нагрузки линии 10 кВ (Приложение 7).

3.8. Коэффициент роста нагрузок для существующих ТП принимается в зависимости от вида потребителей:

Вид потребителей

Расчетный год

5

7

10*

12*

Коммунально-бытовые

1,2

1,3

1,8

2,0

Производственные

1,3

1,4

2,1

2,4

Смешанные и прочие несельскохозяйственные

1,3

1,4

2,0

2,2

* Коэффициенты роста нагрузок на 10-й и 12-й год учитывает нагрузки всех потребителей, включая новые.

Для электрических нагрузок ТП, питающих законченные строительством животноводческие комплексы, неперспективные населенные пункты и другие потребители, развитие которых не намечается, коэффициент роста принимается равным 1.

3.9. Расчетные нагрузки новых потребителей (крупные механизированные фермы, животноводческие комплексы и др.) принимаются по проектам этих потребителей или по таблицам П.1.1 и П.1.3 Приложения 1.

3.10. Для расчета сетей 10 кВ нагрузки существующих и вновь вводимых подстанций 10/0,4 кВ (п.п. 3.6, 3.9) шифруются в соответствии с таблицей П.1.4.

3.11. Расчетные нагрузки сетей 35 - 110 кВ, как при составлении проектов (рабочих проектов), так и при разработке схем развития сетей 35 - 110 кВ, определяется по результатам расчетов нагрузок сетей 10 кВ или исходя из существующих нагрузок трансформаторных подстанций 110 - 35/10 кВ и коэффициентов их роста с учетом новых крупных потребителей (животноводческие комплексы, птицефабрики, тепличные комбинаты, объекты Минводхоза, а также другие потребители с расчетной нагрузкой более 250 кВт) аналогично п. 3.6.

3.12. Существующая нагрузка подстанций 110 - 35/10 кВ определяется по замерам (Приложение 2, таблица П.2.4).

3.13. Коэффициент роста нагрузок на расчетный год для существующих подстанций 110 - 35/10 кВ принимается в зависимости от прогноза электропотребления по рассматриваемой области (краю, республике) (Приложение 6).

3.14. Суммирование нагрузок подстанций производится с учетом их суточных графиков. Графики нагрузок и их характеристики приведены в таблицах П.1.6 … П.1.29 Приложения 1.

4. РАСЧЕТ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК В СЕТЯХ 0,38 - 110 кВ
БЕЗ ПРИМЕНЕНИЯ ЭВМ

4.1. Расчет электрических нагрузок сетей 0,38 - 110 кВ без применения ЭВМ производится исходя из расчетных нагрузок на вводе потребителей (раздел 2), на шинах подстанций (Приложение 2, таблицы П.2.2…П.2.4) и соответствующих коэффициентов одновременности отдельно для дневного и вечернего максимумов (таблицы 4.1, 4.2, 4.3):

 кВт,

 кВт,

где  - расчетная дневная, вечерняя нагрузки на участке линии или шинах трансформаторной подстанции, кВт;

 - коэффициент одновременности;

 - дневная, вечерняя нагрузки на вводе i-го потребителя или i-го элемента сети, кВт.

Допускается определение расчетных нагрузок по одному режиму - дневному, если суммируются производственные потребители, или вечернему, если суммируется бытовые потребители. Коэффициенты дневного или вечернего максимума принимаются: для производственных потребителей , ; для бытовых потребителей: дома без электроплит - , ; дома с электроплитами - ,; для смешанной нагрузки - .

4.2. Расчетные электрические нагрязни потребителей суммируются с коэффициентами одновременности, приведенными:

в таблице 4.1 - в сетях 0,38 кВ;

в таблице 4.2 - в сетях 6 - 30 кВ;

в таблице 4.3 - в сетях 35 - 110 кВ.

Если нагрузки потребителей отличатся по величине более чем в 4 раза, суммирование их рекомендуется производить по:

таблице 4.7 - в сетях 0,38 кВ;

таблице 4.8 - в сетях 6 - 35 кВ.

Таблица 4.1

Коэффициенты одновременности для суммирования
электрических нагрузок в сетях 0,38 кВ

Наименование потребителей

Количество потребителей

2

3

5

7

10

15

20

50

100

200

500 и более

Жилые дома с удельной нагрузкой на вводе

до 2 кВт/дом

0,76

0,66

0,55

0,49

0,44

0,40

0,37

0,30

0,26

0,24

0,22

свыше 2кВт/дом

0,75

0,64

0,53

0,47

0,42

0,37

0,34

0,27

0,24

0,20

0,18

Жилые дома с электроплитами и водонагревателями

0,73

0,62

0,50

0,43

0,38

0,32

0,29

0,22

0,17

0,15

0,12

Производственные потребители

0,85

0,80

0,75

0,70

0,65

0,60

0,55

0,47

0,40

0,35

0,30

Таблица 4.2

Коэффициенты одновременности для суммирования
электрических нагрузок в сетях 6 - 20 кВ

Количество ТП

2

3

5

10

20

25 и более

Коэффициент одновременности (KO)

0,9

0,85

0,8

0,75

0,70

0,65

Таблица 4.3

Коэффициента одновременности для суммирования
электрических нагрузок в сетях 35 - 110 кВ

Количество подстанций 110 - 35/10 кВ или линии 35, 110 кВ

2

3

4 и более

Коэффициент одновременности (KO)

0,97

0,95

0,90

4.3. При смешанной нагрузке отдельно определяются нагрузки на участках сети с жилыми домами, с производственными, общественными помещениями и коммунальными предприятиями с использованием соответствующих коэффициентов одновременности. Суммирование нагрузок участков сети производится по таблице 4.7.

4.4. Полная мощность на участках сети 0,38 кВ определяется из расчетных активных нагрузок этих участков и соответствующих коэффициентов мощности (cos j), приведенных в таблице 4.5.

4.5. При наличии в зоне электроснабжения сезонных потребителей (парники, теплицы, орошения и т.п.) расчетные нагрузки сети определяются с учетом коэффициентов сезонности (Ксез.) согласно таблице 4.4.

Таблица 4.4

Коэффициенты сезонности сельскохозяйственных
потребителей

Вид потребителя

сезон

зима

весна

лето

осень

Традиционные потребители

1

0,8

0,7

0,9

Орошение

0 - 0,1

0,3 - 0,5

1

0,2 - 0,5

Закрытый грунт на электрообогреве

0,3

1

0

0

Осенне-летние потребители

0,2

0

1

1

При наличии данных о режимах работы электроустановок, отличающихся от приведенных в таблице 4.4, коэффициенты сезонности для отдельных зон могут уточняться проектными организациями.

Если суммарная нагрузка сезонных потребителей составляет от суммарной нагрузки традиционных потребителей более 20 % для весенних, 30 % для летних или 10 % для осенне-летних, то, кроме расчетного зимнего режима, заполняется расчет нагрузок для соответствующего сезона.

Таблица 4.5

Коэффициенты мощности сельскохозяйственных потребителей
и трансформаторных подстанций 10/0,4 кВ

Потребители, трансформаторные подстанции

Коэффициент мощности (cos j) и коэффициент реактивной мощности (tg j) в максимум нагрузки

дневной

вечерний

cos j

tg j

cos j

tg j

Животноводческие и птицеводческие помещения

0,75

0,88

0,85

0,62

То же, с электрообогревом

0,92

0,43

0,96

0,29

Отопление и вентиляция животноводческих помещении

0,99

0,15

0,99

0,15

Кормоцеха

0,75

0,88

0,78

0,80

Зерноочистительные тока, зернохронилище

0,70

1,02

0,75

0,88

Установки орошения и дренажа почвы

0,80

0,75

0,80

0,75

Парники и теплицы на электрообогреве

0,92

0,43

0,96

0,29

Мастерские, тракторные станы, гаражи для машин

0,70

1,02

0,75

0,88

Мельницы, маслобойки

0,80

0,75

0,85

0,62

Цеха по переработке сельскохозяйственной продукции

0,75

0,88

0,80

0,75

Общественные учреждения и коммунальные предприятия

0,85

0,62

0,90

0,48

Жилые дома без электроплит

0,90

0,48

0,93

0,40

Жилые дома с электроплитами и водонагревателями

0,92

0,43

0,96

0,29

Трансформаторные подстанции 10/0,4 кВ:









с производственной нагрузкой

0,70

1,02

0,75

0,88

с коммунально-бытовой

0,90

0,48

0,92

0,43

со смешанной нагрузкой

0,80

0,75

0,83

0,67

4.6. Значения естественного коэффициента мощности на участках сетей 10 - 110 кВ определяются в зависимости от соотношения расчетных нагрузок производственных потребителей РП к суммарной расчетной нагрузке PО по номограмме рис. 4.1. Расчетная нагрузка РО берется как сумма нагрузок производственных РП и коммунально-бытовых потребителей РКБ, которое определяются из расчетных нагрузок на шинах трансформаторных подстанций (Приложение 2).

4.7. Годовое потребление электроэнергии на шинах трансформаторной подстанции 10/0,4 кВ определяется приближенно по величине расчетной нагрузки и годовому числу часов ее использования (кроме сезонных потребителей) в соответствии с данными таблицы 4.6.

Таблица 4.6

Зависимость годового числа часов использования максимума
от расчетной нагрузки

Расчетная нагрузка, кВт

Число часов использования максимума (ТМ) при характере нагрузки

коммунально-бытовая

производственная

смешанная

до 10

900

1100

1300

10 - 20

1200

1500

1700

20 - 50

1600

2000

2200

50 - 100

2000

2500

2800

100 - 250

2350

2700

3200

более 250

2600

2800

3400

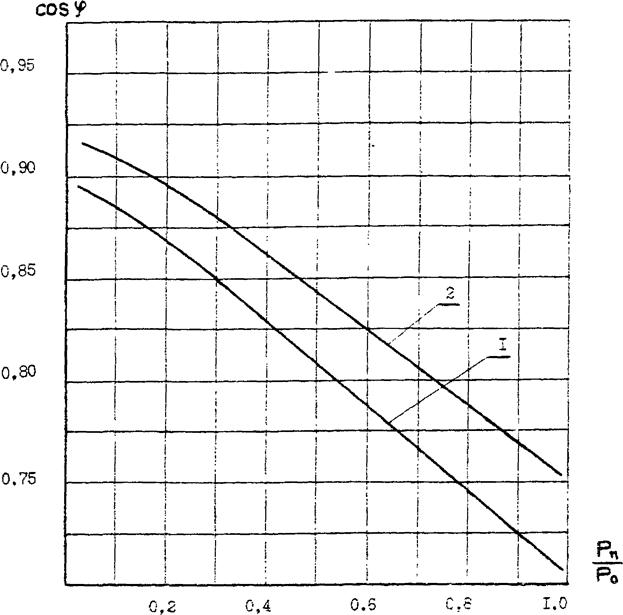

Рис. 4.1. Зависимость cos j от соотношения  в максимум нагрузок:
1 - дневной, 2 - вечерний

Таблица 4.7

Суммирование нагрузок в сетях 0,38 кВ

Р*

D Р**

Р

D Р

Р

D Р

Р

D Р

Р

D Р

Р

D Р

0,2

+ 0,2

19

+ 11,8

52

+ 35,4

100

+ 69,0

166

+ 120

232

+ 176

0,3

+ 0,2

20

+ 12,5

53

+ 36,1

102

+ 70

168

+ 122

234

+ 177

0,4

+ 0,3

21

+ 13,1

54

+ 36,8

104

+ 72

170

+ 123

236

+ 179

0,5

+ 0,3

22

+ 13,8

55

+ 37,5

106

+ 73

172

+ 124

238

+ 180

0,6

+ 0,4

23

+ 14,4

56

+ 38,2

108

+ 75

174

+ 126

240

+ 182

0,8

+ 0,5

24

+ 15,0

57

+ 38,9

110

+ 76

176

+ 127

242

+ 184

1,0

+ 0,6

25

+ 15,7

58

+ 39,6

112

+ 78

178

+ 129

244

+ 185

1,5

+ 0,9

26

+ 16,4

59

+ 40,3

114

+ 80

180

+ 130

246

+ 187

2,0

+ 1,2

27

+ 17,0

60

+ 41,0

116

+ 81

182

+ 132

248

+ 188

2,5

+ 1,5

28

+ 17,7

61

+ 41,7

118

+ 82

184

+ 134

250

+ 190

3,0

+ 1,8

29

+ 18,4

62

+ 42,4

120

+ 84

186

+ 136

252

+ 192

3,5

+ 2,1

30

+ 19,0

63

+ 43,1

122

+ 86

188

+ 138

254

+ 193

4,0

+ 2,4

31

+ 19,7

64

+ 43,8

124

+ 87

190

+ 140

256

+ 195

4,5

+ 2,7

32

+ 20,4

65

+ 44,5

126

+ 89

192

+ 142

258

+ 196

5,0

+ 3,0

33

+ 21,2

66

+ 45,2

128

+ 90

194

+ 144

260

+ 198

5,5

+ 3,3

34

+ 22,0

67

+ 45,9

130

+ 92

196

+ 146

262

+ 200

6,0

+ 3,6

35

+ 22,8

68

+ 46,6

132

+ 94

198

+ 148

264

+ 201

6,5

+ 3,9

36

+ 23,5

69

+ 47,3

134

+ 95

200

+ 150

266

+ 203

7,0

+ 4,2

37

+ 24,2

70

+ 48,0

136

+ 97

202

+ 152

268

+ 204

7,5

+ 4,5

38

+ 25,0

72

+ 49,4

138

+ 98

204

+ 153

270

+ 206

8,0

+ 4,8

39

+ 25,8

74

+ 50,2

140

+ 100

206

+ 155

272

+ 208

8,5

+ 5,1

40

+ 26,5

76

+ 52,2

142

+ 102

208

+ 156

274

+ 209

9,0

+ 5,4

41

+ 27,2

78

+ 53,6

144

+ 103

210

+ 158

276

+ 211

9,5

+ 5,7

42

+ 28,0

80

+ 55,0

146

+ 105

212

+ 160

278

+ 212

10

+ 6,0

43

+ 28,8

82

+ 56,4

148

+ 106

214

+ 161

280

+ 214

11

+ 6,7

44

+ 29,5

84

+ 57,8

150

+ 108

216

+ 163

282

+ 216

12

+ 7,3

45

+ 30,2

86

+ 59,2

152

+ 110

218

+ 164

284

+ 217

13

+ 7,9

46

+ 31,0

88

+ 60,6

154

+ 111

220

+ 166

286

+ 219

14

+ 8,5

47

+ 31,8

90

+ 62,0

156

+ 113

222

+ 168

288

+ 220

15

+ 9,2

48

+ 32,5

92

+ 63,4

158

+ 114

224

+ 169

290

+ 222

16

+ 9,8

49

+ 33,2

94

+ 64,8

160

+ 116

226

+ 171

292

+ 224

17

+ 10,5

50

+ 34,0

96

+ 66,2

162

+ 117

228

+ 172

294

+ 225

18

+ 11,2

51

+ 34,7

98

+ 67,6

164

+ 119

230

+ 174

296

+ 227



298

+ 228

300

+ 230

Р* - меньшая из слагаемых нагрузок,

D Р** - добавка к большей слагаемой нагрузке

Таблица 4.8

Суммирование нагрузок в сетях 6 - 35 кВ

Р*

D Р**

Р

D Р

Р

D Р

Р

D Р

Р

D Р

Р

D Р

1

+ 0,6

34

+ 23,6

84

+ 62,5

250

+ 194

580

+ 465

910

+ 749

2

+ 1,2

35

+ 24,4

86

+ 64,0

260

+ 204

590

+ 474

920

+ 758

3

+ 1,8

36

+ 25,2

88

+ 65,5

270

+ 212

600

+ 483

930

+ 767

4

+ 2,5

37

+ 26,0

90

+ 67,0

280

+ 220

610

+ 492

940

+ 776

5

+ 3,1

38

+ 26,8

92

+ 68,5

290

+ 228

620

+ 500

950

+ 785

6

+ 3,7

39

+ 27,6

94

+ 70,0

300

+ 235

630

+ 508

960

+ 794

7

+ 4,3

40

+ 28,4

96

+ 71,5

310

+ 243

640

+ 517

970

+ 803

8

+ 5,0

41

+ 29,2

98

+ 73,0

320

+ 251

650

+ 525

980

+ 812

9

+ 5,6

42

+ 30,0

100

+ 74,5

330

+ 259

660

+ 534

990

+ 821

10

+ 6,3

43

+ 30,8

105

+ 78

340

+ 267

670

+ 543

1000

+ 830

11

+ 7,0

44

+ 31,6

110

+ 82

350

+ 275

680

+ 552

1020

+ 847

12

+ 7,7

45

+ 32,4

115

+ 86

360

+ 283

690

+ 561

1040

+ 865

13

+ 8,4

46

+ 33,2

120

+ 90

370

+ 291

700

+ 570

1060

+ 882

14

+ 9,0

47

+ 34,0

125

+ 94

380

+ 299

710

+ 578

1080

+ 900

15

+ 9,7

48

+ 34,8

130

+ 98

390

+ 307

720

+ 586

1100

+ 918

16

+ 10,4

49

+ 35,6

135

+ 102

400

+ 315

730

+ 594

1120

+ 935

17

+ 11,0

50

+ 36,5

140

+ 106

410

+ 323

740

+ 602

1140

+ 953

18

+ 11,6

52

+ 38,0

145

+ 110

420

+ 332

750

+ 610

1160

+ 970

19

+ 12,3

54

+ 39,5

150

+ 115

430

+ 340

760

+ 618

1180

+ 987

20

+ 13,0

56

+ 41,0

155

+ 119

440

+ 348

770

+ 626

1200

+ 1005

21

+ 13,7

58

+ 42,5

160

+ 123

450

+ 357

780

+ 634

1220

+ 1022

22

+ 14,4

60

+ 44,0

165

+ 127

460

+ 365

790

+ 642

1240

+ 1040

23

+ 15,1

62

+ 45,6

170

+ 131

470

+ 374

800

+ 650

1260

+ 1057

24

+ 15,8

64

+ 47,2

175

+ 135

480

+ 382

810

+ 659

1280

+ 1075

25

+ 16,5

66

+ 48,8

180

+ 139

490

+ 391

820

+ 668

1300

+ 1093

26

+ 17,2

68

+ 50,4

185

+ 143

500

+ 400

830

+ 676

1320

+ 1110

27

+ 18,0

70

+ 52,0

190

+ 147

510

+ 408

840

+ 686

1340

+ 1128

28

+ 18,8

72

+ 53,5

195

+ 151

520

+ 416

850

+ 695

1360

+ 1146

29

+ 19,6

74

+ 55,0

200

+ 155

530

+ 424

860

+ 704

1380

+ 1164

30

+ 20,4

76

+ 56,5

210

+ 162

540

+ 432

870

+ 713

1400

+ 1182

31

+ 21,2

78

+ 58,0

220

+ 170

550

+ 440

880

+ 722

1420

+ 1200

32

+ 22,0

80

+ 59,5

230

+ 178

560

+ 448

890

+ 731

1440

+ 1218

33

+ 22,8

82

+ 61,0

240

+ 186

570

+ 456

900

+ 740

1460

+ 1235



1480

+ 1252

1500

+ 1270

Р* - меньшая из слагаемых нагрузок,

D Р** - добавка к большей слагаемой нагрузке

ПРИЛОЖЕНИЕ 1

СПРАВОЧНЫЕ МАТЕРИАЛЫ ПО РЕЖИМНЫМ ПОКАЗАТЕЛЯМ
АКТИВНЫХ И РЕАКТИВНЫХ НАГРУЗОК
СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПОТРЕБИТЛЕЙ

Таблица П.1.1 предназначена для определения расчетных электрических нагрузок на вводах потребителей при расчетах электрических сетей 0,38 кВ, а также может быть использована для определения нагрузок вновь вводимых потребителей, требующих установки новых ТП 10/0,4 кВ при расчетах сетей 10 - 110 кВ. Показатели таблицы являются константами программы расчета электрических нагрузок на ЭВМ. При расчетах без ЭВМ используются данные граф 1, 3, 4, 5, 11 и 17 … 20.

Расчетная максимальная нагрузка проектируемого потребителя, отличающегося величиной установленной мощности от аналогичного потребителя по таблице П.1.1, определяется:

1. Максимальная нагрузка ,  - экстраполяцией или интерполяцией показателей граф 5, 8, 11, 14 по данным графы 3 и установленной мощности проектируемого потребителя;

2. Математическое ожидание нагрузки  и  по формулам:

, кВт;       , квар;                                                                             (П.1.1)

3. Произведение среднеквадратического отклонения максимальной нагрузки на коэффициент надежности расчета ,  по формулам:

, кВт;          , квар;                                                        (П.1.2)

где

;       ;                             (П.1.3)

 - статистические характеристики нагрузок потребителя по таблице П.1.1.

В таблице П.1.2, предназначенной для определения расчетных нагрузок отопления и вентиляции животноводческих помещений и электрообогрева парников и теплиц, приведены удельные максимальные нагрузки, коэффициенты дневного и вечернего максимума, коэффициенты сезонности и стандартный коэффициент вариации нагрузки  при величине математического ожидания максимальной нагрузки  кВт.

Расчетная максимальная нагрузка определяется умножением удельной максимальной нагрузки  на количество единиц N (голов скота, м2 площади и т.д.):

, кВт                                                                                                                  (П.1.4)

Статистические характеристики электрических нагрузок () для расчетной максимальной нагрузки РN определяются по формулам П.1.1, П.1.2, П.1.3, где

;         .                                                                                         (П.1.5)

Реактивная нагрузка определяется умножением активной нагрузки на коэффициент реактивной мощности tg j (табл. 4.5).

Дневные и вечерние нагрузки определяются умножением максимальных расчетных нагрузок на коэффициенты дневного и вечернего максимума (табл. П.1.2).

Таблица П.1.3 предназначена для определения расчетных нагрузок прочих предприятий в сельской местности при расчетах сетей 10 - 110 кВ.

Расчетная максимальная нагрузка определяется:

 кВт,                                                                                                                (П.1.6)

где  - потребление электроэнергия на единицу продукции, кВт×ч/ед. продукции,

 - годовая производительность предприятия, единиц продукции,

 - годовое число часов использования максимальной нагрузка, ч.

При расчетах сетей 10 - 110 кВ без применения ЭВМ полная максимальная нагрузка определяется по величине максимальной активной нагрузки и соответствующего ей коэффициента мощности.

При расчетах сетей 10 - 110 кВ с применением ЭВМ нагрузки всех потребителей, включая и потребителей табл. П.1.1, П.1.2, П.1.3 шифруются в соответствии с таблицами П.1.4, П.1.5. Суммирование нагрузок производится с помощью суточных графиков математических ожиданий нагрузок и их вариаций для групп потребителей (таблицы П.1.6 - П.1.29), приведенных по сезонам года в процентах к математическому ожиданию максимума активной нагрузки каждого сезона.

Коэффициенты сезонности для активной () и реактивной () нагрузки даны для каждого месяца относительно годовой максимальной активной нагрузки.

Приведенные в таблице коэффициенты вариации соответствуют величине математического ожидания максимальной нагрузки .

Для расчетной максимальной нагрузки  характеристики нагрузки любого часа определяются:

, кВт;               , квар;                                                             (П.1.7)

, кВт;                        , квар;                                                          (П.1.8)

,кВт;             , квар;                                  (П.1.9)

где  - статистические характеристики нагрузки в % по типовому графику;

 - определяются по формулам П.1.1 - П.1.5;

 - принимается по графику  при максимальной активной нагрузке.


Таблица П.1.1

Электрические нагрузки производственных, общественных
и коммунально-бытовых потребителей

Наименование объекта

Номер шифра

Установленная мощность РУ, кВт

Мощность наибольшего двигателя, кВт

Дневной максимум

Вечерний максимум

Коэффициенты сезонности

активной нагрузки

реактивной нагрузки

активной нагрузки

реактивной нагрузки

КЗ

КВ

КЛ

КО

РМд, кВт

b sРд, кВт

д, кВт

QМд, квар

b sQд, квар

д, квар

РМв, кВт

b sРв, кВт

в, кВт

QМв, квар

b sQв, квар

в, квар

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

ЖИВОТНОВОДЧЕСКИЕ КОМПЛЕКСЫ И ФЕРМЫ

Откорм свиней на 4000 голов

1

-

-

75

40

35

65

35

30

45

25

20

40

25

15

0,9

1,0

1,0

0,9

6000

2

-

-

120

50

70

105

45

60

65

35

30

60

30

30

0,9

1,0

1,0

0,9

8000

3

-

-

185

65

120

170

60

110

105

45

60

90

40

50

0,9

1,0

1,0

0,9

10000

4

-

-

240

70

170

210

70

140

120

50

70

105

45

60

0,9

1,0

1,0

0,9

Выращивание и откорм свиней (с законченным циклом) на 3000 голов

5

-

-

105

45

60

90

40

50

65

35

30

60

30

30

1,0

1,0

1,0

1,0

4000

6

-

-

120

50

70

105

45

60

90

40

50

80

40

40

1,0

1,0

1,0

1,0

6000

7

-

-

150

55

95

150

55

95

105

45

60

90

40

50

1,0

1,0

1,0

1,0

8000

8

-

-

185

65

120

165

60

105

120

50

70

105

45

60

1,0

1,0

1,0

1,0

10000

9

-

-

300

90

210

260

80

180

150

55

95

130

60

75

1,0

1,0

1,0

1,0

12000

10

-

-

420

110

310

430

110

320

310

90

220

320

90

230

1,0

1,0

1,0

1,0

24000

11

-

-

560

130

430

570

130

440

420

110

310

430

110

320

1,0

1,0

1,0

1,0

54000

12

-

-

700

140

560

715

145

570

520

120

400

530

120

410

1,0

1,0

1,0

1,0

108000

13

-

-

1250

200

1050

1280

200

1080

900

160

740

920

165

755

1,0

1,0

1,0

1,0

Откорм свиней с электрообогревом молодняка на 3000 голов

14

-

-

185

45

140

80

40

40

145

40

105

65

35

30

1,0

0,8

0,5

0,8

4000

15

-

-

220

50

170

95

45

50

185

45

140

80

40

40

1,0

0,8

0,5

0,8

6000

16

-

-

280

60

220

120

50

70

230

55

175

100

45

55

1,0

0,8

0,5

0,8

8000

17

-

-

370

70

300

160

60

100

270

60

210

115

50

65

1,0

0,8

0,5

0,8

10000

18

-

-

550

90

460

235

75

160

370

70

300

160

60

100

1,0

0,8

0,5

0,8

12000

19

-

-

735

115

620

310

90

220

460

80

380

195

65

130

1,0

0,8

0,5

0,8

Репродукторная свиноферма на 200 маток

20

-

-

65

30

35

55

30

25

35

20

15

25

15

10

1,0

0,8

0,5

0,8

400

21

-

-

90

40

50

80

40

40

50

25

25

40

25

15

1,0

0,8

0,5

0,8

Производство молока на 200 коров

22

-

-

35

25

10

30

20

10

25

15

10

20

15

5

1,0

0,8

0,7

0,9

400

23

-

-

105

45

60

90

40

50

105

45

60

90

40

50

1,0

0,8

0,7

0,9

600

24

-

-

140

55

85

125

50

75

140

55

85

125

50

75

1,0

0,8

0,7

0,9

800

25

-

-

165

60

105

145

55

90

165

65

100

145

55

90

1,0

0,8

0,7

0,9

1000

26

-

-

180

65

115

160

60

100

180

180

65

115

160

60

100

180

0,7

0,9

1200

27

-

-

220

70

150

195

65

130

220

70

150

195

65

130

1,0

0,8

0,7

0,9

1600

28

-

-

300

90

210

265

85

180

300

90

210

265

85

180

1,0

0,8

0,7

0,9

2000

29

-

-

375

95

280

330

100

230

375

95

280

330

100

230

1,0

0,8

0,7

0,9

Выращивание и откорм КРС на 5000 голов

30

-

-

300

90

210

265

85

180

260

80

180

230

70

160

1,0

0,8

0,6

0,9

10000

31

-

-

450

110

340

400

100

300

340

90

250

300

90

210

1,0

0,8

0,6

0,9

Площадка по откорму КРС на 1000 скотомест

32

-

-

40

25

15

35

25

10

25

15

10

20

15

5

1,0

0,8

0,5

0,7

2000

33

-

-

75

40

35

65

35

30

45

25

20

40

25

15

1,0

0,8

0,5

0,7

3000

34

-

-

120

50

70

105

45

60

60

30

30

50

30

20

1,0

0,8

0,5

0,7

4000

35

-

-

140

55

85

125

55

70

75

35

40

65

35

30

1,0

0,8

0,5

0,7

6000

36

-

-

155

60

95

140

60

80

90

40

50

80

40

40

1,0

0,8

0,5

0,7

10000

37

-

-

175

75

100

150

60

90

110

50

60

95

45

50

1,0

0,8

0,5

0,7

20000

38

-

-

270

80

190

240

60

180

190

65

125

170

60

110

1,0

0,8

0,5

0,7

30000

39

-

-

335

95

240

300

80

220

225

75

150

200

70

130

1,0

0,8

0,5

0,7

Выращивание нетелей на 3000 скотомест

40

-

-

320

90

230

240

60

180

200

70

130

170

60

110

1,0

0,8

0,5

0,9

6000

41

-

-

480

150

330

360

90

470

320

90

230

240

80

160

1,0

0,8

0,5

0,9

Птицефабрика по производству яиц на 200 тыс. кур-несушек

42

-

-

1350

30

1320

1000

60

940

1350

30

1320

1000

60

940

1,0

0,9

0,9

1,0

4000

43

-

-

1850

40

1810

1400

30

1370

1850

40

1810

1400

30

1370

1,0

0,9

0,9

1,0

Птицефабрика мясного направления на 250 тыс. бройлеров

44

-

-

230

50

180

100

30

70

230

50

180

100

30

70

1,0

1,0

1,0

1,0

500

45

-

-

400

70

330

170

35

135

400

70

330

170

35

135

1,0

1,0

1,0

1,0

Птицеферма на 10 тыс. кур-несушек

46

-

-

55

15

40

40

15

25

55

15

40

40

15

25

1,0

0,9

0,8

0,9

20

47

-

-

110

30

80

80

20

60

110

30

80

80

20

60

1,0

0,9

0,8

0,9

30

48

-

-

150

30

120

115

25

90

150

30

120

115

25

90

1,0

0,9

0,8

0,9

40

49

-

-

180

35

145

135

30

105

180

35

145

135

30

105

1,0

0,9

0,8

0,9

50

50

-

-

280

45

235

210

40

170

280

45

235

210

40

170

1,0

0,9

0,8

0,9

Птицефабрика мясного направления на 250 тыс. индюшек

51

-

-

1450

140

1310

900

110

790

1450

140

1310

900

110

790

1,0

1,0

1,0

1,0

500

52

-

-

2050

170

1880

1250

130

1120

2050

170

1880

1250

130

1120

1,0

1,0

1,0

1,0

1000

53

-

-

2500

190

2310

1550

150

1400

2500

190

2310

1550

150

1400

1,0

1,0

1,0

1,0

Птицефабрика на 500 тыс. гусят в год

54

-

-

3210

210

3000

2000

200

1800

3210

210

3000

2000

200

1800

1,0

1,0

1,0

1,0

Птицеферма выращивания и откорма индюшат, (тыс. в год) на 50 (без инкубаторов)

55

-

-

110

25

85

80

30

50

110

25

85

80

30

50

1,0

0,9

0,9

1,0

100 (с инкубаторами)

56

-

-

395

65

330

290

60

230

395

65

350

290

60

230

1,0

1,0

1,0

1,0

Птицеферма на 125 тыс. гусят-бройлеров с родительским стадом

57

-

-

800

110

600

640

100

540

800

110

690

640

100

540

1,0

1,0

1,0

1,0

без родительского стада

58

-

-

170

45

125

135

40

95

170

45

125

135

40

95

1,0

0,9

0,9

1,0

Ферма выращивания уток на 12 тыс. утят

59

-

-

35

15

20

25

15

10

35

15

20

25

15

10

1,0

0,9

0,9

1,0

15

60

-

-

45

20

25

20

10

10

45

20

25

20

10

10

1,0

0,9

0,9

1,0

30

61

-

-

75

25

50

30

15

15

75

25

50

30

15

15

1,0

0,9

0,9

1,0

65

62

-

-

90

30

60

38

18

20

90

30

60

38

18

20

1,0

0,9

0,9

1,0

125

63

-

-

95

30

65

40

20

20

95

30

65

40

20

20

1,0

0,9

0,9

1,0

Овцеводческая ферма с полным оборотом стада на 2400 овцематок

64

-

-

145

45

100

110

50

60

145

45

100

110

50

60

1,0

0,8

0,5

0,8

3000

65

-

-

165

45

120

125

55

70

165

45

120

125

55

70

1,0

0,8

0,5

0,8

5000

66

-

-

240

70

170

180

50

130

240

70

170

180

50

130

1,0

0,8

0,5

0,8

Овцеводческие племенные фермы на 5000 маток

67

-

-

370

170

200

260

110

150

370

170

200

260

110

150

1,0

0,8

0,5

0,8

10000

68

-

-

630

250

380

450

100

270

630

250

380

450

180

270

1,0

0,8

0,5

0,8

Овцеферма мясомолочного направления на 5000 овец

69

-

-

8

6

2

2

1,9

0,1

15

10

5

12

9

3

1,0

0,8

0,5

0,8

10000

70

-

-

10

7

3

3

2,7

0,3

20

15

5

5

4

1

1,0

0,8

0,5

0,8

15000

71

-

-

13

9

4

4

3,5

0,5

25

15

10

7

6

1

1,0

0,8

0,5

0,8

Кролеферма (содержание в открытых шедах) на 1200 маток

72

-

-

60

35

25

45

30

15

60

35

25

45

30

15

1,0

0,8

0,5

0,8

3400

73

-

-

135

50

85

100

45

55

135

50

85

100

45

55

1,0

0,8

0,5

0,8

Звероферма (песцовая, лисья, соболиная) на 1500 - 1800 самок

74

-

-

10

7

3

5

4

1

10

7

3

5

4

1

1,0

0,9

0,9

0,9

Кумысная ферма на 50 кобылиц

75

-

-

20

10

10

10

7

3

25

15

10

12

8

15

1,0

0,5

0,3

0,5

100

76

-

-

25

15

10

15

10

5

30

15

15

15

10

5

1,0

0,5

0,3

0,5

150

77

-

-

35

15

20

20

10

10

40

20

20

20

10

10

1,0

0,5

0,3

0,5

ЖИВОТНОВОДСТВО И ПТИЦЕВОДСТВО

Коровник без механизации процессов на 100 коров

100

4

-

4

3,5

0,5

-

-

-

4

3,5

0,5

-

-

-

1,0

0,8

0,2

0,9

200

101

6

-

6

4,5

1,5

-

-

-

6

4,5

1,5

-

-

-

1,0

0,8

0,2

0,9

То же, с электроводонагревателем на 100 коров

102

10

-

10

7

3

-

-

-

10

7

3

-

-

-

1,0

0,8

0,6

0,9

200

103

18

-

18

11

7

-

-

-

18

11

7

-

-

-

1,0

0,8

0,6

0,9

Коровник привязного содержания с механизированной уборкой навоза на 100 коров

104

10

-

4

3,5

0,5

4

3,5

0,5

4

3,5

0,5

4

3,5

0,5

1,0

0,8

0,6

0,9

200

105

16

-

6

5

1

6

5

1

6

5

1

6

5

1

1,0

0,8

0,6

0,9

То же, с электроводонагревателем на 100 коров

106

16

-

9

7,5

1,5

8

7

1

9

7,5

1,5

8

7

1

1,0

0,8

0,6

0,9

200

107

28

-

15

11,5

3,5

13

10

3

15

11

4

13

10

3

1,0

0,8

0,6

0,9

Коровник привязного содержания с механизированным доением, уборкой навоза и электроводонагревателем на 100 коров

108

20 - 30

-

10

8

2

8

7

1

10

8

2

8

7

1

1,0

0,8

0,7

0,9

200

109

35 - 60

-

17

13

4

13

10

3

17

13

4

13

10

3

1,0

0,8

0,7

0,9

400

110

65

-

45

25

20

33

21

12

45

24

20

33

21

12

1,0

0,8

0,7

0,9

Коровник беспривязного содержания на 400 коров

111

5

-

5

4,5

0,5

-

-

-

5

4,5

0,5

-

-

-

1,0

0,7

0,5

0,8

600

112

7

-

7

6

1

-

-

-

7

6

1

-

-

-

1,0

0,7

0,5

0,8

Помещение для ремонтного и откормочного молодняка на 170 - 180 голов

113

3

-

1

0,9

0,1

-

-

-

3

2,8

0,2

-

-

-

1,0

0,6

0,3

0,9

240 - 260

114

5

-

3

1,9

0,1

-

-

-

5

4,5

0,5

-

-

-

1,0

0,6

0,3

0,9

То же, с механизированной уборкой навоза на 170 - 180 голов

115

12 - 23

-

4

3,6

0,4

3

2,8

0,2

7

6

1

5

4,5

0,5

1,0

0,8

0,6

0,9

240 - 260

116

17 - 40

-

5

4,5

0,5

4

3,5

0,5

8

7

1

6

5

1

1,0

0,8

0,6

0,9

300 - 330

117

20 - 42

-

7

6

1

6

5

1

13

10

3

9

7,5

1,5

1,0

0,8

0,6

0,9

Телятник с родильным отделением на 120 телят

118

14

-

5

4,5

0,5

3

2,8

0,2

8

7

1

5

4,5

0,5

1,0

0,8

0,4

0,8

230

119

20

-

6

5

1

4

3,5

0,5

10

8

2

6

5

1

1,0

0,8

0,4

0,8

340

120

26

-

7

6

1

5

4,5

0,5

12

9

3

8

7

1

1,0

0,8

0,4

0,8

Родильное отделение с профилакторием на 48 мест

121

40

-

20

15

5

15

11

4

20

15

5

15

11

4

1,0

0,9

0,5

0,8

72

122

45

-

27

18

9

20

15

5

27

18

9

20

15

5

1,0

0,9

0,5

0,8

96

123

50

-

30

20

10

22

15

7

30

20

10

22

15

7

1,0

0,9

0,5

0,8

Родильное отделение на 48 мест

124

12

-

6

5

1

-

-

-

6

5

1

-

-

-

1,0

0,9

0,5

0,8

96

125

35

-

12

10

2

-

-

-

12

10

2

-

-

-

1,0

0,9

0,5

0,8

144

126

43

-

20

15

5

-

-

-

20

15

5

-

-

-

1,0

0,9

0,5

0,8

Летний лагерь КРС на 200 коров

127

23

-

12

9

3

10

8

2

12

9

3

10

8

2

-

0,7

1,0

-

400

128

35

-

15

11

4

13

10

3

15

11

4

12

10

2

-

0,7

1,0

-

То же с молочным боксом на 200 коров

129

30

-

13

10

3

12

9

3

14

11

3

12

9

3

-

0,8

1,0

-

400

130

45

-

18

13

5

17

13

4

19

14

5

17

13

4

-

0,8

1,0

-

Летний лагерь молодняка КРС на 400 - 500 голов

131

5

-

1

0,9

0,1

-

-

-

5

4,5

0,5

-

-

-

-

0,6

1,0

-

Кормоцех фермы КРС на 800 - 1000 голов

132

130

-

50

30

20

45

25

20

50

30

20

45

25

20

1,0

0,8

0,6

0,9

Молочный блок при коровнике на 3 т/сут

133

35

-

15

11

4

15

11

4

15

11

4

15

11

4

0,8

0,9

1,0

0,8

6

134

45

-

20

15

5

20

15

5

20

15

5

20

15

5

0,8

0,9

1,0

0,8

Кормоприготовительная при коровнике

135

7

-

6

5

1

5

4,5

0,5

6

5

1

5

4,5

0,5

1,0

0,8

0,5

0,9

Свинарник-маточник на 50 маток (подвесная дорога)

136

4

-

2

1,9

0,1

-

-

-

2

1,9

0,1

-

-

-

1,0

0,8

0,2

0,9

То же, с навозоуборочным транспортером

137

11

-

3

2,8

0,2

3

2,8

0,2

5

4,5

0,5

5

4,5

0,5

1,0

0,8

0,7

0,9

То же, с теплогенератором

138

20

-

6

5

1

5

4,5

0,5

10

7

3

6

5

1

1,0

0,8

0,4

0,8

То же, с электрообогревом

139

60

-

28

15

13

12

8

4

28

15

13

8

6

2

1,0

0,8

0,2

0,8

Свинарник-маточник на 100 маток (подвесная дорога)

140

7

-

4

3,5

0,5

-

-

-

7

6

1

-

-

-

1,0

0,8

0,2

0,9

То же, с навозоуборочным транспортером

141

15

-

5

4,5

0,5

4

3,5

0,5

5

4,5

0,5

4

3,5

0,5

1,0

0,8

0,7

0,9

То же, с теплогенератором

142

30

-

8

6

2

6

5

1

8

6

2

6

5

1

1,0

0,8

0,4

0,8

То же, с электрообогревом

143

110

-

55

25

30

25

15

10

55

25

30

15

10

5

1,0

0,8

0,2

0,8

Свинарник-откормочник на 1000 - 1200 голов

144

8

-

2

1,9

0,1

-

-

-

6

5

1

-

-

-

1,0

0,8

0,2

0,9

То же, с навозоуборочным транспортером

145

20

-

6

5,5

0,5

5

4,5

0,5

9

8

1

8

7

1

1,0

0,8

0,7

0,9

Кормоцех для свинофермы на 100 маток и 1000 голов откорма или на 2000 голов откорма

146

60

22

26

20

6

23

18

5

10

9

1

7

6,5

0,5

1,0

0,9

0,8

0,9

на 200 маток и 2000 голов откорма или на 3000 голов откорма

147

95

30

37

27

10

33

24

9

15

13

2

10

9

1

1,0

0,9

0,8

0,9

на 300 маток и 3000 голов откорма или на 6000 голов откорма

148

115

30

45

30

15

40

30

10

15

13

2

10

9

1

1,0

0,9

0,8

0,9

Кормоцех на 12 тыс. откорма свиней

149

120

30

65

40

25

55

35

20

20

16

4

15

3

2

1,0

0,9

0,8

0,9

Птичник на 6 - 9 тыс. цыплят

150

40

-

25

15

10

10

8

2

25

15

10

7

6

1

1,0

1,0

1,0

1,0

15 - 20

151

65

-

30

20

10

15

11

4

30

20

10

10

8

2

1,0

1,0

1,0

1,0

на 7 тыс. молодняка

152

30

-

10

8

2

5

4

1

10

8

2

4

3,5

0,5

1,0

1,0

1,0

1,0

10 - 12

153

40

-

20

15

5

5

4

1

20

15

5

5

4

1

1,0

1,0

1,0

1,0

на 5 - 6 тыс. кур

154

40

-

20

15

5

10

8

2

20

15

5

10

8

2

1,0

0,9

0,8

0,9

8

155

52

-

25

15

10

12

9

3

25

15

10

12

9

3

1,0

0,9

0,8

0,9

Птичник с клеточными батареями на 10 - 15 тыс. кур-несушек

156

35

-

10

8

2

5

4

1

15

11

4

10

8

2

1,0

0,9

0,8

0,9

20

157

45

-

12

9

3

7

6

1

20

15

5

13

10

3

1,0

0,9

0,8

0,9

Кормоцех птицефермы на 25 - 30 тыс. кур

158

60

14

25

20

5

20

16

4

10

9

1

7

6

1

1,0

0,9

0,9

1,0

Навесы для выращивания 4 - 8 тыс. утят или 2 - 4 тыс. гусят

159

2

-

1

0,8

1,2

-

-

-

2

1,5

0,5

-

-

-

-

1,0

1,0

1,0

Птичник на 3 тыс. утят

160

50

-

20

12

8

15

10

5

10

7

3

5

4

1

1,0

1,0

1,0

1,0

5

161

80

-

40

20

20

30

15

15

20

11

9

10

7

3

1,0

1,0

1,0

1,0

Птичник на 2 тыс. индеек маточного стада

162

40

-

25

15

10

20

11

9

10

7

3

5

4

1

1,0

1,0

1,0

1,0

Цех для выращивания индюшат на 14 тыс. голов

163

125

-

70

30

40

35

20

15

30

20

10

15

11

4

1,0

1,0

1,0

1,0

Птичник для выращивания 3300 гусят-бройлеров

164

-

-

25

15

10

20

15

5

15

10

5

10

8

2

1,0

1,0

1,0

1,0

6300

165

-

-

45

25

20

40

20

20

25

15

10

20

15

5

1,0

1,0

1,0

1,0

Инкубаторий на 2 инкубатора

166

25

-

20

15

5

-

-

-

20

15

5

-

-

-

1,0

1,0

1,0

1,0

4

167

50

-

30

20

10

-

-

-

30

20

10

-

-

-

1,0

1,0

1,0

1,0

6

168

100

-

60

30

30

-

-

-

60

30

30

-

-

-

1,0

1,0

1,0

1,0

10

169

120

-

80

35

45

-

-

-

80

35

45

-

-

-

1,0

1,0

1,0

1,0

Овчарня на 800 - 1000 овцематок

170

6

-

1

0,6

0,4

-

-

-

5

2

3

-

-

-

1,0

0,8

0,5

0,8

1000 голов молодняка

171

5

-

2

0,6

0,4

-

-

-

4

2

2

-

-

-

1,0

0,8

0,5

0,8

Конюшня

172

5

-

3

1,5

1,5

-

-

-

3

1,5

1,5

-

-

-

1,0

0,8

0,5

0,8

Оборудование для прессования кормов ОПК-2,0

173

150

110

150

60

90

130

50

80

150

60

90

130

50

80

-

0,8

1,0

0,8

ОПК-3,0

174

210

160

210

70

140

180

60

120

210

70

140

180

60

120

-

0,8

1,0

0,8

ОПК-3,0у

175

137

110

135

55

80

120

50

70

135

55

80

120

50

70

-

0,8

1,0

0,8

ОПК-5,0

176

334

250

330

90

240

290

90

200

330

90

240

290

90

200

-

0,8

1,0

0,8

Оборудование для гранулирования травяной муки ОГМ-0,8А

177

60

45

50

30

20

45

30

15

50

30

20

45

30

15

-

1,0

0,9

0,8

ОГМ-1,5

178

100

75

85

50

35

80

45

25

85

50

35

80

45

25

-

1,0

0,9

0,8

Оборудование для гранулирования комбикормовОГК-3

179

75

-

55

25

30

50

25

25

55

25

30

50

25

25

0,5

1,0

1,0

0,5

ОГК-6

180

110

-

70

30

40

65

30

354

70

30

40

65

30

35

0,5

1,0

1,0

0,5

Агрегат для приготовления травяной муки АВМ-0,65

181

105

30

80

35

45

70

30

40

80

35

45

70

30

40

-

1,0

0,9

0,8

АВМ-1,5А

182

230

40

185

85

100

170

80

90

185

85

100

170

80

90

-

1,0

0,9

0,8

АВМ-3,0

183

450

160

360

100

260

330

90

240

360

100

260

330

90

240

-

1,0

0,9

0,8

АВМ-5,0

184

758

160

605

120

485

560

110

450

605

120

485

560

110

450

-

1,0

0,9

0,8

Пункт приготовления травяной муки на базе 2-х агрегатов АВМ-0,65

185

-

45

590

120

470

550

100

450

590

120

470

550

100

450

-

1,0

0,9

0,8

на базе агрегата АВМ-1,5А

186

-

110

300

90

210

270

70

200

300

90

210

270

70

200

-

1,0

0,9

0,8

Дробилка кормов ДБ-5-1

187

42

40

40

30

10

35

25

10

-

-

-

-

-

-

1,0

0,7

0,5

0,8

КДМ-2

188

30

30

30

25

5

25

20

5

-

-

-

-

-

-

1,0

0,7

0,5

0,8

Измельчитель грубых кормов ИГК-30Б

189

30

30

30

25

5

25

20

5

-

-

-

-

-

-

1,0

0,7

0,5

0,8

ИРТ-165

190

160

150

150

70

80

130

65

65

-

-

-

-

-

-

1,0

0,7

0,5

0,8

"Волгарь-5"

191

22

22

22

17

5

20

15

5

-

-

-

-

-

-

1,0

0,8

0,5

0,8

"Волгарь-15"

192

46

46

40

30

10

35

25

10

-

-

-

-

-

-

1,0

0,8

0,5

0,8

Комбикормовый завод производительностью 30 т/сутки

193

1290

75

650

530

120

575

460

115

650

530

120

575

460

115

1,0

0,8

0,6

1,0

Комбикормовый цех производительностью 10 - 15 т/смену

194

140

14

65

35

30

60

30

30

65

35

30

60

30

30

1,0

0,7

0,5

0,9

30

195

250

20

120

50

70

105

45

60

120

50

70

105

45

60

1,0

0,7

0,5

0,9

50

196

300

20

190

70

120

160

60

100

190

70

120

160

60

100

1,0

0,7

0,5

0,9

Убойно-санитарный пункт

197

15

-

6

5

1

5

4

1

2

1,8

0,2

2

1,8

0,2

1,0

0,8

0,8

0,9

Ветеринарный пункт

198

1

-

1

0,6

0,4

-

-

-

1

0,6

0,4

-

-

-

1,0

0,9

0,7

0,8

Ветеринарно-фельдшерский пункт

199

5

-

3

2

1

-

-

-

3

2

1

-

-

-

1,0

0,9

0,7

0,8

Пункт искусственного осеменения

200

4

-

2

1,5

0,5

-

-

-

-

-

-

-

-

-

1,0

0,9

0,7

0,8

Участковая ветеринарная лечебница

201

50

-

20

10

10

10

7

3

10

7

3

4

3,5

0,5

1,0

0,9

0,7

0,8

РАСТЕНЕВОДСТВО, ПОДСОБНОЕ ПРОИЗВОДСТВО

Комплект машин и оборудования зерноочистительного агрегата ЗАВ-20

300

30

-

25

17

8

25

17

8

26

18

8

23

16

7

-

-

1,0

0,5

то же, с семяочистительным отделением

301

65

-

55

30

25

55

30

25

57

32

25

52

30

22

-

-

1,0

0,5

ЗАВ-40

302

45

-

35

22

13

35

22

13

36

21

15

32

20

12

-

-

1,0

0,5

то же, с семяочистительным отделением

303

80

-

65

35

30

65

35

30

66

34

32

64

34

30

-

-

1,0

0,5

ЗАР-5

304

32

-

30

20

10

30

20

10

32

20

12

30

20

10

-

-

1,0

0,5

Комплект машин и оборудования зерноочистительно-сушильного комплекса КЗС-10Б

305

65

-

65

35

30

60

32

28

65

35

30

60

32

28

-

-

1,0

0,5

КЗС-20Б

306

100

-

100

45

55

95

45

50

100

45

55

95

45

50

-

-

1,0

0,5

КЗС-20Ш

307

164

-

160

60

100

150

60

90

160

60

100

150

60

90

-

-

1,0

0,5

КЗС-40

308

190

-

190

65

125

175

65

110

190

65

125

175

65

110

-

-

1,0

0,5

КЗР-5

309

250

-

250

85

170

235

75

160

250

95

170

235

75

160

-

-

1,0

0,5

Пункт послеуборочной обработки зерна кукурузы в початках производительностью 10 т/час

310

150

-

120

50

70

100

45

55

120

50

70

100

45

55

-

-

-

1,0

Зернохранилище передвижными механизмами емкостью 500 т

311

20

-

10

8

2

10

8

2

5

4

1

3

2,5

0,5

0,3

0,4

1,0

1,0

1000 - 2000

312

60

-

20

16

4

18

15

3

10

8

2

5

4,5

0,5

0,3

0,4

1,0

1,0

То же, с ленточным транспортером 1000 т

313

75

14

25

17

8

25

17

8

10

8

2

5

4,5

0,5

0,3

0,4

1,0

1,0

Овощекартофелехранилище на 300 - 600 т

314

8

-

5

4,5

0,5

3

2,5

0,5

2

1,8

0,2

-

-

-

1,0

0,5

0,7

1,0

1000

315

10

-

6

5,5

0,5

4

3,5

0,5

2

1,8

0,2

-

-

-

1,0

0,5

0,7

1,0

То же, с отопительно-вентиляционной установкой на 500 - 600 т

316

30

14

20

16

4

15

12

3

20

16

4

15

12

3

1,0

0,3

0,3

0,4

1000

317

50

17

36

26

10

25

17

8

36

26

10

25

17

8

1,0

0,3

0,3

0,4

Холодильник для хранения фруктов емкостью 50 т

318

12

-

8

6

2

6

4

2

8

6

2

6

4

2

0,8

0,3

0,7

1,0

250

319

62

13

35

22

13

25

17

8

35

22

13

25

17

8

0,8

0,3

0,7

1,0

350

320

140

30

65

35

30

50

28

22

65

35

30

50

28

22

0,8

0,3

0,7

1,0

700

321

195

40

95

45

50

70

35

35

95

45

50

70

35

35

0,8

0,3

0,7

1,0

Семенохранилище емкостью 1000 т

322

100

22

80

45

35

60

40

20

80

45

35

60

40

20

0,5

0,8

1,0

1,0

2500

323

140

22

95

52

43

70

42

28

95

52

43

70

42

28

0,5

0,8

1,0

1,0

Склад рассыпных и гранулированных кормов емкостью 200 т

324

30

-

20

17

3

12

10

2

1

0,8

0,2

-

-

-

1,0

0,7

0,5

1,0

360

325

45

-

30

24

6

18

16

2

5

4,5

0,5

-

-

-

1,0

0,7

0,5

1,0

520

326

50

-

35

28

7

22

18

4

10

8

2

5

4,5

0,5

1,0

0,7

0,5

1,0

Склад концкормов с дробилкой ДКУ-1

327

24

14

15

13

2

13

11

2

1

0,8

0,2

-

-

-

1,0

0,7

0,8

0,9

КДУ-2

328

40

30

25

19

6

23

18

5

1

0,8

0,2

-

-

-

1,0

0,7

0,8

0,9

Склад минеральных удобрений

329

16

12

12

10

2

4

3,5

0,5

1

0,8

0,2

-

-

-

0,5

1,0

0,5

0,4

Склад ядохимикатов емкостью до 2000 т

330

10

-

5

4,5

0,5

4

3,5

0,5

1

0,8

0,2

-

-

-

0,5

1,0

0,5

0,4

Склад нефтепродуктов емкостью до 300 м3

331

7

-

5

4,5

0,5

4

3,5

0,5

2

1,5

0,5

-

-

-

1,0

1,0

1,0

1,0

Цех виноделия производительностью 50 - 100 тыс. дал/год

332

-

-

80

45

35

60

38

22

80

45

35

60

38

22

0,8

0,5

0,3

1,0

Цех овощных и фруктовых консервов производительностью 1 м.у.б. в год

333

-

-

100

55

45

75

45

30

100

55

45

75

45

30

0,2

-

1,0

0,9

3

334

-

-

125

65

60

95

55

40

125

65

60

95

55

40

0,2

-

1,0

0,9

То же, с солением и квашением 1 м.у.б. + 300 т

335

-

-

150

70

80

110

58

52

150

70

80

110

58

52

0,2

-

1,0

0,9

3 м.у.б. + 500 т

336

-

-

180

80

100

155

73

82

180

80

100

155

73

82

0,2

-

1,0

0,9

Цех по переработке 50 т специй и 130 т капусты

337

52

-

40

28

12

45

30

15

40

28

12

45

30

15

0,2

-

0,5

1,0

Кумысный цех на 1 - 2 тыс. л/сутки

338

20

-

12

10

2

10

8

2

12

10

2

10

8

2

0,5

0,8

1,0

0,8

Кузница

339

10

-

5

4,5

0,5

-

-

-

1

0,8

0,2

-

-

-

1,0

0,8

0,7

0,9

Плотницкая

340

15

-

10

8

2

8

6

2

1

0,8

0,2

-

-

-

1,0

0,8

0,7

0,9

Столярный цех

341

25

-

15

12

3

10

8

2

1

0,8

0,2

-

-

-

1,0

0,8

0,7

0,9

Лесопильный цех с пилорамой ЛРМ-79

342

35

22

16

13

3

18

15

3

2

1,5

0,5

-

-

-

1,0

0,8

0,7

0,9

Р-65

343

45

30

23

18

5

27

21

6

2

1,5

0,5

-

-

-

1,0

0,8

0,7

0,9

Мельница с жерновым поставом 5/4

344

10

-

5

4

1

4

3,5

0,5

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

6/4

345

12

-

8

6,5

1,5

6

5,5

0,5

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

7/4

346

15

13

10

8

2

8

7

1

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

8/4

347

25

22

17

13

4

13

10

3

1

0,8

0,2

-

-

-









Мельница вальцовая производительностью 6 т/сутки

348

25

10

15

11

4

10

8

2

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

25 т

349

55

10

35

28

7

25

15

10

2

1,5

0,5

-

-

-

1,0

0,6

0,5

0,9

Крупорушка

350

20

-

12

9

3

10

8

2

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

Просорушка

351

3

-

2

1,5

0,5

2

1,5

0,5

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

Гречерушка

352

4

-

3

2

1

2

1,5

0,5

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

Маслобойка

353

20

-

10

8

2

7

6

1

1

0,8

0,2

-

-

-

1,0

0,6

0,5

0,9

Приемный пункт молокозавода мощностью 10 т/смену

354

120

14

45

30

15

40

28

12

45

30

15

40

28

12

0,8

0,9

1,0

0,8

30

355

215

30

65

40

25

60

38

22

65

40

25

60

38

22

0,8

0,9

1,0

0,8

Хлебопекарни производительностью 3 т/сутки

356

10

-

5

4,5

0,5

4

3,5

0,5

5

4,5

0,5

4

3,5

0,5

1,0

0,9

0,8

0,9

5,5

357

30

-

15

11

4

13

10

3

15

11

4

13

10

3

1,0

0,9

0,8

0,9

11

358

55

-

25

17

8

23

16

7

25

17

8

23

16

7

1,0

0,9

0,8

0,9

Пункт первичной обработки льна

359

25

-

15

12,5

2,5

13

11

2

1

0,8

0,2

-

-

-

0,5

-

-

1,0

Мяльно-трепальный цех 4 т/смену

360

70

-

30

22

8

25

19

6

3

2,5

0,5

-

-

-

1,0

0,3

-

1,0

8

361

140

-

60

38

22

55

35

20

4

3,5

0,5

-

-

-

1,0

0,3

-

1,0

Хмелесушилка с воздухоподогревателем

362

16

10

10

7

3

7

5

2

10

7

3

7

5

2

-

-

-

1,0

Камерная

363

100

30

55

40

15

40

30

10

55

40

15

40

30

10

-

-

-

1,0

Сенажная башня

364

60

-

10

8

2

8

7

1

-

-

-

-

-

-

0,5

0,5

1,0

1,0

Установка вентиляционная для досушивания сена

365

155

13

120

60

60

90

50

40

120

60

60

90

50

40

-

0,8

1,0

0,3

Хлопкозаготовительный пункт с сушильно-очистительным цехом

366

800

55

380

100

280

290

90

200

405

105

300

250

80

170

1,0

-

-

1,0

Картофелесортировальный пункт

367

6

-

5

3,5

1,5

4

3

1

-

-

-

-

-

-

-

-

-

1,0

Кирпичный завод на 1 - 1,5 млн. кирпича в год

368

30

20

20

15

5

17

13

4

6

5

1

4

3,5

0,5

0,6

0,9

1,0

0,9

3

369

50

20

30

20

10

25

17

8

8

6,5

1,5

6

5

1

0,6

0,9

1,0

0,9

Теплая стоянка для тракторов

370

12

-

5

4,5

0,5

3

2,5

0,5

2

2,8

0,2

-

-

-

1,0

0,5

-

0,5

Пункт технического обслуживания машин и оборудования на фермах

371

15

-

10

8

2

7

3,5

1,5

5

3,5

1,5

4

3

1

1,0

0,8

0,5

0,9

Материально-технический склад

372

5

-

3

2,5

0,5

2

2,7

0,3

1

0,8

0,2

-

-

-

1,0

0,8

0,7

0,9

Мастерская пункта технического обслуживания в бригаде на 10 - 20 тракторов

373

25

-

15

11

4

12

9,5

2,5

5

4,5

0,5

4

3,8

0,2

1,0

0,9

0,7

0,8

30 - 40

374

45

-

20

15

5

18

13

5

10

8

2

8

7

1

1,0

0,9

0,7

0,8

Гараж с профилакторием на 10 автомашин

375

45

-

20

15

5

18

13

5

10

8

2

8

7

1

1,0

0,7

0,5

0,8

25

376

85

-

30

20

10

25

17

8

15

11

4

12

10

2

1,0

0,7

0,5

0,8

60

377

115

-

45

25

20

40

20

15

20

15

5

16

12

4

1,0

0,7

0,5

0,8

Картофелесортировальный пункт 30 т/час на оборудовании ГДР

378

-

-

80

40

40

70

40

30

50

25

25

40

20

20

-

-

-

1,0

Центральная ремонтная мастерская на 25 тракторов

379

110

-

45

25

20

40

25

15

25

17

8

20

15

5

1,0

0,8

0,8

0,9

50 - 100

380

160

-

60

32

28

50

30

20

30

20

10

25

17

8

1,0

0,8

0,8

0,9

150 - 200

381

230

-

90

40

50

80

40

40

45

25

20

40

25

15

1,0

0,8

0,8

0,9

Пожарное депо на 1 - 2 автомашины

382

6

-

4

3,5

0,5

3

2,8

0,2

4

3,5

0,5

3

2,8

0,2

1,0

1,0

1,0

1,0

Котельная с котлами КВ-300М или Д-721

383

10

-

5

4

1

4

3,5

0,5

5

4

1

4

3,5

0,5

1,0

0,7

0,5

0,8

Котельная с 2 котлами "Универсал-6" для отопления

384

25

-

15

10

5

10

8

2

15

10

5

10

8

2

1,0

0,8

0,5

0,9

для пароснабжения

385

13

-

7

5,5

1,5

5

4

1

7

5,5

1,5

5

4

1

1,0

0,8

0,7

0,9

Котельная с 4 котлами "Универсал-6" для отопления и горячего водоснабжения

386

55

-

28

15

13

20

12

8

28

15

13

20

12

8

1,0

0,8

0,5

0,9

для пароснабжения

387

28

-

18

8

10

13

9

4

18

8

10

13

9

4

1,0

0,8

0,7

0,9

Насосные станции для оросительных систем

388

55

-

55

10

45

50

10

40

55

10

45

50

10

40

1,0

0,3

1,0

0,4



389

100

-

100

20

80

90

15

75

100

20

80

90

15

75

1,0

0,3

1,0

0,4



390

200

-

200

40

160

170

30

140

200

40

160

170

30

140

1,0

0,3

1,0

0,4



391

280

-

280

60

220

210

50

160

280

60

220

210

50

160

1,0

0,3

1,0

0,4



392

400

-

400

70

330

300

60

240

400

70

330

300

60

240

1,0

0,3

1,0

0,4

ОБЩЕСТВЕННЫЕ УЧРЕЖДЕНИЯ И КОММУНАЛЬНО-БЫТОВЫЕ ПОТРЕБИТЕЛИ

Начальная школа на 40 учащихся

500

100

-

5

3,5

1,5

-

-

-

2

1,8

0,2

-

-

-

1,0

0,8

0,1

0,8

80

501

12

-

7

5,5

1,5

-

-

-

2

1,8

0,2

-

-

-

1,0

0,8

0,1

0,8

160

502

20

-

11

9

2

-

-

-

4

3,5

0,5

-

-

-

1,0

0,8

0,1

0,8

Общеобразовательная школа с мастерской на 190 учащихся

503

55

-

14

11

3

7

5

2

20

15

5

10

8

2

1,0

0,8

0,1

0,8

320

504

80

-

20

15

5

10

7

3

40

26

14

20

15

5

1,0

0,8

0,1

0,8

То же, с электроплитой

505

115

-

40

26

14

20

15

5

42

28

14

20

15

5

1,0

0,9

0,1

0,9

на 480 - 540

506

95

-

25

18

7

12

8

4

50

34

16

25

18

7

1,0

0,8

0,1

0,8

То же, с электроплитой

507

125

-

45

30

15

23

17

6

50

34

16

25

18

7

1,0

0,9

0,1

0,9

Спальный корпус школы-интерната на 50 мест

508

15

-

5

4,5

0,5

-

-

-

10

8

2

-

-

-

1,0

0,8

0,3

0,8

80

509

20

-

8

6,5

1,5

-

-

-

15

11

4

-

-

-

1,0

0,8

0,3

0,8

Столовая школы-интерната

510

15

-

9

7

2

4

3,5

0,5

5

4,5

0,5

-

-

-

1,0

0,8

0,3

0,8

Мастерская при сельской школе

511

15

-

7

5,5

1,5

5

4

1

2

1,8

0,2

-

-

-

1,0

0,8

-

0,8

Детские ясли-сад на 25 мест

512

7

-

4

3,5

0,5

-

-

-

3

2,8

0,2

-

-

-

1,0

0,9

0,8

0,9

50

513

15

-

9

7

2

5

4,5

0,5

6

5,5

0,5

3

2,8

0,2

1,0

0,9

0,8

0,9

90

514

20

-

12

9

3

6

5,5

0,5

8

7

1

4

3,5

0,5

1,0

0,9

0,8

0,9

То же, с электроплитой на 50 мест

515

30

-

18

13

5

5

4,5

0,5

12

9

3

4

3,5

0,5

1,0

0,9

0,8

0,9

90

516

40

-

23

15

8

7

5,5

1,5

14

10

4

4

3,5

0,5

1,0

0,9

0,8

0,9

140

517

60

-

30

20

10

9

7

2

20

15

5

6

5

1

1,0

0,9

0,8

0,9

Административное здание (контора колхоза, совхоза) на 15 - 25 рабочих мест

518

25

-

15

11

4

10

8

2

8

7

1

-

-

-

1,0

0,8

0,7

0,9

35 - 50

519

40

-

25

15

10

18

11

7

10

8

2

-

-

-

1,0

0,8

0,7

0,9

70

520

55

-

35

20

15

25

15

10

15

11

4

-

-

-

1,0

0,8

0,7

0,9

Сельсовет с отделением связи

521

10

-

7

5,5

1,5

3

2,5

0,5

3

2,8

0,2

-

-

-

1,0

0,8

0,7

0,9

Сельский радиотрансляционный узел с аппаратурой 1,25 кВт

522

-

-

6

4,5

1,5

3

2,5

0,5

6

4,5

1,5

3

2,5

0,5

1,0

0,9

0,8

0,9

2,5

523

-

-

8

5

3

4

3

1

8

5

3

4

3

1

1,0

0,9

0,8

0,9

Приемный телепункт "Экран" с ретранслятором РЦТА

524

-

-

5

4

1

3

2,5

0,5

5

4

1

3

2,5

0,5

1,0

0,9

0,9

0,9

Клуб с зрительным залом на 150 - 200 мест

525

15

-

3

2,5

0,5

1,5

1,2

0,3

10

8

2

6

4,5

1,5

1,0

0,8

0,7

0,9

300 - 400

526

30

-

6

5

1

3

2,4

0,6

18

13

5

10

8

2

1,0

0,8

0,7

0,9

Дом культуры со зрительным залом на 150 - 200 мест

527

30

-

5

4,2

0,8

3

2,8

0,2

14

12

2

8

6

2

1,0

0,8

0,7

0,9

300 - 400

528

65

-

10

8

2

6

5

1

32

26

6

20

16

4

1,0

0,8

0,7

0,9

400 - 600

529

100

-

10

8

2

6

5

1

50

37

13

30

24

6

1,0

0,8

0,7

0,9

Бригадный дом

530

6

-

2

1,8

0,2

-

-

-

5

4

1

-

-

-

1,0

0,8

0,7

0,9

То же, с залом на 100 мест

531

12

-

4

3,5

0,5

-

-

-

7

5,5

1,5

-

-

-

1,0

0,8

0,7

0,9

Дом животноводов на 12 - 18 мест

532

6

-

3

2,8

0,2

-

-

-

5

4

1

-

-

-

1,0

0,8

0,7

0,9

Сельская поликлиника на 150 посещений в смену

533

100

-

15

10

5

8

6,5

1,5

30

20

10

20

15

5

1,0

0,8

0,7

0,9

Сельская участковая больница на 50 коек

534

150

-

50

32

18

35

25

10

50

32

18

35

25

10

1,0

0,8

0,7

0,9

Сельская амбулатория на 3 врачебные должности

535

30

-

10

8

2

3

2,5

0,5

10

8

2

3

2,5

0,5

1,0

0,8

0,7

0,9

Фельдшерско-акушерский пункт

536

6

-

4

3,5

0,5

-

-

-

4

3,5

0,5

-

-

-

1,0

0,8

0,7

0,9

Столовая на 25 мест

537

10

-

5

4

1

3

2,5

0,5

2

1,8

0,2

-

-

-

1,0

0,8

0,7

0,9

35 - 50

538

15

-

9

7

2

4

3,5

0,5

3

2,5

0,5

-

-

-

1,0

0,8

0,7

0,9

75 - 100

539

20

-

12

10

2

6

5

1

4

3,5

0,5

-

-

-

1,0

0,8

0,7

0,9

Столовая с электронагревательным оборудованием на 35 мест

540

40

-

20

14

6

10

8

2

10

8

2

4

3

1

1,0

0,9

0,8

0,9

50

541

70

-

35

22

13

15

11

4

15

11

4

5

4

1

1,0

0,9

0,8

0,9

75

542

80

-

35

22

13

15

11

4

15

11

4

5

4

1

1,0

0,9

0,8

0,9

100

543

130

-

58

32

26

30

20

10

35

22

13

15

11

4

1,0

0,9

0,8

0,9

Столовая с электронагревательным оборудованием и с электроплитой на 35 мест

544

65

-

35

22

13

15

11

4

15

11

4

5

4

1

1,0

0,9

0,8

0,9

50

545

100

-

50

28

22

20

14

6

20

14

6

10

8

2

1,0

0,9

0,8

0,9

75

546

110

-

55

30

25

25

17

8

22

15

7

10

8

2

1,0

0,9

0,8

0,9

100

547

150

-

70

35

35

35

22

13

45

26

19

20

14

6

1,0

0,9

0,8

0,9

Общежитие на 24 места

548

4

-

4

3,5

0,5

-

-

-

12

9

3

4

3,5

0,5

1,0

0,8

0,7

0,9

Торговый центр для поселков с населением на 2 тыс. жителей (столовая, магазин, гостиница, комбинат бытового обслуживания)

549

60

-

40

24

16

30

20

10

25

17

8

15

11

4

1,0

0,8

0,7

0,9

Магазин на 2 рабочих места
смешанный ассортимент

550

5

-

2

1,2

0,8

-

-

-

4

2,4

1,6

-

-

-

1,0

0,6

0,4

0,7

на 4 места
продовольственный

551

15

-

10

8

2

5

4,5

0,5

10

8

2

5

4,5

0,5

1,0

0,6

0,4

0,7

промтоварный

552

7

-

6

5

1

-

-

-

6

5

1

-

-

-

1,0

0,6

0,4

0,7

смешанный ассортимент на

553

10

-

4

3

1

-

-

-

4

3

1

-

-

-

1,0

0,6

0,4

0,7

6 - 10 мест
продовольственный

554

20

-

10

8

2

5

4,5

0,5

10

8

2

5

4,5

0,5

1,0

0,6

0,4

0,7

промтоварный

555

10

-

3

2,5

0,5

-

-

-

3

2,5

0,5

-

-

-

1,0

0,6

0,4

0,7

Комбинат бытового обслуживания на 6 рабочих мест

556

5

-

3

2,5

0,5

2

1,8

0,2

1

0,8

0,2

-

-

-

1,0

0,7

0,6

0,8

10

557

8

-

5

4

1

3

2,5

0,5

2

1,5

0,5

-

-

-

1,0

0,7

0,6

0,8

25

558

30

-

15

11

4

10

8

2

5

4,5

0,5

-

-

-

1,0

0,7

0,6

0,8

Баня на 5 мест

559

3

-

3

2,8

0,2

2

1,8

0,2

3

2,8

0,2

2

1,8

0,2

1,0

0,9

0,8

0,9

10

560

10

-

7

6,5

0,5

2

1,8

0,2

7

6,5

0,5

2

1,8

0,2

1,0

0,9

0,8

0,9

20

561

16

-

8

6

2

5

4,5

0,5

8

6

2

5

4,5

0,5

1,0

0,9

0,8

0,9

Прачечная производительностью 0,125 т белья/смену

562

20

-

10

8

2

6

5

1

10

8

2

6

5

1

1,0

0,9

0,8

0,9

0,25

563

32

-

13

10

3

8

6

2

13

10

3

8

6

2

1,0

0,9

0,8

0,9

0,5

564

52

-

20

14

6

13

10

3

20

14

6

13

10

3

1,0

0,9

0,8

0,9

1,0

565

80

-

25

17

8

15

11

4

25

17

8

15

11

4

1,0

0,9

0,8

0,9

Сельский жилой дом (квартира) с плитой на газе, жидком или твердом топливе

601

-

-

0,3

0,23

0,07

0,15

0,12

0,03

1,0

0,78

0,22

0,4

0,31

0,09

1,0

0,8

0,7

0,9



602

-

-

0,5

0,41

0,09

0,24

0,2

0,04

1,5

1,23

0,27

0,6

0,5

0,1

1,0

0,8

0,7

0,9



603

-

-

0,7

0,59

0,11

0,32

0,27

0,05

2

1,68

0,32

0,75

0,64

0,11

1,0

0,8

0,7

0,9



604

-

-

0,9

0,76

0,14

0,4

0,34

0,06

2,5

2,12

0,38

0,9

0,78

0,12

1,0

0,8

0,7

0,9



605

-

-

1,1

0,94

0,16

0,47

0,4

0,07

3

2,55

0,45

1,05

0,92

0,13

1,0

0,8

0,7

0,9



606

-

-

1,3

1,11

0,1

0,52

0,45

0,07

3,5

3

0,5

1,17

1,03

0,14

1,0

0,8

0,7

0,9



607

-

-

1,5

1,29

0,21

0,6

0,52

0,08

4

3,45

0,55

1,32

1,17

0,15

1,0

0,8

0,7

0,9



608

-

-

2

1,78

0,22

0,72

0,64

0,08

5

4,45

0,55

1,45

1,29

0,16

1,0

0,8

0,7

0,9

Жилой дом с электроплитой

609

-

-

3,5

3,18

0,32

1,15

1,06

0,09

6

5,45

0,55

1,5

1,33

0,17

1,0

0,8

0,7

0,9

Жилой дом с электроплитой и электроводонагревателем

610

-

-

4,5

4,14

0,36

1,5

1,41

0,09

7,5

6,9

0,6

1,87

1,69

0,18

1,0

0,8

0,7

0,9

Сельский жилой дом (квартира) с плитой на газе, жидком или твердом топливе и кондиционером

611

-

-

0,9

0,71

0,19

0,75

0,6

0,15

2

1,58

0,42

1,4

1,11

0,29

1,0

0,9

0,85

0,95



612

-

-

1,1

0,89

0,21

0,84

0,68

0,16

2,5

2,03

0,47

0,6

1,3

0,3

1,0

0,9

0,85

0,95



613

-

-

1,3

1,07

0,23

0,92

0,75

0,17

3

2,48

0,52

1,75

1,44

0,31

1,0

0,9

0,85

0,95



614

-

-

1,5

1,24

0,26

1

0,82

0,18

3,5

2,92

0,58

1,9

1,58

0,32

1,0

0,87

0,82

0,9



615

-

-

1,7

1,42

0,28

1,07

0,88

0,19

4

3,35

0,65

2,05

1,72

0,33

1,0

0,85

0,8

0,9



616

-

-

1,9

1,59

0,31

1,12

0,93

0,19

4,5

3,8

0,7

2,17

0,83

0,34

1,0

0,85

0,9

0,9



617

-

-

2,1

1,77

0,33

1,2

1

0,2

5

4,25

0,75

2,32

1,97

0,35

1,0

0,83

0,75

0,9



618

-

-

2,6

2,26

0,34

1,32

1,12

0,2

6

5,25

0,75

2,45

2,09

0,36

1,0

0,83

0,75

0,9

Жилой дом с электроплитой и кондиционером

619

-

-

4,1

3,66

0,44

1,75

1,54

0,21

7

6,25

0,75

2,5

2,13

0,37

1,0

0,82

0,75

0,9

Жилой дом с электроплитой и электроводонагревателем и кондиционером

620

-

-

5,1

4,62

0,48

2,1

1,89

0,21

8,5

7,7

0,8

2,87

2,49

0,38

1,0

0,82

0,75

0,9

Наружное освещение с лампами накаливания

651

-

-

0

0

0

0

0

0

РМ

0

РМ

0

0

0

1,0

1,0

1,0

1,0

Наружное освещение с люминесцентными лампами

652

-

-

0

0

0

0

0

0

РМ

0

РМ

0,5РМ

0

0,5РМ

1,0

1,0

1,0

1,0

Таблица П.1.2

Электрические нагрузки отопления и вентиляции животноводческих ферм
и помещений (при  tпр = -25 °С) и электрообогрева парников и теплиц

Наименование потребителя

Номер шифра

Установленная максимальная нагрузка РМ, кВт/ед.

Коэффициент дневного максимума, КД

Коэффициент вечернего максимума, КВ

Стандартный коэффициент вариации, С, %

Коэффициенты сезонности

КЗ

КВ

КЛ

КО

Молочная ферма, на 1 корову

701

0,8

1,0

0,6

10

1,0

0,4

-

0,2

Ферма нетелей, на 1голову

702

0,3

1,0

0,6

10

1,0

0,4

-

0,2

Откормочник КРС, на 1 место

703

0,3

1,0

0,6

10

1,0

0,3

-

0,2

Коровник, на 1 голову

704

0,6

1,0

0,6

10

1,0

0,4

-

0,2

Репродукторная свиноферма, на 1 свиноматку

705

1,2

1,0

0,6

10

1,0

0,5

-

0,3

Откормочная свиноферма, на 1 место

706

0,25

1,0

0,6

10

1,0

0,3

-

0,2

Свинарник-маточник, на 1 свиноматку

707

1,2

1,0

0,6

10

1,0

0,5

-

0,3

Свинарник-откормочник, на 1 место

708

0,24

1,0

0,6

10

1,0

0,3

-

0,2

Парник на электрообогреве, на 1 м2

751

0,05

0,6

0,5

10

0,3

1,0

-

-

Теплицы с электрообогревом, пленочные или стеклянные, на 1м2
весенние

755

0,02

0,6

0,5

10

0,3

1,0

-

-

зимне-весенние

756

0,1

0,6

0,5

10

1,0

1,0

-

0,3

зимние (южная зона)

757

0,3

0,6

0,5

10

1,0

0,6

-

0,3

Таблица П.1.3

Ориентировочные показатели для определения электрических нагрузок
отдельных предприятий в сельской местности

Наименование потребителя

Основной вид продукции

Единица измерения

Потребление электроэнергии на ед. продукции, кВч

Коэффициент мощности в максимум нагрузки

Количество смен

Годовое число часов использования максимума нагрузки, час

дневной

вечерний

Хлебоприемные предприятия

зерно

т

2,5 - 3,5

0,70

0,90

I

1500

0,70

0,75

II - III

3000

Комбинаты хлебобулочных изделий

хлеб

т

20 - 40

0,75

0,90

I

1500

0,75

0,80

III

3000

мука

т

25 - 35

0,75

0,80

III

3000

крупа, макаронные изделия

т

80

0,75

0,80

III

3000

Мясокомбинаты

мясо, колбаса

т

60 - 75

0,75

0,90

I

1800

9,75

0,80

II - III

2500

консервы

т. у. б

50

0,65

0,70

II - III

2500

Молокозаводы

молоко

т

25

0,75

0,80

I - II

2500

сыр

т

165

0,75

0,85

I

2000

сухое молоко

т

300

0,75

0,80

II

2500

масло

т

100 - 120

0,75

0,80

I - III

1800 - 2500

Кондитерские фабрики

конд. изделия

т

40

0,65

0,70

III

3000

Масложиркомбинаты

Масло растительное

т

135 - 300

0,75

0,80

I - II

2000 - 2500

Пивзаводы

солод

т

45

0,75

0,80

II

2500

пиво

тыс. дал

950

0,75

0,80

II

2500

Консервные заводы

Консервы овощные

т. у. б

50

0,70

0,75

II

2500

Заводы безалкогольных напитков



тыс. дал

180

0,75

0,80

II

2500

III

3500

Винзаводы

вино

тыс. дал

170

0,70

0,90

I

1000

0,75

0,80

II

1500

Сахзаводы

сахар

т

30 - 50

0,70

0,75

III

3000

Спиртзаводы

спирт

дал

0,5 - 1,8

0,70

0,90

I

1800

0,75

0,80

II

2500

Предприятия по ремонту сельхозтехники

ремонт тракторов

тыс. руб.

450

0,70

0,95

I

1600

0,70

0,80

II

2300

Заводы железобетонных изделий

ж. б. издел.

м3

20 - 40

0,70

0,90

I

1500

0,70

0,75

II

2000

Льно- пенькозаводы

волокно

т

650

0,70

0,90

I

1800

Кирпичные заводы

кирпич

тыс. шт

50 - 80

0,70

0,75

II - III

2500

Карьеры

камень

м3

3 - 5

0,75

0,90

I

1300

Леспромхозы

лес

м3

15 - 20

0,70

0,95

I

1500

пиломатериалы

м3

10

0,70

0,75

II

3000

Заводы древесно-стружечных плит

плиты

м3

150

0,70

0,75

II

3000

Заводы древесно-волокнистых плит

плиты

тыс. м2

2,5

0,70

0,75

II

3000

Мебельные фабрики

мебель

тыс. руб.

350

0,65

0,70

II

4000

Асфальто-бетонные заводы

бетон

м3

5 - 10

0,70

0,90

I

1300

Торфопредприятия

торф

т

15 - 20

0,75

0,80

III

3000

Хлопкоприемные пункты

хлопок

т

50

0,70

0,75

III

3000

Крахмальные заводы

крахмал

т

225

0,70

0,75

I - II

2000

Таблица П.1.4

Группы сельскохозяйственных потребителей
для расчета сетей 10 … 110 кВ

Наименование группы потребителей

Вид потребителей

Шифр нагрузки

Производственная нагрузка колхозов и совхозов

Фермы KРC, свиноводческие, птицеводческие, кролеводческие фермы, овцефермы; хоздворы (кузница, мастерская, гараж, стройцех и пр.); холодильники, мельницы, овощехранилища, тракторные бригады; насосные станции водоснабжения; маслобойни, крупорушки; котельные комбикормовые цеха и т.п.

01

Коммунально-бытовая нагрузка колхозов и совхозов

Жилые дома, школы, ясли-сады, административные здания, клубы, столовые, магазины, прачечные, бани, гостиницы и т.п. в сельских населенных пунктах

02

Коммунально-бытовая нагрузка ПГТ и городов районного подчинения

То же, в ПГТ и городах районного подчинения

03

Коммунально-бытовая нагрузка с использованием электроэнергии для пищеприготовления и подогрева воды на хозяйственные нужды

Жилые дома со стационарными электроплитами, столовые, школы, детские сады и ясли с электроплитами

04

Смешанная нагрузка колхозов и совхозов

Производственные и комбытовые потребители. Если один из видов потребителей составляет менее 30 % по установленной мощности, то наименование нагрузки определяется преобладающим видом потребителей.

05

Летне-осенняя сезонная производственная нагрузка колхозов и совхозов

Зернотока, пункты приготовления травяной муки, хмелесушилки, пункты первичной переработки льна и т.д.

06

Животноводческие комплексы и фермы по производству молока

Животноводческие комплексы и фермы по производству молока

07

Животноводческие комплекса по производству свинины и птицефабрики

Животноводческие комплексы по производству свинины и птицефабрики

08

Животноводческие комплекса по производству говядины и выращиванию нетелей

Животноводческие комплекса по производству говядины и выращиванию нетелей

09

Электроотопление животноводческих помещений

Нагрузки электроотопления животноводческих помещений

10

Парники и пленочные теплицы на электрообогреве

Парники и весенние пленочные теплицы на электрообогреве

11

Тепличные комбинаты с обогревом от котельных

Зимние теплицы с обогревом от котельных

12

Мелкомассивное орошение

Насосные станции орошения колхозов и совхозов

13

Односменные потребители промышленных предприятий

Сельхозтехника, межколхозстрой, мельничные комбинаты, комбикормовые заводы, хлебозаводы, молокозаводы, мясокомбинаты, ремзаводы, леспромхозы, кирпичные заводы, пивзаводы, швейные фабрики, кондитерские фабрики, райпромкобинаты и т. п.

14

Двухсменные потребители промпредприятий

То же, но с двухсменным режимом работы

15

Трехсменные потребители промпредприятий

То же, но с трехсменным режимом работы

16

Односменные сезонные предприятия по переработке сельскохозяйственной продукции

Хлебоприемные пункты, хлопкоприемные пункты, льнозаводы, винзаводы, консервные заводы (овощные, фруктовые), сахзаводы и т.п.

17

Двухсменные сезонные предприятия по переработке сельскохозяйственной продукции

То же, но с двухсменным режимом работы

18

Трехсменные сезонные предприятия по переработке сельскохозяйственной продукции

То жe, но с трехсменным режимом работы

19

Конденсаторные установки

Нерегулируемые конденсаторные установки

20

Конденсаторные установки

Регулируемые (2 ступени)

21

Конденсаторные установки

Регулируемые (3 ступени)

22

Таблица П.1.5

Вид нагрузки трансформаторной подстанции 110 - 35/10 кB

Наименование вида нагрузки

Удельный вес преобладающей нагрузки, %

Шифр нагрузки

Трансформаторные подстанции 110 - 35/10 кВ с преобладающей нагрузкой сельскохозяйственных потребителей

более 50

41

То же, но с нагрузкой орошения

более 30

42

То же, но с нагрузкой животноводческих комплексов и птицефабрик

более 50

43

То же, но с нагрузкой парниково-тепличных комбинатов

более 30

44

Трансформаторные подстанции 110 - 35/10 кВ с преобладающей нагрузкой промышленных предприятий

более 50

45

Таблица П.1.6

Суточные графики активных и реактивных нагрузок производственных потребителей
колхозов и совхозов

Шифр 01

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

35

35

35

35

45

50

60

65

75

90

100

85

60

70

75

75

70

65

60

60

55

50

45

35

Срм

15

15

15

15

20

35

40

40

35

30

30

35

35

35

35

35

35

40

35

35

30

25

20

15

О

25

25

25

30

40

45

55

60

70

90

100

85

65

75

80

75

70

60

55

55

50

35

30

25

Сом

15

15

15

15

20

35

40

45

40

35

35

40

35

35

35

35

35

35

30

30

25

25

20

15

весна

Р

30

30

30

30

45

50

50

60

80

90

100

85

60

65

70

70

65

60

60

60

55

50

45

35

Срм

10

10

10

10

20

35

35

35

40

35

35

35

30

35

35

35

35

35

35

35

30

25

20

10

О

20

20

20

20

35

50

50

60

70

90

100

80

65

65

70

7

65

60

55

50

45

40

30

25

Сом

10

10

10

10

20

30

30

30

40

40

35

40

30

40

40

40

40

35

30

30

25

25

20

10

лето

Р

30

30

30

30

40

45

50

70

85

90

100

80

55

55

65

70

70

65

65

65

55

55

40

35

Срм

10

10

10

10

25

30

35

50

50

45

40

40

35

35

40

40

40

40

40

40

35

30

20

15

О

25

25

25

25

35

40

55

70

90

95

100

85

60

60

70

75

75

65

65

60

50

50

30

30

Сом

10

10

10

10

25

30

30

50

55

60

50

45

40

40

45

45

45

45

45

40

35

30

20

15

осень

Р

35

35

35

35

45

35

60

65

80

95

100

85

60

65

70

70

65

60

60

60

55

50

45

35

Срм

15

15

15

15

20

25

40

40

40

40

35

35

30

30

35

35

35

35

35

35

30

25

20

15

О

30

30

30

30

40

35

55

70

80

90

100

90

70

60

75

75

70

60

60

60

55

50

45

30

Сом

15

15

15

15

20

25

40

40

45

40

45

40

30

40

40

40

35

35

35

30

25

20

20

15



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,9

0,8

0,7

0,7

0,7

0,7

0,7

0,8

0,9

1,0

КQ

0,8

0,8

0,7

0,6

0,55

0,55

0,55

0,55

0,55

0,6

0,7

0,8

Таблица П.1.7

Суточные графики активных и реактивных нагрузок коммунально-бытовых
потребителей колхозов и совхозов

Шифр 02

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

20

20

20

20

25

30

45

65

40

30

30

35

40

30

25

25

40

70

100

95

70

50

35

25

Срм

10

10

10

10

15

15

20

25

25

20

20

20

20

20

15

15

20

20

20

20

25

25

20

10

Q

25

25

25

25

25

30

45

65

40

30

30

35

40

30

30

30

45

75

100

95

75

55

40

25

СQМ

15

15

15

15

20

20

25

35

30

25

25

25

25

25

20

20

20

20

20

20

25

25

20

15

весна

Р

20

20

20

20

25

30

40

50

35

30

30

30

35

30

25

25

25

30

40

70

100

80

50

25

Срм

10

10

10

10

15

15

20

25

25

25

15

15

20

15

15

15

15

15

20

20

20

25

20

10

Q

25

25

25

25

25

30

40

55

35

35

30

35

40

30

30

30

30

35

45

75

100

85

55

25

СQМ

15

15

15

15

15

15

20

30

25

25

20

20

25

20

20

20

20

20

25

25

20

20

20

10

лето

Р

20

20

20

20

25

25

30

40

30

25

25

30

35

30

25

25

25

30

35

40

70

100

55

25

Срм

10

10

10

10

10

15

15

20

15

15

15

15

20

15

15

15

15

15

15

20

25

25

20

15

Q

20

20

20

20

25

25

30

40

30

25

25

30

35

30

25

25

25

30

35

40

70

100

55

25

СQМ

15

15

15

15

15

15

15

25

20

20

15

15

25

20

20

20

20

20

20

20

20

25

20

15

осень

Р

20

20

20

20

25

30

40

50

35

30

30

30

35

30

35

25

30

40

70

100

85

60

40

25

Срм

10

10

10

10

15

15

20

25

20

15

15

15

20

15

15

15

15

20

20

20

25

25

20

10

Q

25

25

25

25

30

30

45

55

40

35

35

35

35

30

30

30

35

50

75

100

85

65

30

25

СQМ

10

10

10

10

10

15

25

30

30

20

20

20

25

20

20

20

20

25

25

20

20

20

20

15



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

0,95

0,85

0,8

0,75

0,7

0,7

0,7

0,85

0,9

0,95

1,0

КQ

0,4

0,4

0,37

0,35

0,35

0,3

0,3

0,3

0,37

0,38

0,4

0,4

Таблица П.1.8

Суточные графики активных и реактивных нагрузок коммунально-бытовых
ПГТ и городов районного подчинения

Шифр 03

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

25

25

25

25

30

409

60

75

60

45

45

45

60

55

40

40

50

80

100

95

85

75

60

40

Срм

15

15

15

15

15

20

25

30

30

30

30

30

30

30

30

30

30

30

30

30

30

30

25

20

Q

25

25

25

25

30

40

60

75

60

45

45

45

50

55

40

40

50

80

100

95

85

75

60

40

СQМ

15

15

15

15

15

15

20

30

30

30

30

30

30

30

30

30

30

30

20

25

25

25

25

20

весна

Р

30

25

25

25

30

40

55

65

50

40

40

40

45

50

40

35

35

45

65

85

100

90

70

40

Срм

15

15

15

15

15

20

25

30

30

30

30

30

30

30

30

30

30

30

30

30

30

30

25

20

Q

30

25

25

25

25

40

60

70

55

45

45

45

50

55

45

40

35

45

70

85

100

90

70

40

СQМ

15

15

15

15

15

20

25

30

35

35

35

35

30

30

35

35

35

30

30

25

25

25

30

25

лето

Р

30

25

25

25

30

40

50

55

45

40

40

40

45

50

40

35

35

40

50

65

85

100

70

40

Срм

15

15

15

15

15

20

25

30

30

30

30

30

30

30

30

30

30

30

30

30

30

30

25

20

Q

35

30

30

30

35

45

55

60

50

45

45

45

45

55

45

40

40

45

55

65

85

100

75

45

СQМ

20

20

20

20

20

20

25

35

35

35

30

30

30

30

35

35

35

30

30

30

30

30

30

25

осень

Р

30

25

25

25

30

40

55

65

50

40

40

40

45

50

40

40

45

65

90

100

90

80

60

40

Срм

15

15

15

15

15

20

25

30

30

30

30

30

30

30

30

30

30

30

30

30

30

30

25

20

Q

30

35

35

35

30

40

55

65

50

40

40

40

45

50

40

40

40

65

90

100

90

80

60

40

СQМ

20

20

20

20

20

25

30

35

35

35

30

30

30

30

35

35

35

35

35

30

30

30

25

25



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

0,95

0,85

0,8

0,75

0,7

0,7

0,7

0,85

0,9

0,95

1,0

КQ

0,5

0,5

0,4

0,4

0,4

0,3

0,3

0,3

0,4

0,4

0,4

0,5

Таблица П.1.9

Суточные графики активных и реактивных нагрузок коммунально-бытовых потребителей
с использованием электроэнергии для пищеприготовления и подогрева воды на
хозяйственные нужды

Шифр 04

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

20

20

20

20

25

30

40

70

50

40

50

50

60

60

40

40

50

90

100

95

70

50

35

25

Срм

10

10

10

10

15

20

25

35

35

30

35

35

35

35

25

20

35

35

45

40

30

30

20

15

Q

25

25

25

25

35

40

60

80

60

45

45

45

50

55

40

35

50

80

100

95

85

75

60

35

СQМ

15

15

15

15

15

20

20

35

30

30

30

30

30

30

30

30

30

25

25

25

25

25

20

20

весна

Р

20

20

20

20

25

30

40

60

45

45

40

45

50

60

40

30

40

60

85

90

100

70

40

25

Срм

10

10

10

10

15

20

25

35

30

30

30

35

30

35

25

20

25

35

40

45

45

40

25

15

Q

30

30

30

30

30

40

50

75

55

55

45

45

50

55

45

35

40

55

70

85

100

90

60

40

СQМ

15

15

15

15

20

20

25

35

35

35

35

35

30

35

35

30

30

35

35

35

30

35

25

15

лето

Р

20

20

20

20

25

30

35

50

40

35

40

40

60

50

40

30

30

40

50

70

85

100

50

35

Срм

10

10

10

10

15

20

25

30

25

25

25

25

30

35

25

20

20

25

30

35

30

30

25

15

Q

30

30

30

30

35

45

55

60

50

45

45

45

45

55

45

40

40

45

55

65

85

100

70

45

СQМ

15

15

15

15

20

20

25

35

30

30

30

30

30

30

30

30

35

30

30

30

30

25

25

25

осень

Р

20

20

20

20

20

25

30

40

60

45

45

45

50

60

40

30

40

60

90

100

70

50

35

25

Срм

10

10

10

10

10

15

20

25

35

30

35

35

35

35

30

25

25

35

45

45

40

30

20

15

Q

30

25

25

25

25

30

40

55

65

50

40

40

45

50

40

40

45

65

90

100

90

80

55

40

СQМ

15

15

15

15

15

15

25

30

40

30

30

30

30

30

30

30

30

35

35

30

30

25

20

15



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

0,95

0,85

0,8

0,75

0,7

0,7

0,7

0,85

0,9

0,95

1,0

КQ

0,4

0,4

0,35

0,3

0,25

0,25

0,25

0,25

0,30

0,3

0,4

0,4

Таблица П.1.10

Суточные графики смешанной нагрузки колхозов и совхозов

Шифр 05

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

35

35

35

35

45

50

65

80

70

75

80

75

65

60

60

60

70

85

100

95

80

60

50

40

Срм

15

15

15

15

20

35

40

40

35

30

30

30

30

30

30

30

35

30

30

30

30

25

20

15

Q

30

30

30

30

40

50

65

80

70

75

80

75

65

60

60

60

70

85

100

95

85

70

50

30

СQМ

15

15

15

15

20

35

40

40

35

30

30

30

30

30

30

30

30

25

25

25

20

15

15

15

весна

Р

30

30

30

30

45

50

60

70

60

75

85

75

65

60

60

60

60

60

65

85

100

85

60

40

Срм

10

10

10

10

20

30

35

35

35

30

30

30

30

30

30

30

30

30

30

30

30

30

30

15

Q

25

25

25

25

40

50

60

70

60

75

85

75

60

55

60

60

60

60

65

85

100

85

70

40

СQМ

10

10

10

10

20

30

35

35

35

30

30

30

30

30

30

30

30

30

25

25

25

25

20

10

лето

Р

30

30

30

30

45

45

50

70

75

75

80

70

60

55

50

60

60

60

65

75

80

100

60

40

Срм

10

10

10

10

20

25

30

35

35

30

30

30

30

30

30

30

30

30

30

30

30

35

35

20

Q

25

25

25

25

40

50

65

70

75

75

80

70

60

60

55

60

60

60

65

70

75

100

65

40

СQМ

10

10

10

10

20

20

20

30

30

30

30

30

25

25

25

30

30

30

30

30

30

30

25

15

осень

Р

35

35

35

35

40

40

60

70

70

80

80

70

60

60

60

60

60

70

80

100

85

70

55

40

Срм

15

15

15

15

20

20

30

35

35

35

30

30

30

30

30

30

30

30

30

30

30

30

20

15

Q

35

35

35

35

40

40

60

65

70

80

85

70

60

60

65

65

65

70

80

100

85

75

55

40

СQМ

15

15

15

15

20

20

25

35

35

35

30

25

25

25

25

25

25

25

25

20

20

20

20

15



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,8

0,8

0,8

0,7

0,7

0,7

0,9

0,9

0,9

1,0

КQ

0,75

0,75

0,6

0,6

0,6

0,55

0,55

0,55

0,7

0,7

0,7

0,75

Таблица П.1.11

Суточные графики летне-осенней сезонной
производственной нагрузки

Шифр 06

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

лето

Р

35

35

35

35

35

40

45

50

80

90

100

80

50

50

75

85

80

80

65

50

40

35

35

35

Срм

25

25

25

25

25

25

30

30

45

40

40

40

30

30

40

45

45

45

40

30

25

25

25

25

Q

30

30

30

30

30

40

50

60

85

95

100

80

50

50

80

85

80

80

70

55

45

35

35

35

СQМ

20

20

20

20

20

20

25

25

45

40

40

40

25

25

35

45

45

45

35

25

20

20

20

20

осень

Р

35

35

35

35

35

40

45

50

80

90

100

80

50

50

75

85

80

80

65

50

40

35

35

35

Срм

25

25

25

25

25

25

30

30

45

40

40

40

30

30

40

45

45

45

40

30

35

35

35

35

Q

30

30

30

30

30

40

50

60

85

95

100

80

50

50

80

85

80

80

70

55

45

35

35

35

СQМ

20

20

20

20

20

20

25

25

45

40

40

40

25

25

35

45

45

45

35

25

20

20

20

20



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0

0

0

0

0

0,4

0,8

1,0

0,8

0,6

0,2

0

КQ

0

0

0

0

0

0,4

0,8

1,0

0,8

0,6

0,2

0

Таблица П.1.12

Суточные графики активных и реактивных нагрузок
комплексов по производству молока

Шифр 07

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

45

45

45

55

60

75

85

100

90

85

80

70

65

75

80

95

85

70

80

90

75

55

45

45

Срм

10

10

10

10

15

20

20

30

30

30

25

25

25

25

30

30

30

25

30

25

20

10

10

10

Q

45

45

45

55

60

75

85

100

90

85

80

70

65

75

80

95

85

70

80

90

75

55

45

45

СQМ

10

10

10

10

15

20

20

30

30

30

25

25

25

25

30

30

30

25

30

25

20

10

10

10

весна

Р

40

40

40

40

50

60

85

100

80

70

60

55

55

60

75

90

75

80

95

85

65

50

40

40

Срм

10

10

10

10

15

20

30

30

30

30

25

25

25

25

30

30

30

30

30

30

25

20

10

10

Q

40

40

40

40

50

60

85

100

80

70

60

55

55

60

75

90

75

80

95

85

65

50

40

40

СQМ

10

10

10

10

15

20

30

30

30

30

25

25

25

25

30

30

30

30

30

30

25

20

10

10

лето

Р

25

25

25

30

55

70

85

100

85

60

50

35

45

60

75

90

75

70

85

95

80

75

50

30

Срм

10

10

10

10

20

25

30

30

30

25

25

25

25

30

30

30

30

30

30

30

25

20

10

10

Q

25

25

25

30

55

70

85

100

85

60

50

35

45

60

75

90

75

70

85

95

80

75

50

30

СQМ

10

10

10

10

20

25

30

30

30

25

25

25

25

30

30

30

30

30

30

30

25

20

10

10

осень

Р

40

40

40

40

50

60

85

100

80

70

60

55

55

60

75

90

75

80

95

85

65

50

40

40

Срм

10

10

10

10

15

20

30

30

30

30

25

25

25

25

30

30

30

30

30

30

25

20

10

10

Q

40

40

40

40

50

60

85

100

80

70

60

55

55

60

75

90

75

80

95

85

65

50

40

40

СQМ

10

10

10

10

15

20

30

30

30

30

25

25

25

25

30

30

30

30

30

30

25

20

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,9

0,8

0,7

0,7

0,7

0,7

0,8

0,9

0,95

1,0

КQ

0,6

0,6

0,5

0,5

0,4

0,4

0,4

0,4

0,5

0,5

0,6

0,6

Таблица П.1.13

Суточные графики активных и реактивных нагрузок комплексов по производству
свинины и птицефабрик

Шифр 08

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

45

45

45

45

50

55

65

65

80

100

90

75

70

70

70

85

75

65

60

60

50

50

45

45

Срм

10

10

10

10

15

15

20

30

25

20

20

25

25

25

30

25

20

20

15

10

10

10

10

10

Q

45

45

45

45

50

55

65

65

80

100

90

75

70

70

70

85

75

65

60

60

50

50

45

45

СQМ

10

10

10

10

15

15

20

30

25

20

20

25

25

25

30

25

20

20

15

10

10

10

10

10

весна

Р

35

35

35

35

35

40

40

45

75

100

85

70

65

65

65

75

75

65

60

50

45

35

35

35

Срм

10

10

10

10

10

15

15

25

20

20

20

20

25

25

25

20

20

20

15

15

10

10

10

10

Q

35

35

35

35

35

40

40

45

75

100

85

70

65

65

65

75

75

65

60

50

45

35

35

35

СQМ

10

10

10

10

10

15

15

25

20

20

20

20

25

25

25

20

20

20

15

15

10

10

10

10

лето

Р

35

35

35

35

35

40

40

45

75

100

85

70

65

65

65

75

75

65

60

50

45

35

35

35

Срм

10

10

10

10

10

15

15

25

20

20

20

20

25

25

25

20

20

20

15

15

10

10

10

10

Q

35

35

35

35

35

40

40

45

75

100

85

70

65

65

65

75

75

65

60

50

45

35

35

35

СQМ

10

10

10

10

10

15

15

25

20

20

20

20

25

25

25

20

20

20

15

15

10

10

10

10

осень

Р

35

35

35

35

35

40

40

45

75

100

85

70

65

65

65

75

75

65

60

60

45

35

35

35

Срм

10

10

10

10

10

15

15

25

20

20

20

20

25

25

25

20

20

20

15

15

10

10

10

10

Q

35

35

35

35

35

40

40

45

75

100

85

70

65

65

65

75

75

65

60

60

45

35

35

35

СQМ

10

10

10

10

10

15

15

25

20

20

20

20

25

25

25

20

20

20

15

15

10

10

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,8

0,8

0,8

0,5

0,5

0,5

0,8

0,8

0,8

1,0

КQ

0,3

0,3

0,2

0,2

0,2

0,15

0,15

0,15

0,2

0,2

0,2

0,3

Таблица П.1.14

Суточные графики активных и реактивных нагрузок комплексов по производству
говядины и выращивания нетелей

Шифр 09

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

60

60

60

60

60

65

75

75

100

85

80

65

65

70

80

80

80

65

65

60

60

60

60

60

Срм

10

10

10

10

10

15

20

35

30

25

35

35

40

35

30

30

25

15

15

10

10

10

10

10

Q

60

60

60

60

60

65

75

75

100

85

80

65

65

70

80

80

80

65

65

60

60

60

60

60

СQМ

10

10

10

10

10

15

20

35

30

25

35

35

40

35

30

30

25

15

15

10

10

10

10

10

весна

Р

45

45

45

45

45

60

75

85

100

90

85

75

65

70

75

75

75

80

75

70

60

40

40

40

Срм

10

10

10

10

10

20

30

35

30

30

35

35

40

35

35

30

30

20

20

20

15

10

10

10

Q

45

45

45

45

45

60

75

85

100

90

85

75

65

70

75

75

75

80

75

70

60

40

40

40

СQМ

10

10

10

10

10

20

30

35

30

30

35

35

40

35

35

30

30

20

20

20

15

10

10

10

лето

Р

40

40

40

40

40

65

75

90

100

85

80

75

65

70

75

75

75

80

75

70

60

40

40

40

Срм

10

10

10

10

10

15

25

35

30

35

40

40

40

35

35

35

30

30

25

25

15

10

10

10

Q

40

40

40

40

40

65

75

90

100

85

80

75

65

70

75

75

75

80

75

70

60

40

40

40

СQМ

10

10

10

10

10

15

25

35

30

35

40

40

40

35

35

35

30

30

25

25

15

10

10

10

осень

Р

50

50

50

55

55

60

60

80

100

95

85

85

85

75

75

75

70

75

65

65

60

60

55

50

Срм

10

10

10

10

20

30

30

35

30

30

35

35

35

40

40

35

35

30

25

15

10

10

10

10

Q

50

50

50

55

55

60

60

80

100

95

85

85

85

75

75

75

70

75

65

65

60

60

55

50

СQМ

10

10

10

10

20

30

30

35

30

30

35

35

35

40

40

35

35

30

25

15

10

10

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,8

0,8

0,8

0,5

0,5

0,5

0,9

0,9

0,9

1,0

КQ

0,9

0,9

0,7

0,7

0,7

0,5

0,5

0,5

0,8

0,8

0,8

0,9

Таблица П.1.15

Суточные графики активных и реактивных электротепловых
нагрузок отопления и вентиляции животноводческих помещений

Шифр 10

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

100

100

100

100

100

100

100

50

50

100

100

100

100

100

100

100

100

100

60

40

40

60

100

100

Срм

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

Q

100

100

100

100

100

100

100

50

50

100

100

100

100

100

100

100

100

100

60

40

40

60

100

100

СQМ

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

весна,
осень

Р

100

100

100

100

100

100

100

50

50

50

50

50

50

50

50

50

50

50

60

40

40

60

100

100

Срм

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

Q

100

100

100

100

100

100

100

50

50

50

50

50

50

50

50

50

50

50

60

40

40

60

100

100

СQМ

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,6

0,2

-

-

-

-

-

0,2

0,5

1,0

КQ

0,15

0,15

0,1

0,05

-

-

-

-

-

0,05

0,1

0,15

Таблица П.1.16

Суточные графики активных и реактивных нагрузок парников
и пленочных теплиц на электрообогреве

Шифр 11

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

100

100

100

100

100

100

100

75

75

60

60

60

60

60

60

60

60

60

50

50

100

100

100

100

Срм

10

10

10

10

10

10

10

10

10

15

15

15

15

15

15

15

15

15

10

10

10

10

10

10

Q

100

100

100

100

100

100

100

75

75

60

60

60

60

60

60

60

60

60

50

50

100

100

100

100

СQМ

10

10

10

10

10

10

10

10

10

15

15

15

15

15

15

15

15

15

10

10

10

10

10

10

весна

Р

100

100

100

100

100

100

70

45

45

60

60

60

60

60

60

60

60

60

45

45

45

100

100

100

Срм

10

10

10

10

10

10

10

10

10

15

15

15

15

15

15

15

15

15

10

10

10

10

10

10

Q

100

100

100

100

100

100

70

45

45

60

60

60

60

60

60

60

60

60

45

45

45

100

100

100

СQМ

10

10

10

10

10

10

10

10

10

15

15

15

15

15

15

15

15

15

10

10

10

10

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

0,3

1,0

0,7

0,2

-

-

-

-

-

-

-

КQ

0,03

0,1

0,3

0,2

0,07

-

-

-

-

-

-

-

Таблица П.1.17

Суточные графики активных и реактивных нагрузок тепличных комбинатов
с обогревом от котельных

Шифр 12

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

50

50

50

50

50

60

75

90

90

100

95

90

85

90

95

95

90

90

90

90

90

90

90

60

Срм

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

Q

50

50

50

50

50

60

75

90

90

100

95

90

85

90

95

95

90

90

90

90

90

90

90

60

СQМ

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

весна

Р

70

70

70

70

70

70

75

75

85

90

100

95

85

90

90

90

85

85

85

80

80

80

75

70

Срм

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

Q

70

70

70

70

70

70

75

75

85

90

100

95

85

90

90

90

85

85

85

80

80

80

75

70

СQМ

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

лето

Р

40

40

40

40

40

45

60

75

85

100

90

85

70

80

90

90

70

70

70

60

60

50

40

40

Срм

5

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

Q

40

40

40

40

40

45

60

75

85

100

90

85

70

80

90

90

70

70

70

60

60

50

40

40

СQМ

5

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

осень

Р

70

70

70

70

70

70

75

75

85

90

100

95

85

90

90

90

85

85

85

80

80

80

75

70

Срм

5

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5

Q

70

70

70

70

70

70

75

75

85

90

100

95

85

90

90

90

85

85

85

80

80

80

75

70

СQМ

5

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

5

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,8

0,8

0,7

0,3

0,3

0,3

0,3

0,6

0,6

0,7

КQ

0,5

0,5

0,5

0,5

0,4

0,25

0,25

0,25

0,25

0,5

0,5

0,5

Таблица П.1.18

Суточные графики активных и реактивных нагрузок
мелкомассивного орошения

Шифр 13

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

10

10

10

10

10

10

15

30

60

80

100

85

50

60

70

80

70

60

40

25

15

10

10

10

Срм

5

5

5

5

5

5

10

15

25

25

25

25

25

25

25

25

25

25

25

15

10

5

5

5

Q

10

10

10

10

10

10

15

30

60

80

100

85

50

60

70

80

70

60

40

25

15

10

10

10

СQМ

5

5

5

5

5

5

10

15

25

25

25

25

25

25

25

25

25

25

25

15

10

5

5

5

весна

Р

20

20

20

20

20

20

30

40

70

80

100

85

75

75

85

80

70

60

50

35

25

20

20

20

Срм

10

10

10

10

10

10

15

25

25

25

25

25

25

25

25

25

25

25

25

15

10

10

10

10

Q

20

20

20

20

20

20

30

40

70

80

100

85

75

75

85

80

70

60

50

35

25

20

20

20

СQМ

10

10

10

10

10

10

15

25

25

25

25

25

25

25

25

25

25

25

25

15

10

10

10

10

лето

Р

30

30

30

35

50

60

65

75

90

100

100

85

85

85

90

85

80

75

70

50

40

35

35

30

Срм

10

10

10

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

15

15

10

Q

30

30

30

35

50

60

65

75

90

100

100

85

85

85

90

85

80

75

70

50

40

35

35

30

СQМ

10

10

10

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

15

15

10

осень

Р

10

10

10

10

10

10

15

30

60

80

100

85

50

60

70

80

70

60

40

25

15

10

10

10

Срм

5

5

5

5

5

5

10

15

25

25

25

25

25

25

25

25

25

25

25

15

10

5

5

5

Q

10

10

10

10

10

10

15

30

60

80

100

85

50

60

70

80

70

60

40

25

15

10

10

10

СQМ

5

5

5

5

5

5

10

15

25

25

25

25

25

25

25

25

25

25

25

15

10

5

5

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0,1

0,1

0,1

0,3

0,6

1,0

1,0

1,0

0,6

0,4

0,2

0,1

КQ

0,08

0,08

0,08

0,2

0,5

0,8

0,8

0,8

0,5

0,5

0,15

0,08

Таблица П.1.19

Суточные графики активных и реактивных нагрузок
односменных промышленных предприятий

Шифр 14

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

15

15

15

15

15

15

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

15

15

15

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

20

10

10

5

5

5

Q

15

15

15

15

15

15

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

15

15

15

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

20

10

10

5

5

5

весна

Р

15

15

15

15

15

15

25

45

65

80

100

65

45

60

70

80

70

60

45

30

20

15

15

15

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

15

15

15

15

15

15

25

45

65

80

100

65

45

60

70

80

70

60

45

30

20

15

15

15

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

лето

Р

10

10

10

10

15

20

30

50

70

85

100

80

40

60

70

60

70

60

45

35

20

15

10

10

Срм

5

5

5

5

5

10

20

35

40

35

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

10

10

10

10

15

20

30

50

70

85

100

80

40

60

70

60

70

60

45

35

20

15

10

10

СQМ

5

5

5

5

5

10

20

35

40

35

35

35

30

30

40

40

40

35

30

10

10

5

5

5

осень

Р

15

15

15

15

15

15

20

40

60

80

100

85

45

60

70

80

70

60

40

30

20

15

15

15

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

15

15

15

15

15

15

20

40

60

80

100

85

45

60

70

80

70

60

40

30

20

15

15

15

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

1,0

0,9

0,8

0,8

0,8

0,8

0,9

0,9

0,9

1,0

КQ

0,9

0,9

0,9

0,8

0,75

0,75

0,75

0,75

0,8

0,8

0,8

0,9

Таблица П.1.20

Суточные графики активных и реактивных нагрузок
двухсменных промышленных предприятий

Шифр 15

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

25

15

15

15

15

15

20

35

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

весна

Р

25

15

15

15

15

15

20

35

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

лето

Р

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

осень

Р

25

15

15

15

15

15

20

35

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

1,0

0,9

0,8

0,8

0,8

0,8

0,9

0,9

0,9

1,0

КQ

0,9

0,9

0,9

0,8

0,75

0,75

0,75

0,75

0,8

0,8

0,8

0,9

Таблица П.1.21

Суточные графики активных и реактивных нагрузок
трехсменных промышленных предприятий

Шифр 16

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

весна

Р

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

лето

Р

45

70

80

75

40

55

70

50

55

75

100

80

45

55

75

55

55

75

90

70

40

60

70

45

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

45

70

80

75

40

55

70

50

55

75

100

80

45

55

75

55

55

75

90

70

40

60

70

45

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

осень

Р

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

1,0

0,9

0,8

0,8

0,8

0,8

0,9

0,9

0,9

1,0

КQ

0,9

0,9

0,9

0,8

0,75

0,75

0,75

0,75

0,8

0,8

0,8

0,9

Таблица П.1.22

Суточные графики активных и реактивных нагрузок односменных сезонных
предприятий по переработке сельскохозяйственной продукции

Шифр 17

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

15

15

15

15

15

15

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

15

15

15

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

10

10

10

10

10

10

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

10

10

10

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

весна

Р

15

15

15

15

15

15

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

15

15

15

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

10

10

10

10

10

10

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

10

10

10

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

лето

Р

10

10

10

10

15

20

30

50

70

85

100

80

40

60

70

80

70

60

45

35

20

15

10

10

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

10

10

10

10

15

20

30

50

70

85

100

80

40

60

70

80

70

60

45

35

20

15

10

10

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

осень

Р

15

15

15

15

15

15

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

15

15

15

Срм

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5

Q

10

10

10

10

10

10

20

40

60

80

100

85

50

60

70

80

70

60

40

30

20

10

10

10

СQМ

5

5

5

5

5

5

10

20

35

40

35

35

30

30

40

40

40

35

30

10

10

5

5

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0,6

0,4

0,2

0,1

0,1

0,2

0,5

0,8

1,0

1,0

1,0

1,0

КQ

0,6

0,4

0,2

0,1

0,1

0,2

0,5

0,8

1,0

1,0

1,0

1,0

Таблица П.1.23

Суточные графики активных и реактивных нагрузок двухсменных сезонных
предприятий по переработке сельскохозяйственной продукции

Шифр 18

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

25

15

15

15

15

15

20

35

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

весна

Р

25

15

15

15

15

15

20

35

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

лето

Р

20

10

10

10

10

10

15

30

55

75

100

85

45

55

75

55

55

75

90

70

40

60

75

45

Срм

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

55

75

100

85

45

55

75

55

55

75

90

70

40

60

75

45

СQМ

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

осень

Р

25

15

15

15

15

15

20

35

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30

Q

20

10

10

10

10

10

15

30

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

15

5

5

5

5

5

10

20

35

40

35

35

30

30

40

35

35

40

40

40

30

35

40

30



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0,6

0,4

0,2

0,1

0,1

0,2

0,5

0,8

1,0

1,0

1,0

1,0

КQ

0,6

0,4

0,2

0,1

0,1

0,2

0,5

0,8

1,0

1,0

1,0

1,0

Таблица П.1.24

Суточные графики активных и реактивных нагрузок трехсменных сезонных
предприятий по переработке сельскохозяйственной продукции

Шифр 19

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

весна

Р

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

лето

Р

45

70

80

75

40

55

70

50

55

75

100

80

45

55

75

55

55

75

90

70

40

60

70

45

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

45

70

80

75

40

55

70

50

55

75

100

80

45

55

75

55

55

75

90

70

40

60

70

45

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

осень

Р

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

Срм

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30

Q

50

75

85

80

45

60

75

55

60

80

100

85

50

60

80

60

60

80

90

70

45

60

75

50

СQМ

35

40

40

40

30

35

40

40

35

40

35

45

30

30

40

35

35

40

40

40

30

35

40

30



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0,6

0,4

0,2

0,1

0,1

0,2

0,5

0,8

1,0

1,0

1,0

1,0

КQ

0,6

0,4

0,2

0,1

0,1

0,2

0,5

0,8

1,0

1,0

1,0

1,0

Таблица П.1.25

Суточные графики активных и реактивных нагрузок подстанций 110 - 35/10 кВ
с преобладающей нагрузкой сельскохозяйственных потребителей

Шифр 41

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

35

35

35

35

45

55

70

80

80

80

85

80

65

65

70

70

75

85

100

95

80

70

55

40

Срм

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

5

Q

40

40

40

45

55

60

75

85

85

90

100

90

85

85

85

85

90

95

95

90

80

70

60

45

СQМ

5

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

5

весна

Р

35

35

35

35

45

55

65

75

80

80

85

80

65

65

65

65

60

65

75

90

100

85

65

45

Срм

5

5

5

5

10

10

10

15

15

10

10

10

10

10

10

10

10

10

15

15

10

10

10

5

Q

35

35

35

35

55

60

70

80

85

90

100

85

70

70

75

75

70

70

80

85

85

80

65

40

СQМ

5

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

лето

Р

35

35

35

35

45

50

60

75

80

80

80

75

60

60

65

65

65

65

70

75

85

100

65

40

Срм

5

5

5

5

10

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

Q

45

45

45

45

60

65

75

80

90

95

100

85

70

70

75

80

80

80

80

85

90

85

75

55

СQМ

5

5

5

5

15

20

20

20

20

20

15

15

15

15

15

20

20

15

15

15

15

10

10

5

осень

Р

35

35

35

35

45

45

65

75

75

75

80

70

60

60

60

60

60

70

85

100

90

75

60

40

Срм

5

5

5

5

5

10

15

15

15

10

10

10

10

10

10

10

10

10

10

10

10

10

10

5

Q

45

45

45

45

50

55

80

90

90

90

95

90

75

65

75

7

575

80

85

100

85

80

55

45

СQМ

5

5

5

5

10

10

20

20

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,9

0,8

0,7

0,7

0,7

0,7

0,75

0,85

0,95

1,0

КQ

0,6

0,6

0,5

0,45

0,4

0,4

0,4

0,4

0,45

0,5

0,55

0,6

Таблица П.1.26

Суточные графики активных и реактивных нагрузок подстанций 110 - 35/10 кВ
с нагрузкой орошение

Шифр 42

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

35

35

35

35

45

55

70

85

85

85

95

85

70

75

75

75

80

90

100

95

80

70

55

45

Срм

5

5

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

5

Q

35

35

35

35

45

55

65

80

85

90

100

90

80

85

85

85

85

85

90

80

90

60

50

40

СQМ

5

5

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

5

весна

Р

30

30

30

30

40

45

55

70

85

90

100

90

75

75

75

75

70

70

70

75

80

70

55

40

Срм

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

Q

30

30

30

30

40

45

60

65

80

85

100

90

75

75

80

80

70

65

75

65

60

55

45

35

СQМ

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

лето

Р

35

35

35

40

50

60

70

80

90

95

100

85

80

75

85

80

80

75

70

60

60

60

50

35

Срм

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

Q

35

35

35

40

50

60

70

80

90

100

100

85

80

80

85

85

80

75

75

70

55

55

50

40

СQМ

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5

осень

Р

30

30

30

30

35

35

50

65

80

90

100

90

70

70

75

75

75

75

80

85

70

60

50

35

Срм

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

Q

30

30

30

30

40

50

55

65

75

85

100

90

70

65

75

80

65

70

70

70

60

50

40

30

СQМ

5

5

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

5

5

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0,6

0,6

0,5

0,55

0,75

1,0

1,0

1,0

0,75

0,65

0,55

0,6

КQ

0,4

0,4

0,35

0,4

0,6

0,75

0,75

0,75

0,6

0,5

0,4

0,4

Таблица П.1.27

Суточные графики активных и реактивных нагрузок подстанций 110 - 35/10 кВ
с нагрузкой животноводческих комплексов и птицефабрик

Шифр 43

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

50

50

50

55

60

70

85

100

100

100

100

90

80

85

85

90

90

90

100

100

85

75

65

55

Срм

5

5

5

5

10

10

10

15

15

15

15

15

15

15

15

15

15

10

10

10

10

10

10

5

Q

50

50

50

55

65

75

85

95

100

100

100

85

75

85

90

95

95

90

90

90

80

70

65

55

СQМ

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

10

5

весна

Р

45

45

45

45

55

65

80

95

100

100

100

85

75

80

85

90

85

85

90

90

90

80

65

50

Срм

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

Q

45

45

45

45

55

70

85

100

100

95

95

90

75

75

85

95

85

85

95

95

85

70

60

50

СQМ

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

лето

Р

40

40

40

45

55

70

80

100

100

95

90

75

70

75

80

90

85

85

90

95

95

75

70

50

Срм

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

Q

40

40

40

45

60

75

85

95

100

95

90

75

70

70

80

85

85

90

90

90

85

85

65

50

СQМ

5

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

осень

Р

45

45

45

50

55

60

80

95

95

100

90

80

75

75

80

85

85

90

95

100

90

70

60

50

Срм

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

10

5

Q

50

50

50

50

60

60

85

85

100

95

95

90

80

75

85

90

85

90

95

100

80

60

60

50

СQМ

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

10

5



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,8

0,75

0,7

0,6

0,6

0,6

0,8

0,85

0,9

1,0

КQ

0,6

0,6

0,5

0,45

0,4

0,4

0,4

0,4

0,45

0,5

0,55

0,6

Таблица П.1.28

Суточные графики активных и реактивных нагрузок подстанций 110 - 35/10 кВ
с нагрузкой парниково-тепличных комбинатов

Шифр 44

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

45

45

45

45

50

60

75

85

80

80

80

80

70

70

70

70

75

90

100

95

85

75

60

50

Срм

5

5

5

5

5

10

15

15

15

15

15

15

10

10

10

10

10

10

10

10

10

10

10

5

Q

45

45

45

50

60

65

80

85

85

95

100

90

85

85

85

85

90

95

95

90

80

75

65

45

СQМ

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

весна

Р

70

70

70

70

75

75

70

70

70

75

80

75

70

70

70

70

65

65

65

70

80

100

90

75

Срм

5

5

5

5

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

10

5

Q

55

55

55

55

75

80

65

75

80

90

100

90

80

80

80

85

75

75

75

80

80

90

80

60

СQМ

5

5

5

5

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

5

лето

Р

35

35

35

35

40

50

60

75

80

80

85

75

60

60

65

65

65

65

70

75

85

100

65

45

Срм

5

5

5

5

10

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

Q

45

45

45

45

60

65

75

80

95

95

100

85

70

70

75

75

75

75

80

85

85

95

70

55

СQМ

10

10

10

15

20

20

20

20

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10

осень

Р

35

35

35

35

45

45

65

75

75

75

80

70

60

60

60

60

60

70

85

100

90

75

60

40

Срм

5

5

5

5

10

10

15

15

15

15

10

10

10

10

10

10

10

10

10

10

10

10

10

5

Q

45

45

45

45

45

45

80

90

90

90

95

90

75

70

75

75

75

80

90

100

90

80

65

45

СQМ

5

5

5

5

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

0,9

0,95

1,0

1,0

0,75

0,6

0,6

0,6

0,65

0,75

0,85

0,85

КQ

0,45

0,45

0,5

0,4

0,35

0,3

0,3

0,3

0,3

0,35

0,4

0,45

Таблица П.1.29

Суточные графики активных и реактивных нагрузок подстанций 110 - 35/10 кВ
с преобладающей нагрузкой промышленных предприятий

Шифр 45

Сезон

Показатели нагрузки

Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

зима

Р

40

40

40

40

50

55

75

90

95

95

95

90

80

80

75

85

90

95

100

95

90

70

60

50

Срм

10

10

10

10

10

15

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

10

10

Q

40

40

35

40

50

55

70

85

95

100

95

90

80

85

85

95

95

100

85

85

80

65

50

40

СQМ

10

10

10

10

10

15

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

10

10

весна

Р

40

40

35

40

45

55

65

85

95

95

90

85

75

75

80

85

80

80

80

90

100

85

65

45

Срм

10

10

10

10

10

15

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

25

10

10

Q

40

40

35

35

50

55

70

85

95

95

100

95

80

80

80

90

85

80

75

80

85

65

55

40

СQМ

10

10

10

10

10

15

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

10

10

лето

Р

40

40

35

35

50

55

65

90

100

95

95

85

75

75

75

85

85

80

75

80

90

95

65

45

Срм

5

10

10

10

10

10

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

10

Q

40

40

35

40

50

55

65

85

100

95

90

85

70

70

75

85

90

80

65

75

75

70

55

45

СQМ

10

10

10

10

15

15

20

20

20

20

20

20

20

20

20

20

20

20

20

20

20

15

10

10

осень

Р

45

40

40

40

50

50

70

85

90

90

90

85

75

75

75

80

80

80

90

100

95

75

60

45

Срм

10

10

10

10

10

10

15

20

20

20

20

20

20

20

20

20

20

20

15

15

15

15

10

10

Q

45

45

40

40

50

45

70

90

100

95

95

90

80

75

80

90

90

85

80

90

85

65

50

45

СQМ

10

10

10

10

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

15

10

10



Месяцы

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Кр

1,0

1,0

0,9

0,8

0,7

0,7

0,7

0,7

0,85

0,9

0,95

1,0

КQ

0,7

0,7

0,65

0,55

0,55

0,55

0,55

0,55

0,55

0,55

0,65

0,7

ПРИЛОЖЕНИЕ 2

ТАБЛИЦЫ ИСХОДНЫХ ДАННЫХ И ИНСТРУКЦИЯ
ПО ИХ ЗАПОЛНЕНИЮ

Таблица П.2.1

Лист______________

Всего листов_______

Сведения о потребителях электроэнергии в сетях 0,38 кВ
населенного пункта ________________ района ___________ области ___________

№№ пп

Наименование потребителей или помещений и их характеристика

№ на схеме

Установленная мощность,
кВт

Мощность наибольшего эл. двигателя,
кВт

Шифр нагрузки

Примечание

1

2

3

4

5

6

7



























Руководитель организации

(колхоза, совхоза, предприятия)                                                     (подпись)                                                       И.О. Фамилия

Таблица П.2.2

Лист______________

Всего листов_______

Сведения о действующих подстанциях 6 - 35/0,4 кВ, присоединенных
к подстанции ________________________            ________________________РЭС

№№ пп

Месторасположение ТП

Диспетчерский номер ТП

Количество трансформаторов,
шт.

Номинальная мощность трансформаторов,
кВА

Вид нагрузки

Шифр нагрузки

Максимальная нагрузка

Коэффициент роста нагрузки

Сведения о развитии потребителей

величина

форма представления

1

2

3

4

5

6

7

8

9

10

11



































Начальник ___________________________ службы _____________________ ПЭС           (подпись)                               И.О. Фамилия

" _____ " ______________________ 198 ____ г.

Таблица П.2.3

Лист______________

Всего листов_______

Сведения о потребителях, намечаемых к строительству до 19 ____ года,
в зоне подстанции 35/10 кВ _______________________ _____________________РЭС

№№ пп

Месторасположение потребителя

Номер подстанции на схеме

Номинальная мощность трансформатора намечаемой подстанции,
кВА

Расчетная максимальная нагрузка,
кВт

Шифр нагрузки

Намечаемый год ввода в эксплуатацию

Наименование потребителя

Характеристика потребителя (поголовье скота, объем выпускаемой продукции и т.п.)

Номер и дата выдачи технических условий на подключение

единица измерения

количество

1

2

3

4

5

6

7

В

9

10

11



































Начальник ___________________________ службы _____________________ ПЭС           (подпись)                               И.О. Фамилия

" _____ " ______________________ 198 ____ г.

Таблица П.2.4

Лист______________

Всего листов_______

Сведения о действующих подстанциях 35/10 кВ (ЦП) и отходящих линиях 10 кВ
в зоне _________________________________ РЭC за 19 _____ год

Наименование ЦП и номер отходящей линии 10 кВ

Преобладающий вид нагрузки

Шифр нагрузки

Количество трансформаторов,
шт.

Номинальная мощность трансформатора,
кВА

Номинальное напряжение трансформатора,
кВ

Годовое потребление электроэнергии,
тыс. кВт
× ч

Максимальная нагрузка,
кВт

Уровень напряжения на шинах НН в максимум нагрузки,
кВ

Наличие РПН на трансформаторе

Количество свободных ячеек в РУ,
шт.

Год ввода трансформатора в эксплуатацию

Ведомственная принадлежность подстанции

ВН

СН

НН

ВН

СН

НИ

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17















































Начальник ___________________________ службы _____________________ ПЭС           (подпись)                               И.О. Фамилия

" _____ " ______________________ 198 ____ г.

Таблица П.2.5

Лист______________

Всего листов_______

Сведения о действующих конденсаторных установках (КУ)
в сетях 0,38 - 110 кВ _________________________________ РЭС

Место установки КУ

Номинальное напряжение КУ,
кВ

Номинальная мощность КУ,
квар

Количество степеней регулирования КУ

Наименование ЦП

номер линии 6 - 10
кВ

номер узла на карте-схеме

1

2

3

4

5

6

























Начальник ___________________________ службы _____________________ ПЭС           (подпись)                               И.О. Фамилия

" _____ " ______________________ 198 ____ г.


ИНСТРУКЦИЯ ПО ЗАПОЛНЕНИЮ ТАБЛИЦ ИСХОДНЫХ ДАННЫХ

Обследование потребителей

Обследование потребителей электроэнергии в сельской местности для сбора данных по нагрузкам следует производить по принятым в институте "Сельэнергопроект" формам.

Величина существующего годового потребления электроэнергии на внутриквартирные нужды в расчете на 1 двор определяется по данным службы энергосбыта районов электрических сетей, по данным колхоза, совхоза. Если по данным службы знергосбыта или колхоза имеется полная сумма потребления электрической энергия за год по абонентским счетам, то сумма делится на общее количество абонентов и получается средняя величина внутриквартирного годового электропотребления на 1 сельский дом. При отсутствии данных в целом по населенному пункту по методу малой выборки отбирается 10 % абонентов (но не менее 20) населенного пункта. Для хуторов величиной до 20 дворов необходимо брать сумму потребления по всем дворам. По существующей нумерации домов абоненты разбивается на группы, число которых равно количеству выбранных абонентов (квартир).

Например, населенный пункт состоит из 300 дворов, тогда следует отбирать 300·0,1=30 дворов. Все абоненты делятся на 30 групп, то есть в первую группу войдут дома с номерами от 1 до 10, во вторую - от 11 до 20 и т.д. Далее из каждой группы выписывается электропотребление одного (любого случайного) дома, например, 3, 13, 23, 33 ... и т.д. Выписанные величины суммируются и делятся на 30. Полученная величина может быть принята как средняя по населенному пункту.

В случае отсутствия в энергосбыте, колхозе (совхозе) сведений об электропотреблении необходимо обследовать 10 % (в нашем примере 30) дворов, отобранных описанным методом, и выписать из абонентских книжек годовое потребление электроэнергии.

При обследовании производственных сельскохозяйственных потребителей необходимо учитывать количество и вместимость помещений для скота и птиц, средства механизации (комплекты оборудования, установки, машины), наличие кормоцехов, помещений и оборудования для первичной обработки молока. Уточняется способ отопления помещений, в частности, с применением электроэнергии. Если в хозяйстве имеется животноводческая или птицеводческая ферма, то количество и вместимость отдельных помещений не уточняется, поскольку при расчете нагрузок может быть принят норматив на ферму лишь в зависимости от поголовья.

При обследовании коммунально-бытовых потребителей необходимо уточнять возможность установки в столовых и в детских садах-яслях электроплит и другого электронагревательного оборудования.

Если при обследовании встретится потребитель, отсутствующий в таблице справочного материала Методических указаний, то необходимо получить сведения о количестве, установленной мощности силовых и тепловых электроприемников, о площади помещений потребителя по наружному обмеру и о режиме его работы.

Сведения о потребителях заносятся в таблицу П.2.1.

В заявке предприятий и организаций на требуемую нагрузку указывается режим работы (сменность, сезонность) потребителя, величины максимальной нагрузки дневной и вечерней смены, величина установленной мощности, коэффициент мощности во время дневного и вечернего максимума, годовое потребление электроэнергии, Указывается также наименование действующих отраслевых указаний, по которым рассчитана максимальная нагрузка.

Материалы обследования колхозов и совхозов, заявки предприятий должны быть заверены.

Подготовка исходных данных

Таблица П.2.1

Таблица предназначена для сбора исходных данных о нагрузках в сети 0,38 кВ.

Графа 2. Указывается наименование потребителей, приводится их основная характеристика (производительность, объем выпускаемой продукции, количество голов скота и др.)

Графа 3. Указывается номер потребителя на схеме. Предварительно объекты обозначаются на схеме, а затем записываются в графу.

Графа 4. Записывается суммарная установленная мощность электродвигателей, освещения и тепловых электроустановок.

Графа 6. Потребители обозначаются определенным шифром в соответствии с таблицей П.1.1 Приложения 1 Методических указание.

Графа 7. Для потребителей, отсутствующих в таблице П.1.1. записывается сезонность их работы, годовое потребление электроэнергии и др.

Остальные графы заполняются в соответствии с их названием.

Таблица П.2.2

Таблица предназначена для записи показателей подстанций напряжением 6/0,4 кВ, 10/0,4 кВ, 20/0,4 кВ (общее обозначение - 10/0,4 кВ) для расчета сетей 10 кВ.

Общий порядок записи показателей:

сведения о подстанциях группируются по линиям, к которым присоединены подстанции. Каждой группе подстанций предшествует запись номера линии со словами "линия", размещаемая в одной строке. Сведения о двухтрансформаторных подстанциях по всем графам кроме первой, записываются в две строки отдельно для каждого трансформатора

Графа 1. Для двухтрансформаторных подстанций порядковый номер записывается в одной (верхней строке)

Графа 2. Указывается наименование хозяйства, либо организации, на территории которых расположена подстанция. Для подстанций, установленных на территориях, подчиненных городским и поселковым Советам, в графе записывается название города или поселка.

Графа 6. Указывается основной вид потребителя согласно перечню в таблице П.1.4. Если к трансформатору подключены производственные и коммунально-бытовые потребители и нагрузки одного и видов составляют менее 30 % общей, то указывается только преобладающий вид потребителя. Например, к подстанции подключена молочно-товарная ферма с установленной мощностью 150 кВт и 10 жилых одноквартирных домов (установленную мощность электроприборов одной квартиры (семьи) можно принять разной 3 кВт. Тал как жилые дома составляют менее 30 % общей установленной мощности, то в графе 6 записывается преобладающий вид потребителя, то есть молочно-товарная ферма (МТФ). Если же меньший по мощности вид потребителя составляет более 30 % общей мощности, то нагрузка считается смешанной.

Графа 7. Нагрузка каждой потребительской подстанции обозначается определенным шифром в соответствии с таблицей П.1.4.

Графа 8. Записывается максимальная нагрузка трансформаторов по результатам замеров, производимых в соответствии с "Инструкцией по замерам нагрузок трансформаторов подстанций 10/0,4 кВ сельскохозяйственного назначения". Нагрузки записываются в киловаттах или в амперах. При отсутствии данных о величине нагрузки записывается годовое потребление электроэнергии в тыс. кВт × ч.

Графа 9. Указывается условно ферма представления данных о нагрузке трансформатора. При записи в графе 8 максимальной активной нагрузки в графе 9 записывается буква "Р", при записи тока - "1", при записи годового электропотребления - "W".

Графа 10. Указывается предполагаемый на перспективу коэффициент роста нагрузи в относительных единицах. При отсутствии данных графа не заполняется.

Графа 11. Заполняется только для потребителей, подлежащих ликвидации в течение расчетного периода, и потребителей, дальнейшее развитие которых не предусматривается из-за неперспективности (села, конефермы, овцефермы, полевые станы и пр.). Для подстанций питающих потребителей подлежащих ликвидации, в графе указывается предполагаемый год ликвидации. Подстанции, питающие неперспективных потребителей, обозначаются буквами "н.п." (неперспективный потребитель).

Таблица П.2.3

Таблица предназначена для записи сведений о намечаемых к строительству потребителях в зоне подстанций 35/10 кВ. Сведения о намечаемых потребителях группируются по линиям 10/6 - 20 кВ, к которым предполагается их присоединение. Каждой группе потребителей предшествует запись номера линии со словом "линия".

Графа 2. Указывается наименование хозяйства и населенного пункта либо организации, на территории которых намечается строительство новых потребителей.

Графа 3. Намечаемые подстанции, которые отсутствуют на схеме, предварительно необходимо: а) обозначить на схеме; б) присвоить диспетчерский номер, который записывается затем в графу. Для подстанций, подлежащих расширению и реконструкции в связи с установкой дополнительных трансформаторов, указывается их существующий номер.

Графа 4. Заполняется по данным технических условий на подключение или заполнение проектов на строительство новых объектов. При отсутствии данных о мощности графа не заполняется.

Графа 5. Заполняется по тем же данным, что и графа 4. Для двухтрансформаторных подстанций, когда отсутствуют данные о загрузке каждого трансформатора, максимальная мощность принимается пропорционально установленной мощности трансформаторов.

Графа 6. Намечаемые потребители обозначаются определенным шифром в соответствии с таблицей П.1.4.

Графа 9 и 10. В графу 9 записываются единицы измерения, в графу 10 - объем выпускаемой продукции, количество голов скота и другие аналогичные показатели.

Грифа 11. Заполняется для потребителей, технические условия на подключение которых выданы.

Таблица П.2.4

Таблица предназначена для записи показателей подстанций напряжением 35/10 кВ, 110/6 кВ. 154/6 кВ, 35/10 кВ, 110/10 кВ, 154/10 кВ, 110/20 вВ (общее обозначение - 35/10 кВ).

Графа 1. Для однотрансформаторной подстанции в первой строке записывается наименование подстанции, в последующих - номера линий со словом "линия".

Для подстанций с двумя и более трансформаторами наименование подстанции записывается отдельной строкой для каждого трансформатора. Далее следуют номера линий со словом "линия".

Графа 2. Записывается преобладающая нагрузка согласно таблице П.1.5.

Графа 3. Нагрузка каждой подстанции обозначается определенным шифром в соответствии с таблицей П.1.5.

Графа 5. Для двухтрансформаторных подстанций мощность каждого трансформатора записывается отдельно.

Графа 9. Годовое потребление электроэнергии записывается по данным соответствующего счетчика активной энергии с учетом коэффициента трансформации трансформаторов тока и напряжения.

Графа 10. Записывается максимальная нагрузка на стороне низшего напряжения отдельно для каждого трансформатора и линии по данным замеров, производимых в соответствии с " Инструкцией по замерам нагрузок трансформаторов подстанций 35/10 кВ сельскохозяйственного назначения

Графа 12. При наличии на трансформаторе регулятора напряжения под нагрузкой в графе производятся запись "РПН". При отсутствии РПН в графе производится запись "нет".

Графа 16. Записывается год ввода трансформатора в эксплуатацию или год последней замены трансформатора.

Графа 17. В графе указывается наименование ведомства, которому принадлежит подстанция.

Таблица П.2.5

Таблица предназначена для записи сведений о конденсаторных установках, установленных на шинах низшего напряжения, подстанций 110 - 35/10 кВ, в линиях 6, 10, 20 кВ, на стороне 0,4 кВ подстанций 10/0,4 кВ.

Графа 1. Указывается подстанция, в зоне которой установлена конденсаторная установка.

Графа 2. Указывается диспетчерский номер линии, на которой установлена конденсаторная установка. Для конденсаторных установок на линиях низшего напряжения подстанций 35/10 кВ графа не заполняется.

Графа 3. Указывается номер узла на карте-схеме. Для конденсаторных установок на стороне низшего напряжения потребительских и питающих подстанций присваивается номер подстанции. Конденсаторные установки, установленные в распределительных линиях, предварительно нумеруются на схеме числами, не совпадающими с номерами подстанций и участков линии, после чего в графу заносится номер конденсаторной установки.

ПРИЛОЖЕНИЕ 3

ОПРЕДЕЛЕНИЕ СТАТИСТИЧЕСКИХ ХАРАКТЕРИСТИК АКТИВНЫХ
И РЕАКТИВНЫХ НАГРУЗОК

Для определения статистических характеристик активных и реактивных загрузок дневного и вечернего максимума (математическое ожидание, среднее квадратическое отклонение) на вводе потребителя производятся замеры суточных графиков нагрузок P(t) и Q(t) длительностью не менее 10 суток или не менее 10 замеров получасовых максимумов в часы предполагаемого максимума по четырем сезонам года (зима, весна, лето, осень).

Замеры нагрузок рекомендуется производить электроизмерительными самопишущими ваттметрами и варметрами или счетчиками активной и реактивной энергии в соответствии с "Инструкцией по замерам нагрузок трансформаторных подстанций 10/0,4 кВ сельскохозяйственного назначения".

После обработки данных замеров математические ожидания дневных и вечерних максимумов активной и реактивной нагрузок соответственно равны:

где , , ,  - активная и реактивная нагрузки в дневной и вечерний максимум за i-е сутки, кВт. квар;

n - количество наблюдений.

Величины , , ,  берутся в один и тот же час за все сутки. Средние квадратические отклонения активных и реактивных нагрузок определяются по следующим формулам:

Максимальные активные и реактивные нагрузки по данному сезону года равны

Головой максимальной активней нагрузкой исследуемого потребителя будет наибольшая из максимальных нагрузок одного из сезонов. Величина этой максимальной активной нагрузки и соответствующая ей реактивная нагрузка заносятся в таблицу П.1.1. Коэффициенты сезонности определяются как отношение максимальной нагрузки соответствующих сезонов и годовой максимальной нагрузке.

ПРИЛОЖЕНИЕ 4

РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ РАСЧЕТНЫХ
ЭЛЕКТРИЧЕСКИХ НАГРУЗОК НА ВВОДАХ В ЗДАНИЯ
И СООРУЖЕНИЯ ЖИВОТНОВОДЧЕСКИХ КОМПЛЕКСОВ
И ДРУГИХ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ОБЪЕКТОВ

Рекомендации предназначены специализированным технологическим проектным организациям для определения и уточнения расчетных электрических нагрузок при разработке, корректировке и привязке типовых и других проектов зданий и сооружений животноводческих комплексов и других сельскохозяйственных объектов.

Расчетные нагрузки на вводах в отдельные здания и сооружения во вновь разрабатываемых типовых и других проектах определяются одним из следующих способов

Способ 1. Если в проекте здания или сооружения имеется сменный или суточный технологический график работы садового, нагревательного и осветительного электрооборудования, то строится график электрических нагрузок, из которого определяется получасовой максимум нагрузки с учетом следующих средних коэффициентов загрузки электроприемников:

Наименование электроприемников

К3

Кормоприготовительные машины:



измельчение зерновых

0,8

измельчение сочных кормов и корнеплодов

0,6

измельчение грубых кормов

0,5

Транспортеры:



скребковые

0,7

шнековые

0,4

Смесители кормов

0,6

Кормораздатчики

0,5

Доильные установки

0,8

Вентиляторы

0,6 - 0,8

Навозоуборочные транспортеры

0,5

Насосы, компрессоры

0,7

Нагревательные установки

1,0

Осветительные электроустановки

1,0

Построение графика электрических нагрузок может осуществляться с использованием ЭВМ по программе, разработанной ВИЭСХ.

Способ 2. В исключительных случаях при отсутствии технологического графика работы оборудования расчетную нагрузку допускается определять по формуле

где Ру - установленная (паспортная) мощность каждого из n электроприемников, участвующих в формировании максимальной нагрузки и работающих во время ожидаемого максимума нагрузок более 0,5 часа, кВт;

К3 - средний коэффициент загрузки электроприемника по активной мощности, представляющий собой отношение фактически потребляемой мощности при выполнении данной операции и установленной мощности;

η - коэффициент полезного действия электроприемника;

Рук - установленная мощность каждого из m электроприемников, участвующих в формировании максимальной нагрузки и работающих во время ожидаемого максимума менее 0,5 часа, кВт;

t - длительность непрерывной работы каждого из электроприемников Рук, (t < 0,5), ч.

Выявление электроприемников, создающих максимум электрических нагрузок, производится на основании анализа технологического процесса с учетом последовательности выполнения операций и организации работ.

Следует принимать не предельно возможный случай одновременного включения наибольшего числа электроприемников, а наиболее вероятный при нормальной эксплуатации набор электроприемников, формирующих максимум.

Способ 3. Расчетные нагрузки механических мастерских, ремонтных цехов, котельных, насосных и компресорных станций и других зданий и сооружений животноводческих комплексов, аналогичных по составу оборудования и режиму работы промышленным установкам, могут определяться в соответствие с "Указаниями по определению электрических нагрузок в промышленных устанвоках (Тяжпромэлектропроект, Инструктивные указания № 6, 1968).

Способ 4. Если имеются данные замеров, выполненных согласно действующим инструкциям на полностью введенных в строй объектах, идентичных проектируемых, то в проекте расчетная нагрузка принимается по данным замеров, а не по расчетам.

Величина естественного коэффициента мощности (cos φ) для получения нагрузок в кВ·А, а также для выбора компенсирующих устройств, принимается в зависимости от соотношения суммы установленных мощностей электродвигателей (РД, кВт) и суммарной установленной мощности всех электроприемников (Р0, кВт), участвующих в максимуме нагрузок:

РД0

0,98

0,93

0,88

0,83

0,78

0,73

0,68

0,63

0,58

0,53

cos φ

0,73

0,75

0,77

0,79

0,80

0,81

0,83

0,84

0,85

0,86

При использовании электроэнергии на тепловые нужды (более 60 % по установленной мощности) cos φ определяется по соотношению суммы установленных мощностей нагревательных электроприемников (Рн, кВт) и суммарной установленной мощности всех электроприемников (Р0, кВт):

Рн/Р0

0,63

0,68

0,73

0,78

0,85

0,95

cos φ

0,93

0,94

0,96

0,97

0,98

0,99

Нагрузки резервных электроприемников, ремонтных сварочных трансформаторов и других ремонтных электроприемников, а также приемников, работающих кратковременно (пожарных насосов, задвижек, вентилей, шиберов и др.), при определении расчетных нагрузок и величины естественного коэффициента мощности не учитываются.

В результате расчетов при разработке, корректировке и привязке типовых проектов сооружений, а также при составлении проектов животноводческих комплексов, в пояснительной записке и на расчетной схеме проекта должны указываться по каждому здания, сооружения и всему комплексу следующие величины:

а) расчетная нагрузка дневная и вечерняя, кВ·А;

б) установленная мощность электроприемников всего и по группам: силовые, осветительные, электротепловые, кВт;

в) расчетная нагрузка электроприемников 1 и 2 категории надежности электроснабжения, кВА;

г) расчетная нагрузка электротеплоснабжения и вентиляции, кВ·А;

д) коэффициент мощности с учетом компенсации;

е) годовой расход электроэнергии, тыс. кBт·ч.

Пример построения графика электрических нагрузок

(к способу 1)

Требуется определить расчетною нагрузку кормоцеха фермы крупного рогатого скота на 400 коров производительностью 7 т/смену. Наименование операций, типы рабочих машин кормоцеха, мощность двигателей, величины потребляемой мощности и сменный технологический график работы кормоцеха сведены в таблицу П.4.1.

Потребляемая мощность электродвигателей рабочих машин определена по формуле

где Pу - установленная мощность электродвигателя, кВт;

η - коэффициент полезного действия электродвигателя;

К3 - средний коэффициент загрузки электродвигателя при данной технологической операции.

Получение из подсчетов мощности РП откладываются по оси ординат, по оси абсцисс - длительность работы машины (рис. П.4.1). На графике обозначения технологических операций соответствуют обозначениям операций в таблице П.4.1.

Для определения получаемого максимума на построенном графике берется участок, где в течение получаса эквивалентная мощность будет наибольшей. В тех случаях когда максимум нагрузки на графике длится менее получаса, эквивалентная мощность определяется по формуле

где t1+t1+…+ ti=0,5 ч.

В приведенном графике:

то есть

Расчетная нагрузка кормоцеха с учетом коэффициента мощности 0,75 будет равна 36,8 кВ·А.


Таблица П.4.1.

№ пп

Наименование технологической операции

Наименование рабочей машины

Установленная мощность двигателя, Ру, кВт

Коэффициент полезного действия

Коэффициент загрузки машины,

Кз

Потребляемая мощность,

РП, кВт

Количество продукции, т

Производительность, т/ч.

Длительность работы,

ч.

Длительность рабочей смены, ч.

0

1

2

3

4

5

6

1.

Освещение

-

2,0

-

1,0

2,0

-

-

5,8

2.

Снабжение паром

Универсал

2,0

0,79

0,7

1,77

-

1,2

2,7

3.

Измельчение соломы

РСС-6Б

17,0

0,88

0,8

15,4

1,8

2,0

0,9

4.

Подача сенной муки

ПСМ-10

2,2

0,81

0,7

1,9

1,8

4,0

0,5

5.

Загрузка соломы

Транспортер

1,5

0,79

0,75

1,42

1,8

4,0

0,5

6.

Подача корнеплодов

ТК-5Б

3,7

0,8

0,8

3,7

2,8

4,0

0,75

7.

Измельчение корнеплодов

ШС-5Л

8,5

0,85

0,85

8,5

2,8

4,0

0,75

8.

Подача концкормов

ПК- 6

2,6

0,77

0,7

2,37

0,6

5,0

0,2

9.

Приготовление кормов

С -12

13,6

0,84

0,8

13,0

7,0

-

3,6

10.

Выгрузка кормов

ШВС-40

2,2

0,81

0,75

2,04

7,0

15,0

0,7

11.

-"-

ТС-40М

3,0

0,83

0,75

0,90

3,3

15,0

0,7

12.

Удаление грязи

-

2,8

0,75

0,90

3,36

4,0

16,0

0,5


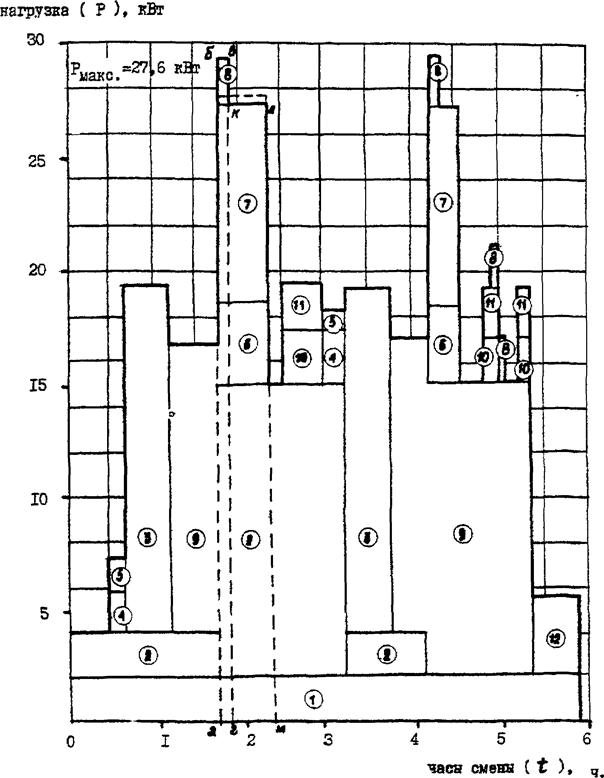

Рис. П.4.1. Сменный график электрических нагрузок кормоцеха
фермы крупного рогатого скота на 400 коров.

Пример определения расчетной нагрузки здания молодняка
на 340 голов крупного рогатого скота при реконструкции (к способу 2)

В помещении устанавливается: 2 теплогенератора с электродвигателями А0 2-42-4 5,5 кВт, 4 вентилятора с электродвигателями А0 2-31-4 2,2 кВт, 2 навозоуборочных транспортера ТСН-3, ОБ с электродвигателями А0 2-42-6 мощностью 4,0 кВт и А0 2-22-4 1,5 кВт; 4 электронагревателя мощностью по 1,2 кВт для обогрева помещения обслуживающего персонала; установленная мощность электроосвещения - 4,4 кВт.

Вентиляторы с электродвигателями 2,2 кВт включается при положительной температуре наружного воздуха, теплогенераторы - при отрицательной.

Длительность работы одновременно включенных навозоуборочных транспортеров - 0,3 часа в течение одной уборки.

Расчетная активная нагрузка здания определяется по формуле способа 2 для утреннего максимума зимнего дня, когда одновременно включены теплогенераторы, электроводонагреватели, освещение и навозоуборочные транспортеры:

Величина естественного коэффициента мощности для периода максимальных нагрузок определяется по соотношению:

Рд0 = 22:31,2 = 0,7,

чему соответствует cos φ 0,82.

Расчетная нагрузка на вводе:

ПРИЛОЖЕНИЕ 5

РЕКОМЕНДАЦИИ ПО ОПРЕДЕЛЕНИЮ
НАГРУЗОК ЭЛЕКТРОТЕПЛОСНАБЖЕНИЯ

Применение электротеплоснабжения для производственно-технологических нужд сельского хозяйства должно быть обосновано технико-экономическими расчетами и согласовываться с соответствующими организациями Минэнерго СССР.

Удельные показатели электротепловых нагрузок отопления и вентиляции животноводческих помещений и ферм Рр приведены для условий Центрального района с расчетной температурой наружного воздуха tиp = -25 °С. Для иной расчетной температуры tн электротепловая нагрузка Pt уточняется по формуле:

где tнр - расчетная температура наружного воздуха для отопления для Центрального района, tнр = - 25 °С;

tн - расчетная температура наружного воздуха для рассматриваемой зоны, °С;

 - граничная температура наружного воздуха, определяющая начало и окончание отопительного периода, для основных типов животноводческих зданий eё значения приведены в таблице П.5.1.

Таблица П.5.1

Граничные температуры наружного воздуха для животноводческих
и птицеводческих зданий

Типы зданий

Группы животных

Граничная температура, °С

Свинарники-маточники

Свиноматки тяжелосупоросные и с подсосными поросятами, поросята-отъемыши и ремонтный молодняк

5

Свиноматки холостые и лекгосупоросные

0

Свинарники - откормочники

Поросята до 100 кг

-4

Коровники беспривязного  содержания

Коровы на глубокой подстилке

-15

Молодняк

-10

Коровники привязочного и боксового содержания

Коровы дойные

-5

Телята до 100 кг

0

Телята 100 - 200 кг

-2

Пример. Определить электротепловую нагрузку отопления и вентиляции молочной фермы на 400 коров при расчетной температуре наружного воздуха tно = - 22 °С

Удельная максимальная нагрузка электротеплоснабжения принимается 0,8 кВт на 1 корову (таблица П.1.2, шифр 701). Тогда электротепловая нагрузка фермы tнр = - 25 °С будет:

Рр=0,8·400=320 кВт

Основными потребителями электротепла на ферме являются коровники, для нотск которых граничная температура наружного воздуха  = - 5 °С.

Расчетная загрузка при tн = - 22 °С будет:

ПРИЛОЖЕНИЕ 6

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА РОСТА НАГРУЗОК
НА ПОДСТАНЦИЯХ 35/10 кВ

Средний коэффициент роста нагрузок Кн на перспективу t лет на подстанциях 35/10 кВ рассматриваемой области без .учета крупных потребителей определяется в зависимости от роста потребления электроэнергии:

где Acxt - потребление электроэнергии сельским хозяйством области (края, республики) в t году, млн. кВт·ч;

Акрt - потребление электроэнергии в t году крупными сельскохозяйственными потребителями, вводимыми в период от исходного t0 до t года, млн. кВт·ч;

Аto - потребление электроэнергии сельским хозяйством области в исходном to году (отчетные данные), млн. кВт·ч;

КТ - коэффициент, учитывающий увеличение числа часов использования максимума подстанции 35/10 кВ в перспективе, принимается 0,97 на перспективу 5 лет; 0,95 - 10 лет и 0,93 - 15 лет.

Если в области имеются неразвивающиеся потребители, то

где  - годовое потребление электроэнергии существующими потребителями, рост которых на перспективу не намечается (крупные полностью введенные в строй комплексы, оросительные системы, тепличные комбинаты и т.п., питающиеся от отдельных подстанций 35/10 кВ), млн. кВт·ч.

Потребление электроэнергии сельским хозяйством области (края, республики) на перспективу до 15 - 20 лет может быть определено экстраполяцией с использованием статистических данных о потреблении электроэнергии сельским хозяйством области (края, республики), по удельным показателям расхода электроэнергии, исходя из объемов сельскохозяйственного производства, численности сельского населения или другим обоснованным методом прогнозирования.

Расчет электропотребления методом экстраполяции производится с использованием статистических данных за последние 15 - 20 лет. Как показали исследования, удовлетворительные результаты можно получить при использовании в качестве аппроксимирующей кривой полинома второй степени (параболы). Коэффициенты полинома методом наименьших квадратов.

Способ определения потребления электроэнергии сельским хозяйством по удельным показателем расхода электроэнергии (на 1 двор, га пашни, единицу продукции и т.д.) применяется при наличии этих показателей для рассматриваемой зоны в соответствующем зональном институте (нормативной станции) системы Минсельхоза СССР, ведающим вопросами сельской электрофикации.

При расчетах по удельным показателям должен быть учтен переход сельскохозяйственного производства на промышленную основу, применение более совершенной системы электрифицированных машин и установок, применение электроэнергии на технологические тепловые нужды орошение, освещение, облучение и другие процессы.

При наличии необходимой исходной информации могут использоваться более совершенные корреляционные методы прогнозирования (ВИЭСХ), метод Бокса-Дженкинса (МИИСП) и другие обоснованные методы.

Для увязки прогнозов электропотребления по отдельным областям и республикам с прогнозом по СССР применяется метод прогнозирования в многоуровневых системах, разработанный в институте "Сельэнергопроект". На основании математической модели составляется программа для ЭВМ, с помощью которой ежегодно разрабатывается прогноз электропотребления с учетом сложившихся тенденций, последних статистических данных и различных влияющих факторов.

В ходе расчетов в прогнозы по стране и отдельным регионам вносятся поправки на развитее особо энергоемких потребителей (орошение, электротепловые установки) по имеющимся материалам технико-экономических расчетов и данных плановых органов соответствующих министерств.

В результате получается сбалансированный прогноз сельскохозяйственного электропотребления по СССР, союзным и автономным республикам, краям и областям РСФСР с разбивкой на коммунально-бытовые и производственные нужды, орошение и тепловые процессы.

Эти расчеты выполняются ежегодно в централизованном порядке и используются в качестве контрольных уровней сельскохозяйственного электропотребления и кратности роста нагрузок подстанций 35/10 кВ.

Принятые расчетные величины общего электропотребления сельским хозяйством области (края, республики) на перспективу не должны, как правило, превышать контрольные уровни, задаваемые институтом "Сельэнергопроект".

ПРИЛОЖЕНИЕ 7

ОПРЕДЕЛЕНИЕ СУЩЕСТВУЮЩЕЙ НАГРУЗКИ ТРАНСФОРМАТОРНЫХ
ПОДСТАНЦИЙ 10/0,4 кВ ПРИ ОТСУТСТВИИ НЕПОСРЕДСТВЕННЫХ
ЗАМЕРОВ НАГРУЗКИ ЭТИХ ПОДСТАНЦИЙ

При отсутствии замеров нагрузок по отдельным трансформаторным подстанциям (ТП) 10/0,4 кВ их нагрузку можно приближенно определить по данным замеров нагрузки линии 10 кВ, к которой присоединены данные подстанции, или по годовому потреблению электроэнергии по ТП.

Коэффициент средней загрузки (КЗ) ТП 10/0,4 кВ по линии 10 кВ составит:

где  - фактическая максимальная нагрузка линии 10 кВ по данным измерений, кВт;

 - установленная мощность i - го трансформатора, присоединенного к лини 10 кВ, кВ·А;

 - коэффициент сезонности потребителей i - го трансформатора (принимается по таблице 4.8);

 - коэффициент мощности i - го трансформатора в максимум нагрузки (принимается по таблице 4.2 или рис. 4.1 в зависимости от вида нагрузки);

 - коэффициент, учитывающий равномерность максимумов нагрузок разных потребителей, принимается в зависимости от количества n присоединенных ТП к линии 10 кВ по таблице П.7.1.

Максимальная нагрузка ТП (Рi) может быть определена:

Таблица П.7.1

Коэффициент одновременности нагрузок разных групп
потребителей

Количество ТП

3 - 6

7 - 13

14 - 20

21 - 30

Коэффициент одновременности (Ко)

0,65

0,6

0,55

0,5

При наличии годового потребления электроэнергии (W) по ТП максимальная расчетная нагрузка трансформатора (Рi) может быть определена исходя из годового числа часов использования максимальной нагрузки (ТМ), принятого по таблице П.7.2:

Таблица П.7.2

Зависимость годового числа часов использования
максимальной нагрузки от потребления электроэнергии

Годовое потребление электроэнергии, тыс. кВт. ч

Число часов использования максимума (ТМ) при характере нагрузки

коммунально-бытовая

производственная

смешанная

до 10

900

1100

1300

10 - 25

1200

1500

1700

25 - 80

1600

2000

2200

80 - 200

2000

2500

2800

200 - 600

2350

2700

3200

600 и более

2600

2800

3400

Если замеры нагрузки ТП даны в амперах, то максимальная активная нагрузка составит:

ПРИЛОЖЕНИЕ 8

ПРИМЕРЫ РАСЧЕТА НАГРУЗОК ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

Электрические сети 0,38 кВ

Производственные и коммунально-бытовые потребители присоединены к ТП 10/0,4 кВ согласно схеме рис. П.8.1. Расчетные нагрузки на вводе отдельных производственных и общественных потребителей приняты по данным обследований в соответствии с таблицей П.1.1 справочного материала (шифр 109, 118, 135, 525). Расчетные нагрузки на вводах в жилые дома приняты исходя из существующего внутриквартирного потребления электроэнергии на 1 дом (500 кВт·ч/дом по данным энергосбыта). На расчетный год (7 лет) годовое потребление электроэнергии составит 750 кВт·ч/дом, а максимальная нагрузка на вводе в дом - 1750 Вт (п. 2.1, рис. 2.1). По справочному материалу МУ шифр нагрузки принимается 602 с корректировкой по величине расчетной нагрузки.

Нагрузка уличного освещения рассчитана в соответствии с п. 2.11: на участках 1-9, 7-10 для улицы местного значения шириной 10 м расчетная нагрузка на 1 пог. м длины улицы составит 4,5 Вт; при общей длине улиц 0,8 км нагрузка уличного освещения составит 3,6 кВт; на участках 1 - 5 (хоздвор) при количестве помещений - 4 и общей длине периметра хоздвора 800 м нагрузка наружного освещения составит 0,25·4+0,003·800=1,0+2,4=3,4 кВт. Тогда суммарная нагрузка уличного освещения: 3,6+3,4=7 кВт. Шифр при освещении лампами накаливания - 651 (см. справочный материал МУ).

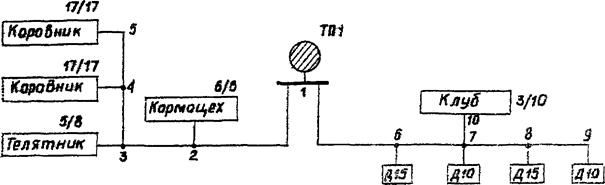

Рис. П.8.1

Для определения расчетных нагрузок на участках сети составляется таблица П.8.1 исходных данных для расчета на ЭВМ. В таблице П.8.1 указаны шифр нагрузки потребителя, количество потребителей, величина установленной или максимальной мощности и номера участков, к которым подключена нагрузка на схеме сети.

Таблица П.8.1

Исходные данные для расчета на ЭВМ

№ пп

Шифр нагрузки

Количество потребителей

Установленная мощность, кВт

Максимальная нагрузка, кВт

Начало участка

Конец участка

1

651

-

-

7,0

0

1

2

135

1

7,0

-

1

2

3

118

1

14,0

-

2

3

4

109

1

35,0

-

3

4

5

109

1

35,0

-

4

5

6

602

15

-

1,75

1

6

7

602

10

-

1,75

6

7

8

602

15

-

1,75

7

8

9

602

10

-

1,75

8

9

10

525

1

15,0

-

7

10

В ЭВМ заложены вероятностные характеристики нагрузок:

Таблица П.8.2

Вероятностные характеристики нагрузок

Шифр нагрузки

Установленная мощность, Ру

кВт

Дневной максимум

Вечерний максимум

Мощность наибольшего двигателя, кВт

Рид, кВт

βσрд, кВт

, кВт

Qмд, квар

βσQд, квар

, квар

Рнв, кВт

βσрв, кВт

, кВт

Qмв, квар

βσQв, квар

, квар

109

35

17

13

4

13

10

3

17

13

4

13

10

3

-

118

14

5

4,5

0,5

3,0

2,8

0,2

8

7

1

5

4,5

0,5

-

135

7

6

5

1

5

4,5

0,5

6

5

1

5

4,5

0,5

-

525

15

3

2,5

0,5

1,5

1,2

0,3

10

8

2

6

4,5

1,5

-

602

-

0,5

0,41

0,09

0,24

0,2

0,04

1,5

1,23

0,27

0,6

0,5

0,1

-

651

-

0

0

0

0

0

0

7

0

0

0

0

0

-

Расчетные нагрузки на участках сети определяется согласно п. 3.1. Расчет ведется с конца линии, например, с участка 3 - 4. По данному участку питаются два коровника (шифр нагрузки - 109), присоединенные в точках 4 и 5. Суммарная активная дневная нагрузка на участке 3 - 4 составит

 кВт.

Суммарная реактивная дневная нагрузка

 кВт.

Суммарная полная дневная нагрузка на участке 3 - 4:

кВ·А

Нагрузки жилых домов в ЭВМ суммируются по формуле:

Приведенные к расчетной нагрузке на вводе в дом, равной 1,75 кВт, вероятностные характеристики нагрузки составят:

Рв=1,75

=0,30

βσрв=1,45

Qв=0,68

=0,11

βσ=0,57

Рд=0,60

=0,10

βσрq=0,50

Qд=0,28

=0,04

βσQq=0,24

На участке 8 - 9 максимальная вечерняя нагрузка для 10 домов составит:

активная -

реактивная -

полная -

При расчете нагрузок без применения ЭВМ (вручную) нагрузки коровников на участке 3 - 4 суммируются с коэффициентом одновременности (таблица 4.1):

Полная мощность на участке:

Нагрузки жилых домов суммируются с учетом коэффициента одновременности (таблица 4.1):

На участке 8 - 9 вечерняя нагрузка состоит:

Расчетная нагрузка 6 - 7 определяется согласно п. 4.3 суммированием отдельно рассчитанных нагрузок жилых домов и клуба. В вечерний максимум нагрузка жилых домов равняется

Нагрузка клуба равна 10 кВт (см. рис. П.8.1 и таблицу П.8.2).

Суммарная нагрузка на участке 6 - 7 определяется по таблице 4.7:

Для определения нагрузки на шинах 0,4 кВ ТП 10/0,4 кВ в вечерний максимум нагрузки жилых домов суммируются с коэффициентом одновременности

Нагрузки остальных потребителей суммируются с коэффициентом одновременности, так как они отличаются между собой по нагрузкам незначительно:

Нагрузки жилых домов, производственных и общественных потребителей суммируются по таблице 4.7;

Расчетная нагрузка ТП с учетом наружного освещения составит:

Полная расчетная мощность ТП со смешанной нагрузкой равна:

Электрические сети 10 - 110 кВ

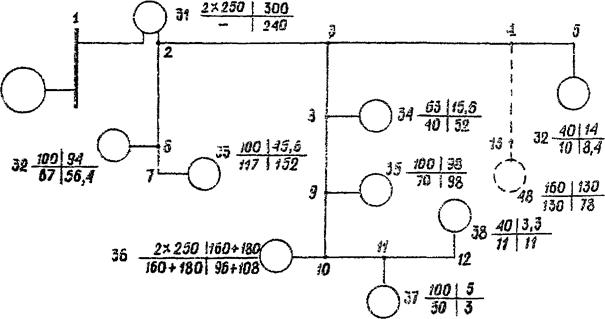

На рис. П.8.2 приведена схема отходящей линии 10 кВ.

Обозначение:

32

100

94

- номер подстанции

Sуст., кВ×А

РД, кВт

67

56,4

нагрузка по замерам, кВт

РВ, кВт

Рис. П.8.2

Материалы обследования потребителей приведены в таблицах П.8.3 и П.8.4.

Для расчета нагрузок на ЭВМ составляется таблица исходных данных. В таблицу заносятся шифр нагрузки в соответствии с таблицей П.1.4, величины нагрузки по результатам замеров и их форма представления, номера и длины расчетных участков или их координаты согласно рабочей схеме. При двухтрансформаторных подстанциях для одного из трансформаторов вводится фиктивный участок с нулевой длиной. Например, для ТП № 36 нагрузка одного трансформатора учитывается на участке 9 - 10, второго - на фиктивном участке 10 - 99.

Расчет нагрузок на ЭВМ производится по формулам п. 3.1 с использованием графиков электрических нагрузок групп потребителей, соответствующих шифрам нагрузок по таблице П.1.4, и других режимных показателей (коэффициентов сезонности, роста), являющихся константами программы.

Уточняются коэффициенты роста нагрузки для потребителей в соответствии с п. 3.3. Коэффициент роста принимается равным 1 для законченного строительством комплекса по производству молока - ТП № 36, вновь вводимых потребителей ТП № 48, насосной орошения - ТП № 31, для ТП № 38, питающего жилые дома хутора Лесной, в материалах обследования отмеченного как неперспективный населенный пункт.

При расчете нагрузок без применения ЭВМ необходимо данные по замерам нагрузок (ток, годовое потребление электроэнергии) привести к активной мощности в соответствий с Приложением 7. Для ТП № 33, где приведено годовое потребление электроэнергии, максимальная нагрузка будет (КР = 1,3):

На ТП № 38 замер нагрузок произведен амперметром, в этом случае максимальная нагрузка равна

Расчетные нагрузки ТП 10/0,6 кВ определяются умножением их максимальных нагрузок по замеру на соответствующие коэффициенты роста согласно п.п. 3.6 и 3.8, коэффициенты дневного и вечернего максимума (п. 4.1), коэффициенты сезонности (п. 4.5). Например, для ТП № 32 и производственной нагрузкой КД = 1, КВ = 0,6, коэффициент роста на период 7 лет КР = 1,4:

Для ТП № 34 с бытовой нагрузкой КД = 0,3, КВ = 1, коэффициент роста КР = 1,3:

От линии 10 кВ питается нагрузка орошения (ТП № 37), которую умножают на коэффициент сезонности согласно п. 4.5 (Kсез = 0 ÷ 0,1, для зоны юга УCCP принимаем 0,1). Расчетная нагрузка орошения в зимний период составит 50×0,1 = 5 кВт, с учетом КД = 1, КВ = 0,6

РД = 5 кВт,                 РВ = 3 кВт.

Так как нагрузка орошения составляет менее 30 %, расчеты для летнего режима не производятся.

Расчетные нагрузки дневного и вечернего максимумов по каждому ТП приведены на схеме линий 10 кВ.

Суммарная дневная и вечерняя нагрузка на участке 2 - 6 определяется суммированием соответствующих нагрузок ТП № 32 и № 33 с учетом коэффициента одновременности (таблица 4.2):

Суммирование нагрузок на участке 4 - 5 производится по таблице 4.8, так как загрузка на ТП № 39 меньше нагрузки ТП № 48 более чем в 4 раза. При суммировании нагрузок по таблице к большей нагрузке прибавляется добавка ΔР от меньшей нагрузки. Например, для дневной нагрузки ТП № 39, равной 14 кВт, добавка составит 9 кВт. Тогда

Для определения суммарной нагрузки на участие 9 - 10 производится группировка нагрузок ТП, чтобы величина их не отличалась друг от друга более чем в 4 раза. Группировка производится раздельно для дневного и вечернего максимумов.

Для дневного максимума

Для вечернего максимума

Аналогично производится суммирование остальных участков.


Таблица П.8.3

(форма П.2.2)

Лист 1

Всего листов 1

Сведения о действующих подстанциях 6 - 35/0,4 кВ, присоединенных
к подстанции "Петровка" Васильевского РЭС

№№ пп

Месторасположение ТП

Диспетчерский номер ТП

Количество трансформаторов,
шт.

Номинальная мощность трансформаторов,
кВ
×А

Вид нагрузки

Шифр нагрузки

Максимальная нагрузка

Коэффициент роста нагрузки

Сведения о развитии потребителей

величина

форма представления

1

2

3

4

5

6

7

8

9

10

11

Линия 1

1.

с. Петровка

30

2

250
250

свиноферма

01







в стадии освоения, по проекту
РР = 300 кВт

2.

-"-

32

1

100

хоздвор

01

67

Р

-



3.

-"-

33

1

100

комбыт

02

275



-



4.

-"-

34

1

63

комбыт

02

40

Р

-



5.

-"-

35

1

100

комбыт, мастерские

05

70

Р

-



6.

совхоз "Петровский"

36

2

250
250

комплекс по производству молока

07

160
180

Р
Р

-

строительство закончено, мощности освоены

7.

-"-

37

1

100

орошение

13

50

Р

-



8.

хутор Лесной

38

1

40

комбыт

02

18

I

-

неперспективный

9.

с. Петровка

39

1

40

тракторная бригада

01

10

Р

-









Начальник Васильевского РЭС                                                                                                             П.В. Иванов

Таблица П. 8.4

(форма П.2.3)

Лист 1

Всего листов 1

Сведения о потребителях, намечаемых к строительству до 1986 года
в зоне подстанции напряжением 35/10 кВ "Петровка" Васильевского РЭС

№№ пп

Месторасположение потребителя

Номер подстанции на схеме

Номинальная мощность трансформатора намечаемой подстанции,
кВ
×А

Расчетная максимальная нагрузка,
кВт

Шифр нагрузки

Намеченный год ввода в эксплуатацию

Наименование потребителя

Характеристика потребителя (поголовье скота, объем выпускаемой продукции и т.д.)

Номер и дата выдачи технических условий на подключение

единица измерения

количество

1

2

3

4

5

6

7

8

9

10

11

1.

совхоз "Петровский"

48

160

130

15

1983

кирпичный завод

млн. шт.

5

-







Начальник Васильевского РЭС                                                                                                             П.В. Иванов
