МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО ЭКСПЛУАТАЦИИ ЭНЕРГОСИСТЕМ

«УТВЕРЖДАЮ»

Заместитель начальника

Главтехуправления

К.М. АНТИПОВ

23.04.1981 г.

ИНСТРУКЦИЯ
ПО НОРМИРОВАНИЮ РАСХОДА ЭЛЕКТРОЭНЕРГИИ
НА СОБСТВЕННЫЕ НУЖДЫ ПОДСТАНЦИЙ 35 - 500 кВ

РД 34.09.208



Инструкция составлена Экономтехэнерго

Составители: инженеры Л.С. СКОРОКОСОВА, А.Д. ЧУРКИН

Под редакцией главного специалиста Главтехуправления

Минэнерго СССР Б.М. МАКСИМОВА





Инструкция содержит номенклатуру элементов собственных нужд подстанций, нормы расхода электроэнергии отдельными токоприемниками собственных нужд, указания по расчету норм расхода по отдельным подстанциям и предназначена для персонала районных энергетических управлений (производственных энергетических объединений), предприятий и районов электрических сетей.

Настоящая Инструкция вводится взамен Временной инструкции по нормированию расхода электроэнергии на собственные нужды подстанций, утвержденной Главным планово-экономическим управлением Минэнерго СССР 8 июля 1977 г.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Норма расхода электроэнергии на собственные нужды подстанций - это плановый показатель данного вида электропотребления.

1.2. Целью нормирования расхода электроэнергии на собственные нужды подстанций является упорядочение системы его учета, контроля и планирования, а также осуществление режима экономии и рационального расходования электроэнергии токоприемниками собственных нужд.

1.3. Настоящая инструкция подготовлена в соответствии с требованиями «Основных положений по нормированию расхода топлива, тепловой и электрической энергии в народном хозяйстве», утвержденных постановлением Госплана СССР от 17 декабря 1979 г. № 199. В основу нормирования положен расчетно-аналитический метод, предусматривающий определение норм расхода электроэнергии расчетным путем по статьям расхода.

1.4. Представленные в настоящей инструкции нормы расхода электроэнергии на собственные нужды даны для подстанций 35 - 500 кВ и ориентированы на выполнение следующих условий:

- нормальное, технически исправное функционирование оборудования;

- применение передовых методов эксплуатации оборудования;

- систематическое проведение организационно-технических мероприятий по экономии электрической энергии (своевременная замена устаревшего оборудования, применение автоматики и т.п.).

2. СОСТАВ ЭЛЕКТРОПРИЕМНИКОВ СОБСТВЕННЫХ НУЖД ПОДСТАНЦИЙ

2.1. К категории собственных нужд подстанций относится потребление электроэнергии токоприемниками, обеспечивающими необходимые условия функционирования оборудования подстанций в технологическом процессе преобразования и распределения электрической энергии.

В номенклатуру собственных нужд подстанций входит потребление электроэнергии на следующие цели:

- охлаждение трансформаторов и автотрансформаторов;

- обогрев, освещение и вентиляция помещений (ОПУ, ЗРУ, ОВБ, аккумуляторной, компрессорной, насосной пожаротушения, здания вспомогательных устройств синхронных компенсаторов, проходной);

- освещение территории;

- зарядно-подзарядные устройства аккумуляторных батарей;

- оперативные цепи и цепи управления (на подстанциях с переменным оперативным током);

- обогрев ячеек КРУН (с аппаратурой РЗ и автоматики, счетчиками или выключателями) и релейных шкафов наружной установки;

- обогрев приводов и баков масляных выключателей;

- обогрев приводов отделителей и короткозамыкателей;

- обогрев приводов и маслобаков переключающих устройств РПН;

- обогрев электродвигательных приводов разъединителей;

- обогрев электросчетчиков в неотапливаемых помещениях;

- обогрев агрегатных шкафов и шкафов управления воздушных выключателей;

- электродвигатели компрессоров;

- обогрев воздухосборников;

- вспомогательные устройства синхронных компенсаторов (маслонасосы, циркуляционные насосы, дренажные насосы, задвижки, автоматика);

- электропитание аппаратуры связи и телемеханики;

- небольшие по объему ремонтные работы, выполняемые в процессе эксплуатации;

- прочие: дренажные насосы, устройства РПН, дистилляторы, мелкие станки и приспособления и т.п.

2.2. К собственным нуждам подстанций относятся также электроприемники, наличие которых обусловлено спецификой эксплуатации оборудования подстанций: кондиционирование помещения щита управления (жаркая климатическая зона), обогрев дорожек к оборудованию на открытой части подстанции (в районах с обильными снегопадами) и т.п.

2.3. В состав электроприемников собственных нужд подстанций не должны включаться потребители, относящиеся к хозяйственным нуждам энергосистем. При внесении дополнений в перечень электроприемников собственных нужд подстанций руководствоваться письмом Минэнерго СССР № В-6082 от 29.04.80 «О номенклатуре потребления электроэнергии на хозяйственные нужды энергосистем».

3. ПОРЯДОК РАСЧЕТА НОРМ РАСХОДА ЭЛЕКТРОЭНЕРГИИ НА СОБСТВЕННЫЕ НУЖДЫ ПОДСТАНЦИЙ

3.1. Расчет годовой нормы расхода электроэнергии на собственные нужды подстанции производится суммированием годовых норм расхода электроэнергии отдельными токоприемниками.

Нормы расхода электроэнергии отдельными токоприемниками представлены в таблицах 3.1 - 3.7.

3.2. Представленные в настоящей инструкции нормы, если это не оговорено в таблицах, даны для умеренно теплого климатического района. Для других климатических районов с учетом принадлежности к ним территорий энергосистем (рис. 3.1, карта-схема ГОСТ 16350-70 «Климат СССР. Районирование и характеристики климатических параметров для промышленных изделий», см. вклейку), вводится корректировка расхода электроэнергии на обогрев оборудования и помещений в соответствии с температурными коэффициентами (таблица 3.8).

3.3. Для месячного и квартального нормирования в таблице 3.9 дается ориентировочное распределение расхода электроэнергии на собственные нужды в процентах от годового.



3.4. В приложении представлены примеры расчета норм расхода электроэнергии на собственные нужды ряда подстанций с различным составом оборудования. Нормы расхода по каждой позиции определялись по выражению:

W = w0KедKt,

где w0 - норма расхода электроэнергии на единицу (группу) оборудования или в целом по подстанции (табл. 3.1 - 3.7);

Kед - количество единиц оборудования;

Kt - температурный коэффициент (табл. 3.8).

3.5. Нормирование расхода электроэнергии на собственные нужды подстанций производится электросетевыми предприятиями и контролируется соответствующими подразделениями РЭУ.

Корректирование расчетной величины нормы расхода в соответствии с конкретными условиями эксплуатации оборудования подстанций допускается по согласованию с руководством РЭУ при представлении необходимого обоснования.

Таблица 3.1

Нормы расхода электроэнергии токоприемниками собственных нужд на единицу оборудования подстанции, тыс. кВт·ч/год (для умеренно теплого климатического района)

№ п.п.

Наименование электроприемников СН

Наименование единицы оборудования

Напряжение подстанции, кВ

35

110 - 150//6 - 10

110 - 150//35//6 - 10

220

330

500

1

2

3

4

5

6

7

8

9

1.

Обдув и охлаждение трансформаторов и автотрансформаторов

Трансформатор, АТ типа Д, ДЦ, Ц

Таблица 3.2.

2.

Обогрев ОПУ

Подстанция

12,6

18,4

Таблица 3.3

3.

Вентиляция и освещение ОПУ

-»-

1,7

1,8

4.

Обогрев помещения ОВБ

-»-

7,0

11,0

18,0

-

5.

Обогрев ЭРУ

-»-

4

6.

Наружное освещение

-»-

0.4

1,5

3,0

6,0

12,0

24,0

7.

Зарядно-подзарядные устройства

-»-

3,3

6,0

16,5

44,1

132,8

132,8

8.

Вентиляция аккумуляторной

-»-

1,5

2,8

4,2

8,4

8,4

8,4

9.

Оперативные цепи и цепи управления (на подстанциях с переменным оперативным током)

-»-

2,3

4,5

13,2

-

10.

Обогрев приводов отделителей и короткозамыкателей

ОД, КЗ

1,1

1,8

-

11.

Обогрев ячеек КРУН и релейных шкафов наружной установки, обогрев электросчетчиков в неотапливаемых помещениях

Ячейка КРУН, шкаф, эл. счетчик

Таблица 3.4

12.

Обогрев выключателей

1 выключ.

Таблица 3.5.

13.

Электродвигатели компрессоров

1 выключ.

Таблица 3.6.

14.

Обогрев компрессорной

Подстанция

£ 3 компрессоров -- 12,0;

³ 4 компрессоров - 15,0

15.

Вентиляция компрессорной

-"-

£ 3 компрессоров - 3,0;

³ 4 компрессоров - 3,5

16.

Пневматический привод масляных выключателей

1 выключ. с пневм. пр.

2,4

3,5

-

17.

Обогрев воздухосборников

Подстанция

-

1,3

2,0

2,7

2,7

18.

Обогрев электродвигательных приводов разъединителей

РВД 330 - 500 кВ

-

1,4

19.

Обогрев насосной пожаротушения

Подстанция

-

14,4

16

20.

Вспомогательные устройства синхронных компенсаторов

с.к.

Таблица 3.7.

21.

Отопление здания вспомогательных устройств с.к.

Подстанция с с.к. типа КС

39,0

Подстанция с с.к. типа КСВ

54,0

22.

Аппаратура связи и телемеханики

Подстанция

1,9

4,8

8,7

26,2

43,8

52,5

23.

Прочие (небольшой ремонт, устройства РПН, дистилляторы, вентиляция ЗРУ, обогрев и освещение проходной)

-»-

2,2

2,2

3,3

7,1

7,4

7,4

Таблица 3.2

Нормы расхода электроэнергии на обдув и охлаждение трансформаторов и автотрансформаторов типа Д, Ц, ДЦ, тыс. кВт×ч/год

кВ

Тип и мощность трансформатора

Расход

35

ТД-10000

8,8

ТД-16000

11,0

ТДНС-10000

8,8

ТДНС-16000

11,0

ТРДН-25000

13,1

ТРДН-40000

21,9

ТРДНС-25000

11,0

ТРДНС-32000

13,1

ТРДНС-40000

17,5

ТРДНС-63000

21,9

ТДЦ-80000

136,0

110

ТДН-10000

8,8

ТДН-15000

13,1

ТДН-16000

8,8

ТДН-31500

21,9

ТДТН-10000

8,8

ТДТН-16000

11,0

ТДТН-16000/110/66

13,1

ТДТН-20000

14,0

ТДТН-25000

15,3

ТДТН-40000

17,3

ТДТН-40000/110/67

21,9

ТДТН-63000

30,7

ТДТН-80000

32,9

ТРДН-25000

13,1

ТРДН-32000

15,3

ТРДН-40000

15,3

ТРДЦН-63000

117,8

ТДЦ-125000

323,9

ТДЦ-200000

323,9

ТДЦ-400000

555,3

150

ТДН-16000

6,6

ТДТН-25000

13,1

ТДТН-63000

24,1

ТРДН-32000

11,0

ТДЦГ-125000

244,4

220

ТДТНГ-20000

ТДТНГ-40000

ТДТН-25000

ТРДН-32000

ТРДНГ-32000

ТРДЦН-63000

13,1

30,7

8,8

15,3

21,9

131,4

ТДЦ-200000

336,3

ТДЦ-250000

432,4

ТДЦ-400000

576,6

АТДТН-30000

19,7

АТДЦТНГ-63000

131,4

АТДЦТН-125000

192,2

АТДЦТН-200000

240,2

330

АТДЦТН-200000

432,4

ОДЦ-150000

192,2

ТДЦ-125000

192,2

ТДЦ-400000

480,5

500

АОДЦТН-167000

193,3

АОДЦТН-267000

241,6

ОЦ-417000

221,0

ТДЦ-206000

391,1

» - 400000

250,3

ТЦ-206000

110,5

Примечания: 1. Нормы даны для средней загрузки трансформаторов, равной 70 % номинальной. При загрузке, отличающейся от указанной, производится пропорциональный пересчет. 2. Для трансформаторов и автотрансформаторов, не вошедших в таблицу, норма расхода электроэнергии определяется, исходя из мощности охлаждающих устройств и времени их работы, принимаемой равной 4380 часов для трансформаторов с обдувом и времени работы трансформаторов при системах охлаждения ДЦ, Ц.

Таблица 3.3

Нормы расхода электроэнергии на обогрев, вентиляцию и освещение помещений ОПУ, тыс. кВт×ч/год (для умеренно теплого климатического района)

Тип ОПУ (размер)

Расход электроэнергии

Обогрев

Вентиляция

Освещение

Общий

I (12 м ´ 42 м)

63

2,9

5,8

71,7

II (12 м ´ 36 м)

54,7

2,9

5,8

63,4

III (12 м ´ 24 м)

38,2

1,9

1,0

41,1

IV (12 м ´ 18 м)

26,2

1,9

1,0

29,1

V

150,7

4,8

8

163,5

VI (12 м ´ 48 м)

72,0

5,8

5,8

83,6

VIII

-

16,8

8

24,8

Примечание. Для ОПУ, отличных от указанных в таблице, расход электроэнергии на обогрев пересчитывать с учетом площади реального ОПУ, взяв за основу ОПУ I.

Таблица 3.4

Нормы расхода электроэнергии на обогрев ячеек КРУН, релейных шкафов наружной установки, электросчетчиков, тыс. кВт·ч/год

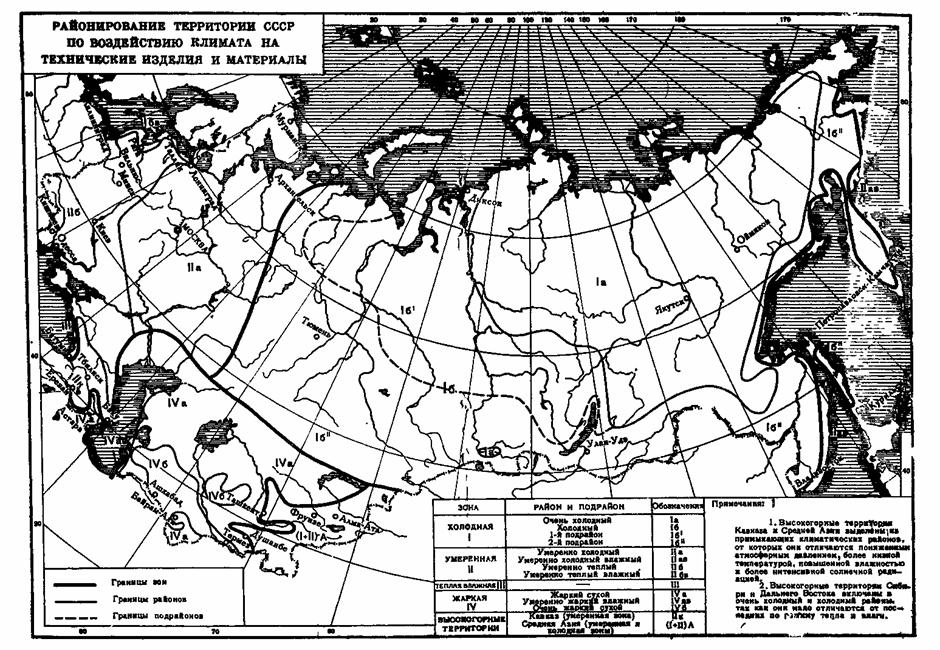

Климатический район

Тип

К-34, К-30, К-36

К-37, К-У1У и другие

Ячейка с аппаратурой РЗ и автоматики, счетчиками, выключателем

Ячейка с аппаратурой РЗ и автоматики

Ячейка со счетчиками*

Ячейка с выключателем

Очень холодный

2,0

0,9

1,5

3,3

Холодный

1,2

0,4

0,6

1,7

Умеренно холодный

1,2

0,45

0,7

1,8

Умеренно холодный влажный

0,7

0,2

0,35

1,0

Умеренно теплый

0,3

0,1

0,2

0,6

Умеренно теплый влажный

0,7

0,2

0,35

1,0

Теплый влажный

0,3

0,1

0,2

0,5

Жаркий сухой

-

-

-

-

Жаркий умеренно

0,35

0,175

0,26

0,6

Очень жаркий сухой

0,4

0,2

0,3

0,6

* По тем же нормам рассчитывается обогрев электросчетчиков в неотапливаемых помещениях.


Таблица 3.5

Нормы расхода электроэнергии на подогрев механизмов приводов масляных выключателей, баков масляных выключателей и шкафов воздушных выключателей (на 3 полюса), тыс. кВт·ч/год

Напряжение, кВ

Тип выключателя

Климатический район

Очень холодный

Холодный

Умеренно холодный

Умеренно холодный влажный

Умеренно теплый

Умеренно теплый влажный

Теплый влажный

Жаркий сухой

Жаркий умеренно влажный

Очень жаркий сухой

35

ВВН-35-2

13,4

11,5

9,9

9,0

6,6

9,0

5,8

4,3

2,7

3,8

ВВУ-35-40/2000/3200/У1

11,1

9,4

8,1

7,3

5,4

7,4

4,8

4,0

2,2

3,1

ВВУ-35-40/2000/3200/ХЛ

14,0

9,8

ВМК-35...

7,9

3,5

0,45

0,3

0,01

0,1

-

0,005

-

-

МКП-…, С-35-3200, У-…

14

6,3

0,8

0,6

0,02

0,2

-

0,01

-

-

ВТ- ..., ВТД-...

9,2

4,0

0,5

0,4

0,01

0,1

-

0,006

-

-

С-35-6300...

9,5

4,2

ВП- …

2,6

1,2

0,15

0,1

0,004

0,03

-

-

-

-

110

ВВБМ -...

11,1

9,4

8,1

7,3

5,4

7,4

4,8

4,0

2,2

3,1

ВВУ - ..., ВВБ-...

10,3

9,3

ВВН-110У..., ВВШ-...

12,6

11,4

9,9

9,0

6,6

9,0

5,8

4,9

2,7

3,8

ВВН-110 Б...

16,7

11,4

МКП-110

62,4

19,5

2,2

1,4

0,06

0,5

-

0,02

-

-

У-110-2000-50

51,6

18,2

МКП-110М

47,4

17,1

2,1

1,4

0,05

0,4

-

0,02

-

-

У-110-2000-40 У1

49,4

17,4

220

У-110-8, МКП-110 Си

71,5

22,9

3,0

2,0

0,08

0,6

-

0,03

-

-

ВВБ-220-...

11,1

9,4

8,1

7,3

5,4

7,4

4,8

4,0

2,2

3,1

ВВБ-220 А -...

14,7

9,9

ВВБ-220У- .., ВВУ-200-…

29,4

19,8

16,2

14,6

10,7

14,8

9,5

8,0

4,5

6,2

ВВД-220-...

12,7

9,2

7,6

6,9

5,1

7,0

4,5

3,8

2,1

2,9

ВВН-220У-...

12,6

11,4

9,9

9,0

6,6

9,0

5,8

4,9

2,7

3,8

ВВН-220-...

16,7

11,4

У-200-1000/ ..., У-220-3200

169,4

65,5

8,1

5,4

0,2

1,7

-

0,09

-

-

У-220-10

201,0

64,4

8,3

5,6

0,2

1,8

-

0,09

-

-

У-220-2000-…

179,4

78,9

10,2

7,0

0,3

2,2

-

0,1

-

-

330

ВВН-330-..

12,6

11,4

9,9

9,0

6,6

9,0

5,8

4,9

2,7

3,8

ВВ-330Б

17,2

15,5

13,4

12,2

8,9

12,3

7,9

6,7

3,7

5,2

ВВД-330Б- ..., ВВБ-330-   -У1

29,2

23,7

20,2

18,3

13,4

18,5

11,9

10,1

5,6

7,8

ВВБ-330Б-... -ХЛ1

35,0

24,5

ВНВ-330-..., ВНВ-330Б-...

20,7

18,6

16,1

14,6

10,7

14,8

9,5

8,0

4,5

6,2

500

ВВ-500Б

17,2

15,5

13,4

12,2

8,9

12,3

7,9

6,7

3,7

5,2

ВВБ-500, ВВБ-500-…-У1

36,7

30,5

26,0

23,6

17,3

23,8

15,3

13,0

7,2

10,0

ВВБ-500А-.., ВВБ-500-...- ХЛ

45,7

31,9

26,3

23,8

17,4

24,0

15,4

13,1

7,3

10,1

ВВМ-500Б-...

23,6

19,0

16,2

14,6

10,7

14,8

9,5

8,0

4,5

6,2

ВНВ-500 У1

20,7

18,6

16,1

ВНВ-500 ХЛ

27,5

19,5

16,2

ВНВ-500

13,1

8,8

7,2

6,5

4,8

6,6

4,2

3,6

2,0

2,8


Таблица 3.6

Нормы расхода электроэнергии на электродвигатели компрессоров на один воздушный выключатель, тыс. кВт·ч/год

Напряжение, кВ

Тип выключателя

Расход

35

ВВУ-35

4,5

110

ВВБ-110

4,5

ВВН-110, ВВШ-110, ВВУ-110

11,0

220

ВНВ-220

8,2

ВВБ-220, ВВД-220

9,0

ВВУ-220, ВВН-220

18,0

330

ВНВ-330

15,75

ВВБ-330, ВВД-330

24,0

ВВН-330

26,0

ВВ-330

49,5

500

ВНВ-500

15,75

ВВБ-500, ВВД-500

30,6

ВВ-500, ВВМ-500

50,9

(ВВ-500-2000/20)

 (76,4)

Примечание. Расход электроэнергии на электродвигатели компрессоров на одну подстанцию не менее 20 тыс. кВт·ч/год, независимо от числа воздушных выключателей.

Таблица 3.7

Нормы расхода электроэнергии на вспомогательные устройства синхронных компенсаторов, тыс. кВт·ч/год

Тип синхронного компенсатора

Расход

Тип синхронного компенсатора

Расход

КС-10000

60

КС-32000

120

КС-15000

80

КСВ-50000

187

КС-16000

86

КСВ-100000

317

КС-25000

123

КСВ-160000

411

Примечание. Расход электроэнергии определен исходя из среднего времени работы синхронного компенсатора - 5000 часов в год. При отличии времени работы от указанного делать перерасчет, при этом расход пропорционален времени работы синхронного компенсатора.

Таблица 3.8

Температурные коэффициенты

Климатический район

Температурные коэффициенты

Обогрев оборудования

Обогрев помещений

Очень холодный

1,9

1,7

Холодный

1,7

1,5

Умеренно холодный

1,5

1,25

Умеренно холодный влажный

1,4

1,2

Умеренно теплый

1,0

1,0

Умеренно теплый влажный

1,4

1,2

Теплый влажный

0,3

0,5

Жаркий сухой

0,7

0,8

Жаркий умеренно влажный

0,3

0,4

Очень жаркий сухой

0,3

0,5


Таблица 3.9

Помесячное распределение годовых норм расхода электроэнергии токоприемниками собственных нужд подстанций, %

Наименование электроприемников1 СН

Климатический район

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

XII

Обогрев оборудования (приводов выключателей, разъединителей, РПН, ячеек КРУН, воздухосборников

Очень холодный

13,5

12,2

13,5

10,0

1,8

-

-

-

9,0

13,5

13,0

13,5

Холодный

15,0

13,6

15,0

7,8

-

-

-

-

4,0

15,0

14,6

15,0

Умеренно холодный

17,1

15,4

15,0

2,0

-

-

-

-

0,9

16,0

16,5

17,1

Умеренно холодный влажный

18,3

16,5

17,0

1,3

-

-

-

-

-

10,9

17,7

18,3

Умеренно теплый

25,6

23,0

1,0

-

-

-

-

-

-

0,8

24,0

25,6

Умеренно теплый влажный

18,3

16,5

17,0

1,3

-

-

-

-

-

10,9

17,7

18,3

Теплый влажный

43,0

7,0

-

-

-

-

-

-

-

-

7,0

43,0

Жаркий сухой

34,0

16,0

-

-

-

-

-

-

-

-

16,0

34,0

Обогрев помещений

Очень холодный

11,2

10,1

11,2

10,8

11,1

0,8

-

0,8

10.6

11,2

10,8

11,2

Холодный

12,7

11,5

12,7

12,3

6,5

-

-

-

6,6

12,7

12,3

12,7

Умеренно холодный

15,2

13,7

15,2

13,0

-

-

-

-

-

13,0

14,7

15,2

Умеренно холодный влажный

15,9

14,3

15,9

11,3

-

-

-

-

-

11,3

15,4

15,9

Умеренно теплый

19,0

17,2

19,0

3,7

-

-

-

-

-

3,7

18,4

19,0

Умеренно теплый влажный

15,9

14,3

15,9

11,3

-

-

-

-

-

11,3

15,4

15,9

Теплый влажный

36,0

14,0

-

-

-

-

-

-

-

-

14,0

36,0

Жаркий сухой

23,8

21,5

4,0

-

-

-

-

-

-

3,9

23,0

23,8

Внутреннее и наружное освещение

12,0

11,0

10,0

7,0

5,0

5,0

5,0

5,0

6,0

10,0

12,0

12,0

1 По остальным электроприемникам норма расхода электроэнергии в течение года распределяется равномерно.


Приложение

ПРИМЕРЫ РАСЧЕТА НОРМ РАСХОДА ЭЛЕКТРОЭНЕРГИИ НА СОБСТВЕННЫЕ НУЖДЫ ПОДСТАНЦИЙ

Пример 1. Подстанция 35 кВ. Климатический район - умеренно холодный.

Оборудование:

Трансформаторы                                          2´ТМ-3200

Выключатели                                               4´ВТ-35

КРУН                                                            6 ячеек

Расчет:

Обогрев ОПУ                                               12,6´1,25 = 15,75

Вентиляция и освещение ОПУ                  1,7

Наружное освещение                                  0,4

Зарядно-подзарядные устройства              3,3

Вентиляция аккумуляторной                     1,5

Обогрев КРУН                                             1,2´6 = 7,2

Обогрев выключателей 35 кВ                    0,5´4 = 2,0

Аппаратура связи и телемеханики            1,9

Прочие                                                          2,2

____________________________________________

Итого                                                            35,95

Норма расхода электроэнергии на собственные нужды подстанции: 35,95 тыс. кВт·ч/год.

Пример 2. Подстанция 35 кВ. Климатический район - умеренно теплый.

Оборудование:

Трансформаторы 2´ТМ-6300

Отделители, короткозамыкатели - 4 шт.

КРУН - 12 ячеек

Оперативный ток - переменный

Расчет:

Обогрев ОПУ                                                                                12,6

Вентиляция и освещение ОПУ                                                   1,7

Наружное освещение                                                                   0,4

Оперативные цепи и цепи управления                                     2,3

Обогрев приводов отделителей и короткозамыкателей          1,1´4 = 4,4

Обогрев ячеек КРУН                                                                    0,3´12 = 3,6

Аппаратура связи и телемеханики                                             1,9

Прочие                                                                                           2,2

________________________________________________________________

Итого                                                                                              29,1

Норма расхода электроэнергии на собственные нужды подстанции 29,1 тыс. кВт·ч/год.

Пример 3. Подстанция 35 кВ. Климатический район - умеренно холодный.

Оборудование:

Трансформаторы 1´ТДН-10000

2´ТДНС-16000

Выключатели     6´МКП-35

Расчет:

Обдув трансформаторов                                      11,0´2 = 22,0

8,0´1 = 8,0

Обогрев ОПУ                                                        12,6´1,25 = 15,75

Вентиляция и освещение ОПУ                           1,7

Обогрев ЗРУ                                                          0,4´1,25 = 5,0

Наружное освещение                                           0,4

Зарядно-подзарядные устройства                       3,3

Вентиляция аккумуляторной                              1,5

Обогрев выключателей                                        0,8´6 = 4,8

Аппаратура связи и телемеханики                     1,9

Прочие                                                                   2,2

_________________________________________________

Итого                                                                      66,5

Норма расхода электроэнергии на собственные нужды подстанции 66,5 тыс. кВт·ч/год.

Пример 4. Подстанция 110/10 кВ. Климатический район - холодный.

Оборудование:

Трансформаторы: ТМТ-5600; ТМТ-6300

Выключатели 1´МКП-110

Обслуживание ОВБ

Расчет:

Обогрев помещения ОВБ                                         11,0´1,5 = 16,5

Обогрев ЗРУ                                                               4´1,5 = 6,0

Наружное освещение                                                1,5

Зарядно-подзарядные устройства                            6,0

Вентиляция аккумуляторной                                   2,8

Обогрев выключателей                                             19,5´1 = 19,5

Аппаратура связи и телемеханики                          4,8

Прочие                                                                        2,2

________________________________________________

Итого                                                                           54,8

Норма расхода электроэнергии на собственные нужды подстанции: 54,8 тыс. кВт×ч/год.

Пример 5. Подстанция 110/35/6 кВ. Климатический район - умеренно холодный.

Оборудование:

Трансформаторы: 2´ТДГ-40000; 1´ТДГ-20000

Выключатели: Т´ВВН-ПО;

8´ВМД-35.

Расчет:

Обдув трансформаторов                                      17,3´2 = 34,6

14,0´1 = 14,0

Обогрев ОПУ                                                        38,2´1,25 = 47,75

Вентиляция и освещение ОПУ                           2,9

Обогрев ЗРУ                                                          4,0´1,25 = 5,0

Наружное освещение                                           3,0

Зарядно-подзарядные устройства                       16,5

Вентиляция аккумуляторной                              4,2

Обогрев выключателей                                        9,9´7 = 69,

0,5´8 = 4,0

Электродвигатели компрессоров                        11,0´7 = 77,0

Обогрев компрессорной                                      12,0´1,25 = 15,0

Вентиляция компрессорной                                3,0

Обогрев воздухосборников                                 1,3´1,5 = 1,95

Аппаратура связи и телемеханики                     8,7

Прочие                                                                   3,3

_____________________________________________________

Итого                                                                      308,25

Норма расхода электроэнергии на собственные нужды подстанции: 308,25 тыс. кВт·ч/год.

Пример 6. Подстанция 330 кВ. Климатический район - умеренно теплый.

Оборудование:

Трансформаторы                    3´АТДЦТГ- 240000/330

2´ТДТНГ-60000/220

Выключатели                          4´ВВН-330

9´МКП-220

12´ВЦД-35

Синхронные компенсаторы 2´КСВ-50000-11

Расчет:

Охлаждение автотрансформаторов                              432,4´3 = 1297,2

Обдув трансформаторов                                                40,0´2 = 80,0

Обогрев, вентиляция и освещение ОПУ                     71,7

Обогрев ЗРУ                                                                   4,0

Наружное освещение                                                     12,0

Зарядно-подзарядные устройства                                 132,8

Вентиляция аккумуляторной                                        8,4

Обогрев выключателей                                                 6,6´4 = 26,4

0,2´9 = 1,8

0,01´12 = 0,12

Электродвигатели компрессоров                                 26,0´4 = 104,0

Обогрев компрессорной                                                12,0

Вентиляция компрессорной                                          3,0

Обогрев воздухосборников                                           2,7

Вспомогательные устройства с.к.                                187´2 = 374

Отопление здания вспомогательных устройств с.к. 54

Аппаратура связи и телемеханики                               43,8

Прочие                                                                             7,4

________________________________________________________

Итого                                                                               2235,3

Норма расхода электроэнергии на собственные нужды подстанций: 2235,3 тыс. кВт·ч/год.



СОДЕРЖАНИЕ

1. Общие положения. 1

2. Состав электроприемников собственных нужд подстанций. 2

3. Порядок расчета норм расхода электроэнергии на собственные нужды подстанций. 2

Приложение. Примеры расчета норм расхода электроэнергии на собственные нужды подстанций. 13
