МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ
ПО СТРОИТЕЛЬСТВУ

ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИЮ ОРГАНИЗАЦИИ
ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА
«ОРГЭНЕРГОСТРОЙ»

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА СООРУЖЕНИЕ ВЛ 35 - 500 кВ

ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

(СБОРНИК)

К-1-18

РАЗБИВКА КОТЛОВАНОВ ДЛЯ ФУНДАМЕНТОВ
УНИФИЦИРОВАННЫХ СТАЛЬНЫХ ОПОР ВЛ 35 - 500 кВ

Москва

1975

Типовые технологические карты разработаны отделом организации и механизации строительства линий электропередачи (ЭМ-20) института «Оргэнергострой».

Составители: Б.И. РАВИН, Г.Н. ПОКРОВСКИЙ, Н.А. ВОЙНИЛОВИЧ, П.И. БЕРМАН, А.Ф. КУЗЬМИНА

Сборник типовых технологических карт составлен на разбивку котлованов для фундаментов унифицированных стальных опор ВЛ 35 - 500 кВ.

Технологические карты составлены в соответствии с методическими указаниями по разработке типовых технологических карт в строительстве, утвержденными Госстроем СССР 2 июля 1964 года и служат руководством при сооружении линий электропередачи напряжением 35 - 500 кВ на унифицированных опорах.

СОДЕРЖАНИЕ

Общая часть. 1

Организация и методы труда рабочих. 2

Разбивка котлованов для фундаментов унифицированных анкерно-угловых свободно стоящих стальных опор типов У1, У2, У1+5, У2+5, У1+12, У2+12 ВЛ 500 кВ.. 2

ОБЩАЯ ЧАСТЬ

Сборник К-1-18 состоит из 5-ти технологических карт: К-1-18-1, К-1-18-2, К-1-18-3, К-1-18-4, К-1-18-5 на производство работ до разбивке котлованов для фундаментов унифицированных промежуточных анкерно-угловых стальных опор ВЛ 35 - 500 кВ.

Карты служат руководством при сооружении линий электропередачи, а также в качестве пособия при составлении проектов производства работ.

Типовые технологические карты предусматривают разбивку котлованов специализированной бригадой рабочих.

Разрыв во времени между окончанием разбивки котлованов и их копкой должен быть минимальным и не превышать 1 - 2 дней во избежание потери знаков основных и вспомогательных осей.

Колья основных разбивочных осей (ось ВЛ и ось траверсы, а для анкерно-угловых опор - ось ВЛ, ось траверсы и ось, перпендикулярная траверсе) должны быть сохранены до окончания работ по копке котлована, устройству фундамента и установке опоры, включая выверку, закрепление и приемку.

Следует применять для основных разбивочных осей колья длиной 600 - 700 мм, диаметром 60 - 80 мм.

Для вспомогательных знаков в летнее время в виде шпилек рекомендуется использовать деревянные колышки длиной 200 мм, сечением 30×30 мм.

В зимнее время для вспомогательных знаков необходимо применять металлические шпильки.

Металлические шпильки должны быть длиной 200 мм и диаметром 10 - 12 мм. Один конец деревянных колышков и металлических шпилек должен быть заострен.

ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

1. Разбивка котлованов под фундаменты стальных опор производится звеном рабочих в составе:

№ пп.

Профессия

Разряд

К-во человек

1.

Электролинейщик (бригадир)

5

1

2.

Электролинейщик

2

2

Итого

3

2. Последовательность и способы выполнения работ:

а) бригадир направляет одного электролинейщика на соседний пикет по ходу трассы для установки вешки на пикетном столбе, обозначающем центр опоры;

б) бригадир устанавливает теодолит на пикетном столбе (центр опоры), определяет ось ВЛ и ось траверсы, а для анкерно-угловых опор - ось, перпендикулярную траверсе;

в) второй электролинейщик забивает колы в створе ВЛ и по оси траверсы;

г) электролинейщики под руководством бригадира определяют рулеткой размеры котлованов, границы верхнего и нижнего контуров котлованов, выносят оси центров верха подножников, а при опорах на оттяжках - центры танкерных плит, забивают колышки, укрепляют окончательно основные знаки разбивки котлованов.

Для разбивки на местности котлованов бригадир должен для каждого пикета иметь чертеж разбивки с указанием оси ВД, оси траверсы, верхних и нижних контуров котлованов, мест забивки основных знаков, а для анкерно-угловых опор также ось, перпендикулярную траверсе, ось центров верха подножников, оси анкерных плит и т.д.

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ (Для одной бригады рабочих)

№ пп.

Наименование

Ед. изм.

К-во

Примечание

1.

Теодолит

шт.

1

2.

Рулетка

-"-

1

3.

Отвес

-"-

2

4.

Вешки геодезические

-"-

4

5.

Колышки разбивочные

-"-

300

На одну смену

6.

Треугольник с размером

-"-

1

7.

Топор

-"-

2

8.

Лопаты штыковые

-"-

2

9.

Ломы диаметром 28 мм

-"-

1

10.

Аптечка

-"-

1



ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ 35 - 500 кВ

РАЗБИВКА КОТЛОВАНОВ ДЛЯ ФУНДАМЕНТОВ УНИФИЦИРОВАННЫХ АНКЕРНО-УГЛОВЫХ СВОБОДНО СТОЯЩИХ СТАЛЬНЫХ ОПОР ТИПОВ У1, У2, У1+5, У2+5, У1+12, У2+12 ВЛ 500 кВ

К-1-18-5

ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта К-1-18-5 служит руководством при разбивке котлованов для фундаментов унифицированных анкерно-угловых свободностоящих стальных опор типов У1, У2, У2+5, У1+12, У2+12 ВЛ-500 кВ.

Карта предназначается также в качестве пособия при разработке проектов производства работ.

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА РАЗБИВКУ КОТЛОВАНОВ
(на одну опору)

№ пп.

Наименование

В зимнее время

В летнее время

1.

Трудоемкость, чел.-дней

0,51

0,59

2.

Работа механизмов, машино-смен

-

-

3.

Расход дизельного топлива, кг

-

-

4.

Численность бригады, человек

3

3

5.

Производительность бригады в смену, котлованов под одну опору

6

5

6.

Продолжительность разбивки котлованов (на одну опору), смен

0,17

0,2

Организация и технология разбивки котлованов.

Опоры типов У1, У2, У1+5, У2+5, У1+12 и У2+12 состоят из трех отдельно стоящих стоек с траверсой для каждой стойки.

Котлован при этом, для всех стоек одной опоры при необводненных грунтах - один, общий со съездом. См. сборник карт К-4-16 «Сооружение фундаментов под металлические опоры ВЛ-500 кВ из унифицированных железобетонных элементов в необводненных грунтах».

Разбивка котлованов производится в следующей последовательности:

а) трубой теодолита, установленного на стоянке, совпадающей с пикетным столбом (центр опоры), направленной на центр соседних опор, определяется угол поворота ВЛ.

На этих ВЛ забиваются колья (2) и (3), см. рис. 9 лист 32. Биссектриса угла поворота ВЛ является осью траверс Б-Б.

На этой оси забиваются колья (4).

б) трубой теодолита определяется ось, перпендикулярная оси траверс А-А. На этой оси забиваются колья (5)

в) закрепляются оси, перпендикулярные траверсам двух крайних стоек, для чего параллельно оси траверс откладываются от колов (5) размер 14 метров.

В этих точках забиваются колья (6) и (7).

г) определяются границы верхнего контура котлована вдоль траверсы, для чего откладываются размеры: а/2 - половина расстояния между границами верхнего контура котлована вдоль траверсы Б-Б и б/2 - половина расстояния между границами верхнего контура котлована по оси А-А. В полученных точках забиваются колышки.

Проведя через эти точки линии параллельно осям А-А и Б-Б, получается верхний контур котлована.

Нижний контур котлована находится аналогичным образом.

Для образования границ съезда, согласно проекту, забиваются колышки в местах выхода земляных работ на поверхность, см. рис. 9 лист 32.

д) закрепляются оси центров верха подножников, для чего в соответствии с разбивочным чертежом откладываются от кольев (4) параллельно оси А-А размеры: л/2 - половина расстояния между центрами верха подножников и от кольев (5), (6) и (7) к/2 - половина расстояния между центрами верха подножников параллельно оси Б-Б.

Пересечение осей 11-11 с осями 8-8, 9-9 и 10-10 соответствуют центрам верха подножников для каждой стойки опоры, см. рис. 9 лист 32.

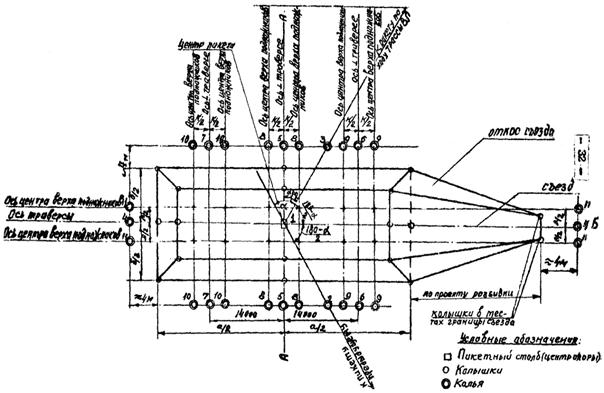

Рис. 9 Разбивка котлована для фундаментов унифицированных анкерно-угловых свободностоящих стальных опор типов У1, У2, У1+5, У1+12, У2+5, У2+12 ВЛ-500 кВ

Рис. 10 Допускаемые отклонения при разбивке котлована

КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ НА РАЗБИВКУ КОТЛОВАНОВ ДЛЯ ФУНДАМЕНТОВ АНКЕРНО-УГЛОВЫХ ОПОР ТИПОВ У1, У2, У1+5, У1+12 и У2+12 ВЛ 500 кВ (на одну опору)

№ пп.

Основание норм

Состав работы

Состав бригады

Ед. изм.

К-во

Трудозатраты

Профессия и разряд

К-во чел.

Норма вр. на разбивку 1 котл. в чел.-ч.

На весь объем в чел.-днях

В зимних условиях К = 1,15 в чел.-дн.

1

2

3

4

5

6

7

8

9

10

1.

§ 23-3-1, п. 7г К = 1,15 на зимние усл. работ

Разбивка контуров котлована с забивкой кольев и шпилек при числе подножников равном 12 под анкерно-угловые опоры 500 кВ У1, У2, У1+5, У2+5, У1+12 и У2+12

Электролин. 5 р.

1

         -"-            2 р.

2

Итого

3

Электролинейщики

Опора

1

4,2

0,51

0,59

Итого

0,52

0,59

Затраты времени, бригадо-дней: а) летом - 0,51:2 = 0,17

б) зимой - 0,59:3 = 0,2

2.

§ 23-3-1, примеч. 2

Заготовка деревянных колышков (из расчета 100 колышков на котлован)

Опора

1

2,4

0,29

ПРИМЕЧАНИЕ: Продолжительность рабочего дня принята 8,2 часа.
