ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА

ВЛ 35-500 кВ

СБОРКА УНИФИЦИРОВАННЫХ ЖЕЛЕЗОБЕТОННЫХ ОПОР ВЛ 35 кВ С ВИБРИРОВАННЫМИ СТОЙКАМИ ДЛИНОЙ 16,4 М

К-4-10-4

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта служит руководством при сборке железобетонных опор ПБ35-1В, ПБ35-3В, УБ35-1В, УБ35-3В, ПУСБ35-1В и УСБ35-1В на строительстве линий электропередачи, а также пособием для проектирования производства работ.

2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА СБОРКУ ОДНОЙ ОПОРЫ

Показатели

Ед. измер.

Тип опоры

ПБ35-1В ПБ35-3В

УБ35-3В

ПУСБ35-1В

УБ35-1В УСБ35-1В

1

2

3

4

5

6

1. Трудозатраты

чел.-дн.

0,60

1,80

0,80

1,62

2. Работа механизмов

маш.-см.

0,12

0,36

0,16

0,32

3. Численность звена

чел.

5

5

5

5

4. Продолжительность сборки

смена

0,12

0,36

0,16

0,32

Производительность звена за смену

опора

3,3

2,8

6,2

3,1

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СБОРКИ

3.1. Сборка опор производится звеном рабочих и механизмами в составе комплексной бригады по монтажу этих опор.

3.2. До начала сборки должны быть выполнены:

а) подготовительные работы, указанные в п. 2 Общей части;

б) разбивка котлованов (карта К-4-10-1);

в) разработка котлованов (карта К-4-10-2);

г) установка подножников и анкерных плит (карта К-4-10-3).

3.3. Сборка опор выполняется по рабочим чертежам опор в последовательности:

а) проверка качества стойки, соответствие её нормам и допускам (рис. 4-2), с устранением дефектов или заменой отбракованной стойки;

б) выкладка стойки на деревянных подкладках (рис. 4-1);

в) установка траверс и тросостойки (если последняя предусмотрена проектом рис. 4-3 и 4-1);

г) закрепление оттяжек к стойке (опора ПУСБ35-1В) или к траверсам (опоры УБ35-1В и УСБ35-1В);

д) монтаж опорного узла (опоры УСБ35-1В);

е) проверка собранной опоры согласно нормам и допускам (рис. 4-2);

ж) затяжка гаек с раскерниванием резьб;

з) нанесение несмываемой краской на стойке номера опоры, года её установки и предупредительного плаката.

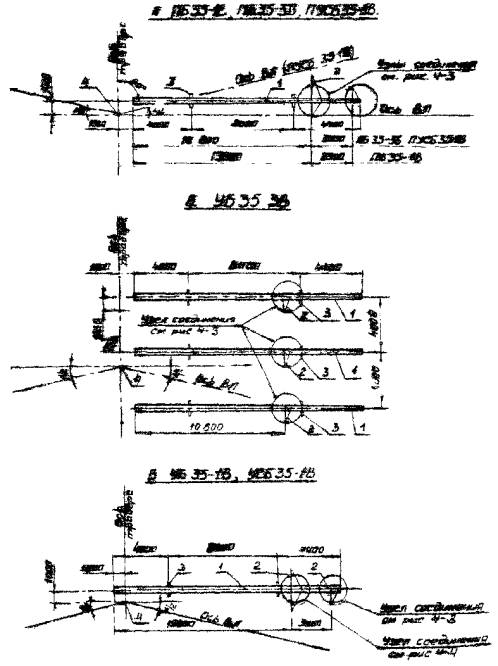

Рис. 4-1. Схемы выкладки и сборки опор

1. Железобетонная стойка. 2. Металлические детали. 3. Деревянные подкладки. 4. Центр пикета (стоек).

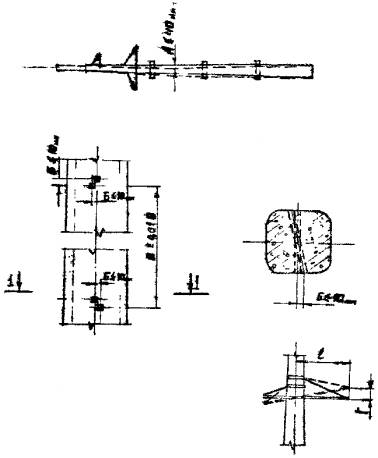

Рис. 4-2. Нормы и допуски на сборку опор.

А - искривление стойки опоры;

Б - смещение закладных деталей против проектного положения их по горизонтали и вертикали;

В - отклонение от проектных размеров между закладными деталями;

Г - отклонение траверсы от горизонтали не более 10 мм (траверсы В-1 и В-3), 13 мм (В-2), 17 мм (В-4), 16 мм (В-5) и 20 мм (В-6).

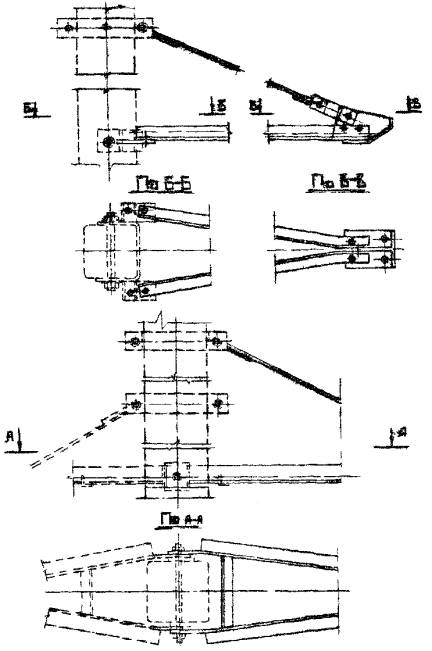

Рис. 4-3. Узлы крепления траверс В-1, В-2, В-3, В-4, В-6 к опорам

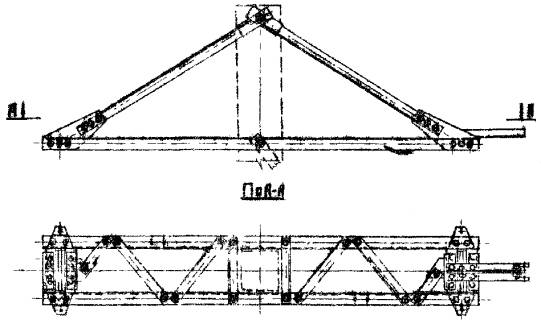

Рис. 4-4. Узлы крепления траверсы В-5 к опорам типов УБ35-1В и УСБ35-1В.

4. ОРГАНИЗАЦИЯ И МЕТОДЫ ТРУДА РАБОЧИХ

4.1. Опоры собираются звеном рабочих в следующем составе:

Профессия

Разряд

Количество человек

1. Электролинейщик (звеньевой)

6

1

2. Электролинейщик

3

3

3. Машинист

5

1

Итого



5

4.2. Последовательность и способы выполнения основных операций:

а) машинист и электролинейщик производят выкладку стойки опоры на деревянные подкладки в положение, определяемое типом механизма, используемого для подъёма опоры (рис. 4-1)

б) звеньевой проверяет состояние выполненной на подкладках стойки, расположение на ней закладных деталей согласно нормам и допускам (рис. 4-1), остальные электролинейщики производят сборку траверс;

в) звеньевой и электролинейщик 3 разряда, согласно рабочему чертежу опоры, устанавливают хомуты, траверсы и тросостойку (если она предусмотрена проектом), при этом траверсы В-1, В-2, В-3, В-4, В-6 (рис. 4-3) устанавливают вручную, а траверсу В-5 (рис. 4-4) с помощью крана;

г) электролинейщик 6 разряда закрепляет оттяжки (опоры УБ35-1В, УСБ35-1В, ПУСБ35-1В) на стойке или траверсе, а электролинейщики 3 разряда раскладывают их вдоль опоры;

д) звеньевой проверяет соответствие нормам узлов собранной опоры (рис. 4-2) и затяжку болтов. Электролинейщики 3 разряда раскернивают резьбу и наносят по трафарету на стойку (на высоте 5,5 - 6 м от комля) номер опоры, год установки и предупредительный плакат.

4.3. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ

Основание

Наименование работ

Ед. измер.

Объём работ

Затраты труда, чел.-ч

На единицу измерения

На весь объём работы

1

2

3

4

5

6

А. Опоры ПБ35-1В и ПБ35-3В

1. ЕНиР § 23-3-8 табл. 2 п. 1

Выкладка опоры

Стойка

1

0,45

0,45

2. § 2-3-8, т.2, п. 3

Сборка опоры

-"-

1

3,3

3,3

3. § 23-3-53, п. 3

Нумерация опоры и нанесение предупредительного плаката по трафарету

-"-

1

0,113 ´ 2 = 0,23

0,23



электролинейщики



3,98

машинисты

1,00

Итого



4,98

Б. Опоры УБ35-3В

4. ЕНиР, § 23-3-8, т.2

Выкладка опоры

Стойка

3

0,45

1,35

5. § 23-3-8, т. 2, п. 3

Сборка опоры

-"-

3

3,3

9,9

6. § 23-3-53, п. 3

Нумерация опоры и нанесение предупредительного плаката по трафарету

-"-

3

0,115 ´ 2 = 0,23

0,69



электролинейщики



11,94

машинисты

2,99

Итого



14,93

В. Опоры ПУСБ35-1В

7. ЕНиР § 23-3-8, т.2 п.1

Выкладка опоры

Опора

1

0,45

0,45

8. § 23-3-8, т. 2, п. 3, 9 с пересчётом на одну оттяжку

Сборка опоры

-"-

1

4,3

9. § 23-3-53, п. 3

Нумерация опоры и нанесение предупредительного плаката по трафарету

-"-

1

0,115 ´ 2 = 0,23

0,23

электролинейщики



4,98

машинисты

1,25

Итого



6,23

Г. Опоры УБ35-1В, УСБ35-1В

10. ЕНиР, § 23-3-8, т. 2 п. 1

Выкладка опоры

Опора

1

0,45

0,45

11. § 23-3-8, т, 2, п. 9, с К = 1,15 на траверсу В-5

Сборка опоры

-"-

1

8,7 ´ 1,15 = 9,91

9,91

12. § 23-3-8, т. 2, п.3

Нумерация опоры и нанесение предупредительного плаката по трафарету

-"-

1

0,115 ´ 2 = 0,23

0,23

электролинейщики



10,59

машинисты

2,65

Итого



13,24

5. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

(ДЛЯ ОДНОГО ЗВЕНА)

А. Механизмы

Наименование

Марка

К-во

Примечание

1. Монтажный кран

СМК-10

1

Полноповоротный со стрелой l = 13 м

Примечание: Тип монтажного крана принят с целью обеспечения поточного строительства, с применением единых механизмов. В зависимости от условий строительства на сборке могут быть использованы любые краны г/п 5 тс и вылетом стрелы не менее 6 м.

Б. Инструменты и материалы

Наименование

Ед. измер.

Количество

Примечание

Для опор:

ПБ35-1В, ПБ35-3В, ПУСБ35-1В, УБ35-3В

Для опор: УБ35-1В, УСБ35-1В

1

2

3

4

5

1. Ключи гаечные под болты









d = 16

шт.

1

1



d = 20



1

2



d = 24

-"-

-

1



d = 30

-"-

-

1



d = 42

-"-

1

1



2. Лопаты штыковые

-"-

1

1



3. Пила поперечная

-"-

1

1



4. Топор плотничный

-"-

1

1



5. Кувалда 5 кг

-"-

1

1



6. Оправки конусные

-"-

1

2



7. Ломики сборочные

-"-

1

1



8. Молоток слесарный

-"-

1

2



9. Керны слесарные

-"-

1

2



10. Зубило слесарное

-"-

1

1



11. Лом d = 28 мм

-"-

1

1



12. Рулетка металлическая 10 м

-"-

1

1



13. Трафарет для нумерации опор

-"-

1

1



14. Трафарет для нанесения предупредительного плаката

-"-

1

1



15. Кисть малярная

-"-

1

1



16. Шнур кручёный d = 6 мм

м

50

50



17. Краска масляная

кг

3

3

Готовая к употреблению

18. Аптечка

Компл.

1

1



В. Эксплуатационные материалы

№ пп

Наименование

Ед. изм.

Количество на одну опору



ПБ35-1В ПБ35-3В

ПУСБ35-1В

УБ35-3В

УБ35-1В УСБ35-1В

1.

Дизельное топливо

кг

4,4

5,8

13,2

11,6

2.

Дизельная смазка

кг

0,22

0,29

0,66

0,58
