ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА ПРОИЗВОДСТВО
ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ РАБОТЫ

1.01.01.74

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ
ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ВОЗВЕДЕНИЯ ДАМБЫ
В ЗИМНИХ УСЛОВИЯХ ВЫСОТОЙ 10, 20 и 30 м ПРИ УКЛАДКЕ
СМЕШАННОГО ГРУНТА (РАЗРЫХЛЕННОГО СКАЛЬНОГО
И IIм ГРУПП) В ТЕЛО ДАМБЫ

МОСКВА – 1989

РАЗРАБОТАНА

СОГЛАСОВАНО

Институтом Красноярский

ПромстройНИИпроект Минуралсибстроя СССР

Отделом механизации и технологии

строительства Госстроя СССР

Главный инженер института

Б. П. Запятой

Письмо от 14.12.1988 г. № 23-712

Начальник отдела

Л. Ф. Галимова

Введена в действие 1 февраля 1989 г.

Главный инженер проекта

Е. В. Каминов



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта комплексно-механизированного технологического процесса составлена для производства работ по устройству земляной насыпи при строительстве ограждающей дамбы внеплощадочного золоудаления с высотой насыпи 20 м. Карта может быть использована при строительстве ограждающей дамбы высотой 10 и 30 м.

1.2. За основу карты приняты чертежи рабочего проекта (шифр 441.РЧ-4), разработанного институтом Союзводоканалпроект (В.С.О., г. Красноярск).

1.3. Строительство ведется в 5-й температурной зоне во вторую треть зимы. Работы выполняются в три смены.

1.4. Для отсыпки дамбы используют следующие грунты: IV группы - дресвяный; II группы - галечниковый. Глубина промерзания - 1 м.

1.5. В качестве конечного измерителя принято 1000 м3 грунта, отсыпанного в дамбу.

1.6. Грунты для отсыпки дамбы разрабатываются в карьерах, расположенных на расстоянии 1,5 км.

1.7. Объемы отсыпки грунта в дамбу, м3:

дресвяного

при высоте дамбы      10 м - 110400;

-²-                      20 м - 394800;

-²-                      30 м - 863600;

галечникового

при высоте дамбы      10 м - 19200;

-²-                      20 м - 68800;

-²-                      30 м - 144750.

1.8. Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, калькуляции затрат труда и заработной платы, графика производства работ.

1.9. Варианты комплексов средств механизации приведены в табл. 1.

Таблица 1

Технологическая операция

Состав средств механизации

Вариант I

Вариант II

Вариант III

Разработка грунта

Экскаватор ЭО-5122А с оборудованием обратная лопата с ковшом вместимостью 1,6 м3

Экскаватор ЭО-5123ХЛ с оборудованием прямая лопата с ковшом вместимостью 1,6 м3

Самоходный скрепер ДЗ-11П с ковшом вместимостью 8 м3

Транспортирование грунта

Автомобиль-самосвал КамАЗ-55102, грузоподъемность 7 т

Автомобиль-самосвал КамАЗ-55102, грузоподъемность 7 т

То же

Рыхление грунта

Рыхлитель ДП-26С

Рыхлитель ДП-5С

Рыхлитель ДП-26С

Разравнивание грунта в дамбе

Бульдозер ДЗ-109Б

Бульдозер ДЗ-54С

Бульдозер ДЗ-109Б

Очистка карьера от снега

Бульдозер ДЗ-109

Бульдозер ДЗ-54С

Бульдозер ДЗ-109

Послойное уплотнение грунта

Трамбовочная установка УМТС-2

Трамбовочная машина ДУ-12Б

Вибрационный самоходный каток ДУ-47А

Работа трактора-тягача

-

-

Т-180

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. К началу работ по возведению дамбы необходимо иметь:

разрешение на право производства земляных работ;

проект производства работ.

2.2. Основание под насыпь и поверхность карьера должны быть подготовлены в теплое время года.

Предварительная подготовка включает:

срезку и перемещение растительного слоя грунта в отвал для использования его в дальнейшем при благоустройстве площадок;

рыхление на глубину 30 - 35 см для предохранения грунта от промерзания.

Рыхление производят с одновременным боронованием грунта с помощью бороны, закрепленной на бульдозере-рыхлителе.

2.3. В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров с помощью снегозадержания. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.

2.4. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.

К подготовительным операциям относятся:

предварительная разбивка осей и контура дамбы с установкой разбивочных знаков и реперов;

очистка площади дамбы и карьера от снега;

устройство временного освещения;

окончательные разбивочные работы.

К основным операциям относятся:

послойное рыхление мерзлого слоя грунта с транспортированием его в отвал;

разработка грунта в карьере и отсыпка тела дамбы.

К отделочным операциям относится:

крепление откосов дамбы растительным грунтом с посевом трав.

2.5. Основными условиями отсыпки тела дамбы в зимних условиях являются:

разработка дресвяного грунта в карьере, его транспортировка к месту укладки, разравнивание и уплотнение до проектной плотности должны быть выполнены до начала смерзания грунта;

галечниковый грунт укладывается и уплотняется так же, как в летнее время;

влажность грунта, укладываемого в дамбу, не должна превышать влажности 0,9 на границе раскатывания;

работа должна производиться на суженном фронте круглосуточно, в три смены, с максимальной механизацией всех работ для уменьшения потерь тепла грунтом.

2.6. В зависимости от выбранного варианта разработка грунта в карьере производится экскаватором или скрепером, транспортирование - автомобилями-самосвалами или скрепером, трамбование грунта - грунтоуплотняющим механизмом.

2.7. Отсыпка грунта в тело дамбы производится послойно, толщина слоя зависит от толщины слоя, уплотняемого грунтоуплотняющим механизмом.

2.8. Возведение дамбы предусматривается в две очереди:

I очередь - отсыпка составляющей части дамбы из галечникового грунта;

II очередь - отсыпка составляющий части дамбы из дресвяного грунта.

2.9. При ведении работ дамба в плане разбивается на карты, карты по ширине - на участки. Укладка грунта в отсыпаемом слое дамбы производится последовательно по картам, в карте - по участкам от краев карты к середине.

2.10. Количество механизмов, одновременно работающих на участках отсыпаемой карты, рассчитана, исходя из производительности грунтоуплотняющего механизма, а также из условия обеспечения непрерывности технологического процесса.

2.11. I очередь отсыпки тела дамбы.

Насыпь из галечникового грунта принимается за карту № 1, равную по длине протяженности дамбы. При ведении работ карта по длине разбирается на участки шириной 6 м, на которых последовательно производят отсыпку, разравнивание и уплотнение грунта.

2.12. II очередь отсыпки тела дамбы.

Насыпь из дресвяного грунта по длине разбивается на карты; карты - на участки шириной 6,5 м. Зависимость длины карты при заданной ширине участков от температуры наружного воздуха и от производительности грунтоуплотняющего механизма с учетом времени начала смерзания грунта (время цикла) дана в табл. 2.

2.13. Технология производства основных работ (вариант I). Грунт разрабатывается в карьере экскаватором ЭО-5122А с оборудованием обратная лопата с ковшом вместимостью 1,6 м3.

Разработанный в карьере грунт транспортируется в дамбу автомобилями-самосвалами и разгружается в шахматном порядке по площади отсыпаемого участка.

Таблица 2

Наименование грунтоуплотняющего механизма

Толщина уплотняемого слоя, м

Температура наружного воздуха, °С

Время начала смерзания грунта (время цикла), мин

Объем отсыпки за цикл, м3

Площадь отсыпки за цикл, м2

Длина карты при ширине отсыпаемого участка 6,5 м, м

Трамбовочная установка УМТС-2

0,5

-20

40

120

240

37

0,5

-10

60

180

360

53

0,5

-5

90

270

540

83

Трамбовочная машина ДУ-12Б

0,6

-20

40

120

200

30

0,6

-10

60

180

300

50

0,6

-5

90

270

450

69

Вибрационный самоходный каток ДУ-47А

0,35

-20

40

100

285

51

0,35

-10

60

150

428

77

0,35

-5

90

225

628

115

Движение автомобилей-самосвалов осуществляется по тупиковой схеме. Автомобили-самосвалы начинают отсыпку с дальнего конца участка и постепенно перемещаются к началу со стороны движения грузопотока. Перед местом отсыпки грунта автомобили-самосвалы разворачиваются и задним ходом подаются на разгрузку. Фронт отсыпки перемещается противоположно движению груженых автомобилей-самосвалов.

Грунт разравнивается и планируется до необходимых отметок при продольных проходках бульдозера марки ДЗ-109Б. Разравнивание выполняется от краев насыпи к середине.

Уплотнение грунта осуществляется трамбовочной установкой УМТС-2. Это навесное оборудование, состоящее из пяти дизель-трамбовок, смонтированных на тракторе Т-100М. Уплотнение производят последовательными ходами не ближе 0,5 м от бровки откоса с перекрытием каждого прохода на 0,1 - 0,2 м.

Рабочую скорость машины назначают в зависимости от вида и влажности грунта, а также от толщины уплотняющего слоя.

2.14. Технология производства основных работ (вариант 2).

Грунт разрабатывается в карьере экскаватором ЭО-5123ХЛ с оборудованием прямая лопата с ковшом вместимостью 1,6 м3.

Разработанный грунт транспортируется автомобилями-самосвалами, разгружается по площади отсыпаемого участка в шахматном порядке. Движение автомобилей-самосвалов осуществляется по тупиковой схеме.

Грунт на участке разравнивается и планируется бульдозером ДЗ-54С.

Уплотняется грунт трамбовочной машиной ДУ-12Б - навесным оборудованием, состоящим из двух трамбующих плит, на базе гусеничного трактора Т-100МЗ. Уплотнение осуществляется поочередными ударами плит при свободном падении их на грунт.

Каждый следующий удар трамбующих плит должен перекрывать след предыдущего на 0,1 - 0,2 м.

2.15. Технология производства основных работ (вариант III).

Грунт разрабатывается в дамбу самоходным скрепером ДЗ-11П. Предварительно грунт разрыхляется рыхлителем ДП-26С.

Ковш скрепера загружают в процессе движения машины. Разгрузка в насыпи производится при движении скрепера по прямой линии, параллельной оси насыпи.

Каждый слой отсыпают в насыпь от бровок к оси продольными полосами.

Для окончательной планировки отсыпаемых участков используется бульдозер ДЗ-109Б.

Уплотнение грунта производится самоходным вибрационным катком ДУ-47А при движении катка круговыми проходками от края насыпи к середине. Первый и второй ход катка выполняют на расстоянии 1,5 - 2,0 м от бровки насыпи, затем смещая ходы на 1/3 - 1/4 ширины катка в сторону бровки, уплотняют края насыпи.

2.16. При послойной отсыпке грунта в дамбе к отсыпке последующего слоя разрешается приступать только после отсыпки и уплотнения нижележащего слоя.

При сопряжении вновь отсыпаемой карты с ранее отсыпанной грунт с поверхности сопряжения срезается бульдозером по откосу не круче 1:4 и укладывается на вновь отсыпаемую карту.

После отсыпки 4 - 5-ти слоев по всему телу дамбы бульдозером срезается бахрома с откосов отсыпанных слоев и перемещается в вышележащий слой.

Для обеспечения равномерности уплотнения грунта его следует отсыпать и разравнивать слоями одинаковой толщины, укладывать и уплотнять в талом состоянии.

2.17. Дополнительное увлажнение водой недоувлажненных грунтов в карьере и на месте их укладки при отрицательной температуре не допускается.

2.18. Допускается укладывать талый грунт с добавлением мерзлого грунта в виде комков в количестве не более 10 - 15 % от общего объема грунта в слое. Комки мерзлого грунта должны распределяться равномерно по площади отсыпаемого участка. Скопление комков мерзлого грунта в отдельных местах в виде гнезд не допускается. Размер оставляемых в насыпи мерзлых комков не должен превышать 1/2 толщины слоя в уплотненном состоянии. Более крупные куски дробят или выбрасывают.

Запрещается укладывать в сооружение комки мерзлого грунта с прослойками льда.

2.19. Во время снегопада грунт не укладывают. После прекращения снегопада снег и наледь перед укладкой следующего слоя грунта удаляют бульдозером.

2.20. Допускается производить отсыпку и уплотнение очередного слоя из связного грунта на промороженный слой без удаления промерзшего слоя грунта, если он был уплотнен в талом состоянии, а влажность его не превышала влажности на границе раскатывания.

2.21. При ведении работ требуется соблюдать требования СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

2.22. Схемы производства работ приведены на листах 7 - 11.

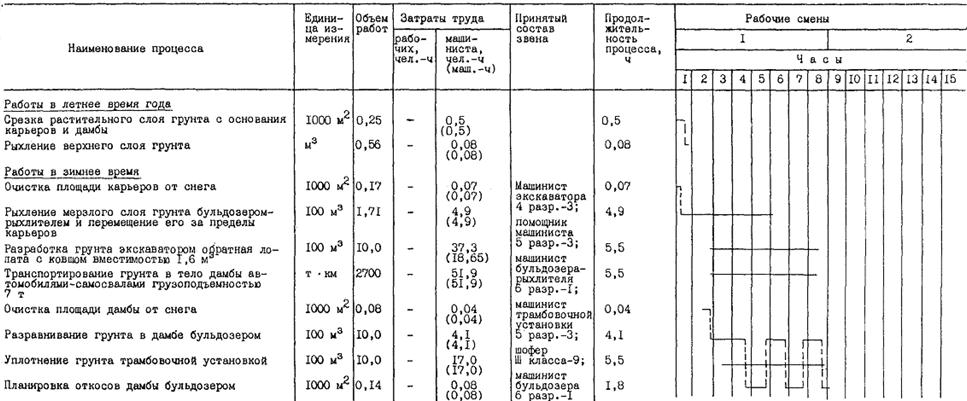

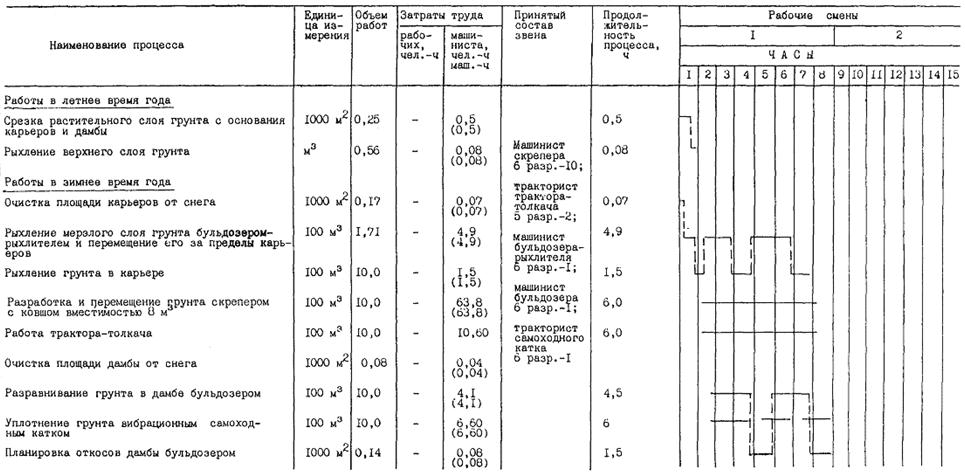

2.23. Графики производства работ на 1000 м3 грунта приведены на листах 31 - 33.

2.24. Калькуляции затрат труда и заработной платы приведены на листах 13 - 30.

Расчеты в калькуляциях выполнены для Свердловской области, находящейся в 5-й температурной зоне.

2.25. Коэффициенты к нормам времени и расценкам, применяемые при разработке немерзлых грунтов в зимнее время, не учтены.

При привязке типовой технологической карты к местным условиям производится пересчет калькуляции. При этом учитываются усредненные коэффициенты на зимнее удорожание соответствующих видов работ в зависимости от вида строительства и температурной зоны (ЕНиР, общая часть, приложение 3).

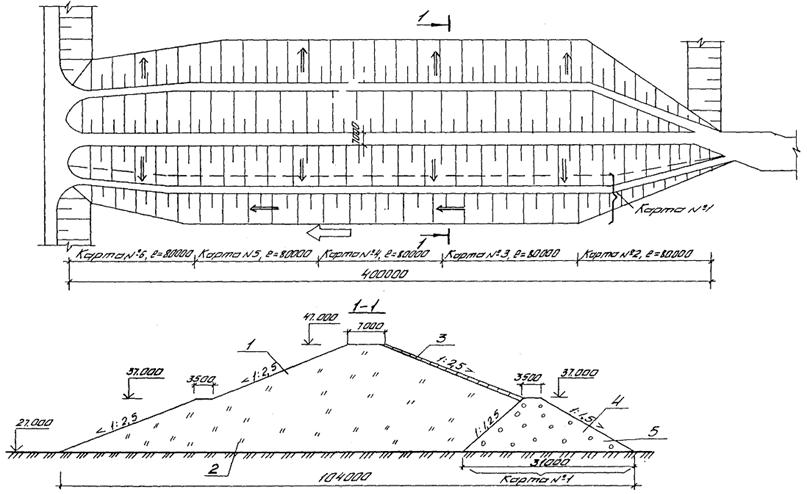

СХЕМА ОРГАНИЗАЦИИ РАБОТ ПРИ ОТСЫПКЕ ДАМБЫ

 общее направление работ;                         1 - II очередь отсыпки;     3 - растительный грунт слоем 0,2 м с посевом трав;

 направление отсыпки грунта в карте          2 - дресвяной грунт;          4 - I очередь отсыпки;                                                                                          5 - галечниковый грунт

Примечание. Разбивка на карты произведена для первого варианта комплекса средств механизации при ведении работ при температуре наружного воздуха минус 5 °С.

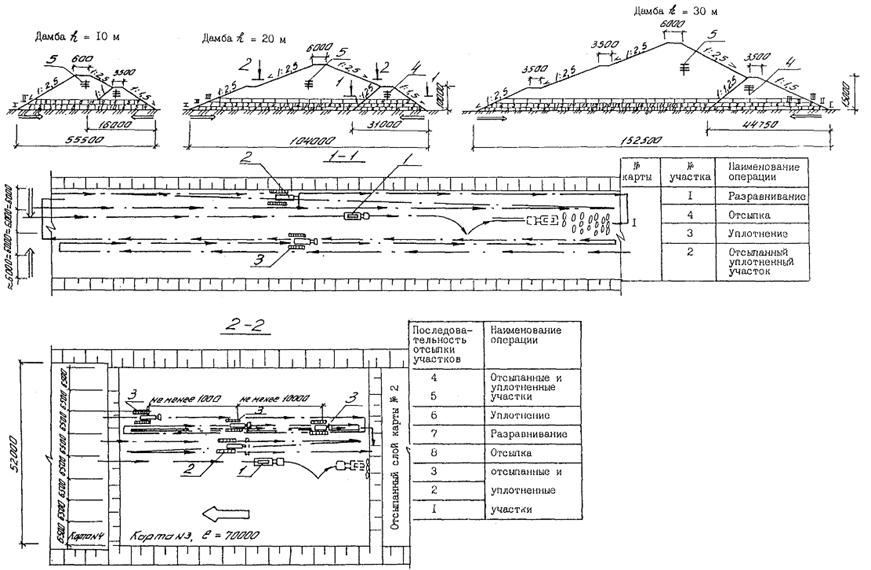

СХЕМА ОТСЫПКИ ДАМБЫ. ВАРИАНТ I

1 - автомобиль-самосвал КамАЗ-55102;

2 - бульдозер ДЗ-109Б;

3 - трамбовочная установка УМГС-2;

4 - I очередь отсыпки, слой толщиной 500 мм;

5 - II очередь отсыпки, слой толщиной 600 мм

Условные обозначения

I, II, III - слои отсыпки грунта в карте

 общее направление работ;

 направление движения механизмов;

 холостой ход бульдозера;

 направление отсыпки грунта в карте

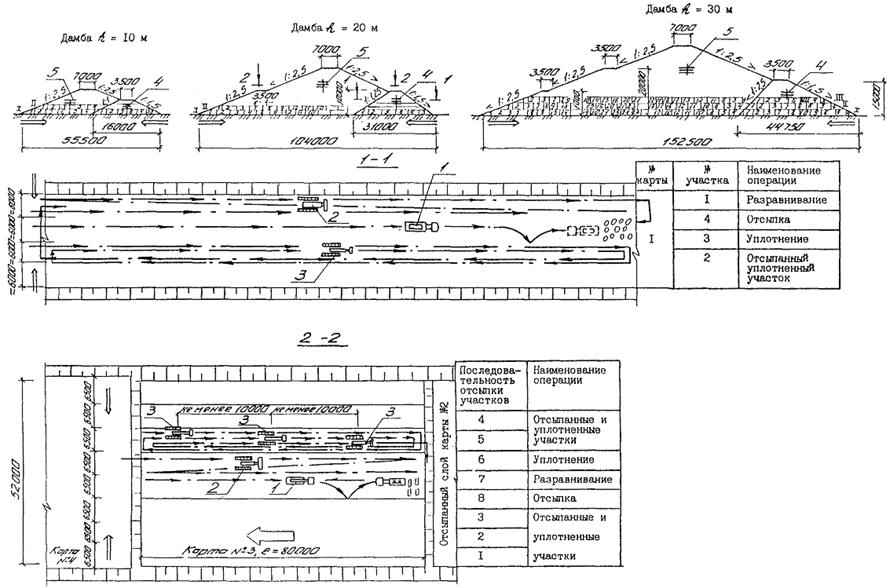

СХЕМА ОТСЫПКИ ДАМБЫ. ВАРИАНТ II

1 - автомобиль-самосвал КамАЗ-55102;

2 - бульдозер ДЗ-54С;

3 - трамбовочная машина ДУ-126;

4 - I очередь отсыпки, слой толщиной 700 мм;

5 - II очередь отсыпки, слой толщиной 600 мм

Условные обозначения

I, II, III... - слои отсыпки грунта, в карте;

 общее направление работ;

 холостой ход бульдозера;

 направление движения механизмов;

 направление отсыпки грунта в карте

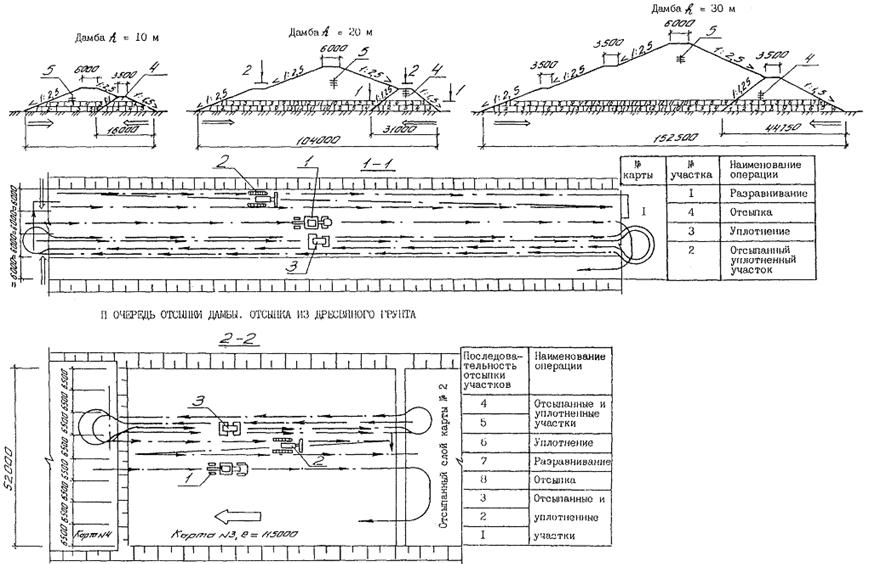

СХЕМА ОТСЫПКИ ДАМБЫ. ВАРИАНТ III

1 - скрепер ДЗ-11П;

2 - бульдозер ДЗ-109Б;

3 - вибрационный самоходный каток ДУ-47А;

4 - I очередь отсыпки, слой толщиной 400 мм;

5 - II очередь отсыпки, слой толщиной 350 мм

Условные обозначения

I, II, III - слои отсылки грунта в карте;

 общее направление работ;

 направление движения механизмов;

 холостой ход бульдозера;

 направление отсыпки грунта в карте

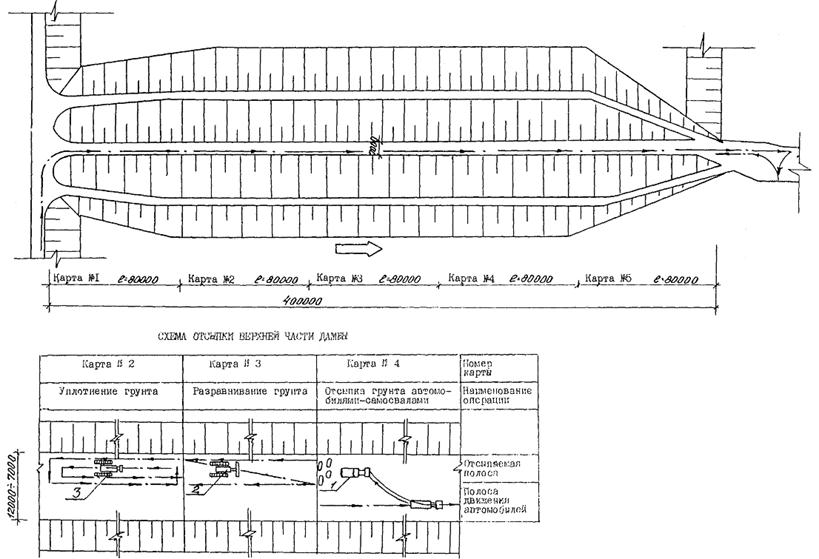

СХЕМА ОРГАНИЗАЦИИ РАБОТ ПРИ ОТСЫПКЕ ВЕРХНЕЙ ЧАСТИ ДАМБЫ

1 - автомобиль-самосвал КамАЗ-55102; 2 - бульдозер ДЗ-109Б; 3 - трамбовочная установка УМТС-2

Условные обозначения

 направление отсыпки грунта;  направление движения механизмов;

Примечание. Разбивка верхних слоев дамбы на карты произведена для первого варианта комплекса средств механизации при ведении работ при температуре наружного воздуха минус 5 °С.


3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

Систематические контрольные наблюдения в процессе производства земляных работ ведут строительная организация и представители технического надзора заказчика.

Непосредственный контроль за плотностью и влажностью грунта, уложенного в дамбу, возлагается на полевую грунтовую лабораторию.

В результате наблюдении устанавливают соответствие проводимых работ проектной документации и соблюдение требовании технических условий, а также действующих нормативных документов.

Промежуточной приемке с составлением актов на скрытые работы подлежит основание дамбы.

При приемке сооружения дамбы проверяют:

качество использованных грунтов;

крутизну откосов;

степень уплотнения грунта;

наличие актов на скрытые работы.

Насыпи, отсыпаемые зимой, подлежат приемке перед возобновлением работ после длительного перерыва.

Возобновление работ допускается только на основании утвержденного акта.

Технические критерии и средства контроля операций приведены в табл. 3.

Таблица 3

Наименование процессов подлежащих контролю

Предмет контроля

Инструмент и способ контроля

Время контроля

Ответственный контролер

Технические критерии оценки качества

Отсыпка грунта в насыпь

Толщина отсыпаемого слоя; содержание мерзлых комьев; наличие снега и льда; геометрические размеры насыпи; степень уплотнения грунта

Метр стальной, нивелир, оборудование лаборатории

Периодически, во время работы

Мастер, лаборант

Содержание мерзлых комьев от общего объема грунта не должно превышать, %:

для насыпей, уплотняемых укаткой, - 20;

для насыпей, уплотняемых трамбованием, - 30.

Наличие снега и льда не допускается. Отклонение высотных отметок ±5 см.

Увеличение крутизны откосов, сужение земляного полотна не допускаются. Степень уплотнения грунта должна быть не ниже проектной


КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ

ВАРИАНТ I. ВЫСОТА ДАМБЫ 10 м

Таблица 4

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхностей карьеров

1000 м2

52,27

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

34,49

(34,49)

-

36-58

34,49

36-58

Перемещение растительного слоя на расстояние до 20 м

100 м3

104,54

§Е2-1-22, т. 2, № 5а + № 5г

-

0,65

(0,65)

-

0-68,9

-

67,95

(67,95)

-

72-03

67,95

72-03

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

98,96

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

14,84

(14,84)

-

15-73

14,84

15-73

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

58,3

Применит. §Е2-1-35, № 4а, К = 2

-

0,4

(0,4)

-

0-42,4

-

23,32

(23,32)

-

24-72

23,32

24-72

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

28,00

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

33,6

(33,6)

-

35-56

33,6

35-56

грунт IVм группы

100 м3

195,0

§Е2-1-2, т. 2, № 1г

-

1,9

(1,9)

-

2-01

-

370,5

(370,5)

-

391-95

370,5

391-95

Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

28,0

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

21,84

(21,84)

-

26-43

21,84

26-43

грунт IVм группы

100 м3

195,0

§Е2-1-23, № 1а + № 2в

-

1,05

(1,05)

-

1-27

-

204,75

(204,75)

-

247-65

204,75

247-65

Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3:



























грунт II группы

100 м3

192,0

§Е2-1-11, т. 7, № 7б

-

2,2

(1,1)

-

2-24

-

422,4

(211,2)

-

430-08

211,2

430-08

грунт IV группы

100 м3

1104,0

§Е2-1-11, т. 7, № 7г

-

4,0

(2,0)

-

4-08

-

4416,0

(2208,0)

-

4504-00

1927,2

4504-00

Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т

т

233280

ЕН от 13.03.87 № 153/6-142

-

0,017

(0,017)

-

0-01,29

-

4067,8

(4067,8)

-

3965-76

3917,8

3965-76

Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км

т×км

349920

ЕН от 13.03.87 № 153/6-142

-

0,0076

(0,0076)

-

0-00,58

-

2659,4

(2659,4)

-

2029-53

2497,4

2029-53

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

192,0

§Е2-1-28, № 3д

-

0,32

(0,32)

-

0-33,9

-

61,44

(61,44)

-

65-08

61,44

65-08

грунт IV группы

100 м3

1104,0

§Е2-1-28, № 3е

-

0,43

(0,43)

-

0-45,6

-

474,72

(474,72)

-

503-42

474-72

503-42

Послойное уплотнение грунта трамбовочной установкой

100 м3

1296,0

§Е2-1-33, № 1а

-

1,7

(1,7)

-

1-55

-

2203,0

(2203,0)

-

2008-8

2138,4

2008-50

Планировка откосов дамбы бульдозером, оборудованным откосником

1000 м2

18,5

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

16,09

(16,09)

-

17-05

233,28

244-94

Итого:



























На объем работ

100 м3

1296,0

-

-

-

-

-

-

15092,1

(12672,9)

-

14374-10

12232,7

14601-96

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

116,45

(97,78)

-

110-91

94,4

112-66

ВЫСОТА ДАМБЫ 20 м

Таблица 5

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

116,5

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

76,89

(76,89)

-

81-55

76,89

81-55

Перемещение растительного слоя на расстояние до 20 м

100 м3

233,0

§Е2-1-22, т. 2, № 5а + № 5г

-

0,65

(0,65)

-

0-68,9

-

151,45

(151,45)

-

160-53

151,45

160-53

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

262,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

39,3

(39,3)

-

41-65

39,3

41-65

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

122,5

Применит. §Е2-1-35, № 4а, К = 2

-

0,4

(0,4)

-

0-42,4

-

49,0

(49,0)

-

51-94

49,0

51-94

Рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

99,9

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

119,88

(119,88)

-

126-87

119,88

126-87

грунт IVм группы

100 м3

696,15

§Е2-1-2, т. 2, № 1г

-

1,9

(1,9)

-

2-01

-

1322,68

(1322,68)

-

1399-26

1322,68

1399-26

Перемещение разрыхленного грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

99,9

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

77,92

(77,92)

-

94-30

77,92

94-30

грунт IVм группы

100 м3

696,15

§Е2-1-23, № 1а + № 2в

-

1,05

(1,05)

-

1-27

-

730,95

(730,95)

-

884-11

730,95

884-11

Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3:



























грунт II группы

100 м3

688,0

§Е2-1-11, т. 7, № 7б

-

2,2

(1,1)

-

2-24

-

1513,60

(756,80)

-

1541-12

756,80

1541-12

грунт IV группы

100 м3

3948,0

§Е2-1-11, т. 7, № 7г

-

4,0

(2,0)

-

4-08

-

15792,0

(7896,0)

-

16107-84

6892,60

16107-84

Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т

т

834480

ЕН от 13.03.87 № 153/6-142

-

0,017

(0,017)

-

0-01,29

-

14186,2

(14186,2)

-

10764-79

13586,2

10764-79

Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км

т×км

1251720

ЕН от 13.03.87 № 153/6-142

-

0,0076

(0,0076)

-

0-00,58

-

9513,07

(9513,07)

-

7259-97

9362,0

7259-97

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

688,0

§Е2-1-28, № 3д

-

0,32

(0,32)

-

0-33,9

-

220,16

(220,16)

-

233-23

220,16

233-23

грунт IV группы

100 м3

3948,0

§Е2-1-28, № 3е

-

0,43

(0,43)

-

0-45,6

-

1697,64

(1697,64)

-

1800-28

1697,64

1800-28

Послойное уплотнение грунта трамбовочной установкой

100 м3

4636,0

§Е2-1-33, № 1а

-

1,7

(1,7)

-

1-55

-

7881,2

(7881,2)

-

7185-80

7649,4

7185-80

Планировка откосов дамбы бульдозером, оборудованным откосником

1000 м2

40,6

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

35,32

(35,32)

-

37-43

834,48

876-20

Итого:



























На объем работ

100 м3

4636,0

-

-

-

-

-

-

53407,3

(44754,5)

-

4777-50

43567,35

48609-24

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

115,19

(96,53)

-

103-04

93,97

104-85

ВЫСОТА ДАМБЫ 30 м

Таблица 6

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

228,86

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

151,04

(151,04)

-

160-20

151,04

160-20

Перемещение растительного слоя на расстояние до 20 м

100 м3

457,72

§Е2-1-22, т. 2, № 5а + № 5г

-

0,65

(0,65)

-

0-68,9

-

297,51

(297,51)

-

315-37

297,51

315-37

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

588,2

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

88,23

(88,23)

-

93-52

88,23

93-52

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

234,86

Применит. §Е2-1-35, № 4а, К = 2

-

0,4

(0,4)

-

0-42,4

-

93,94

(93,94)

-

99-58

93,94

99-58

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

209,8

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

251,76

(251,76)

-

266-44

251,76

266-44

грунт IVм группы

100 м3

1461,0

§Е2-1-2, т. 2, № 1г

-

1,9

(1,9)

-

2-01

-

2775,9

(2775,9)

-

2936-61

2775,9

2936-61

Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

209,8

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

163,64

(163,64)

-

198-05

163,64

198-05

грунт IVм группы

100 м3

1461,0

§Е2-1-23, № 1а + № 2в

-

1,05

(1,05)

-

1-27

-

1534,05

(1534,05)

-

1855-47

1534,05

1855-47

Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3:



























грунт II группы

100 м3

1447,5

§Е2-1-11, т. 7, № 7б

-

2,2

(1,1)

-

2-24

-

3184,5

(1592,25)

-

3242-00

1400,0

3242-00

грунт IV группы

100 м3

8636,0

§Е2-1-11, т. 7, № 7г

-

4,0

(2,0)

-

4-08

-

34544,0

(17272,0)

-

35234-88

15237,77

35234-88

Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т

т

1815026

ЕН от 13.03.87 № 153/6-142

-

0,017

(0,017)

-

0-01,29

-

30855,4

(30855,4)

-

23413-80

30100,4

23413-80

Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км

т×км

2722540

ЕН от 13.03.87 № 153/6-142

-

0,0076

(0,0076)

-

0-00,58

-

20691,3

(20691,3)

-

15790-73

19812,92

15790-73

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

1447,5

§Е2-1-28, № 3д

-

0,32

(0,32)

-

0-33,9

-

463,2

(463,2)

-

490-70

463,2

490-70

грунт IV группы

100 м3

8636,0

§Е2-1-28, № 3е

-

0,43

(0,43)

-

0-45,6

-

3713,48

(3713,48)

-

3938-00

3713,48

3938-00

Послойное уплотнение грунта трамбовочной установкой

100 м3

10083,5

§Е2-1-33, № 1а

-

1,7

(1,7)

-

1-55

-

17141,95

(17141,95)

-

15629-42

16637,77

15629-42

Планировка откосов насыпи бульдозером, оборудованным откосником

1000 м2

61,2

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

53,24

(53,24)

-

56-42

1814,9

1905-64

Итого:



























На объем работ

100 м3

10083,5

-

-

-

-

-

-

116003,2

(97138,9)

-

103721-25

94536,1

105570-42

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

115,1

(96,3)

-

102-86

93,75

(93,75)

104-70

ВАРИАНТ II. ВЫСОТА ДАМБЫ 10 м

Таблица 7

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

52,27

§Е2-1-5, № 2а

-

0,69

(0,69)

-

0-73,1

-

36,06

-

38-20

36,06

38-20

Перемещение растительного слоя на расстояние до 20 м

100 м3

104,54

§Е2-1-22, т. 2, № 3а + № 3г

-

0,93

(0,93)

-

0-98,6

-

97,22

-

103-07

97,22

103-07

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

98,96

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

14,82

-

15-73

14,82

15-73

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

58,3

Применит. §Е2-1-35, № 4а, К = 2

-

0,42

(0,42)

-

0-44,6

-

24,48

-

26-00

24,48

26-00

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

28,0

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

33,6

-

35-56

33,6

35-56

грунт IVм группы

100 м3

195,0

№2-1-2, т.2,№1 г

-

1,9

(1,9)

-

2-01

-

370,5

-

391-95

370,5

391-95

Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

28,0

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

21-84

-

26-43

21,84

26-43

грунт IVм группы

100 м3

195,0

§Е2-1-23, № 1в + № 2в

-

1,05

(1,05)

-

1-27

-

204,75

-

247-65

204,75

247-65

Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3:



























грунт II группы

100 м3

192,0

§Е2-1-8, т. 7, № 3б

-

1,5

(0,75)

-

1-53

-

288,0

(144,0)

-

293-76

124,0

293-76

грунт IV группы

100 м3

1104,0

§Е2-1-8, т. 7, № 3г

-

2,4

(1,2)

-

2-45

-

2649,6

(1324,8)

-

2704-80

1172,0

2704-80

Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т

т

233280

ЕН от 13.03.87 № 153/6-142

-

0,017

(0,017)

-

0-01,29

-

3965,8

(3965,8)

-

3009-31

3915,8

3009-31

Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км

т×км

349920

ЕН от 13.03.87 № 153/6-142

-

0,0076

(0,0076)

-

0-00,58

-

2659,4

(2659,4)

-

2029-53

2564,69

2029-53

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

192,0

§Е2-1-28, № 2д

-

0,43

(0,43)

-

0-45,6

-

82,56

(82,56)

-

87-55

82,56

87,55

грунт IV группы

100 м3

1104,0

§Е2-1-28, № 2е

-

0,56

(0,56)

-

0-59,4

-

618,24

(618,24)

-

655-77

618,24

655-77

Послойное уплотнение грунта трамбовочной установкой

100 м3

1296,0

§Е2-1-33, № 1а

-

1,7

(1,7)

-

1-55

-

2203,2

(2203,2)

-

2008-80

2138,4

2008-80

Планировка откосов насыпи бульдозером, оборудованным откосником

1000 м2

18,5

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

16,09

(16,09)

-

17-05

16,09

17-05

Итого:



























На объем работ

100 м3

1296,0

-

-

-

-

-

-

13284,2

(11815,4)

-

11691-20

11433,1

11691-20

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

102,5

(91,2)

-

90-20

88,2

90-20

ВЫСОТА ДАМБЫ 20 м

Таблица 8

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

116,5

§Е2-1-5, № 2а

-

0,69

(0,69)

-

0-73,1

-

80,38

(80,38)

-

85-16

80,38

85-16

Перемещение растительного слоя на расстояние до 20 м

100 м3

233,0

§Е2-1-22, т. 2, № 3а + № 3г

-

0,93

(0,93)

-

0-98,6

-

216,69

(216,69)

-

229-74

216,69

229-74

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

262,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

39,3

(39,3)

-

41-65

39,3

41-65

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

122,5

Применит. §Е2-1-35, № 4а, К = 2

-

0,42

(0,42)

-

0-44,6

-

51,45

(51,45)

-

54-63

51,45

54-63

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

99,9

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

119,8

(119,8)

-

126-87

119,8

126-87

грунт IVм группы

100 м3

696,15

№2-1-2, т.2,№1 г

-

1,9

(1,9)

-

2-01

-

1322,68

(1322,68)

-

1399-26

1322,68

1399-26

Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

99,9

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

77,92

(77,92)

-

94,30

77,92

94-30

грунт IVм группы

100 м3

696,15

§Е2-1-23, № 1в + № 2в

-

1,05

(1,05)

-

1-27

-

730,95

(730,95)

-

884-11

730,95

884-11

Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3:



























грунт II группы

100 м3

688,0

§Е2-1-8, т. 7, № 3б

-

1,5

(0,75)

-

1-53

-

1032,0

(516,0)

-

1052-64

456,0

1052-64

грунт IV группы

100 м3

3948,0

§Е2-1-8, т. 7, № 3г

-

2,4

(1,2)

-

2-45

-

9475,2

(4737,6)

-

9672-60

4180,0

9672-60

Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т

т

834480

ЕН от 13.03.87 № 153/6-142

-

0,017

(0,017)

-

0-01,29

-

14186,16

(14186,16)

-

10764-80

13886,1

10764-80

Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км

т×км

1251720

ЕН от 13.03.87 № 153/6-142

-

0,0076

(0,0076)

-

0-00,58

-

9513,07

(9513,07)

-

7259-97

9294,0

7259-97

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

688,0

§Е2-1-28, № 2д

-

0,43

(0,43)

-

0-45,6

-

295,84

(295,84)

-

313-73

295,84

313-73

грунт IV группы

100 м3

3948,0

§Е2-1-28, № 2е

-

0,56

(0,56)

-

0-59,4

-

2210,88

(2210,88)

-

2345-11

2210,88

2345-11

Послойное уплотнение грунта трамбовочной установкой

100 м3

4636,0

§Е2-1-33, № 1а

-

1,7

(1,7)

-

1-55

-

7881,2

(7881,2)

-

7185-80

7649,4

7185-80

Планировка откосов насыпи бульдозером, оборудованным откосником

1000 м2

40,6

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

35,32

(35,32)

-

37-43

35,32

37-43

Итого:



























На объем работ

100 м3

4636,0

-

-

-

-

-

-

47268,9

(42015,2)

-

41547-80

40923,26

41547-80

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

101,96

(90,62)

-

89-61

88,27

89-61

ВЫСОТА ДАМБЫ 30 м

Таблица 9

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

228,86

§Е2-1-5, № 2а

-

0,69

(0,69)

-

0-73,1

-

157,91

(157,91)

-

167-29

157,91

167-29

Перемещение растительного слоя на расстояние до 20 м

100 м3

457,72

§Е2-1-22, т. 2, № 3а + № 3г

-

0,93

(0,93)

-

0-98,6

-

425,67

(425,67)

-

451-31

425,67

451-31

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

588,2

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

88,23

(88,23)

-

93-52

88,23

93-52

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

234,86

Применит. §Е2-1-35, № 4а, К = 2

-

0,42

(0,42)

-

0-44,6

-

98,64

(98,64)

-

104-74

98,64

104-74

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

209,8

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

251,76

(251,76)

-

266-44

251,76

266-44

грунт IVм группы

100 м3

1461,0

№2-1-2, т.2,№1 г

-

1,9

(1,9)

-

2-01

-

2775,9

(2775,9)

-

2936-61

2775,9

2936-61

Перемещение разрыхленного, мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

209,8

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

163,64

(163,64)

-

198-05

163,64

198-05

грунт IVм группы

100 м3

1461,0

§Е2-1-23, № 1в + № 2в

-

1,05

(1,05)

-

1-27

-

1534,05

(1534,05)

-

1855-47

1534,05

1855-47

Разработка грунта экскаватором обратная лопата с ковшом вместимостью 1,6 м3:



























грунт II группы

100 м3

1447,5

§Е2-1-8, т. 7, № 3б

-

1,5

(0,75)

-

1-53

-

2171,2

(1085,6)

-

2214-67

955,6

2214-67

грунт IV группы

100 м3

8636,0

§Е2-1-8, т. 7, № 3г

-

2,4

(1,2)

-

2-45

-

20726,4

(10363,2)

-

21158-20

9127,9

21158-20

Разгрузка и погрузка автомобилей-самосвалов грузоподъемностью 7 т

т

1815026

ЕН от 13.03.87 № 153/6-142

-

0,017

(0,017)

-

0-01,29

-

30855,4

(30855,4)

-

23413-83

30255,4

23413-83

Транспортирование грунта в дамбу автомобилями-самосвалами грузоподъемностью 7 т на расстояние 1,5 км

т×км

2722540

ЕН от 13.03.87 № 153/6-142

-

0,0076

(0,0076)

-

0-00,58

-

20691,30

(20691,30)

-

15790-73

20160,0

15790-73

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

1447,5

§Е2-1-28, № 2д

-

0,43

(0,43)

-

0-45,6

-

622,43

(622,43)

-

659-83

622,43

659-83

грунт IV группы

100 м3

8636,0

§Е2-1-28, № 2е

-

0,56

(0,56)

-

0-59,4

-

4836,16

(4836,16)

-

5129-73

4836,16

5129-78

Послойное уплотнение грунта трамбовочной установкой

100 м3

10083,5

§Е2-1-33, № 1а

-

1,7

(1,7)

-

1-55

-

17141,95

(17141,95)

-

15629-42

16636,9

15629-42

Планировка откосов насыпи бульдозером, оборудованным откосником

1000 м2

61,2

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

53,24

(53,24)

-

56-42

53,24

56-42

Итого:



























На объем работ

100 м3

10083,5

-

-

-

-

-

-

102593,9

(91145,1)

-

90126-31

83448,9

90126-31

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

101,74

(90,39)

-

89-38

82,76

99-38

ВАРИАНТ III. ВЫСОТА ДАМБЫ 10 м

Таблица 10

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

52,27

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

34,49

(34,49)

-

36-58

34,49

36-58

Перемещение растительного слоя на расстояние до 20 м

100 м3

104,54

§Е2-1-22, т. 2, № 5а + № 5г

-

0,65

(0,65)

-

0-68,9

-

67,95

(67,95)

-

72-03

67,95

78-03

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

98,96

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

14,84

(14,84)

-

15-73

14,84

15-73

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

58,3

Применит. §Е2-1-35, № 4а, К = 2

-

0,4

(0,4)

-

0-42,4

-

23,32

(23,32)

-

24-72

23,32

24-72

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

28,0

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

33,6

(33,6)

-

35-36

33,6

35-56

грунт IVм группы

100 м3

195,0

§Е2-1-2, т. 2, № 1г

-

1,9

(1,9)

-

2-01

-

370,5

(370,5)

-

391-95

370,5

391-95

Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

28,0

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

21,84

(21,84)

-

26-43

21,84

26-43

грунт IVм группы

100 м3

195,0

§Е2-1-23, № 1в + № 2в

-

1,05

(1,05)

-

1-27

-

204,75

(204,75)

-

247-65

204,75

247-65

Послойное рыхление грунта в карьере:



























грунт II группы

100 м3

192,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

28,8

(28,8)

-

30-52

28,8

30-52

грунт IV группы

100 м3

1104,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

165,6

(165,6)

-

175-53

165,6

175-53

Разработка и перемещение грунта скрепером с ковшом вместимостью 8 м3 на расстояние 1,5 км:



























грунт II группы

100 м3

192,0

§Е2-1-21, т 3, № 1б + № 3б

-

6,38

(6,38)

-

7-72

-

1263,2

(1263,2)

-

1482-20

1163,2

1482-20

грунт IV группы

100 м3

1104,0

§Е2-1-21, т. 3, № 1б + № 3д

-

6,38

(6,38)

-

7-72

-

7043,5

(7043,5)

-

8522-90

6612,8

8522-90

Работа трактора-толкача

100 м3

1296,0

§Е-2-21, Примеч. 1

-

1,06

(1,06)

-

1-28

-

1373,76

(1373,76)

-

1658-82

1555,2

1866-24

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

192,0

§Е2-1-28, № 3д

-

0,32

(0,32)

-

0-33,9

-

61,44

(61,44)

-

65-08

61,44

65-08

грунт IV группы

100 м3

1104,0

§Е2-1-28, № 3е

-

0,43

(0,43)

-

0-45,6

-

474,72

(474,72)

-

503-42

521,76

553-06

Послойное уплотнение грунта вибрационным самоходным катком за четыре прохода

100 м3

1296,0

Применит. §Е2-1-32, № 1б, К = 6

-

0,66

(0,66)

-

0-60

-

855,36

(855,36)

-

777-60

777,6

777-60

Планировка откосов дамбы бульдозером, оборудованным откосником

1000 м2

18,5

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

16,09

(16,09)

-

17-05

194,4

204-12

Итого:



























На объем работ

100 м3

1296,0

-

-

-

-

-

-

12053,7

(12053,7)

-

14083-80

11852,1

(11852,1)

14527-90

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

93,0

(93,0)

-

108-67

91,45

(91,45)

112-10

ВЫСОТА ДАМБЫ 20 м

Таблица 11

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

116,5

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

76,89

(76,89)

-

81-55

76,89

81-55

Перемещение растительного слоя на расстояние до 20 м

100 м3

233,0

§Е2-1-22, т. 2, № 5а + № 5г

-

0,65

(0,65)

-

0-68,9

-

151,45

(151,45)

-

160-53

151,45

160-53

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

262,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

39,3

(39,3)

-

41-65

39,3

41-65

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

122,5

Применит. §Е2-1-35, № 4а, К = 2

-

0,4

(0,4)

-

0-42,4

-

49,0

(49,0)

-

51-94

49,0

51-94

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

99,9

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

119,88

(119,88)

-

126-87

119,88

126-87

грунт IVм группы

100 м3

696,15

§Е2-1-2, т. 2, № 1г

-

1,9

(1,9)

-

2-01

-

1322,68

(1322,68)

-

1399-26

1322,68

1399-26

Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

99,0

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

77,92

(77,92)

-

94-30

77,92

94-30

грунт IVм группы

100 м3

696,15

§Е2-1-23, № 1в + № 2в

-

1,05

(1,05)

-

1-27

-

730,95

(730,95)

-

884-11

730,95

884-11

Послойное рыхление грунта в карьере:



























грунт II группы

100 м3

688,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

103,2

(103,2)

-

109-39

103,2

109,39

грунт IV группы

100 м3

3948,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

592,2

(592,2)

-

627-73

592,2

627-73

Разработка и перемещение грунта скрепером с ковшом вместимостью 8 м3 на расстояние 1,5 км:



























грунт II группы

100 м3

688,0

§Е2-1-21, т 3, № 1б + № 3б

-

6,38

(6,38)

-

7-72

-

4389,44

(4389,44)

-

5311-36

4089,44

5311-36

грунт IV группы

100 м3

3948,0

§Е2-1-21, т. 3, № 1б + № 3д

-

6,38

(6,38)

-

7-72

-

25188,3

(25188,3)

-

30478-60

23726,86

30478-60

Работа трактора-толкача

100 м3

4636,0

§Е-2-21, Примеч. 1

-

1,06

(1,06)

-

1-28

-

4914,2

(4914,2)

-

5934,10

5563,2

6675-84

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

688,0

§Е2-1-28, № 3д

-

0,32

(0,32)

-

0-33,9

-

220,16

(220,16)

-

233-23

250,16

262-66

грунт IV группы

100 м3

3948,0

§Е2-1-28, № 3е

-

0,43

(0,43)

-

0-45,6

-

1697,64

(1697,64)

-

1800-28

1836,04

1946-20

Послойное уплотнение грунта вибрационным самоходным катком за четыре прохода

100 м3

4636,0

Применит. §Е2-1-32, № 1б, К = 6

-

0,66

(0,66)

-

0-60

-

3059,8

(3059,8)



2781-60

2781,6

2781-60

Планировка откосов дамбы бульдозером, оборудованным откосником

1000 м2

40,6

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

35,32

(35,32)

-

37-43

695,4

730-17

Итого:



























На объем работ

100 м3

4636,0

-

-

-

-

-

-

41768,30

(41768,30)

-

49881-80

42206,2

(42206,2)

51763-70

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

90,1

(90,1)

-

107-59

91,4

111-65

ВЫСОТА ДАМБЫ 30 м

Таблица 12

Наименование процесса

Единица измерения

Объем работ

Обоснование (ЕНиР и др. нормы)

Норма времени

Расценка, руб.-коп.

Затраты труда

Заработная плата, руб.-коп.

Время пребывания машины на объекте, маш.-ч

Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

рабочих, чел.-ч

машиниста, чел.-ч (маш.-ч)

рабочих

машиниста

Срезка растительного слоя грунта с основания дамбы и поверхности карьеров

1000 м2

228,86

§Е2-1-5, № 3а

-

0,66

(0,66)

-

0-70

-

151,04

(151,04)

-

160-20

151,04

160-20

Перемещение растительного слоя на расстояние до 20 м

100 м3

457,72

§Е2-1-22, т. 2, № 5а + № 5г

-

0,65

(0,65)

-

0-68,9

-

297,51

(297,51)

-

315-36

297,51

315-36

Рыхление верхнего слоя грунта на поверхности карьеров для предохранения от промерзания

100 м3

588,2

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

88,23

(88,23)

-

93-52

88,23

93-52

Очистка площади дамбы и карьеров от снега за два прохода бульдозера

1000 м2

234,86

Применит. §Е2-1-35, № 4а, К = 2

-

0,4

(0,4)

-

0-42,4

-

93,94

(93,94)

-

99-58

93,94

99-58

Послойное рыхление мерзлого слоя грунта на поверхности карьеров:



























грунт IIм группы

100 м3

209,8

§Е2-1-2, т. 2, № 1б

-

1,2

(1,2)

-

1-27

-

251,76

(251,76)

-

266-44

251,76

266-44

грунт IVм группы

100 м3

1461,0

§Е2-1-2, т. 2, № 1г

-

1,9

(1,9)

-

2-01

-

2775,9

(2775,9)

-

2936-61

2775,9

2936-64

Перемещение разрыхленного мерзлого слоя грунта бульдозером на расстояние до 20 м:



























грунт IIм группы

100 м3

209,8

§Е2-1-23, № 1б + № 2б

-

0,78

(0,78)

-

0-94,4

-

163,64

(163,64)

-

198-05

163,64

198,05

грунт IVм группы

100 м3

1461,0

§Е2-1-23, № 1в + № 2в

-

1,05

(1,05)

-

1-27

-

1534,05

(1534,05)

-

1855-47

1534,05

1855-47

Послойное рыхление грунта в карьере:



























грунт II группы

100 м3

1447,5

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

217,12

(217,12)

-

230-15

217,12

230-15

грунт IV группы

100 м3

8636,0

§Е2-1-1, т. 2, № 2а

-

0,15

(0,15)

-

0-15,9

-

1295,4

(1295,4)

-

1373-12

1295,4

1373-12

Разработка и перемещение грунта скрепером с ковшом вместимостью 8 м3 на расстояние 1,5 км:



























грунт II группы

100 м3

1447,5

§Е2-1-21, т 3, № 1б + № 3б

-

6,38

(6,38)

-

7-72

-

9235,05

(9235,05)

-

11174-70

8635,05

11174-70

грунт IV группы

100 м3

8636,0

§Е2-1-21, т. 3, № 1б + № 3д

-

6,38

(6,38)

-

7-72

-

55097,68

(55097,68)

-

66669-92

51862,9

66669-92

Работа трактора-толкача

100 м3

10083,5

§Е-2-21, Примеч. 1

-

1,06

(1,06)

-

1-28

-

10688,5

(10688,5)

-

12906-90

12099,6

14519-92

Разравнивание грунта в дамбе бульдозером:



























грунт II группы

100 м3

1447,5

§Е2-1-28, № 3д

-

0,32

(0,32)

-

0-33,9

-

463,2

(463,2)

-

490-70

533,2

559-86

грунт IV группы

100 м3

8636,0

§Е2-1-28, № 3е

-

0,43

(0,43)

-

0-45,6

-

3713,48

(3713,48)

-

3938-00

4003,48

4243-68

Послойное уплотнение грунта вибрационным самоходным катком за четыре прохода

100 м3

10083,5

Применит. §Е2-1-32, № 1б, К = 6

-

0,66

(0,66)

-

0-60

-

6655,1

(6655,1)

-

6050-10

6049,8

6050-10

Планировка откосов дамбы бульдозером, оборудованным откосником

1000 м2

61,2

§Е2-1-40, № 1а

-

0,87

(0,87)

-

0-92,2

-

53,24

(53,24)

-

56-42

1512,4

1588-02

Итого:



























На объем работ

100 м3

10083,5

-

-

-

-

-

-

92774,8

(92774,8)

-

108815-25

91563,02

112334-64

На конечный измеритель (1000 м3 грунта)

1000 м3

1,0

-

-

-

-

-

-

92,01

-

107-91

90,80

111-40

ГРАФИКИ ПРОИЗВОДСТВА РАБОТ НА 1000 м3 ГРУНТА. ВАРИАНТ I

Таблица 13

ВАРИАНТ II

Таблица 14

ВАРИАНТ III

Таблица 15


6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6.1. Формирование комплекса машин и механизмов произведено в соответствии с указаниями «Методических рекомендаций по построению комплексно-механизированных процессов производства земляных работ» (ЦНИИОМТП Госстроя СССР, Москва, 1982 г.).

6.2. Потребность в механизмах, машинах, инструменте приведена в табл. 16.

Таблица 16

Наименование

Марка, техническая характеристика

Количество по вариантам

Назначение

I

II

III

Экскаватор

ЭО-5122А с оборудованием обратная лопата, ковш вместимостью 1,6 м3

3





Разработка грунта в карьере

Экскаватор

ЭО-5123ХЛ с оборудованием прямая лопата, ковш вместимостью 1,6 м3



2



То же

Самоходный скрепер

ДЗ-11П, ковш вместимостью 8 м3

Базовый тягач МоАЗ-546П





10

Разработка и транспортировка грунта

Трактор-толкач

Т-180





2

Подталкивание скрепера

Бульдозер-рыхлитель

ДЗ-117А (бульдозер ДЗ-109 и рыхлитель ДП-26С на базе гусеничного трактора Т-130.1.Г-1)

1

-

1

Очистка площади от снега

Рыхление грунта в карьере

Бульдозер-рыхлитель

ДП-15 (бульдозер ДЗ-54С и рыхлитель ДП-5С на базе гусеничного трактора Т-100МЗГП)

-

1

-

То же

Трамбовочная установка

УМТС-2. Дизель-трамбовка на тракторе Т- 100м

3

-

-

-"-

Вибрационный самоходный каток

ДУ-47А. Масса вальцов 8 т

-

-

1

-"-

Автомобиль-самосвал

КамАЗ-55102. Грузоподъемность 7 т

9

10

-

Транспортирование грунта

Трамбовочная машина

ДУ-12Б на базе трактора Т-100МЗ

-

3

-



Бульдозер

ДЗ-109Б на базе трактора Т-130М.Г-1

1

-

1

Разравнивание грунта и дамбе

Бульдозер

ДЗ-54С на базе трактора Т-100МЗГП

-

1

-

То же

Нивелир

НВI ГОСТ 10528-76

1

1

1

Разбивка осей сооружения

Рулетка стальная

РС-20 ГОСТ 7502-80

1

1

1

То же

Теодолит

ГОСТ 10529-86

1

1

1

-"-

Нивелирная рейка

ГОСТ 11158-83

2

2

2

-"-

6.3. Потребность в эксплуатационных материалах на 1000 м3 грунта приведена в табл. 17.

Таблица 17

Наименование топливо-смазочного материала

Наименование механизма

Марка механизма

Норма на 1 ч работы машины, кг

Количество по вариантам, кг

1

2

3

Дизельное топливо

Экскаватор

ЭО-5122А

12,5

2081

1861

1294

То же

ЭО-5123ХЛ

12,5

Скрепер

ДЗ-11П

14,6

Трактор-толкач

Т-180

19,5

Бульдозер

ДЗ-109

8,4

То же

ДЗ-54С

7,4

Автомобиль-самосвал

КамАЗ-55102

9,5

Вибрационный каток

ДУ-47А

4,1

Трамбовочная машина

ДУ-12Б

4,1

Трамбовочная установка

УМТС-2

4,1

Моторное масло

Экскаватор

ЭО-5122А

0,63

103

98,9

64,7

То же

ЭО-5123ХЛ

0,63

Трактор-толкач

Т-180

0,97

Бульдозер

ДЗ-109

0,42

То же

ДЗ-54С

0,37

Автомобиль-самосвал

КамАЗ-55102

0,47

Скрепер

ДЗ-11П

0,73

Трамбовочный механизм

ДУ-12Б

УМТС-2

ДУ-47А

0,21

Трансмиссионное масло

Экскаватор

ЭО-5123ХЛ

0,12

22

21,2

12,6

То же

ЭО-5122А

0,12

Трактор-толкач

Т-180

0,2

Бульдозер

ДЗ-54С

0,074

То же

ДЗ-109

0,084

Скрепер

ДЗ-11П

0,14

Автомобиль-самосвал

КамАЗ-55102

0,09

Трамбовочный механизм

ДУ-12

УМТС-2

ДУ-47Д



Пластичная смазка

Экскаватор

ЭО-5122А

0,19

31,2

29,2

19,0

То же

ЭО-5123ХЛ

0,19

Скрепер

ДЗ-11П

0,21

Бульдозер

ДЗ-54С

0,11

То же

ДЗ-109

0,12

Автомобиль-самосвал

КамАЗ-55102

0,12

Трактор-толкач

Т-180

0,3

Трамбовочный механизм

ДУ-12Б

УМТС-2

ДУ-47А

0,06

Бензин

Экскаватор

ЭО-5123ХЛ

0,56

93,1

85,1

57,5

То же

ЭО-5122А

0,56

Трактор-толкач

Т-180

0,87

Бульдозер

ДЗ-54С

0,33

То же

ДЗ-109

0,37

Автомобиль-самосвал

КамАЗ-55102

0,43

Трамбовочный механизм

ДУ-12Б

УМТС-2

ДУ-47А

0,16

Скрепер

ДЗ-11П



7. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

7.1. Во время работы скрепера строго запрещается:

находиться между скрепером и трактором;

применять для сцепки предохранительный шкворень большей прочности, чем установлено расчетом;

разгружать скрепер, подавая его под откос;

работать на тракторе без крыльев над гусеницами.

7.2. Во время работы бульдозера запрещается: находиться над поднятым отвалом, удерживаемым только стальным канатом или гидравлическим приводом; выдвигать отвал за края насыпи при сбросе грунта под откос поперечными ходами.

При движении бульдозера вдоль откоса и насыпи его ходовая часть не должна выходить за их края.

7.3. При производстве любых работ уклоны на подъемах и спусках, а также крены в поперечном направлении не должны превышать предельных значений, указанных заводом-изготовителем в инструкции по эксплуатации.

7.4. Перед началом работ с применением автогрейдера необходимо тщательно проверить состояние стальных канатов и цепей, всех шпоночных болтовых и клиновых соединений ответственных частей машины.

При планировке насыпи запрещается подъезжать к бровке ближе чем на 1 м.

7.5. Во время работы экскаватора запрещается:

находиться посторонним лицам в радиусе действия экскаватора плюс 5 м;

изменять вылет стрелы при заполненном ковше, регулировать тормоза при поднятом ковше;

подкладывать под гусеницы бревна, камни.

Экскаватор следует устанавливать на спланированной площадке.

7.6. При уплотнении грунта дизель-трамбовочными машинами необходимо соблюдать следующие требования:

в радиусе действия трамбующей плиты не должно быть посторонних людей;

грунтоуплотняющая машина не должна приближаться к краю отсыпанной насыпи ближе 0,5 м, считая от бровки насыпи до гусеницы трактора.

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1000 м3 ГРУНТА

Наименование

Единица измерения

Количество по вариантам

1

2

3

Затраты машинного времени

маш.-ч

93,9

88,27

91,4

в том числе в зимний период

маш.-ч

93,4

87,54

90-46

Заработная плата

руб.-коп.

104-90

89-60

111-65

в том числе в зимний период

руб.-коп.

104-20

88-85

111-04

Продолжительность работ

смена

1,07

1,03

1,01

в том числе в зимний период

смена

1,0

0,93

0,93

Выработка на одного рабочего в смену

м3/чел.-смену

85,0

90,6

87,5

Условные затраты на механизацию

руб.-коп.

748-20

619-24

410-38

в том числе в зимний период

руб.-коп.

745-20

616-94

406-92

в том числе на транспортирование грунта автомобилями-самосвалами

руб.-коп.

513-00

513-00



Прямые затраты

руб.-коп.

853-10

708-84

522-03

в том числе в зимний период

руб.-коп.

849-60

705-79

517-32

Приведенные затраты

руб.-коп.

930-16

762-70

669-10

в том числе в зимний период

руб.-коп.

925-84

755-14

663-67

Эффективность комплексно-механизированного технологического процесса

руб.-коп.

261-06

93-60



Примечание. Показатели рассчитаны на законченный результат комплексно-механизированного технологического процесса - 1000 м3 грунта, отсыпанного в дамбу.

СОДЕРЖАНИЕ

1. Область применения. 1

2. Организация и технология выполнения работ. 2

3. Требования к качеству и приемке работ. 11

4. Калькуляции затрат труда, машинного времени, заработной платы.. 12

5. Графики производства работ на 1000 м3 грунта. 31

6. Материально-технические ресурсы.. 34

7. Указания по технике безопасности. 35

8. Технико-экономические показатели на 1000 м3 грунта. 36
