СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 4697-84

Тракторы и машины сельскохозяйственные

УСТРОЙСТВО БЫСТРОСОЕДИНЯЮЩЕЕ

Основные размеры



Группа Г91

Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Берлин, июль 1984 г.

Настоящий стандарт СЭВ распространяется на быстросоединяющее сцепное устройство (БСУ) рамной конструкции однофазного действия, предназначенное для навешивания сельскохозяйственных машин на колесные и гусеничные тракторы тяговых классов от 0,9 до 4, при условиях присоединения предусмотренных СТ СЭВ 3088-81.

1. БСУ состоит из двух частей. Первая часть (черт. 1), выполненная в виде П-образной рамы с тремя присоединительными крюками, устанавливается на трактор и закрепляется с помощью трехточечного навесного устройства по СТ СЭВ 2276-80 или СТ СЭВ 2277-80.

Вторая часть (черт. 2), выполненная в виде присоединительного треугольника с тремя соединительными пальцами, устанавливается на сельскохозяйственную машину.

2. Типоразмеры частей БСУ, их обозначения, а также обозначение навесного устройства трактора, к которому они присоединяются, должны соответствовать указанным в табл. 1.

Таблица 1

Типоразмеры частей БСУ, устанавливаемые на

Тяговый класс тракторов

Крепление навесным устройством по СТ СЭВ 2276-80 или СТ СЭВ 2277-80

тракторах

сельскохозяйственных машинах

БСУ-2Т

БСУ-2СМ

От 0,9 до 2

ТНУ-2

БСУ-3Т

БСУ-3СМ

От 3 до 4

ТНУ-3

3. Основные размеры частей БСУ должны соответствовать указанным на черт. 1 и 2 и в табл. 2 и 3.

Таблица 2

mm

Типоразмеры частей БСУ

L1

L2, не менее

L3, не более

B1

B2

B3

B4

B5

B6

B7, не менее

намин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

не более

БСУ-2Т

832

±2

550

1065

65

±1

32

0

-0,2

130

75

90

130

42

БСУ-3Т

972

+3

-2

1160

Продолжение табл. 2

mm

Типоразмеры частей БСУ

D1

D2

c

h1

h2

h3

h4

h5

h6

H

S, не менее

номин.

пред. откл.

номин.

пред. откл.

не менее

не более

номин.

пред. откл.

БСУ-2Т

38

+0,6

0

32,5

+1,0

+0,5

42

180

205

285

90

98

92

376

+1,0

-0,6

48

БСУ-3Т

385

103

478

+1,5

-1,0

Таблица 3

mm

Типоразмеры частей БСУ

l1

b1

b2

b3, не более

d1

d2

d3, не менее

h

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

номин.

пред. откл.

БСУ-2СМ

824

-1,5

74

+2,0

-1,0

35

+2,0

0

38

36

+0,6

+0,4

31

+0,75

+0,5

52

381

±1,5

БСУ-3СМ

965

482

+2,0

-1,0

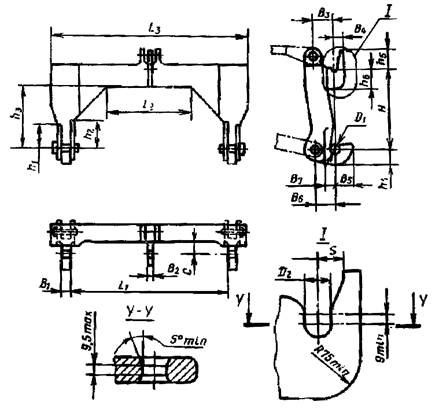

БСУ-2Т; БСУ-3Т

Черт. 1

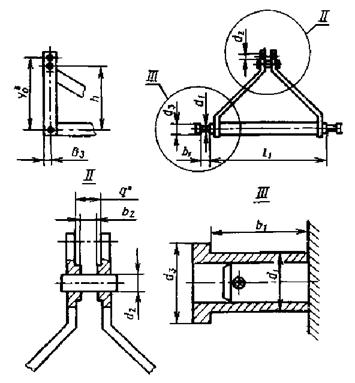

БСУ-2СМ; БСУ-3СМ

Черт. 2

* Размеры выполнить по СТ СЭВ 2276-80 или по СТ СЭВ 2277-80.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация СССР в Постоянной Комиссии по сотрудничеству в области машиностроения.

2. Тема - 17.051.21-80.

3. Стандарт СЭВ утвержден на 55-м заседании ПКС.

4. Сроки тачала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Июль 1986 г.

Июль 1986 г.

ВНР

Июль 1986 г.

Июль 1986 г.

СРВ





ГДР

Январь 1986 г.

-

Республика Куба





МНР





ПНР





СРР

-

-

СССР

Январь 1986 г.

-

ЧССР

-

-

5. Срок проверки - 1989 г.
