Государственная система санитарно-эпидемиологического нормирования Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций 3,4-диметоксифенилэтиламина (вератриламина) методом высокоэффективной жидкостной хроматографии в воздухе рабочей зоны

МУК 4.1.0.354-96

Минздрав России

Москва · 1999

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск методики контроля разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.101-90 «Государственная система обеспечения единства измерений. Методики выполнения измерений». Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию Госкомсанэпиднадзора России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) предназначены для центров Госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова

Исполнители: Г.А. Дьякова, Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.

УТВЕРЖДЕНО

И. о. Председателя Госкомсанэпиднадзора

России - заместителем Главного

государственного санитарного врача

Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.0.354-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций 3,4-диметоксифенилэтиламина (вератриламина) методом высокоэффективной жидкостной хроматографии в воздухе рабочей зоны

                               М. м. 181,23

Вератриламин - 3,4-диметоксифенилэтиламин - жидкость желтоватого цвета со слабым специфическим запахом. Ткип. - 188 °С при 15 мм рт. ст. Хорошо растворим в органических растворителях, не растворим в воде.

В воздухе находится в виде аэрозоля и паров.

Умеренно токсичное соединение (3-й класс опасности). Не оказывает раздражающего действия на кожу, сильно раздражает слизистую глаза, кожно-резорбтивное действие выражено слабо.

ОБУВ в воздухе - 3,0 мг/м3.

Характеристика метода

Метод основан на применении высокоэффективной жидкостной хроматографии с УФ-детектированием.

Отбор проб производится с концентрированием на фильтр и в изопропиловый спирт.

Нижний предел измерения в хроматографируемом объеме - 0,05 мкг.

Нижний предел измерения в воздухе - 1,5 мг/м3 (при отборе 10 л воздуха).

Диапазон измеряемых концентраций вещества в воздухе от 1,5 до 60,0 мг/м3.

Граница суммарной погрешности измерения не превышает ±20 %.

Время выполнения измерения, включая отбор проб - 40 мин.

Приборы, аппаратура, посуда

Микроколоночный жидкостный хроматограф

«Милихром» или другой модели с УФ-детектором

Хроматографическая колонка длиной 80 мм,

внутренним диаметром 2 мм, заполненная

сорбентом «Силасорб SPH8» с размером

частиц 9 мкм

Весы аналитические ВЛА-200 или ВЛР-2                                          ГОСТ 24104-80Е

Аспирационное устройство, модель 822                                             ТУ 64-1-862-72

Фильтродержатели                                                                                 ТУ 95-72-05-77

Колбы мерные, вместимостью 25, 100 мл                                           ГОСТ 1770-74Е

Пипетки, вместимостью 1, 2, 5 мл                                                       ГОСТ 20292-74

Поглотительные приборы с пористой

пластинкой

Пробирки со шлифом, градуированные,

вместимостью 10-15 мл                                                                         ГОСТ 1770-74Е

Реактивы, растворы, материалы

Вератриламин, техн., с содержанием основного

вещества не менее 75 %                                                                         ТУ-64-6-239-83

Ацетонитрил, х. ч.                                                                                 ТУ 6-09-1092-83

Кислота о-фосфорная, ч.                                                                        ГОСТ 10678-76

Изопропиловый спирт, х. ч.                                                                 ГОСТ 9805-76

Вода дистиллированная                                                                        ГОСТ 6709-72

Натрий пентансульфонат, х. ч.

Фильтры АФА-ВП-10                                                                           ТУ 85-743-80

Стандартный раствор № 1 с концентрацией 2000 мкг/мл вератриламина готовят растворением 200 мкг вещества в 100 мл изопропилового спирта.

Градуированные растворы с концентрацией 3,0 - 10,0 - 20,0 - 60,0 - 100,0 - 120,0 мгк/мл вератриламина готовят соответствующим разбавлением стандартного раствора № 1 изопропиловым спиртом. Растворы устойчивы в течение 3-х суток.

Отбор проб воздуха

Воздух с объемным расходом 1 л/мин аспирируют через систему, состоящую из фильтра АФА-ВП-10, помещенного в патрон, и последовательно соединенного с ним поглотительного сосуда, заполненного 5 мл изопропилового спирта. Отбор проб проводится при охлаждении (вода + лед). Для определения 0,5 ОБУВ следует отобрать 10 л воздуха. Срок хранения проб - сутки в холодильнике.

Подготовка к измерению

Условия хроматографирования градуировочных смесей и анализируемых проб:

Температура термостата колонки                                                         +25 °С

Скорость потока элюента                                                                      0,2 мл/мин

Элюент: раствор ацетонитрила (40 %-ный

раствор об.) в 20 М-ном водном растворе

пентансульфоната натрия, доведенном

Н3РО4 до рН = 2,5

Длина волны УФ-детектора                                                                  220 нм

Время удерживания ператриламина                                                    4 мин 35 с

Максимальный объем вводимой пробы                                              17 мкл

Скорость движения диаграммной ленты                                            6 мм/мин

Диапазон измерения самописца                                                           100 мВ

С использованием стандартных растворов строят градуировочный график, выражающий зависимость площади пика (мм2) вератриламина на хроматограмме от массового содержания его в пробе стандартного раствора (мкг).

Построение градуировочного графика необходимо проводить не менее чем по 5 точкам, выполняя 6 параллельных измерений для каждого раствора. Проверку градуировочного графика следует проводить при изменении условий анализа, но не реже 1 раза в месяц.

Проведение измерения

Фильтр и содержимое поглотительного сосуда в количестве 5 мл переносят в бюкс и оставляют на 10 мин, периодически помешивая стеклянной палочкой для лучшего растворения вещества. Затем фильтр отжимают и удаляют. Степень десорбции с фильтра - 97 %. Растворы устойчивы в течение 3-х суток.

Хроматографирование анализируемого раствора проводят в тех же условиях, что и при построении градуировочного графика.

Количественное определение вератриламина в анализируемой пробе проводят по предварительно построенному градуировочному графику.

Расчет концентрации

Концентрацию вератриламина (С) в воздухе (мг/м3) вычисляют по формуле:

а - содержание вещества в хроматографируемом объеме пробы, найденное по градуировочному графику, мкг;

в - общий объем анализируемого раствора, мл;

б - объем раствора пробы, взятой для хроматографирования, мл;

V - объем пробы воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны НИИ медицины труда РАМН, г. Москва.

Приложение 1

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт. ст.) проводят по формуле:

Vt - объем воздуха, отобранный для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

°С

Давление Р, кПа/мм рт. ст.

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/754

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2038

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1460

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

1,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9830

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9555

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9391

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9199

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471

Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям по измерению концентраций вредных веществ в воздухе рабочей зоны

Определяемое вещество

Ссылка на источник

Аммония полифосфат

Методические указания на фотометрическое определение аммиака в воздухе, в. 1 - 5. - М., 1981. - С. 58

Алюминия сульфат

Методические указания на фотометрическое определение алюминия, окиси алюминия и алюмоникелевого катализатора в воздухе, в. 1 - 5. - М., 1981. - С. 3

2,5-бифенилилендиацетат

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Виндидат

Методические указания по измерению концентраций сульфата калия, калийной магнезии и хлорида калия в воздухе рабочей зоны методом пламенной фотометрии, в. 22. - М., 1988. - С. 182

Диэтилентриамин

Методические указания по фотометрическому измерению концентраций третичных жирных аминов и аминоспиртов в воздухе рабочей зоны, в. 19. - М., 1984. - С. 137

Дубитель хромовый

Методические указания на фотометрическое определение окиси хрома в воздухе рабочей зоны, в. 14. - М., 1979. - С. 108

Дуниты

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, - М., 1981, - С. 235

Кобазол

Методические указания по фотометрическому определению кобальта, в. 1 - 5. - М., 1981. - С. 14

Кремния карбид

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Полибутилентерефталат

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Полимер кубовых остатков ректификации стирола (термополимер «КОРС»)

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

В-фенилэтиламидхлоруксусная кислота (контроль по бензолу)

Методические указания по газохроматографическому измерению ацетона, дихлорметана, дихлорэтана, трихлорэтилена, бензола в воздухе рабочей зоны, в. 9. - М., 1986. - С. 23

Фториды редкоземельных металлов

Методические указания по ионометрическому измерению концентраций солей фтористоводородной кислоты, в. 21. - М., 1986. - С. 269

Хлопковая мука

Методические указания по фотометрическому определению БВК в воздухе рабочей зоны, в. 18. - М., 1983. - С. 139

Целлюлоза микрокристаллическая

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Приложение 4

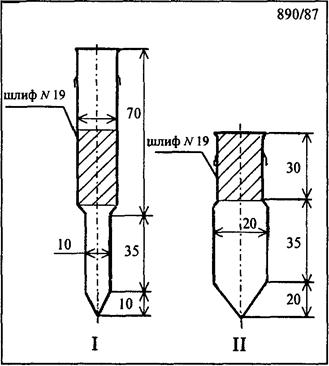

Рис. 1

Ловушка-концентратор. Общий вид

Рис. 2

Ловушка-концентратор
