ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С

ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.318.19-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.318.19-82

ОТРАСЛЕВОЙ СТАНДАРТ

ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.318.19-82

Взамен ОСТ 24.318.05,
ОСТ 24.318.18,
НО 774-66 в части
pном = 255 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб из стали марки 15Х1М1Ф по ТУ 14-3-460 для исполнений 1 - 10 и по ТУ 14-3-420 для исполнений 11 - 18, для паропроводов тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением пара p = 25,01 МПа (255 кгс/см2) и температурой t = 545 °С.

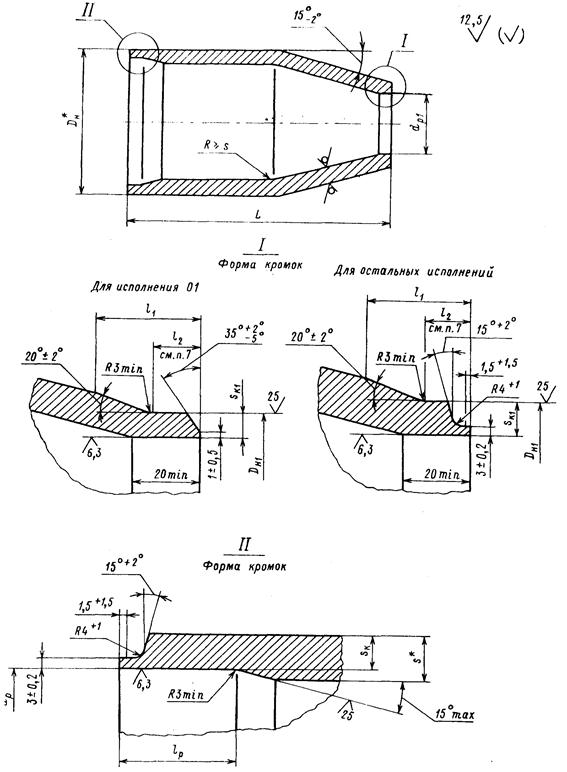

2. Конструкция и размеры переходов должны соответствовать указанным на чертеже и в таблице.

3. Предельные отклонения наружного диаметра и толщины стенки необжатого конца перехода - по ТУ 14-3-460 и ТУ 14-3-420.

4. Технические требования к разделке подготовленных под сварку кромок перехода - по ОСТ 108.940.02.

5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.

6. При длине расточки lр = 130 мм допускается уменьшение длины расточки до 50 мм при зачистке сварного шва заподлицо с наружной поверхностью шероховатостью .

7. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса. Допускается изготовление подкатанной части без прямых участков.

8. Остальные технические требования - по ОСТ 24.125.60.

9. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

10. Пример условного обозначения перехода исполнения 02 с условными проходами Dy = 100 мм, dy = 65 мм:

ПЕРЕХОД 100×65 02 ОСТ 108.318.19.

11. Пример маркировки: 02 ОСТ 108.318.19


Размеры, мм

Исполнение

Условный проход

Наружный диаметр и толщина стенки присоединяемых труб

DH*

DH1

dp

dp1

S*

Sк

Sк1

L

lp

l2

Масса, кг

Dy

dy

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

(01)

65

32

108×22

57×12

108

57

+ 2

- 1

67

+ 0,46

31

+ 0,62

22

18,7

9,5

260

± 5

50

± 5

20

12,2

02

100

65

159×32

108×22

159

108

97

+ 0,54

67

+ 0,46

32

27,5

18,7

320

65

33,8

03

125

100

194×38

159×32

194

159

+ 2

- 1

120

97

+ 0,54

38

33,0

27,5

75

25

49,4

04

150

245×48

245

151

+ 0,63

48

42,0

450

85

110,7

05

125

194×38

194

+ 3

- 1

120

33,0

400

98,4

06

175

100

273×50

159×32

273

159

+ 2

-1

174

97

50

46,0

27,5

500

95

145,0

07

125

194×38

194

+ 3

- 1

120

33,0

450

131,0

08

150

245×48

245

151

+ 0,63

42,0

400

30

116,0

09

200

325×60

325

208

+ 0,72

60

54,0

550

100

227,9

10

175

273×50

273

+ 4

- 1

174

46,0

460

190,6

11

225

150

377×70

245×48

377

245

+ 3

- 1

240

151

70

63,0

42,0

640

115

342,1

12

175

273×50

273

+ 4

- 1

174

46,0

620

331,7

13

200

325×60

325

208

+ 0,72

54,0

520

278,2

14

250

175

426×80

273×50

426

273

270

+ 0,81

174

+ 0,63

80

73,0

46,0

700

130

504,5

15

200

325×60

325

208

+ 0,72

54,0

600

35

432,4

16

225

377×70

377

240

63,0

500

360,3

(17)

300

465×80

465

308

74,5

580

465,9

(18)

250

426×80

426

270

+ 0,81

73,0

500

40

401,7

* Размеры для справок.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам № 8256887 от 09.09.82

4. ВЗАМЕН ОСТ 24.318.05; ОСТ 24.318.18; НО 774-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

8

ОСТ 108.940.02-82

4

ТУ 14-3-420-75

1; 3

ТУ 14-3-460-75

1; 3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
