ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ПАРАМЕТРЫ:

р = 25,01 МПа (255 кгс/см2), t = 545 °С;

р = 13,73 МПа (140 кгс/см2), t = 560 °С;

р = 13,73 МПа (140 кгс/см2), t = 545 °С;

р = 4,02 МПа (41 кгс/см2), t = 545 °С

ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.504.02-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч

ОСТ 108.504.02-82

ОТРАСЛЕВОЙ СТАНДАРТ

ДОНЫШКИ ПРИВАРНЫЕ ДЛЯ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.504.02-82

Взамен
НО 812-66 в части
pном = 255 кгс/см2, t = 545 °С;
СТ 24.504.01 в части
pном = 140 кгс/см2, t = 560 °С;
pном = 140 кгс/см2, t = 545 °С;
pном = 41 кгс/см2, t = 545 °С;
ОСТ 24.504.08 в части
pном = 255 кгс/см2, t = 545 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на приварные донышки для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

p = 25,01 МПа (255 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 560 °С;

p = 13,73 МПа (140 кгс/см2), t = 545 °С;

p = 13,73 МПа (140 кгс/см2), t = 515 °С;

p = 4,02 МПа (41 кгс/см2), t = 545 °С.

2. Конструкция, размеры и материал донышек должны соответствовать указанным на черт. 1 - 6 и в таблице.

3. Донышки изготавливать штамповкой по черт. 1, 2, 5 или механической обработкой из поковок по черт. 3, 4, 6.

Допускается изготавливать донышки механической обработкой из круглого проката диаметром до 80 мм включительно, подвергаемого сплошному контролю УЗД.

4. Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

5. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

6. Пример условного обозначения приварного донышка исполнения 08 с условным проходом Dy = 225 мм:

ДОНЫШКО ПРИВАРНОЕ 225 08 ОСТ 108.504.02.

7. Пример маркировки: 08 ОСТ 108.504.02

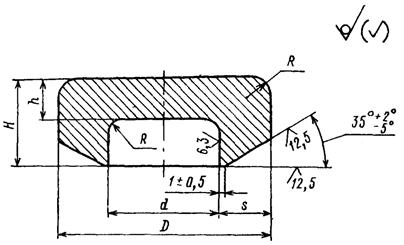

Черт. 1

Остальное - см. черт. 1

Черт. 2

Черт. 3

Остальное - см. черт. 3

Черт. 4

Черт. 5

Черт. 6


Размеры, мм

Исполнение

Черт.

Условный проход Dy

Присоединяемые трубы

D

d

Н (пред. откл. + 4)

h + 2

S

R

Материал (марка, ГОСТ, ТУ)

Масса, кг

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 25,01 МПа (255 кгс/см2), t = 545 °С

01

1, 3

32

57

12

58

+ 2

- 1

31

+ 0,62

25

12

11,7

5

Сталь 12Х1МФ

ГОСТ 20072

0,44

02

2, 4

65

108

22

110

67

+ 0,46

30

20

19,8

Сталь 12Х1МФ

ТУ 14-1-3987

Гр. IIТ

ОСТ 108.030.113

1,92

03

100

159

32

162

97

+ 0,54

45

30

28,1

10

Сталь 15Х1М1Ф

ТУ 14-1-1529

6,12

04

125

194

38

196

+ 3

- 1

120

50

35

34,4

10,10

05

5, 6

150

245

48

248

151

+ 0,63

60

40

42,9

15

19,80

06

175

273

50

278

+ 4,0

- 1,0

174

65

45

48,4

27,10

07

200

325

60

330

208

+ 0,72

75

50

58,5

20

44,70

08

225

377

70

380

240

85

60

67,3

67,50

09

250

426

80

432

270

+ 0,81

95

70

75,6

97,50

10

300

465

80

470

+ 5

- 1

308

100

70

86,0

25

130,00

p = 13,73 МПа (140 кгс/см2), t = 560 °С; p = 13,73 МПа (140 кгс/см2), t = 545 °С

11

1, 3

50

76

13

77

+ 2,0

- 1,0

50

+ 0,62

20

12

11,7

5

Сталь 12Х1МФ

ГОСТ 20072

0,63

12

2, 4

100

133

20

135

94

+ 0,54

30

20

17,8

Сталь 15Х1М1Ф

ТУ 14-1-1529

3,15

p = 13,73 МПа (140 кгс/см2), t = 560 °С

13

5, 6

150

219

32

222

+ 2,0

- 1,0

156

+ 0,63

45

32

28,6

10

Сталь 15Х1М1Ф

ТУ 14-1-1529

12,00

14

200

273

36

278

+ 4,0

- 2,0

203

+ 0,72

55

36

33,4

15

23,40

15

300

377

50

382

281

+ 0,81

70

50

46,4

59,40

p = 13,73 МПа (140 кгс/см2), t = 545 °С

16

5, 6

175

219

28

222

+ 2,0

- 1,0

164

+ 0,63

45

30

25,0

10

Сталь 15Х1М1Ф

ТУ 14-1-1529

12,00

17

200

273

32

278

+ 4,0

- 2,0

211

+ 0,72

55

35

29,6

15

23,60

18

950

325

38

330

251

+ 0,81

60

49

35,0

36,70

p = 13,73 МПа (140 кгс/см2), t = 515 °С

19

1, 3

65

76

9

77

+ 2

- 1

58

+ 0,46

20

12

8,1

5

Сталь 12Х1МФ

ГОСТ 20072

0,58

20

2, 4

100

133

14

135

106

+ 0,54

30

20

12,0

Сталь 15Х1М1Ф

ТУ 14-1-1529

3,13

21

125

159

16

162

128

+ 0,63

14,0

4,56

22

150

194

20

196

+ 3

- 1

156

35

25

17,0

7,68

23

5, 6

175

219

22

222

176

40

25

19,0

10

11,40

24

225

273

26

278

+ 4,0

- 2,0

222

+ 0,72

45

32

23,0

20,20

25

250

325

32

330

263

+ 0,81

55

37

27,0

15

35,20

26

350

426

38

430

354

+ 0,89

70

50

34,4

75,00

p = 4,02 МПа (41 кгс/см2), t = 545 °С

27

1, 3

50

57

3,5

58

+ 2,0

- 1,0

50

+ 0,62

20

8

3,2

5

Сталь 12Х1МФ

ГОСТ 20072

0,23

28

100

108

6

110

97

+ 0,54

25

12

5,1

Сталь 12Х1МФ

ТУ 14-1-3987

Гр. IIТ

ОСТ 108.030.113

1,11

29

2, 4

150

159

8

162

144

+ 0,63

15

6,4

Сталь 15Х1М1Ф

ТУ 14-1-1529

3,71

30

5, 6

250

273

13

278

+ 4,0

- 2,0

248

+ 0,72

35

23

10,1

10

16,10

31

350

377

17

380

345

+ 0,89

45

31

13,5

38,80

32

400

426

19

430

390

50

35

15,1

55,20

33

450

465

22

470

424

+ 0,97

55

38

16,4

15

72,70


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257168 от 09.09.82

4. ВЗАМЕН ОСТ 24.504.01, ОСТ 24.504.16, НО 76-66

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 20072-74

2

ОСТ 24.125.60-89

3

ОСТ 108.030.113-87

2, 4

ТУ 14-1-1529-84

2

ТУ 14-1-3987-85

2

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 2, 3, 4, 5

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
