ОТРАСЛЕВЫЕ СТАНДАРТЫ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

СОЕДИНЕНИЯ ШТУЦЕРНЫЕ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.313.08-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 100 тыс. ч

ОСТ 108.313.08-82

ОТРАСЛЕВОЙ СТАНДАРТ

СОЕДИНЕНИЯ ШТУЦЕРНЫЕ ПАРОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.313.08-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

1. Настоящий стандарт распространяется на штуцерные соединения паропроводов тепловых электростанций с абсолютным давлением пара р = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С.

2. Конструкция и размеры штуцерных соединений должны соответствовать указанным на черт. 1, 2 и в табл. 1.

3. Обозначения штуцерных соединений и деталей, входящих в них, а также количество деталей приведены в табл. 2.

4. Длина прямого участка трубы в каждую сторону от наружного диаметра штуцера DН2 должна назначаться в соответствии с Правилами Госгортехнадзора СССР, но не должна быть менее 200 мм.

5. Выбор сварочных материалов в зависимости от вида сварки производить по ОСТ 108.940.02.

6. После сварки штуцер (поз. 1 на черт. 1, 2) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва.

7. Допускается приварка нескольких штуцеров к трубе (поз. 3). Расстояние между осями двух смежных штуцеров, расположенных вдоль оси трубы, не должно быть менее 200 мм плюс полусумма наружных диаметров штуцеров.

8. При установке трех или более штуцеров штуцерное соединение должно быть рассчитано как коллектор по ОСТ 108.031.10.

9. Труба (поз. 3) принимается по ОСТ 108.320.103.

10. Остальные технические требования - по ОСТ 24.125.60.

11. Масса наплавленного металла уточняется технологическим процессом.

12. Пример условного обозначения соединения штуцерного исполнения 05 с условными проходами Dу = 225 мм, DУ1 = 65 мм:

СОЕДИНЕНИЕ ШТУЦЕРНОЕ 225´65 05 ОСТ 108.313.08.

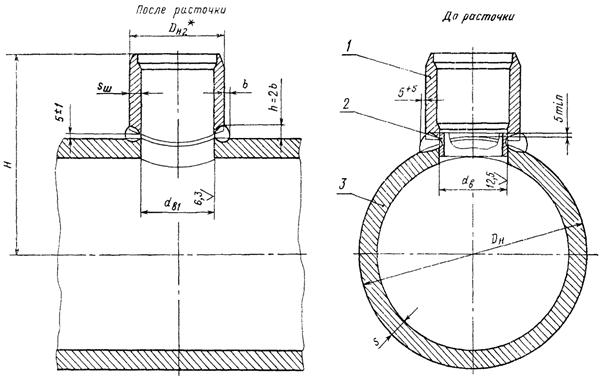

Черт. 1

Черт. 2

Таблица 1

Размеры, мм

Исполнение

Черт.

Проходы условные

Наружный диаметр и толщина стенки трубы, присоединяемой к штуцеру

Dн

D*н2

dв

dв1

b, не менее

S

Sш, не менее

Н

Масса наплавленного металла

Dу

DУ1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

1

100

65

76´7

133

90

50

+0,62

58

+0,46

10

11

14,0

172

15

1,2

02

125

159

13

185

03

150

194

16

202

04

175

219

18

215

05

225

273

22

242

06

250

325

26

268

07

2

100

133´11

155

100

0,87

103

-0,54

9

23,0

278

0,6

* Размер для справок.

Таблица 2

Обозначение соединения

Штуцер (поз. 1) 1 шт.

Кольцо подкладное (поз. 2) 1 шт.

Труба (поз. 3) 1 шт.

Обозначение

01 ОСТ 108.313.08

02 ОСТ 108.313.08

03 ОСТ 108.313.08

04 ОСТ 108.313.08

05 ОСТ 108.313.08

06 ОСТ 108.313.08

ОСТ 108.462.19

04 ОСТ 108.520.03

ОСТ 108.320.103

07 ОСТ 108.313.08

02 ОСТ 108.462.20

11 ОСТ 108.520.03

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8257299 от 09.09.82

4. ВЗАМЕН ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

10

ОСТ 108.031.10-85

8

ОСТ 108.320.103-78

9; 2

ОСТ 108.462.19-82

2

ОСТ 108.462.20-82

2

ОСТ 108.520.03-82

2

ОСТ 108.940.02-82

5

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060.
