ОТРАСЛЕВОЙ СТАНДАРТ

ПЕРЕХОДЫ ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.318.14-82

Взамен ОСТ 24.318.06 в части
pном = 40 кгс/см2, t = 440 °С;
pном = 76 кгс/см2, t = 145 °С

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб по ТУ 14-3-460, для трубопроводов пара и горячей воды тепловых электростанций.

Стандарт устанавливает конструкцию и основные размеры обжатых переходов для трубопроводов абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С.

2. Конструкция, размеры и материал переходов должны соответствовать указанным на черт. 1 - 5 и в таблице.

3. Предельные отклонения наружного диаметра и толщины стенки не обжатого конца перехода - по ТУ 14-3-460.

4. Технические требования к разделке подготовленных под сварку кромок перехода – по ОСТ 108.940.02.

5. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.

6. Рекомендуемый размер прямых участков l2 уточняется заводом - изготовителем при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Пример условного обозначения перехода исполнения 07 с условными проходами Dу = 150 мм, dу = 100 мм:

ПЕРЕХОД 150×100 07 ОСТ 108.318.14.

9. Пример маркировки: 07 ОСТ 108.318.14

* Размеры для справок.

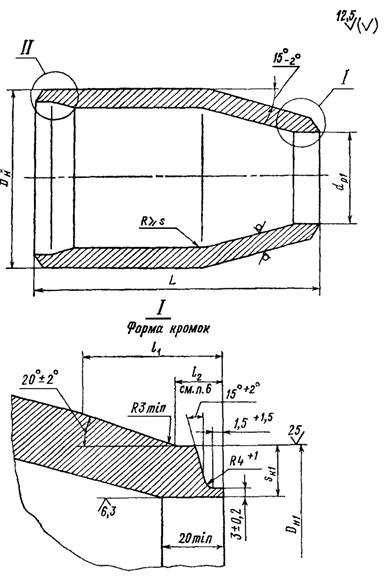

Черт. 1

Остальное - см. черт. 1

Черт. 2

Остальное - см. черт. 1

Черт. 3

Остальное - см. черт. 1

Черт. 4

Остальное - см. черт. 1

Черт. 5


Размеры, мм

Исполнение

Черт.

Проход условный

Наружный диаметр и толщина стенки присоединяемых труб

Dн*

Dн1

dр

dр1

s*

sк

sк1

L

lр

l2

Материал (марка, ТУ)

Масса, кг

I

II

Dу

dу

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

Номин.

Пред. откл.

Номин.

Пред. откл.

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

01

2

4

80

50

89×6

57×3,5

89

57

+2

-1

-

-

50

+0,39

6

-

2,8

200

± 2

-

-

12

Сталь 20 ТУ 14-3-460

2,5

02

1

3

200

150

219×13

159×9

219

159

195

+0,72

142

+0,63

16

9,5

7,2

280

50

+5

15

Сталь 15ГС ТУ 14-3-460

23,9

03

250

200

273×16

219×13

273

219

+3

-1

244

195

+0,72

20

11,5

9,5

320

± 3

42,6

04

300

325×19

325

290

+0,81

22

13,5

440

77,5

05

250

273×16

273

+4

-1

244

11,5

320

17

56,2

p = 3,92 МПа (40 кгс/см2), t = 440 °С

06

2

3

100

80

108×8

89×6

108

89

+2

-1

93

+0,54

77

+0,46

8

5,4

5,0

170

± 2

50

+5

15

Сталь 20 ТУ 14-3-460

3,3

07

1

150

100

159×9

108×8

159

108

142

+0,63

93

+0,54

13

7,2

5,4

250

12,5

p = 7,45 МПа (76 кгс/см2), t = 145 °С

08

2

5

100

80

108×6

89×6

108

89

+2

-1

97

+0,54

77

+0,46

8

4,6

5,0

170

± 2

50

+5

15

Сталь 20 ТУ 14-3-460

3,4

09

3

150

100

159×9

108×6

159

108

142

+0,63

97

+0,54

13

7,2

4,6

250

12,5
