ОТРАСЛЕВЫЕ СТАНДАРТЫ



ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ ИЗ УГЛЕРОДИСТЫХ
И КРЕМНЕМАРГАНЦОВИСТЫХ СТАЛЕЙ
ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ
С ДАВЛЕНИЕМ
pу ≥ 4,0 МПа (PУ ≥ 40 кгс/см2)
ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ

ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ОСТ 108.104.04-82





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

ИСПОЛНИТЕЛИ: НПО ЦКТИ и БЗЭМ

СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР

Л.М. ВОРОНИН

ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ РАВНОПРОХОДНЫЕ С ОБЖАТИЕМ
ДЛЯ ТРУБОПРОВОДОВ ТЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

ОСТ 108.104.04-82

Введен впервые

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628 срок действия установлен

с 01.01.85

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на тройники равнопроходные с вытянутой горловиной и обжатыми концами для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 440 °С;

p = 7,45 МПа (76 кгс/см2), t = 145 °С;

p = 4,31 МПа (44 кгс/см2), t = 340 °С;

p = 3,92 МПа (40 кгс/см2), t = 200 °С.

2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1 - 5 и в таблице.

3. Материал тройников - трубы из стали марки 20 по ТУ 14-3-460.

4. Рекомендуемый размер прямого участка уточняется заводом - изготовителем при разработке технологического процесса.

Допускается изготовление подкатанной части без прямых участков.

5. Размеры высот H и h, радиусов R и R1 и толщины стенки sк1 могут быть изменены при соблюдении условий прочности по усмотрению предприятия - изготовителя.

6. Остальные технические требования - по ОСТ 24.125.60.

7. Пример условного обозначения тройника равнопроходного исполнения 03 с условным проходом Dу = 100 мм:

ТРОЙНИК РАВНОПРОХОДНЫЙ 100 03 ОСТ 108.104.04.

8. Пример маркировки: 03 ОСТ 108.104.04

* Размеры для справок.

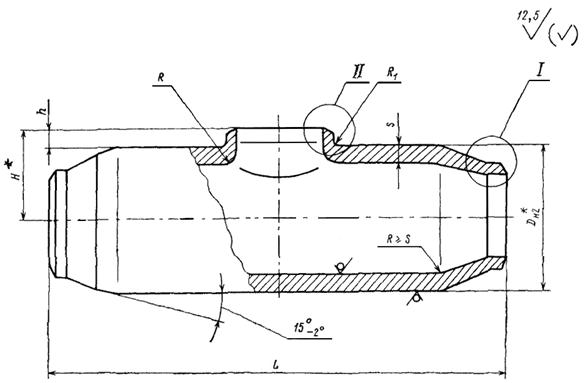

Черт. 1

Остальное - см. черт. 1

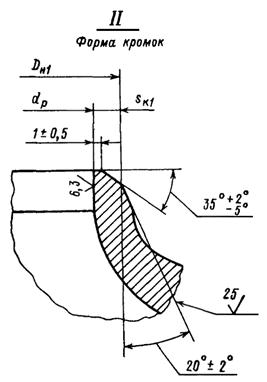

Черт. 2

Остальное - см. черт. 1

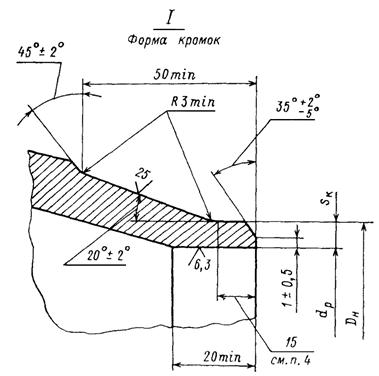

Черт. 3

Остальное - см. черт. 1

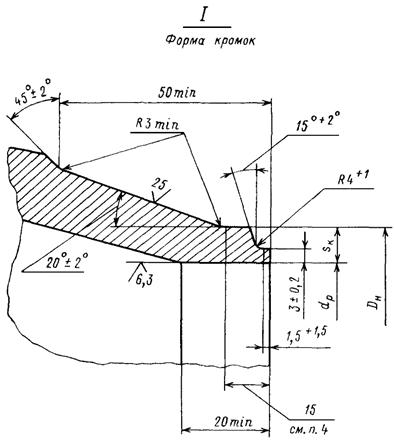

Черт. 4

Остальное - см. черт. 1

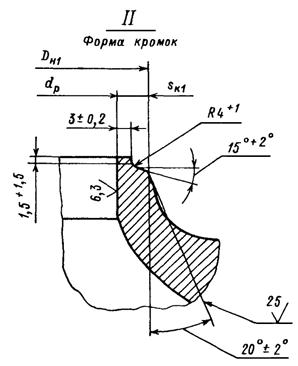

Черт. 5


Размеры, мм

Исполнение

Черт. для

Условный проход Dу

Присоединяемые трубы

Dн

Dн1

Dн2*

dр

L

H*

h ± 5

s

sк

sк1

R, не более

R1, не менее

Масса, кг

I

II

Наружный диаметр

Толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

не менее

p = 3,92 МПа (40 кгс/см2), t = 440 °С; p = 7,45 МПа (76 кгс/см2), t = 145 °С

01

2

4

80

89

6

89

+2

-1

91

+2

133

77

+0,46

450

± 5

84

18

13

5,4

5,4

25

9

18,3

p = 3,92 МПа (40 кгс/см2), t = 440 °С

02

3

5

100

108

8

108

+2

1

109

+2

159

93

+0,54

700

± 5

103

23

13

5,4

5,8

25

9

33,2

p = 7,45 МПа (76 кгс/см2), t = 145 °С; p = 4,31 МПа (44 кгс/см2), t = 340 °С

03

2

4

100

108

6

108

+2

-1

109

+2

159

97

+0,54

700

± 5

103

23

13

4,6

4,7

25

9

33,2

p = 4,31 МПа (44 кгс/см2), t = 340 °С; p = 3,92 МПа (40 кгс/см2), t = 200 °С

04

2

4

80

89

4

89

+2

-1

91

+2

133

81

+0,54

450

± 5

84

18

13

3,6

4,0

25

9

18,3

p = 3,92 МПа (40 кгс/см2), t = 200 °С

05

2

4

100

108

4,5

108

+2

-1

109

+2

159

100

+0,54

700

± 5

103

23

13

2,7

3,4

25

9

33,2


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

2. ИСПОЛНИТЕЛИ

П.М. Христюк, канд. техн. наук; Д.Д. Дорофеев, канд. техн. наук (руководитель темы); Г.Н. Смирнов (руководитель темы); Л.Н. Жылюк; В.Н. Шанский; Н.В. Москаленко; Д.Ф. Фомина; Г.А. Мисирьянц; В.Ф. Логвиненко; Ф.А. Гловач; А.З. Гармаш; Н.Г. Мазин; А.С. Шестернин

3. ЗАРЕГИСТРИРОВАН Государственным комитетом СССР по стандартам за № 8273734 от 26.02.83

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 24.125.60-89

6

ТУ 14-3-460-75

3

6. ПЕРЕИЗДАНИЕ (1992 г.) с Изменениями № 1, 2, 3, 4.

Срок действия продлен до 1996 г. Изменением № 4, утвержденным письмом Минтяжмаша СССР от 27.12.90 № ВА-002-1-12060
