Государственная система санитарно-эпидемиологического нормирования

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций вредных веществ
в воздухе рабочей зоны

Сборник методических указаний
МУК 4.1.0.272 - 4.1.0.340 - 96

Выпуск 31

Минздрав России

Москва · 1999

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочным безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам - и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и.о. Председателя Госкомсанэпиднадзора России - заместителем Главного Государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск «Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны» разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.010-90.

Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию при Госкомсанэпиднадзоре России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 31) предназначены для центров госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также НИИ МЗ России и заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова.

Исполнители Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.





УТВЕРЖДЕНО

И.о. Председателя Госкомсанэпиднадзора
России - заместителем Главного
государственного санитарного врача
Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.0.319-96

Дата введения: с момента утверждения



4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ



Газохроматографическое измерение концентрации пропилового эфира перфторвалериановой кислоты в воздухе рабочей зоны



 М. м. 306,1

Пропиловый эфир перфторвалериановой кислоты (ЭПФК-1) - прозрачная бесцветная жидкость со слабым запахом, Ткип. 129 - 131 °С, растворим в ацетоне, хлороформе, фреоне, гексане, при контакте с водой гидролизуется.

В воздухе находится в виде паров.

Пропиловый эфир перфторвалериановой кислоты является малотоксичным соединением (IV класс опасности).

ПДК в воздухе - 100 мг/м3.

Характеристика метода

Определение основано на использовании газожидкостной хроматографии с применением пламенно-ионизационного детектора.

Отбор проб без концентрирования.

Нижний предел измерения в анализируемом объеме пробы - 0,02 мкг.

Нижний предел измерения в воздухе - 20 мг/м3.

Диапазон измеряемых концентраций – 20 - 1000 мг/м3.

Измерению не мешают другие эфиры фторсодержащих карбоновых кислот.

Время выполнения измерения, включая отбор проб, - около 30 мин.

Суммарная погрешность измерения не превышает ± 16,7 %.

Реактивы, растворы, материалы

Пропиловый эфир перфторвалериановой кислоты, ч.                 ТУ 16351-20-4

Ацетон, х. ч.                                                                                      ГОСТ 2603-79

Гексан, х. ч.                                                                                        ТУ 6-09-3375-78

Аргон газообразный                                                                         ГОСТ 10157-79

                                                                                                            или

Азот, ос. ч.                                                                                         ГОСТ 9293-74

Водород из баллона или получаемый из генератора водорода   ГОСТ 3022-80

Воздух из баллона или нагнетаемый компрессором                    ГОСТ 11882-73

Хроматон N-АW-НМДS (зернение 0,16 - 0,20 мм), ЧСФР

Жидкая фаза - трифторпропилметилсилоксановый эластомер СКТФТ-50Х

Стандартные растворы ФПФК-1 с концентрацией 10,0 и 100,0 мг/мл готовят, растворяя вещество в гексане. Растворы устойчивы в течение недели.

Стандартные газовые смеси ЭПФК-1 с концентрацией 0,02 - 1 г/м3 готовят в эксикаторах. Газовые смеси устойчивы в течение недели.

Приборы, посуда

Хроматограф с пламенно-ионизационным детектором

Колонка хроматографическая стеклянная (2 м ´ 3 мм), заполненная Хроматоном N-Aw-hmДs (0,16 - 0,20) с 10 % СКТФТ-50Х

Пипетки газовые, вместимостью 500 мл

Аспирационное устройство                                                            ТУ 64-1-862-77

Шприцы медицинские с силиконовыми уплотнениями,
вместимостью от 1 до 10 мл                                                            ГОСТ 18137-77

Пипетки, вместимостью 1, 5, 10 мл                                                ГОСТ 30292-74

Весы аналитические с отсчетом до 0,0001 г, типа ВЛР-200        ГОСТ 19491-74

Плитки электрические с закрытой спиралью                                ТУ 92-208-74

Эксикаторы для приготовления стандартных газовых смесей   ГОСТ 6371-73

Отбор пробы воздуха

Пробу воздуха отбирают в газовые пипетки емкостью 500 мл. Воздух аспирируют со скоростью 1 л/мин. Для анализа достаточно прокачать 5 л воздуха через пипетку (десятикратный объем). Пипетки закрывают заглушками. Пробы воздуха для анализа отбирают в медицинские стеклянные шприцы путем прокола резины заглушек. Анализы рекомендуется проводить в день отбора проб.

Подготовка к измерению

Нанесение неподвижной фазы СКТФТ-50Х на Хроматон N-AW-HMДS (0,16 - 0,20 мм) осуществляют методом испарения. Фазу СКТФТ-50Х, взятую в количестве 10 % от веса твердого носителя, предварительно растворяют в ацетоне.

Включение и пуск хроматографа осуществляют в соответствии с прилагаемой к нему инструкцией.

Кондиционирование колонки проводят, повышая температуру с 60 до 200 °С на 10 °С каждые 10 мин, и выдерживают при 200 °С в течение 12 ч. Расход газа-носителя 30 см3/мин. На первые 2 - 3 ч кондиционирования детектор отключают.

Условия хроматографирования градуировочных смесей и анализируемых проб:

температура колонок термостата                                       80 °С;

температура испарителя                                                     140 °С;

рабочая шкала электрометра                                              1,6×10-11 А - 6,4×10-11 А;

скорость диаграммной ленты                                            240 мм/ч;

расход газа-носителя                                                           30 см3/мин;

расход водорода                                                                   30 см3/мин;

расход воздуха                                                                     300 см3/мин;

объем анализируемой пробы                                             1 мл;

время удерживания ЭПФК-1                                             160 с.

Проведение измерения

Перед началом определения проводят контрольный анализ аналогичных по объему проб чистого воздуха.

Пробу воздуха, содержащего ЭПФК-1, отбирают стеклянным медицинским шприцем из газовой пипетки и вводят 1 мл в хроматограф. Хроматографирование одной пробы проводят 2 - 3 раза. На хроматограммах измеряют высоту пиков, соответствующих ЭПФК-1, и вычисляют среднее значение параллельных определений.

Количественный анализ выполняют по методу абсолютной калибровки, для чего предварительно строят градуировочный график.

График получают при помощи стандартных газовых смесей ЭПФК-1. Смеси создают в эксикаторах с пригнанными крышками, вводя микрошприцем через резиновую мембрану расчетные количества стандартных растворов ЭПФК-1 в гексане. Градуировку проводят, отбирая одинаковые количества стандартных газовых смесей стеклянным шприцем, вводя их в хроматограф. Перед анализом эксикаторы желательно слегка подогреть.

На основе полученных данных строят графическую зависимость: количество ЭПФК-1 в стандартной смеси (мкг) - высота пика (мм) ЭПФК-1. Построение градуировочной кривой необходимо проводить не менее чем по 6 точкам, проводя 5 параллельных определений для каждой концентрации.

Расчет концентрации

Концентрацию ЭПФК-1 «С» в воздухе (мг/м3) вычисляют по формуле:

 где

а - содержание вещества в анализируемой пробе, найденное по градуировочному графику, мкг;

V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1);

1000 - коэффициент пересчета.

Методические указания разработаны Свердловским мединститутом и отделом ТОС института химии БНЦ Уральской АН.



Приложение 1

Приведение объема воздуха к стандартным условиям

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт.ст.) проводят по формуле:

 где

Vt - объем воздуха, отобранного для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт.ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.


Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

°С

Давление Р, кПа/мм рт.ст.

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/754

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2058

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1460

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

0,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9830

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9555

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9391

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9199

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471


Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям
по измерению концентраций вредных веществ в воздухе рабочей зоны

Определяемое вещество

Ссылка на источник

Аммонийные соли полифосфорных кислот (с соотношением азота и фосфора 1:3)

Методические указания на фотометрическое определение фосфорного ангидрида в воздухе рабочей зоны, в. 1 - 5, М., 1981, с. 46

Барий-кадмиевые соли синтетических жирных кислот фракции С10 – C16 (контроль по кадмию)

Методические указания по фотометрическому измерению концентраций кадмия в воздухе рабочей зоны, в. VIII, М., 1983, с. 60

Моносилан дисилан (контроль по SiO2)

Методические указания по фотометрическому определению диоксида кремния в производственной пыли, в. 12 (дополненный и переработанный), утв. 10 сентября 1991 г.

Нитрат, сульфат и основной карбонат марганца

Методические указания на определение вредных веществ в воздухе, вып. 1 - 5, М., 1981, с. 16

Палладиевая чернь

Методические указания по спектрофотометрическому измерению концентраций хлорплатината аммония и хлорпалладозамина в воздухе рабочей зоны, в. 22, М., 1988, с. 350

Протаргол

Методические указания по измерению концентраций серебра и его соединений в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии, в. 22, М , 1988, с. 268

Пыль стекла и стеклянных строительных материалов

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, М., 1981, с. 235

Эпоксидная смола на основе бисфенола 1 (контроль по эпихлоргидрину)

Методические указания по газохроматографическому измерению концентраций эпихлоргидрина в воздухе рабочей зоны, в. 22, М., 1988, с. 378



Приложение 4

Рис. 1

Ловушка-концентратор. Общий вид.

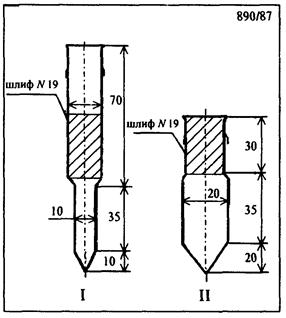

Рис. 2

Ловушка-концентратор.
