Государственная система санитарно-эпидемиологического нормирования

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Измерение концентраций вредных веществ
в воздухе рабочей зоны

Сборник методических указаний
МУК 4.1.0.272 - 4.1.0.340 - 96

Выпуск 31

Минздрав России

Москва · 1999

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочным безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам - и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны утверждены и.о. Председателя Госкомсанэпиднадзора России - заместителем Главного Государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск «Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны» разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.010-90.

Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию при Госкомсанэпиднадзоре России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 31) предназначены для центров госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также НИИ МЗ России и заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова.

Исполнители Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.





УТВЕРЖДЕНО

И.о. Председателя Госкомсанэпиднадзора
России - заместителем Главного
государственного санитарного врача
Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.0.337-96

Дата введения: с момента утверждения



4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ



Фотометрическое измерение концентрации цианистого водорода в воздухе рабочей зоны



HCN                                                                                      М. м. 27,02

Цианистый водород - бесцветная жидкость с запахом горького миндаля. Плотность 0,69 г/см3, Ткип. 25,6 °С, хорошо растворим в воде, органических растворителях.

В воздухе присутствует в виде паров.

Цианистый водород вызывает паралич дыхания, проникает через кожу.

ПДК в воздухе - 0,3 мг/м3.

Характеристика метода

Определение основано на образовании роданида натрия при взаимодействии циановодородной кислоты с тетратионатом натрия и последующей реакцией с хлоридом железа.

Отбор проб проводится с концентрированием в поглотительную жидкость.

Нижний предел измерения вещества в воздухе (при отборе 40 л воздуха) - 0,15 мг/м3.

Диапазон измеряемых концентраций в воздухе от 0,15 до 1,5 мг/м3.

Определению мешают уксусная кислота и девятикратное количество фтористого водорода.

Суммарная погрешность измерения не превышает ± 25 %.

Время выполнения измерения, включая отбор пробы, - 1 ч.

Приборы, аппаратура, посуда

Электрофотоколориметр

Аспирационное устройство

Пробирки колориметрические плоскодонные из бесцветного стекла, высотой 120 мм, внутренним диаметром 15 мм           ГОСТ 10515-75

Колбы мерные, вместимостью 25, 50, 100 мл                                ГОСТ 1770-74Е

Пипетки, вместимостью 1, 2, 5, 10 мл                                            ГОСТ 1774-74

Цилиндры мерные, вместимостью 100, 500 мл                             ГОСТ 1770-74

Секундомер                                                                                       ГОСТ 5072-9

Термометр                                                                                          ГОСТ 112-78

Поглотительные приборы Рыхтера

Реактивы, растворы, материалы

Стандартный образец роданид-иона, аттестованный НПО ВНИИМ

Стандартный раствор с концентрацией 10 мкг/мл циановодорода готовят из стандартного образца роданид-иона разбавлением его 0,1 н раствором гидроксида натрия в 10 раз.

Натрия гидроксид, ч. д. а.                                                                ГОСТ 4328-66

0,1 н раствор гидроксида натрия готовят из фиксанала 1 н раствора гидроксида натрия разбавлением его в 10 раз дистиллированной водой.

Натрия тиосульфат, ч.                                                                      ГОСТ 4215-66

Йод кристаллический, ч.                                                                  ГОСТ 4159-65

Этиловый спирт                                                                                ГОСТ 18-300-72-ХА

Натрия тетратионат Na2S2О6 готовят следующим образом. Измельчают 15 г тиосульфата натрия в ступке и смешивают с 9 г возогнанного кристаллического йода. К смеси прибавляют несколько капель воды и растирают до образования однородной массы. Затем прибавляют 10 - 15 мл этанола. Образовавшийся осадок тетратионата натрия отфильтровывают на воронке Бюхнера и отмывают от остатков йода малыми порциями этанола. Препарат высушивают на воздухе, он имеет бледно-желтую окраску.

1 %-ный раствор натрия тетратионата готовят растворением навески тетратионата (1 г) в колбе вместимостью 100 мл в дистиллированной воде. Срок хранения - 30 дней.

Аммиак, ч. д. а., плотность 0,907 г/см3, 10 %-ный раствор          ГОСТ 3760-64

42 мл аммиака выливают в мерную колбу, вместимостью 100 мл, и доводят водой до 100 мл.

Азотная кислота, х. ч., плотность 1,4 г/см3, 4 М раствор             ГОСТ 4461-67

94 мл азотной кислоты помещают в мерную колбу вместимостью 1 л и доливают водой до метки.

Железа хлорид, ч. д. а., 10 %-ный водный раствор                       ГОСТ 414765

10 г хлорида железа растворяют в 90 мл дистиллированной воды.

Отбор пробы воздуха

Воздух с объемным расходом 4 л/мин аспирируют через 2 последовательно соединенных поглотительных прибора Рыхтера, заполненных по 6 мл каждый 0,1 н раствором гидроксида натрия. Для определения 0,5 ПДК достаточно отобрать 40 л воздуха.

Срок хранения отобранных проб - 2 ч.

Подготовка к измерению

Градуировочные растворы (устойчивы в течение 2 ч) готовят согласно таблице.

Таблица

Шкала градуировочных растворов

Номер стандарта

Стандартный раствор циановодорода, мл

0,1 н раствор гидроксида натрия, мл

Содержание вещества, мкг

1

0

5

0

2

0,5

4,5

5

3

1,0

4,0

10

4

1,5

3,5

15

5

2,0

3,0

20

6

3,0

2,0

30

7

4,0

1,0

40

8

5,0

0

50

Подготовленные градуировочные растворы перемешивают, затем добавляют в каждую пробирку градуировочного раствора по 0,2 мл 10 %-ного раствора аммиака, 1 мл 1 %-ного раствора тетратионата натрия, растворы перемешивают, помещают на водяную баню при 50 - 55 °С (но не выше) на 5 мин. После охлаждения во все пробирки приливают по 1,5 мл 4 М раствора азотной кислоты, растворы вновь перемешивают и добавляют по 0,3 мл 10 %-ного раствора хлорида железа.

После перемешивания растворов измеряют оптическую плотность окрашенных растворов при 450 нм в кювете с толщиной поглощающего слоя 20 мм по отношению к раствору сравнения, не содержащего определяемое вещество (стандарт № 1 по таблице). Устойчивость шкалы 10 - 15 мин.

Строят градуировочный график: на ось ординат наносят значения оптической плотности градуировочных растворов, на ось абсцисс - соответствующие им значения содержания вещества в градуировочных растворах (мкг). Проверка градуировочного графика проводится 1 раз в месяц.

Проведение измерения

Содержание поглотительных приборов переносят в мерные пробирки, доводят объем до 6 мл 0,1 н раствором гидроксида натрия. Для анализа берут 5 мл полученного раствора. Далее пробы обрабатывают аналогично градуировочным растворам. Оптическую плотность анализируемых растворов измеряют по сравнению с контролем, который готовят одновременно и аналогично пробам. Количественное определение содержания вещества (мкг) проводят по предварительно построенному градуировочному графику.

Расчет концентрации

Концентрацию вещества «С» в воздухе (мг/м3) вычисляют по формуле:

 где

а - содержание вещества в анализируемом объеме раствора пробы, найденное по градуировочному графику, мкг;

в - общий объем пробы, мл;

б - объем пробы, взятой для анализа, мл;

V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны а/о ВАМИ, г. Санкт-Петербург.



Приложение 1

Приведение объема воздуха к стандартным условиям

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт.ст.) проводят по формуле:

 где

Vt - объем воздуха, отобранного для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт.ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.


Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

°С

Давление Р, кПа/мм рт.ст.

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/754

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2058

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1460

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

0,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9830

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9555

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9391

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9199

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471


Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям
по измерению концентраций вредных веществ в воздухе рабочей зоны

Определяемое вещество

Ссылка на источник

Аммонийные соли полифосфорных кислот (с соотношением азота и фосфора 1:3)

Методические указания на фотометрическое определение фосфорного ангидрида в воздухе рабочей зоны, в. 1 - 5, М., 1981, с. 46

Барий-кадмиевые соли синтетических жирных кислот фракции С10 – C16 (контроль по кадмию)

Методические указания по фотометрическому измерению концентраций кадмия в воздухе рабочей зоны, в. VIII, М., 1983, с. 60

Моносилан дисилан (контроль по SiO2)

Методические указания по фотометрическому определению диоксида кремния в производственной пыли, в. 12 (дополненный и переработанный), утв. 10 сентября 1991 г.

Нитрат, сульфат и основной карбонат марганца

Методические указания на определение вредных веществ в воздухе, вып. 1 - 5, М., 1981, с. 16

Палладиевая чернь

Методические указания по спектрофотометрическому измерению концентраций хлорплатината аммония и хлорпалладозамина в воздухе рабочей зоны, в. 22, М., 1988, с. 350

Протаргол

Методические указания по измерению концентраций серебра и его соединений в воздухе рабочей зоны методом атомно-абсорбционной спектрофотометрии, в. 22, М , 1988, с. 268

Пыль стекла и стеклянных строительных материалов

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, М., 1981, с. 235

Эпоксидная смола на основе бисфенола 1 (контроль по эпихлоргидрину)

Методические указания по газохроматографическому измерению концентраций эпихлоргидрина в воздухе рабочей зоны, в. 22, М., 1988, с. 378



Приложение 4

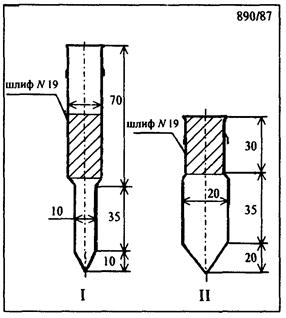

Рис. 1

Ловушка-концентратор. Общий вид.



Рис. 2

Ловушка-концентратор.



СОДЕРЖАНИЕ

Характеристика метода

Приборы, аппаратура, посуда

Реактивы, растворы, материалы

Отбор пробы воздуха

Подготовка к измерению

Проведение измерения

Расчет концентрации

Приложение 1 Приведение объема воздуха к стандартным условиям

Приложение 2 Коэффициенты для приведения объема воздуха к стандартным условиям

Приложение 3 Вещества, определяемые по ранее утвержденным методическим указаниям по измерению концентраций вредных веществ в воздухе рабочей зоны

Приложение 4
