ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
(Госстандарт СССР)

Всесоюзный научно-исследовательский институт по
нормализации в машиностроении
(ВНИИНМАШ)

Утверждены

Приказом ВНИИНМАШ
№ 394 от 14.12.1987
г.



Единая система
технологической документации (ЕСТД)

Требования к оформлению
документов на технологические
процессы электрофизических
и электрохимических методов
обработки



Рекомендации

Р 50-54-33-87







Москва 1988



РЕКОМЕНДАЦИИ

Единая система технологической документации

Требования к оформлению документов на технологические процессы электрофизических и электрохимических методов обработки

Р 50-54-33-87

Дата введения 01.01.89 г.

Настоящие рекомендации (Р) устанавливают порядок оформления технологических документов (далее - документов) на единичные, типовые, групповые технологические процессы и операции (ЕТП, ТТП, ГТП и ТО, ГО) электрофизических и электрохимических методов обработки.

1. Вид и комплектность документов определяются разработчиком в зависимости от типа производства, стадии разработки документации, степени детализации описания согласно требованиям основополагающих стандартов ЕСТД (ГОСТ 3.1119-83; ГОСТ 3.1121-84).

Общие требования к оформлению документов - по ГОСТ 3.1104-81; ГОСТ 3.1124-86.

2. При описании технологических процессов (операций) электрофизических и электрохимических методов обработки применяют формы маршрутных карт (МК) по ГОСТ 3.1118-82, выполняющих функции следующих видов документов:

карт технологических процессов (КТП) и операционных (ОК) - для ЕТП и операций;

карт типовых (групповых) технологических процессов (КТТП) и типовых (групповых) операций (КТО) - для ТТП, ГТП, ТО, ГО.

2.1. При неавтоматизированном проектировании документов используют формы МК 1 и 1б, 3 и 3б; при автоматизированном - 5 и 5а.

2.2. При применении форм МК в качестве других видов документов в блоке Б6 основной надписи по ГОСТ 3.1103-82 к условному обозначению МК добавляют через разделительный знак «/» обозначение по ГОСТ 3.1102-81 документа, функции которого выполняются, например, МК/ОК; МК/КТТП и т.п.

2.3. В формах МК/ОК информацию в графах, относящихся к строкам со служебными символами А, Б, В, Г, Д, Е, М 01, М 02, записывают по ГОСТ 3.1118-82 с учетом следующих дополнений:

графы 3 и 5 основной надписи не заполняют;

в графе «Обозначение документа» приводят ссылки на применяемые технологические инструкции (ТИ), по охране труда (ИОТ) и другие документы;

графы по трудозатратам, кроме Тп.з. и Тшт., куда вносятся соответственно данные по суммарному вспомогательному и суммарному основному времени на операцию, также не заполняют.

2.4. Наименования операций электрофизической и электрохимической обработки записывают по Классификатору технологических операций машиностроения и приборостроения 1 85 151.

2.5. Информацию об основном материале (заготовки) размещают в строках М01 и М02.

2.6. Для указания данных по вспомогательным материалам допускается вводить в МК (формы 1 и 3) соответственно строки к/м, л/м и Н/М.

3. Основное и вспомогательное время (То и Тв) на переход фиксируется на уровне последней строки записи содержания перехода: Тв - в границах графы Тп.з.; То - в границах графы Тшт..

4. Сведения о технологических режимах обработки - в строке со служебным символом Р.

4.1. Типовые блоки технологических режимов могут вводиться в формы 1 и 3 МК соответственно после строки Б или Е, а в случае использования материалов - К/М или Н/М.

4.2. Состав граф устанавливает разработчик документов с учетом метода обработки.

4.3. Размеры граф определяются:

максимальной длиной строки;

необходимостью размещения их таким образом, чтобы вертикальные линии, разделяющие графы строки со служебным символом К/М и графы блока режимов, по возможности совпадали;

количеством знаков для параметров режимов с учетом единиц величины;

возможностью дополнения информации.

4.4. Примеры формирования таких типовых блоков и состав их граф приведены в приложении 1.

4.5. Данные о технологических режимах допускается располагать в строке со служебным символом «0» после текстовой записи содержания операции (перехода).

5. Для сокращения объема документации при выполнении графических изображений без помощи средств механизации и автоматизации допускается в МК не указывать изображение последних 6 - 8 строк, а использовать эту зону для графических иллюстраций.

6. Пример оформления операции электроэрозионной обработки, выполненный на формах 1 и 1б МК, дан в приложении 2.

ПРИЛОЖЕНИЕ 1

ПРИМЕРЫ ФОРМИРОВАНИЯ ТИПОВЫХ БЛОКОВ ИНФОРМАЦИИ ПО ТЕХНОЛОГИЧЕСКИМ РЕЖИМАМ ЭЛЕКТРОФИЗИЧЕСКИХ И ЭЛЕКТРОХИМИЧЕСКИХ МЕТОДОВ ОБРАБОТКИ

Условные обозначения и содержание граф

Номер графы

Условное обозначение графы при

Номер информационного блока режимов

Содержание графы

ручном способе заполнения

автоматизированном проектировании

1

Полярность инстр.

ПИ

Р1

Полярность инструмента

2

Форма импульса

ФИ

Р1, Р5

Форма импульса

3

Осцилляция

сц

Р1

Осцилляция

4

h обр.

Н ОБР.

Р1, Р5

Глубина обработки за один установ

5

S обр.

S ОБР.

Р1, Р5

Площадь обрабатываемой поверхности за один установ

6

1

1

Г1, Г3, Р4, Р5

Сила тока

7

f имн.

ч ИМН.

Р1, Р2, Р3, Р4, Р5

Частота импульсов генератора

8

Р пр.

Р ПР.

Р1, Р5

Давление прокачки рабочей среды

9

А

А

Р2, Р5

Амплитуда колебаний инструмента

10

Р уд.

Р УД.

Р2

Удельная нагрузка

11

n

ЧВ.

Р2, Р5

Частота вращения инструмента

12

Е

Е

Р3

Энергия импульса

13

N

N ИЗЛУЧ.

Р3

Мощность излучения

14

U уск.

U у

Р4

Ускоряющее напряжение

15

t

ТИ

Р4, Р5

Длительность импульсов

16

Т-ра электрод.

Т-РА ЭЛ.

Р5

Температура электролита

17

Т выд.

ТВТ

Р5

Время выдержки под током

18

S раб.

-SP

Р5

Рабочая подача инструмента

19

I пл.

I ПЛ

Р5

Плотность тока

20

Род I

РОД I

Р5

Род тока

21

Р вых.

Р ВЫХ.

Р5

Противодавление

22

МЭП

МЭП

Р5

Межэлектродный промежуток

ПРИЛОЖЕНИЕ 2

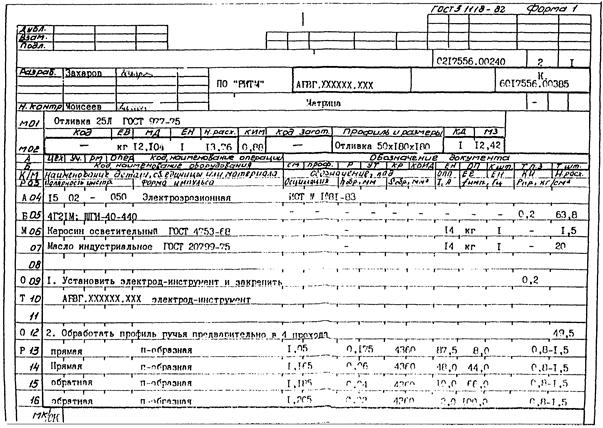

ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОЙ КАРТЫ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ, ВЫПОЛНЕННЫЙ НА ФОРМАХ 1 и 1б МК



ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАНЫ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ)

ИСПОЛНИТЕЛИ: к.т.н. В.Ф. Курочкин; к.т.н. П.А. Шалаев; Б.С. Мендриков (руководитель темы); Е.А. Лобода; А.Ю. Шабурин; М.Ю. Киселева

УТВЕРЖДЕНЫ приказом ВНИИНМАШ № 394 от 14.12.1987 г.

ВЗАМЕН ГОСТ 3.1415-73 и ГОСТ 3.1416-73

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение документа, на который дана ссылка

Номер пункта, подпункта, приложения

ГОСТ 977-75

Приложение 2

ГОСТ 4753-68

Приложение 2

ГОСТ 20799-75

Приложение 2

ГОСТ 3.1102-81

2.2

ГОСТ 3.1103-82

2.2

ГОСТ 3.1104-81

1

ГОСТ 3.1118-82

2; 2.3; Приложение 2

ГОСТ 3.1119-83

1

ГОСТ 3.1121-84

1

ГОСТ 3.1124-86

1

Классификатор технологических операций машиностроения и приборостроения 1 85 151

2.4
