ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮК СО СФЕРИЧЕСКИМИ КРЫШКАМИ
СТАЛЬНЫХ СВАРНЫХ СОСУДОВ И
АППАРАТОВ

Конструкция

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на люки со сферическими крышками стальных сварных сосудов и аппаратов на условное давление от 0,3 до 1,6 МПа (от 3 до 16 кгс/см2) и температуру от минус 70 до 300 °С.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 28759.2-90 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры.

ГОСТ 28759.6-90 Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования.

OCT 26-2002-83 Люки с плоскими крышками стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2009-83 Крышки сферические люков стальных сварных сосудов и аппаратов. Конструкция.

ОСТ 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2037-96 Болты с шестигранной головкой для фланцевых соединений. Конструкция и размеры.

ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений. Конструкция и размеры.

(Измененная редакция. Изм. № 5).

3. Конструкция и основные размеры

3.1. Стандарт устанавливает конструкции люков следующих исполнений:

1 - с гладкой уплотнительной поверхностью с соединительным выступом;

2 - с уплотнительной поверхностью типа «шип-паз».

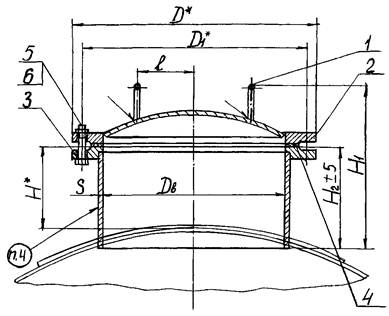

3.2. Конструкция и размеры люков исполнения 1 должны соответствовать указанным на рисунке 1 и в таблице 1.

1. Ручка по ОСТ 26-2002. 2. Крышка исполн. 1 по ОСТ 26-2009. 3. Фланец исполнен. 1 по ГОСТ 28759.2.
4. Прокладка исполн. 1 по ГОСТ 28759.6. 5. Болт по ОСТ 26-2037. 6. Гайка по ОСТ 26-2038

Рисунок 1

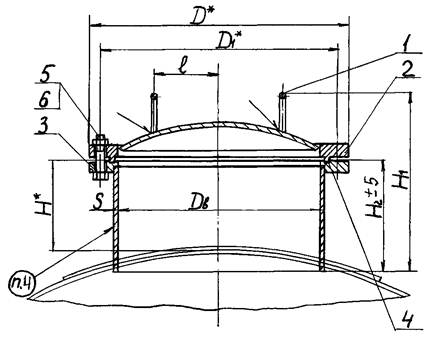

3.3. Конструкция и размеры люков исполнения 2 должны соответствовать указанным на рисунке 2 и в таблице 1.

1. Ручка по ОСТ 26-2002. 2. Крышка исполн. 2 по ОСТ 26-2009. 3. Фланец исполнен. 2 по ГОСТ 28759.2.
4. Прокладка исполн. 1 по ГОСТ 28759.6. 5. Болт по ОСТ 26-2037. 6. Гайка по ОСТ 26-2038

Рисунок 2

Таблица 1

Размеры в миллиметрах

Давление условное

Диаметр внутренний люка, Dв

D*

D1*

Н*

H1

H2

l

S

МПа

кгс/см2

исп. 1

исп. 2

0,6

6

400

520

480

200

386

387

270

160

6

1,0

10

535

495

394

395

275

8

1,6

16

404

405

280

0,6

6

450

570

530

402

403

290

190

1,0

10

590

550

412

413

295

1,6

16

430

431

305

10

0,6

6

500

620

580

402

403

290

8

1,0

10

640

600

422

423

300

1,6

16

430

431

305

10

0,3

3

600

720

680

220

464

465

330

215

8

0,6

6

474

475

335

1,0

10

482

483

340

10

1,6

16

740

700

492

493

345

0,3

3

700

820

780

250

510

511

370

250

0,6

6

530

531

380

8

1,0

10

840

800

528

529

10

1,6

16

556

557

395

12

* Для справок

Пример условного обозначения люка исполнения 1 диаметром Dв = 400 мм на условное давление 1,6 МПа с шифром материального исполнения 4:

Люк 1-400-1,6-4 ОСТ 26-2003-83

То же исполнение 2 при применении прокладки из фторопласта

Люк 2-400-1,6-4-Ф OCT 26-2003-83

4. Технические требования и маркировка по ОСТ 26-2011.

5. Масса люков указана в справочном приложении А.

Приложение А
(справочное)

Таблица А.1

Масса люков

Давление условное

Диаметр внутренний люка, мм

Масса, кг, при исполнении люка

МПа

кгс/см2

1

2

0,6

6

400

56,9

58,5

1,0

10

77,6

79,1

1,6

16

85,6

87,0

0,6

6

450

75,0

76,4

1,0

10

91,9

93,6

1,6

16

119,0

120,0

0,6

6

500

83,8

85,5

1.0

10

112,0

114,0

1,6

16

132,0

134,0

0,3

3

600

107,0

109,0

0,6

6

118,0

120,0

1.0

10

155,0

157,0

1.6

16

167,0

171,0

0,3

3

700

133,0

136,0

0,6

6

157,0

159,0

1,0

10

191,0

192,0

1,6

16

251,0

241,0

Примечание - Масса люков подсчитана при плотности стали 7,85 г/см3.
