ТИПОВЫЕ НОРМЫ ВРЕМЕНИ
НА РЕМОНТ АВТОМОБИЛЕЙ МАРОК МАЗ
В УСЛОВИЯХ АВТОРЕМОНТНЫХ
ЗАВОДОВ





Москва 1990



Сборник содержит нормы времени на ремонт автомобилей марок МАЗ.

Типовые нормы времени утверждены постановлением Государственного комитета СССР по труду и социальным вопросам и Секретариата ВЦСПС от 3 апреля 1989 г. № 119/6-257 и рекомендуются для применения в условиях авторемонтных заводов отраслей народного хозяйства независимо от их ведомственной подчиненности.

Разработаны Центральным бюро нормативов по труду Государственного комитета СССР по труду и социальным вопросам при участии нормативно-исследовательских организаций и предприятий Министерства автомобильного транспорта РСФСР, Министерства транспорта УССР, Министерства транспорта и дорожного хозяйства Латвийской ССР, Главмосавтотранса Мосгорисполкома.

Срок действия типовых норм времени - до 1996 г.

Все замечания и предложения по нормам времени следует направлять по адресу: 109028, Москва, Ж-28, ул. Солянка, 3, строение 3, ЦБНТ Госкомтруда СССР.



1. ОБЩАЯ ЧАСТЬ

1.1. Типовые нормы времени на ремонт автомобилей марок МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А являются межотраслевыми и рекомендуются для применения в условиях авторемонтных заводов отрасли народного хозяйства независимо от их ведомственной подчиненности.

Нормы времени предназначены для нормирования труда слесарей по ремонту автомобилей, слесарей по топливной аппаратуре, занятых разборочно-сборочными работами, а также мойщиков и маляров при сдельной системе оплаты труда и установлении нормированных заданий при повременной оплате труда.

1.2. Типовые нормы времени могут быть использованы при расчете комплексных норм при внедрении бригадной формы организации труда в соответствии с Методическими рекомендациями по нормированию труда рабочих в условиях коллективных форм его организации и стимулирования (М.: Экономика, 1987).

1.3. В основу типовых норм времени положены следующие материалы:

- технологический процесс ремонта автомобилей марок МАЗ;

- данные фотохронометражных наблюдений и фотографий рабочего дня;

- технические характеристики оборудования, механизмов и инструмента;

- результаты анализа организации труда на предприятиях и мероприятия по ее совершенствованию.

1.4. Типовые нормы времени установлены для наиболее распространенных организационных условий выполнения ремонтных работ при загрузке рабочих работой, исправном состоянии оборудования, инструмента и приспособлений. Типовые нормы времени установлены на полный объем работ, предусмотренный технологическим процессом ремонта по каждой операции и выполняемый одним исполнителем или звеном исполнителей, и рассчитаны на комплект узлов и деталей автомобиля.

Нормы времени установлены в человеко-часах и рассчитаны по формуле:

где Tоп - оперативное время на операцию, чел.-ч;

Aпз - подготовительно-заключительное время, 4 % от оперативного времени;

Aоб - время на обслуживание рабочего места, 3 % от оперативного времени;

Aотл - время на отдых и личные потребности, 5 % от оперативного времени.

1.5. В сборнике учтено время на выполнение мелких работ в процессе сборки, подготовительных и контрольных работ, дополняющих технологический процесс нормируемой операции.

1.6. Разряды работ в сборнике указаны в соответствии с Единым тарифно-квалификационным справочником работ и профессий рабочих в разделе «Профессии рабочих, общие для всех отраслей народного хозяйства», выпуска 1, утвержденного постановлением Государственного комитета СССР по труду и социальным вопросам и ВЦСПС от 31 января 1985 г. № 31/3-30, в разделах «Металлопокрытия и окраска», «Слесарные и слесарно-сборочные работы», «Механическая обработка металлов и других материалов», выпуска 2, утвержденного постановлением Госкомтруда СССР и ВЦСПС от 16 января 1985 г. № 17/2-54.

Если в дальнейшем будут вноситься поправки в тарифно-квалификационный справочник, то разряды работ, указанные в данном сборнике, должны соответственно изменяться.

1.7. На работы, не предусмотренные в сборнике, устанавливаются местные технически обоснованные нормы времени по аналогии с типовыми.

1.8. До введения типовых норм времени необходимо организационно-технические условия на рабочих местах привести в соответствие с условиями, предусмотренными в сборнике, и осуществить производственный инструктаж рабочих.

1.9. При внедрении на предприятиях более совершенных, чем это предусмотрено в типовых нормах, организации труда и производства, технологии работ, оборудования, оснастки и т.п., повышающих производительность труда рабочих, следует разработать местные нормы методом технического нормирования.

1.10. С введением настоящего сборника все ранее действовавшие нормы времени на соответствующие работы отменяются (кроме более прогрессивных).

В нормативной части сборника слесарь по ремонту автомобилей, слесарь по ремонту топливной аппаратуры именуется сокращенно - «слесарь».

2. ХАРАКТЕРИСТИКА ПРИМЕНЯЕМОГО ОБОРУДОВАНИЯ И ПРИСПОСОБЛЕНИЙ

Наименование

Модель, тип

Техническая характеристика

Установленная мощность, кВт

Габаритные размеры, мм

Конвейер эстакадный грузонесущий с тяговой цепью

НО-112Б

3950

7,5

-

Камера наружной мойки шасси грузовых автомобилей АРЗов

2008

Мойка струйная

63

9800×5900×4560

Стенд для разборки редукторов задних мостов автомобилей

2370

Универсальный

-

835×700×900

Стенд для разборки ступни с тормозными барабанами автомобилей

2397

-

-

750×750×700

Стенд для разборки коленчатого вала с маховиком

3023П

-

-

1200×500×1240

Стенд для разборки и сборки карданных валов

12-18

-

-

1210×660

Стенд для подразборки двигателей

903-67

Стационарный

-

1570×1120

Стенд для разборки двигателей

СР-205

-

-

6100×744

Стенд для разборки передних мостов

3045

-

-

1080×2000×3200

Стенд для постановки рессор на передний и задний мосты автомобилей

300

Сжатие рессор пневматическое

-

1800×1342×925

Стенд универсальный для сборки коробок передач автомобиля

2365

-

-

540×600×1000

Стенд универсальный для сборки и регулировки рулевых управлений автомобилей

2190

Универсальный

-

770×640×1090

Станок для динамической балансировки коленчатых валов

98-725

-

-

2485×870×1575

Верстак слесарный на одно рабочее место

1019-10200

-

-

1200×809×800

Печь-ванна для нагрева поршней

2326-0000

t 100 °С, V = 38 л

t = 100 °С, V = 38 л

4,8

1040×450×862

Стеллаж-вертушка для поршней, собранных с шатунами

06-860

520, H 1400

-

3060×600

Полочный стеллаж

2242

-

-

3060×600

Ларь для обтирочных материалов

2240

Емкость - 0,05 м3

-

1000×600

Металлическая корзинка для деталей

1012

Емкость - 0,08 м3

-

840×440

Металлическая корзинка для крепежа

1011

Емкость - 0,012 м3

-

400×200

Стенд для сборки шасси автомобилей

3012

Стационарный

-

800×1000

Захват для снятия кабин

ОБ-1341

-

-

-

Захват для снятия коробки передач

МОТ-126

-

-

-

Стеллаж для деталей и узлов

1019-50700

-

-

-

Стеллаж для деталей и узлов

1019-50300

-

-

1400×500×2025

Секционный стеллаж для хранения деталей и материалов

2283

-

-

2000×456

Стеллаж для крыльев автомобиля

ПИ-067

-

-

1710×1310

Стеллаж для радиаторов и топливных баков

2292

-

-

2000×800

Стеллаж для колес

ПИ-039

Одноярусный

-

2383×880

Стенд для рулевых механиков

ПИ-086

Передвижной, на 22 агрегата

-

1360×1050

Стеллаж для подушек и спинок сиденья

2243

-

-

2580×1200

Станок для притирки клапанов

М-3

Количество шпинделей - 12

1,0

1700×585

Стенд для испытания масляных насосов

2170

Универсальный

1,0

707×660

Стенд для испытания водяных насосов

2196

-

0,6

1020×485

Пресс для напрессовки шестерни

Гидравлический

Усилие - 25 т, производительность - 50 операций в час

1,0

1000×680

Стенд для сборки шатунов с поршневой группой

-

Стационарный

1,2

960×720

Стенд для сборки и регулировки сцепления

М-2506

Универсальный с пневматическим приводом

-

540

Стеллаж для двигателей

ПИ-633

Двухъярусный

-

1506×1200

Стенд для динамической балансировки карданных валов

МС-27

Вес балансируемого изделия - 15 - 35 кг

-

2480×870

Стенд для испытаний гидравлических приводов тормоза

2207

Привод пневматический

-

922×565

3. ОРГАНИЗАЦИЯ ТРУДА

Ремонт автомобилей выполняется на специально оборудованных рабочих местах в соответствии с установленным перечнем операций и в определенной технологической последовательности.

Разборку и сборку автомобилей выполняют специализированные бригады рабочих. Такая организация труда способствует лучшему использованию оборудования, достижению высоких экономических результатов, сокращению потерь и непроизводительных затрат рабочего времени, повышению производительности труда.

Основой при определении численного состава бригад является плановый объем работ по трудоемкости, приходящийся на ремонтируемый автомобиль.

Перемещение деталей, узлов, материалов, инструментов и приспособлений на рабочих местах допускается на расстояние до 30 м и входит в обязанность рабочих, занятых ремонтом автомобилей.

При разборке автомобилей в обязанности слесарей по ремонту автомобилей входят установка захватов и подвешивание на подвесной конвейер наружной мойки всех узлов и агрегатов автомобиля. Снятие узлов и агрегатов с подвижного конвейера после их ручной мойки производят рабочие, занимающиеся разборкой этих узлов и агрегатов. При разборке автомобиля, агрегатов и узлов детали укладываются в корзины, помещенные на транспортерах, рольгангах или непосредственно на рабочих местах, с последующей их установкой на транспортеры и рольганги рабочими, занятыми на этих работах.

Двигатель снимается в сборе с коробкой передач и наружными узлами. Рулевое управление разбирается на одном рабочем месте.

Правильная организация рабочего места определяется наличием и размещением необходимого оборудования, приспособлений и инструмента, а также расположением постов с учетом их взаимосвязи с другими производственными подразделениями и размеров ремонтируемых агрегатов и узлов. Для этого на авторемонтных заводах применяется специализированное оборудование (различные стенды, гидравлические и ручные прессы, подъемно-транспортные средства, приспособления), а также универсальное оборудование (слесарные верстаки, стеллажи, инструментальные шкафчики и др.), удобная тара. Применение стендов позволяет устанавливать разбираемый (собираемый) агрегат или узел на удобную для выполнения работ высоту, закреплять и изменять его положение в процессе работы.

К рабочему месту подводится сжатый воздух для продувки (очистки) деталей перед сборкой и подключения гайковерта, а также электроэнергии для освещения.

Количество единиц ремонтируемого оборудования, находящегося одновременно в зоне ремонта, не должно превышать установленной проектом нормы.

Для удобной, безопасной работы при снятии узлов и деталей расстояние между ремонтируемыми агрегатами должно быть не менее 1,5 м, чтобы не было затруднений в использовании приспособлений и другой технологической оснастки (съемники, специальные тележки, гидравлические, пневматические, электрические устройства, краны и т.п.).

Готовые детали и узлы комплектуются на дневную программу и подаются комплектовщиками в конце смены на рабочие места сборки автомобилей и агрегатов.

Транспортировка агрегатов из моечной машины на рабочие места разборки, а также готовых агрегатов и двигателей производится подсобными рабочими. Для выполнения этих работ используются следующие транспортные средства: мостовой кран, кран-балка, монорельсы, электрокары и тележки.

Все члены бригады по ремонту автомобилей имеют индивидуальный набор инструмента, за исключением съемников и мерительного инструмента, имеющихся в инструментальной кладовой. Ремонт инструмента и заточка его производятся в инструментальном цехе (централизованно). Наладку, ремонт и профилактическое обслуживание технологического оборудования, подъемно-транспортных средств, механизмов и аппаратуры производит отдел главного механика предприятия.

Необходимо, чтобы окраска помещений и оборудования, освещаем ость рабочего места, вентиляция, производственная одежда и чистка производственных помещений отвечали санитарно-техническим нормам и правилам техники безопасности.

Типовые схемы организации рабочих мест по разборке и сборке агрегатов и узлов автомобиля приводятся на рисунках ниже.

Рис. 1. Типовая схема организации рабочего места общей разборки автомобиля:

1 - редуктор; 2 - верстак; 3 - конвейер; 4 - моечная машина; 5, 6 - гайковерты для гаек колес; 7 - натяжная станция конвейера; 8 - стеллаж для мостов; 9 - гайковерт для стремянок; 10 - накопительная тара для КПП; 11 - тележка для двигателей; 12 - тележка для рам; 13 - электротельфер

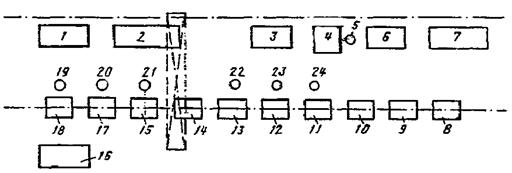

Рис. 2. Типовая схема организации рабочего места сборки автомобиля:

1 - 3, 6, 7, 16 - стеллажи; 4 - пост установки двигателя; 5, 19 - 24 - гайковерты; 8 - пост проверки тормозной системы; 9 - пост установки электрооборудования; 10 - пост установки системы питания; 11 - пост установки, кабины и радиатора; 12 - пост установки крыльев; 13 - пост установки кронштейнов крыльев и подножек; 14 - пост установки гидросистемы автомобиля; 15 - пост подсборки радиатора; 17 - пост установки тормозной системы; 18 - пост установки мостов и колес

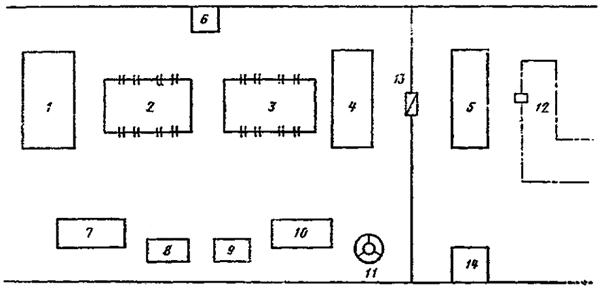

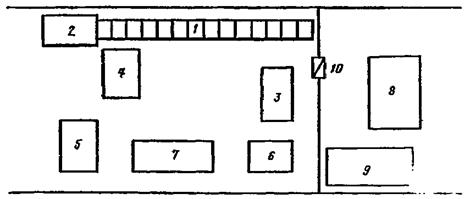

Рис. 3. Типовая схема организации рабочего места разборки двигателей:

1 - транспортер для деталей, направленных в мойку; 2 - моечная камера; 3, 4 - стенды для разборки двигателей; 5, 6 - стеллажи для разобранных двигателей; 7 - верстак; 8 - накопитель для неразобранных двигателей; 9 - накопитель для блоков двигателей; 10 - кран-балка

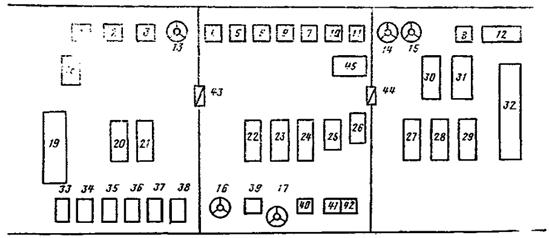

Рис. 4. Типовая схема организации рабочего места сборки двигателя:

1 - 8 - верстаки; 9 - ванна для поршневой группы; 10 - приспособление для сборки шатунно-поршневой системы; 11 - стол с весами; 12 - стол мастера; 13 - 17 - стеллажи-вертушки; 18 - стенд для сборки коленчатых валов; 19 - накопитель для блоков; 20 - 24, 27 - 31 - стенды для сборки; 25, 26 - накопители для поршневой группы; 32 - накопитель для двигателей; 33, 34 - накопители для коленчатых валов; 35 - накопитель для коромысел; 36 - накопитель для толкателей; 37, 40 - накопители для фильтров; 38 - накопитель для масляных картеров; 39 - накопитель для маховиков; 41 - накопитель для сцепления; 42 - накопитель для крышек шестерен; 43, 44 - кран-балки; 45 - станок для балансировки коленчатых валов

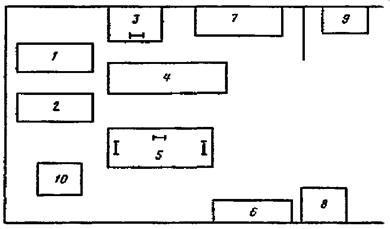

Рис. 5. Типовая схема организации рабочего места ремонта ТНВД:

1, 2 - стенды для испытания ТНВД; 3, 5 - стенды для сборки ТНВД; 4 - накопитель для насосов; 6 - накопитель для блоков; 7 - стеллаж для деталей; 8 - верстак; 9 - моечная камера; 10 - стол мастера

Рис. 6. Типовая схема организации рабочего места разборки коробки передач:

1 - конвейер моечной машины; 2 - пресс; 3, 4 - верстаки; 5 - стенд для разборки КПП; 6, 7 - тара для деталей; 8 - накопитель для неразобранных КПП; 9 - место для отдыха; 10 - кран-балка

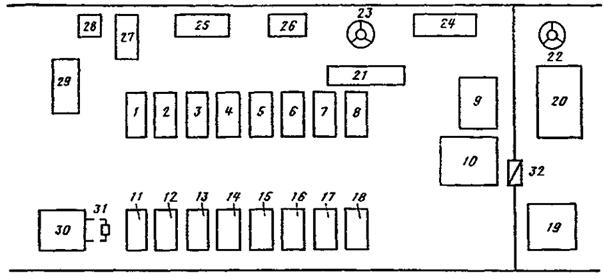

Рис. 7. Типовая схема организации рабочего места сборки коробки передач:

1 - 18 - стенды для сборки КПП; 19 - стенд для испытания; 20 - накопитель для картеров; 21 - накопитель для деталей; 22, 23 - стеллажи-вертушки; 24, 25, 29 - верстаки; 26 - пресс для сборки валов; 27 - стол мастера; 28 - тумбочка; 30 - камера для окраски КПП; 31 - подвесной конвейер; 32 - кран-балка

Рис. 8. Типовая схема организации рабочего места разборки заднего моста:

1 - подвесной конвейер для транспортировки мостов на пост разборки; 2 - кран-балка; 3 - стенд для разборки мостов; 4 - транспортер для снятия деталей

Рис. 9. Типовая схема организации рабочего места сборки заднего моста:

1, 4 - накопители; 2, 3 - стенды для сборки мостов; 5 - стенд для испытания; 6 - зачистная машина; 7, 10 - стеллажи для деталей; 8, 9 - верстаки; 11 - стеллаж-вертушка; 12 - подвесной конвейер; 13 - кран-балка; 14 - место для отдыха

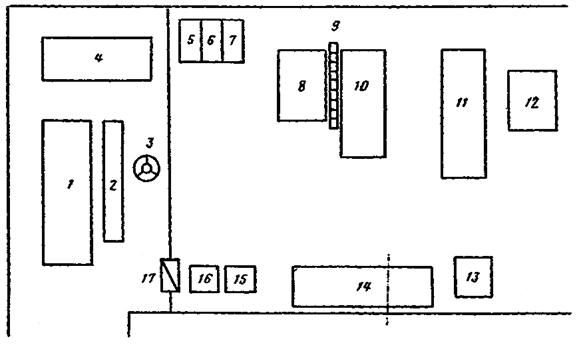

Рис. 10. Типовая схема организации рабочего места ремонта картера заднего моста:

1 - транспортер для запчастей и узлов; 2 - стеллаж; 3 - стеллаж-вертушка; 4 - пресс вертикальный; 5 - 7 - накопители; 8, 10 - верстаки; 9 - стенка защитная; 11 - станок сверлильный; 12, 13 - накопители для картеров; 14 - пресс горизонтальный; 15, 16 - накопители для кожухов; 17 - кран-балка

Рис. 11. Типовая схема организации рабочего места разборки передней оси:

1 - подвесной конвейер для транспортировки осей на пост разборки; 2 - кран-балка; 3 - стенд для разборки осей; 4 - транспортер для снятых деталей

Рис. 12. Типовая схема организации рабочего места сборки передней оси:

1 - накопитель; 2 - стеллаж для поворотных кулаков; 3 - 5 - стенды для сборки осей; 6, 10 - стеллажи-вертушки; 7, 9, 11 - стеллажи для деталей; 8 - верстак; 12 - зачистная машина; 13 - кран-балка; 14 - подвесной конвейер; 15 - место для отдыха


4. НОРМАТИВНАЯ ЧАСТЬ

Раздел 4.1. РАЗБОРОЧНЫЕ РАБОТЫ

№ нормы

Наименование операции и содержание работы

Единица объема работы

Оборудование, инструмент и приспособления

Профессия исполнителя

Разряд работы

Марки автомобилей: МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А

Годовая производственная программа предприятий

до 1000 ед.

свыше 1000 ед.

Норма времени в чел.-час.

4.1.1. НАРУЖНАЯ ОЧИСТКА И МОЙКА АВТОМОБИЛЯ

4.1.1.1

Наружная мойка















Установить автомобиль на конвейер моечной машины и подать в камеру, произвести мойку автомобиля горячей водой, проверить качество мойки. Подать автомобиль на разборку

Автомобиль

Моечная машина ОМ-7459 ГОСНИТИ

Машинист моечной машины

2

0,64

0,58

4.1.1.2

Выпаривание топливного бака















Поместить топливный бак в камеру для выпаривания, отвернуть пробку сливного отверстия топливного бака, вставить наконечник паропроводного рукава в отверстие для установки датчика указателя топлива и выпарить внутреннюю полость бака. Убрать паропроводный рукав. Завернуть пробку сменного отверстия

Топливный бак

Камера для выпаривания собственного изготовления, рукав паропроводный с наконечником, ключ гаечный

То же

2

0,34

0,31

4.1.1.3

Промывка топливного бака















Опустить топливный бак в выварочный контейнер, выварить в растворе, вынуть бак из ванны с раствором и опустить в ванну для ополаскивания

Топливный бак

Контейнер для выварки баков, захват для бака, таль электрическая, ванна для выварки, ванна для ополаскивания

»

2

0,19

0,17

4.1.1.4

Слив масла, выпаривание картеров















Вывернуть сливную и наливную пробки из картера заднего моста, вывернуть наливную пробку из картера редуктора, вывернуть сливную и наливную пробки коробки передач, вывернуть сливную пробку из масляного картера двигателя, слить масло из всех емкостей. Вставить в наливные отверстия картеров наконечники паропроводных рукавов и открыть вентили паропровода. Выпарить масляные картеры в течение 20 минут закрыть вентили, вынуть наконечники рукавов из картеров

Картер

Камера выпарочная собственного изготовления, лебедка, рукав паропроводный с наконечником, ключ гаечный

»

2

0,44

0,39

4.1.1.5

Выварка и ополаскивание крыльев капота и облицовка радиатора















Уложить крылья, капот, облицовку радиатора в специальный контейнер для выварки, опустить контейнер в ванну с раствором. Вытащить контейнер из раствора, слить оставшийся раствор. Подать контейнер в ванну с горячей водой для ополаскивания. Облить струей холодной воды из шланга облицовку радиатора, крылья и капот в подвешенном положении и продуть сжатым воздухом с целью удаления влаги из труднодоступных мест. Произвести сушку облицовки радиатора, крыльев и капота в подвешенном положении и продуть сжатым воздухом с целью удаления влаги из труднодоступных мест. Произвести сушку облицовки радиатора, крыльев и капота при комнатной температуре. Подать контейнер с облицовкой на линию ремонта

Крылья, капот, облицовка радиатора

Контейнер, ванна, кран подвесной, шланг

»

2

0,28

0,25

4.1.1.6

Промывка шасси















Подать шасси в камеру моечной машины. Промыть шасси автомобиля горячей водой, поворачивая шасси в различных плоскостях. При наличии сильных загрязнений операцию повторить

Шасси

Машина моечная

Машинист моечной машины

2

0,38

0,34

4.1.1.7

Выварка и ополаскивание рамы















Опустить раму в выварочную машину, выварить в растворе, вынуть раму из ванны с раствором и опустить в ванну для ополаскивания, ополоснуть раму в горячей воде

Рама

Захват для рам, таль, ванна для выварки, ванна для ополаскивания

То же

2

0,32

0,29

4.1.1.8

Выварка и ополаскивание кабины















Опустить кабину в выварочную ванну, выварить, вынуть кабину из ванны с раствором и опустить в ванну для ополаскивания. Ополоснуть кабину в горячей воде

Кабина

Ванна для выварки, ванна для ополаскивания

»

2

0,40

0,36

4.1.1.9

Выпаривание масляного бака опрокидывающего механизма платформы















Поместить масляный бак в камеру для выпаривания. Вставить в горловину бака наконечник паропроводного рукава. Выпарить внутреннюю полость бака. Вынуть паропроводный рукав

Масляный бак

Установка для выпаривания

»

2

0,14

0,13

4.1.1.10

Промывка масляного бака















Опустить масляный бак в выварочный контейнер. Выварить в растворе, вынуть бак из контейнера и опустить в ванну для ополаскивания, ополоснуть бак в горячей воде

То же

Контейнер для выварки баков, ванна для ополаскивания

»

2

0,19

0,17

4.1.1.11

Выпаривание масляного картера и наружная мойка двигателя















Установить двигатель в выпарочную камеру. Вставить шланг в маслоналивной патрубок вентиляции и произвести выпаривание масляного картера острым паром. Подать двигатель в моечную установку и произвести наружную койку двигателя струей воды под давлением, вынуть промытый двигатель

Двигатель

Установка моечная, кран мостовой однобалочный, строп для двигателя

»

2

0,25

0,22

4.1.1.12

Выварка и ополаскивание дверей















Уложить двери в специальный контейнер для выварки. Опустить контейнер в ванну с раствором. Вытащить контейнер из раствора, слить оставшийся раствор. Подать контейнер в ванну с горячей водой для ополаскивания. Облить струей холодной воды двери в подвешенном положении и продуть сжатым воздухом для удаления влаги из труднодоступных мест. Произвести сушку дверей при комнатной температуре. Подать контейнер с дверями на линию ремонта

Дверь

Контейнер подвесной, ванна, кран

Машинист моечной машины

2

0,24

0,21

4.1.1.13

Выварка и ополаскивание крышки вентиляционного люка крыши, дверки вещевого ящика, брызговиков подножек















Уложить детали в специальный контейнер для выварки. Опустить контейнер в ванну с раствором. Вытащить контейнер из раствора, слить оставшийся раствор. Подать контейнер в ванну с горячей водой для ополаскивания. Облить струей холодной воды крышки вентиляционного люка, раскладки вентиляционного люка, дверку вещевого ящика, брызговики крыльев, подножки и продуть сжатым воздухом для удаления влаги из труднодоступных мест. Подать контейнер с деталями на линию ремонта

Крышка люка, дверка вещевого ящика, брызговики, подножки

Контейнер

То же

2

0,19

0,17

4.1.1.14

Промывка радиатора от накипи















Установить радиатор автомобиля в моечную машину и подсоединить шланги, провести мойку радиатора раствором, ополоснуть горячей водой. Отсоединить шланги и снять радиатор с моечной машины

Радиатор

Моечная машина

»

2

0,20

0,19



Итого по 4.1.1









4,2

3,78

4.1.2. СНЯТИЕ ЭЛЕКТРООБОРУДОВАНИЯ

4.1.2.1

Снятие аккумуляторных батарей















Открепить и снять наконечники проводов, отвернуть гайки, снять каркас и вынуть аккумуляторные батареи

Аккумуляторные батареи

Ключи: 10 - 12, 14 - 17, электротельфер, захват

Слесарь

2

0,32

0,29

4.1.2.2

Снять задние фонари















Отсоединить провода, отвернуть гайки крепления и снять задние фонари. Отвернуть гайки и снять кронштейны

Задние фонари

Отвертка Б150×0,5, ключ 6 - 9, пневмогайковерт, сменная головка 17

Слесарь

2

0,22

0,20

4.1.2.3

Снять облицовку передка















Отвернуть винты и снять облицовку

Облицовка передка

Отвертка Б150×0,5

»

2

0,05

0,04

4.1.2.4

Снять фары















Отсоединить провода, отвернуть винты крепления и сиять фары

Фары

Отвертка Б200×1,0

»

2

0,26

0,23

4.1.2.5

Снять подфарники















Отсоединить провода, отвернуть винты крепления и снять подфарник

Подфарники

Отвертка Б220×1,0

»

2

0,26

0,23

4.1.2.6

Снять противотуманные фары















Отсоединить провода, открепить и снять противотуманные фары

Противотуманные фары

То же

»

2

0,19

0,17

4.1.2.7

Снять подкапотную лампу















Отсоединить провода, открепить и снять подкапотную лампу

Подкапотная лампа

Отвертка Б200×1,0

»

2

0,12

0,11

4.1.2.8

Снять плафон кабины















Отсоединить провода, открепить и снять плафон освещения кабины

Плафон

То же

»

2

0,16

0,14

4.1.2.9

Снять кнопку сигнала















Снять кнопку, тарелку и пружину сигнала, отвернуть винты крепления и снять основу кнопки сигнала

Кнопка сигнала

Отвертка Б175×0,7

»

2

0,07

0,06

4.1.2.10

Снять переключатель указателей поворотов















Отсоединить провода, отвернуть винты крепления и снять переключатель

Переключатель указателей поворотов

Отвертка Б175×0,4

»

2

0,12

0,11

4.1.2.11

Снять ножной переключатель света















Открепить и снять ножной переключатель света

Ножной переключатель света

Отвертка, ключ 8 - 10

»

2

0,17

0,16

4.1.2.12

Снять звуковой сигнал















Отсоединить провода, открепить и снять сигнал, отвернуть гайки крепления и снять кронштейн сигнала

Звуковой сигнал

Отвертка Б200×0,7, ключ 8 - 10

»

2

0,17

0,16

4.1.2.13

Снять выключатель массы















Отсоединить провода, отвернуть болты крепления и снять выключатель массы

Выключатель массы

Ключ 8 - 10, пневмогайковерт, сменная головка 10

»

2

0,05

0,04

4.1.2.14

Снять предохранители















Отсоединить провода, отвернуть винты крепления и снять блоки предохранителей

Предохранители

Отвертка Б200×1,0

»

2

0,08

0,07

4.1.2.15

Снять реле-регулятор















Отсоединить провода, открепить и снять реле-регулятор, отвернуть гайки болтов крепления и снять кронштейн реле-регулятора

Реле-регулятор

Ключ 10 - 12, отвертка Б200×1,0, пневмогайковерт, сменная головка 17

Слесарь

2

0,12

0,11

4.1.2.16

Снять генератор















Отсоединить провода, открепить и снять генератор, отвернуть гайки крепления и снять кронштейн генератора

Генератор

Ключи: 12 - 14, 14 - 17, отвертка Б200×1,0

»

3

0,12

0,11

4.1.2.17

Снять стартер















Открепить хомуты и снять стартер. Отвернуть болты крепления и снять кронштейн стартера

Стартер

Плоскогубцы 175, молоток A3, пневмогайковерт, сменная головка 12

»

3

0,07

0,06

4.1.2.18

Снять электропровода















Отсоединить наконечники электропроводов, открепить и снять провода

Электропровода

Отвертка Б200×1,0, ключ 8 - 10

»

2

0,64

0,58

4.1.2.19

Снять клеммовые панели















Отвернуть винты крепления и снять клеммовые панели

Клеммовые панели

Отвертка Б200×1,0

»

2

0,20

0,19

4.1.2.20

Снять щиток приборов















Открепить и снять щиток приборов в сборе

Щиток

То же

»

2

0,26

0,23

4.1.2.21

Снять отопитель















Отсоединить провода, открепить и снять отопитель

Отопитель

»

»

2

0,03

0,03

4.1.2.22

Снять включатель стартера















Отвернуть винты крепления, снять включатель стартера

Включатель

»

»

2

0,02

0,02

4.1.2.23

Снять привод стеклоочистителя















Отсоединить провода, открепить и снять привод стеклоочистителя

Привод стеклоочистителя

Отвертка Б200×1,0, ключ 12 - 14

»

2

0,03

0,03



Итого по 4.1.2









3,73

3,37

4.1.3. РАЗБОРКА АВТОМОБИЛЯ НА АГРЕГАТЫ

4.1.3.1

Подать автомобиль в цех разборки















Зацепить автомобиль тросом и затянуть его в цех для разборки

Автомобиль

Лебедка, трос

Слесарь

3

0,15

0,13

4.1.3.2

Снять рулевое колесо















Отвернуть гайку крепления и снять рулевое колесо

Рулевое колесо

Ключ торцовый 36, съемник

»

3

0,06

0,05

4.1.3.3

Сиять колонку рулевого управления















Отсоединить карданный вал рулевого управления, открепить и снять колонку рулевого управления

Колонка рулевого управления

Молоток A3, плоскогубцы 175, отвертка Б150×0,5, ключ 14 - 17

»

3

0,12

0,11

4.1.3.4

Снять педаль привода сцепления















Расшплинтовать, выбить палец и отсоединить тягу, открепить и снять педаль привода сцепления

Педаль привода сцепления

Плоскогубцы 175, молоток A3, бородок

Слесарь

3

0,13

0,12

4.1.3.5

Снять тяги управления подачей топлива и тормозным краном















Расшплинтовать и выбить пальцы вилок, открепить и снять тяги

Тяга управления

Отвертка Б150×0,5, ключи: 11 - 14, 14 - 17

»

3

0,29

0,26

4.1.3.6

Снять педаль привода сцепления















Снять оттяжную пружину привода сцепления, расшплинтовать, выбить пальцы вилок и снять тягу

Тяга привода сцепления

Плоскогубцы 175, молоток A3

»

3

0,13

0,12

4.1.3.7

Снять кронштейн с тягой ножного тормоза















Отвернуть болты крепления и снять кронштейн в сборе

Кронштейн в сборе

Ключ торцовый 12

»

2

0,03

0,03

4.1.3.8

Снять рычаг КП















Расшплинтовать, выбить палец и снять рычаг переключателя

Рычаг КП

Плоскогубцы 175, молоток A3, бородок

»

3

0,02

0,02

4.1.3.9

Снять щиток задка кабины















Отвернуть винты крепления и снять щиток

Щиток

Отвертка Б200×1,0, ключ 10 - 12

»

2

0,06

0,05

4.1.3.10

Снять кабину















Отвернуть болты крепления и сиять кабину и пружины

Кабина

Ключ 22 - 24, молоток A3, электротельфер, захват

»

3

0,50

0,46

4.1.3.11

Снять колеса















Отвернуть гайки крепления, снять прижимы и колеса

Колеса

Пневмогайковерт, сменная головка 32, электротельфер, захват

»

2

0,60

0,54

4.1.3.12

Снять защелку откидного кронштейна запасного колеса















Вынуть штифт, снять валик, пружину и защелку

Защелка

Бородок 2, молоток A3

»

2

0,09

0,08

4.1.3.13

Снять держатель запасного колеса















Отвернуть гайки крепления, снять держатель запасного колеса

Держатель запасного колеса

Ключ 14 - 17

»

2

0,05

0,04

4.1.3.14

Снять откидной кронштейн запасного колеса















Открепить и снять кронштейн

Откидной кронштейн

Молоток A3, оправка

»

2

0,15

0,13

4.1.3.15

Снять ящик аккумуляторных батарей















Отвернуть гайки крепления, снять уголки, ящик аккумуляторных батарей

Ящик аккумуляторных батарей

Ключ 14 - 17

»

2

0,19

0,17

4.1.3.16

Снять упор-ограничитель кабины















Открепить и снять упор-ограничитель

Упор-ограничитель кабины

Молоток A3, оправка

»

3

0,05

0,04

4.1.3.17

Снять топливный бак















Отсоединить топливопроводы, открепить хомуты и снять топливный бак

Бак топливный

Ключ 14 - 17

Слесарь

3

0,16

0,14

4.1.3.18

Снять дополнительный топливный бак















Открепить и снять дополнительный топливный бак

Бак топливный

То же

»

3

0,20

0,19

4.1.3.19

Снять брызговики платформы















Отвернуть гайки болтов крепления и снять брызговики

Брызговики платформы

Ключ торцовый 17, ключ 14 - 17

»

2

0,23

0,21

4.1.3.20

Снять привод жалюзи радиатора















Открепить, снять валик и тягу привода, снять трос

Привод жалюзи радиатора

Отвертка Б200×1,0, пневмогайковерт, сменная головка 12

»

2

0,16

0,14

4.1.3.21

Снять обогреватель в сборе















Отсоединить шланги отопителя, открепить и снять радиатор отопителя электродвигателя с ротором, патрубки, уплотнитель и заднюю стенку

Обогреватель

Плоскогубцы 175, ключ 12 - 14, отвертка Б175×0,7

»

3

0,56

0,50

4.1.3.22

Снять шланги радиатора















Ослабить хомуты и снять шланги радиатора, отвернуть хомуты и снять шланги масляного радиатора

Шланги радиатора

Отвертка Б175×0,7

»

2

0,20

0,18

4.1.3.23

Снять радиатор















Открепить и снять тяги крепления радиатора, расшплинтовать, отвернуть гайки болтов крепления, снять радиатор и стойки радиатора

Радиатор

Ключ 14 - 17, плоскогубцы 175, пневмогайковерт, сменная головка 19

»

3

0,17

0,15

4.1.3.24

Снять балку (поперечина № 3) задней опоры кабины















Открепить и снять балку задней опоры кабины

Балка задней опоры кабины

Ключ 19 - 23, молоток A3

»

2

0,17

0,15

4.1.3.25

Снять валик тяги подачи топлива















Отвернуть болты крепления и снять валик

Валик тяги подачи топлива

Ключ торцовый 12, ключ 12 - 14

»

2

0,03

0,03

4.1.3.26

Снять амортизационные подушки кабины















Отвернуть винты крепления и снять подушки

Подушки амортизационные

Отвертка Б200×1,0

»

2

0,05

0,04

4.1.3.27

Снять шланги гидроусилителя рулевого управления















Открепить и снять шланги

Шланги гидроусилителя рулевого управления

Ключ 22 - 24, отвертка Б200×1,0

»

2

0,09

0,08

4.1.3.28

Снять тягу управления КП















Открепить и снять тягу

Тяга управления КП

Отвертка Б200×1,0

»

2

0,04

0,04

4.1.3.29

Снять промежуточный механизм управления коробкой передач















Отвернуть болты крепления и снять промежуточный механизм

Промежуточный механизм коробки передач

Пневмогайковерт, сменная головка 17

Слесарь

3

0,06

0,05

4.1.3.30

Снять глушитель и трубы приемные и выхлопную















Отвернуть гайки болтов крепления и отсоединить фланцы приемных труб, открепить и снять глушитель и трубы

Глушитель и трубы

Ключ 14 - 17, молоток A3, пневмогайковерт, сменная головка 14

»

3

0,32

0,29

4.1.3.31

Снять карданный вал















Отвернуть гайки болтов крепления фланцев и снять карданный вал

Карданный вал

Ключ 14 - 17

»

3

0,41

0,37

4.1.3.32

Снять балку опоры коробки передач















Отвернуть гайки болтов крепления, снять балку и скобу опоры КП

Балка опоры коробки передач

Ключ 19 - 22, пневмогайковерт, сменная головка 19

»

3

0,18

0,16

4.1.3.33

Снять двигатель















Расшплинтовать, отвернуть гайки крепления и снять двигатель в сборе с коробкой передач

Двигатель

Плоскогубцы 200, молоток A3, пневмогайковерт, сменная головка 17, электротельфер, захват

»

3

0,26

0,23

4.1.3.34

Снять опоры двигателя















Открепить и снять подушки опор двигателя, боковые опоры и балку передней опоры двигателя

Подушки, опоры двигателя

Ключ 19 - 22

»

3

0,11

0,09

4.1.3.35

Снять коробку передач















Отвернуть болты крепления и снять коробку передач

Коробка передач

Пневмогайковерт, сменная головка 17, электротельфер, захват

»

3

0,22

0,20

4.1.3.36

Снять разобщительный кран и соединительную головку















Отсоединить воздуховод, отвернуть болты крепления и снять разобщительный кран, вывернуть соединительную головку

Разобщительный кран, соединительная головка

Пневмогайковерт, сменная головка 14, ключи: 17 - 19, 32 - 36

»

3

0,21

0,20

4.1.3.37

Снять гидроусилитель рулевого управления















Расшплинтовать, отвернуть гайки и отсоединить гидроусилитель от сошки и продольной рулевой тяги, отвернуть гайки болтов крепления и снять гидроусилитель

Гидроусилитель рулевого управления

Плоскогубцы 200, ключ 50, молоток A3, пневмогайковерт, сменные головки: 14, 30

»

3

0,17

0,15

4.1.3.38

Снять рулевой механизм















Отвернуть гайки болтов крепления и снять рулевой механизм

Рулевой механизм

Пневмогайковерт, сменные головки: 22, 24

»

3

0,13

0,11

4.1.3.39

Снять валик привода тормоза















Открепить и снять рычаги привода тормоза и валик

Валик привода тормоза

Пневмогайковерт, сменная головка 14, молоток A3, оправка

Слесарь

3

0,08

0,07

4.1.3.40

Снять кронштейн упора-ограничителя кабины















Отвернуть болты крепления и снять кронштейн

Кронштейн упора-ограничителя кабины

Пневмогайковерт, сменная головка 19

»

2

0,07

0,06

4.1.3.41

Снять кронштейн оттяжной пружины тяги привода сцепления















Отвернуть болты крепления и снять кронштейн

Кронштейн оттяжной пружины тяги привода сцепления

Пневмогайковерт, сменная головка 11

»

2

0,03

0,03

4.1.3.42

Снять валик муфты сцепления















Открепить и снять валик муфты сцепления

Валик муфты сцепления

Плоскогубцы, молоток A3, оправка

»

3

0,02

0,02

4.1.3.43

Снять буксирный прибор















Отвернуть гайку и снять буксирный прибор, расшплинтовать, отвернуть болты крепления и снять корпус буксирного прибора

Буксирный прибор

Ключ 55, пневмогайковерт, сменная головка 30, молоток A3

»

3

0,25

0,22

4.1.3.44

Снять буксирную вилку















Открепить и снять буксирную вилку

Буксирная вилка

Газовая горелка

»

2

0,02

0,02

4.1.3.45

Снять воздухопроводы















Открепить и снять воздухопроводы

Воздухопроводы

Ключи: 12 - 14, 14 - 17

»

3

0,45

0,40

4.1.3.46

Снять задний мост















Открепить и выбить пальцы рессор, снять задний мост в сборе с рессорами, предварительно отсоединив шланги задних тормозных камер

Задний мост

Ключи: 22 - 24, 9 - 11, пневмогайковерт, сменная головка 19, молоток A3, оправка

»

3

0,22

0,20

4.1.3.47

Снять кронштейн крепления задних фонарей















Отвернуть гайки болтов крепления и снять кронштейны

Кронштейны крепления задних фонарей

Ключ торцовый 12, ключ 14 - 17

»

2

0,03

0,03

4.1.3.48

Снять клапан усилителя выключения сцепления















Открепить и снять клапан

Клапан усилителя с тягой

Ключ 17 - 19, молоток A3

»

3

0,08

0,07

4.1.3.49

Снять рычаг привода сцепления, оттяжную пружину

Рычаг, пружина

Плоскогубцы

»

2

0,03

0,03

4.1.3.50

Снять топливопроводные трубки

Топливопроводные трубки

Ключи: 10 - 12, 14 - 17

»

3

0,20

0,19

4.1.3.51

Снять датчик давления воздуха















Отвернуть болты крепления, снять датчик и кронштейн

Датчик давления воздуха

Пневмогайковерт, сменная головка 17

Слесарь

2

0,05

0,04

4.1.3.52

Снять кронштейны привода сцепления с рычагом в сборе















Отвернуть гайки болтов крепления и снять кронштейны

Кронштейн привода

Пневмогайковерт, сменная головка 14

»

3

0,12

0,11

4.1.3.53

Снять воздушные баллоны















Отвернуть гайки крепления, отсоединить хомуты и баллоны

Воздушные баллоны

Пневмогайковерт, сменная головка 14

»

3

0,22

0,19

4.1.3.54

Снять тормозной кран и тягу привода















Отсоединить и снять тормозной кран и промежуточный кронштейн тяги

Тормозной кран, тяга привода

Плоскогубцы 175, пневмогайковерт, сменные головки: 12, 17, ключ 14 - 17

»

3

0,29

0,26

4.1.3.55

Снять передний бампер и переднюю буксирную вилку















Расшплинтовать, отвернуть гайки болтов крепления и снять буксирную вилку. Отвернуть гайки болтов крепления и снять передний бампер

Передний бампер и передняя буксирная вилка

Пневмогайковерт, сменные головки: 17, 30, молоток A3

»

2

0,31

0,28

4.1.3.56

Снять амортизаторы















Расшплинтовать, отвернуть гайки крепления и снять амортизаторы

Амортизаторы

Плоскогубцы 175, молоток A3, пневмогайковерт, сменная головка 30

»

3

0,09

0,08

4.1.3.57

Снять переднюю ось















Отвернуть стяжные болты, выбить рессорные пальцы и снять переднюю ось в сборе с рессорами

Передняя ось

Пневмогайковерт, сменные головки: 19, 24, молоток A3, оправка, электротельфер, захват

»

3

0,20

0,19

4.1.3.58

Снять кронштейн крепления оболочки троса привода жалюзи















Отвернуть гайки болтов крепления и снять кронштейн

Кронштейн крепления

Пневмогайковерт, сменная головка 11

»

3

0,05

0,04

4.1.3.59

Снять хомуты воздушных баллонов















Отвернуть гайки болтов крепления и снять хомуты воздушных баллонов

Хомуты воздушных баллонов

Пневмогайковерт, сменная головка 17

»

2

0,17

0,15

4.1.3.60

Снять кронштейн привода ручного тормоза















Отвернуть гайки болтов крепления и снять кронштейн

Кронштейн привода ручного тормоза

Пневмогайковерт, сменная головка 14

»

3

0,05

0,04

4.1.3.61

Снять рычаг промежуточный привода ручного тормоза с кронштейном в сборе















Отвернуть гайки болтов крепления и снять рычаг с кронштейном в сборе

Рычаг промежуточный

Пневмогайковерт, сменная головка 17

Слесарь

3

0,09

0,08

4.1.3.62

Снять промежуточный рычаг привода тормоза с кронштейном в сборе















Отвернуть гайки болтов крепления и снять рычаг с кронштейном в сборе

Рычаг промежуточный

Пневмогайковерт, сменная головка 17

»

3

0,08

0,07

4.1.3.63

Снять трос ограничителя подъема платформы















Открепить и снять трос ограничителя подъема платформы

Трос ограничителя подъема платформы

Отвертка Б200×1,0

»

2

0,02

0,02

4.1.3.64

Снять инструментальный ящик















Отвернуть гайки болтов крепления и снять инструментальный ящик

Ящик инструментальный

Ключ 12 - 14

»

2

0,14

0,13

4.1.3.65

Снять кронштейн запасного колеса и валика защелки















Отвернуть гайки болтов крепления и снять кронштейны

Кронштейны запасного колеса

Пневмогайковерт, сменная головка 17

»

2

0,13

0,12

4.1.3.66

Снять усилитель выключения сцепления















Открепить и снять усилитель выключения сцепления в сборе

Усилитель выключения сцепления

Пневмогайковерт, сменная головка 17, ключ 14 - 17

»

3

0,12

0,11

4.1.3.67

Снять дополнительные буферы передних рессор















Отвернуть гайки болтов крепления и снять буферы

Буферы передних рессор

Пневмогайковерт, сменная головка 17

»

2

0,05

0,05

4.1.3.68

Снять кронштейны аккумуляторных батарей и топливного бака















Отвернуть гайки болтов крепления и снять кронштейны

Кронштейны аккумуляторных батарей

Пневмогайковерт, сменные головки: 19, 22, молоток A3

»

2

0,29

0,26

4.1.3.69

Снять кронштейны дополнительного топливного бака















Срезать кронштейны газовой горелкой

Кронштейны

Газовая горелка

»

2

0,02

0,02

4.1.3.70

Снять подвески глушителя















Отвернуть гайки болтов крепления и снять подвески

Подвески глушителя

Пневмогайковерт, сменная головка 17

»

2

0,06

0,05

4.1.3.71

Снять раму с контейнера















Зацепить раму захватом и снять с контейнера

Рама

Электротельфер, захват

»

3

0,11

0,10

4.1.3.72

Снять передние рессоры и буферы с передней оси















Зацепить передний мост в сборе захватом, установить на приспособление, отвернуть гайки стремянок и снять стремянки. Спрессовать буферы и снять переднюю ось и рессоры с приспособления

Передние рессоры, буферы

Электротельфер, захват, приспособление

Слесарь

3

0,18

0,16

4.1.3.73

Снять задние рессоры















Зацепить захватом задний мост в сборе с рессорами, установить на приспособление. Отвернуть гайки стремянок, снять основные и дополнительные рессоры и задний мост с приспособления

Задние рессоры

Электротельфер, захват, приспособление

»

3

0,20

0,19



Итого по 4.1.3









11,27

10,23

4.1.4. РАЗБОРКА ДВИГАТЕЛЯ И ЕГО УЗЛОВ



Разборка двигателя













4.1.4.1

Снять воздушный фильтр















Вывернуть стержень крепления и снять воздушный фильтр

Фильтр воздушный

Пневмогайковерт, сменная головка 12

Слесарь

2

0,01

0,01

4.1.4.2

Установить двигатель на стенд















Зацепить двигатель захватом, установить на стенд и закрепить

Двигатель

Электротельфер, захват, стенд

»

2

0,05

0,05

4.1.4.3

Снять крышки головок цилиндров















Отвернуть шпильки и снять крышки

Крышки головок цилиндров

Отвертка Б200×1,0

»

3

0,04

0,01

4.1.4.4

Снять соединительную и перепускную трубки водяных термостатов















Ослабить стяжные хомуты, снять трубки и шланги

Трубки водяных термостатов

То же

»

3

0,06

0,05

4.1.4.5

Снять регулятор давления















Отвернуть болты и снять регулятор давления

Регулятор

Ключ гаечный 12 - 14

»

2

0,01

0,01

4.1.4.6

Снять соединительный патрубок впускных коллекторов















Отвернуть болты крепления и снять патрубок

Патрубок соединительный

Ключ торцовый 14

»

3

0,03

0,03

4.1.4.7

Снять вентилятор















Отвернуть болты крепления и снять вентилятор

Вентилятор

То же

»

2

0,07

0,06

4.1.4.8

Снять термостаты















Отвернуть болты крепления, снять коробки термостатов и термостаты

Термостаты

Ключ торцовый 12

»

2

0,04

0,04

4.1.4.9

Снять дренажные трубки















Отвернуть гайки соединительные, болты крепления и снять трубки

Дренажные трубки

Ключ торцовый 14

Слесарь

2

0,05

0,05

4.1.4.10

Снять трубки















Отвернуть гайки болтов и снять трубки высокого и низкого давления и трубку топливоотводящую

Трубки

Ключи: 12 - 14, 17 - 19, 19 - 22

»

2

0,24

0,21

4.1.4.11

Снять топливный насос высокого давления















Отвернуть болты крепления и снять топливный насос высокого давления

Топливный насос высокого давления

Пневмогайковерт, сменная головка 12

»

2

0,24

0,21

4.1.4.12

Снять заглушки водяной рубашки















Выбить и снять заглушки водяной рубашки

Заглушки

Оправка

»

3

0,05

0,05

4.1.4.13

Снять фильтр тонкой очистки топлива















Отвернуть гайки крепления и снять фильтр

Фильтр

Пневмогайковерт, сменная головка

»

2

0,04

0,04

4.1.4.14

Сиять топливный фильтр грубой очистки

»













Отвернуть гайки крепления, снять фильтр



То же

»

2

0,02

0,02

4.1.4.15

Снять фильтр грубой очистки масла















Отвернуть болты крепления и снять фильтр

»

Пневмогайковерт, сменная головка 14

»

2

0,02

0,02

4.1.4.16

Снять фильтр центробежной очистки масла















Отвернуть болты крепления и снять фильтр

»

То же

»

2

0,02

0,02

4.1.4.17

Снять крыльчатку вентилятора















Вывернуть болты крепления крыльчатки и снять крыльчатку с муфты привода

Крыльчатка

Пневмогайковерт, сменная головка 12

»

3

0,01

0,01

4.1.4.18

Снять привод вентилятора















Отвернуть гайки крепления и снять привод вентилятора

Привод вентилятора

Пневмогайковерт, сменная головка 17

»

2

0,03

0,03

4.1.4.19

Снять водяной насос















Отвернуть гайки крепления и снять водяной насос

Водяной насос

Пневмогайковерт, сменная головка 17

»

2

0,04

0,04

4.1.4.20

Снять сапун















Отвернуть болты крепления и снять сапун в сборе с трубкой и фланцем

Сапун

Ключ торцовый 12

»

2

0,01

0,01

4.1.4.21

Снять поддон блока цилиндров















Отвернуть болты крепления и снять поддон, вывернуть сливные пробки

Поддон

Пневмогайковерт, сменная головка 12, ключ 32 - 36

»

2

0,08

0,07

4.1.4.22

Снять масляный насос















Отогнуть ушки замковых шайб и отвернуть болты крепления трубок и кронштейна всасывающей трубки. Отвернуть гайки крепления и снять масляный насос, вывернуть шпильки

Масляный насос

Молоток A3, отвертка Б250×1,8, пневмогайковерт, сменные головки: 12, 14, шпильковерт

Слесарь

2

0,07

0,07

4.1.4.23

Снять сливной клапан















Отогнуть замковую шайбу и снять клапан

Сливной клапан

Молоток A3, зубило 20×60°, ключ 22 - 24

»

2

0,01

0,01

4.1.4.24

Снять форсунки















Отвернуть гайки, снять форсунки и скобы крепления

Форсунки

Пневмогайковерт, сменная головка 19

»

2

0,08

0,07

4.1.4.25

Снять коромысла и штанги толкателей















Отвернуть болты крепления и снять коромысла. Вынуть штанги толкателей

Коромысла и штанги

Пневмогайковерт, сменная головка 22

»

2

0,07

0,06

4.1.4.26

Снять головки цилиндров















Отвернуть гайки крепления и снять головки цилиндров, вывернуть шпильки

Головки цилиндров

Пневмогайковерт, сменная головка 24, электротельфер, захват, шпильковерт, ключ накидной

»

3

0,26

0,23

4.1.4.27

Снять указатель уровня масла















Вынуть указатель уровня масла, открепить и снять трубку указателя уровня масла

Указатель уровня масла

Ключ 14 - 17

»

2

0,01

0,01

4.1.4.28

Снять поршни с шатунами в сборе















Отогнуть замковые шайбы, отвернуть болты крепления, снять крышки и вынуть поршня с шатунами, установить крышки шатунов на место

Поршни с шатунами в сборе

Молоток A3, зубило 20×60°, пневмогайковерт, сменная головка 24, оправка

»

3

0,18

0,16

4.1.4.29

Снять сцепление















Отвернуть болты крепления кожуха сцепления и маховика, снять диск нажимной с кожухом в сборе и диск ведомый

Сцепление

Пневмогайковерт, сменная головка 14

»

3

0,08

0,07

4.1.4.30

Снять подшипник первичного вала















Выпрессовать подшипник первичного вала

Подшипник первичного вала

Съемник

»

3

0,01

0,01

4.1.4.31

Снять маховик















Ослабив, отогнуть замковые пластины, отвернуть болты крепления и снять маховик

Маховик

Отвертка Б250×1,8, молоток A3, пневмогайковерт, сменная головка 32, электротельфер, ключ накидной

»

3

0,09

0,08

4.1.4.32

Снять картер маховика















Ослабив, отвернуть болты крепления и снять картер маховика

Картер маховика

Пневмогайковерт, сменная головка 17, ключ Г-образный 17, ключ накидной

Слесарь

3

0,06

0,05

4.1.4.33

Снять шкив коленчатого вала















Отвернуть болт крепления, снять шкив и выбить шпонку

Шкив коленчатого вала

Ключ торцовый 30, съемник, молоток A3, бородок

»

3

0,05

0,35

4.1.4.34

Снять кронштейн передней, опоры двигателя















Отвернуть болты крепления и снять кронштейн

Кронштейн передней опоры двигателя

Пневмогайковерт, сменная головка 19

»

3

0,02

0,02

4.1.4.35

Снять верхнюю крышку блока















Отвернуть болты и гайки крепления и снять крышку с заглушкой в сборе

Верхняя крышка блока

Пневмогайковерт, сменная головка 19

»

3

0,03

0,03

4.1.4.36

Снять крышку шестерен распределения















Отвернуть болты крепления и снять крышку

Крышка шестерен распределения

Пневмогайковерт, сменная головка 14

»

3

0,06

0,05

4.1.4.37

Снять маслоотражатели















Отогнуть ушки замковых шайб, отвернуть гайки крепления противовесов коленчатого вала, снять шайбы и маслоотражатели

Маслоотражатели

Отвертка Б250×1,8, ключ, съемник

»

3

0,05

0,05

4.1.4.38

Снять шестерню привода вентилятора















Отвернуть гайку крепления и снять шестерню привода вентилятора

Шестерня привода вентилятора

Ключ торцовый 32

»

2

0,05

0,05

4.1.4.39

Снять коленчатый вал















Отвернуть болты крепления, снять крышки подшипников, вынуть коленчатый вал, установить крышки на блок и закрепить

Коленчатый вал

Пневмогайковерт, сменная головка 24, молоток A3, электротельфер, захват

»

3

0,18

0,16

4.1.4.40

Снять распределительный вал















Отогнуть замковые шайбы, отвернуть болты крепления и снять распределительный вал

Распределительный вал

Отвертка Б250×1,8, молоток A3, пневмогайковерт, сменная головка 24

»

3

0,03

0,03

4.1.4.41

Выпрессовать гильзы















Выпрессовать гильзы из блока цилиндров, снять уплотнительные кольца

Гильзы

Съемник

»

3

0,05

0,05

4.1.4.42

Снять толкатели















Выбить оси толкателей, снять толкатели и распорные втулки, выпрессовать втулки осей толкателей

Толкатели

Молоток A3, оправка

»

3

0,05

0,05

4.1.4.43

Снять привод топливного насоса высокого давления (ТНВД)















Расшплинтовать и отвернуть гайку болта полумуфты привода ТНВД, снять полумуфту, отвернуть болты крепления упорного фланца и снять валик привода ТНВД

Привод топливного насоса

Отвертка Б250×1,4, плоскогубцы 150, пневмогайковерт, сменная головка 12

Слесарь

3

0,05

0,05

4.1.4.44

Снять компрессор















Отвернуть гайки болтов и снять компрессор, трубки и шланги от компрессора

Компрессор

Пневмогайковерт, сменная головка 12

»

2

0,17

0,15

4.1.4.45

Снять маслонасос гидроусилителя рулевого управления















Вывернуть болты, снять насос и ремень привода насоса

Маслонасос

Пневмогайковерт, сменная головка 17, ключ

»

2

0,03

0,03

4.1.4.46

Снять блок со стенда















Зацепить, снять и транспортировать блок на накопитель

Блок

Электротельфер, захват

»

2

0,02

0,02



Разборка узлов двигателя













4.1.4.47

Разобрать крышку шестерен распределения















Уложить крышку на верстак, вывернуть штуцер трубки отвода воды, выпрессовать сальник и маслоотражатель

Крышка шестерен распределения

Верстак, ключи: 22, 24, молоток A3, оправка

»

3

0,03

0,03

4.1.4.48

Разобрать головки блока цилиндров















Установить головки цилиндров в приспособление и закрепить, отвернуть гайки крепления, снять выпускной и впускной коллекторы и водяную трубку, вывернуть шпильки, сжать пружины, вынуть сухари и снять клапаны

Головки блока цилиндров

Электротельфер, захват, приспособление, пневмогайковерт, сменные головки: 14, 17, шпильковерт, вилка-рычаг

»

3

0,28

0,25

4.1.4.49

Разобрать поршни с шатунами















Снять с поршня компрессорные и маслосъемные кольца, вынуть стопорные кольца, выпрессовать поршневой палец, разъединять поршень с шатунами и выпрессовать втулку из верхней головки

Поршни с шатунами

Подставка, щипцы, оправка, молоток A3

»

3

0,18

0,16

4.1.4.50

Разобрать коленчатый вал















Установить коленчатый вал на пресс, спрессовать противовес и шестерню, выпрессовать 6 заглушек из масляных каналов

Коленчатый вал

Молоток A3, оправка, съемник

»

3

0,11

0,10

4.1.4.51

Разобрать распределительный вал















Установить вал в приспособление и закрепить, отогнуть стопорные шайбы, отвернуть болты крепления и спрессовать шестерни

Вал распределительный

Приспособление, молоток A3, зубило 20×60°, пневмогайковерт, сменные головки: 17, 19, пресс, оправка

»

3

0,06

0,05

4.1.4.52

Разобрать коромысла















Снять упорные шайбы, снять коромысла с осей

Коромысла

Отвертка Б200×1,0

Слесарь

3

0,02

0,02

4.1.4.53

Разобрать компрессор















Установить компрессор в тиски, разобрать

Компрессор

Тиски, отвертка

»

3

0,28

0,25

4.1.4.54

Дефектовать детали компрессора

Детали компрессора



»

4

0,37

0,24



Масляный насос













4.1.4.55

Разобрать масляный насос















Отвернуть болты крепления и снять трубки. Отогнуть края замковых шайб и вынуть клапаны, вынуть болт, снять упорный фланец и шестерни, снять ось промежуточной шестерни, отвернуть болты, снят радиаторную секцию и шестерни

Масляный насос

Верстак, ключ 14 - 17, молоток A3, зубило 20×60°, ключ 22 - 24, съемник

»

3

0,11

0,10

4.1.4.56

Разобрать корпус нагнетающей секции масляного насоса















Установить секцию на верстак и выпрессовать втулки

Корпус нагнетательной секции

Верстак, молоток A3, оправка

»

3

0,05

0,05

4.1.4.57

Разобрать шестерню ведомую нагнетающей секции















Установить на пресс и спрессовать шестерню с оси ведомых шестерен

Шестерня ведомая

Пресс, оправка

»

3

0,02

0,02

4.1.4.58

Разобрать шестерню ведущую нагнетательной секции















Установить на пресс и спрессовать шестерню с валика

Шестерня ведущая

Пресс, оправка

»

3

0,02

0,02

4.1.4.59

Разобрать клапан редукционной нагнетающей секции















Установить клапан в тиски, снять колпачок, вынуть из корпуса пружину и клапан

Клапан редукционный

Тиски, плоскогубцы 150, отвертка Б200×1,0

»

3

0,03

0,03

4.1.4.60

Разобрать сливной клапан















Установить клапан в тиски, снять колпачок, пружину и клапан

Сливной клапан

То же

»

3

0,02

0,02

4.1.4.61

Разобрать клапан предохранительный радиаторной" секции















Установить клапан в тиски, снять колпачок, пружину и клапан

Клапан предохранительный

»

»

3

0,02

0,02

4.1.4.62

Разобрать трубку всасывающую















Расшплинтовать, отвернуть болты и снять трубку с заборника. Расшплинтовать, отвернуть гайки и снять скобу

Трубка всасывающая

Плоскогубцы 150, ключ 12 - 14

»

3

0,04

0,04

4.1.4.63

Промывка масляных каналов шатунов и блока двигателя















Установить двигатель в сборе с шатунами на стенд, промыть масляные каналы, снять двигатель со стенда

Двигатель

Стенд

Слесарь

1

0,78

0,70



Масляный фильтр тонкой очистки













4.1.4.64

Разобрать фильтр тонкой очистки масла















Установить фильтр в тиски, отвернуть гайку, снять колпак, снять ротор, стопорное кольцо, вывернуть ось ротора и снять подшипник

Фильтр тонкой очистки масла

Тиски, ключ 19 - 22, плоскогубцы 150, отвертка Б175×0,7, ключ специальный 30, съемник

»

2

0,04

0,04

4.1.4.65

Разобрать ротор центробежного фильтра очистки масла















Вывернуть сопло ротора, отвернуть гайки, снять колпачок, сетку, заборник трубок и уплотнительное кольцо, выпрессовать втулки ротора и снять отражатель

Ротор

Ключ 10 - 12, ключ специальный 36

»

2

0,03

0,03



Фильтр тонкой очистки топлива













4.1.4.66

Разобрать фильтр тонкой очистки топлива















Установить фильтр в тиски, отвернуть пробку, болт крепления крышки фильтра, снять корпус, фильтрующий элемент, прокладку и крышку

Фильтр тонкой очистки топлива

Верстак слесарный, тиски, ключ специальный 30, ключ торцовый 14

»

9

0,03

0,03



Фильтр грубой очистки масла













4.1.4.67

Разобрать фильтр грубой очистки масла















Отвернуть пробку фильтра, снять гайку крепления колпачка, снять колпачок, прокладку, наружную и внутренние секции в сборе, вывернуть стойку из корпуса, пробку перепускного клапана, вынуть пружину, клапан, снять корпус фильтра

Фильтр грубой очистки масла

Ключ гаечный 14 - 17, ключ специальный 32, шпильковерт

»

2

0,06

0,05



Привод топливного насоса высокого давления













4.1.4.68

Разобрать привод топливного насоса















Установить привод в тиски, отогнуть стопорную гайку, отвернуть гайку, снять ведомую шестерню и упорный фланец, спрессовать шарикоподшипник

Привод топливного насоса

Тиски, молоток A3, отвертка Б200×1,0, ключ торцовый 36, оправка

»

3

0,04

0,04



Разобрать полумуфту привода ТНВД













4.1.4.69

Отвернуть болты и разъединить фланец с полумуфты

Полумуфта привода ТНВД

Верстак, плоскогубцы 200, ключ 17 - 19

»

3

0,01

0,01



Топливный насос высокого давления (ТНВД)

Общая разборка ТНВД













4.1.4.70

Разборка ТНВД на узлы















Сиять указатель уровня масла, дренажную трубку и нагнетательные клапаны, отвернуть болты крепления и снять топливный насос, вывернуть винты крепления и снять крышки топливного насоса, смотрового люка регулятора. Снять указатель уровня масла. Вывернуть колпачок рейки, перепускной клапан, ввертыши, болт крепления наконечника дренажной трубки и снять трубку. Отвернуть гайки, снять соединительные ниппеля, вывернуть болты сухарей, вывернуть и разобрать штуцера секций насоса, вынуть нагнетательные клапаны в сборе

ТНВД

Верстак, приспособление для разборки ТНВД, ключ коловоротный 10, отвертка Б200×1,0, ключи: 12 - 14, 17 - 19, 22 - 24, ключ Г-образный 22

Слесарь

3

0,20

0,19

4.1.4.71

Снять тарелки, венцы, толкатели, крышку















Снять нижние тарелки, вывернуть винты втулок, плунжеры установочные, вынуть плунжерные пары, верхние тарелки, пружины, зубчатые венцы в сборе со втулками и толкатели плунжеров, отвернуть винты крепления и снять скобу кулисы, рычаг управления регулятором, крышку регулятора в сборе, вынуть шарик из кольцевой выточки муфты грузов

Тарелки, венцы, толкатели, крышка

Рычаг для подъема пружины, пинцет, оправка, отвертки: Б200×1,0, Б175×0,7, ключи: 10 - 11, 17 - 19

»

3

0,23

0,21

4.1.4.72

Снять державку грузов и ведущую шестерню в сборе















Разогнуть усы стопорных шайб, отвернуть болты крепления и снять державку грузов со стаканом подшипников в сборе. Расстопорить, отвернуть гайку и снять ведущую шестерню в сборе

Державка грузов и ведущая шестерня

Отвертка Б200×1,0, молоток, зубило, ключ Г-образный 22

»

3

0,10

0,09

4.1.4.73

Снять кулачковый вал и корпус регулятора















Отвернуть кольцевую гайку, снять муфту опережения впрыска топлива в сборе. Отвернуть винты крепления и снять крышку подшипника в сборе. Вывернуть стопорные винты опоры и рейки, выпрессовать кулачковый вал, вынуть рейку. Отвернуть винты крепления и снять корпус регулятора. Отвернуть нижнюю крышку корпуса насоса

Кулачковый вал, корпус регулятора

Вороток, ключ торцовый специальный, отвертки: Б200×1,0, Б175×0,7, молоток, оправка

»

3

0,27

0,24



Разборка узлов ТНВД













4.1.4.74

Разобрать кулачковый вал

Кулачковый вал

Тиски, зубило, молоток, отвертка Б175×0,7

Слесарь

3

0,08

0,07

4.1.4.75

Разобрать крышку подшипника

Крышка подшипника

Тиски, оправка, молоток

»

3

0,02

0,02

4.1.4.76

Разобрать крышку регулятора

Крышка регулятора

Верстак, тиски, плоскогубцы, ключи: 10 - 12, 17 - 19, отвертка Б200×1,0, оправка, молоток, подставка

»

3

0,23

0,21

4.1.4.77

Разобрать топливный насос

Топливный насос

Ключи: 19 - 22, 27 - 32, отвертка Б175×0,7

»

3

0,12

0,11

4.1.4.78

Разобрать державку грузов со стаканом

Державка грузов

Верстак, отвертка Б175×0,7, подставка, съемник

»

3

0,08

0,07

4.1.4.79

Разобрать корпус регулятора

Корпус регулятора

Подставка, оправка, молоток

»

3

0,03

0,08

4.1.4.80

Разобрать перепускной клапан

Перепускной клапан

Зубило, молоток, отвертка

»

3

0,02

0,02

4.1.4.81

Разобрать колпачок рейки

Колпачок рейки

Плоскогубцы 150, отвертка Б200×1,0

»

3

0,02

0,02

4.1.4.82

Разобрать зубчатый венец со втулкой

Зубчатый венец

Отвертка Б175×0,7

»

3

0,06

0,05

4.1.4.83

Разобрать муфту опережения впрыска

Муфта опережения впрыска

Подставка для сборки, ключ специальный, отвертка Б175×0,7, оправка, молоток А0,5, крючок

»

3

0,21

0,20



Водяной насос и вентилятор













4.1.4.84

Разобрать водяной насос















Установить водяной насос в тиски и разобрать на детали

Водяной насос

Тиски, плоскогубцы, отвертка

»

3

0,08

0,07

4.1.4.85

Разобрать крыльчатку водяного насоса















Снять стопорное кольцо и вынуть сальник из крыльчатки

Крыльчатка водяного насоса

Плоскогубцы 150, отвертка Б175×0,7

»

3

0,01

0,01

4.1.4.86

Разобрать шкив водяного насоса















Установить шкив в тиски, отвернуть гайки крепления и снять боковину шкива

Шкив водяного насоса

Тиски, ключ 10 - 12

»

3

0,03

0,03

4.1.4.87

Разобрать корпус водяного насоса















Установить корпус в тиски, вывернуть шпильки из корпуса, вынуть из корпуса сальник и выпрессовать втулку

Корпус водяного насоса

Тиски, шпильковерт, молоток A3, оправка

»

3

0,04

0,04

4.1.4.88

Разобрать валик водяного насоса















Спрессовать подшипники с вала

Валик

Тиски

Слесарь

3

0,03

0,03

4.1.4.89

Разобрать привод вентилятора















Установить привод в тиски и разобрать на детали

Привод вентилятора

»

»

3

0,14

0,13

4.1.4.90

Разобрать натяжное устройство

Натяжное устройство

»

»

3

0,07

0,06



Итого по 4.1.4









7,59

6,85

4.1.5. РАЗБОРКА СЦЕПЛЕНИЯ



Разобрать сцепление













4.1.5.1

Установить сцепление в тиски, открепить и снять кожух сцепления. Разобрать сцепление на детали

Сцепление

Пневмогайковерт, сменная головка 12, плоскогубцы 175, молоток A3, оправка

Слесарь

3

0,38

0,34

4.1.5.2

Разобрать нажимные рычаги

Рычага

То же

»

3

0,12

0,11



Итого по 4.1.5









0,50

0,45

4.1.6. РАЗБОРКА КОРОБКИ ПЕРЕДАЧ И ЕЕ УЗЛОВ



Разборка коробки передач















Установить коробку передач на стенд













4.1.6.1

Зацепить коробку захватом и установить на стенд

Коробка передач

Электротельфер, захват, стенд

Слесарь

3

0,03

0,03

4.1.6.2

Снять сливные пробки и крышку маслозаборника















Отвернуть сливные пробки, отвернуть болты крепления, снять сетку и крышку заборника масляного насоса

Сливные пробки, крышка маслозаборника

Ключ 17 - 19, ключ коловоротный, сменная головка 14

»

3

0,07

0,06

4.1.6.3

Снять механизм дистанционного управления















Отвернуть болты крепления и снять механизм дистанционного управления

Механизм дистанционного управления

Пневмогайковерт, сменная головка 17

»

3

0,02

0,02

4.1.6.4

Снять верхнюю крышку















Отвернуть болты крепления и снять верхнюю крышку в сборе

Крышка верхняя

Пневмогайковерт, сменная головка 14

»

3

0,08

0,07

4.1.6.5

Снять фланец вторичного вала















Расшплинтовать, отвернуть гайку крепления и снять фланец вторичного вала

Фланец вторичного вала

Плоскогубцы 150, молоток A3, ключ 55, съемник

»

3

0,04

0,04

4.1.6.6

Снять крышку заднего подшипника вторичного вала















Отвернуть болты крепления, снять крышку и червяк привода спидометра

Крышка заднего подшипника

Ключ коловоротный, сменная головка 17, молоток A3

Слесарь

3

0,02

0,02

4.1.6.7

Снять муфту и вал вилки выключателя сцепления















Снять пружину муфты, отвернуть гайку крепления и вынуть шланг смазки, снять муфту выключения сцепления, отвернуть стяжной болт снять вилку и валик

Муфта и вал вилки и выключения сцепления

Плоскогубцы 150, ключи: 12 - 14, 17 - 19, пневмогайковерт, сменная головка 17, молоток A3, зубило слесарное 20×60°

»

3

0,03

0,03

4.1.6.8

Снять крышки люков картера















Отвернуть болты крепления и снял крышки люков

Крышки люков картера

Ключ коловоротный, сменная головка 14, отвертка Б200×1,0

»

3

0,03

0,03

4.1.6.9

Снять первичный вал















Расшплинтовать, отвернуть болты крепления и снять крышку. Вынуть первичный вал

Первичный вал

Плоскогубцы 150, молоток

»

3

0,04

0,04

4.1.6.10

Снять вторичный вал















Снять задний подшипник и вынуть вторичный вал из картера, снять шестерню первой передачи

Вторичный вал

Клещи, молоток A3, оправка

»

3

0,04

0,04

4.1.6.11

Снять масляный насос















Расшплинтовать, отвернуть болты крепления и снять масляный насос

Масляный насос

Плоскогубцы 150, пневмогайковерт, сменная головка 14

»

2

0,04

0,04

4.1.6.12

Снять промежуточный вал и блок шестерен заднего хода















Отвернуть болты крепления и снять крышку заднего подшипника. Расшплинтовать, отвернуть болты и снять упорную шайбу подшипника. Вынуть блок шестерен заднего хода. Сиять задний подшипник и вынуть промежуточный вал

Промежуточный вал, блок шестерен

Пневмогайковерт, сменная головка 17, плоскогубцы 150, оправка

»

3

0,08

0,07

4.1.6.13

Снять картер сцепления















Расшплинтовать, отвернуть болты крепления и снять картер

Картер сцепления

Плоскогубцы 150, пневмогайковерт, сменная головка 22

»

2

0,06

0,05

4.1.6.14

Снять картер КП















Снять картер КП со стенда и транспортировать на транспортер моечной машины

Картер КП

Электротельфер, захват

»

2

0,02

0,02



Разборка узлов коробки передач













4.1.6.15

Разобрать картер КП















Отвернуть болт-заглушку, пробку и снять прокладки

Картер КП

Ключ торцовый 16, пневмогайковерт, сменная головка 14, ключ с квадратным хвостиком 17×17

Слесарь

3

0,02

0,02

4.1.6.16

Разобрать механизм дистанционного управления















Установить механизм в тиски и закрепить. Отвернуть болты крепления и снять крышку картера механизма. Отогнуть замковую шайбу, отвернуть болт крепления, вынуть шток, вилки продольной тяги и головку штока вилки. Расшплинтовать, отвернуть винт крепления и снять рычаг переключения передач. Снять рычаг промежуточный переключения передач. Отвернуть установочный болт втулки фиксатора, вынуть втулку, штифт фиксатора и пружину выбора передач

Механизм дистанционного управления

Верстак, тиски, пневмогайковерт, сменные головки: 10, 14, отвертка Б200×1,0, зубило 20×60°, плоскогубцы 150

»

3

0,14

0,13

4.1.6.17

Разобрать верхнюю крышку















Установить верхнюю крышку в тиски и закрепить. Отвернуть стакан пружины предохранителя включения передачи, отвернуть гайку, выбить ось и снять поводок, отвернуть установочные винты, снять вилки и штоки вилок. Вынуть шарики и пружины

Верхняя крышка

Тиски, ключ 19 - 22, плоскогубцы 150, пневмогайковерт, сменная головка 10, молоток с медными бойками, крючок

»

3

0,18

0,16

4.1.6.18

Разобрать крышку заднего подшипника вторичного вала















Расшплинтовать, отвернуть болты крепления и снять крышку сменных шестерен. Отвернуть колпачок и вынуть ведомый вал привода спидометра

Крышка заднего подшипника вторичного вала

Плоскогубцы 175, ключ торцовый 10

»

3

0,04

0,04

4.1.6.19

Разобрать вторичный вал















Установить вторичный вал в тиски, снять с вала шестерни и синхронизаторы. Спрессовать с вала втулки шестерен

Вторичный вал

Верстак, тиски, молоток, зубило, пресс, оправка

»

3

0,04

0,04

4.1.6.20

Разобрать промежуточный вал















Установить вал на пресс и спрессовать подшипник и шестерни

Промежуточный вал

Подставка, оправка, молоток A3, зубило 20×60°

»

3

0,10

0,09

4.1.6.21

Разобрать первичный вал















Установить первичный вал в тиски, отвернуть гайку, снять стопорное кольцо и подшипник

Первичный вал

Верстак, тиски, ключ специальный, молоток, зубило

»

3

0,03

0,03

4.1.6.22

Разобрать крышку первичного вала















Выпрессовать сальник из крышки первичного вала

Крышка первичного вала

Оправка

Слесарь

3

0,01

0,01

4.1.6.23

Разобрать крышку заборника масляного насоса















Установить крышку в тиски на верстак и сиять магнит в сборе

Крышка заборника масляного насоса

Верстак, тиски

»

3

0,03

0,03

4.1.6.24

Разобрать масляный насос коробки передач















Установить масляный насос на верстак и закрепить, разобрать масляный насос

Масляный насос

Верстак, тиски

»

2

0,05

0,04



Итого по 4.1.6









1,24

1,15

4.1.7. РАЗБОРКА КАРДАННОГО ВАЛА



Разобрать карданный вал













4.1.7.1

Установить карданный вал на верстак и закрепить. Отвернуть гайку сальника и снять скользящую вилку. Отвернуть болты крепления, снять крышки подшипников, подшипники и крестовины

Карданный вал

Верстак, ключ специальный, молоток A3, зубило 20×60°, пневмогайковерт, сменная головка 12

Слесарь

3

0,26

0,23



Итого по 4.1.7









0,26

0,23

4.1.8. РАЗБОРКА ЗАДНЕГО МОСТА И ЕГО УЗЛОВ

4.1.8.1

Разборка заднего моста















Установить задний мост в сборе на стенд разборки

Задний мост в сборе

Электротельфер

Слесарь

2

0,03

0,03

4.1.8.2

Снять ручной тормоз















Открепить и снять ручной тормоз

Ручной тормоз

Плоскогубцы 175, ключ

»

3

0,18

0,16

4.1.8.3

Снять тормозные камеры















Расшплинтовать и вынуть пальцы, отвернуть гайки крепления, снять тормозные камеры в сборе и уложить на стеллаж

Тормозные камеры

Плоскогубцы комбинированные 150, ключ 22 - 24

»

3

0,08

0,07

4.1.8.4

Снять колесные передачи















Отвернуть болты крепления и снять крышку малую, выбить сухарь полуоси, снять стопорное кольцо. Отвернуть болты и снять крышку колесной передачи большую, выбить полуоси из кожуха заднего моста. Снять ведущие шестерни и стопорные кольца, отвернуть стопорные болты, снять наружную чашку колесной передачи, вынуть сателлиты и снять подшипники

Колесные передачи

Отвертка Б200×1,0, плоскогубцы комбинированные, пневмогайковерт, сменные головки: 12, 14, ключ 32, клещи, съемник, молоток A3

»

3

0,31

0,28

4.1.8.5

Снять чашки колесных передач и ступицы с тормозными барабанами















Отвернуть контргайку, гайки и болты крепления и снять чашки с подшипниками в сборе. Отвернуть болты крепления и снять защитные щетки заднего тормоза, снять ступицы в сборе с тормозными барабанами

Чашки колесных передач, ступицы с тормозными барабанами

Ключ, пневмогайковерт, сменная головка 14, электротельфер

Слесарь

3

0,20

0,19

4.1.8.6

Снять тормозные колодки















Снять стяжные пружины, тормозные колодки и стопорные кольца, отвернуть стопорный болт и вынуть ось

Тормозные колодки

Плоскогубцы комбинированные 150, клещи, ключ 14 - 17, молоток, отвертка Б200×1,0

»

3

0,12

0,11

4.1.8.7

Снять кронштейны тормозных камер и разжимных кулаков















Вынуть масленку из кронштейнов, отвернуть болт, снять регулировочный рычаг, разжимной кулак, уплотнительное кольцо и кронштейн

Кронштейны тормозных камер и разжимных кулаков

Ключи: 11 - 14, 14 - 17, 19 - 22, молоток A3

»

3

0,20

0,19

4.1.8.8

Снять редуктор















Отвернуть гайки крепления и снять редуктор

Редуктор

Пневмогайковерт, сменная головка 22, электротельфер, подвеска

»

3

0,16

0,14

4.1.8.9

Вынуть шпильки из картера

Шпильки

Шпильковерт

»

3

0,15

0,13

4.1.8.10

Снять рессоры заднего моста















Отвернуть гайки, снять накладки, снять рессоры

Рессоры

Пневмогайковерт, ключ

»

3

0,40

0,36



Разборка узлов заднего моста













4.1.8.11

Разобрать картер заднего моста















Выпрессовать с кожуха полуоси ограничитель ведущей шестерни колесной передачи и сальник. Вывернуть конические пробки, отвернуть болты и снять крышки заднюю и верхнюю, картер заднего моста, сапун, буфер задней рессоры

Картер заднего моста

Съемник, ключ квадратный 19×19, пневмогайковерт, сменная головка 14, электротельфер

»

3

0,24

0,21

4.1.8.12

Разобрать тормозные камеры















Установить тормозную камеру в тиски. Ослабить хомутик, снять крышку и диафрагму, свернуть со штока вилку и контргайку, вынуть из корпуса щиток и снять пружину, уложить детали на стеллаж

Тормозные камеры

Тиски, пневмогайковерт, сменная головка 14, ключ 12 - 14

»

3

0,12

0,11

4.1.8.13

Разобрать ступицы задних колес с тормозными барабанами















Установить ступицу с тормозным барабаном в сборе на верстак. Отвернуть болты крепления, снять маслоуловитель и тормозной барабан. Расшплинтовать, отвернуть болты крепления и снять крышку с сальником в сборе. Выпрессовать

Ступицы задних колес с тормозными барабанами

Пневмогайковерт, сменные головки: 17, 24, плоскогубцы комбинированные 150, оправка, молоток

Слесарь

3

0,43

0,38

4.1.8.14

Разобрать крышки сальников ступиц















Установить крышку сальника ступицы заднего колеса в сборе на верстак. Выпрессовать из крышки сальник. Уложить детали на стеллаж

Крышки сальников ступиц

Верстак слесарный, оправка, молоток

»

3

0,04

0,04

4.1.8.15

Разобрать редуктор















Установить редуктор в сборе на стенд. Отвернуть болты крепления и снять стопоры регулировочных реек. Расшплинтовать и отвернуть гайки крепления, снять крышки и регулировочные гайки. Отвернуть контргайку и вывернуть ограничитель деформаций. Снять дифференциал в сборе. Отвернуть гайки крепления и снять ведущую шестерню

Редуктор

Стенд, электротельфер, захват, плоскогубцы комбинированные 150, пневмогайковерт, сменная головка 12, ключи: 27 - 30, 32 - 34, 14 - 17, 17 - 19

»

3

0,23

0,21

4.1.8.16

Разобрать дифференциал















Уложить дифференциал заднего моста на подставку. Спрессовать подшипники. Расшплинтовать. отвернуть гайки крепления, снять со шпилек чашку дифференциала, полуосевые шестерни и крестовину с сателлитами

Дифференциал

Верстак, подставки, съемник, плоскогубцы комбинированные 150, пневмогайковерт, сменная головка 19, молоток с медным бойком

»

3

0,20

0,19

4.1.8.17

Разобрать ведущую шестерню с подшипниками и картером подшипников















Установить ведущую шестерню в сборе в тиски и закрепить, расшплинтовать, отвернуть гайку крепления и снять фланец. Отвернуть демонтажные болты, снять маслоуловитель барабана ручного тормоза и крышку подшипников с сальником. Установить крышку на верстак и выпрессовать сальник. Установить ведущую шестерню в сборе с картером подшипников на пресс и спрессовать ведущую шестерню и подшипник

Ведущая шестерня с подшипником и картером подшипников

Верстак слесарный, отвертка Б200×1,0, плоскогубцы комбинированные 150, ключ 17 - 19, молоток A3, клещи, молоток с медным бойком, оправка, пресс гидравлический, подставка

»

3

0,11

0,10

4.1.8.18

Разобрать картер подшипников ведущей шестерни















Установить картер подшипников в сборе на подставку, пресса. Выпрессовать из картера наружные обоймы подшипников

Картер подшипников ведущей шестерни

Пресс гидравлический, подставка

Слесарь

3

0,03

0,03

4.1.8.19

Разобрать ведущую шестерню















Установить ведущую шестерню на подставку пресса, снять с вала стопорное кольцо заднего подшипника, спрессовать передний и задний подшипники

Ведущая шестерня

Пресс гидравлический, подставка, клещи

»

3

0,06

0,05



Итого по 4.1.8









3,29

2,98

4.1.9. РАЗБОРКА ПЕРЕДНЕЙ ОСИ И ЕЕ УЗЛОВ



Разборка передней оси













4.1.9.1

Установить переднюю ось на стенд















Зацепить переднюю ось захватом и установить на стенд

Передняя ось

Электротельфер, захват, стенд

Слесарь

2

0,03

0,03

4.1.9.2

Снять тормозные камеры















Расшплинтовать и выбить пальцы вилок тормозных камер. Отвернуть болты крепления и снять тормозные камеры

Тормозные камеры

Плоскогубцы 150, молоток A3, ключ 19 - 22

»

3

0,11

0,10

4.1.9.3

Снять продольную рулевую тягу и тягу рулевой трапеции















Расшплинтовать, отвернуть гайки шарикоподшипниковых пальцев и снять тяги

Продольная рулевая тяга и тяга рулевой трапеции

Плоскогубцы 150, молоток A3, ключ 27 - 30

»

3

0,10

0,09

4.1.9.4

Снять болты ступиц и прижимы крепления колес















Расшплинтовать болты, отвернуть гайки крепления, снять прижимы колес и болты ступицы

Прижимы крепления колес, болты

Плоскогубцы 150, молоток A3, ключ специальный 55

»

3

0,17

0,15

4.1.9.5

Снять ступицы с тормозными барабанами в сборе















Вывернуть из рычагов рулевой трапеции регулировочные болты, отвернуть болты крепления и снять крышки ступиц. Отогнуть замочные шайбы, отвернуть гайки и сиять ступицы в сборе с тормозными барабанами

Ступицы с тормозными барабанами в сборе

Ключ 19 - 22, пневмогайковерт, сменная головка 12, молоток A3, оправка, ключ специальный 55

»

3

0,26

0,24

4.1.9.6

Снять тормозные колодки и разжимные кулаки















Отвернуть гайки болтов крепления и снять направляющие колодки. Отвернуть болты крепления и снять регулировочные рычаги. Снять стопорные кольца осей, стяжные пружины и тормозные колодки. Вынуть разжимные кулаки из отверстий кронштейнов. Отвернуть гайки крепления и снять оси колодок. Отвернуть гайки болтов крепления и снять суппорты

Тормозные колодки, разжимные кулаки

Ключ 12 - 14, молоток A3, плоскогубцы 150, ключ специальный 38

»

3

0,27

0,24

4.1.9.7

Снять рычаги поворотных кулаков















Расшплинтовать, отвернуть гайки крепления и снять рычаги

Рычаги поворотных кулаков

Плоскогубцы 150, ключ специальный 55, молоток A3

Слесарь

3

0,12

0,11

4.1.9.8

Снять поворотные кулаки















Отогнуть замковые шайбы, отвернуть гайки, выбить шкворни, снять поворотные кулаки и упорные подшипники

Поворотные кулаки

Молоток A3, оправка, ключ специальный 55

»

3

0,15

0,13

4.1.9.9

Снять балку передней оси















Зацепить захватом и снять балку передней оси со стенда

Балка передней оси

Электротельфер, захват

»

3

0,02

0,02

4.1.9.10

Снять рессоры передней оси















Отвернуть гайки, снять накладки стремянки, снять рессоры

Рессоры

Ключ гаечный

»

2

0,20

0,19



Разборка узлов передней оси













4.1.9.11

Разобрать тормозные камеры















Установить тормозную камеру в тиски. Ослабить хомутик и снять крышку и диафрагму тормозной камеры. Отвернуть вилку и гайку штока, снять пружину и шток тормозной камеры

Тормозные камеры

Верстак, тиски, ключи: 12 - 14, 17 - 19

»

3

0,11

0,10

4.1.9.12

Разобрать тягу рулевой трапеции















Установить тягу в тиски и закрепить. Ослабить гайку болтов и вывернуть наконечники тяги. Поочередно закрепить наконечники в тисках. Вывернуть опорную тягу и разобрать наконечники тяги на детали

Тяга рулевой трапеции

Верстак, тиски, ключи: 14 - 17, 17 - 19, ключ специальный

»

3

0,11

0,10

4.1.9.13

Разобрать продольную рулевую тягу















Установить тягу в тиски и закрепить. Снять стяжные ленты и защитный кожух с уплотнителем в сборе, расшплинтовать и вывернуть пробку продольной рулевой тяги, вынуть из тяги детали шарового пальца

Продольная рулевая тяга

Верстак, тиски, плоскогубцы 150, ключ специальный

»

3

0,14

0,13

4.1.9.14

Разобрать ступицы с тормозными барабанами















Установить ступицу в сборе с тормозным барабаном на подставку. Вывернуть винты крепления, снять крышку и внутреннюю обойму подшипников. Отвернуть болты и снять тормозной барабан

Ступицы с тормозными барабанами

Электротельфер, захват, подставка, отвертка Б200×1,4, пневмогайковерт

»

3

0,40

0,36

4.1.9.15

Разобрать ступицы















Установить ступицы на подставку пресса и выпрессовать наружные обоймы подшипников

Ступицы

Пресс, оправка

»

3

0,07

0,06

4.1.9.16

Разобрать крышку сальника ступицы















Установить крышку в тиски и закрепить, выпрессовать из гнезда сальник

Крышка сальника ступицы

Верстак, съемник

Слесарь

3

0,04

0,04

4.1.9.17

Разобрать поворотные кулаки















Установить поворотный кулак на верстак и спрессовать подшипник

Поворотные кулаки

Верстак, молоток, оправка

»

3

0,03

0,03



Итого по 4.1.9









2,33

2,12

4.1.10. РАЗБОРКА РУЛЕВОГО УПРАВЛЕНИЯ И ГИДРОУСИЛИТЕЛЯ



Разборка рулевого управления













4.1.10.1

Снять сектор в сборе















Установить рулевой механизм в тиски и закрепить. Отвернуть болты крепления, снять боковую крышку и сектор в сборе

Сектор в сборе

Тиски, пневмогайковерт, сменная головка 14, молоток A3

Слесарь

3

0,04

0,04

4.1.10.2

Снять узел: винт - гайка - рейка















Отвернуть болты крепления, снять нижнюю крышку и вынуть узел: винт - гайка - рейка

Узел: винт - гайка - рейка

Пневмогайковерт, сменная головка 14, молоток A3

»

3

0,04

0,04

4.1.10.3

Выпрессовать сальник винта и вывернуть пробки















Вывернуть из картера рулевого механизма пробки, выпрессовать сальник и снять картер

Сальник винта, пробки

Ключ 12 - 14, молоток A3, оправка

»

3

0,04

0,04

4.1.10.4

Выпрессовать игольчатые подшипники и сальник вала сектора















Установить картер рулевого механизма на подставку пресса, выпрессовать подшипники и сальник. Снять картер и уложить на стеллаж

Игольчатые подшипники, сальник вала сектора

Пресс гидравлический, подставка, оправка

»

3

0,04

0,04

4.1.10.5

Выпрессовать кольцо подшипника из нижней крышки















Выпрессовать из нижней крышки наружное кольцо подшипника, снять детали и уложить на стеллаж

Кольцо подшипника

Верстак, съемник

»

3

0,02

0,02

4.1.10.6

Спрессовать с винта внутренние кольца подшипников















Установить винт на подставку пресса и спрессовать кольца подшипников

Внутренние кольца подшипников

Пресс, подставка, оправка

»

3

0,02

0,02

4.1.10.7

Разобрать сектор с боковой крышкой















Установить сектор с крышкой в тиски, отвернуть гайку и снять крышку

Сектор с боковой крышкой

Верстак, ключ 17 - 19, отвертка Б175×0,7

»

2

0,03

0,03

4.1.10.8

Выпрессовать подшипник из боковой крышки















Установить крышку на верстак и выпрессовать подшипник

Подшипник

Верстак, тиски, съемник

»

3

0,01

0,01

4.1.10.9

Разобрать сектор















Установить сектор в тиски, удалить наплавленный металл с поверхностей гайки и сектора, отвернуть запорную гайку, вынуть регулировочный винт и опорную шайбу. Открепить и снять сектор

Сектор

Верстак, тиски, крейцмейсель, молоток A3, ключ специальный

Слесарь

3

0,04

0,04

4.1.10.10

Разобрать рулевую колонку















Установить рулевую колонку в тиски и закрепить. Отвернуть болт крепления вилки карданного шарнира и снять кардан в сборе. Отвернуть регулировочную гайку и снять кожух вала рулевого управления в сборе. Разобрать кардан. Выпрессовать игольчатые подшипники вилок и снять крестовину. Разобрать кожух вала рулевого управления

Рулевая колонка

Верстак, тиски, ключ 12 - 14, плоскогубцы 175, молоток A3, оправка

»

3

0,38

0,34



Разборка гидроусилителя рулевого управления













4.1.10.11

Снять трубопроводы















Установить гидроусилитель в сборе в тиски и закрепить. Отвернуть приводные болты и снять трубопроводы

Трубопроводы

Верстак, тиски, плоскогубцы 150, молоток A3, ключ специальный

»

3

0,08

0,07

4.1.10.12

Снять распределитель















Отвернуть контргайку и вывернуть распределитель гидроусилителя из силового цилиндра. Снять стяжную ленту, защитную муфту и вывернуть головку гидроусилителя со штока поршня, снять цилиндр гидроусилителя и уложить на стеллаж

Распределитель

Ключ специальный, верстак, отвертка Б200×1,9, плоскогубцы 150

»

3

0,08

0,07

4.1.10.13

Разобрать цилиндры с поршнями















Отвернуть болты и снять ограничительную шайбу. Вынуть из цилиндра шток в сборе с поршнем и снять заднюю пробку со штока. Вынуть из канавки пробки, уплотнительное и защитное кольца

Цилиндры с поршнями

Верстак, ключ специальный, отвертка Б150×0,5

»

3

0,07

0,06

4.1.10.14

Разобрать головку штока















Отвернуть гайку, выпрессовать шайбу и втулку из отверстия головки штока

Головка штока

Верстак, ключ специальный, подставка, оправка, молоток A3

»

3

0,06

0,05

4.1.10.15

Разобрать поршни гидроусилителя















Установить шток в сборе с поршнем в тиски и закрепить. Вынуть из канавок поршня компрессорные кольца. Отвернуть гайку и спрессовать поршень со штока

Поршни гидроусилителя

Верстак, тиски, плоскогубцы 150, ключ специальный, оправка, молоток A3

»

3

0,06

0,05

4.1.10.16

Разобрать распределитель с шаровым шарниром















Ослабить стяжную ленту и снять с шаровых пальцев защитный кожух и уплотнители. Отвернуть болты крепления и снять крышку. Отвернуть пробку и снять клапан золотника

Распределитель с шаровым шарниром

Верстак, плоскогубцы, ключ специальный, отвертка Б150×0,5

Слесарь

3

0,07

0,06

4.1.10.17

Разобрать корпус золотника с корпусом шарниров















Отвернуть гайку и болты крепления, разъединить корпус золотника с корпусом шарниров

Корпус золотника с корпусом шарниров

Плоскогубцы 150, ключ 12 - 14

»

3

0,07

0,06

4.1.10.18

Разобрать золотник с корпусом















Снять запорное кольцо и вынуть золотник из корпуса. Снять уплотнительные кольца

Золотник с корпусом

Верстак, отвертка Б150×0,5

»

3

0,08

0,07

4.1.10.19

Разобрать корпус шарниров















Вывернуть стопорные винты и отвернуть запорные гайки шаровых пальцев. Вынуть из корпуса шарниров пружины, сухари и шаровые пальцы

Корпус шарниров

Верстак, отвертка Б150×0,5, ключ специальный

»

3

0,09

0,08



Итого по 4.1.10









1,32

1,21

4.1.11. РАЗБОРКА АМОРТИЗАТОРА ПЕРЕДНЕЙ ПОДВЕСКИ И ГИДРОПОДЪЕМНИКА

4.1.11.1

Разборка амортизаторов на узлы















Установить амортизатор в сборе в тиски и закрепить за нижнюю проушину, отвернуть и снять кожух, вынуть шток, отвернуть гайку резервуара, вынуть из цилиндра уплотнительное кольцо, обойму сальников, вынуть шток с поршнем в сборе, вылить масло, вынуть цилиндр амортизатора в сборе с клапаном сжатия из резервуара, снять клапан сжатия в сборе

Амортизаторы

Тиски пневматические

Слесарь

3

0,08

0,07

4.1.11.2

Разборка штоков амортизаторов















Установить шток в тиски, отвернуть гайку клапана отдачи, снять тарелку, втулку штока, поршень с кольцами, снять кольца. Снять тарелку, направляющую штока, снять со штока: уплотнительное кольцо, поджимную пружину, шайбу сальника, сальник штока. Снять шток с проушиной в сборе

Штоки

То же

»

3

0,06

0,05

4.1.11.3

Разборка гидроподъемника















Установить гидроподъемник, на стенд, снять днище. Установить гидроподъемник на подставку пресса и выпрессовать уплотнительные кольца, выдвижные трубы. Снять опору цилиндра гидроподъемника, установить в приспособление, отсоединить головку верхней опоры, муфту уплотнительную, гайку верхней опоры

Гидроподъемник

Пресс гидравлический, подставка, оправка

Слесарь

3

0,26

0,23



Итого по 4.1.11









0,40

0,35



Всего по разделу 4.1









36,13

32,72

Раздел 4.2. СБОРОЧНЫЕ РАБОТЫ

№ нормы

Наименование операций и содержание работы

Единица объема работы

Оборудование, инструмент и приспособления

Профессия исполнителя

Разряд работы

Марки автомобилей: МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А

Годовая производственная программа предприятий

до 1000 ед.

свыше 1000 ед.

Норма времени в чел.-час.

4.2.1. СБОРКА ДВИГАТЕЛЯ И ЕГО УЗЛОВ



Сборка узлов двигателя













4.2.1.1

Собрать крышку шестерен распределения















Установить крышку на верстак. Ввернуть в крышку ввертыши шпильки и штуцер. Запрессовать в крышку маслоотражатель и сальник. Установить привод вентилятора и водяной насос. Завернуть гайки крепления

Крышка шестерен распределения

Верстак, отвертка Б300×1,8, шпильковерт, ключ торцовый 22, молоток A3, оправка, пневмогайковерт, сменная головка

Слесарь

3

0,06

0,05

4.2.1.2

Собрать головки блока цилиндров















Установить головку блока на стенд, закрепить и продуть сжатым воздухом, запрессовать и развернуть втулки клапанов. Запрессовать седла клапанов и притереть клапаны. Установить клапаны в головку сжать пружины и вставить сухаря. Ввернуть в головку шпильки. Установить водяную трубу, коллекторы и завернуть гайки крепления

Головки блока цилиндров

Электротельфер, захват, шланг с наконечником, молоток A3, оправка, электродрель, развертка, вилка-рычаг, шпильковерт, пневмогайковерт, сменные головки 14, 17

Слесарь

5

0,54

0,50

4.2.1.3

Собрать водяные трубы с корпусами термостатов и краниками















Установить термостат, коробку термостата и завернуть винты крепления, завернуть краники

Водяная труба с корпусами термостатов и краниками

Верстак, отвертка Б250×1,8, ключи: 11 - 14, 22 - 24

»

4

0,10

0,09

4.2.1.4

Подобрать поршни, пальцы и кольца















Произвести подбор поршней, поршневых колец и поршневых пальцев

Поршни, пальцы, кольца

-

»

5

0,64

0,57

4.2.1.5

Запрессовать втулки в шатуны















Запрессовать втулки в шатуны и расточить

Втулки

Пресс, оправка, развертка

»

5

0,23

0,21

4.2.1.6

Собрать поршни с шатунами















Нагреть поршень до 70 °С, установить поршень в приспособление и соединить его с шатуном поршневым пальцем. Установить стопорные кольца, установить поршневые кольца

Поршни с шатунами

Электропечь, приспособление для сборки поршней, щипцы специальные, приспособление для установки поршневых колец

»

5

0,24

0,22

4.2.1.7

Собрать коленчатый вал с шестерней и противовесом















Установить коленчатый вал в приспособление, запрессовать шестерню, противовес и 6 заглушек в масляные каналы

Коленчатый вал

Приспособление, электротельфер, захват, молоток A3

»

5

0,09

0,08

4.2.1.8

Собрать шестерни распределительного вала















Соединить шестерни и завернуть болты крепления. Загнуть стопорные шайбы

Шестерни распределительного вала

Пневмогайковерт, сменная головка 17, молоток A3

»

5

0,08

0,07

4.2.1.9

Собрать шестерни с распределительным валом















Установить на вал упорный фланец и напрессовать шестерни. Завернуть болт и загнуть стопорные шайбы

То же

Пресс, оправка, молоток A3, ключ торцовый

»

5

0,08

0,07

4.2.1.10

Собрать коромысла















Запрессовать в коромысло втулку. Ввернуть в коромысло регулировочный винт и контргайку

Коромысла

Пресс, оправка, отвертка Б300×1,8, ключ 17 - 19

Слесарь

5

0,13

0,12

4.2.1.11

Собрать коромысла с осями















Надеть коромысла на ось и установить упорное кольцо и шайбу

Коромысла с осями

Пресс, оправка

»

5

0,03

0,03

4.2.1.12

Собрать компрессор















Установить компрессор в тиски, собрать

Компрессор

Тиски, верстак

»

4

0,68

0,62

4.2.1.13

Испытать компрессор















Установить компрессор на стенд, испытать

Компрессор

Стенд

»

5

0,52

0,47

4.2.1.14

Собрать толкатели с роликами и втулками















Запрессовать втулку в толкатель и развернуть. Запрессовать в толкатель ось и ролик. Застопорить ось ролика

Толкатели с роликами и втулками

Пресс, оправка, развертка, молоток A3, кернер

»

5

0,52

0,47

4.2.1.15

Собрать фильтр тонкой очистки топлива















Установить в корпус пружину, фильтрующий элемент. Собрать корпус в сборе с крышкой топливного фильтра

Фильтр тонкой очистки топлива

Верстак, тиски, ключ торцовый 14

»

2

0,10

0,09



Масляный насос













4.2.1.16

Собрать масляный насос















Установить в корпус валика оси и шестерни. Установить корпус радиаторной секции и завернуть болты. Установить на ось промежуточной шестерни упорный фланец и закрепить. Установить и закрепить клапаны. Установить трубки и закрепить

Масляный насос

Молоток A3, ключ торцовый А4, пресс, оправка, ключ 19 - 22

»

3

0,35

0,31

4.2.1.17

Собрать корпус нагнетающей секции масляного насоса















Запрессовать в корпус установленные штифты и втулки осей

Корпус нагнетательной секции

Молоток A3, оправка

»

3

0,08

0,07

4.2.1.18

Собрать ведомую шестерню нагнета тельной секции















Напрессовать на ось ведомую шестерню

Ведомая шестерня нагнетательной секции

То же

»

3

0,02

0,02

4.2.1.19

Собрать ведущую шестерню нагнетательной секции















Установить в валик шпонку и напрессовать шестерню

Ведущая шестерня нагнетательной секции

»

»

3

0,03

0,03

4.2.1.20

Собрать редукционный клапан















Установить в корпус клапан, пружину, регулировочные Шайбы и колпачок

Редукционный клапан

Верстак, оправка, плоскогубцы 175

Слесарь

3

0,03

0,03

4.2.1.21

Собрать ось промежуточной шестерни















Запрессовать заглушку и кернить, запрессовать штифт

Ось промежуточной шестерни

Молоток A3, оправка, кернер

»

3

0,02

0,02

4.2.1.22

Собрать сливной клапан















Установить в корпус клапан, пружину, регулировочные шайбы и колпачок

Сливной клапан

Верстак, оправка, плоскогубцы 175

»

3

0,03

0,03

4.2.1.23

Собрать предохранительный клапан радиаторной секции















Установить в корпус клапан, пружину и колпачок

Предохранительный клапан радиаторной секции

Оправка, плоскогубцы 175

»

3

0,02

0,02

4.2.1.24

Собрать всасывающую трубку с заборником















Соединить трубку с заборником, завернуть болты крепления и зашплинтовать

Трубка всасывающая с заборником

Ключ 12 - 14, плоскогубцы 200

»

3

0,03

0,03

4.2.1.25

Собрать заборник масляного насоса















Установить распорные втулки, сетки и закрепить

Заборннк масляного насоса

Верстак, оправка, молоток A3

»

3

0,03

0,03

4.2.1.26

Собрать ротор















Запрессовать отражатель и заборные трубки. Установить на ротор кольцо уплотнительное и сетку. Установить колпак и завернуть гайку крепления

Ротор

Тиски, молоток A3, оправка, ключ 32 - 36

»

3

0,04

0,04

4.2.1.27

Собрать центробежный фильтр тонкой очистки масла















Ввернуть ось ротора и установить подшипник, установить на ось ротора колпак и завернуть гайку

Фильтр центробежный тонкой очистки масла

Верстак, тиски, оправка, ключи: 17 - 19, 22 - 24

»

3

0,09

0,08



Топливный насос высокого давления (ТНВД)













4.2.1.28

Собрать привод топливного насоса















Напрессовать шарикоподшипники на вал ведомой шестерни. Установить упорный фланец, ведомую шестерню и завернуть гайку. Отогнуть замковую шайбу

Привод топливного насоса

Молоток A3, оправка, ключ торцовый 36

»

3

0,10

0,09

4.2.1.29

Собрать полумуфту привода топливного насоса















Соединить полумуфту с фланцем. Завернуть болты крепления и зашплинтовать. Установить стяжной болт

Полумуфта привода топливного насоса

Ключ 14 - 17, плоскогубцы 150

Слесарь

3

0,03

0,03



Сборка узлов ТНВД













4.2.1.30

Собрать топливный насос и испытать

Топливный насос

Тиски, ванночка с дизельным маслом, ключи: 19 - 22, 27 - 32, стенд для испытания

»

4

0,17

0,15

4.2.1.31

Собрать крышку регулятора

Крышка регулятора

Верстак, оправка, молоток, плоскогубцы, отвертка Б175×0,7, ключи: 10 - 12, 14 - 17, 17 - 19

»

4

0,34

0,32

4.2.1.32

Собрать крышку подшипника

Крышка подшипника

Тиски, оправка, молоток

»

4

0,03

0,03

4.2.1.33

Собрать кулачковый вал

Кулачковый вал

Ванночка с дизельным маслом, отвертка Б175×0,7, оправка, молоток А4

»

4

0,10

0,11

4.2.1.34

Собрать муфту опережения впрыска

Муфта опережения впрыска

Подставка, оправка, отвертка, ключ специальный, молоток А4

»

4

0,26

0,23

4.2.1.35

Собрать корпус регулятора

Корпус регулятора

Подставка, оправка, молоток А4

»

4

0,07

0,04

4.2.1.36

Собрать перепускной клапан

Перепускной клапан

Отвертка, молоток А4

»

4

0,04

0,04

4.2.1.37

Собрать зубчатый венец со втулкой

Зубчатый венед со втулкой

Отвертка Б175×0,7, плоскогубцы

»

4

0,07

0,06

4.2.1.38

Собрать колпачок рейки топливного насоса

Колпачок рейки топливного насоса

Отвертка Б175×0,7

»

4

0,02

0,02

4.2.1.39

Собрать державку грузов со стаканом

Державка грузов со стаканом

Оправка, подставка, молоток А4



4

0,10

0,09



Общая сборка ТНВД













4.2.1.40

Собрать корпус ТНВД















Привернуть к корпусу нижнюю крышку корпуса регулятора, запрессовать кулачковый вал, привернуть к корпусу насоса крышку подшипника, установить рейку, завернуть и застопорить стопорные винты рейки и опоры кулачкового вала

Корпус ТНВД

Отвертки: Б175×0,7, Б200×1,0, оправка, молоток А4, щуп для совмещения отверстий

Слесарь

4

0,35

0,31

4.2.1.41

Установить толкатели, тарелки, зубчатые венцы















Установить толкатели плунжера в отверстия корпуса насоса. Установить пружины, верхние тарелки и зубчатые венцы в сборе в корпус ТНВД. Установить комплект плунжерных пар в корпус насоса, застропить втулки плунжеров винтами, установить нижние тарелки пружин толкателей, нагнетательные клапаны, пружины и упоры клапанов. Ввернуть штуцера, установить шайбы, соединительные ниппеля, навернуть гайки. Ввернуть в корпус ввертыши, перепускной клапан, колпачок рейки

Толкатели, тарелки, зубчатые венцы

Рычаг для подъема пружин, пинцет, ключ Г-образный 22, ключ коловоротный 10, ключи: 10 - 11, 17 - 19, 22 - 24

»

4

0,54

0,48

4.2.1.42

Установить ведущую шестерню, державку грузов, муфту грузов и крышку















Подсобрать ведущую шестерню, сухари, втулки, фланец и установить на кулачковый вал. Установить державку грузов в сборе на корпус ограничителя. Установить муфту грузов на державку грузов, установить крышку на корпус регулятора и закрепить

Ведущая шестерня, державка грузов, муфта грузов и крышка

Ключ Г-образный 22, зубило, молоток, отвертка Б200×1,0, ванночка с солидолом, пинцет

»

4

0,23

0,21

4.2.1.43

Установить крышки, трубку, установить топливный насос















Установить и закрепить рычаг управления регулятором, скобу кулисы, крышку насоса, крышку смотрового люка, дренажную трубку. Установить указатели уровня масла, муфту опережения впрыска топлива, топливный насос

Крышки, трубка, топливный насос

Отвертка Б175×0,7, ключи: 10 - 11, 12 - 14, 17 - 19, верстак, ключ торцовый специальный

»

4

0,19

0,17

4.2.1.44

Обкатать ТНВД















Произвести обкатку и контрольно-регулировочные испытания согласно ТУ и опломбировать

ТНВД

Стенд

»

4

1,20

1,06

4.2.1.45

Отремонтировать форсунки















Разобрать, промыть, дефектовать, собрать и испытать форсунку

Комплект

Верстак, стенд

»

4

0,65

0,58



Водяной насос и вентилятор













4.2.1.46

Собрать крыльчатку водяного насоса















Установить в крыльчатку сальник, текстолитовое кольцо и стопорное кольцо сальника. Установить и закрепить корпус сальника в корпусе водяного насоса

Крыльчатка водяного насоса

Отвертка Б175×0,7, плоскогубцы

Слесарь

3

0,02

0,02

4.2.1.47

Собрать корпус водяного насоса















Запрессовать в корпус сальник и втулку, ввернуть шпильки

Корпус водяного насоса

Пресс, оправка, шпильковерт

»

3

0,09

0,08

4.2.1.48

Собрать шкив водяного насоса















Ввернуть в ступицу шкива шпильки, установить боковину и завернуть гайки крепления

Шкив водяного насоса

Шпильковерт, пневмогайковерт, сменная головка 11

»

3

0,06

0,05

4.2.1.49

Собрать валик водяного насоса















Напрессовать подшипники на валик

Валик

Пресс

»

3

0,02

0,02

4.2.1.50

Собрать водяной насос















Установить в корпус водяного насоса, подшипники, валик и крыльчатку. Установить стопорное кольцо, шкив и завернуть гайку. Установить крышку корпуса и завернуть гайки

Водяной насос

Пресс, оправка, молоток A3, круглогубцы, пневмогайковерт, сменные головки: 24, 11

»

3

0,25

0,23

4.2.1.51

Собрать привод вентилятора















Установить в корпус привода вентилятора подшипники, валик, установить упорный фланец и завернуть болты крепления. Установить шестерню, сальник и завернуть гайку. Установить на вал шкив, упорную муфту вентилятора и повернуть гайку

Привод вентилятора

Тиски, ключ 12 - 14, молоток A3, ключ торцовый 32

»

3

0,12

0,11

4.2.1.52

Собрать шкив натяжного устройства















Установить шкив на подставку и запрессовать ось и подшипники. Завернуть масленку

Шкив натяжного устройства

Пресс, подставка, оправка, щипцы, ключ 9 - 11

»

3

0,04

0,04

4.2.1.53

Собрать натяжное устройство















Установить в прорезь кронштейна ось и болт натяжения. Установить на ось шайбу и завернуть гайку

Натяжное устройство

Ключ специальный, ключ 27 - 32

»

3

0,04

0,04

4.2.1.54

Собрать фильтр грубой очистки масла















Установить в корпус стержень фильтра, наружную и внутреннюю секции фильтра, поставить и закрепить колпак

Фильтр грубой очистки масла

Молоток, оправка, ключ специальный, верстак слесарный, тиски, электротельфер, захват

»

2

0,08

0,07

4.2.1.55

Собрать балку передней опоры двигателя















Установить подушку переднее опоры двигателя на балку, установить скобу, вставить болты в отверстия и завернуть гайки

Балка передней опоры двигателя

Верстак, ключ специальный, пневмогайковерт, сменная головка 12

Слесарь

4

0,23

0,20



Общая сборка двигателя













4.2.1.56

Собрать блок цилиндров















Продуть блок цилиндров сжатым воздухом. Завернуть пробки масляных каналов. Запрессовать в блок установочные штифты, втулки, оси толкателей и сальник вала ведомой шестерни ТНВД

Блок цилиндров

Шланг с наконечником, стенд, ключ 24 - 27, отвертка Б250×1,8, молоток A3, оправка

»

4

0,18

0,16

4.2.1.57

Установить ведомую шестерню привода ТНВД















Установить шестерню в сборе с валом на блок и завернуть болты упорного фланца. Отогнуть края стопорных шайб

Ведомая шестерня привода ТНВД

Молоток A3, оправка, пневмогайковерт, сменная головка 12, отвертка Б250×1,8

»

4

0,04

0,04

4.2.1.58

Установить толкатели















Установить в блок толкатели и оси толкателей

Толкатели

Оправка

»

3

0,08

0,07

4.2.1.59

Установить распределительный вал















Смазать шейки вала маслом, установить вал в блок и завернуть болты упорного фланца, загнуть края замковых шайб

Распределительный вал

Банка с маслом, пневмогайковерт, сменная головка 12, молоток A3, отвертка Б300×1,8

»

4

0,07

0,06

4.2.1.60

Установить коленчатый вал















Отвернуть болты и снять крышки подшипников. Установить вкладыши и смазать их маслом. Установить коленчатый вал, крышки подшипников и завернуть болты крепления. Установить маслоотражатели и закрепить

Коленчатый вал

Пневмогайковерт, сменная головка 24, банка с маслом, электротельфер, захват, ключ динамометрический, молоток A3, бородок, ключ специальный

»

5

0,66

0,56

4.2.1.61

Установить крышку шестерен распределения















Установить прокладки и крышку шестерен в сборе с водяным насосом и приводом вентилятора, завернуть болты крепления

Крышка шестерен распределения

Пневмогайковерт, сменная головка 14

»

3

0,08

0,07

4.2.1.62

Установить верхнюю крышку блока















Установить прокладку, крышку и завернуть болты и гайки крепления

Верхняя крышка блока

Пневмогайковерт, сменные головки: 14, 17

»

4

0,07

0,06

4.2.1.63

Установить заглушку люка верхней крышки















Установить прокладку, заглушку и завернуть болты крепления

Заглушка люка верхней крышки

Пневмогайковерт, сменная головка 14

Слесарь

3

0,03

0,03

4.2.1.64

Установить балку передней опоры двигателя















Установить балку на блок и завернуть болты крепления

Балка передней опоры двигателя

Пневмогайковерт, сменная головка 19

»

3

0,09

0,08

4.2.1.65

Установить шкив и ремень привода водяного насоса















Установить шпонку, запрессовать шкив и завернуть болт. Установить ремень и отрегулировать натяжение

Шкив, ремень привода водяного насоса

Молоток A3, пресс, оправка, ключ торцовый 32, линейка

»

4

0,07

0,06

4.2.1.66

Установить картер маховика















Установить прокладку, картер маховика и завернуть болты крепления

Картер маховика

Электротельфер, захват, пневмогайковерт, сменная головка 17

»

2

0,08

0,07

4.2.1.67

Установить маховик















Установить маховик на коленчатый вал и завернуть болты крепления. Загнуть края замковых пластин

Маховик

Электротельфер, захват, пневмогайковерт, сменная головка 22, отвертка Б300×1,8, молоток

»

4

0,10

0,09

4.2.1.68

Установить сапун















Установить сапун на блок и завернуть болты крепления

Сапун

Пневмогайковерт, сменная головка 12

»

3

0,03

0,03

4.2.1.69

Установить фильтр центробежной очистки масла















Установить прокладку, фильтр центробежной очистки масла и завернуть болты крепления

Фильтр центробежной очистки масла

Пневмогайковерт, сменная головка 14

»

3

0,03

0,03

4.2.1.70

Установить фильтр грубой очистки масла















Установить прокладку: фильтр и завернуть болты крепления

Фильтр грубой очистки масла

Пневмогайковерт, сменная головка 14

»

2

0,04

0,04

4.2.1.71

Установить топливный фильтр тонкой очистки















Установить фильтр на крышку блока и завернуть болты крепления

Топливный фильтр тонкой очистки

Пневмогайковерт, сменная головка 17

»

2

0,02

0,02

4.2.1.72

Установить топливный насос высокого давления и трубки насоса высокого давления















Установить на вал ведомой шестерни полумуфту в сборе. Установить ТНВД и завернуть болты крепления. Соединить ТНВД с полумуфтой, установить трубки и закрепить

Топливный насос

Молоток A3, пневмогайковерт, сменная головка 12, ключ 17 - 19

Слесарь

3

0,11

0,10

4.2.1.73

Установить привод ТНВД















Установить привод ТНВД и закрепить

Привод ТНВД

Ключ 12 - 14

»

4

0,03

0,03

4.2.1.74

Установить гильзы цилиндров















Установить на гильзы уплотнительные кольца и запрессовать их в блок

Гильзы цилиндров

Оправка, молоток

»

5

0,10

0,09

4.2.1.75

Ввернуть шпильки крепления головок цилиндров















Смазать резьбовые отверстия в блоке маслом и ввернуть в блок шпильки

Шпильки крепления головки цилиндров

Банка с маслом, шпильковерт

»

3

0,27

0,24

4.2.1.76

Установить поршни с шатунами в сборе















Снять крышки шатунов и установить вкладыши. Установить поршни в цилиндры. Установить крышки шатунов и завернуть болты крепления. Загнуть ушки замковых шайб

Поршни с шатунами в сборе

Оправка, пневмогайковерт, сменная головка 24, молоток A3, отвертка Б300×1,8



5

0,34

0,30

4.2.1.77

Установить сливной клапан системы смазки















Ввернуть сливной клапан в блок и загнуть замковую шайбу

Сливной клапан

Ключ 22 - 24, молоток A3, зубило 20×60°

»

3

0,03

0,03

4.2.1.78

Установить масляный насос















Завернуть в блок шпильки масляного насоса, установить на шпильки прокладку, масляный насос и завернуть гайки крепления, установить трубки и закрепить

Масляный насос

Шпильковерт, ключ 14 - 17, пневмогайковерт, сменная головка 12

»

2

0,09

0,08

4.2.1.79

Установить поддон блока цилиндров















Установить прокладку, поддон и завернуть болты крепления. Завернуть сливные пробки

Поддон блока цилиндров

Пневмогайковерт, сменная головка 12, ключ 32 - 36

»

3

0,16

0,14

4.2.1.80

Установить головки цилиндров















Установить прокладки, головки цилиндров и завернуть гайки крепления

Головки цилиндров

Электротельфер, захват, пневмогайковерт, сменная головка 24

»

4

0,28

0,35

4.2.1.81

Установить штанги толкателей и коромысла















Установить штанги толкателей, установить коромысла с осями в сборе и завернуть болты крепления

Штанги толкателей и коромысла

Пневмогайковерт, сменная головка 22

»

5

0,14

0,13

4.2.1.82

Установить форсунки















Протереть форсунки и установить их в стаканы, установить скобы крепления форсунок и завернуть гайки крепления

Форсунки

Пневмогайковерт, сменная головка 19

Слесарь

5

0,12

0,11

4.2.1.83

Установить дренажные трубки















Установить трубки и закрепить

Дренажные трубки

Ключ 14 - 17

»

4

0,08

0,07

4.2.1.84

Установить трубку топливоотвода















Установить трубку и закрепить

Трубка топливоотводящая

Ключи: 12 - 14, 14 - 17

»

4

0,03

0,03

4.2.1.85

Установить компрессор















Установить компрессор и завернуть гайки крепления, присоединить трубки подвода и отвода жидкости к патрубку головки блока, установить ремень компрессора и водяного насоса, отрегулировать натяжение

Компрессор

Ключ 17 - 19

»

4

0,33

0,29

4.2.1.86

Установить масляные трубки















Установить масляные трубки и завернуть гайки

Масляные трубки

Ключ 17 - 19



3

0,08

0,07

4.2.1.87

Установить задние опоры двигателя















Установить задние опоры, завернуть болты крепления и зашплинтовать проволокой

Задние опоры двигателя

Ключ торцовый 19, плоскогубцы 175

»

3

0,08

0,07

4.2.1.88

Установить натяжное устройство















Установить натяжное устройство и закрепить

Натяжное устройство

Ключ 17 - 19

»

3

0,03

0,03

4.2.1.89

Установить краник маслосистемы















Ввернуть краник маслосистемы

Краник маслосистемы

То же

»

3

0,02

0,02

4.2.1.90

Установить вентилятор















Установить вентилятор и завернуть болты крепления

Вентилятор

Пневмогайковерт, сменная головка 14

»

2

0,02

0,02

4.2.1.91

Установить сцепление















Установить сцепление и завернуть болты крепления

Сцепление

То же

»

3

0,05

0,05

4.2.1.92

Установить воздушный фильтр















Установить воздушный фильтр и закрепить

Воздушный фильтр

Ключ 17 - 19

»

2

0,04

0,04

4.2.1.93

Установить топливные трубки высокого давления















Установить трубки и закрепить

Топливные трубки высокого давления

Ключ 19 - 22

»

3

0,12

0,11

4.2.1.94

Установить соединительный патрубок впускных коллекторов















Установить патрубок и завернуть болты крепления

Соединительный патрубок впускных коллекторов

Пневмогайковерт, сменная головка 14

Слесарь

3

0,06

0,05

4.2.1.95

Установить соединительную трубку водяных термостатов















Установить трубку в сборе и затянуть хомуты

Соединительная трубка водяных термостатов

Отвертка Б200×1,0

»

3

0,09

0,08

4.2.1.96

Установить указатель уровня масла















Протереть и установить в трубку указатель уровня масла

Указатель уровня масла

-

»

2

0,01

0,01

4.2.1.97

Установить регулятор давления















Установить регулятор давления, завернуть болты крепления

Регулятор

Ключ 12 - 14

»

3

0,02

0,02

4.2.1.98

Установить крышки головок цилиндров















Установить крышки и закрепить

Крышки головок цилиндров

Ключ 14 - 17

»

3

0,04

0,04

4.2.1.99

Установить заглушки















Установить заглушки в коробки водяных термостатов и коллектора

Заглушки

Молоток

»

3

0,03

0,03

4.2.1.100

Установить заглушки водяной рубашки блока и масляного радиатора















Установить заглушки и закрепить

Заглушки

Пневмогайковерт, сменная головка 12

»

3

0,07

0,06

4.2.1.101

Установить стартер















Установить кронштейны крепления стартера, стартер и завернуть болты крепления

Стартер

Пневмогайковерт, сменная головка 12, ключ торцовый специальный, плоскогубцы 200

»

4

0,15

0,13

4.2.1.102

Установить генератор















Установить кронштейн генератора и закрепить. Установить генератор на кронштейн и закрепить болтами. Установить ремень на шкивы генератора и вентилятора и отрегулировать натяжение

Генератор

Ключи: 14 - 17, 12 - 14

»

4

0,12

0,11

4.2.1.103

Испытание двигателя















Установить двигатель на стенд, залить масло, испытать двигатель согласно инструкции и сдать ОТК

Двигатель

Стенд

»

5

2,69

2,42

4.2.1.104

Снять двигатель















Снять двигатель со стенда и установить на площадку готовой продукции

Двигатель

Электротельфер, захват

Слесарь

2

3,04

2,73



Итого по 4.2.1









20,79

18,80

4.2.2. СБОРКА СЦЕПЛЕНИЯ

4.2.2.1

Собрать нажимные рычаги

Рычаги

-

Слесарь

3

0,19

0,17

4.2.2.2

Собрать сцепление















Установить нажимной диск в тиски, установить рычаги, пружины кожух и закрепить. Отбалансировать диск сцепления

Сцепление

Тиски, гайковерт, сменная головка 12, плоскогубцы 175, молоток A3, индикатор

»

4

1,03

0,93



Итого по 4.2.2









1,22

1,10

4.2.3. СБОРКА КОРОБКИ ПЕРЕДАЧ И ЕЕ УЗЛОВ



Сборка узлов коробки передач













4.2.3.1

Собрать первичный вал















Детали перед сборкой продуть сжатым воздухом, установить вал на подставку, выпрессовать и запрессовать маслоотводную трубку и подшипник. Завернуть гайку и раскрепить ее в паз вала

Первичный вал

Шланг с наконечником, пресс, подставка, оправка, ключ специальный, кернер 2, молоток A3

Слесарь

4

0,08

0,07

4.2.3.2

Собрать крышку заднего подшипника первичного вала















Установить крышку на подставку, перепрессовать

Крышка заднего подшипника первичного вала

Верстак, подставка, оправка, молоток A3

»

4

0,04

0,04

4.2.3.3

Собрать промежуточный вал















Установить, в вал шпонки и напрессовать шестерни, напрессовать подшипник и установить упорное кольцо

Промежуточный вал

Верстак, молоток A3, подставка, оправка, пресс

»

4

0,14

0,13

4.2.3.4

Собрать вторичный вал















Установить вал в подставку и закрепить. Установить на вал втулки, шестерни и синхронизаторы. Напрессовать подшипник и установить упорное кольцо

Вторичный вал

Верстак, подставка, молоток, оправка

»

4

0,24

0,23

4.2.3.5

Собрать крышку заднего подшипника вторичного вала















Установить крышку на подставку и запрессовать сальник. Вставить ведомый вал спидометра, завернуть колпачок, установить крышку сменных шестерен, завернуть болты крепления и зашплинтовать

Крышка заднего подшипника вторичного вала

Верстак, подставка, молоток A3, оправка, ключ 10×12

»

4

0,06

0,05

4.2.3.6

Собрать верхнюю крышку коробки передач















Установить крышку на приспособление и закрепить. Установить в крышку шарики фиксаторов, штоки. Зашплинтовать опорные винты вилок. Установить в крышку заглушки штоков. Установить в крышку поводок и закрепить

Верхняя крышка коробки передач

Приспособление, оправка, ключ 10 - 12, молоток A3, плоскогубцы 150

Слесарь

4

0,36

0,32

4.2.3.7

Собрать муфту выключения сцепления















Установить муфту на пресс и запрессовать подшипник

Муфта выключения сцепления

Пресс, оправка

»

4

0,03

0,03



Механизм дистанционного переключения передач













4.2.3.8

Собрать картер механизма















Установить собранный узел фиксатора выбора передач в картер и завернуть установочный болт. Ввернуть в картер пробки

Картер механизма

Верстак, ключ 12 - 14, молоток А2

»

4

0,06

0,05

4.2.3.9

Собрать вал переключения передач















Установить на вал шпонку, рычаг переключения передач. Завернуть болт и зашплинтовать

Вал переключения передач

Верстак, тиски, молоток А2, ключ специальный, плоскогубцы 150

»

4

0,04

0,04

4.2.3.10

Собрать механизм















Установить в картер вал переключения, рычаг и закрепить, установить шток вилки, головку штока и закрепить. Установить крышку и завернуть болты крепления

Механизм

Оправка, ключ, плоскогубцы 150, пневмогайковерт, сменная головка 12

»

4

0,14

0,13



Масляный насос коробки передач













4.2.3.11

Собрать ведущую шестерню с валиком















Установить в валик шпонку и. запрессовать шестерню

Ведущая шестерня

Верстак, молоток А2, оправка

»

3

0,02

0,02

4.2.3.12

Собрать масляный насос















Продуть детали сжатым воздухом, установить корпус в приспособление. Установить шестерни в корпус, установить основание и завернуть болты крепления. Установить клапан и завернуть пробку

Масляный насос

Верстак, приспособление, пневмогайковерт, сменная головка 17, ключ 17 - 19, плоскогубцы 150

»

3

0,08

0,07

4.2.3.13

Испытать масляный насос КП















Установить масляный насос на стенд, испытать

Масляный насос

Стенд

»

3

0,05

0,04



Общая сборка коробки передач













4.2.3.14

Установить картер КП















Установить картер КП на стенд и продуть сжатым воздухом

Картер КП

Стенд, электротельфер, захват

»

2

0,02

0,02

4.2.3.15

Собрать картер коробки передач















Установить крышки люков и заборника, завернуть болты крепления

Картер коробки передач

Пневмогайковерт, сменная головка 14

Слесарь

4

0,08

0,07

4.2.3.16

Установить промежуточный вал















Установить промежуточный вал в картер и запрессовать подшипник. Установить упорную шайбу и завернуть болты крепления

Промежуточный вал

Молоток A3, оправка, пневмогайковерт, сменная головка 17, плоскогубцы 150

»

4

0,10

0,09

4.2.3.17

Установить блок шестерен заднего хода















Установить в картер блок шестерен заднего хода, запрессовать ось. Установить крышку подшипника промежуточного вала и завернуть болты крепления

Блок шестерен, заднего хода

Молоток A3, оправка, пневмогайковерт, сменная головка 17

»

4

0,08

0,07

4.2.3.18

Установить вторичный вал















Установить вторичный вал в картер и запрессовать задний подшипник

Вторичный вал

Молоток A3, оправка

»

4

0,06

0,05



Установить крышку подшипника и фланец вторичного вала













4.2.3.19

Установить на вал шестерню привода спидометра, крышку подшипника, фланец, пружину тарельчатую, завернуть болты крепления фланца, зашплинтовать гайку

Крышка подшипника и фланец вторичного вала

Молоток А5, оправка, пневмогайковерт, сменная головка 17, плоскогубцы 150

»

4

0,09

0,08

4.2.3.20

Установить первичный вал















Установить первичный вал в картер коробки передач. Установить крышку первичного вала и завернуть болты крепления

Первичный вал

Молоток A3, пневмогайковерт, сменная головка 14, плоскогубцы 150

»

4

0,10

0,09

4.2.3.21

Установить масляный насос















Установить насос, завернуть болты крепления и зашплинтовать

Масляный насос

Пневмогайковерт, сменная головка 14, плоскогубцы 150

»

2

0,06

0,05

4.2.3.22

Установить картер сцепления















Установить на картер сцепления крышки люков и завернуть болты крепления, установить картер сцепления

Картер сцепления

Пневмогайковерт, сменные головки: 12, 22, плоскогубцы 150

»

3

0,11

0,12

4.2.3.23

Установить вилку выключения сцепления















Установить вал и вилку выключения сцепления, завернуть стяжной болт вилки

Вилка выключения сцепления

Ключ 14 - 17, молоток A3

»

3

0,06

0,04

42324

Установить муфту выключения сцепления















Установить муфту выключения сцепления и пружину. Ввернуть в муфту шланг смазки

Муфта выключения

Плоскогубцы 150, ключ 12 - 14

»

3

0,05

0,04

4.2.3.25

Установить верхнюю крышку















Установить крышку и завернуть болты крепления

Верхняя крышка

Пневмогайковерт, сменная головка 14

Слесарь

3

0,10

0,09

4.2.3.26

Установить механизм дистанционного управления















Остановить механизм на коробку передач и завернуть гайки

Механизм дистанционного управления

Пневмогайковерт, сменная головка 17

»

4

0,05

0,04

4.2.3.27

Испытание КП















Установить коробку передач на стенд, залить масло и произвести испытание согласно ТУ

КП

Испытательный стенд, электротельфер, захват

»

4

0,39

0,35



Итого по 4.2.3









2,69

2,42

4.2.4. СБОРКА КАРДАННОГО ВАЛА

4.2.4.1

Собрать карданный вал















Установить в вилки крестовины, подшипники, установить крышки и завернуть болты. Установить скользящую вилку на карданный вал и завернуть гайку сальника

Карданный вал

Верстак, молоток A3, пневмогайковерт, сменная головка 12, ключ специальный

Слесарь

3

0,35

0,31

4.2.4.2

Отбалансировать карданный вал в сборе

Карданный вал

Балансировочный станок

»

5

0,31

0,28



Итого по 4.2.4









0,66

0,59

4.2.5. СБОРКА ЗАДНЕГО МОСТА И ЕГО УЗЛОВ



Сборка узлов заднего моста













4.2.5.1

Собрать крышку картера подшипников ведущей шестерни















Обдуть собираемые детали сжатым воздухом, установить крышку картера на подставку и запрессовать сальник. Надеть на крышку маслоуловитель барабана ручного тормоза

Крышка картера

Верстак слесарный, шланг резиновый с наконечником, подставка, ключ 12 - 14

Слесарь

4

0,06

0,05

4.2.5.2

Собрать картер подшипников с наружными обоймами подшипников















Обдуть собираемые детали сжатым воздухом. Установить картер подшипников на пресс и запрессовать обоймы в картер подшипников

Картер подшипников

Верстак слесарный, шланг резиновый с наконечником, пресс гидравлический, подставка, оправка

»

4

0,04

0,04

4.2.5.3

Собрать ведущую шестерню















Обдуть собираемые детали сжатым воздухом. Установить на пресс ведущую шестерню и запрессовать подшипники. Установить стопорное кольцо заднего подшипника

Ведущая шестерня

Верстак слесарный, шланг резиновый с наконечником, пресс гидравлический, подставка, оправка, клещи

»

4

0,07

0,07

4.2.5.4

Собрать шестерню ведущую с подшипниками и картером подшипников в сборе















Установить картер подшипников ведущей шестерни заднего моста в сборе в тиски и закрепить. Надеть на вал распорную втулку, маслоотражатель, установить в картер ведущую шестерню подшипников и крышку картера подшипников, завернуть болты крепления крышки. Установить фланец карданного вала, завернуть гайку крепления и зашплинтовать

Ведущая шестерня с подшипниками

Верстак слесарный, тиски, ключ динамометрический, сменная головка, ключ 17 - 19, оправка, молотки: A3, А2, клещи, медная оправка, банка с маслом, подставка

Слесарь

4

0,25

0,23

4.2.5.5

Собрать дифференциал















Установить чашки дифференциала в сборе в приспособление. Обдуть детали сжатым воздухом. Смазать трансмиссионным маслом и установить шестерни полуосей и сателлиты, прокладки в чашку дифференциала. Установить вторую чашку. Вставить болты, завернуть гайки и закрепить. Запрессовать подшипники, нагретые в масле, на чашки, зачистить место для номера и выбить номер

Дифференциал

Верстак слесарный, приспособление, гайковерт, сменная головка 19, шланг резиновый с наконечником, банка с маслом, поддержка, оправка, молотки: A3, А4, вороток, плоскогубцы 150, кернер 3, подставка

»

4

0,38

0,34

4.2.5.6

Собрать редуктор















Установить картер редуктора в сборе на стенд и закрепить, ввернуть шпильки, снять крышки дифференциала, установить дифференциал, установить крышки на картер. Завернуть гайки крепления и зашплинтовать. Отрегулировать затяжку подшипников дифференциала. Установить ведущую шестерню с картером подшипников в сборе и завернуть гайки крепления, подсобрать и установить ограничитель деформации в картер редуктора

Редуктор

Электротельфер, захват, стенд, шпильковерт, шланг резиновый с наконечником, пневмогайковерт, сменные головки: 30, 14, подвеска, ключ 27 - 30, ключ специальный динамометрический, оправка, молоток А2, вороток Г-образный

»

4

0,53

0,48

4.2.5.7

Отрегулировать зацепление шестерен главной передачи















Отрегулировать зацепление шестерен главной передачи согласно техническим условиям

Зацепление шестерен главной передачи



»

4

0,15

0,13

4.2.5.8

Собрать крышки с сальниками ступиц















Обдуть сжатым воздухом крышку сальника ступицы. Установить на подставку крышку и запрессовать сальник в сборе

Крышки с сальниками ступиц

Верстак слесарный, шланг резиновый с наконечником, подставка, оправка, молоток A3

Слесарь

4

0,07

0,06

4.2.5.9

Собрать ступицы задних колес с тормозными барабанами, подшипниками и сальниками в сборе















Установить ступицу заднего колеса в сборе с тормозным барабаном на подставку, запрессовать наружные кольца подшипников, установить подшипник крышки сальника в сборе и завернуть болты. Установить прокладку маслоуловителя, маслоуловитель и завернуть болты

Ступицы задних колес

Электротельфер, пневмогайковерт, сменные головки: 17, 24, верстак специальный, ветошь, набор щупов № 3, штангенциркуль 0,1 - 125

»

4

0,54

0,48

4.2.5.10

Собрать тормозные камеры















Продуть детали сжатым воздухом, установить в корпус шток, пружину. Завернуть гайку и вилку. Установить на корпус диафрагму, крышку и затянуть хомутик

Тормозные камеры

Верстак, шланг с наконечником, приспособление, ключ 12 - 14, пневмогайковерт, сменная головка 14

»

3

0,25

0,23

4.2.5.11

Собрать картер заднего моста















Установить картер заднего моста на стенд. Установить крышку картера и завернуть болты крепления. Ввернуть конические пробки. Запрессовать сальник в кожух полуоси. Запрессовать ограничители ведущих шестерен колёсной передачи

Картер заднего моста

Электротельфер, подвеска, стенд, шланг резиновый с наконечником, пневмогайковерт, сменная головка 14, Г-образный ключ с наружным квадратом 19×19, оправка, молоток A3

»

4

0,26

0,24



Общая сборка заднего моста













4.2.5.12

Установить картер заднего моста















Установить картер заднего моста с кожухами полуосей на пост сборки, ввернуть шпильки в картер, установить прокладку

Картер заднего моста

Шпильковерт

»

4

0,24

0,22

4.2.5.13

Установить редуктор















Установить на шпильки картера редуктор в сборе и навернуть гайки

Редуктор

Электротельфер, подвески, пневмогайковерт, сменная головка 22, ключ 19 - 22

»

4

0,24

0,22

4.2.5.14

Установить кронштейны тормозных камер и разжимные кулаки















Установить кронштейны тормозных камер на суппорты и закрепить установить разжимные кулаки, регулировочные рычаги, завернуть болты и ввернуть масленки

Кронштейны тормозных камер и разжимные кулаки

Ключи: 11 - 14, 14 - 17, 19 - 22, молоток A3, набор щупов

Слесарь

5

0,40

0,37

4.2.5.15

Установить тормозные колодки















Установить тормозные колодки в сборе. Установить в колодки ролики и закрепить. Установить оси колодок, колодки и стяжные пружины

Тормозные колодки

Верстак слесарный, молоток A3, клещи, ключ 14 - 17, плоскогубцы 150

»

5

0,24

0,22

4.2.5.16

Установить ступицы в сборе с тормозными барабанами и чашки колесной передачи















Установить ступицы в сборе на кожух полуоси. Установить распорные кольца, подшипники, чашки колесной передачи внутренние, завернуть гайки крепления на болты и зашплинтовать. Отрегулировать затяжку подшипников. Установить защитные щитки заднего тормоза и завернуть болты

Ступицы в сборе

Стенд, электротельфер, подвеска, молоток A3, верстак слесарный

»

5

0,56

0,51

4.2.5.17

Установить колесную передачу















Установить сателлиты с подшипниками в чашки колесной передачи, вставить оси сателлитов и застопорить болтами. Установить наружные чашки и застопорить болтами. Установить полуоси заднего моста и шестерню ведущую с прокладкой. Установить крышки колесной передачи, завернуть болтами и зашплинтовать. Надеть прижимы, болты ступицы и завернуть гайки крепления колеса

Колесная передача

Пневмогайковерт, сменные головки: 12, 14, 22, клещи, молоток A3, ключ специальный 32, шприц рычажно-плунжерный

»

4

0,68

0,61

4.2.5.18

Установить тормозные камеры















Установить тормозные камеры в кронштейны и завернуть гайки крепления. Соединить вилки с регулировочными рычагами, вставить пальцы и зашплинтовать. Отрегулировать тормоза

Тормозные камеры

Ключ 22 - 24, молоток A3, плоскогубцы 150

»

5

0,24

0,22

4.2.5.19

Испытать задний мост















Установить задний мост на стенд и произвести испытание согласно ТУ, снять задний мост

Задний мост

Стенд для испытания

»

4

0,37

0,33

4.2.5.20

Установить рессоры















Установить в гнезда стенда стремянки, установить накладки задних рессор, дополнительные и задние рессоры, установить на стремянки пластины и завернуть гайки стремянок

Рессоры

Стенд для сборки рессор с задним мостом, электротельфер, захват для транспортировки заднего моста, пневмогайковерт, сменная головка 30

Слесарь

4

0,59

0,54

4.2.5.21

Снять задний мост















Снять задний мост со стенда

Задний мост

Электротельфер

»

2

0,05

0,04



Итого по 4.2.5









6,21

5,63

4.2.6. СБОРКА ПЕРЕДНЕЙ ОСИ И ЕЕ УЗЛОВ



Сборка узлов передней оси













4.2.6.1

Собрать крышки сальников ступиц















Обдуть сжатым воздухом собираемые детали, установить крышку на подставку и запрессовать сальник

Крышки сальников ступиц

Верстак, шланг с наконечником, подставка, молоток A3, оправка

Слесарь

4

0,04

0,04

4.2.6.2

Собрать ступицы с тормозными барабанами















Установить ступицу на подставку и запрессовать наружные кольца подшипников. Установить внутренний подшипник, крышку сальника и завернуть болты крепления. Установить тормозной барабан, вставить болты и завернуть гайки крепления

Ступицы с тормозными барабанами

Пресс, оправка, емкость со смазкой, отвертка Б250×1,4, пневмогайковерт, сменная головка 24

»

4

0,44

0,40

4.2.6.3

Собрать продольные рулевые тяги















Установить рулевую тягу в тиски и закрепить. Вставить в тягу ограничитель, пружину, сухари, шаровой палец, завернуть пробку и зашплинтовать. Установить на шаровой палец уплотнитель, защитный кожух и затянуть ленты хомутов, завернуть маслёнку и смазать шаровой палец. Снять продольную рулевую тягу с тисков

Продольные рулевые тяги

Верстак, тиски, емкость со смазкой, ключ специальный, молоток A3, плоскогубцы 150, ключ 9 - 11

»

4

0,17

0,15

4.2.6.4

Собрать тягу рулевой трапеция















Собрать наконечники рулевой тяги из деталей, установить тягу в тиски и закрепить. Навернуть наконечники на тягу и затянуть стяжные болты

Тяга рулевой трапеции

Верстак, тиски, емкость со смазкой, ключ специальный, ключ 14 - 17

»

4

0,24

0,22

4.2.6.5

Собрать тормозные камеры















Продуть детали сжатым воздухом. Установить в корпус шток, пружину, завернуть гайку и вилку, установить на корпус диафрагму, крышку и затянуть хомутик

Тормозные камеры

Верстак, шланг с наконечником, ключи: 12 - 14, 17 - 19

»

4

0,24

0,22



Общая сборка передней оси













4.2.6.6

Установить балку передней оси на стенд















Зацепить балку захватом и установить на стенд

Балка передней оси

Электротельфер, захват, стенд

Слесарь

4

0,04

0,04

4.2.6.7

Установить поворотные кулаки















Установить на балку шайбы установочные, упорные подшипники, поворотные кулаки и шкворни. Установить распорные втулки, уплотнительные кольца, шайбы защитные и замковые, завернуть гайки и запрессовать заглушки шкворней

Поворотные кулаки

Щуп, молотки: A3, А5, ключ специальный 55, оправка

»

4

055

0,23

4.2.6.8

Установить рычаги поворотных куланов















Установить шпонки в рычаги. Установить рычаги в поворотные кулаки, завернуть гайки и зашплинтовать, установить рычаги рулевой трапеции

Рычаги поворотных кулаков

Молоток A3, ключ специальный 55, плоскогубцы 150

»

4

0,22

0,20

4.2.6.9

Установить тормозные колодки и разжимные кулаки















Установить на фланцы поворотных кулаков суппорты, закрепить болтами и гайками. Установить разжимные кулаки в кронштейны, установить на разжимные кулаки регулировочные рычаги и закрепить. Установить оси, колодки и стяжные пружины

Тормозные колодки и разжимные кулаки

Молоток A3, ключ специальный 38, плоскогубцы 50, ключ 12 - 14

»

4

0,47

0,42

4.2.6.10

Установить ступицы с тормозными барабанами















Заполнить полости ступиц смазкой и установить их на поворотные кулаки, напрессовать подшипники, завернуть гайки и контргайки, отрегулировать затяжку подшипников. Установить крышки ступиц и завернуть болты крепления

Ступицы с тормозными барабанами

Емкость со смазкой, ключ специальный

»

4

0,40

0,38

4.2.6.11

Установить болты ступиц и пружины крепления колес















Установить болты и зашплинтовать. Установить прижимы колес на болты и навернуть гайки болтов

Болты ступиц, прижимы крепления колес

Молоток A3, плоскогубцы 150

»

4

0,23

0,21

4.2.6.12

Отрегулировать углы поворота и схождения колес















Установить шаблон и отрегулировать угол поворота колес. Установить тягу рулевой трапеции и продольную рулевую тягу, завернуть гайки и зашплинтовать. Отрегулировать схождение колес

Колеса

Шаблон, ключи: 19 - 22, 27 - 30, плоскогубцы 150, линейка ГАРО

»

4

0,24

0,22

4.2.6.13

Установить тормозные камеры















Установить тормозные камеры на кронштейны и завернуть гайки крепления, соединить вилку штоков с регулировочными рычагами, вставить пальцы и зашплинтовать

Тормозные камеры

Ключ 19 - 22, молоток A3, плоскогубцы 150

Слесарь

4

0,10

0,09

4.2.6.14

Отрегулировать тормоза















Подсоединить сжатый воздух к тормозным камерам и произвести регулировку тормозов согласно ТУ

Тормоза

Шланг с наконечником, щуп

»

4

0,17

0,15

4.2.6.15

Снять переднюю ось















Снять переднюю ось со стенда

Передняя ось

Электротельфер, захват

»

2

0,07

0,06

4.2.6.16

Установить рессоры















Установить на стенд рессоры, установить на рессоры собранную переднюю ось, стремянки, накладки, сжать рессоры и завернуть гайки стремянок

Рессоры

Стенд для установки, электротельфер, захват, пневмогайковерт, сменная головка 30

»

3

0,32

0,10



Итого по 4.2.6









3,64

3,13

4.2.7. СБОРКА РУЛЕВОГО УПРАВЛЕНИЯ И ГИДРОУСИЛИТЕЛЯ



Сборка гидроусилителя рулевого управления и рулевой колонки













4.2.7.1

Собрать корпус шарниров















Остановить корпус шарниров в тиски. Установить в корпус шарниров распределителя сухари, шаровые пальцы, пружины, завернуть пробки и застопорить

Корпус шарниров

Тиски, ключ специальный, отвертка А240×1,4

Слесарь

4

0,11

0,10

4.2.7.2

Собрать золотник с корпусом















Вставить в корпус уплотнительные кольца, золотник и запорное кольцо

Золотник с корпусом

Отвертка Б150×0,7

»

4

0,14

0,12

4.2.7.3

Собрать корпус золотника с корпусом шарниров















Соединить корпус золотника с корпусом шарниров и завернуть болты крепления. Установить шарик, пружину и завернуть пробки. Установить крышку и завернуть болты крепления. Установить в шаровые пальцы уплотнители. Установить защитные кожухи и затянуть ленты хомутов

Корпус золотника с корпусом шарниров

Ключ 12 - 14, отвертка Б200×1,0, ключ специальный, ключ 10 - 12, плоскогубцы 180

»

4

0,14

0,12

4.2.7.4

Собрать поршень гидроусилителя















Напрессовать поршень на шток, завернуть гайку и зашплинтовать. Установить на поршень компрессионные кольца

Поршень гидроусилителя

Верстак, тиски, молоток A3, оправка, ключ 19 - 22, плоскогубцы 150

»

4

0,09

0,08

4.2.7.5

Собрать верхнюю головку штока со втулками















Вставить втулку в отверстие штока гидроусилителя рулевого управления и запрессовать, завернуть гайку на резьбовой конец втулки

Верхняя головка штока со втулками

Подставка, молоток A3, оправка, ключ специальный

»

4

0,05

0,04

4.2.7.6

Собрать цилиндр с поршней















Вставить шток в сборе с поршнем и пробкой уплотнительной в полость цилиндра и установить стопорное кольцо. Установить ограничительную шайбу на уплотнительную пробку и завернуть болты

Цилиндр с поршнем

Верстак, отвертка Б150×0,5, ключ 10 - 12

Слесарь

4

0,05

0,04

4.2.7.7

Собрать гидроусилитель с распределителем















Установить цилиндр гидроусилителя в тиски. Установить головку гидроусилителя, защитную муфту и затянуть стяжную ленту, установить переднюю пробку с уплотнительным кольцом и ввернуть распределитель в силовой цилиндр

Гидроусилитель с распределителем

Тиски, верстак, плоскогубцы 150, ключ специальный

»

4

0,16

0,14

4.2.7.8

Испытать гидроусилитель















Залить масло и испытать гидроусилитель на стенде согласно инструкции

Гидроусилитель

Стенд

»

4

0,25

0,23

4.2.7.9

Установить трубопроводы















Установить трубопроводы на гидроусилитель и закрепить

Трубопроводы

Ключи: 19 - 22, 27 - 30, молоток A3, плоскогубцы 150

Слесарь

4

0,11

0,10

4.2.7.10

Собрать рулевую колонку















Запрессовать втулку в кожух рулевой колонки. Собрать карданный шарнир и игольчатые подшипники вилок кардана, запрессовать шлицевую втулку в кожух и установить пружину. Установить вал рулевой колонки на верстак и закрепить. Собрать вал рулевой колонки и отрегулировать осевой зазор. Снять рулевую колонку в сборе с тисков

Рулевая колонка

Молоток, оправка, ключ 12 - 14



4

0,52

0,47



Сборка рулевого управления













4.2.7.11

Собрать боковую крышку















Установить крышку на подставку и запрессовать игольчатый подшипник

Боковая крышка

Пресс, подставка, оправка

»

4

0,04

0,04

4.2.7.12

Собрать сектор















Установить сектор в тиски и закрепить. Вставить в сектор опорную шайбу, регулировочный винт и завернуть запорную гайку. Отрегулировать осевой люфт регулировочного винта

Сектор

Тиски, ключ специальный

»

4

0,06

0,05

4.2.7.13

Собрать сектор с боковой крышкой















Установить сектор рулевого управления в тиски и закрепить. Навернуть на регулировочный винт боковую крышку и гайку

Сектор с боковой крышкой

Тиски, отвертка Б175×0,7, ключ 17 - 19

»

4

0,07

0,06

4.2.7.14

Собрать винт с внутренними кольцами подшипников















Установить на узел: винт - гайка - рейка подшипники и запрессовать до упора

Винт с внутренними кольцами подшипников

Пресс, подставка, оправка

Слесарь

4

0,03

0,03

4.2.7.15

Собрать картер с подшипниками















Установить картер на подставку пресса и запрессовать подшипники

Картер с подшипниками

То же

»

4

0,05

0,05

4.2.7.16

Собрать нижнюю крышку с наружным кольцом подшипника















Установить крышку на подставку и запрессовать наружное кольцо подшипника

Нижняя крышка с наружным кольцом подшипника



»

4

0,02

0,02

4.2.7.17

Установить в картер узел: винт - гайка - рейка















Установить картер и закрепить; установить в картер узел: винт - гайка - рейка. Установить регулировочные прокладки, нижнюю крышку, завернуть болты крепления и отрегулировать

Узел: винт - гайка - рейка

Молоток A3, набор щупов № 1, ключ 12 - 14

»

4

0,08

0,07

4.2.7.18

Установить сектор в сборе















Установить сектор в сборе в картер и завернуть болты крепления крышки, отрегулировать зацепление сектора с рейкой

Сектор в сборе

Пневмогайковерт, сменная головка 14, ключ 17 - 19, отвертка Б175×0,7

»

4

0,09

0,08

4.2.7.19

Установить в картер сальники и нижнюю пробку















Напрессовать в картер сальники до упора, завернуть в картер сливную пробку

Сальники, нижняя пробка

Подставка, молоток A3, оправка, ключ 12 - 14

»

4

0,04

0,04

4.2.7.20

Испытать механизм рулевого управления















Залить в картер масло и произвести испытание согласно ТУ

Механизм рулевого управления

Стенд для испытания

»

4

0,13

0,12



Итого по 4.2.7









2,23

2,00

4.2.8. ОБЩАЯ СБОРКА АВТОМОБИЛЯ ИЗ УЗЛОВ И АГРЕГАТОВ

4.2.8.1

Установить раму на линию сборки















Зацепить раму захватом и установить на линию сборки

Рама

Электротельфер, захват

Слесарь

1

0,07

0,06

4.2.8.2

Установить подвески глушителя















Установить подвески глушителя на лонжерон, вставить болты и завернуть гайки

Подвески глушителя

Пневмогайковерт, сменная головка 17, ключ 14 - 17

Слесарь

2

0,09

0,08

4.2.8.3

Установить кронштейны топливного бака и аккумуляторных батарей















Установить кронштейны, вставить болты и завернуть гайки

Кронштейны топливного бака

Бородок Ф8, молоток A3, пневмогайковерт, сменные головки: 22, 19

»

2

0,27

0,24

4.2.8.4

Установить кронштейны топливного бака дополнительного















Установить кронштейны, вставить болт и завернуть гайки

Кронштейны бака

Бородок Ф8, молоток A3, пневмогайковерт, сменная головка 22

»

2

0,10

0,09

4.2.8.5

Установить дополнительные буферы передних рессор















Установить подсобранные буферы на кронштейны, вставить болты и завернуть гайки

Дополнительные буферы передних рессор

Пневмогайковерт, сменная головка 17, ключ 10 - 12

»

2

0,10

0,09

4.2.8.6

Установить усилитель выключения сцепления















Установить и закрепить усилитель

Усилитель выключения сцепления

Пневмогайковерт, сменная головка 17, ключ 14 - 17

»

3

0,10

0,08

4.2.8.7

Установить кронштейны запасного колеса и валика защелки















Установить кронштейны, вставить болты и завернуть гайки крепления

Кронштейны

Пневмогайковерт, сменная головка 17

»

2

0,14

0,13

4.2.8.8

Установить держатель запасного колеса















Установить держатель запасного колеса, завернуть гайки крепления

Держатель запасного колеса

Ключ 17 - 19

»

2

0,08

0,07

4.2.8.9

Установить рычаг промежуточный

привода ручного тормоза с кронштейном в сборе















Установить рычаг промежуточный привода ручного тормоза с кронштейном в сборе

Рычаг промежуточный

Пневмогайковерт, сменная головка 17, ключ 14 - 17

»

3

0,11

0,10

4.2.8.10

Установить кронштейн привода ручного тормоза















Собрать промежуточный рычаг привода ручного тормоза, установить кронштейн на лонжерон, вставить болты и завернуть гайки

Кронштейн привода ручного тормоза

Пневмогайковерт, сменная головка 14

»

2

0,10

0,09

4.2.8.11

Установить хомуты воздушных баллонов















Установить прокладки, хомуты, вставить болты и завернуть гайки крепления

Хомуты воздушных баллонов

Пневмогайковерт, сменная головка 17, ключ 17 - 19

Слесарь

2

0,21

0,19

4.2.8.12

Установить кронштейны крепления оболочки троса привода жалюзи















Установить кронштейн, вставить болты и завернуть гайки

Кронштейн крепления

Пневмогайковерт, сменная головка 11

»

2

0,04

0,04

4.2.8.13

Установить переднюю ось















Зацепить переднюю ось захватом и установить ее в кронштейны передних рессор. Установить рессорные пальцы и затянуть стяжные болты. Установить распорные втулки, задние кронштейны рессор и затянуть стяжные болты

Передняя ось

Электротельфер, захват, молоток A3, пневмогайковерт, сменные головки: 19, 24

»

4

0,37

0,33

4.2.8.14

Установить амортизаторы















Установить амортизаторы, шайбы завернуть гайки крепления и зашплинтовать

Амортизаторы

Пневмогайковерт, сменная головка 30, молоток A3

»

3

0,24

0,22

4.2.8.15

Установить передний бампер и переднюю буксирную вилку















Установить бампер в сборе, вставить болты и завернуть гайки. Установить переднюю буксирную вилку вставить болты, завернуть гайки и зашплинтовать

Передний бампер, передняя буксирная вилка

Пневмогайковерт, сменные головки: 30, 17, молоток A3

»

3

0,39

0,36

4.2.8.16

Установить тормозной кран и тягу привода тормозного крана















Установить тормозной кран, вставить болты и завернуть третью и четвертую гайки, установить тягу привода и закрепить. Установить провода на клеммы выключателя сигнала «стоп» и закрепить. Установить промежуточный кронштейн тяги привода включения тормозного крана, вставить болты и завернуть гайки

Тормозной кран, тяга привода

Пневмогайковерт, сменные головки: 17, 12, ключи: 9 - 11, 14 - 17, молоток A3

»

5

0,28

0,25

4.2.8.17

Установить воздушные баллоны















Установить воздушные баллоны, закрепить хомуты (с подсборкой воздушных баллонов)

Воздушные баллоны

Пневмогайковерт, сменная головка 14, ключ 14 - 17

»

3

0,32

0,29

4.2.8.18

Установить кронштейн привода сцепления с рычагами в сборе















Установить кронштейн привода сцепления на лонжерон, вставить болты и завернуть гайки

Кронштейн привода сцепления

Пневмогайковерт, сменная головка 14, ключ 14 - 17

»

3

0,08

0,07

4.2.8.19

Установить датчик давления воздуха















Установить кронштейн и датчик давления воздуха на раму и закрепить болтами, подсоединить провода

Датчик давления воздуха

Пневмогайковерт, сменная головка 17, отвертка Б150×0,5

Слесарь

3

0,06

0,05

4.2.8.20

Установить воздухопроводы















Подсобрать воздухопроводы с арматурой, установить и закрепить

Воздухопроводы

Ключи: 10 - 12, 17 - 19, 24 - 27

»

4

1,32

1,18

4.2.8.21

Установить рычаг















Установить рычаг привода включения сцепления, пружину оттяжную

Рычаг привода

Плоскогубцы

»

3

0,06

0,05

4.2.8.22

Установить клапан усилителя выключения сцепления с тягой















Установить клапан и закрепить. Соединять с рычагом управления и усилителем

Клапан усилителя с тягой

Ключ 17 - 19, молоток A3

»

3

0,12

0,11

4.2.8.23

Установить задний мост















Зацепить задний мост захватом и установить в кронштейны задних рессор. Установить рессорные пальцы и закрепить. В задние кронштейны установить распорные втулки. Вставить болты и завернуть гайки. Подсоединить шланги к тормозным камерам. Установить масленки в пальцы рессор

Задний мост

Молоток A3, пневмогайковерт, сменные головки: 19, 24, ключи: 9 - 11, 22 - 24

»

4

0,69

0,63

4.2.8.24

Установить ручной тормоз















Установить на задний мост ручной тормоз и болты для крепления карданного вала

Ручной тормоз

Ключ 17 - 19

»

4

0,24

0,22

4.2.8.25

Установить карданный вал















Установить карданный вал и соединить с фланцами заднего моста и коробки передач. Вставить болты и завернуть гайки

Карданный вал

Пневмогайковерт, сменная головка 17

»

4

0,50

0,45

4.2.8.26

Установить тяги привода ручного тормоза















Установить тяги привода ручного тормоза и тормоза прицепа. Соединить вилки с рычагами, вставить пальцы и зашплинтовать

Тяги привода ручного тормоза

Молоток A3, ключ 17 - 19

»

4

0,14

0,13

4.2.8.27

Установить тягу ручного привода тормоза прицепа















Установить и закрепить тягу

Тяга ручного привода тормоза прицепа

Молоток A3, ключ 17 - 19

»

4

0,12

0,11

4.2.8.28

Установить тросы привода ручного тормоза















Установить тросы привода ручного тормоза и подсоединить вилки тросов к рычагам. Установить клеммы и закрепить

Тросы привода ручного тормоза

Ключи: 12 - 14, 22 - 24, молоток A3

»

4

0,19

0,17

4.2.8.29

Установить подушки опоры двигателя и опоры двигателя















Установить подушки в кронштейны и закрепить. Установить боковые опоры двигателя, закрепить опоры болтами и гайками

Подушки опоры двигателя, опоры

Пневмогайковерт, сменная головка 19, плоскогубцы 175

Слесарь

3

0,14

0,13

4.2.8.30

Установить буксирный прибор















Установить корпус буксирного прибора на раму. Завернуть болты крепления и зашплинтовать. Установить крюк буксирный и завернуть гайку

Буксирный прибор

Пневмогайковерт, сменная головка 30, молоток A3, ключ специальный 55

»

3

0,28

0,25

4.2.8.31

Установить буксирную вилку















Установить буксирную вилку на раму, завернуть болты крепления

Буксирная вилка

Ключ 27 - 30

»

2

0,14

0,13

4.2.8.32

Установить пружину стопорную и палец передней буксирной вилки















Установить пружину и закрепить. Установить палец буксирной вилки в сборе и завернуть болты

Пружина, палец

Пневмогайковерт, сменная головка 14, молоток A3, ключ 10 - 12

»

2

0,07

0,06

4.2.8.33

Установить кронштейн оттяжной пружины тяги привода сцепления















Установить кронштейн и завернуть болты крепления

Кронштейн оттяжной пружины

Пневмогайковерт, сменная головка 11

»

2

0,05

0,04

4.2.8.34

Установить кронштейн упора-ограничителя кабины















Установить кронштейн и завернуть болты крепления

Кронштейн упора-ограничителя

Пневмогайковерт, сменная головка 19, молоток A3, бородок

»

2

0,07

0,06

4.2.8.35

Установить валик привода тормоза















Установить валик, рычаги привода тормоза и закрепить

Валик привода тормоза

Пневмогайковерт, сменная головка 14, молоток A3

»

4

0,09

0,08

4.2.8.36

Установить рулевой механизм















Установить рулевой механизм в сборе в кронштейн и закрепить

Рулевой механизм

Пневмогайковерт, сменные головки: 22, 24, молоток A3

»

4

0,10

0,09

4.2.8.37

Установить гидроусилитель рулевого управления















Установить рулевую сошку и закрепить. Установить гидроусилитель и закрепить. Соединить гидроусилитель с сошкой и продольной рулевой тягой, завернуть гайки и зашплинтовать

Гидроусилитель

Молоток A3, ключ специальный 50, пневмогайковерт, сменные головки: 14, 30

»

4

0,26

0,24

4.2.8.38

Установить разобщительный кран и соединительную головку















Установить кронштейн штепсельной розетки и завернуть болты крепления. Установить разобщительный кран и закрепить, завернуть соединительную головку на ниппель разобщительного крана. Подсоединять воздухопровод к разобщительному крану

Разобщительный кран и соединительная головка

Пневмогайковерт, сменная головка 14, ключи 17 - 19, 32 - 36

Слесарь

4

0,12

0,11

4.2.8.39

Проверить пневмосистему на герметичность















Подсоединить сжатый воздух к пневмосистеме автомобиля и произвести проверку на герметичность согласно ТУ

Пневмосистема

-

»

4

0,38

0,34

4.2.8.40

Установить промежуточные кронштейны тяг управления подачей топлива с рычагами в сборе















Установить кронштейны и завернуть болты крепления

Промежуточные кронштейны тяг

Пневмогайковерт, сменная головка 12, ключ 12 - 14

»

2

0,12

0,11

4.2.8.41

Установить КП















Установить коробку передач на двигатель и закрепить

КП

Пневмогайковерт, сменная головка 17

»

4

0,35

0,31

4.2.8.42

Установить двигатель















Зацепить двигатель в сборе с КП захватом и установить на раму. Установить болты крепления опор, завернуть гайки и зашплинтовать

Двигатель

Электротельфер, захват, пневмогайковерт, сменная головка 17, ключ 27 - 30, молоток A3

»

4

0,46

0,42

4.2.8.43

Установить маслонасос гидроусилителя рулевого управления















Установить насос гидроусилителя руля и завернуть болты крепления, надеть ремень на шкив насоса и коленчатого вала и отрегулировать натяжение

Маслонасос гидроусилителя

Пневмогайковерт, сменная головка 14

»

2

0,37

0,33

4.2.8.44

Установить балку опоры КП















Установить балку в сборе на раму и закрепить, соединить скобу опоры КП с кронштейном, установить подушку и завернуть гайки болтов

Балка опоры КП

Пневмогайковерт, сменная головка 19, ключ 19 - 22

»

3

0,40

0,37

4.2.8.45

Установить глушитель в сборе















Установить глушитель в сборе с хомутами на кронштейны крепления глушителя к раме и закрепить. Подсоединить амортизатор подвески глушителя. Вставить впускные трубы и закрепить. Подсоединить фланцы к газопроводу

Глушитель, выхлопная труба

Пневмогайковерт, сменная головка 14, ключ 14 - 17, молоток A3

»

2

0,52

0,47

4.2.8.46

Установить трубы масляного радиатора















Установить трубы и закрепить

Трубы масляного радиатора

Пневмогайковерт, сменная головка 10, ключ 10 - 12

Слесарь

3

0,28

0,25

4.2.8.47

Установить промежуточный механизм управления коробкой передач















Установить промежуточный механизм управления и завернуть болты крепления

Промежуточный механизм управления

Пневмогайковерт, сменная головка 17

»

4

0,09

0,08

4.2.8.48

Установить тяги управления КП и останова двигателя















Установить тягу управления в сборе. Соединить с продольным валиком промежуточного механизма управления КП и закрепить. Второй конец тяги подсоединить к штоку вилки дистанционного механизма, установить тягу останова двигателя

Тяги управления

Плоскогубцы 175, бородок

»

4

0,14

0,13

4.2.8.49

Подсоединить шланги гидроусилителя















Установить шланги гидроусилителя в сборе и закрепить

Шланги гидроусилителя

Отвертка А200×1,0, ключ 22 - 24

»

3

0,21

0,19

45.8.50

Установить топливопроводы















Установить топливопроводы и закрепить

Топливопроводы

Ключи: 12 - 14, 19 - 22, ключ торцовый 11

»

3

0,35

0,31

4.2.8.51

Установить балку задней опоры кабины

Балка, задней опоры кабины

Бородок 6, молоток A3, ключ 19 - 22

»

3

0,19

0,17

4.2.8.52

Установить педаль акселератора















Установить педаль акселератора, переднюю и заднюю трубы валиков крепления тяг подачи топлива

Педаль акселератора

Плоскогубцы

»

3

0,35

0,31

4.2.8.53

Установить топливный датчик















Установить датчик и завернуть винты крепления

Топливный датчик

Отвертка Б175×0,7

»

3

0,06

0,05

4.2.8.54

Установить тяги подачи топлива

Тяги подачи топлива

Ключи: 9 - 11, 12 - 14

»

3

0,34

0,32

4.2.8.55

Установить трубопроводы отопителя















Установить шланги и закрепить. Соединить радиатор отопления с системой охлаждения

Трубопроводы отопителя

Отвертка Б200×1,0, пневмогайковерт, сменная головка 10

»

3

0,17

0,15

4.2.8.56

Установить патрубок отопителя















Установить патрубок отопителя и закрепить

Патрубок

Ключи

»

3

0,18

0,07

4.2.8.57

Установить водяной и масляный радиаторы















Установить радиатор, подушки, вставить болты, завернуть гайки и зашплинтовать. Установить тяги крепления радиатора и закрепить. Установить жалюзи радиатора и закрепить болтами. Установить кожух вентилятора и закрепить. Установить масляный радиатор

Водяной, масляный радиаторы

Пневмогайковерт, сменная головка 19, молоток A3, ключ 14 - 17

Слесарь

3

0,34

0,32

4.2.8.58

Установить шланги радиатора















Установить шланги радиатора и закрепить. Подсоединить шланги масляного радиатора

Шланги радиатора

Отвертка Б175×0,7, ключ торцовый 10, ключ 10 - 12

»

3

0,53

0,48

4.2.8.59

Установить патрубок водяного насоса















Установить патрубок водяного насоса и закрепить

Патрубок

Ключи

»

3

0,22

0,20

4.2.8.60

Установить тяги привода тормозного крана















Установить первую и вторую тяги и закрепить

Тяги привода тормозного крана

Ключ 17 - 19

»

4

0,18

0,16

4.2.8.61

Установить привод жалюзи радиатора















Установить валик привода жалюзи радиатора и закрепить

Привод жалюзи радиатора

Пневмогайковерт, сменная головка 12, отвертка Б200×1,0

»

3

0,21

0,19

4.2.8.62

Установить топливный бак















Установить топливный бак на кронштейны и закрепить хомутами. Подсоединить топливопроводные трубки

Топливный бак

Электротельфер, захват, пневмогайковерт, сменная головка 14, ключ 14 - 17

»

3

0,26

0,24

4.2.8.63

Установить топливный бак дополнительный















Установить топливный бак на кронштейны и закрепить хомутами, подсоединить топливные трубки

Топливный бак дополнительный

Ключ 14 - 17

»

3

0,16

0,14

4.2.8.64

Установить упор-ограничитель кабины















Установить упор-ограничитель кабины и кронштейны и закрепить

Упор-ограничитель кабины

Молоток A3

»

3

0,07

0,06

4.2.8.65

Установить ящик аккумуляторных батарей















Установить ящик аккумуляторных батарей на кронштейн, установить уголки и завернуть гайки крепления

Ящик аккумуляторных батарей

Пневмогайковерт, сменная головка 14, ключ 14 - 17

»

2

0,19

0,17

4.2.8.66

Установить откидной кронштейн запасного колеса















Установить кронштейн в сборе, вставить ось и закрепить

Откидной, кронштейн запасного колеса

Молоток A3

Слесарь

2

0,10

0,09

4.2.8.67

Установить защелку откидного кронштейна















Установить в кронштейн валик, пружину и защелку, закрепить защелку на валике штифтом

Защелка откидного кронштейна

Молоток A3, отвертка Б200×1,0, бородок

»

2

0,09

0,08

4.2.8.68

Установить колеса















Установить передние колеса на ступицы, надеть на болты пружины и завернуть гайки. Установить задние колеса на ступицы. Установить между колесами распорное кольцо завернуть гайки крепления, установить запасное колесо на кронштейн и закрепить

Колеса

Электротельфер, захват, пневмогайковерт, сменная головка 32

»

2

0,70

0,63

4.2.8.69

Установить кабину















Транспортировать кабину к месту установки. Установить пружины и кабину на раму, закрепить кабину на кронштейнах. Установить в пальцы передних кронштейнов масленки

Кабина

Электротельфер, захват, приспособление для сжатия пружин, молоток АБ, ключ 22 - 24

Слесарь

4

0,73

0,66

4.2.8.70

Установить рукоятки рычага ручного тормоза















Присоединить трос привода ручного тормоза к стержню рычага ручного тормоза, ввернуть конец троса в стержень рычага и завернуть накидную гайку троса, затянуть гайку крепления рычага на кронштейне

Рукоятки рычага ручного тормоза

Ключ 27 - 30

»

4

0,10

0,09

4.2.8.71

Подсоединить трос и закрепить















Подсоединить трос и закрепить

Трос

Отвертка Б150×0,5, ключ 17 - 19

»

3

0,06

0,05

4.2.8.72

Установить щиток задка кабины















Установить щиток и завернуть винты крепления

Щиток задка кабины

Отвертка Б200×1,0, ключ 10×12

»

3

0,10

0,09

4.2.8.73

Установить облицовку передка















Установить облицовку передка и завернуть винты крепления

Облицовка передка

Отвертка Б200×1,0

»

3

0,07

0,06

4.2.8.74

Установить тягу привода сцепления















Соединить вилки тяги с рычагами, вставить пальцы и зашплинтовать. Установить оттяжную пружину привода сцепления. Присоединить тягу усилителя выключения сцепления к рычагам вала вилки выключения сцепления. Подсоединить тяги к педалям

Тяга привода сцепления

Молоток A3, плоскогубцы 175

»

3

0,15

0,13

4.2.8.75

Установить педали, рычаг переключения передач, канат ограничителя подъема платформы















Подсоединить тяги привода сцепления и тяги привода тормозного крана к педалям сцепления и тормоза. Установить педаль тормоза и педаль сцепления. Установить рычаг переключения передач. Установить канат ограничителя подъема платформы

Педали, рычаг, канат

Плоскогубцы 175, ключ 12 - 14

Слесарь

4

0,12

0,11

4.2.8.76

Установить колонку рулевого управления















Установить колонку рулевого управления, кронштейн кожуха и закрепить. Подсоединить карданный вал рулевого управления

Колонка рулевого управления

Ключ 14 - 17, плоскогубцы 175, отвертка Б175×0,5, молоток A3

»

4

0,24

0,22

4.2.8.77

Установить рулевое колесо















Установить рулевое колесо и завернуть гайку крепления

Рулевое колесо

Ключ торцовый 36

»

4

0,08

0,07



Итого по 4.2.8









17,41

15,66

4.2.9. УСТАНОВКА ЭЛЕКТРООБОРУДОВАНИЯ

4.2.9.1

Установить клеммовые панели















Установить панели и завернуть винты крепления

Клеммовые панели

Отвертка Б200×1,0

»

3

0,16

0,14

4.2.9.2

Установить электропровода















Установить электропровода на раму и закрепить. Подсоединить наконечники к приборам

Электропровода

Ключи: 8 - 10, 9 - 10, отвертка Б200×1,0

»

4

0,37

0,33

4.2.9.3

Подсоединить штепсельную вилку к датчику электроспидометра















Навернуть втулку на фишку датчика электроспидометра, подсоединить штепсельную вилку к фишке датчика и завернуть гайку

Штепсельная вилка

Ключ 36, ключ специальный, плоскогубцы 175

»

3

0,12

8,11

4.2.9.4

Установить реле-регулятор















Установить кронштейн, реле-регулятор и закрепить. Подсоединить провода к клеммам реле-регулятора

Реле-регулятор

Пневмогайковерт, сменная головка 17, ключ 14 - 17, отвертка Б200×1,0, ключи: 9 - 11, 10 - 12

»

4

0,10

0,09

4.2.9.5

Установить щиток приборов















Установить щиток приборов, завернуть винты крепления, подсоединить провода

 Щиток приборов

Отвертка Б200×1,0

»

4

0,07

0,06

4.2.9.6

Подсоединить провода к генератору















Уложить пучок проводов на кожух радиатора и закрепить. Подсоединить наконечники проводов клеммам генератора

Провода

Молоток A3, отвертка Б200×1,0, ключ 9 - 11

»

3

0,06

0,05

4.2.9.7

Установить провод от аккумуляторной батареи к стартеру и реле















Установить провод и закрепить, подсоединить наконечники проводов к пятиклеммной панели и трем клеммным винтам реле стартера, закрепить винтами

Привод

Ключ 10 - 11, пневмогайковерт, сменная головка 11

Слесарь

3

0,14

0,12

4.2.9.8

Установить аккумуляторные батареи















Установить аккумуляторные батареи, установить каркас и закрепить. Подсоединить провода

Аккумуляторные батареи

Электротельфер, захват, ключи: 10 - 12, 14 - 17

»

3

0,24

0,22

4.2.9.9

Установить выключатель массы и штепсельную розетку















Установить выключатель и штепсельную розетку, вставить болты и завернуть гайки, подсоединять провода

Выключатель массы, штепсельная розетка

Пневмогайковерт, сменная головка 10, ключ 8 - 10

»

3

0,06

0,05

4.2.9.10

Установить плафон освещения двигателя















Установить плафон и закрепить винтами, подсоединить провод и установить лампу

Плафон освещения двигателя

Отвертки: А150×0,6; Б200×1,0

»

2

0,07

0,06

4.2.9.11

Установить отопитель















Установить отопитель, закрепить и подсоединить провода

Отопитель

Отвертка Б200×1,0

»

3

0,04

0,04

4.2.9.12

Установить переключатель указателей поворота















Установить переключатель и завернуть винты крепления. Подсоединить наконечники проводов переключателя

Переключатель указателей поворота

Отвертка Б175×0,7

»

3

0,06

0,05

4.2.9.13

Установить ножной переключатель света















Установить ножной переключатель света и закрепить

Ножной переключатель света

Отвертка Б200×1,0, ключ 8 - 10

»

3

0,16

0,14

4.2.9.14

Установить кнопку сигнала















Установить основание кнопки сигнала, завернуть винты, закрепить провод сигнала, установить тарелку, пружину и кнопку сигнала

Кнопка сигнала

Отвертка Б150×0,5

»

3

0,07

0,06

4.2.9.15

Установить задние фонари















Установить кронштейны фонарей и закрепить болтами, установить задние фонари на кронштейны и завернуть гайки крепления. Подсоединить наконечники проводов

Задние фонари

Пневмогайковерт, сменная головка 17, ключи: 6 - 9, 14 - 17, отвертка Б150×0,5

»

3

0,26

0,24

4.2.9.16

Установить фары















Установить фары и завернуть винты крепления. Подсоединить провода

Фары

Отвертка Б200×1,0

»

3

0,30

0,27

4.2.9.17

Установить включатель стартера















Установить включатель стартера, завернуть винты крепления

Включатель стартера

Отвертка Б200×1,0

Слесарь

3

0,02

0,02

4.2.9.18

Установить подфарники















Установить подфарники и завернуть винты крепления

Подфарники

То же

»

3

0,19

0,17

4.2.9.19

Установить противотуманные фары















Установить кронштейны противотуманных фар и завернуть болты крепления. Установить и закрепить противотуманные фары, подсоединить провода

Противотуманные фары

Пневмогайковерт, сменная головка 17, отвертка Б200×1,0, ключ 14 - 17

»

3

0,26

0,23

4.2.9.20

Установить плафон кабины















Установить и закрепить плафон освещения кабины. Подсоединить провод

Плафон кабины

Отвертка Б200×1,0

»

2

0,07

0,06

4.2.9.21

Установить звуковой сигнал















Установить кронштейн и завернуть гайки крепления. Установить и закрепить сигнал, подсоединить провода

Звуковой сигнал

Ключ, отвертка Б200×1,0

»

2

0,12

0,11

4.2.9.22

Установить предохранители















Установить блоки предохранителей, завернуть винты крепления. Подсоединить провода

Предохранители

Отвертка Б200×1,0



3

0,14

0,13

4.2.9.23

Установить привод стеклоочистителя















Установить привод стеклоочистителя, закрепить, подсоединить провода

Привод стеклоочистителя

Ключ 12 - 14, отвертка Б200×1,0



3

0,04

0,04



Итого по 4.2.9









3,12

2,76

4.2.10. СБОРКА АМОРТИЗАТОРА ПЕРЕДНЕЙ ПОДВЕСКИ И ГИДРОПОДЪЕМНИКА

4.2.10.1

Сборка штоков амортизаторов















Установить шток в сборе в тиски, установить на шток гайку резервуара, прокладку гайки и обойму верхнего сальника штока, верхний сальник штока, надеть уплотнительное кольцо резервуара и установить на шток подсобранную обойму сальников, сальник штока амортизатора при помощи оправки, шайбы, прижимную пружину, подсобранную, направляющую, ограничительную тарелку перепускного клапана, поршень с поршневыми кольцами, завернуть и раскернить гайку

Штоки

Тиски пневматические, оправка, ключ 1×9, кернер, молоток

Слесарь

3

0,14

0,13

4.2.10.2

Сборка клапанов сжатия амортизаторов















Установить корпус клапана в тиски, вставить пружину сжатия, втулку клапана сжатия в пружину, гайку клапана сжатия в ограничительную тарелку, надеть тарелки и завернуть тарелку перепускного клапана, поршень с поршневыми кольцами, завернуть и раскернить гайку

Клапаны

Тиски пневматические, ключ 1×9

»

3

0,09

0,08

4.2.10.3

Сборка амортизаторов из узлов















Установить резервуар амортизатора в сборе в тиски, вставить цилиндр в сборе с клапаном сжатия, залить жидкость, вставить шток, завернуть гайку, прокачать, завернуть кожух

Амортизаторы

Тиски, ключ для гайки резервуара

Слесарь

3

0,19

0,17

4.2.10.4

Испытать амортизаторы на стенде согласно ТУ

Амортизаторы

Стенд

»

3

0,04

0,04

4.2.10.5

Сборка гидроподъемника















Отсоединить днище цилиндра гидроподъемника. Подобрать полукольца для трех выдвижных труб цилиндра, установить кольцо уплотнительное на направляющую третьей выдвижной трубы во вторую трубу, установить уплотнительные и защитные кольца в первую и вторую трубы, установить полукольца на выдвижные трубы и собрать цилиндр, установить на головку верхней опоры цилиндра в гайку переходник, закрепить цилиндр в сборе на приспособление. Установить в днище кольцо уплотнительное, завернуть и затянуть днище

Гидроподъемник

Тиски, комплект ключей

»

4

0,27

0,24

4.2.10.6

Испытать гидроподъемник















Установить гидроподъемник на испытательный стенд, закрепить, провести испытание, снять, гидроподъемник и уложить в тару

Гидроподъемник

Стенд

»

4

0,16

0,14



Итого по 4.2.10









0,89

0,80



Всего по разделу 4.2









58,86

52,89

Раздел 4.3. РАЗБОРКА И СБОРКА СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ АВТОМОБИЛЕЙ

№ нормы

Наименование операций и содержание работы

Единица объема работы

Оборудование, инструмент и приспособления

Профессия исполнителя

Разряд работы

Марки автомобилей: МАЗ-5549, МАЗ-5429

Годовая производственная программа предприятий

до 1000 ед.

свыше 1000 ед.

Норма времени в чел.-час.

4.3.1. РАЗБОРКА СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ АВТОМОБИЛЕЙ МАЗ-5549 И МАЗ-5429



Разборка опрокидывающего механизма автомобиля МАЗ-5549













4.3.1.1

Снять платформу















Отсоединить платформу от цилиндра гидроподъемника, отвернуть болты крепления, снять стопорные пластины, выбить ось и снять платформу

Платформа

Ключ специальный, пневмогайковерт, сменная головка 17, молоток A3, оправка, электротельфер, захват

Слесарь

3

0,39

0,35

4.3.1.2

Снять тягу крана управления механизмом подъемника















Открепить и снять тягу

Тяга

Отвертка Б200×1,0

»

3

0,08

0,07

4.3.1.3

Снять цилиндр гидроподъемника















Отсоединить маслопровод, отвернуть болты крепления, снять крышки и цилиндр гидроподъемника

Цилиндр гидроподъемника

Ключ 27 - 32

»

3

0,19

0,17

4.3.1.4

Снять упор платформы















Расшплинтовать и вынуть палец, снять упор платформы

Упор платформы

Плоскогубцы 175, молоток A3

»

2

0,03

0,03

4.3.1.5

Снять держатель упора платформы















Отвернуть болты крепления и снять держатель

Держатель упора платформы

Пневмогайковерт, сменная головка 14

»

2

0,03

0,03

4.3.1.6

Снять кронштейн упора платформы















Отвернуть болты крепления и снять кронштейн

Кронштейн упора платформы

Пневмогайковерт, сменная головка 17

»

2

0,07

0,06

4.3.1.7

Снять кронштейн платформы















Отвернуть гайки крепления и снять кронштейны

Кронштейны платформы

Пневмогайковерт, сменные головки: 22, 27

»

2

0,24

0,22

4.3.1.8

Снять кран управления опрокидывающим механизмом















Отсоединить трубопроводы, отвернуть гайки крепления и снять кран

Кран

Пневмогайковерт, сменная головка 14, ключи: 12 - 14, 14 - 17

»

3

0,07

0,06

4.3.1.9

Снять трубопроводы опрокидывающего механизма















Открепить и снять трубопроводы

Трубопроводы

Ключи: 14 - 17, 17 - 19

»

3

0,21

0,19

4.3.1.10

Снять ящик инструментальный















Отвернуть гайки крепления, снять инструментальный ящик

Ящик инструментальный

Ключ 14 - 17

»

2

0,06

0,05

4.3.1.11

Снять масляный бак















Отвернуть гайки, снять хомуты и масляный бак, отвернуть болты крепления и снять кронштейн

Масляный бак

Пневмогайковерт, сменная головка 19

Слесарь

2

0,18

0,16-

4.3.1.12

Снять клапан управления подъемом платформы















Отвернуть болты крепления и снять клапан

Клапан

Пневмогайковерт, сменная головка

»

3

0,08

0,07

4.3.1.13

Снять амортизаторы платформы















Отвернуть гайки крепления и снять амортизаторы

Амортизаторы платформы

Пневмогайковерт, сменная головка 17

»

2

0,38

0,34

4.3.1.14

Снять нижнюю опору цилиндра гидроподъемника















Отвернуть гайки болтов крепления, снять нижнюю опору и дополнительные поперечины

Нижняя опора

Ключ, молоток A3

»

2

0,27

0,24



Разборка коробки отбора мощности













4.3.1.15

Отсоединить коробку от картера КП















Отвернуть болты крепления и снять коробку отбора мощности в сборе

Коробка отбора мощности

Ключ 14 - 17

»

3

0,02

0,02

4.3.1.16

Отсоединить и снять маслонасос















Открепить и снять маслонасос

Маслонасос

Ключ 12 - 14

»

2

0,07

0,06

4.3.1.17

Разборка насоса коробки отбора мощности















Извлечь из крышки насоса кольцо сальника стопорное, отвернуть винты крепления крышки, снять пружинные шайбы, снять крышку, извлечь сальник. Снять с втулок кольца и манжету, извлечь шестерни, специальное уплотнение и вкладыш

Насос

Ключи: 14 - 17, 12 - 14, ключ торцовый, ключ 10×12, отвертка, молоток

»

3

0,08

0,07

4.3.1.18

Разобрать коробку отбора мощности















Установить коробку отбора мощности в приспособление. Открепить крышки, вынуть оси и разобрать коробку на детали

Коробка отбора мощности

Приспособление для разборки, ключ торцовый 10, ключ 10 - 12, отвертка Б175×0,7, молоток A3, оправка

»

4

0,17

0,15



Разборка седельного устройства автомобиля МАЗ-5429













4.3.1.19

Снять седельное устройство в сборе















Отвернуть гайки, выбить болты и стремянки, снять седельное устройство

Седельное устройство в сборе

Пневмогайковерт, сменная головка 22, ключ 19 - 22, электротельфер, захват

»

3

0,38

0,34

4.3.1.20

Снять направляющие седельного устройства















Отвернуть гайки болтов крепления и снять направляющие

Направляющие

Пневмогайковерт, сменная головка

Слесарь

3

0,25

0,22

4.3.1.21

Снять площадку шасси тягача















Отвернуть гайки болтов крепления и снять площадку с брусом в сборе

Площадка

Пневмогайковерт, сменная головка

»

3

0,46

0,41



Итого по 4.3.1









3,71

3,31

4.3.2. СБОРКА СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ АВТОМОБИЛЕЙ МАЗ-5549 И МАЗ-5429



Сборка опрокидывающего механизма автомобиля МАЗ-5549













4.3.2.1

Установить нижнюю опору цилиндра гидроподъемника















Установить нижнюю опору цилиндра гидроподъемника на раму, вставить болты и завернуть гайки крепления. Установить и закрепить все дополнительные поперечины

Нижняя опора цилиндра гидроподъемника

Молоток A3, ключ

Слесарь

3

0,06

0,05

4.3.2.2

Установить амортизаторы платформы















Установить амортизаторы и завернуть гайки крепления

Амортизаторы платформы

Пневмогайковерт, сменная головка 16

»

3

0,27

0,24

4.3.2.3

Установить клапан управления подъемом платформы















Установить клапан и завернуть болты крепления, подсоединить трубопроводы

Клапан управления подъемом платформы

Пневмогайковерт, сменная головка 14

»

4

0,09

0,08

4.3.2.4

Установить масляный бак















Установить кронштейн инструментального ящика и завернуть болты крепления. Установить масляный бак на кронштейн. Установить хомуты и завернуть гайки

Масляный бак

Пневмогайковерт, сменная головка 19

»

3

0,10

0,09

4.3.2.5

Установить инструментальный ящик















Установить ящик на кронштейн, завернуть гайки крепления

Ящик инструментальный

Ключ 14 - 17

»

2

0,07

0,06

4.3.2.6

Установить трубопроводы механизм подъема платформы















Установить трубопроводы и закрепить

Трубопроводы

Ключи: 14 - 17, 17 - 19

»

4

0,29

0,36

4.3.2.7

Установить кран управления опрокидывающим механизмом















Установить на раму кран управления в сборе с кронштейном. Вставить болты и завернуть гайки крепления. Подсоединить трубопроводы

Кран управления

Пневмогайковерт, сменная головка 14, ключи: 12 - 14, 14 - 17

»

4

0,12

0,11

4.3.2.8

Подсоединить воздухопровод















Подсоединить воздухопровод к крану управления механизмам подъема платформы

Воздухопровод

-

»

4

0,12

0,11

4.3.2.9

Установить кронштейны платформы















Установить кронштейны, вставить болты и завернуть гайки крепления

Кронштейны платформы

Пневмогайковерт, сменные головки: 22, 27

Слесарь

4

0,37

0,33

4.3.2.10

Установить кронштейны упора платформы















Установить кронштейны упора платформы и завернуть болты крепления

Кронштейны упора платформы

Пневмогайковерт, сменная головка 17

»

2

0,07

0,06

4.3.2.11

Установить держатель упора платформы















Установить держатель упора платформы и завернуть болты крепления

Держатель упора платформы

Пневмогайковерт, сменная головка 14

»

3

0,06

0,05

4.3.2.12

Установить упор платформы















Установить упор в кронштейн, вставить палец и зашплинтовать

Упор платформы

Молоток A3

»

3

0,03

0,03

4.3.2.13

Установить цилиндр гидроподъемника















Установить цилиндр гидроподъемника на нижнюю опору, установить крышки и завернуть болты крепления, подсоединять маслопроводы

Цилиндр гидроподъемника

Электротельфер, захват, ключ 27 - 32

»

4

0,19

0,17

4.3.2.14

Установить переднюю опору платформы















Установить переднюю опору и завернуть гайки болтов крепления

Передняя опора платформы

Пневмогайковерт, сменная головка 22, ключ 19 - 22

»

3

0,06

0,05

4.3.2.15

Установить тягу крана управления подъемным механизмом















Установить тягу крана и закрепить

Тяга крана

Ключ 10 - 12, отвертка Б200×1,0

»

3

0,08

0,07

4.3.2.16

Установить платформу















Установить платформу на раму, вставить ось, стопорные пластины и завернуть болты, соединить платформу с цилиндром гидроподъемника

Платформа

Электротельфер, захват, молоток A3, пневмогайковерт, сменная головка 17, ключ специальный

»

4

0,62

0,56



Сборка коробки отбора мощности











4.3.2.17

Собрать коробку отбора мощности















Установить картер в приспособление, запрессовать шестерню ведомую в сборе с подшипниками, установить запорные кольца и крышку картера, предварительно собрать ее, запрессовать подшипники в промшестерню и установить ее с осью в картер с подшипниками. Ввернуть пробку шпильки до отказа снять коробку с приспособления

Коробка отбора мощности

Приспособления, ключ торцовый 10, ключ 10×12, молоток А4, оправка

»

4

0,19

0,17

4.3.2.18

Установить коробку отбора мощности















Установить коробку и завернуть болты крепления

Коробка

Ключ 14 - 17

Слесарь

4

0,06

0,05

4.3.2.19

Установить маслонасос коробки















Установить маслонасос и закрепить

Маслонасос

Ключ 12 - 14

»

2

0,08

0,07



Сборка седельного устройства автомобиля МАЗ-5429













4.3.2.20

Установить площадку шасси тягача















Установить площадку с брусом в сборе на раму, вставить болты и завернуть гайки крепления

Площадка шасси тягача

Пневмогайковерт, сменная головка 14

»

3

0,07

0,06

4.3.2.21

Установить направляющие седельного устройства















Установить направляющие седельного устройства на раму, вставить болты и завернуть гайки крепления

Направляющие седельного устройства

Пневмогайковерт, сменная головка 22, ключ

»

4

0,36

0,32

4.3.3.22

Установить седельное устройство в сборе















Установить седельное устройство в сборе на раму, вставить болты и завернуть гайки крепления, установить стремянки и закрепить

Седельное устройство

Электротельфер, захват, пневмогайковерт, сменная головка 22, ключ 19 - 22

»

4

1,21

1,10



Итого по 4.3.2









4,57

4,19



Всего по разделу 4.3









8,28

7,50

Раздел 4.4. МАЛЯРНЫЕ РАБОТЫ

№ нормы

Наименование операций и содержание работы

Единица объема работы

Оборудование, инструмент и приспособления

Профессия исполнителя

Разряд работы

Марки автомобилей: МАЗ-5335, МАЗ-5549, МАЗ-5429, МАЗ-509А

Годовая производственная программа предприятий

до 1000 ед.

свыше 1000 ед.

Норма времени в чел.-час.

4.4.1. ОКРАСКА АГРЕГАТОВ И УЗЛОВ

4.4.1.1

Двигатель в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

Двигатель

Ацетон, ветошь, шлифовальная бумага, шпатель, пульверизатор

Маляр

2

0,06

0,05

4.4.1.2

Коробка передач в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

КП

Ацетон, ветошь, шлифовальная бумага, шпатель, пульверизатор

Маляр

2

0,06

0,05

4.4.1.3

Передняя ось в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

Передняя ось

То же

»

3

0,06

0,05

4.4.1.4

Мост задний в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

Мост задний

»

»

2

0,06

0,05

4.4.1.5

Вал карданный в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

Вал карданный

»

»

2

0,03

0,03

4.4.1.6

Рулевое управление















Обезжирить окрашиваемую поверхность, окрасить в один слой

Рулевое управление

»

»

2

0,03

0,03

4.4.1.7

Рама в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

Рама

Ацетон, ветошь, шлифовальная бумага, шпатель, пульверизатор

»

2

0,35

0,31

4.4.1.8

Бак топливный















Обезжирить окрашиваемую поверхность, загрунтовать наружную поверхность и окрасить в один слой

Бак топливный

То же

»

2

0,11

0,10

4.4.1.9

Воздушные баллоны















Обезжирить окрашиваемую поверхность, загрунтовать наружную поверхность и окрасить в один слой

Комплект

»

»

2

0,10

0,09

4.4.1.10

Бак топливный дополнительный















Обезжирить окрашиваемую поверхность, загрунтовать наружную поверхность и окрасить в один слой

Бак топливный дополнительный

»

»

2

0,08

0,07

4.4.1.11

Бак масляный















Обезжирить окрашиваемую поверхность, загрунтовать наружную поверхность и окрасить в один слой

Бак масляный

»

»

2

0,06

0,05

4.4.1.12

Подножки в сборе















Обезжирить окрашиваемую поверхность, окрасить в один слой

Подножки

»

»

2

0,07

0,06

4.4.1.13

Кабина в сборе















Расчистить, скребком поверхность, покрытую коррозией, и обезжирить. Загрунтовать наружную и внутреннюю поверхности пульверизатором. Зашпаклевать нитрошпаклевкой наружную поверхность кабины (50 % от общей площади). Зачистить поверхность шкуркой и окрасить наружную и внутреннюю поверхности в два слоя

Кабина

Скребок, металлическая щетка, пульверизатор, шпатель, шлифовальная бумага, банка с краской

»

2

1,13

1,02

4.4.1.14

Крылья в сборе















Расчистить скребком поверхность, покрытую коррозией, и обезжирить. Загрунтовать наружную и внутреннюю поверхности крыльев. Зашпаклевать нитрошпаклевкой наружную поверхность крыльев (50 % от общей площади). Зачистить поверхности крыльев шкуркой и окрасить наружную и внутреннюю поверхности крыльев в два слоя

Крылья

Скребок, металлическая щетка, шпатель, шлифовальная бумага, пульверизатор

Маляр

2

0,34

0,31

4.4.1.15

Капот в сборе















Расчистить скребком поверхность, покрытую коррозией, и обезжирить. Загрунтовать наружную и внутреннюю поверхности. Зашпаклевать нитрошпаклевкой наружную поверхность капота (50 % от общей площади). Зачистить поверхность капота шкуркой и окрасить наружную и внутреннюю поверхности капота в два слоя

Капот

То же

»

2

0,13

0,12

4.4.1.16

Ящик инструментальный















Обезжирить окрашиваемую поверхность, загрунтовать наружную и внутреннюю поверхности, окрасить в два слоя

Ящик инструментальный

»

Маляр

2

0,07

0,06

4.4.1.17

Остов сиденья водителя в сборе















Обезжирить окрашиваемую поверхность, окрасить

Остов сиденья

Пульверизатор

»

2

0,03

0,03

4.4.1.18

Остов переднего сиденья в сборе















Обезжирить окрашиваемую поверхность, загрунтовать, окрасить в два

Остов сиденья

»

»

2

0,04

0,04

4.4.1.19

Ящик аккумуляторных батарей















Обезжирить окрашиваемую поверхность, загрунтовать, окрасить в два слоя

Ящик

Скребок, металлическая щетка, пульверизатор, шпатель, шлифовальная бумага

»

2

0,15

0,13

4.4.1.20

Облицовка радиатора в сборе















Расчистить скребком поверхность, покрытую коррозией, и обезжирить. Загрунтовать наружную и внутреннюю поверхности. Зашпаклевать нитрошпаклевкой наружную поверхность облицовки (50 % от общей площади). Зачистить поверхность облицовки шкуркой. Окрасить наружную и внутреннюю поверхности облицовки в два слоя

Облицовка радиатора

То же

»

2

0,14

0,13

4.4.1.21

Окончательная окраска автомобиля после сборки















Подготовить автомобиль к окраске. Закрыть щитами стекла кабины. Окрасить автомобиль в два слоя. Снять щиты со стекол кабины. Очистить стекла от краски

Автомобиль

Пульверизатор, ветошь

Маляр

2

0,79

0,71

4.4.1.22

Окраска платформы в сборе















Загрунтовать и окрасить платформу

Платформа

Пульверизатор

»

2

0,35

0,31



Итого по разделу 4.4









4,24

3,80



Всего по сборнику









107,51

96,91




СОДЕРЖАНИЕ

1. Общая часть. 1

2. Характеристика применяемого оборудования и приспособлений. 2

3. Организация труда. 4

4. Нормативная часть. 10

Раздел 4.1. Разборочные работы.. 10

4.1.1. Наружная очистка и мойка автомобиля. 10

4.1.2. Снятие электрооборудования. 13

4.1.3. Разборка автомобиля на агрегаты.. 15

4.1.4. Разборка двигателя и его узлов. 24

4.1.5. Разборка сцепления. 34

4.1.6. Разборка коробки передач и ее узлов. 34

4.1.7. Разборка карданного вала. 38

4.1.8. Разборка заднего моста и его узлов. 38

4.1.9. Разборка передней оси и ее узлов. 41

4.1.10. Разборка рулевого управления и гидроусилителя. 43

4.1.11. Разборка амортизатора передней подвески и гидроподъемника. 46

Раздел 4.2. Сборочные работы.. 47

4.2.1. Сборка двигателя и его узлов. 47

4.2.2. Сборка сцепления. 61

4.2.3. Сборка коробки передач и ее узлов. 61

4.2.4. Сборка карданного вала. 65

4.2.5. Сборка заднего моста и его узлов. 65

4.2.6. Сборка передней оси и ее узлов. 70

4.2.7. Сборка рулевого управления и гидроусилителя. 72

4.2.8. Общая сборка автомобиля из узлов и агрегатов. 75

4.2.9. Установка электрооборудования. 85

4.2.10. Сборка амортизатора передней подвески и гидроподъемника. 88

Раздел 4.3. Разборка и сборка специального оборудования автомобилей. 89

4.3.1. Разборка специального оборудования автомобилей МАЗ-5549 и МАЗ-5429. 90

4.3.2. Сборка специального оборудования автомобилей МАЗ-5549 и МАЗ-5429. 92

Раздел 4.4. Малярные работы.. 95

4.4.1. Окраска агрегатов и узлов. 95
