РУКОВОДСТВО
ПО РАСЧЕТУ И ПРИМЕНЕНИЮ
ТЕПЛОВЕНТИЛЯТОРОВ СЕРИИ ТВ
В СИСТЕМАХ ОБЕСПЕЧЕНИЯ
МИКРОКЛИМАТА ЖИВОТНОВОДЧЕСКИХ
ПОМЕЩЕНИЙ





Ленинград - Пушкин

1990



В «Руководстве» использованы обобщенные результаты исследования режимов работы и регулировочных характеристик нового отопительно-вентиляционного оборудования - тепловентиляторов серии ТВ.

Руководство предназначено для специалистов, занимающихся проектированием, наладкой и эксплуатацией систем обеспечения микроклимата животноводческих комплексов и ферм с тепловентиляторами ТВ.

Рекомендовано к изданию НТС Гипронисельхоза 26.10.68 г. и ученым советом НИПТИМЭСХ НЗ 28.12.89 г.

Составители: Антонов П.П., Митин А.Н. (Гипронисельхоз); Козлова Н.П., Скуратов В.Б., Тимошин В.Н., Перцева И.Б., Цивилев А.Ю. (НИПТИМЭСХ НЗ).



ВВЕДЕНИЕ

Тепловентиляторы серия ТВ применяют во всех климатических зонах страны для подогрева наружного воздуха, плавного регулирования количества теплоты и ступенчатого регулирования количества воздуха, подаваемых в животноводческое помещение. В ТВ входят центробежный вентилятор с двухскоростным электродвигателем, водяной калорифер и регулирующий орган теплоотдачи с электрическим исполнительным механизмом.

Особенность систем обеспечения микроклимата состоит в значительном технологическом эффекте при обеспечении оптимальных параметров микроклимата и большой энергоемкости этих систем. Из этого вытекают требования к выбору тепловентиляторов и режимов их работы в каждом конкретном случае в зависимости от вида тепловлажностной нагрузки, климатических данных, условий эксплуатации и условий теплоснабжения. От правильности выбора оборудования в значительной степени зависит качество поддержания микроклимата и экономичность работы системы.

В настоящее руководство входит методика инженерного расчета режимов работы тепловентиляторов, которая разработана на основании исследований регулировочных характеристик тепловентиляторов и моделирования режимов их работы в автоматизированных системах обеспечения микроклимата.

ОСНОВНЫЕ ПРЕДПОСЫЛКИ ДЛЯ РАСЧЕТА И ВЫБОРА ТЕПЛОВЕНТИЛЯТОРОВ СЕРИИ ТВ

Технологическая схема обработки воздуха в тепловентиляторах показана на рис. 1. Основные паспортные данные даны в приложении 1. Тепловентиляторы комплектовались четырехрядными калориферами КСК, сейчас завод-изготовитель переходит на комплектование трехрядными, что необходимо учитывать при выборе ТВ. В приложении 2 даны необходимые для расчетов характеристики калориферов.

Основные характеристики тепловентилятора, используемые при проектировании систем обеспечения микроклимата и определяемые паспортом, расход воздуха (воздухоподача) L (м3/ч) и тепловая мощность (теплоотдача) Q кВт (кДж/ч).

Подачу воздуха в тепловентиляторах ТВ регулируют переключением частоты вращения электродвигателя вентилятора. Для регулирования тепловой мощности предусмотрен сдвоенный воздушный клапан, с помощью которого изменяется соотношение количества воздуха, идущего через калорифер и в обход его (рис. 1).

Тепловая мощность калориферного блока в тепловентиляторе определяется следующими показателями:

- конструктивными параметрами используемого в тепловентиляторах калорифера;

- скоростью воздуха υр. Значение υр зависит от частоты вращения электродвигателя вентилятора и положения регулирующего органа сдвоенного воздушного клапана;

- скоростью ω теплоносителя в трубках водяного калорифера.

Величина ω определяется проектировщиком, устанавливается при наладке системы теплоснабжения и в процессе работы тепловентилятора не изменяется. Минимальное значение ω определяется из условий исключения замораживания. Рекомендуемая скорость ω зависит от направления движения теплоносителя и его температуры. В соответствии со СНиП 2.04.05-86 минимальное значение ω принимается равным 0,12 м/с.

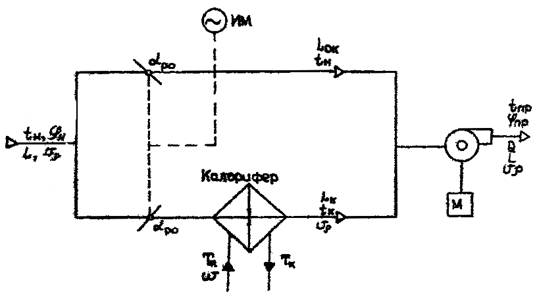

Технологическая схема обработки воздуха в тепловентиляторе

Рис. 1

- начальной температурой Тн теплоносителя. Величина Тн переменна, определяется режимом работы котельной и регулируется по температуре наружного воздуха;

- начальной температурой tн наружного воздуха.

Работу калориферного блока характеризуют также конечные температуры Tк теплоносителя и tк воздуха после калорифера.

Режим работы тепловентилятора необходимо выбирать таким образом, чтобы значение Tк соответствовало температурному графику котельной. Превышения Тк над требуемым значением не должно допускаться, поскольку это приводит к неэкономичному режиму работы котельной и перерасходу энергоресурсов. Нижнее значение Tк определяется условиями замораживания калориферов. На замораживание калориферы, как правило, проверяют при самой низкой температуре теплоносителя и tн = -0,5 °С. Опасной считается Tк ниже 20 °С.

Температура приточного воздуха tпр на выходе из тепловентилятора определяется как температура смеси воздуха, проходящего через калорифер и нагреваемого до температуры tк, и воздуха, идущего в обход калорифера с температурой tн. Величина tпр является одной из расчетных при выборе системы обеспечения микроклимата.

Таким образом, все параметры, характеризующие режимы работы тепловентилятора - tк, tпр, Tк, Q, L - переменны и зависят от угла поворота регулирующего органа αρо, начальных температур воды и воздуха Tн и tн.

Чтобы обеспечить работоспособность узла регулирования тепловой мощности, характеристики тепловентилятора необходимо выбрать таким образом, чтобы они соответствовали режимам работы системы создания микроклимата и обеспечивали максимально и минимальные тепло- и воздухоподачи.

Так, при максимальном значении Q клапан перед калорифером должен быть полностью открыт, а обводной полностью закрыт. Если для обеспечения максимальной Q открыть обводной клапан, это приведет к ухудшению режимов регулирования. Если же при Qmax обводной клапан полностью открыт, система регулирования будет неработоспособна.

При минимальной требуемой Q обводной клапан должен быть полностью открыт. Если тепловентилятор правильно подобран, то во всех промежуточных положениях при изменении температуры наружного воздуха регулированием положения исполнительного механизма на сдвоенном воздушном клапане можно обеспечить требуемую тепловую мощность.

Расчеты показывают, что эффективная работа тепловентилятора совместно с устройством управления обеспечивается в том случае, если в расчетном режиме максимального потребления теплоты количество воздуха, идущего через калорифер, составляет не менее 70 % от номинальной подачи воздуха.

При выборе тепловентиляторов необходимо учитывать, что связь между всеми параметрами нелинейна из-за нелинейности основной технической характеристики тепловентилятора:

Kω = αυρmωn,

где Kω - коэффициент теплопередачи; α, m, n - постоянные коэффициенты, значения которых зависят от числа рядов трубок:

Число рядов трубок

α

m

n

3

26,2

0,44

0,170

4

22,8

0,50

0,158

При выборе тепловентиляторов используют известные формулы для расчета водяных калориферов [1]. К особенностям относится то, что тепловая мощность определяется количеством проходящего через калорифер воздуха Lк. Величина Lк зависит от угла поворота исполнительного механизма регулирующего органа.

Расход воды через калорифер (кг/ч)

где Сω - удельная теплоемкость воды.

Скорость воздуха, кг/см2

υρ = Lк/(3600fв),

где fв - площадь фронтального сечения для прохода воздуха калориферной установки, м2.

Скорость воды в теплопередающих трубках (м/с)

ω = q/(3600fт),

где fт - площадь сечения для прохода теплоносителя калориферной установки, м2.

Тепловая мощность (кВт)

Q = Cωq(Tн - Tк) = СвLк(tк - tн).

Температура воздуха на выходе из тепловентилятора

Для остальных параметров целесообразно использовать следующие зависимости:

здесь F - площадь поверхности теплообмена калориферной установки, м2; Св - теплоемкость воздуха при постоянном давлении, кДж/(кг · °С); γв - плотность воды, проходящей через калориферную установку, кг/м3.

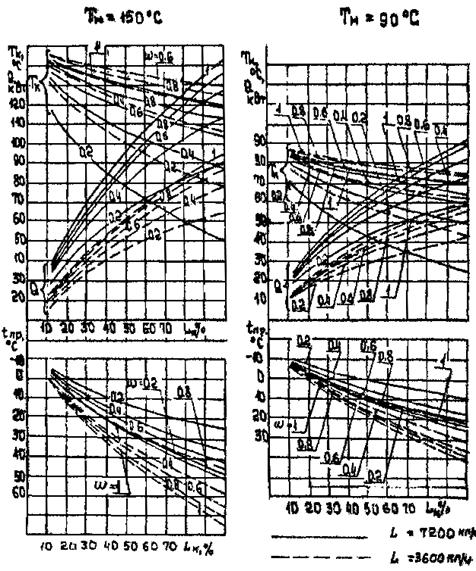

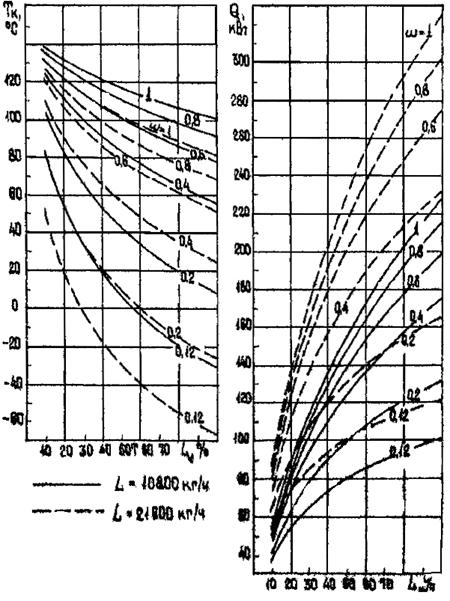

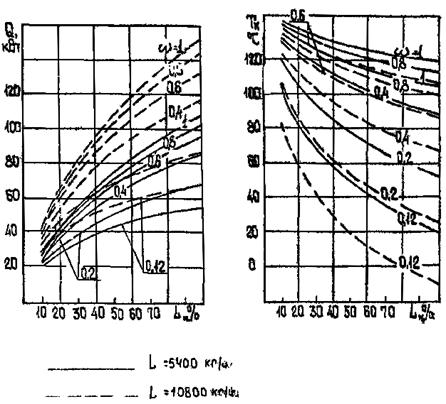

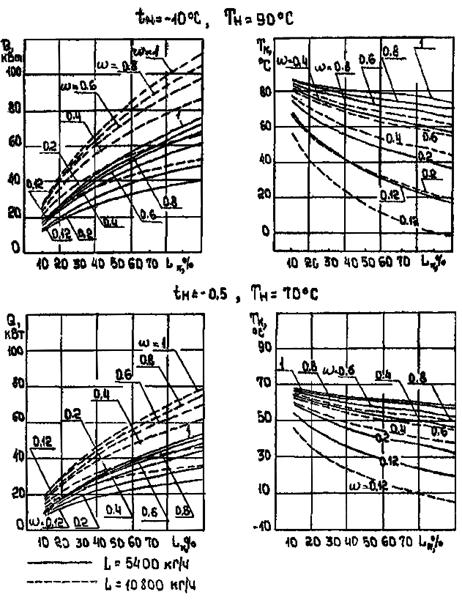

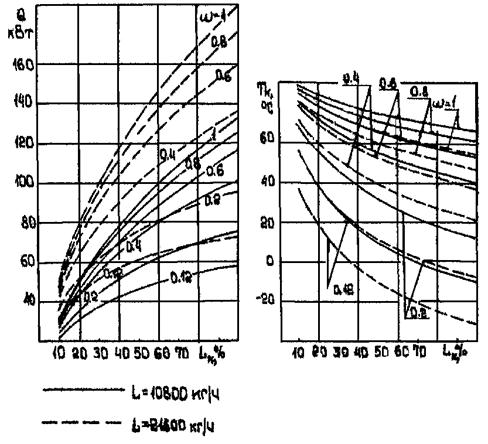

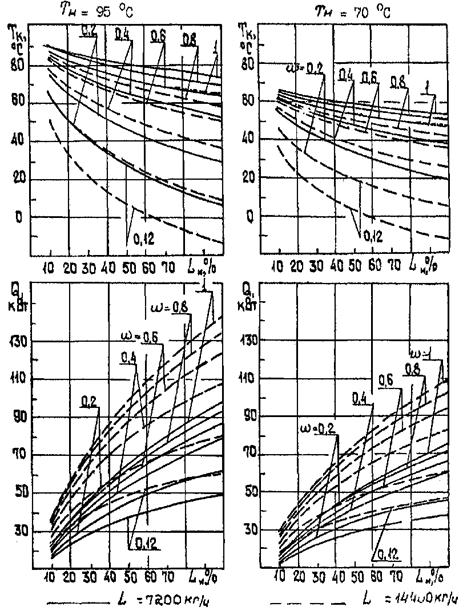

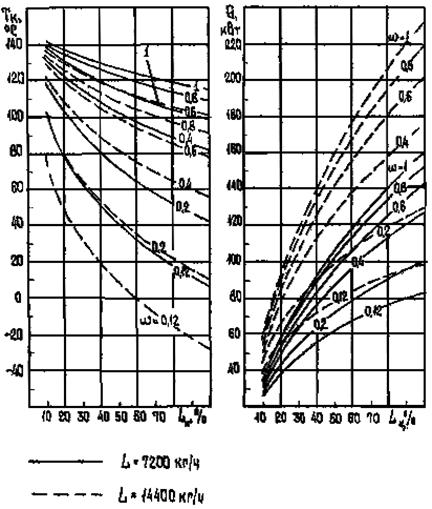

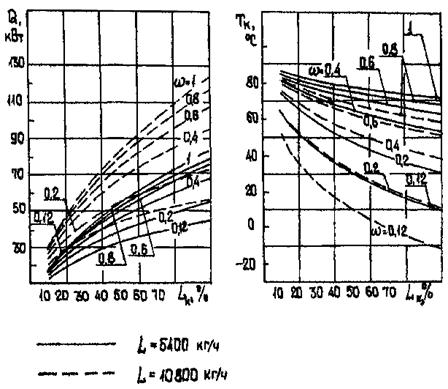

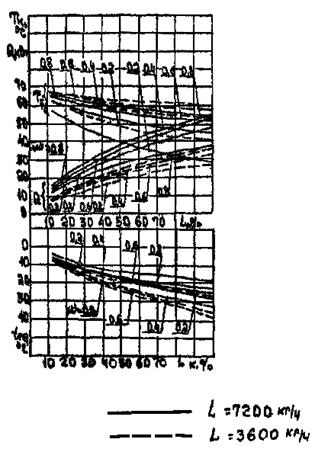

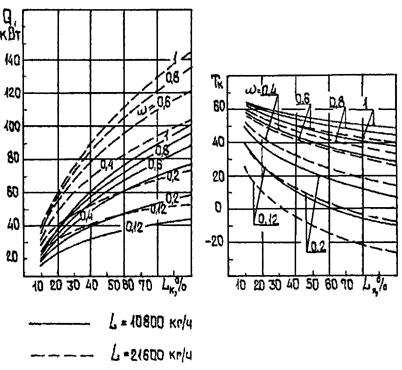

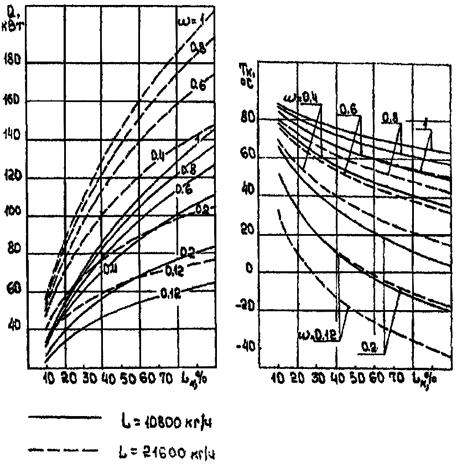

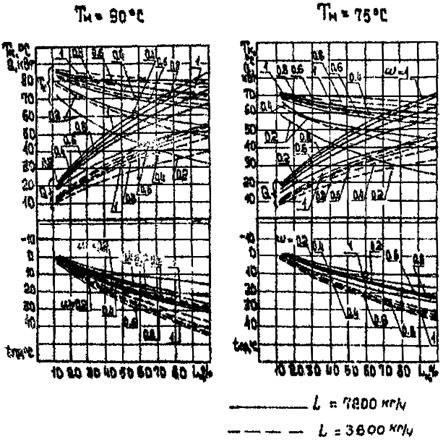

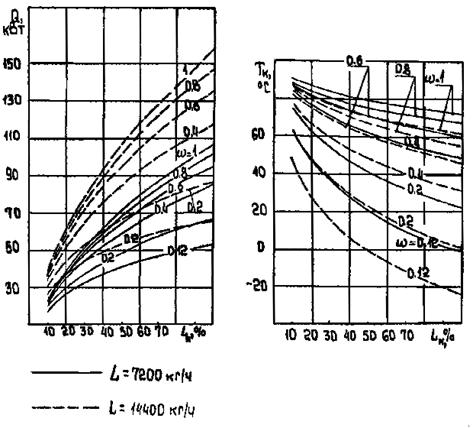

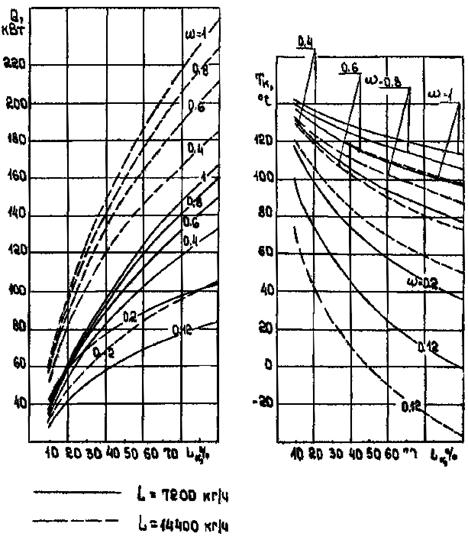

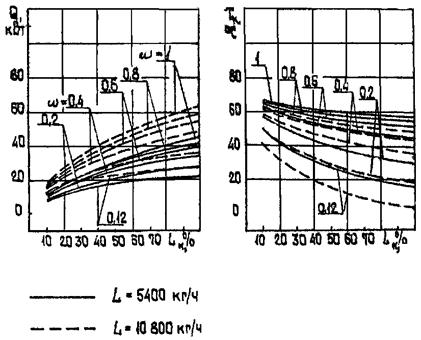

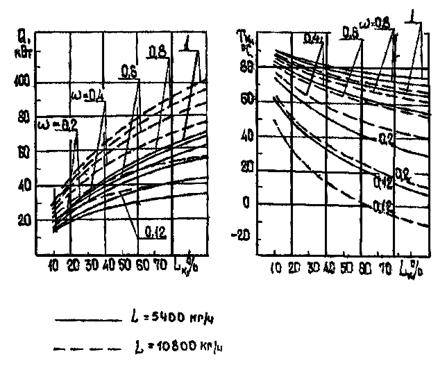

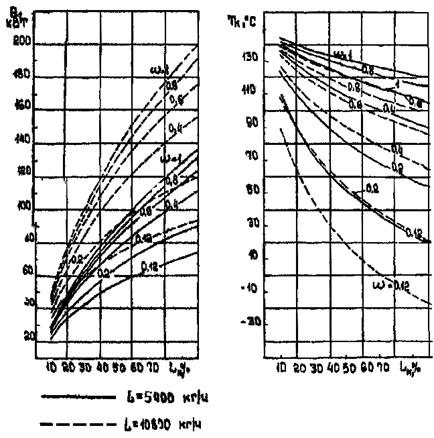

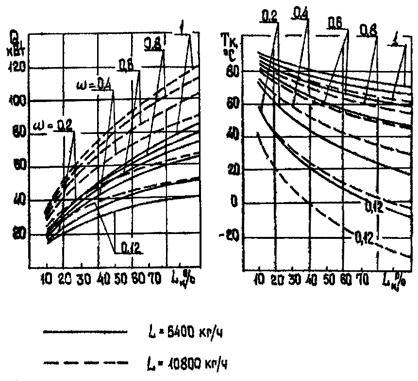

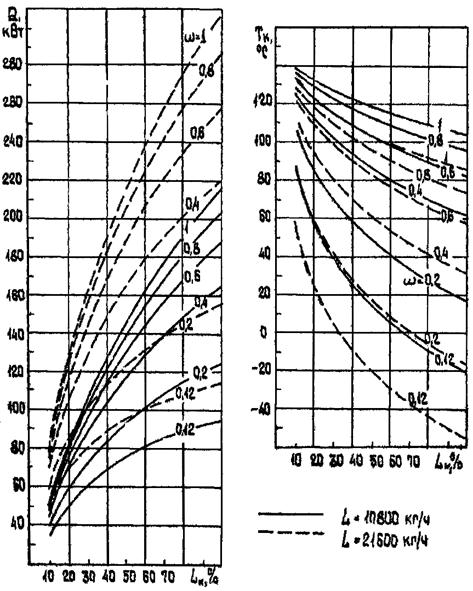

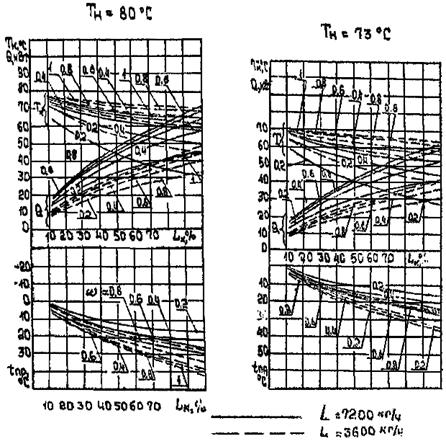

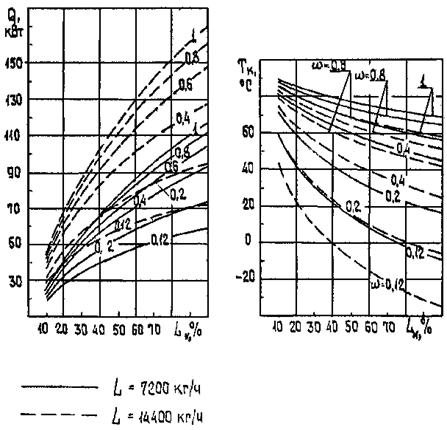

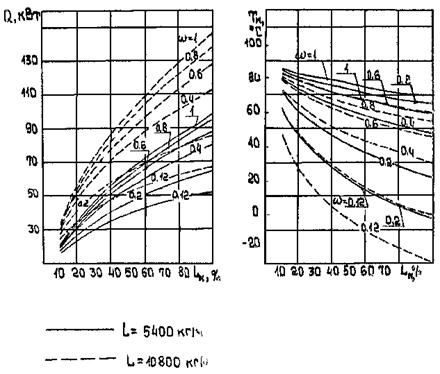

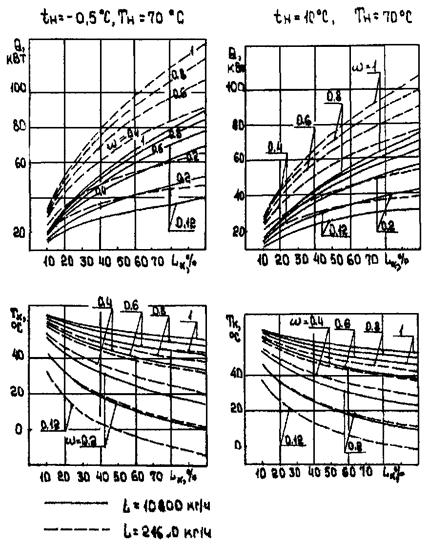

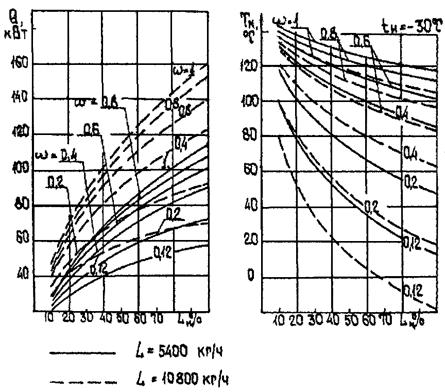

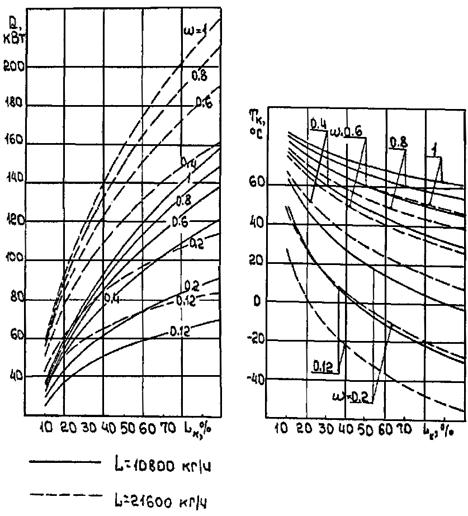

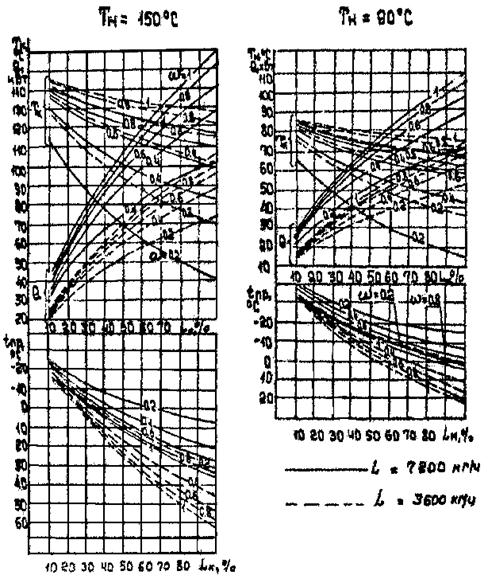

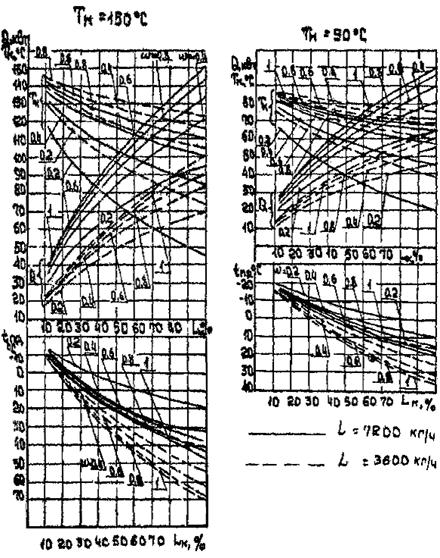

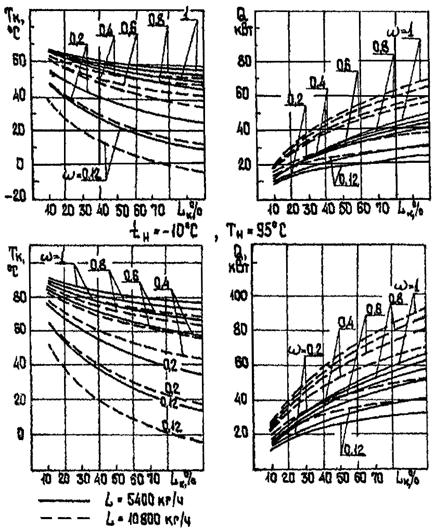

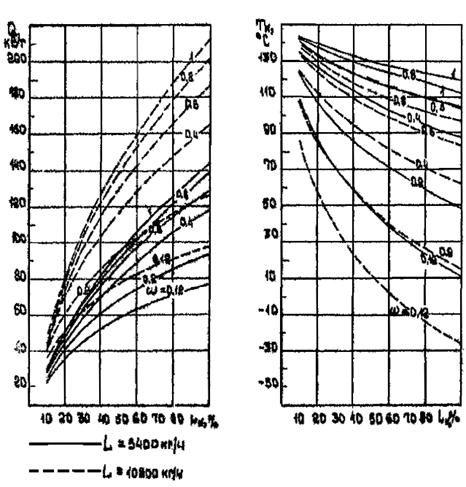

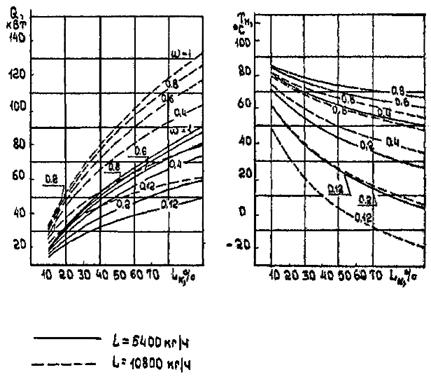

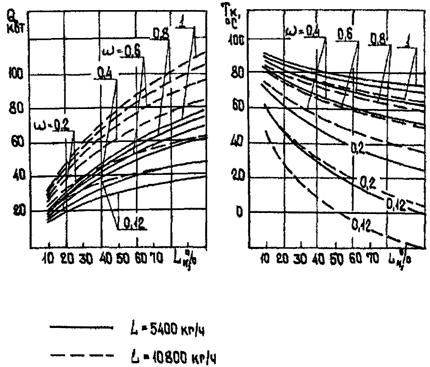

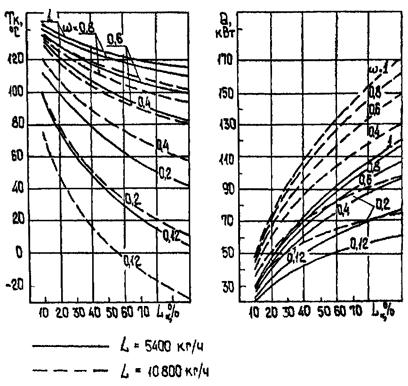

По этим формулам рассчитаны регулировочные характеристики тепловентиляторов. Использованы специально разработанные программы на языке Fortran-4. Регулировочные характеристики (приложения 4, 5, 6, 7, 8) представляют собой зависимости Q, Tк, tпр от количества воздуха, проходящего через калорифер, для первой и второй частот вращения электродвигателей при разных скоростях теплоносителя в трубках и температурном графике котельной.

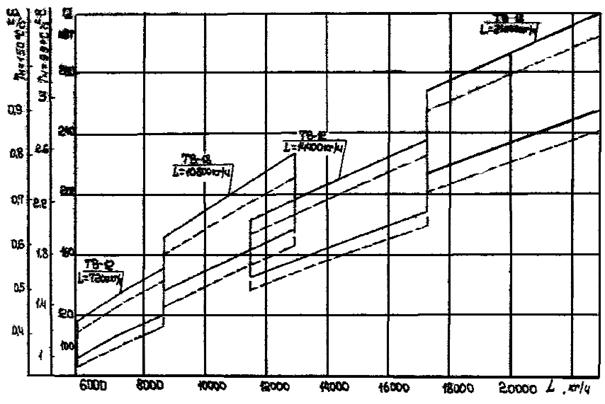

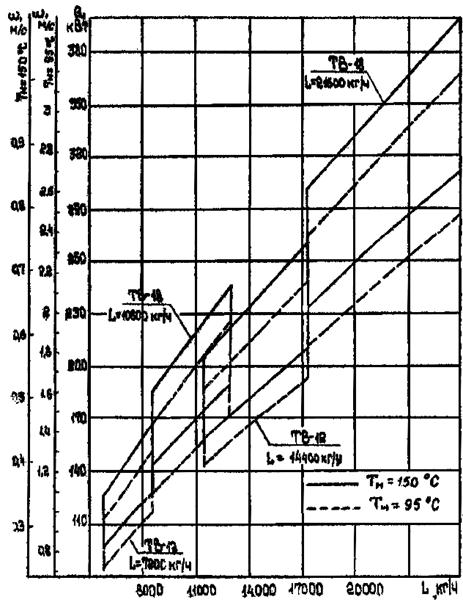

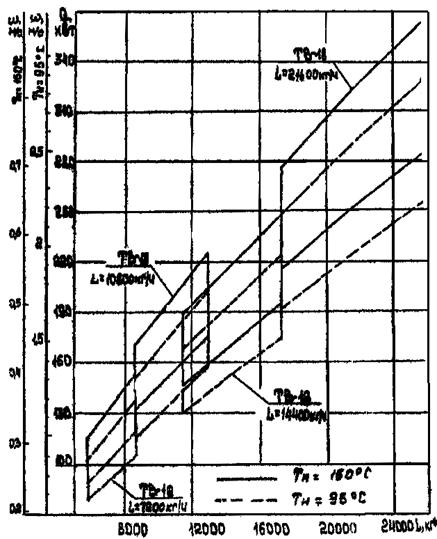

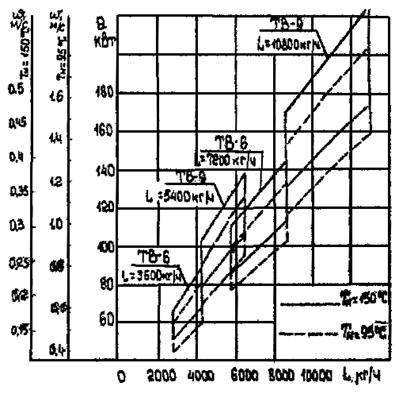

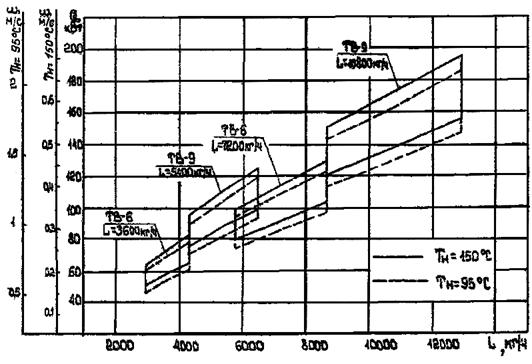

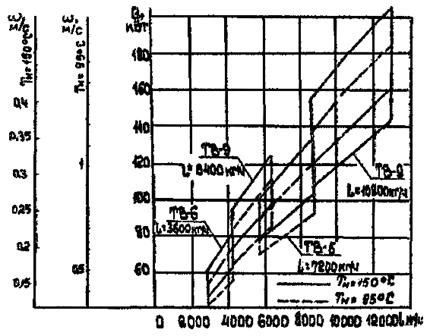

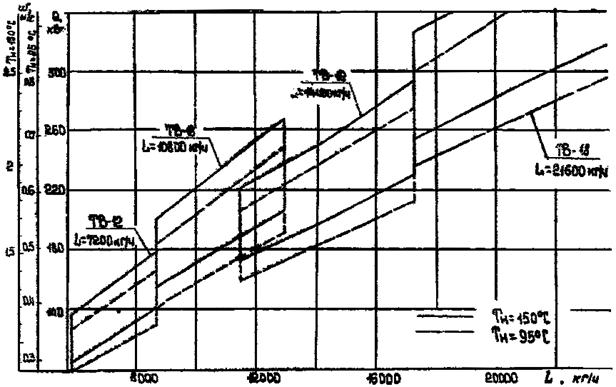

Дня анализа режимов тепловентиляторов представляют интерес допустимые области их работы при различных расчетной температуре наружного воздуха (приложение 3). Тепловая мощность для вентилятора каждого типоразмера определена для конкретной температуры наружного воздуха (-40, -30, -20 °С) и температуры теплоносителя. Каждая точка в области допустимых режимов соответствует таким скоростям теплоносителя, подаче воздуха ТВ, количеству воздуха, проходящего через калорифер, при которых значение температуры обратного теплоносителя составляет 70 °С.

Верхняя граница этой области для каждого типоразмера соответствует режиму, при котором 100 % воздуха проходит через калорифер, а нижняя - пропуску 70 % через калорифер, а 30 % - через обводной канал. Вертикальные линии слева и справа от линии номинальной воздухоподачи ограничивают диапазон ее изменений - ±20 %. Каждому значению расчетной температуры теплоносителя соответствует своя область допустимых режимов. Если заданная тепловая мощность попадает в зону, то при наружных температурах, отличных от расчетных, с помощью сдвоенного регулирующего клапана можно при меньшем расчетном значении тепловой мощности обеспечить удовлетворительное качество регулирования.

Для каждого значения подачи воздуха в пределах Lном ± 20 % определяется максимальное и минимальное значения допустимой тепловой мощности.

При выборе тепловентиляторов следует учитывать особенности системы управления, реализующей с помощью устройства «Приток-1» приведенный ниже алгоритм работы. В устройстве «Приток-1» используют регуляторы температуры и влажности внутреннего воздуха. В зависимости от знака отклонения температуры и влажности от заданных значений либо переключается частота вращения электродвигателя, либо перемещаются створки сдвоенного воздушного клапана.

Схемой предусмотрено два режима работы - «зима» и «лето», которые определяются положением специального переключателя. Регулирующим органом тепловой мощности управляют независимо от указанных режимов. Если температура внутреннего воздуха больше заданного значения, регулирующий орган увеличивает количество воздуха, проходящего в обход калорифера. Если же она меньше этого значения, увеличивается количество воздуха, идущего через калорифер.

Частоту вращения электродвигателя в режиме «зима» и «лето» переключают по-разному. В режиме «зима» частота вращения зависит только от относительной влажности. Если влажность меньше нормы, вентиляторы работают на малой частоте вращения, если же она превышает норму, электродвигатели вентиляторов переключаются на большую частоту вращения.

При положении ключа выбора режима в положение «лето» и температуре ниже «нормы», электродвигатели вентиляторов работают на малой частоте вращения. Если температура выше нормы, электродвигатели вентиляторов переключаются на большую частоту.

ПОРЯДОК РАСЧЕТА

Основные этапы работ при выборе тепловентиляторов и определении режимов их работы.

1. Рассчитывают тепловлажностный баланс помещения для всего диапазона изменения tн рассматриваемого климатического района. Шаг по tн должен быть не менее 10 °С. Для помещений с переменной нагрузкой расчет выполняют не менее чем для двух периодов технологического цикла: начала и конца откорма или выращивания животных. Результаты расчета - диапазон изменения минимально необходимых L и Q и граница отопительного периода.

2. Принимают решение по технологической схеме обработки воздуха в помещении: количество тепловентиляторов и диапазон наружных температур для их работы, количество и ориентировочная воздухоподача дополнительных (без нагрева приточного воздуха) вентиляторов. При этом по графикам допустимых областей работы ТВ в соответствии с максимальным значением тепловой мощности, расчетной tн и заданных (Tн и Tк) определяют типоразмеры ТВ, способные обеспечить требуемые L и Q. Если требуемые L и Q не удается обеспечить имеющейся номенклатурой ТВ, то возможны такие пути: изменение графика температуры теплоносителя; изменение технологической схемы обработки воздуха (число работающих агрегатов); компромиссный вариант, т.е. изменение в допустимых нормами пределах расчетных температур внутреннего воздуха.

3. Рассчитывают тепловлажностный баланс для конкретных значений подачи воздуха тепловентиляторов принятых вариантов.

4. Определяют расчетные условия для выбора скорости воды в трубках тепловентиляторов. Как правило, эти условия соответствуют минимальной температуре наружного воздуха и максимальной тепловой мощности. Проверяют возможность эффективной работы тепловентиляторов по графикам допустимых областей работы агрегатов в расчетных режимах. Технически нереализуемые (т.е. не обеспечивающие требований регулирования) варианты отбрасывают.

5. На основании технико-экономического сравнения выбирают наилучший вариант типоразмера ТВ.

Результаты расчетов - типоразмер ТВ, диапазон его работы по tн, расчетные значения tн, tк, Tн, Tк, ω, L, Q. Эти данные необходимы для наладки тепловентиляторов при отличных от расчетных условиях.

Пример 1.

В качестве объекта рассмотрим секцию свинарника-откормочника на 280 животных с выращиванием их от 40 до 110 кг при различных расчетных значениях температур наружного воздуха и теплоносителя. Результаты расчета для некоторых рассмотренных вариантов приведены в таблице 1.

Вариант 1. Выбрать тепловентилятор для рассматриваемого свинарника. Расчетная температура наружного воздуха tн = -40 °С, температуры теплоносителя Tн = 95 °С, Tк = 70 °С. Рассматриваем тепловлажностный баланс для условий начала и конца откорма при изменении tн от -40 до +21 °С с шагом 10 °С.

Расчеты показали, что в данном помещении для поддержания температуры и влажности воздуха в соответствии с нормами технологического проектирования подачу воздуха необходимо изменять от 3960 до 26800 кг/ч в зависимости от возраста животных и времени года, температура окончания отопительного периода составляет +2 °С для конца и +6 °С для начала откорма.

Принимаем типовую технологическую схему обработки воздуха: в холодный период года используем один тепловентилятор ТВ-6, а в теплый период года подключаем дополнительные вентиляторы (например, осевые из комплекта «Климат»). Исходя из этого перерасчитываем тепловлажностный баланс для отопительного периода при использовании одного тепловентилятора ТВ-6.

Из таблицы видно, что в начале откорма требуемая максимальная мощность при работе одного ТВ-6 с L = 3600 кг/ч составляет 60 кВт при tн = -40 °С, а в конце при работе тепловентилятора на максимальной частоте и L = 7200 кг/ч она равна 102,5 кВт. По графику допустимых областей работы тепловентилятора ТВ-6 (приложение 3.6) находим, что при Tн = 95 °С, Tк = 70 °С и использовании четырехрядного калорифера работа тепловентилятора эффективна при Q = 100 ... 129 кВт на первой частоте и Q = 60 ... 78 кВт на второй. Расчетные значения расхода теплоносителя и скорости воды в трубках определяем для максимального значения Q = 102,5 кВт.

Таким образом, при использовании ТВ-6 с четырехрядным калорифером можно обеспечить удовлетворительное качество регулирования.

Таблица 1

Пример 1. Расчетные расходы L и Q для холодного периода года

Показатель

Значения показателя при tн, °С

-40

-40

-30

-30

-20

-40

-30

-20

В начале откорма, m = 40 кг

В конце откорма, m = 110 кг

Расчетные оптимальные параметры

tвн, °С

18

18

18

18,1

18

18

φвн, %

72,5

72,5

72,5

72,4

72,4

72,5

L, кг/ч

3960

4041

4245

6946

7088

7746

Q, кВт

70,3

54,9

40,3

86,1

63,2

41,7

Режимы при использовании ТВ-6

L, кг/ч

3600

7200

3600

7200

7200

7200

7200

7200

tвн, °С

17,7

18,5

18,2

17,5

17,8

18,5

17,6

17,6

Q, кВт

60

122,5

45

95

70

102,5

75

45

Допустимые области работы с четырехрядными калориферами

Q, кВт при















Tн/Tк = 150/70

65 ... 85

108 ... 139

60 ... 78

100 ... 128

92 ... 118

108 ... 139

100 ... 128

92 ... 117

Tн/Tк = 95/70

60 ... 78

100 ... 129

54 ... 71

91 ... 118

82 ... 105

100 ... 129

91 ... 117

82 ... 105

Допустимые области работы с трехрядными калориферами

Q, кВт при















Tн/Tк = 150/70

58 ... 73

91 ... 115

53 ... 68

84 ... 106

77 ... 97

91 ... 115

84 ... 106

77 ... 97

Tн/Tк = 95/70

54 ... 69

86 ... 109

49 ... 62

78 ... 99

70 ... 89

86 ... 109

78 ... 99

70 ... 89

Вариант 2. Определить режим работы ТВ при Tн = 150 °С и Tк = 70 °С. Как видно из таблицы, в этом случае расчетные нагрузки лежат ниже границы области эффективной работы ТВ-6 и, следовательно, необходимо искать пути снижения запаса поверхности нагрева калорифера. В таблице показано, что в случае применения трехрядного калорифера расчетное значение Q = 102,5 кВт лежит в допустимом диапазоне 91,0 ... 115 кВт. При этом расчетное значение ω = 0,36 м/с.

Вариант 3. Определить расчетные режимы работы тепловентилятора ТВ-6 при расчетной температуре наружного воздуха tн = -20 °С, Tн = 95 °С и Tк = 70 °С при использовании трехрядного калорифера. В данном случае максимальная расчетная тепловая мощность соответствует нагрузке начального периода откорма и составляет 70 кВт, расчетное значение в допустимой области работы - 70 ... 89 кВт. Для обеспечения максимального расчетного значения Q = 70 кВт, значение ω должно составлять 0,79 м/с (приложение 9.1).

В таблице приведены данные и для других расчетных температур, которые показывают, что при tн = -30 °С следует использовать трехрядные калориферы.

Необходимо обратить внимание на возможную ошибку при выборе ТВ. Если принять, что в начальный период откорма ТВ работает с L = 7200 кг/ч, расход теплоты в этот период увеличиться вдвое. Хотя при этом расчетное значение Q находится в допустимой области, решение нельзя призвать удовлетворительным из-за перерасхода теплоты. Перерасход теплоты наблюдается и при использовании двух тепловентиляторов ТВ-6.

Пример 2. Выбрать тепловентиляторы для обеспечения микроклимата во все периоды года для коровника на 200 животных (типовой проект 801-2-39.84). Расчетные значения tн = -40 °С, Tн = 95 °С, Tк = 70 °С, L = 21600 кг/ч, Q = 206 кВт.

Проверяем по допустимым областям работы следующие варианты (см. приложение 3.6)

- работают два ТВ-18 на первой частоте, один агрегат должен обеспечивать L = 10800 кг/ч, Q = 103 кВт (минимально-допустимая тепловая мощность Qдmin = 167 кВт);

- работают четыре ТВ-9 на первой частоте, один агрегат должен обеспечивать L = 5400 кг/ч, Q = 51,5 кВт (Qдmin = 92 кВт);

- работают два ТВ-9 на второй частоте, на один агрегат приходится L = 10800 кг/ч, Q = 103 кВт (Qдmin = 154 кВт);

- работает один ТВ-18 на второй частоте, L = 21600 кг/ч, Q = 206 кВт (Qдmin = 275 кВт).

Для всех вариантов, как видно из приложений 3.6.1, 3.6.2, обеспечить эффективную работу агрегатов невозможно из-за лишней площади поверхности нагрева; в расчетном режиме Lк < 70 % Lном. В данном случае обычные приемы (снижение температуры теплоносителя, переход к другому типоразмеру) не дают результата.

Решение можно найти при изменении схем обработки воздуха в холодный период года, либо при снижении запаса поверхности нагрева путем замены калорифера в ТВ.

ПРИЛОЖЕНИЕ 1

Технические характеристики тепловентиляторов [4]

Показатель

Значение показателя для

ТВ-6

ТВ-9

ТВ-12

ТВ-18

ТВ-24

ТВ-36

Воздухоподача, тыс. м3

3

6

4,5

9

6

12

9

18

12

24

18

36

Установленная мощность, кВт

0,55

2,2

2,3

3,7

3,2

5,2

4,2

7,1

6,0

9

9

13

Частота вращения крыльчатки центробежного вентилятора, мин-1

720

1440

560

1120

560

1120

460

920

325

650

365

730

Диаметр крыльчатки, мм

315

400

400

500

630

630

Габаритные размеры, мм

1365×740×860

1710×1045×1140

1730×1170×1140

1840×1450×1140

2000×1500×1540

2000×1500×1540

Масса, кг

230

280

325

410

650

680

Примечания. Во всех случаях давление, создаваемое вентилятором, равно 392 Па, Тн = 150 °С, Тк = 70 °С, рабочее давление теплоносителя составляет 588 кПа, погрешность регулирования температуры ±1,5 °С.

ПРИЛОЖЕНИЕ 2

Характеристики используемых в тепловентиляторах калориферов (ТУ 22-5757-84) [5]

Показатель

Значение показателя для

КСК3-7 (ТВ-6)

КСК3-8 (ТВ-9)

КСК3-9 (ТВ-12)

КСК3-10 (ТВ-18)

КСК3-7 (ТВ-6)

КСК3-8 (ТВ-9)

КСК3-9 (ТВ-12)

КСК3-10 (ТВ-18)

F, м2

16,36

19,42

22,5

28,66

21,47

25,52

29,57

37,66

fв, м2

0,329

0,392

0,455

0,581

0,329

0,392

0,455

0,581

fт, м2

0,000846

0,001112

Lmin, кг/ч

3600

5400

7200

10800

3600

5400

7200

10800

Lmах, кг/ч

7200

10800

14400

21600

7200

10800

14400

21600

А

22,51

19,59

Б

15,74

17,33

18,79

16,8

11,49

12,49

13,4

15,14

Приложение 3.1

Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (W) тепловентиляторов серии ТВ с четырехрядными калориферами при расчетной воздухоподаче

Температурный график Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

ТВ-6

ТВ-9

3600

7200

5400

10800

При температуре наружного воздуха tн = -40 °С

150/70

Q, кВт

85 ... 65

139 ... 108

130 ... 100

214 ... 166



w, м/с

0,2

0,4 ... 0,3

0,4 ... 0,3

0,6 ... 0,5

130/70

Q, кВт

81 ... 56

133 ... 104

125 ... 96

206 ... 160



w, м/с

0,3 ... 0,2

0,5 ... 04

0,5 ... 0,3

0,7 ... 0,6

115/70

Q, кВт

79 ... 61

130 ... 101

122 ... 94

201 ... 156



w, м/с

0,4 ... 0,3

0,6 ... 0,5

0,6 ... 0,5

1,0 ... 0,7

95/70

Q, кВт

78 ... 60

120 ... 100

120 ... 92

199 ... 154



w, м/с

0,7 ... 0,5

1,1 ... 0,9

1,0 ... 0,8

1,3 ... 1,7

При температуре наружного воздуха tн = -30 °С

150/70

Q, кВт

78 ... 603

128 ... 100

121 ... 93

198 ... 154



w, м/с

0,2

0,3

0,3

0,5 ... 0,4

130/70

Q, кВт

76 ... 58

123 ... 95

115 ... 89

189 ... 147



w, м/с

0,3 ... 0,2

0,4 ... 0,3

0,4 ... 0,3

0,7 ... 0,5

115/70

Q, кВт

73 ... 56

119 ... 92

112 ... 86

184 ... 143



w, м/с

0,4 ... 0,3

0,6 ... 0,4

0,5 ... 0,4

0,9 ... 0,7

95/7

Q, кВт

71 ... 54

117 ... 91

109 ... 84

181 ... 140



w, м/с

0,6 ... 0,5

1,0 ... 0,8

0,9 ... 0,7

1,6 ... 1,2

При температуре наружного воздуха tн = -20 °С

150/70

Q, кВт

72 ... 58

118 ... 92

111 ... 88

182 ... 141



w, м/с

0,2

0,3

0,3 ... 0,2

0,5 ... 0,4

130/70

Q, кВт

68 ... 52

112 ... 87

105 ... 81

173 ... 134



w, м/с

0,2

0,4 ... 0,3

0,4 ... 0,3

0,6 ... 0,5

115/70

Q, кВт

66 ... 51

108 ... 84

101 ... 78

167 ... 130



w, м/с

0,3 ... 0,2

0,5 ... 0,4

0,5 ... 0,4

0,8 ... 0,6

95/70

Q, кВт

54 ... 49

105 ... 82

98 ... 75

163 ... 126



w, м/с

0,7 ... 0,4

0,9 ... 0,7

0,8 ... 0,7

1,4 ... 1,1

Продолжение прилож. 3.1

Температурный график Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

ТВ-12

ТВ-18

7200

14400

10800

21600

При температуре наружного воздуха tн = -40 °С

150/70

Q, кВт

159 ... 123

258 ... 201

234 ... 181

381 ... 296

w, м/с

0,4 ... 0,3

0,7 ... 0,5

0,6 ... 0,5

1,0 ... 0,8

130/70

Q, кВт

152 ... 118

249 ... 194

225 ... 174

367 ... 286

w, м/с

0,6 ... 0,4

0,9 ... 0,7

0,8 ... 0,6

1,3 ... 1,0

115/70

Q, кВт

149 ... 115

243 ... 189

219 ... 169

359 ... 278

w, м/с

0,7 ... 0,6

1,2 ... 0,9

1,1 ... 0,8

1,7 ... 1,3

95/70

Q, кВт

147 ... 113

241 ... 187

217 ... 167

356 ... 278

w, м/с

1,3 ... 1,0

2,1 ... 1,6

1,9 ... 1,4

3,1 ... 2,4

При температуре наружного воздуха tн = -30 °С

150/70

Q, кВт

147 ... 113

239 ... 186

217 ... 168

352 ... 275

w, м/с

0,4

0,6 ... 0,3

0,6 ... 0,5

1,0 ... 0,7

130/70

Q, кВт

140 ... 108

229 ... 178

207 ... 159

337 ... 263

w, м/с

0,5 ... 0,4

0,8 ... 0,6

0,8 ... 0,6

1,2 ... 0,9

115/70

Q, кВт

136 ... 105

222 ... 173

201 ... 159

328 ... 255

w, м/с

0,7 ... 0,5

1,1 ... 0,8

1,0 ... 0,7

1,6 ... 1,2

95/70

Q, кВт

133 ... 102

220 ... 170

197 ... 152

323 ... 251

w, м/с

1,1 ... 0,9

1,9 ... 1,5

1,7 ... 1,3

2,7 ... 2,2

При температуре наружного воздуха tн = -20 °С

150/70

Q, кВт

135 ... 104

219 ... 171

199 ... 154

324 ... 253

w, м/с

0,4 ... 0,3

0,6 ... 0,5

0,6 ... 0,4

0,9 ... 0,7

130/70

Q, кВт

128 ... 99

209 ... 163

189 ... 146

308 ... 240

w, м/с

0,5 ... 0,4

0,8 ... 0,6

0,7 ... 0,5

1,1 ... 0,9

115/70

Q, кВт

123 ... 95

202 ... 157

141 ... 123

298 ... 232

w, м/с

0,8 ... 0,5

1,0 ... 0,8

0,9 ... 0,7

1,4 ... 1,1

95/70

Q, кВт

120 ... 92

197 ... 153

177 ... 137

291 ... 226

w, м/с

1,0 ... 0,8

1,7 ... 1,3

1,5 ... 1,2

2,5 ... 1,9

Приложение 3.2

Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (w) тепловентилятора ТВ-6 с калорифером КСК-4-7 при расчетной воздухоподаче

Температурный график, Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

3600

4140

3060

7200

8280

6120

При температуре наружного воздуха tн = -40 °С

150/70

Q, кВт

85 ... 65

94 ... 72

75 ... 58

139 ... 108

153 ... 119

124 ... 96

w, м/с

0,2

0,3 ... 0,2

0,2

0,4 ... 0,3

0,4 ... 0,3

0,3

130/70

Q, кВт

81 ... 63

90 ... 69

72 ... 58

133 ... 104

147 ... 114

119 ... 92

w, м/с

0,3 ... 0,2

0,3

0,3 ... 0,2

0,5 ... 0,4

0,5 ... 0,4

0,4 ... 0,3

115/70

Q, кВт

79 ... 61

88 ... 68

70 ... 54

130 ... 101

144 ... 112

116 ... 89

w, м/с

0,4 ... 0,3

0,8 ... 0,3

0,3

0,6 ... 0,5

1,7 ... 0,5

0,6 ... 0,4

95/70

Q, кВт

78 ... 60

86 ... 66

69 ... 53

129 ... 100

142 ... 110

115 ... 89

w, м/с

0,7 ... 0,5

0,7 ... 0,6

0,6 ... 0,5

1,1 ... 0,9

1,2 ... 1,0

1,0 ... 0,8

При температуре наружного воздуха tн = -30 °С

150/70

Q, кВт

78 ... 60

87 ... 67

70 ... 54

128 ... 100

141 ... 110

114 ... 89



w, м/с

0,3

0,2

0,2 ... 0,1

0,3

0,4 ... 0,3

0,3 ... 0,2

130/70

Q, кВт

75 ... 58

83 ... 64

66 ... 51

127 ... 95

135 ... 106

109 ... 85



w, м/с

0,3 ... 0,2

0,3 ... 0,2

0,2

0,4 ... 0,3

0,5 ... 0,4

0,4 ... 0,3

115/70

Q, кВт

73 ... 56

80 ... 62

64 ... 49

112 ... 92

131 ... 102

106 ... 82



w, м/с

0,4 ... 0,3

0,4 ... 0,3

0,3 ... 0,2

0,6 ... 0,4

0,6 ... 0,5

0,5 ... 0,4

95/70

Q, кВт

71 ... 54

78 ... 60

63 ... 48

117 ... 91

129 ... 100

104 ... 81



w, м/с

0,6 ... 0,5

0,7 ... 0,5

0,5 ... 0,4

1,0 ... 0,8

1,1 ... 0,9

0,9 ... 0,7

При температуре наружного воздуха tн = -20 °С

150/70

Q, кВт

72 ... 56

80 ... 62

64 ... 49

118 ... 92

130 ... 92

105 ... 82



w, м/с

0,2

0,2

0,2 ... 0,1

0,3

0,4 ... 0,3

0,3 ... 0,2

130/70

Q, кВт

68 ... 53

76 ... 58

61 ... 47

112 ... 87

123 ... 96

100 ... 75



w, м/с

0,2

0,3 ... 0,2

0,2

0,4 .... 0,3

0,4 ... 0,3

0,4 ... 0,3

115/70

Q, кВт

66 ... 51

73 ... 56

59 ... 45

108 ... 84

119 ... 93

96 ... 75



w, м/с

0,3 ... 0,2

0,4 ... 0,3

0,3 ... 0,2

0,5 ... 0,4

0,6 ... 0,4

0,5 ... 0,4

95/70

Q, кВт

64 ... 49

71 ... 54

57 ... 43

105 ... 73

116 ... 90

94 ... 73



w, м/с

0,6 ... 0,4

0,6 ... 0,5

0,5 ... 0,4

0,9 ... 0,7

1,0 ... 0,8

0,8 ... 0,6

Приложение 3.3

Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (w) тепловентилятора ТВ-9 с калорифером КСК 4-8 при расчетной воздухоподаче

Температурный график, Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

5400

6210

4590

10800

12420

9180

При температуре наружного воздуха tн = -40 °С

150/70

Q, кВт

130 ... 100

144 ... 111

116 ... 89

214 ... 168

236 ... 184

191 ... 148

w, м/с

0,4 ... 0,3

0,4 ... 0,3

0,3 ... 0,2

0,6 ... 0,7

0,7 ... 0,5

0,5 ... 0,4

130/70

Q, кВт

125 ... 96

139 ... 107

111 ... 85

206 ... 160

227 ... 177

183 ... 142

w, м/с

0,5 ... 0,3

0,5 ... 0,4

0,4 ... 0,3

0,7 ... 0,6

0,8 ... 0,6

0,7 ... 0,5

115/70

Q, кВт

122 ... 94

135 ... 104

108 ... 83

201 ... 156

222 ... 172

179 ... 138

w, м/с

0,6 ... 0,5

0,6 ... 0,5

0,5 ... 0,4

1,0 ... 0,7

1,1 ... 0,8

0,9 ... 0,7

95/70

Q, кВт

120 ... 92

133 ... 102

106 ... 81

190 ... 154

220 ... 170

177 ... 136

w, м/с

1,0 ... 0,8

1,1 ... 0,9

0,9 ... 0,7

1,7 ... 1,3

1,9 ... 1,5

1,3 ... 1,2

При температуре наружного воздуха tн = -30 °С

150/70

Q, кВт

121 ... 93

134 ... 103

107 ... 82

198 ... 154

218 ... 170

177 ... 137



w, м/с

0,3

0,4 ... 0,3

0,3 ... 0,2

0,5 ... 0,4

0,6 ... 0,5

0,5 ... 0,4

130/70

Q, кВт

115 ... 89

127 ... 98

102 ... 79

189 ... 147

209 ... 162

169 ... 131



w, м/с

0,4 ... 0,3

0,5 ... 0,4

0,3 ... 0,4

0,7 ... 0,5

0,8 ... 0,6

0,6 ... 0,5

115/70

Q, кВт

112 ... 86

124 ... 95

99 ... 76

184 ... 143

203 ... 158

164 ... 127



w, м/с

0,5 ... 0,4

0,6 ... 0,5

0,5 ... 0,4

0,9 ... 0,7

1,0 ... 0,8

0,8 ... 0,6

95/70

Q, кВт

109 ... 84

121 ... 93

97 ... 74

181 ... 140

200 ... 154

161 ... 124



w, м/с

0,9 ... 0,7

1,0 ... 0,8

0,8 ... 0,6

1,6 ... 1,2

1,7 ... 1,3

1,4 ... 1,1

При температуре наружного воздуха tн = -20 °С

150/70

Q, кВт

111 ... 86

123 ... 95

99 ... 76

182 ... 141

201 ... 156

162 ... 126



w, м/с

0,3 ... 0,2

0,3

0,3 ... 0,2

0,5 ... 0,4

0,5 ... 0,4

0,4 ... 0,3

130/70

Q, кВт

105 ... 81

116 ... 90

93 ... 72

173 ... 134

191 ... 148

154 ... 119



w, м/с

0,4 ... 0,3

0,4 ... 0,3

0,3

0,8 ... 0,5

0,8 ... 0,5

0,6 ... 0,4

115/70

Q, кВт

101 ... 78

112 ... 87

90 ... 69

167 ... 130

184 ... 143

149 ... 115



w, м/с

0,5 ... 0,4

0,5 ... 0,4

0,4 ... 0,3

0,8 ... 0,6

0,9 ... 0,7

0,7 ... 0,6

95/70

Q, кВт

98 ... 75

109 ... 84

87 ... 67

163 ... 126

180 ... 138

145 ... 112



w, м/с

0,8 ... 0,7

0,9 ... 0,7

0,8 ... 0,6

1,4 ... 1,1

1,5 ... 1,2

1,2 ... 1,0

Приложение 3.4

Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (w) тепловентилятора ТВ-12 с калорифером КСК-4-9 при расчетной воздухоподаче

Температурный график, Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

7200

8286

6120

14400

16560

12580

При температуре наружного воздуха tн = -40 °С

150/70

Q, кВт

159 ... 123

175 ... 136

141 ... 109

258 ... 201

285 ... 222

231 ... 179



w, м/с

0,4 ... 0,3

0,5 ... 0,4

0,4 ... 0,3

0,7 ... 0,5

0,8 ... 0,6

0,6 ... 0,5

130/70

Q, кВт

152 ... 118

168 ... 130

136 ... 104

249 ... 194

274 ... 214

222 ... 173



w, м/с

0,6 ... 0,4

0,6 ... 0,5

0,5 ... 0,4

0,9 ... 0,7

1,0 ... 0,8

0,8 ... 0,6

115/70

Q, кВт

149 ... 115

164 ... 127

132 ... 102

243 ... 189

268 ... 209

217 ... 168



w, м/с

0,7 ... 0,6

0,8 ... 0,6

0,6 ... 0,5

1,2 ... 0,9

1,3 ... 1,0

1,0 ... 0,8

95/70

Q, кВт

147 ... 113

162 ... 125

130 ... 102

241 ... 187

256 ... 207

215 ... 166



w, м/с

1,3 ... 1,0

1,4 ... 1,1

1,1 ... 0,9

2,1 ... 1,6

2,3 ... 1,8

1,9 ... 1,4

При температуре наружного воздуха tн = -30 °С

150/70

Q, кВт

147 ... 113

162 ... 126

131 ... 101

239 ... 186

263 ... 205

213 ... 166



w, м/с

0,4 ... 0,3

0,4 ... 0,3

0,4 ... 0,3

0,6 ... 0,5

0,7 ... 0,6

0,6 ... 0,5

130/70

Q, кВт

140 ... 108

165 ... 120

125 ... 96

229 ... 178

252 ... 196

204 ... 159



w, м/с

0,5 ... 0,4

0,6 ... 0,4

0,5 ... 0,3

0,8 ... 0,6

0,9 ... 0,7

0,7 ... 0,6

115/70

Q, кВт

136 ... 105

150 ... 116

121 ... 93

222 ... 173

245 ... 191

198 ... 154



w, м/с

0,7 ... 0,5

0,7 ... 0,6

0,6 ... 0,4

1,1 ... 0,8

1,2 ... 0,9

1,0 ... 0,7

95/70

Q, кВт

133 ... 102

147 ... 114

118 ... 91

220 ... 170

241 ... 188

195 ... 151



w, м/с

1,1 ... 0,9

1,3 ... 1,0

1,0 ... 0,8

1,9 ... 1,5

2,1 ... 1,6

1,7 ... 1,3

При температуре наружного воздуха tн = -20 °С

150/70

Q, кВт

135 ... 104

149 ... 115

120 ... 93

219 ... 171

242 ... 189

196 ... 153



w, м/с

0,4 ... 0,3

0,4 ... 0,3

0,3

0,6 ... 0,5

0,7 ... 0,5

0,5 ... 0,4

130/70

Q, кВт

128 ... 99

141 ... 109

114 ... 88

209 ... 163

230 ... 179

186 ... 145



w, м/с

0,5 ... 0,4

0,5 ... 0,4

0,4 ... 0,3

0,8 ... 0,7

0,8 ... 0,6

0,7 ... 0,5

115/70

Q, кВт

123 ... 95

137 ... 106

110 ... 85

202 ... 157

222 ... 173

180 ... 140



w, м/с

0,6 ... 0,5

0,7 ... 0,5

0,5 ... 0,4

1,0 ... 0,8

1,1 ... 0,8

0,9 ... 0,7

95/70

Q, кВт

120 ... 92

133 ... 102

106 ... 82

197 ... 153

217 ... 169

175 ... 136



w, м/с

1,0 ... 0,8

1,1 ... 0,9

0,9 ... 0,7

1,7 ... 1,3

1,9 ... 1,5

1,5 ... 1,2

Приложение 3.5

Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (w) тепловентилятора ТВ-18 с калорифером КСК-4-10 при расчетной воздухоподаче

Температурный график, Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

10800

12420

9180

21600

24840

18360

При температуре наружного воздуха tн = -40 °С

150/70

Q, кВт

234 ... 181

259 ... 200

209 ... 181

381 ... 297

420 ... 328

340 ... 265



w, м/с

0,6 ... 0,5

0,7 ... 0,5

0,6 ... 0,4

1,0 ... 0,8

1,1 ... 0,9

0,9 ... 0,7

130/70

Q, кВт

225 ... 174

249 ... 192

200 ... 154

367 ... 286

404 ... 316

328 ... 255



w, м/с

0,8 ... 0,6

0,9 ... 0,7

0,7 ... 0,6

1,3 ... 1,0

1,5 ... 1,1

1,2 ... 0,9

115/70

Q, кВт

219 ... 169

243 ... 188

195 ... 150

359 ... 278

395 ... 308

320 ... 249



w, м/с

1,0 ... 0,8

1,2 ... 0,7

0,9 ... 0,7

1,7 ... 1,3

1,9 ... 1,5

1,5 ... 1,2

95/70

Q, кВт

217 ... 167

239 ... 185

192 ... 147

356 ... 246

393 ... 305

317 ... 246



w, м/с

1,9 ... 1,4

2,1 ... 1,6

1,7 ... 1,3

3,1 ... 2,4

3,4 ... 2,6

2,7 ... 2,1

При температуре наружного воздуха tн = -30 °С

150/70

Q, кВт

217 ... 168

230 ... 185

193 ... 149

352 ... 275

388 ... 303

315 ... 245



w, м/с

0,6 ... 0,5

0,6 ... 0,5

0,5 ... 0,4

1,0 ... 0,7

1,0 ... 0,7

0,9 ... 0,7

130/70

Q, кВт

207 ... 159

229 ... 177

184 ... 142

337 ... 263

371 ... 290

301 ... 234



w, м/с

0,7 ... 0,6

0,8 ... 0,6

0,7 ... 0,5

1,2 ... 0,9

1,3 ... 1,0

1,1 ... 0,8

115/70

Q, кВт

201 ... 155

222 ... 172

179 ... 138

328 ... 255

361 ... 282

233 ... 228



w, м/с

1,0 ... 0,7

1,1 ... 0,8

0,9 ... 0,7

1,6 ... 1,2

1,7 ... 1,4

1,4 ... 1,1

95/70

Q, кВт

197 ... 152

218 ... 168

175 ... 134

323 ... 251

356 ... 227

288 ... 223



w, м/с

1,7 ... 1,3

1,9 ... 1,4

1,5 ... 1,2

2,8 ... 2,2

3,1 ... 2,4

2,5 ... 1,9

При температуре наружного воздуха tн = -20 °С

150/70

Q, кВт

199 ... 154

220 ... 171

177 ... 137

324 ... 253

356 ... 276

289 ... 225



w, м/с

0,5 ... 0,4

0,6 ... 0,5

0,5 ... 0,4

0,9 ... 0,7

1,0 ... 276

0,8 ... 0,6

130/70

Q, кВт

189 ... 146

209 ... 162

168 ... 130

308 ... 240

339 ... 264

275 ... 214



w, м/с

0,7 ... 0,6

0,8 ... 0,6

0,6 ... 0,5

1,1 ... 0,8

1,2 ... 1,0

1,0 ... 0,8

115/70

Q, кВт

183 ... 141

202 ... 156

162 ... 125

296 ... 232

328 ... 256

266 ... 207



w, м/с

0,9 ... 0,7

1,0 ... 0,8

0,8 ... 0,6

1,4 ... 1,0

1,6 ... 1,2

1,3 ... 1,0

95/70

Q, кВт

177 ... 137

196 ... 151

157 ... 121

291 ... 226

321 ... 249

259 ... 201



w, м/с

1,5 ... 1,2

1,7 ... 1,3

1,4 ... 1,0

2,5 ... 1,9

2,8 ... 2,1

2,2 ... 1,7

Приложение 3.6.1

Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -40 °С

Приложение 3.6.2

Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -40 °С

Приложение 3.7.1

Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -30 °С

Приложение 3.7.2

Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -30 °С

Приложение 3.8.1

Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -20 °С

Приложение 3.8.2

Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -20 °С

Приложение 4.1

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -40 °С

Приложение 4.2

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -30 °С

Приложение 4.3

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -20 °С

Приложение 4.4

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -10 °С

Приложение 4.5

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -5 °С

Приложение 4.6

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -0,5 °С, Тн = 70 °С

Приложение 4.7

Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = 10 °С, Тн = 70 °С

Приложение 5.1

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,2 ... 1 м/с, tн = -40 °С, Тн = 150 °С

Приложение 5.2

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -40 °С, Тн = 90 °С

Приложение 5.3

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С

Приложение 5.4

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С

Приложение 5.5

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С

Приложение 5.6

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 90 °С

Приложение 5.7

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с

Приложение 5.8

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С

Приложение 5.9

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С

Приложение 6.1

Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С

Приложение 6.2

Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 95 °С

Приложение 6.3

Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С

Приложение 6.4

Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 95 °С

Приложение 6.5

Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -10 °С

Приложение 6.6

Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с

Приложение 7.1

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С

Приложение 7.2

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 95 °С

Приложение 7.3

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С

Приложение 7.4

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 95 °С

Приложение 7.5

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 95 °С

Приложение 7.6

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С

Приложение 7.7

Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с

Приложение 8.1

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -40 °С, Тн = 150 °С

Приложение 8.2

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -40 °С, Тн = 95 °С

Приложение 8.3

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С

Приложение 8.4

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 95 °С

Приложение 8.5

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 95 °С

Приложение 8.6

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С

Приложение 8.7

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С

Приложение 8.8

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-9 при ω = 0,12 ... 1 м/с, tн = 0,5 °С, Тн = 70 °С

Приложение 8.9

Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = 10 °С, Тн = 70 °С

Приложение 9.1

Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (w) тепловентиляторов серии ТВ с трехрядными калориферами при расчетной воздухоподаче

Температурный график Тнк, °С

Показатель

Значение показателя при частоте вращения, мин-1

ТВ-6

ТВ-9

3600

7200

5400

10800

При температуре наружного воздуха, tн = -40 °С

150/70

Q, кВт

73 ... 58

115 ... 91

104 ... 82

162 ... 129



w, м/c

0,3 ... 0,2

0,4 ... 0,3

0,4 ... 0,3

0,6 ... 0,5

130|70

Q, кВт

71 ... 56

111 ... 88

100 ... 79

157 ... 125



w, м/c

0,3

0,5 ... 0,4

0,5 ... 0,4

0,7 ... 0,6

115/70

Q, кВт

69 ... 54

109 ... 86

98 ... 77

154 ... 122



w, м/c

0,4 ... 0,3

0,7 ... 0,5

0,6 ... 0,5

1,0 ... 0,8

95/70

Q, кВт

69 ... 54

109 ... 86

98 ... 77

154 ... 122



w, м/c

0,8 ... 0,6

1,2 ... 1,0

1,1 ... 0,9

1,7 ... 1,4

При температуре наружного воздуха, tн = -30 °С

150/70

Q, кВт

68 ... 53

106 ... 84

96 ... 75

150 ... 119



w, м/c

0,2

0,4 ... 0,3

0,3

0,4 ... 0,3

130/70

Q, кВт

65 ... 51

102 ... 81

92 ... 73

144 ... 115



w, м/c

0,3 ... 0,2

0,5 ... 0,4

0,4 ... 0,3

0,7 ... 0,5

115/70

Q, кВт

63 ... 55

99 ... 79

90 ... 71

141 ... 112



w, м/c

0,6 ... 0,4

0,6 ... 0,5

0,6 ... 0,4

0,9 ... 0,7

95/70

Q, кВт

62 ... 40

99 ... 78

89 ... 70

140 ... 111



w, м/c

0,7 ... 0,6

1,1 ... 0,9

1,0 ... 0,8

1,6 ... 1,3

При температуре наружного воздуха, tн = -20 °С

150/70

Q, кВт

62 ... 40

97 ... 77

88 ... 70

137 ... 110



w, м/c

0,2

0,3

0,3

0,5 ... 0,4

130/70

Q, кВт

58 ... 47

93 ... 74

84 ... 66

131 ... 105



w, м/c

0,2

0,4 ... 0,3

0,4 ... 0,3

0,6 ... 0,5

115/70

Q, кВт

57 ... 45

90 ... 72

81 ... 64

127 ... 101



w, м/c

0,4 ... 0,2

0,6 ... 0,5

0,5 ... 0,4

0,8 ... 0,6

95/70

Q, кВт

56 ... 44

89 ... 70

80 ... 63

126 ... 100



w, м/c

0,6 ... 0,5

1,0 ... 0,8

0,9 ... 0,7

1,4 ... 1,1



Температурный график Тнк, °С

Показатель

Значение показателя при частоте вращениямин-1

ТВ-12

ТВ-18

7200

14400

10800

21600

При температуре наружного воздуха, tн = -40 °С

150/70

Q, кВт

135 ... 107

210 ... 166

148 ... 187





w, м/c

0,5 ... 0,4

0,7 ... 0,5

0,7 ... 0,6

1,1 ... 0,9

130/70

Q, кВт

130 ... 103

203 ... 162

131 ... 181





w, м/c

0,6 ... 0,5

1,0 ... 0,8

0,8 ... 0,7

1,4 ... 1,1

115/70

Q, кВт

128 ... 101

200 ... 159

187 ... 148

292 ... 233



w, м/c

0,8 ... 0,6

1,3 ... 1,0

1,2 ... 0,8

1,6 ... 1,5

95/70

Q, кВт

127 ... 100

200 ... 159

187 ... 147

293 ... 233



w, м/c

1,4 ... 1,3

2,3 ... 1,8

2,1 ... 1,7

3,3 ... 2,6

При температуре наружного воздуха, tн = -30 °С

150/70

Q, кВт

125 ... 99

194 ... 155

183 ... 145

284 ... 227



w, м/c

0,4

0,7 ... 0,8

0,7 ... 0,5

1,0 ... 0,8

130/70

Q, кВт

120 ... 94

186 ... 149

176 ... 139

273 ... 218



w, м/c

0,6 ... 0,4

0,9 ... 0,7

0,8 ... 0,7

1,0 ... 1,3

115/70

Q, кВт

117 ... 92

182 ... 145

171 ... 135

267 ... 213



w, м/c

0,7 ... 0,6

1,1 ... 0,9

1,0 ... 0,9

1,7 ... 1,3

95/70

Q, кВт

115 ... 91

181 ... 144

169 ... 133

266 ... 211



w, м/c

1,3 ... 1,0

2,1 ... 1,6

1,9 ... 1,6

3,0 ... 2,4

При температуре наружного воздуха, tн = -20 °С

150/70

Q, кВт

114 ... 91

178 ... 142

168 ... 133

261 ... 208



w, м/c

0,4 ... 0,3

0,6 ... 0,5

0,6 ... 0,5

0,9 ... 0,7

130/70

Q, кВт

109 ... 86

170 ... 135

160 ... 127

249 ... 199



w, м/c

0,5 ... 0,4

0,8 ... 0,6

0,7 ... 0,5

1,1 ... 0,9

115/70

Q, кВт

106 ... 83

165 ... 132

155 ... 123

242 ... 193



w, м/c

0,6 ... 0,5

1,0 ... 0,8

1,0 ... 0,8

1,5 ... 1,2

95/70

Q, кВт

104 ... 82

163 ... 129

152 ... 120

239 ... 190



w, м/c

1,2 ... 0,9

1,8 ... 1,5

1,7 ... 1,4

2,7 ... 2,1

Приложение 9.2.1

Допустимые области работы тепловентиляторов серии ТВ с трехрядными калориферами серии КСК при tн = -40 °С

Приложение 9.2.2

Допустимые области работы тепловентиляторов серии ТВ с трехрядными калориферами серии КСК при tн = -40 °С

Использованная литература

1. Козлова Н.П., Валге А.М., Скуратов В.В. и др. Методические рекомендации по расчету режимов работы отопительно-вентиляционных систем животноводческих ферм и комплексов. - Л.: НИПТИМЭСХ Н3, 1987.

2. Временные рекомендации по определению температуры обратной воды на выходе из калориферов по ГОСТ 7201-70, А3-690. М.: ГПИ Сантехпроект, 1975.

3. Журавлев Б.А. Наладка и регулирование систем вентиляции и кондиционирования воздуха. - М.: Стройиздат, 1980.

4. Тепловентиляторы ТВ-6, ТВ-9, ТВ-12, ТВ-18, ТВ-24, ТВ-36. Проспект ВНИИЖИВМАШ, 1982.

5. Калориферы КСК3-6-02ХЛЗА: КСК3-12-02ХЛЗА, КСК4-6-02ХЛЗА: - КСК4-12-02ХЛЗА. Информация Костромского калориферного завода.



СОДЕРЖАНИЕ

Введение. 1

Основные предпосылки для расчета и выбора тепловентиляторов серии тв.. 2

Порядок расчета. 5

Приложение 1. Технические характеристики тепловентиляторов. 7

Приложение 2. Характеристики используемых в тепловентиляторах калориферов (ТУ 22-5757-84) 8

Приложение 3.1 Рекомендуемый диапазон изменения тепловой мощности и скорости воды в трубках тепловентиляторов серии ТВ с четырехрядными калориферами при расчетной воздухоподаче. 8

Приложение 3.2 Рекомендуемый диапазон изменения тепловой мощности и скорости воды в трубках тепловентилятора ТВ-6 с калорифером КСК-4-7 при расчетной воздухоподаче. 9

Приложение 3.3. Рекомендуемый диапазон изменения тепловой мощности и скорости воды в трубках тепловентилятора ТВ-9 с калорифером КСК 4-8 при расчетной воздухоподаче. 10

Приложение 3.4. Рекомендуемый диапазон изменения тепловой мощности и скорости воды в трубках тепловентилятора ТВ-12 с калорифером КСК-4-9 при расчетной воздухоподаче. 10

Приложение 3.5. Рекомендуемый диапазон изменения тепловой мощности и скорости воды в трубках тепловентилятора ТВ-18 с калорифером КСК-4-10 при расчетной воздухоподаче. 11

Приложение 3.6.1. Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -40 °С.. 12

Приложение 3.6.2. Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -40 °С.. 13

Приложение 3.7.1. Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -30 °С.. 13

Приложение 3.7.2. Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -30 °С.. 14

Приложение 3.8.1. Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -20 °С.. 15

Приложение 3.8.2. Допустимые области работы тепловентиляторов серии ТВ с четырехрядными калориферами серии КСК при tн = -20 °С.. 16

Приложение 4.1. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -40 °С.. 17

Приложение 4.2. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -30 °С.. 18

Приложение 4.3. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -20 °С.. 19

Приложение 4.4. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -10 °С.. 20

Приложение 4.5. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -5 °С.. 21

Приложение 4.6. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = -0,5 °С, Тн = 70 °С.. 22

Приложение 4.7. Регулировочные характеристики тепловентилятора ТВ-6 с калорифером КСК 4-7 при ω = 0,2 ... 1 м/с, tн = 10 °С, Тн = 70 °С.. 23

Приложение 5.1. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,2 ... 1 м/с, tн = -40 °С, Тн = 150 °С.. 24

Приложение 5.2. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -40 °С, Тн = 90 °С.. 25

Приложение 5.3. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С.. 25

Приложение 5.4. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С.. 26

Приложение 5.5. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С.. 27

Приложение 5.6. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 90 °С.. 28

Приложение 5.7. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с. 29

Приложение 5.8. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С.. 30

Приложение 5.9. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 4-8 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С.. 30

Приложение 6.1. Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С.. 30

Приложение 6.2. Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 95 °С.. 32

Приложение 6.3. Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С.. 33

Приложение 6.4. Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 95 °С.. 34

Приложение 6.5. Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 95 °С, Тн = 70 °С.. 35

Приложение 6.6. Регулировочные характеристики тепловентилятора ТВ-12 с калорифером КСК 4-9 при ω = 0,12 ... 1 м/с. 36

Приложение 7.1. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С.. 37

Приложение 7.2. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 95 °С.. 38

Приложение 7.3. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С.. 39

Приложение 7.4. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 95 °С.. 40

Приложение 7.5. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 95 °С.. 41

Приложение 7.6. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С.. 41

Приложение 7.7. Регулировочные характеристики тепловентилятора ТВ-18 с калорифером КСК 4-10 при ω = 0,12 ... 1 м/с. 42

Приложение 8.1. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -40 °С, Тн = 150 °С.. 43

Приложение 8.2. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -40 °С, Тн = 95 °С.. 43

Приложение 8.3. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 150 °С.. 44

Приложение 8.4. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -30 °С, Тн = 95 °С.. 44

Приложение 8.5. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 95 °С.. 44

Приложение 8.6. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -20 °С, Тн = 150 °С.. 45

Приложение 8.7. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = -10 °С, Тн = 70 °С.. 46

Приложение 8.8. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-9 при ω = 0,12 ... 1 м/с, tн = 0,5 °С, Тн = 70 °С.. 47

Приложение 8.9. Регулировочные характеристики тепловентилятора ТВ-9 с калорифером КСК 3-8 при ω = 0,12 ... 1 м/с, tн = 10 °С, Тн = 70 °С.. 47

Приложение 9.1. Рекомендуемый диапазон изменения тепловой мощности (Q) и скорости воды в трубках (w) тепловентиляторов серии ТВ с трехрядными калориферами при расчетной воздухоподаче. 47

Приложение 9.2.1. Допустимые области работы тепловентиляторов серии ТВ с трехрядными калориферами серии КСК при tн = -40 °С.. 49

Использованная литература. 49
