МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА
РОССИЙСКОЙ ФЕДЕРАЦИИ

Департамент науки и технического прогресса

Департамент социального развития и охраны труда



Федеральное государственное научное учреждение
Научно-проектный центр «Гипронисельхоз»

МЕТОДИКА
ОПРЕДЕЛЕНИЯ ПОТРЕБНОСТИ
В СРЕДСТВАХ ЭЛЕКТРОСНАБЖЕНИЯ
ДЛЯ СОЦИАЛЬНОГО РАЗВИТИЯ СЕЛА

ВВЕДЕНИЕ

Выбор оптимальной схемы электроснабжения, в том числе и электроснабжения сельских населенных пунктов, представляет собой очень сложную задачу.

Данная методика позволяет проектировщику объективно выбрать электрические нагрузки, связанные с социальным развитием и жизнедеятельностью сельского населения и рассчитать оптимальную мощность требуемых трансформаторных подстанций.

Методика предназначена для использования как при строительстве новых объектов жилого сектора в сельской местности с необходимой социальной инфраструктурой, так и при реконструкции и расширении существующих сельских поселений.

В методике изложены удельные показатели (нормативы) расхода электрической энергии для определения суммарных объемов электропотребления и приведен метод определения потребности в средствах электроснабжения.

Методика рекомендуется для работников проектных организаций и специалистов сельского хозяйства.

1. ОБЩИЕ ПОЛОЖЕНИЯ

Методика предназначена для определения потребности в электроэнергии и средствах электроснабжения как для действующих, так и вновь создаваемых сельских энергопотребителей (объектов быта, приусадебных и фермерских хозяйств, жилого сектора на селе) на разных уровнях организации:

- потребность в электроэнергии и расчетная мощность для конкретного объекта (дома, усадьбы, предприятия и т.д.);

- потребность в электроэнергии и расчетная мощность для поселка, хозяйства;

- потребность в электроэнергии и мощность трансформаторных подстанций для района, области, региона.

Нормирование электропотребления в быту села состоит в установлении меры потребления электрической энергии для заданных условий функционирования объектов.

Последовательность расчета норм:

- определение нормативов расхода электрической энергии по каждому электроприемнику, процессу на принятый показатель (м2 площади, гол. животного, сельский житель);

- сумма нормативов является нормой для более обобщенного показателя - расхода электроэнергии по каждому дому, предприятию, хозяйству, - которая в свою очередь служит нормативом для более высокого уровня (поселок, район, область, регион).

Таким образом, норма (норматив) расхода электрической энергии в быту села - величина расхода электроэнергии в расчете на принятый удельный показатель.

В методике представлены дифференцированные нормы (нормативы) для следующих сельских бытовых потребителей:

- жилой сектор;

- личное приусадебное хозяйство (ЛПХ);

- сфера культурно-бытового обслуживания;

- фермерские (крестьянские) хозяйства.

Расход электроэнергии в жилом секторе, ЛПХ и фермерских хозяйствах зависит от ряда факторов, обусловленных:

- спецификой формирования сельских населенных пунктов;

- условиями их планировки и застройки;

- особенностями энергоснабжения (наличие, или отсутствие сетевого газа, централизованного теплоснабжения, водоснабжения, канализации);

- формами и методами ведения ЛПХ;

- наличием предприятий и учреждений сферы культурно-бытового обслуживания;

- специализацией фермерских хозяйств и объемами их производства.

Для максимального учета влияющих факторов необходимы:

- абсолютные и удельные показатели установленной мощности, число часов использования и объемы электропотребления для различных уровней электропотребления в жилом, общественном секторе, ЛПХ и фермерских хозяйствах.

Эти удельные показатели позволяют рассчитать пропускную способность сельских электрических сетей и мощность трансформаторных подстанций фактически для любых вариантов электрификации жилого сектора села;

- разработанные средние нормы (нормативы) электропотребления для вышеуказанных потребителей по стране.

В этом случае для расчета норм необходимо использовать математические ожидания (средние значения) влияющих факторов.

Отсутствие ограничений на установленные мощности, на объемы потребляемой электроэнергии и прочее делает невозможным жесткое нормирование расхода электрической энергии в жилом секторе села.

Поэтому приведенные в разделе 2 показатели названы удельными, а в аналитических выражениях для их расчета, в связи с широким колебанием влияющих факторов, приведены их средние значения (математические ожидания), которые использованы для определения потребности в электроэнергии для различных уровней электропотребления.

При разработке удельных показателей (нормативов) в зависимости от наличия исходной информации использовались расчетно-аналитический, расчетно-статистический, опытный метод и их сочетания.

При разработке удельных показателей и определении потребности в электрической энергии использовались данные Госкомстата России.

Некоторые экономические показатели развития бытового сектора села по годам приведены в таблице 1.

Таблица 1 - Экономические показатели развития бытового сектора села по годам

Показатели

1985

1990

1995

1999

1

2

3

4

5

Численность сельского населения, млн. чел.

39,7

38,8

40,0

39,6

Потребление электроэнергии в быту села, млрд. кВт · ч

19,1

29,1

35,5

37,85*

Количество личных приусадебных хозяйств (ЛПХ) населения, млн.

15,7

16,3

16,3

16,4

Доля ЛПХ в производстве сельскохозяйственной продукции, %

23,1

26,3

46,6

47,9

Количество фермерских хозяйств, тыс.

-

-

280,1

273,0

Доля фермерских хозяйств в производстве сельскохозяйственной продукции, %

-

-

1,9

2,2

* Данные за 2000 г.

2 НОРМАТИВНЫЕ ССЫЛКИ

В методике использованы ссылки на следующие документы:

СНиП II-3-79. Строительная теплотехника.

СНиП 2.04.01-85*. Внутренний водопровод и канализация зданий.

СНиП 2.04.05-91*. Отопление, вентиляция и кондиционирование.

СНиП 2.04.07-86*. Тепловые сети.

СНиП 2.07.01-89*. Градостроительство. Планировка и застройка городских и сельских населенных пунктов.

СНиП 23-01-99. Строительная климатология.

СНиП 23-05-95. Естественное и искусственное освещение.

НТП-АПК 1.10.01.001-00. Нормы технологического проектирования ферм крупного скота крестьянских хозяйств.

НТП-АПК 1.10.02.001-00. Нормы технологического проектирования свиноводческих ферм крестьянских хозяйств.

НТП-АПК 1.10.03.001-00. Нормы технологического проектирования овцеводческих предприятий.

НТП-АПК 1.10.05.001-01. Нормы технологического проектирования птицеводческих предприятий.

Справочник по применению электрической энергии в сельскохозяйственном производстве (Москва, 1986).

Статистические сборники Госкомстата России.

3 МОДЕЛИ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК СЕЛЬСКИХ БЫТОВЫХ ПОТРЕБИТЕЛЕЙ И ФЕРМЕРСКИХ ХОЗЯЙСТВ

3.1. Жилой сектор

Для всех наиболее типичных (характерных) электропотребителей определены основные характеристики электрических нагрузок:

- установленная мощность электробытовых машин, приборов и оборудования (Руст, кВт);

- число часов их использования (Чисп, ч);

- годовое потребление электроэнергии (W, кВт · ч);

- суточные графики электропотребления каждым прибором для наиболее тяжелых зимних условий и суммарные графики электропотребления.

Рассмотрены следующие модели электропотребления.

1-я модель (таблица 2) - предполагает наиболее низкий уровень электрификации быта сельского населения (наличие 4 - 6 электробытовых приборов). Как правило, это постройки старого типа с количеством проживающих в них сельских жителей 1 - 3 человека.

Таблица 2 - 1-ый уровень электрификации быта

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Рmax, кВт

1 Освещение

0,25

400

100



2 Телевизор

0,18

600

110



3 Кипятильник

0,6

110

66



4 Утюг

1,0

52

52



5 Электроплитка

1,0*

365

140



Итого

3,0



468

1,2

* Коэффициент использования - 0,38.

2-я модель (таблица 3) - предполагает уровень электрификации, предусматривающий традиционный сельский дом, оснащенный основными электробытовыми машинами и приборами.

Таблица 3 - 2-ой уровень электрификации быта

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Рmax, кВт

1 Освещение

0,6

860

516



2 Приемник

0,02

1000

20



3 Телевизор

0,18

2000

360



4 Магнитофон

0,025

1000

25



5 Холодильник-морозильник

0,15

3200

480



6 Электрический насос для воды

0,22

180

40



7 Пылесос

0,55

160

88



8 Кипятильник

1,0

100

100



9 Стиральная машина

1,0,

150

150



10 кухонный комбайн

0,2

30

6



11 Утюг

1,0

150

150



12 Соковыжималка

0,13

180

23



13 Электроплитка

1,0

548

548



Итого

6,075



2506

2,8

3-я модель (таблица 4) - включает уровень электрификации жилого сектора, предполагающий оснащение современными бытовыми машинами и приборами (стиральная машина с подогревом, моющий пылесос и др. приборы и машины с дополнительными операциями), а также наличие нескольких одноименных приборов (телевизоры, приемники и пр.).

Таблица 4 - 3-ий уровень электрификации быта (новая застройка, современное оборудование)

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Рmax, кВт

1 Освещение

0,7

1000

700



2 Приемники

0,04

1000

40



3 Телевизоры

0,25

2000

500



4 Магнитофон

0,025

1000

25



5 Холодильник-морозильник

0,2

3200

640



6 Электрический насос для воды

0,4

180

72



7 Пылесос

1,3

80

104



8 Кипятильник

1,0

100

100



9 Стиральная машина

2,7

150

405



10 Кухонный комбайн

0,2

30

6



11 Утюг

1,0

150

150



12 Соковыжималка

0,13

180

23



13 Электроплитка

2,0

350

700



Итого

9,94



3465

5,5

4-я модель (таблица 5) - предполагает уровень электрификации жилого сектора, включающий наряду с современными машинами и приборами напольную электроплиту.

Таблица 5 - 4-ый уровень электрификации быта (3-ий уровень + напольная электроплита)

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Рmax, кВт

1 Освещение

0,7

1000

700



2 Приемники

0,04

1000

40



3 Телевизоры

0,25

2000

500



4 Магнитофон

0,025

1000

25



5 Холодильник-морозильник

0,2

3200

640



6 Электрический насос для воды

0,4

180

72



7 Пылесос

1,3

80

104



8 Кипятильник

1,0

100

100



9 Стиральная машина

2,7

150

405



10 Кухонный комбайн

0,2

30

6



11 Утюг

1,0

150

150



12 Соковыжималка

0,13

180

23



13 Электроплита

5,0

314

1570



Итого

12,945



4335

8,0

Наибольшая установленная мощность электрооборудования в 3 и 4 моделях (соответственно 9,94 и 13,0 кВт) образуется за счет освещения, пылесоса, стиральной машины, электроплитки и электроплиты.

Наибольший объем электропотребления приходится на:

- освещение (500 - 700 кВт · ч);

- холодильники (500 - 650 кВт · ч);

- электроплиты (в зависимости от числа членов семьи 800 - 1600 кВт · ч).

Потребление электроэнергии в усадебных застройках коттеджного типа рассматривается как 5-ый уровень электрификации.

Коттеджная застройка характеризуется рядом особенностей:

- разнообразием архитектурно-планировочных решений;

- различными объемами, этажностью застройки;

- схемами электротеплоснабжения;

- целевым использованием (для постоянного или сезонного проживания);

- насыщением электробытовыми приборами.

Предложены следующие модели коттеджной застройки:

- 5.А. - централизованное газоснабжение; сезонное проживание, площади помещений 100, 200, 300 м2;

- 5.Б. - централизованное газоснабжение, постоянное проживание, площади помещений 100, 200, 300 м2;

- 5.В. - полная электрификация тепловых процессов, сезонное проживание, площади помещений 100, 200, 300 м2;

- 5.Г. - полная электрификация тепловых процессов, постоянное проживание, площади помещений 100, 200, 300 м2.

Сезонное проживание предусматривает проживание в летний период и в выходные дни зимнего сезона.

Модели коттеджной застройки 5.А. и 5.Б. предусматривают наличие электробытовых машин и приборов повышенной комфортности и широкого ассортимента.

Перечень приборов и их характеристики приведены в таблицах 6 и 7.

Основные тепловые процессы - горячее водоснабжение и отопление помещений обеспечиваются централизованным газоснабжением.

Таблица 6 - Коттеджи - сезонное проживание (летний период и выходные дни зимнего периода) при наличии централизованного газоснабжения

Процесс, прибор

S = 100 м2

S = 200 м2

S = 300 м2

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4

5

6

7

8

9

10

1 Освещение

1,5

400

600

3,0

350

1050

4,5

300

1350

2 Приемник

0,04

1000

40

0,04

1000

40

0,04

1000

40

3 Телевизор

0,25

1000

250

0,3

1000

300

0,4

1000

400

4 Магнитофон

0,025

500

12,5

0,025

500

12,5

0,025

500

12,5

5 Холодильник-морозильник

0,2

3200

640

0,2

3200

640

0,2

3200

640

6 Электронасос для воды

0,4

120

48

0,4

120

48

0,4

120

48

7 Пылесос

1,3

80

104

1,3

90

117

1,3

100

130

8 Стиральная машина

2,7

90

243

2,7

100

270

2,7

110

297

9 Кухонный комбайн

0,2

30

6

0,2

30

6

0,2

30

6

10 Утюг

1,0

100

100

1,0

100

100

1,0

120

120

11 Соковыжималка

0,13

180

23

0,13

180

23

0,13

180

23

12 Шашлычница

1,0

180

180

1,0

180

180

1,0

200

200

13 Фритюрница

2,0

100

200

2,0

100

200

2,0

120

240

14 Гриль

1,0

100

100

1,0

100

100

1,0

150

150

15 Ростер

0,65

100

65

0,65

100

65

0,65

120

78

16 Печь СВЧ

1,5

100

150

1,5

100

150

1,5

100

150

Итого

13,9



2774

15,4



3302

17,0



3884,5

Таблица 7 - Коттеджи - постоянное проживание, централизованное газоснабжение

Процесс, прибор

S = 100 м2

S = 200 м2

S = 300 м2

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4

5

6

7

8

9

10

1 Освещение

1,5

1220

1830

3,0

1000

3000

4,5

900

4050

2 Приемник

0,04

2500

100

0,04

2500

100

0,04

2500

100

3 Телевизор

0,25

2000

500

0,3

2000

600

0,4

1500

600

4 Магнитофон

0,025

1000

25

0,025

1000

25

0,025

1000

25

5 Холодильник-морозильник

0,2

3200

640

0,2

3200

640

0,2

3200

640

6 Электронасос для воды

0,4

250

100

0,4

250

100

0,4

250

100

7 Пылесос

1,3

80

104

1,3

90

117

1,3

100

130

8 Стиральная машина

2,7

150

405

2,7

160

432

2,7

170

459

9 Кухонный комбайн

0,2

30

6

0,2

30

6

0,2

30

6

10 Утюг

1,0

150

150

1,0

150

150

1,0

170

170

11 Соковыжималка

0,13

180

23

0,13

180

23

0,13

180

23

12 Шашлычница

1,0

180

180

1,0

180

180

1,0

200

200

13 Фритюрница

2,0

100

200

2,0

100

200

2,0

120

240

14 Гриль

1,0

100

100

1,0

100

100

1,0

150

150

15 Ростер

0,65

100

65

0,65

100

65

0,65

120

78

16 Печь СВЧ

1,5

100

150_

1,5

100

150

1,5

100

150

Итого

13,9



4578

15,4



5888

17,0



7121

Установленная мощность приборов в этих моделях в пределах указанных площадей меняется незначительно: от 13,9 кВт для 100 м2 до 17 кВт для 300 м2.

Объемы потребления электроэнергии изменяются в больших пределах:

- для сезонного проживания - от 2774 до 3884 кВт · ч;

- при постоянном проживании - от 4578 до 7121 кВт · ч.

Основной фактор, влияющий на объемы электропотребления - число часов использования установленной мощности.

Тип проживания (сезонное или постоянное) на максимальную мощность фактически не влияет.

Модели 5.В., 5.Г. предусматривают, наряду с наличием электробытовых машин и приборов повышенной комфортности и широкого ассортимента, использование электроэнергии для всех энергоемких процессов, включая приготовление пищи, горячее водоснабжение, отопление. Также предусмотрено наличие сауны (таблицы 8 и 9).

Мощность осветительных и отопительных установок существенно зависит от площади помещений.

Количество и мощность других бытовых приборов от площади помещений зависит значительно меньше.

Установленная мощность для коттеджей:

- S = 100 м2 - 40,9 кВт;

- S = 200 м2 - 50,4 кВт;

- S = 300 м2 - 59 кВт.

Таблица 8 - Коттеджи - сезонное проживание (летний период и выходные дни зимнего периода) полная электрификация

Процесс, прибор

S = 100 м2

S = 200 м2

S = 300 м2

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4

5

6

7

8

9

10

1 Освещение

1,5

400

600

3,0

350

1050

4,5

300

1350

2 Приемник

0,04

1000

40

0,04

1000

40

0,04

1000

40

3 Телевизор

0,25

1000

250

0,3

1000

300

0,4

1000

400

4 Магнитофон

0,025

500

12,5

0,025

500

12,5

0,025

500

12,5

5 Холодильник-морозильник

0,2

3200

640

0,2

3200

640

0,2

3200

640

6 Электронасос для воды

0,4

120

48

0,4

120

48

0,4

120

48

7 Пылесос

1,3

80

104

1,3

90

117

1,3

100

130

8 Стиральная машина

2,7

90

243

2,7

100

270

2,7

110

297

9 Кухонный комбайн

0,2

30

6

0,2

30

6

0,2

30

6

10 Утюг

1,0

100

100

1,0

100

100

1,0

120

120

11 Соковыжималка

0,13

180

23

0,13

180

23

0,13

180

23

12 Шашлычница

1,0

180

180

1,0

180

180

1,0

200

200

13 Фритюрница

2,0

100

200

2,0

100

200

2,0

120

240

14 Гриль

1,0

100

7100

1,0

100

100

1,0

150

150

15 Ростер

0,65

100

65

0,65

100

65

0,65

120

78

16 Печь СВЧ

1,5

100

150

1,5

100

150

1,5

100

150

17 Напольная электроплита

5,0

200

1000

5,0

210

1050

5,0

220

1100

18 Электроводонагреватель

6,0

150

900

6,0

160

960

6,0

170

1020

19 Сауна

6,0

130

780

6,0

160

960

6,0

180

1080

20 Отопление

10,0

1296

12960

18,0

1296

23328

25,0

1296

32400

Итого

40,9



18402

50,4



29599

59,0



39484

Таблица 9 - Коттеджи - постоянное проживание, полная электрификация

Процесс, прибор

S = 100 м2

S = 200 м2

S = 300 м2

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4

5

6

7

8

9

10

1 Освещение

1,5

1220

1830

3,0

1000

3000

4,5

900

4050

2 Приемник

0,04

2500

100

0,04

2500

100

0,04

2500

100

3 Телевизор

0,25

2000

500

0,3

2000

600

0,4

1500

600

4 Магнитофон

0,025

1000

25

0,025

1000

25

0,025

1000

25

5 Холодильник-морозильник

0,2

3200

640

0,2

3200

640

0,2

3200

640

6 Электронасос для воды

0,4

250

100

0,4

250

100

0,4

250

100

7 Пылесос

1,3

80

104

1,3

90

117

1,3

100

130

8 Стиральная машина

2,7

150

405

2,7

160

432

2,7

170

459

9 Кухонный комбайн

0,2

30

6

0,2

30

6

0,2

30

6

10 Утюг

1,0

150

150

1,0

150

150

1,0

170

170

11 Соковыжималка

0,13

180

23

0,13

180

23

0,13

180

23

12 Шашлычница

1,0

180

180

1,0

180

180

1,0

200

200

13 Фритюрница

2,0

100

200

2,0

100

200

2,0

120

240

14 Гриль

1,0

100

100

1,0

100

100

1,0

150

150

15 Ростер

0,65

100

65

0,65

100

65

0,65

120

78

16 Печь СВЧ

1,5

100

150

1,5

100

150

1,5

100

150

17 Напольная электроплита

5,0

314

1570

5,0

314

1570

5,0

330

1650

18 Электроводонагреватель

6,0

280

1680

6,0

300

1800

6,0

350

2100

19 Сауна

6,0

130

780

6,0

160

960

6,0

180

1080

20 Отопление

10,0

2550

25500

18,0

2500

45000

25,0

2400

60000

Итого

40,9



34108

50,4



55218

59,0



71951

Объемы электропотребления при сезонном проживании возрастают с 18,4 МВт · ч в год при S = 100 м2 до 39,5 МВт · ч при S = 300 м2. При постоянном проживании Wгод изменяется от 34,1 МВт · ч до 72 МВт · ч.

Наряду с указанными показателями разработаны графики сезонных нагрузок, которые сведены в таблицы 10, 11 и 12.

Графики разработаны для наиболее тяжелых зимних условий электропотребления и учитывают очередность включения приборов, исходя из сложившихся ритмов и традиций жизни сельских электропотребителей.

Таблица 10 - Потребляемая мощность для зимнего периода нагрузок 1-ой - 4-ой моделей

кВт/ч

Часы суток

Модели электропотребления

1-я

2-я

3-я

4-я

1

2

3

4

5

0 - 1

0

0,6

0,64

0,64

1 - 2

0

0,6

0,64

0,64

2 - 3

0

0,6

0,64

0,64

3 - 4

0

0,6

0,64

0,64

4 - 5

0

0,6

0,64

0,64

5 - 6

0,1

0,74

0,94

0,94

6 - 7

0,2

2,04

2,64

3,06

7 - 8

0,5

1,92

2,28

2,96

8 - 9

0,7

0,84

1,12

1,34

9 - 10

0,1

0,74

0,84

1,14

10 - 11

0,1

0,6

0,64

0,04

11 - 12

0

0,6

0,64

0,64

12 - 13

0

1,62

2,64

2,64

13 - 14

0,4

0,60

0,64

0,64

14 - 15

0

0,60

0,64

0,64

15 - 16

0

0,60

0,64

0,64

16 - 17

0,1

0,74

0,94

0,94

17 - 18

1,1

2,02

3,42

2,68

18 - 19

1,2

2,5

4,44

8,54

19 - 20

0,3

3,24

5,94

6,16

20 - 21

0,9

2,94

4,74

4,74

21 - 22

0,2

2,14

4,24

4,34

22 - 23

0

0,74

1,14

1,24

23 - 24

0

0,6

0,64

0,64

Анализ потребляемой мощности по времени суток (таблица 10) для сельского жилого дома показывает, что для:

- 2-ой модели зимний суточный график электропотребления имеет 2 пика электрической нагрузки - утренний и вечерний.

Утренний пик - с 6 до 8 часов равен 2 кВт. Наряду с постоянной нагрузкой (холодильник) его определяют приборы - электрокипятильник (электрочайник), электроплитка, насос для подачи воды.

Вечерний максимум - с 19 до 21 ч составляет примерно 3,3 кВт.

Наряду с указанными приборами его создают освещение, работа стиральной машины или утюга;

- 3-ей модели имеется ярко выраженный вечерний максимум, а также утренний и дневной пики нагрузок.

Утренний пик - с 6 до 8 ч составляет 3,4 кВт, дневной может достигать 2,8 кВт в период с 12 до 13 ч.

Вечерняя нагрузка растет с 17 ч и максимум достигается в период с 19 до 20 ч - 6,8 кВт.

Максимум создается работой основных тепловых приборов - кипятильник (чайник, водонагреватель), плитка, а также включением силового оборудования - электронасос для воды, пылесос, стиральная машина (утюг);

- 4-ой модели имеется, ярко выраженный вечерний максимум нагрузки - 8,54 кВт за счет совместного включения электроплиты, водонагревателя и насоса для подачи воды.

Таблица 11 - Потребляемая мощность домов коттеджного типа с централизованным газоснабжением (модели 5.А., 5.Б.)

кВт/ч

Часы суток

S = 100 м2

S = 200 м2

S = 300 м2

1

2

3

4

0 - 1

0,7

0,8

0,9

1 - 2

0,7

0,8

0,9

2 - 3

0,5

0,5

0,5

3 - 4

0,5

0,5

0,5

4 - 5

0,5

0,5

0,5

5 - 6

0,5

0,5

0,5

6 - 7

0,7

0,8

0,9

7 - 8

2,4

2,6

2,8

8 - 9

1,5

1,8

2,1

9 - 10

1,5

1,9

2,3

10 - 11

0,9

1,1

1,3

11 - 12

1,8

1,8

1,8

12 - 13

2,5

2,5

2,5

13 - 14

1,1

1,1

1,1

14 - 15

3,2

3,2

3,2

15 - 16

3,6

3,6

3,6

16 - 17

3,6

3,8

4,0

17 - 18

1,1

1,4

1,7

18 - 19

2,1

2,4

2,7

19 - 20

4,3

4,8

5,3

20 - 21

2,7

3,3

3,9

21 - 22

1,6

2,1

2,7

22 - 23

1,3

1,7

2,1

23 - 24

0,9

1,1

1,3

Таблица 12 - Потребляемая мощность домов коттеджного типа с электротеплоснабжением и сауной (модели 5.В., 5.Г.)

кВт/ч

Часы суток

S = 100 м2

S = 200 м2

S = 300 м2

1

2

3

4

0 - 1

10,7

18,8

25,9

1 - 2

10,7

18,8

25,9

2 - 3

10,5

18,5

25,5

3 - 4

10,5

18,5

25,5

4 - 5

10,5

18,5

25,5

5 - 6

10,5

18,5

25,5

6 - 7

17,7

25,8

32,9

7 - 8

13,5

21,7

28,9

8 - 9

11,5

19,8

27,1

9 - 10

11,5

19,9

27,3

10 - 11

10,9

19,1

26,3

11 - 12

11,8

19,8

26,8

12 - 13

13,5

21,5

28,5

13 - 14

11,7

19,7

26,7

14 - 16

13,2

21,2

28,2

15 - 16

13,6

21,6

28,6

16 - 17

13,6

21,8

29,0

17 - 18

18,1

26,4

33,7

18 - 19

19,2

27,5

34,8

19 - 20

15,4

23,9

31,4

20 - 21

12,7

21,3

28,9

21 - 22

11,6

20,1

27,7

22 - 23

11,3

19,7

27,1

23 - 24

10,9

19,1

26,3

Для коттеджной застройки моделей 5.А. и 5.Б. наибольший максимум приходится на вечерние часы (18 - 20 ч).

Модели 5.В. и 5.Г. имеют два ярко выраженных максимума - утренний пик нагрузки с 6 до 8 ч и вечерний - с 18 до 20 ч.

3.2 Личные приусадебные хозяйства

Личные приусадебные хозяйства (ЛПХ) различается объемами производства, количеством и видами домашних животных и птицы, объемами используемой земли, наличием теплиц, количеством и мощностью используемого оборудования.

Нормы (нормативы) разработаны для наиболее характерных моделей ЛПХ.

Число хозяйств (семей), имеющих приусадебные участки в 1990 и 1999 г.г., является довольно стабильным и характеризуется следующими цифрами:

- 1990 г. - 16,3 млн.;

- 1999 г. - 16,4 млн.

Земельная площадь, приходящаяся на одно хозяйство, составляла:

- 1990 г. - 20 соток;

- 1999 г. - 36 соток.

Доля ЛПХ в производстве всей продукции сельского хозяйства в процентах составила:

- 1990 г. - 26,3;

- 1999 г. - 47,9;

в том числе в 1999 г. по видам продукции:

- растениеводческой - 53,6 %;

- животноводческой - 46,4 %;

В 1999 г. по сравнению с 1990 г. в ЛПХ резко возросло поголовье скота и птицы (таблица 13).

Таблица 13 - Поголовье скота и птицы в ЛПХ по годам

Вид животных

1990 г.

1999 г.

2000 г.

млн. голов

% от общего поголовья в стране

млн. голов

% от общего поголовья в стране

млн. голов

КРС

9,9

17

9,9

34,7

9,6

в т.ч. коровы

5,2

20,8

6,0

44,4

5,8

Свиньи

7,1

18,5

7,4

43

7,9

Овцы и козы

16,1

27,7

9,3

60

8,4

Птица

195

29,6

142

39

145

В животноводстве ЛПХ широко используются инкубаторы, облучатели, брудеры, различные типы электрокорнеплодорезок, косилки и другое электрооборудование.

В растениеводстве электроэнергия расходуется на облучение рассады, обогрев парников, теплиц, полив огорода.

По энергонасыщенности (обеспечению электрооборудованием) можно выделить три типа (группы) ЛПХ:

1-й тип - с минимальным количеством машин и приборов - подворье.

В ЛПХ содержится в среднем: 1 корова, 2 свиньи, 5 кур.

Суммарная мощность Руст, меньше 0,8 кВт, с годовым потреблением электроэнергии Wгод менее 100 кВт · ч.

Необходимые приборы для этого типа ЛПХ указаны в таблице 14.

Таблица 14 - Оборудование для ЛПХ 1-ого типа

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1 Освещение

0,04

100

4

2 Сепаратор

0,13

45

6

3 Кипятильник

0,6

100

60

Итого

0,77



70

- 2-ой тип (наиболее распространенный) - в ЛПХ содержится: 2 коровы, 1 теленок на откорме, 2 - 3 поросенка на откорме, 4 - 5 овец, 12 - 15 кур.

Расчет потребления электроэнергии в животноводстве произведен с учетом следующих условий:

- освещение хозблока в отопительный сезон в темное время года;

- инкубатор - используется 1 раз в год в течение 21 сут.;

- облучатель-брудер - работает в течение 30 дней на полную мощность и 30 дней используется на мощность не более 30 % Рн;

- стригальный аппарат - используется летом и на пиковые нагрузки не влияет;

- электрокорнеплодорезка - производительностью 200 кг/ч, используется каждый день.

Расход корнеплодов на 1 голову домашних животных принят в соответствии с НТП-АПК 1.10.01.001-00, НТП-АПК 1.10.02.001-00, НТП-АПК 1.10.03.001-00, НТП-АПК 1.10.05.001-01.

Время работы электрокорнеплодорезки в сутки 20 - 30 мин.

Устройство для подогрева почвы применяется в пленочных теплицах для получения рассады в марте - апреле.

Средний размер теплиц принят 10 м2.

Мощность обогревательного устройства для обогрева почвы 0,1 кВт/м2.

Первые 5 суток размораживание и обогрев почвы происходит круглосуточно. С увеличением солнечной радиации работа подпочвенного электронагревателя прерывистая. Для принятых условий расход электроэнергии на размораживание/обогрев и выращивание рассады составляет 300 кВт · ч.

Перечень приборов в ЛПХ, их установленная мощность, число часов использования, годовое электропотребление приведены в таблице 15. В целом Руст для ЛПХ 2-ого типа - 3,3 кВт и Wгод - 1023 кВт · ч.

Таблица 15 - Оборудование для ЛПХ 2-го типа

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1 Освещение хоз. блока

0,1

513

51,3

2 Инкубатор

0,19

504

95,8

3 Облучатель-брудер

0,25

936

234

4 Стригальный аппарат

0,27

0,4

0,11

5 Электрокорнеплодорезка

0,35

86

30

6 Почвенный обогрев теплицы (10 м2)

1,0

300

300

7 Кипятильник

1,0

200

300

8 Сепаратор

0,13

90

12

Итого

3,29



1023,2

- 3-ий тип развитого ЛПХ, который включает 3 - 5 коров, 3 - 5 телят, 8 - 10 свиней, до 30 - 50 голов птиц.

Как правило, это большая семья, где получил распространение «семейный подряд» и имеется большое поголовье животных и птицы. Эти хозяйства производят продукцию в объемах для личного потребления 2 - 3-х родственных семей и являются промежуточным этапом от ЛПХ к фермерам, которые производят товарную продукцию. В этих хозяйствах, кроме названного для 2-го типа электрооборудования, могут быть:

- проточный водонагреватель мощностью 1,0 - 1,25 кВт;

- зернодробилка, доильная установка, маслобойка, холодильник-морозильник;

- силовое оборудование - пила, точило, электродрель, электрорубанок.

Все показатели по хозяйствам 3-его типа сведены в таблицу 16.

Таблица 16 - Оборудование для ЛПХ 3-его типа

Процесс, прибор

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1 Освещение хоз. блока

0,2

1025

205

2 Инкубатор

0,19

504

95,76

3 Облучатель-брудер

0,25

720

180

4 Электрокорнеплодорезка

0,35

300

84

5 Зернодробилка

0,6

240

122,6

6 Доильная установка

0,6

730

438

7 Маслобойка

0,12

52

6,2

8 Пила-точило

1,1

52

57,2

9 Электродрель

0,8

26

20,8

10 Электрорубанок

1,2

104

124,6

11 Водонагреватель проточный

1,0

730

730

12 Сепаратор

0,13

160

20

13 Холодильник-морозильник

0,2

1000

200

14 Почвенный обогрев теплицы (10 м2)

1,0

300

300

Итого

7,74



2584

В целом для ЛПХ 3-его типа составляет:

- суммарная мощность - Руст - 7,74 кВт;

- годовое потребление электроэнергии - Wгод - ≈ 2500 - 2800 кВт · ч.

Почасовые нагрузки для рассмотренных типов ЛПХ приведены в таблице 17.

Таблица 17 - Потребляемая мощность для зимнего периода нагрузок 1-ого, 2-ого, 3-его типа ЛПХ

кВт/ч

Часы суток

Типы ЛПХ

1-ый

2-ой

3-ий

1

2

3

4

0 - 1

0

0,10

1,64

1 - 2

0

0,44

1,64

2 - 3

0

0,44

1,64

3 - 4

0

0,44

1,64

4 - 5

0

0,44

1,64

5 - 6

0

0,44

1,64

6 - 7

0,04

1,54

1,84

7 - 8

0,64

0,44

2,24

8 - 9

0,13

0,44

1,64

9 - 10

0

0,44

1,64

10 - 11

0

0,44

2,84

11 - 12

0

0,44

1,84

12 - 13

0

0,44

1,74

13 - 14

0

0,44

1,70

14 - 15

0

0,44

1,64

15 - 16

0

0,44

1,64

16 - 17

0

0,44

1,64

17 - 18

0,6

0,82

2,12

18 - 19

0,4

0,54

2,44

19 - 20

0,13

1,94

2,34

20 - 21

0

0,44

1,64

21 - 22

0

0,44

1,64

22 - 23

0

0,44

1,64

23 - 24

0

0,44

1,64

3.3 Предприятия и учреждения сферы культурно-бытового обслуживания

В сельской местности действует множество различных предприятий и учреждений сферы обслуживания, учебных заведений, торговых, медицинских учреждений, предприятий бытового обслуживания, которые оснащены разнообразным электрифицированным оборудованием.

Наряду с освещением повсеместно используются электродвигатели для привода насосов, вентиляторов, различных рабочих машин.

В столовых, комбинатах питания школ, детских садов, лечебных учреждений используется следующее электросиловое оборудование: мясорубки, картофелечистки, овощерезки, хлеборезки с установленной мощностью оборудования от 0,2 - 0,3 до 2,0 - 2,5 кВт.

На этих предприятиях используется также электротепловое оборудование:

- разнообразные электрические плиты мощностью от 4 до 25 кВт;

- электрические котлы - от 6 до 30 кВт;

- электросковороды, жарочные шкафы - от 6 до 12 кВт;

- разнообразное кухонное оборудование - фритюрницы, кипятильники, мармиты и др. мощностью от 3 до 15 - 18 кВт.

Во многих предприятиях установлены холодильники от обычных небольшой мощности 150 - 220 Вт, до мощных холодильных шкафов, камер, прилавков мощностью от 0,55 до 2 кВт.

В школах, кроме электрифицированного оборудования пищеблоков, могут иметься компьютерные классы, классы, оборудованные установками для трудового воспитания - токарными, фрезерными, деревообрабатывающими станками, швейными машинами и пр. Мощность этого оборудования колеблется от 0,5 до 1 кВт.

В комбинатах бытового обслуживания могут быть установлены электрифицированные машины для пошива обуви, одежды.

В сельских поликлиниках и амбулаториях могут быть установлены электростерилизаторы, рентгеновские аппараты.

В домах культуры и клубах значительной мощности могут достигать осветительные установки.

Установленная мощность электрифицированного оборудования, расчетная мощность, число часов использования максимальной нагрузки для предприятий и учреждений сферы культурно-бытового обслуживания в сельской местности приведены в таблице 18.

Таблица 18 - Установленная мощность электрифицированного оборудования в предприятиях и учреждениях коммунально-бытового обслуживания

Наименование предприятий и учреждений

Установленная мощность, Ру, кВт

Расчетная мощность, Рм, кВт

Число часов использования максимальной нагрузки, Тч.м., ч

1

2

3

4

1 Начальная школа:







- на 40 учащихся

10

6

900

- на 80 учащихся

12

7

1200

- на 160 учащихся

20

12

1200

2 Общеобразовательная школа с мастерской на:







- на 190 учащихся

55

33

1600

- на 320 учащихся

80

48

2000

3 То же с электроплитой:







- на 480 - 540 учащихся

115

69

2350

4 Детские ясли-сад:







- на 25 мест

7

4,2

900

- на 50 мест

15

9

900

- на 90 мест

20

12

1200

5 То же, с электроплитой:







- на 50 мест

30

18

1200

- на 90 мест

40

24

1600

6 Административное здание на 15 - 25 рабочих мест

25

15

1200

7 Клуб со зрительным залом:







- на 150 - 200 мест

15

9

900

- на 300 - 400 мест

30

18

1200

8 Сельская поликлиника на 150 посещений в смену

100

50

2000

9 Сельская амбулатория

30

15

1200

10 Столовая:







- на 25 мест

10

6

900

- на 35 - 50 мест

15

9

900

11 Столовая с электронагревательным оборудованием и электроплитой:







- на 35 мест

65

39

1600

- на 50 мест

100

60

2000

12 Магазин:







- на 2 рабочих места

5

3

900

- на 4 рабочих места продовольственный

15

9

900

- промтоварный

7

4,2

900

13 Комбинат бытового обслуживания:







- на 6 рабочих мест

5

3

900

- на 10 рабочих мест

8

4,8

900

14 Баня:







- на 5 мест

3

1,8

900

- на 10 мест

10

6

900

15 Прачечная производительностью:







- 0,125 т белья/смену

20

12

1200

- 0,25 т белья/смену

32

19,2

1200

3.4 Фермерские хозяйства

Фермерские хозяйства, как правило, являются специализированными, различного размера и способов ведения производства.

Рассмотрены следующие типы фермерских хозяйств:

а) скотоводческие:

- молочного направления на 10, 15 и 30 коров;

- мясного направления (скот на выращивании и на откорме) на 15, 20 и 30 голов КРС;

б) свиноводческие:

- с законченным производственным циклом на 4, 6 и 8 свиноматок;

- репродукторные и откормочные с поголовьем поросят на выращивании и откорме 40, 60 и 80 голов.

Перечисленные типы хозяйств находятся, как правило, на значительном расстоянии от жилого помещения и часто располагаются в зданиях бывших небольших ферм.

Основными электропотребляющими процессами для фермерских хозяйств молочного направления являются доение и первичная обработка молока, кормоприготовление, водоснабжение и подогрев воды на технологические нужды, освещение и вентиляция помещений.

На фермерских хозяйствах мясного направления электроэнергия расходуется для кормоприготовления, водоснабжения.

На фермах свиноводческого направления электроэнергия используется для кормоприготовления, в отдельных случаях для кормораздачи, водоснабжения, кроме того, для обогрева и облучения молодняка.

Для всех типов хозяйств предусмотрено максимальное оснащение всех производственных процессов электрифицированным оборудованием и содержание животных в условиях соответствующих нормам технологического проектирования. Поэтому рассчитанные показатели Руст и Wгод могут превышать фактические данные действующих объектов.

Установленная мощность электрооборудования в фермерских хозяйствах в зависимости от объемов производства колеблется:

- на фермах молочного направления - от 8 до 13 кВт;

- по откорму КРС - 5 - 6 кВт.

- свиноводческих - от 12 до 19 кВт.

В свиноводческих фермерских хозяйствах наиболее энергоемкими процессами являются нагрев воды, получение пара и обогрев молодняка.

В фермерских хозяйствах молочного направления и по откорму КРС кроме подогрева воды наиболее энергоемким является процесс приготовления кормов.

Показатели установленной мощности, числа часов использования и годового потребления электроэнергии рассмотренных хозяйств, приведены в таблицах 19, 20 и 21.

Графики нагрузок (таблицы 22, 23 и 24) разработаны для условий наиболее холодных суток зимнего периода.

Наибольшая потребляемая мощность присуща свиноводческим хозяйствам. Она характеризуется двумя максимумами электрической нагрузки: утренним - примерно с 7 до 9 ч, и вечерним - с 16 до 18 ч, когда наряду с обогревательными приборами работает кормоприготовительное оборудование.

Фермерские хозяйства молочного направления и по откорму КРС характеризуются более равномерной нагрузкой.

Потребляемая мощность в них может изменяться от 0,3 до 6,2 кВт для молочных ферм и от 0,3 до 2 кВт для ферм по откорму КРС.

Таблица 19 - Показатели установленной мощности, числа часов использования и годового потребления электроэнергии в фермерских хозяйствах молочного направления

Количество коров, гол.

10

15

30

Процесс, агрегат

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4

5

6

7

8

9

10

1 Освещение

0,3

800

240

0,5

1000

500

0,7

1060

742

2 Приготовление кормов:



















- малогабаритная мойка корнеклубнеплодов, МК-Ф-2

1,1

183

200

1,1

183

200

1,1

365

400

- корморезка «Фермер»

1,5

1095

1650

1,5

1460

2190

1,5

1460

2190

- электроводонагреватель ВЭП

1,25

700

875

1,25

900

1125

1,25

1100

1375

3 Микроклимат:



















- вентиляция

0,33

1572

519

0,33

1572

519

0,66

1572

1038

- брудер (ИНФ и УФ)

0,3

1000

300

0,4

1000

400

0,5

1000

500

4 Водоснабжение, насосная установка ВЦНМ

0,44

365

160

0,44

548

240

0,44

730

320

5 Доение, УПВ (10-50)

1,5

250

375

1,5

375

563

1,5

500

750

- резервуар-охладитель МКЦ

0,5

1140

570

2,5

1140

2850

5

1140

5700

6 Переработка молока:



















- сепаратор «Сатурн-2»

0,06

500

30

0,06

1000

60

0,06

1500

90,

- маслобойка МЭ-6

0,18

90

16

0,18

180

33

0,18

270

50

- расфасовка молока «Фемапак-300»

0,2

150

30

0,2

180

36

0,2

250

50

Итого

7,66



4965

9,96



8716

13,09



13163

Таблица 20 - Показатели установленной мощности, числа часов использования и годового потребления электроэнергии в фермерских хозяйствах по откорму КРС

Количество КРС на выращивании и откорме, гол.

15

20

30

Процесс, агрегат

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4



6

7

8

9

10

1 Освещение

0,3

360

108

0,4

360

144

0,5

360

180

2 Приготовление кормов:



















- малогабаритная мойка корнеклубнеплодов, МК-Ф-2

1,1

183

200

1,1

183

200

1,1

365

400

- корморезка «Фермер»

1,5

1095

1650

1,5

1460

2190

1,5

1460

2190

- электрокорнеплодорезка ЭКР-2

1,25

300

375

1,25

350

438

1,25

380

475

3 Вентиляция

0,33

1572

519

0,33

1572

519

0,66

1572

1038

4 Водоснабжение

0,44

183

80

0,44

365

160

0,44

730

320

Итого

4,92



2932

5,02



3651

5,45



4603

Таблица 21 - Показатели установленной мощности, числа часов использования и годового потребления электроэнергии фермерскими свиноводческими хозяйствами с законченным циклом, репродукторными и откормочными

Количество свиноматок, гол.

4

6

8

Количество свиней на выращивании и откорме, гол.

40

60

80

Процесс, агрегат

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

Руст, кВт

Чисп, ч

Wгод, кВт · ч

1

2

3

4

5

6

7

8

9

10

1 Освещение

0,3

360

108

0,4

360

144

0,5

360

180

2 Приготовление кормов:



















- малогабаритная мойка корнеклубнеплодов, МК-Ф-2

1,1

183

200

1,1

183

200

1,1

365

400

- корморезка «Фермер»

1,5

1095

1650

1,5

1460

2190

1,5

1460

2190

- электрокорнеплодорезка ЭКР-2













0,28

365

100

- запарник-смеситель

2,2

183

400

2,2

183

400

2,2

365

800

- электроводонагреватель ВЭП

1,0

800

800

1,0

1000

1000

1

1200

1200

3 Микроклимат:



















- брудер (Инф. и УФ)

0,3

1680

500

0,4

1680

670

0,5

1680

840

- отопление

5

1340

6700

7

1340

9400

9

1340

12000

- вентиляция

0,33

1572

519

0,33

1572

519

0,66

1572

1038

4 Водоснабжение

0,4

365

146

0,4

548

220

0,4

730

290

Итого

12,13



11023

14,33



14743

17,14



19038

Таблица 22 - Потребляемая мощность для зимнего периода нагрузок фермерского хозяйства молочного направления в зависимости от размера хозяйства

кВт/ч

Часы суток

Размер хозяйства, гол.

10

15

30

1

2

3

4

0 - 1

1,55

1,65

1,75

1 - 2

1,55

1,65

1,75

2 - 3

1,55

1,65

1,75

3 - 4

1,55

1,65

1,75

4 - 5

1,55

1,65

1,75

5 - 6

1,55

1,65

1,75

6 - 7

0,6

0,9

1,5

7 - 8

2,1

2,4

2,7

8 - 9

1,2

1,9

2,2

9 - 10

2,9

3,4

6,2

10 - 11

0,3

0,4

0,5

11 - 12

0,3

0,4

0,5

12 - 13

0,3

0,4

0,5

13 - 14

0,8

1,34

1,7

14 - 15

0,3

0,4

0,5

15 - 16

0,3

0,4

0,5

16 - 17

2,1

2,4

2,7

17 - 18

2,5

2,8

3,2

18 - 19

0,3

0,4

0,5

19 - 20

1,55

1,65

1,75

20 - 21

1,55

1,65

1,75

21 - 22

1,55

1,65

1,75

22 - 23

1,55

1,65

1,75

23 - 24

1,55

1,65

1,75

Таблица 23 - Потребляемая мощность для зимнего периода нагрузок фермерского хозяйства по выращиванию и откорму крупного рогатого скота в зависимости от размера хозяйства

кВт/ч

Часы суток

Размер хозяйства, гол.

15

20

30

1

2

3

4

0 - 1

1,25

1,25

1,25

1 - 2

1,25

1,25

1,25

2 - 3

1,25

1,25

1,25

3 - 4

1,25

1,25

1,25

4 - 5

1,25

1,25

1,25

5 - 6

1,25

1,25

1,25

6 - 7

1,8

1,9

2,0

7 - 8

0,74

0,84

0,94

8 - 9

0,33

0,33

0,66

9 - 10

0,0

0

0

10 - 11

0,0

0

0

11 - 12

0,0

0

0

12 - 13

0,33

0,33

0,66

13 - 14

0,0

0

0

14 - 15

0,0

0

0

15 - 16

1,8

1,9

2,0

16 - 17

1,4

1,6

1,6

17 - 18

0,33

0,33

0,66

18 - 19

0,44

0,44

0,44

19 - 20

0

0

0

20 - 21

0

0

0

21 - 22

0

0

0

22 - 23

1,25

1,25

1,25

23 - 24

1,25

1,25

1,25

Таблица 24 - Потребляемая мощность для зимнего периода нагрузок репродукторного и откормочного фермерских свиноводческих хозяйств с законченным циклом в зависимости от размера хозяйства

кВт/ч

Часы суток

Размер хозяйства, гол.

4 (40)*

6 (60)*

8 (80)*

1

2

3

4

0 - 1

5,0

7,4

9,5

1 - 2

5,0

7,4

9,5

2 - 3

5,0

7,4

9,5

3 - 4

5,0

7,4

9,5

4 - 5

5,0

7,4

9,5

5 - 6

5,0

7,4

9,5

6 - 7

6,5

9,3

10,5

7 - 8

7,5

9,8

13,0

8 - 9

8,7

12,0

15,2

9 - 10

5,3

7,4

9,5

10 - 11

5,3

7,4

9,5

11 - 12

5,3

7,4

9,5

12 - 13

7,8

10,0

12,8

13 - 14

7,8

10,0

12,8

14 - 15

5,3

7,4

9,5

15 - 16

5,3

7,4

9,5

16 - 17

6,5

9,5

12,5

17 - 18

7,4

8,9

11,1

18 - 19

5,6

7,8

10,0

19 - 20

5,3

7,4

9,5

20 - 21

5,3

7,4

9,5

21 - 22

5,3

7,4

9,5

22 - 23

5,3

7,4

9,5

23 - 24

5,3

7,4

9,5

* Без скобок указано количество голов свиноматок, в скобках - количество голов молодняка

4 УДЕЛЬНЫЕ ПОКАЗАТЕЛИ (НОРМАТИВЫ) РАСХОДА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ДЛЯ ОПРЕДЕЛЕНИЯ СУММАРНЫХ ОБЪЕМОВ ЭЛЕКТРОПОТРЕБЛЕНИЯ

4.1 Жилой сектор

4.1.1. Удельные показатели расхода электрической энергии на освещение

Удельный показатель на освещение рассчитывается по выражению:

                (1)

где d - показатель жилой площади на 1 сельскую семью или одного сельского жителя, м2; в настоящее время эта величина в среднем по стране составляет не ниже 47 м2 на семью, или 13 м2 на жителя;

Т - годовое число часов использования установленной мощности осветительных установок. Принимается дифференцированно по световым поясам. Для расчета среднероссийского показателя принято 1000 ч;

k0 - коэффициент одновременности включения ламп - 0,36. В квартирах с большей площадью и большим количеством комнат значение k0 снижается на 8 - 10 %;

E - освещенность, лк; минимальную освещенность (Ен) в расчетном периоде следует принимать для ламп накаливания 90 лк, люминесцентных (Ел) - 120 лк (120 лм/м2);

α - коэффициент запаса ламп, учитывающий реальные условия эксплуатации ламп и светильников, принят: для ламп накаливания (αн) - 1,3; люминесцентных (αл) - 1,5;

k - коэффициент использования светового потока ламп, зависящий от светораспределения, типа КПД арматуры, характера окраски окружающих световой поток поверхностей, высоты подвеса светильника, размеров освещаемых помещений. Для средних условий его величина составит: для ламп накаливания kн - 0,34; люминесцентных ламп (kл) - 0,42;

L - средняя светоотдача ламп зависит: от технических характеристик, КПД источников света. У люминесцентных ламп средняя светоотдача значительно превышает среднюю светоотдачу ламп накаливания и составляет: для ламп накаливания (Lн) - 13,0; у люминесцентных (Lл) - 59 лм/Вт;

Z - охват лампами накаливания (Zн) и люминесцентными (Zл) сельских домов, зависит: от масштабов производства различных типов ламп и от индивидуальных вкусов, моды и пр. В среднем это соотношение при отсутствии точных данных можно принять соответственно 95 и 5 %.

С учетом приведенных показателей годовой расход электрической энергии на освещение составляет 120 кВт · ч; в том числе лампами накаливания - 118, люминесцентными лампами - 2 кВт · ч на одного сельского жителя.

4.1.2 Расход электрической энергии отдельными бытовыми приборами

Расход электрической энергии отдельными бытовыми приборами зависит от установленной мощности прибора, времени его эксплуатации, охвата сельских семей электробытовыми машинами и приборами, соотношения (доли) различных типов выпускаемых в стране электробытовых приборов.

Расход электроэнергии электробытовыми приборами культурно-бытового и хозяйственного назначения, тепловыми приборами малой мощности и различными мелкими электробытовыми приборами следует определять по формуле

                                                 (2)

где Pi - установленная мощность, Вт, принимается из паспортных данных приборов;

Ti - годовое число часов использования прибора. Зависит от местных природно-климатических условий, численности семьи, духовных наклонностей и других факторов. Определяется на основании расчетов, опытного изучения или же экспертной оценки с использованием различных методов математической статистики;

Zi - уровень обеспеченности сельских семей приборами различного типа, %.

В таблице 25 приведены показатели расхода электрической энергии отдельными электробытовыми приборами.

Таблица 25 - Показатели расхода электрической энергии электробытовыми машинами и приборами

Приборы

Индивидуальный расход, кВт · ч/семья (прибор)

Охват, %

Средневзвешенный расход на семью, кВт · ч/семья (прибор)

1

2

3

4

Приборы культурно-бытового назначения

Радиоприемники

20 - 40

100

30

Телевизоры

180 - 250

90

194

Магнитофоны

5,0

30

1,5

Компьютеры

360

10

36

Приборы хозяйственного назначения с электродвигателями

Холодильники-морозильники

416 - 640

80

422

Пылесосы

40 - 128

20

17

Стиральные машины

150 - 405

55

153

Электронасосы для воды

40 - 72

30

17

Кухонный комбайн

30 - 70

50

25

Тепловые приборы малой мощности

Утюги

150 - 225

80

150

Электрочайник

100

50

50

Шашлычница

100

2

2

Фритюрница

200

2

4

Грили, тостеры, ростры

65 - 100

2

1,6

Печи СВЧ

150

2

3

Итого





1106

Средние значения установленной мощности приборов и число часов их использования (7) приведены в таблице 26.

Таблица 26 - Средняя установленная мощность (Рср) и число часов использования (Т) электроприборов в течение года

Приборы, тип

Рср, Вт

Т, ч

Радиоприемники

20 - 40

1000

Телевизоры

180

1000

Магнитофоны

25

200

Холодильники-морозильники

130 - 200

3200

Пылесосы

500 - 1600

80

Стиральные машины

1000 - 2700

150

Утюги

1000 - 1500

150

Электрокипятильники, электрочайники, электрокофеварки

300 - 1500

100

Электронасосы для воды

220 - 400

180

Кухонные комбайны

200

30

Соковыжималки

130

180

Шашлычницы

1000

100

Фритюрницы

2000

100

Гриль, ростр-тостеры

650 - 1000

100

Печи СВЧ

1500

100

Электроплиты:





- 1 - 2-х конфорочные

600 - 2000

250 - 350

- напольные

3000 - 5000

100 - 300

Электроводонагреватели

1000 - 6000

100 - 300

4.1.3 Расход электрической энергии на энергоемкие тепловые процессы и кондиционирование

Расход электроэнергии для электрифицированных процессов приготовления пищи, горячего водоснабжения, отопления, кондиционирования воздуха рассчитан для условий частичного и полного осуществления этих процессов на электроэнергии.

Приготовление пищи

Удельный расход электрической энергии на приготовление пищи зависит от качества и количества применяемых продуктов, национальных традиций, индивидуальных вкусов, технических показателей энерготеплового оборудования, времени его использования и других факторов.

Для приготовления пищи в сельских домах используют электрические настольные плитки мощностью 0,6 - 2,0 кВт с КПД 0,35 - 0,4. Как правило, их включают в неотопительный период, продолжительность использования составляет 250 - 350 ч/г. Следовательно, потребление электроэнергии в расчете на одного сельского жителя не превышает 90 - 110 кВт · ч/г.

При приготовлении пищи на напольных электроплитах единичной мощности 5 кВт и выше с КПД - 0,7 - 0,72 расход электрической энергии зависит от количества членов семьи и применяемого оборудования для горячего водоснабжения.

В зависимости от этих факторов расход электрической энергии на приготовление пищи приведен в таблице 27.

Таблица 27 - Расход электрической энергии на приготовление пищи

Вид процесса приготовления пищи

Индивидуальный расход, кВт · ч/семья (прибор)

Охват, %

Средневзвешенный расход на семью, кВт · ч/семья (прибор)

Частичное (переносные электрические плиты)

100

20 - 40

20 - 40

Полное (напольные электроплиты)



2 - 3

5,9 - 8,8

- при отсутствии централизованного горячего; водоснабжения и ЭВН

300

1,5 - 2

4,5 - 6

- при наличии централизованного горячего водоснабжения и ЭВН

276

0,5 - 1

1,4 - 2,8

Итого расход электрической энергии на приготовление пищи





26 - 49

Горячее водоснабжение

Для подогрева небольших количеств воды применяются электрифицированные приборы мощностью 300 - 1000 Вт - электрокипятильники. Расход электрической энергии в этом случае не превышает 100 кВт · ч на жителя в год.

Частичный электроводонагрев воды (12 - 15 л в сутки) для нужд семьи на кухне осуществляется также проточными электроводонагревателями (ЭВН).

Для полного горячего водоснабжения применяются ЭВН различного типа. Расход электрической энергии при использовании ЭВН рассчитывается по формуле

  (3)

где 1,16 · 10-3 - коэффициент перевода ккал в кВт · ч;

с - теплоемкость воды, ккал/(кг · °С);

ρ - плотность воды при t = 55 °С; ρ = 986 кг/м3;

b - суточная норма расхода горячей воды, м3/сутки;

tхз, tхл - температура холодной воды зимой и летом, °С.

При отсутствии данных принимается равной зимой - плюс 5 °С, летом - 10 °С;

n0 - продолжительность отопительного периода, сутки;

η - КПД электроводонагревателей: аккумуляционного типа - 0,82; проточного типа - 0,93; быстродействующих электроводонагревателей кухонного типа - 0,8.

При расчете групповых норм расхода электрической энергии на горячее водоснабжение следует учитывать обеспеченность сельского населения электроводонагревателями различного типа (таблица 28).

Таблица 28 - Расход электрической энергии на горячее-водоснабжение

Тип горячего водоснабжения

Индивидуальный расход кВт · ч/семья (прибор)

Охват, %

Средневзвешенный расход на семью кВт · ч/семья (прибор)

1

2

3

4

Горячее водоснабжение (электрокипятильники)

100

13 - 15

13 - 15

Частичное (кухонные ЭВН)

375

1,5 - 2

5 - 7

Полное

840

0,5 - 1,5

4,2 - 12,5

в том числе:







- аккумулирующие ЭВН

854

0,4 - 1,2

3,4 - 10,2

- проточные ЭВН

753

0,1 - 0,3

0,8 - 2,3

Обогрев помещений и кондиционирование воздуха

Применяемый в настоящее время частичный электрообогрев жилых помещений производится переносными отопительными приборами небольшой мощности: электрокалориферами, электрорадиаторами и др. Расход электрической энергии в этом случае не превышает 70 - 80 кВт · ч на жителя в год.

Расход электроэнергии для полного обогрева помещений составляет 3 - 5 тыс. кВт · ч/чел/год, и применяется в очень редких случаях.

Расход электрической энергии на кондиционирование воздуха следует определять расчетным методом, исходя из установленной мощности кондиционеров (1,0 - 1,6 кВт) и числа часов их использования, которое колеблется:

- от 300 - 400 - в центральных районах страны;

- до 500 - 600 ч - на юге страны.

Расход электрической энергии на этот процесс не превышает 10 - 20 кВт · ч на жителя в год.

Удельный расход электрической энергии в жилом секторе приведен в таблице 29.

Таблица 29 - Удельный расход электрической энергии в жилом секторе

Потребители, процессы

Расход электроэнергии в жилом секторе, кВт · ч

на 1 семью

на 1 сельского жителя

1

2

3

Освещение

420

120

Электробытовые машины и приборы

1106

316

Приготовление пищи

91 - 171,5

26 - 49

Горячее водоснабжение

78,8 - 120,8

22,2 - 34,5

Отопление и кондиционирование

280 - 350

80 - 100

Итого

1976 - 2170

564 - 620

4.2 Личные приусадебные хозяйства

Расход электрической энергии в ЛПХ зависит от организации, ведения ЛПХ, его размеров, насыщенности электрооборудованием и пр.

В расчетах приняты усредненные показатели влияющих факторов, а количество животных и птицы на одно хозяйство принято на основании данных Госкомстата РФ.

Электроэнергия в ЛПХ может применяться довольно широко.

В животноводстве электроэнергия используется наряду с освещением в кормоприготовлении - резка соломы, силоса, мойка и резка корнеплодов, дробление жмыха; а также для доения коров, стрижки овец.

В тепловых процессах животноводства электроэнергия используется на подогрев воды, на обмыв вымени, промывку доильных аппаратов, сепараторов, и т.д., а также для инкубации яиц, обогрева молодняка животных и птицы.

В растениеводстве электроэнергия используется на обогрев теплиц, облучение рассады, тепловую обработку сельскохозяйственной продукции.

Отечественная промышленность в настоящее время выпускает широкий ассортимент электробытовых приборов для электрификации ЛПХ:

- измельчители кормов, зернодробилки, соломорезки (мощностью 0,4; 0,6; 1,0 кВт);

- инкубаторы бытовые, брудеры, облучатели (мощностью 0,1 - 0,25 кВт);

- доильные установки, сепараторы, маслобойки (мощностью 0,6 - 0,7 кВт);

- широкую номенклатуру электробытовых насосов (мощностью 0,22 - 0,75 кВт).

Перечень электрифицированных процессов и годовой расход электроэнергии на хозяйство, одну голову скота и птицы приведен в таблице 30.

Таблица 30 - Годовой расход электроэнергии на содержание одного животного (птицы) в ЛПХ

кВт · ч/г

Процессы

Коровы

Свиньи

Овцы

Птица

1

2

3

4

5

Освещение

10

10

2

4

Приготовление кормов

27

27

-

-

Подогрев воды

40

42

-

-

Обогрев молодняка

-

12,5

-

4

Доение коров, сепарирование, стрижка

3

-

2

-

Инкубация

-

-

-

10

Водоснабжение

15

7

5

2

Итого

95

98,5

9

20

В растениеводстве электроэнергия применяется пока ограниченно.

Это связано со значительным удельным расходом электроэнергии - при облучении рассады на 1 м2 грунта расходуется 65 кВт · ч, такой же расход электроэнергии при обогреве парников.

На обогрев теплиц в зависимости от климатического пояса расход электроэнергии может колебаться от 100 до 400 кВт · ч на м2.

Наиболее распространено использование электроэнергии для полива сада-огорода. На полив 100 м2 расход электроэнергии составляет ≈ 20 - 25 кВт · ч.

На все выше указанные процессы в среднем в год приходится 70 кВт · ч/г на семью, на 1 сельского жителя - 20 кВт · ч/г.

Данные по расходу электроэнергии в среднем в год на одну семью и одного сельского жителя в ЛПХ животноводческого направления приведены в таблице 31.

Таблица 31 - Удельные показатели расхода электрической энергии в ЛПХ

кВт · ч/г

Отрасль

На ЛПХ (на семью)

На 1 сельского жителя*

1

2

3

Животноводство:

282,6

80

в том числе:





- скотоводство

55

15,7

- свиноводство

47

13,4

- овцеводство

4,6

1,3

- птицеводство

176

50

Растениеводство

70

20

Итого

352,6

100

* При коэффициенте семейности - 3,5 чел.

Таким образом, суммарный расход электроэнергии на введение ЛПХ на 1 сельского жителя в среднем составляет 100 кВт · ч/г.

4.3 Предприятия и учреждения сферы культурно-бытового обслуживания

Перечень коммунальных предприятий и общественных учреждений, расчетные показатели обеспеченности предприятиями и учреждениями в сельской местности на 1000 жителей приняты в соответствии с нормативными данными, фактические показатели обеспеченности - на основании статистических данных и материалов обследований.

При переходе к нормам расхода электрической энергии на 1 сельского жителя следует показатели уменьшить в 1000 раз (10-3).

Процент охвата электрификацией энергоемких тепловых процессов: приготовление пищи, горячее водоснабжение и отопление, - принят на основании материалов обследований и объемов выпускаемого электротеплового оборудования.

В этом же разделе приведены показатели расхода электрической энергии на освещение улиц, водоснабжение и канализацию.

Расход электрической энергии предприятиями и учреждениями сферы культурно-бытового обслуживания по всем рассматриваемым электропотребляющим процессам приведен в таблице 32.

Таблица 32 - Расход электрической энергии предприятиями и учреждениями сферы культурно-бытового обслуживания, на освещение улиц, водоснабжение и канализацию в сельской местности на одного жителя в год

кВт

Объекты, процесс

Освещение и силовые процессы

Приготовление пищи

Горячее водоснабжение

Отопление, вентиляция, кондиционирование

Итого

1

2

3

4

5

6

Детские сады-ясли

15,2

15,75

20

10

80,95

Школы

50

17,3

3,0

3,4

73,7

Больницы

9

3,72

25

6,7

44,42

Клубы, дома культуры

6

-

1,0

4,0

11,0

Магазины:











- продовольственные

3,8

-

-

0,9

4,7

- промтоварные

1,5

-

-

1,2

2,7

Детские сады-ясли

15,2

15,75

20

10

60,95

Столовые

3,5

3,9

0,2

7,4

15,0

Хлебопекарни

7

-

-

1,0

8,0

Гостиницы

1,5

-

0,7

0,6

2,8

Предприятия бытового обслуживания

3

-

-

2,0

5,0

Бани

4,5

-

2,64

0,6

7,74

Прачечные

15,75

-

1,0

0,8

17,55

Административные, здания, конторы, отделения связи

5

-

-

1,8

6,8

Итого сфера соцкультбыта

125,75

40,67

53,54

40,4

260,36

Освещение улиц









22,0

Водоснабжение и канализация









4,8

Итого









287,16 ( 290)

Освещение и электропривод

Расход электрической энергии на освещение и электропривод коммунальных предприятий и учреждений определен на основании установленной мощности токоприемников и числа часов их использования.

Приготовление пищи

Удельный показатель расхода электрической энергии на приготовление пищи на одного сельского жителя зависит от характера, пропускной способности предприятия, установленного оборудования и других факторов.

Расход электрической энергии на приготовление пищи определяется по формуле:

                                        (4)

где А - количество условных блюд, выпускаемых предприятием за год в расчете на 1000 жителей;

ΔW - расход электрической энергии на одно условное блюдо, 0,26 кВт · ч.

Количество условных блюд за год рассчитывается по формуле:

А = тф · О · δ · К · п,                                                           (5)

где тф - фактическое число посадочных мест в столовых или число мест в детских садах-яслях, медицинских стационарах;

О - оборачиваемость одного места (при отсутствии фактических данных принимать для столовых - 3, других учреждений - 1);

δ - число блюд, приходящихся на 1 человека в день (для столовых - 2,4; других учреждений - 5,2);

К - среднесуточный коэффициент загрузки (0,65 - 0,8);

n - количество рабочих дней в году (приложение А, таблица А.1).

Обеспеченность предприятий сферы культурно-бытового обслуживания сельского населения электрифицированными установками для приготовления пищи принята 50 - 60 %.

Горячее водоснабжение

Системами горячего водоснабжения в сельской местности оборудованы медицинские, детские учреждения, учебные заведения, бани, прачечные, гостиницы и дома приезжих, предприятия общественного питания, продовольственные магазины, клубы и дома культуры, здания и помещения учреждений, управления.

Подогрев небольшого количества воды осуществляют погруженными электрокипятильниками различной мощности.

Удельный показатель расхода электрической энергии для полного горячего водоснабжения рассчитывают по формуле:

            (6)

где 1,16 · 10-6 - коэффициент перевода ккал в кВт · ч с учетом расхода на 1 сельского жителя;

b - норма расхода горячей воды при температуре 55 °С на расчетную единицу измерения, м3 в сутки. Применяется в соответствии с СНиП 2.04.01-85*.

Для ряда предприятий культурно-бытового назначения средняя суточная норма расхода горячей воды приведена в приложении А, таблице А.2;

m - расчетное число единиц измерения, отнесенное к суткам (принимается в зависимости от назначения, объемов предприятий и учреждений: числа учащихся в школах, детей в детских учреждениях, посадочных мест в столовых и пр.). Процент охвата полным горячим водоснабжением в зависимости от назначения предприятия принимается индивидуально и колеблется от 3 до 30 %.

β - коэффициент, учитывающий снижение среднечасового расхода воды на горячее водоснабжение в летний период по отношению к отопительному, при отсутствии данных должен приниматься 0,8;

η - КПД электронагревателей: аккумуляторного типа - 0,82; проточного типа - 0,93; быстродействующих электронагревателей кухонного типа - 0,8;

с - теплоемкость воды, ккал/кг · °С;

ρ - плотность воды при t = 55 °С; ρ = 986 кг/м3;

tхз, tхл - температура холодной воды зимой и летом, °С;

n0 - продолжительность отопительного периода, сут.

Отопление и вентиляция

В зависимости от наличия исходной информации годовой расход электрической энергии на отопление общественных зданий рассчитывается следующим образом.

На основании данных о максимальных часовых расходах тепла зданиями, расход электрической энергии определяется как:

                                 (7)

При наличии данных об объемах зданий и удельной отопительной характеристике годовой расход электрической энергии на отопление можно определять по следующему выражению:

                             (8)

где: Qн - максимальный часовой расход тепла на отопление, ккал/ч. Принимается по данным типовых проектов;

tвн - усредненная расчетная температура внутреннего воздуха отапливаемых зданий, °С. Принимается по характерной температуре в помещениях зданий (приложение А, таблица А.1);

tср.о. - средняя температура наружного воздуха периода со среднесуточной температурой меньшей или равной 8 °С;

n0 - продолжительность отопительного периода со среднесуточной температурой меньшей или равной 8 °С;

tр.о. - расчетная средняя температура воздуха наиболее холодной пятидневки, °С, обеспеченностью 0,98;

tср.о., tр.о., n0 - принимаются в соответствии со СНиП 23-01-99. Для ряда населенных пунктов страны приведены в приложении А, таблице А.3;

γ - коэффициент, учитывающий приток теплоты от энергии солнечного излучения, тепловыделений приборов, людей, других источников;

Vн - строительный объем зданий, м3;

q0 - удельная тепловая характеристика зданий, ккал/м3 · ч · °С.

Для ряда предприятий сферы культурно-бытового обслуживания показатели Vн и q0 приведены в приложении А, таблице А.4. Для укрупненных расчетов показатели q0 следует принимать по приложению А, таблице А.5.

В приложении А, таблице А.5 удельные тепловые характеристики зданий приведены для расчетной температуры наружного воздуха t = минус 30 °С.

Для других расчетных температур значение удельных тепловых характеристик при t = минус 30 °С следует умножать на поправочный коэффициент «а» на климатические условия. Его значения приведены в приложении А, таблице А.6.

Расход электрической энергии на отопление зависит от климатических условий. Расход электрической энергии на отопление для различных зон, исходя из данных для одной зоны, следует определять с помощью поправочных коэффициентов Ki, рассчитываемых по формуле:

                                                          (9)

В знаменателе показатели базисного района.

За базисный принят Центральный район.

Для укрупненных расчетов следует пользоваться поправочными коэффициентами на климатические условия, приведенными в приложении А, таблице А.7.

Годовой расход электрической энергии на вентиляцию общественных зданий следует рассчитывать по выражению:

                             (10)

где 1,16 · 10-6 - коэффициент перевода ккал в кВт · ч с учетом расхода на 1 сельского жителя;

пв - усредненное за отопительный период число часов работы системы вентиляции общественных зданий в течение суток. При отсутствии данных принимается равным 16 ч;

Qв - максимальные часовые расходы тепла на вентиляцию, ккал/ч. Принимаются по данным типовых проектов;

tp.в. - расчетная температура наружного воздуха для проектирования вентиляции, °С, принимается по СНиП 23-01-99 (температура воздуха холодного периода обеспеченностью 0,94). Для ряда населенных пунктов страны tp.в. приведена в приложении А, таблице А.3, графа 3.

n0 - продолжительность отопительного периода со среднесуточной температурой воздуха меньше или равной 8 °С, сут (приложение А, таблица А.3, графа 6);

При отсутствии проектных данных годовой расход электрической энергии на вентиляцию следует определять по формуле:

                             (11)

где 1,16 · 10-6 - коэффициент перевода ккал в кВт · ч с учетом расхода на 1 сельского жителя;

Vв - вентилируемый объем здания, м3;

qв - удельная вентиляционная характеристика зданий, ккал/м3 · ч · °С.

Для ряда предприятий и учреждений Vв и qв приведены в приложении А, таблице А.4.

Для укрупненных расчетов следует руководствоваться приложением А, таблицей А.5.

Кондиционирование воздуха

Системами кондиционирования воздуха оборудованы дома культуры, клубы, предприятия общественного питания.

Удельный расход электрической энергии на кондиционирование воздуха определяется, исходя из величины суммарных теплопоступлений в теплый период года, среднесезонного холодильного коэффициента, числа часов использования оборудования.

Удельный расход электрической энергии на кондиционирование:

                    (12)

где Т - число часов использования максимальной мощности. Для центральных районов страны: для столовых - 600 ч, для клубов - 1000 ч;

Кх - среднесезонный холодильный коэффициент, Кх ≈ 3.

Qнар - приток тепла, через наружные ограждения;

Qрад - поступление тепла с солнечной радиацией;

Qвозд - приток тепла в результате воздухообмена;

Qnр - теплопоступления от приборов;

Qлюд - тепловыделения людей.

Qнар = q0×vп×(tр.п. - tвн), ккал/ч                                             (13)

где q0 - удельная тепловая характеристика зданий, ккал/м3 · ч · °С;

vн - строительный объем зданий, м3;

tвн - усредненная расчетная температура внутреннего воздуха отапливаемых зданий, °С. Принимается по приложению А, таблице А.1.

tр.п. - абсолютная максимальная температура воздуха теплого периода, принимается по СНиП 2.04.05-91*. Для ряда населенных пунктов tр.п. приведена в приложении А, таблице А.3, графа 5;

Qрад - поступления тепла с солнечной радиацией:

Qрад = Fост×qост×Aост, ккал/ч,                                             (14)

где Fост - поверхность остекления, м2. Принимается по типовым проектам соответствующих предприятий и учреждений;

qост - величина суммарной солнечной радиации на вертикальную поверхность остекления, ккал/м2 · ч, зависит от географической широты местности, ориентации по странам света, времени суток и т.д. Следует принимать по СНиП 23-01-99. Для укрупненных расчетов qocm принимать по приложению А, таблице А.8.

Аост - коэффициент, зависящий от характеристики остекления, колеблется от 0,25 до 1,15. Средние значения 0,7 - 0,8.

Qвозд - теплоприток в результате воздухообмена:

Qвозд = m · γ · j · (Jнар - Jвн), ккал/ч                                      (15)

где т - кратность обмена воздуха в ч. Принимается по СНиП 2.04.05-91*. Для столовых следует принимать 3, для клубов, дворцов культуры - 20 раз/ч;

γ - объем кондиционируемого воздуха в помещении. Принимается по внутренней кубатуре на 1 расчетную единицу и количество расчетных единиц. Для столовых следует принимать 35; клубов, домов культуры - 20 м3/чел.;

j - удельный вес воздуха (при tн = 20 °С; j = 1,2 кг/м3);

Jнар - Jвн - разница в теплосодержании наружного и внутреннего воздуха, ккал/кг (по l-d диаграмме);

Qnp - тепловыделения приборов и оборудования, ккал/ч. Для огневой плиты с площадью поверхности нагрева 1,68×0,72 м2 Qnp равно 6400 ккал/ч; газовой плиты с площадью нагрева 1,135×0,8 м2 - 4000 ккал/ч; водонагревателя (титана) объемом 25 л - 600 ккал/ч. Для электроприборов Qnp составляет 260 ккал/ч на 1 кВт установленной мощности.

Qлюд - тепловыделения людей:

Qлюд = mч · qуд · Кз, ккал/ч                                                   (16)

тч - количество человек в помещении;

qуд - тепловыделения одного человека ≈ 80 ккал/ч;

Кз - коэффициент присутствия.

Расход электрической энергии на кондиционирование воздуха приведен в таблице 33.

Таблица 33 - Расход электрической энергии на кондиционирование воздуха

Потребители

Усредненный нормативный расход, кВт · ч/чел

Средневзвешенный расход, кВт · ч/чел*

Столовые

3,3

0,4

Клубы

3,9

0,6

Итого

7,2

1,0

* С учетом процента охвата.

Наружное освещение

Расход электрической энергии на освещение улиц определяется по выражению:

Wн.c. = P×T×l, Вт/ч,                                                             (17)

где Р - мощность ламп освещения на 1 погонный метр улиц, Вт. Для укрупненных расчетов Р следует принимать 5,5 - 7,0 Вт/м;

Т - число часов использования мощности, зависит от районных особенностей. При расчете в среднем по стране Т следует принимать 3100 ч;

l - длина улицы, приходящаяся на одного человека. Принимается в зависимости от плотности жилого фонда. Для укрупненных расчетов l следует принимать 3 - 5 м на человека.

При расчете средневзвешенных норм необходимо учитывать долю сельских улиц с нормируемой освещенностью (≈ 40 %).

С учетом вышесказанного Wн.c. = 55,8 кВт · ч/жителя, с учетом охвата Wн.c. = 22 кВт · ч/жителя.

Водоснабжение и канализация

Расход электрической энергии на водоснабжение и канализацию определяют по формуле:

Wв,к = (вв×wв + вк×wк) · 365, кВт · ч,                                  (18)

где вв, вк - удельные показатели расхода воды на водоснабжение и канализацию, м3 на человека в сутки. (Для укрупненных расчетов принимать: водоснабжение - 0,1 м3; канализация - 0,055 м3/(чел · сут);

wв, wк - удельный расход электрической энергии на водопровод и канализацию составляет соответственно 0,35 и 0,2 кВт · ч3.

При расчете составляющей средневзвешенной нормы следует учитывать охват сельских жителей централизованным водоснабжением и канализацией на расчетный период.

Расход электрической энергии на водоснабжение и канализацию приведен в таблице 34.

Таблица 34 - Расход электрической энергии на водоснабжение и канализацию

Потребители

Нормативный расход, кВт · ч/чел

Средневзвешенный расход, кВт · ч/чел*

Водоснабжение

12,8

3,8

Канализация

4,0

1,0

* С учетом процента охвата.

Итоговые показатели по всем рассмотренным объектам сферы культурно-бытового обслуживания и всем процессам в расчете на одного сельского жителя сведены в таблицу 32.

4.4 Фермерские хозяйства

В фермерских хозяйствах расход электрической энергии определен для растениеводства и животноводства.

В растениеводстве удельные показатели (нормативы) расхода электрической энергии разработаны для следующих процессов:

- очистка и сушка зерна;

- активное вентилирование зерна;

- производство кормов (травяной муки и сушка грубых кормов);

- расход электроэнергии в защищенном грунте.

В животноводстве удельные показатели определены для процессов, в которых наиболее широко применяется электроэнергия:

- освещение;

- приготовление кормов (раздача, мойка, резка);

- горячее водоснабжение;

- создание микроклимата;

- доение;

- пастеризация молока;

- переработка и расфасовка молока;

- стрижка овец.

При определении удельных показателей (нормативов) расхода электрической энергии за основу приняты промышленные технологии и оборудование.

Нормативы расхода электрической энергии определены на принятый показатель:

- в животноводстве - на 1 гол. скота и птицы;

- в растениеводстве - на 1 т зерна; 1 т кормов; м2 защищенного грунта и т.д.

Затем эти нормативы пересчитаны на 1 сельского жителя с учетом поголовья скота и птицы и объемов производства растениеводческой продукции фермерскими хозяйствами.

Удельные показатели расхода электрической энергии фермерскими (крестьянскими) хозяйствами приведены в таблице 35.

Таблица 35 - Удельные показатели расхода электрической энергии фермерскими хозяйствами

Отрасль, процесс

Единица измерения

Удельный расход, кВт

на единицу измерения

на одного сельского жителя

1

2

3

4

Скотоводство:







- откорм

1 гол.

160,8

0,8

- молочное направление

То же

418

3,3

Свиноводство

«

141,5

1,8

Овцеводство и козоводство

«

17,0

0,5

Птицеводство

«

24,8

1,2

Очистка и сушка зерна

т

7,8

0,8

Активное вентилирование и хранение зерна

То же

43,0

1,3

Производство травяной муки

«

105

2,6

Заготовка грубых кормов

«

42

4,3

Защищенный грунт

м2

90

1,4

Итого





18,0

5. МЕТОДИКА ОПРЕДЕЛЕНИЯ ПОТРЕБНОСТИ В СРЕДСТВАХ ЭЛЕКТРОСНАБЖЕНИЯ

Задача определения оптимального числа и мощности трансформаторных подстанций (ТП) - одна из основных в рациональном проектировании сельского электроснабжения.

Настоящая методика предназначена для применения в организациях, проектирующих сети 0,38 кВ, и имеет целью помочь проектировщику достаточно быстро определить количество и среднюю мощность ТП в рассматриваемом населенном пункте. Речь идет о крупных объектах, с большим количеством жилых домов, т.к. в маленьких деревнях проблема выбора «количество-мощность» ТП не стоит. Как правило, это определение мощности одной - двух подстанций, что легко просчитывается без какого-либо сложного моделирования.

Подавляющее большинство населенных пунктов в стране, тем более крупных, полностью электрифицированы.

Методика, применительно к таким случаям, позволит определить, насколько действующая в конкретном селении схема электроснабжения отличается, например, вследствие давности срока ввода ее в действие, от оптимальной и целесообразно ли ее, с точки зрения требуемых затрат, реконструировать в соответствии с результатами расчетов по данной методике.

При определении области применения методики принимается во внимание:

- новое строительство сетей 0,38 кВ во вновь появляющихся населенных пунктах;

- коренная реконструкция конкретных сетей 0,38 кВ действующей системы электроснабжения в связи с возможным значительным ростом нагрузок и др.

Общепринятым критерием оптимальности, по которому определяют наиболее выгодные инвестиционные характеристики того или иного варианта проекта, в том числе и в электроэнергетике, служат приведенные затраты З, равные:

З = С + Ен×К,                                                                  (19)

где С - себестоимость или годовые текущие издержки объекта в эксплуатации;

Ен - нормативный коэффициент сравнительной экономической эффективности капиталовложений, который является величиной, обратной сроку окупаемости Ен = 1/Ток;

К - капитальные вложения.

Как известно:

С = Ирен + Ик.р. + Иэ + Из + Ипр,                                                (20)

где Ирен - амортизационные отчисления на реновацию, предназначенные для полного возмещения основных фондов по истечении срока службы объекта;

Ик.р. - амортизационные отчисления на капитальный ремонт, предназначенные для частичного восстановления и модернизации оборудования;

Иэ - затраты на потери электроэнергии в сетях;

Из - зарплата обслуживающего персонала;

Ипр - прочие производственные и непроизводственные расходы, включающие затраты на вспомогательные материалы (смазочные, обтирочные и т.п.), текущий ремонт, услуги вспомогательных производств, а также общесетевые расходы.

Амортизационные отчисления Ирен и Ик.р. определяются процентами от величины капитальных вложений.

Амортизационные отчисления нормируются и равны:

                                                                    (21)

где Иам = Ирен + Ик.р.

С учетом изложенного можно записать:

С = Иам + И.                                                                     (22)

Обозначив:

р = Ен + рам.                                                                     (23)

Получим:

З = р×К + И,                                                                    (24)

где И - текущие затраты без амортизационных отчислений.

Таким образом, приведенные затраты - основная экономическая оценка возможных вариантов технического решения. Это критерий, по которому выбирается наиболее экономичный вариант, т.е. вариант, отвечающий условию:

З = Зmin.                                                                       (25)

Выбор оптимальной схемы электроснабжения, в том числе и электроснабжения сельских населенных пунктов, представляет собой очень сложную задачу.

Исходя из специфики задачи и учитывая сложность ее решения, принимается ряд конкретных допущений.

Основное из них построено на предположении, что пункты потребления электроэнергии равномерно рассредоточены по рассматриваемой территории и что характер потребления этой энергии во всех пунктах одинаков.

В этом случае затраты на распределение энергии выражаются в виде сравнительно простых функций трех независимых переменных:

- поверхностной плотности нагрузки (на единицу площади территории), γ;

- удельного числа пунктов потребления (также на единицу площади), N;

- годового числа часов использования максимальной мощности, Т.

Численные значения этих величин для конкретных задач находят путем обработки соответствующей информации.

Именно значения γ, N и T позволяют использовать упрощенные методы расчета приведенных затрат для решения различных оптимизационных задач систем электроснабжения, в том числе, и для выбора оптимального количества и мощности ТП.

Прежде чем перейти к выводу формулы для определения критерия оптимальности, т.е. приведенных затрат, необходимо рассмотреть соотношения, связывающие между собой основные суммарные показатели системы электроснабжения: число трансформаторных подстанций, протяженность распределительных сетей, затраты металла и капитальных вложений.

Принимаем сеть четырехпроводной, площади поперечного сечения всех проводов - одинаковыми, нагрузки - симметрично распределенными по фазам.

Допустим, что территория населенного пункта представляет собой квадрат со стороной 2R. Нагрузка потребителей равномерно размещена по этой территории. Число домов в населенном пункте обозначим Z, расстояние между домами - l0, расчетную нагрузку на 1 дом - р0. Квадрат со стороной 2R разбиваем на множество квадратов со стороной 2r, где r - радиус действия одной ТП.

Из этого следует, что:

pR2 = NТПpr2,                                                                  (26)

где NТП - количество подстанций 10/0,4 кВ.

Тогда NТП = (R/r)2.

Учитывая, что 4R2 = Zl20, выразим число ТП через число домов:

                                                                  (27)

Тогда удельное количество NТП0 = 1/4r2.

Сделав еще одно допущение о том, что средняя стоимость ТП не зависит от мощности трансформатора и равняется КТП, получим ЗТП = NТПKТП.

Анализ показывает, что длину сети 10 кВ в зависимости от радиуса сети 0,38 кВ можно выразить приближенной формулой L10 = 2R2/r. Соответственно ее удельная протяженность (км/км2) составляет:

                                                                 (28)

Масса расходуемого проводникового металла для принятой идеализированной схемы на участке линии длиной l с сечением провода F равна:

G = 4dFl,                                                                      (29)

где: d - плотность материала провода.

Если площадь поперечного сечения провода выбрана по плотности тока j при токовой нагрузке:

                                                               (30)

и следовательно:

F = I/j,                                                                    (31)

то из формул (29) и (30) следует:

                                              (32)

Из формул (29) и (32) получаем формулу для площади поперечного сечения:

                     (33)

В этих формулах:

Р - мощность, передаваемая по участку;

l - длина участка;

j - плотность тока;

U - номинальное напряжение;

cos φ - коэффициент мощности на участке.

Таким образом, расход металла на участке пропорционален произведению нагрузки на протяженность участка, т.е. линейному моменту нагрузки:

М = Р×l.                                                                 (34)

Для идеализированной сети с n участками, охватывающей территорию с равномерно распределенной нагрузкой, сумма линейных моментов может быть выражена формулой:

                                                    (35)

где ψ - коэффициент разветвленности, определяемый из анализа сетей с идеализированной конфигурацией и изменяющийся в пределах от 2,67 до 3,22;

γ - плотность равномерно распределенной по территории нагрузки, кВт/км2;

R - линейный параметр рассматриваемой территории (половина стороны квадрата или радиус вписанного в него круга).

Рассматривая территорию в виде квадрата со стороной 2r, по аналогии с формулой (35) получим удельный момент сети на единицу площади:

                                                     (36)

Распространяя формулу (32) на разветвленную сеть, с учетом формул (34) и (36) получим формулу для удельного расхода металла на единицу площади территории:

                                                          (37)

На разветвленную сеть можно распространить и формулу (34), если ввести понятие об эквивалентной площади поперечного сечения проводов линии при их массе, определяемой формулой (33):

                                                        (38)

Формулу (33) приведем к виду:

                                                      (39)

Тогда из прямолинейной аппроксимации зависимости капвложений от сечения провода:

К = (а + bF)L,                                                                 (40)

где а - часть капвложений на единицу длины линии, не зависящая от сечения;

bF - часть капвложений на единицу длины линии, зависящая от сечения, получим:

                                                         (41)

Удельная стоимость сети на единицу площади электрифицированной территории:

                               (42)

Таким образом, определены формулы для капитальных вложений в трансформаторные подстанции и в распределительные линии.

Сохраняя принятые допущения, перейдем к рассмотрению другой составляющей приведенных затрат, связанной с потерями энергии.

Пусть на участке трехфазной линии li с проводами сечением F протекает ток I. Тогда потери активной мощности составят:

                                                             (43)

Используя формулу плотности тока, получим:

                                                 (44)

т.е. потери мощности, как и расход металла, пропорциональны моменту нагрузки Pl. Для n участков сети суммарные потери составят:

                                                 (45)

или, учитывая формулу (35), для разветвленной сети с равномерно распределенной нагрузкой они будут равны:

                                                        (46)

Годовые потери энергии в линии:

                                                       (47)

где τ - число часов максимальных потерь энергии в год.

Наконец, удельные потери энергии в линиях, приходящиеся на единицу площади, будут равны:

                                             (48)

Определим потери энергии в трансформаторах. Эти потери слагаются из потерь холостого хода и нагрузочных потерь.

                                             (49)

где Рх - активные потери холостого хода;

Рк - активные потери короткого замыкания;

8760 - число часов в году;

τ - число часов максимальных потерь (зависит от числа часов Т использования максимальной мощности);

Smax - расчетная нагрузка трансформатора;

Sн - номинальная мощность трансформатора.

Если задаться средней мощностью ТП S10/0,4 = Р10/0,4, то общее их число на рассматриваемой территории будет:

                                                   (50)

где Kн - коэффициент несовпадения максимумов потребительских ТП, при помощи которого учитывается то обстоятельство, что поверхностная плотность нагрузки определена по ее участию в максимуме районных подстанций;

P10/0,4 - мощность одной подстанции.

Удельное число ТП на единицу площади составляет:

                                       (51)

Удельная стоимость сетей 10 кВ вычисляется по формуле (42).

Однако переменную часть стоимости сетей 10 кВ можно не учитывать при сравнении вариантов построения низковольтных сетей, считая их одинаковыми. По этой же причине в расчетах можно не учитывать стоимость потерь энергии в сетях 10 кВ, а также переменные составляющие стоимостей подстанций.

Исходя из вышеизложенного, можно записать:

                  (52)

где с' - средние приведенные затраты на потери энергии в линиях 10 кВ и 0,38 кВ;

с" - средние приведенные затраты на потери энергии в трансформаторах 10/0,4 кВ;

р = Ен + рам - принят одинаковым для всех элементов (для упрощения).

Если выделить в выражении (52) слагаемые, зависящие от радиуса ТП, то оно примет следующий вид:

                  (53)

Для четырехпроводной сети 0,38 кВ выражение (53) записывается следующим образом:

                           (54)

Продифференцировав выражение (54)  и приравняв производную к нулю, получим формулу для оптимального радиуса действия ТП:

                                             (55)

Для перехода к оптимальному количеству ТП обозначим поверхностную плотность нагрузки через р0 и l0:

γ = p0/l02.                                                               (56)

Используя (54) и (55), найдем NТП0 по (27):

                                 (57)

или

                           (58)

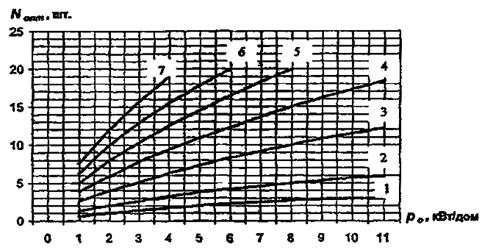

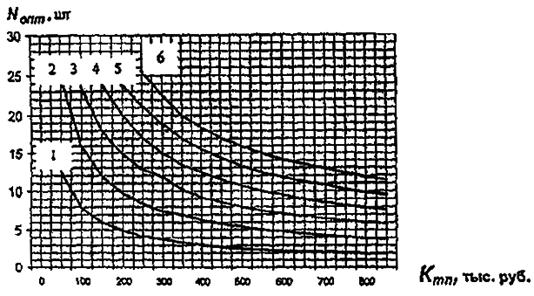

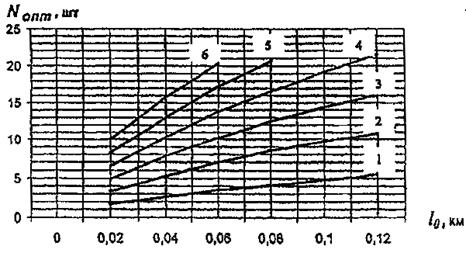

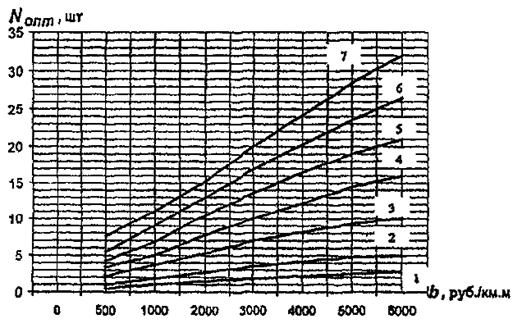

Формулы (57) и (58) определяют оптимальное количество ТП для идеализированных схем электроснабжения. Эти формулы идентичны, поэтому в дальнейшем будем ссылаться только на формулу (58).

Формула (58) позволяет получить оценку числа центров нагрузки. Это числа послужит ориентиром при формировании системы электроснабжения жилого сектора реального населенного пункта.

Крупные потребители влияют на выбор мощности и количества ТП.

Если такие потребители находятся на рассматриваемой территории, то, с одной стороны, имея решение по формуле (58) для идеализированных условий, и с другой - характеристики этих крупных потребителей, проектировщик может его скорректировать.

Если же мощный потребитель, например, фермерское хозяйство, функционирует вне территории населенного пункта, то, скорей всего, это потребует сооружения специальной трансформаторной подстанции 10/0,4 кВ.

Кроме того, количество и мощности ТП, определенные в соответствии с формулой (58), могут потребовать корректировки из-за жестких условий размещения электрических сетей на территории населенного пункта. Основная часть сетей проходит вдоль улиц, что также должно быть учтено при конкретном проектировании.

Среднюю мощность подстанции можно найти по формуле:

                                                               (59)

Таким образом, формула (58) позволяет определить порядок выполнения предпроектных расчетов для предварительной оценки количества и мощности трансформаторных подстанций в сельских населенных пунктах.

При этом необходимо наличие следующей информации:

- количество жилых домов, Z;

- среднее расстояние между жилыми домами, l0, км;

- удельная нагрузка на 1 дом, р0, кВт/дом;

- коэффициент разветвленности сети ψ;

- коэффициент в переменной составляющей стоимости линии в сетях 0,38 кВ, b, руб./км · мм2;

- ежегодные отчисления от капвложений в линию 0,38 кВ, p0,38;

- экономичная плотность тока, j, А/мм2;

- удельное сопротивление провода постоянному току, ρ, Ом · мм2/км;

- годовое время максимальных потерь, τ, ч/год;.

- себестоимость потерь энергии в сети 0,38 кВ, с, руб./кВт · ч;

- стоимость трансформаторной подстанции, КТП, руб.;

- ежегодные отчисления от стоимости КТП, рТП;

- линейное номинальное напряжение, U, кВ;

- коэффициент мощности в сети, cos φ.

Из формулы (58) следует, что не все переменные одинаково влияют на результат расчета по ней.

Некоторые показатели, например, такие, как номинальное напряжение, удельное электрическое сопротивление, коэффициент годовых отчислений от стоимостей провода и подстанции являются постоянными величинами, другие, например, плотность тока, коэффициент мощности, коэффициент разветвленности, произведение числа часов максимальных потерь и себестоимости потерь принимают изменяющимися в небольших пределах.

В качестве примера применения формулы (58) рассматривается влияние на результат изменения переменных:

- числа домов Z;

- удельной нагрузки одного дома р0;

- среднего расстояния между домами l0;

- коэффициента b;

стоимости трансформаторной подстанции KТП.

При необходимости возможно изменять и другие переменные.

Будем считать, что:

- Z изменяется в пределах 100 - 1200;

- удельная нагрузка на дом - от 1 до 11 кВт;

- среднее расстояние между домами - от 20 до 120 м;

- коэффициент b - от 500 до 6000 руб./км · мм2;

- стоимость подстанции - от 50 тыс. руб. до 850 тыс. руб.

Коэффициент ψ принимается равным 3, отчисления от стоимости провода р0,38 = 0,177; от стоимости подстанции рТП = 0,184; материал проводов линии 0,38 кВ - алюминий, поэтому ρ = 29,5 Ом · мм2/км, время максимальных потерь τ = 1500 ч/год; плотность тока j = 0,6 А/мм2; номинальное напряжение U = 0,38 кВ, коэффициент мощности cos φ = 0,85.

При рассмотрении влияния на результат того или другого переменного показателя всем другим переменным, за исключением Z, придаем фиксированное значение. Что касается числа домов Z, то при изменении любой из переменных выполним серию расчетов, в соответствии с принятыми в расчетах изменяющимися значениями Z.

Пример 1

Определение - Nonm = f(р0, Z).

Рассматривается ряд удельных нагрузок р0 = 1,5; 3,0; 4,5; 6; 7,5; 9; 10,5 кВт/дом при имеющемся числе домов в населенном пункте: Z = 100, 200, 400, 600, 800, 1000, 1200.

Фиксированные значения остальных аргументов: l0 = 0,06 км; ψ = 3; b = 3000 руб./км · мм2; j = 0,6 А/мм2; ρ = 29,5 Ом · мм2/км; r = 1750 ч/год; c = 0,5 руб./кВт · ч; р0,38 = 0,177; КТП = 350000 руб./п/ст.; рТП = 0,184; U = 0,38 кВ; cos φ = 0,85.

Результаты расчета приведены на рисунке 1.

Номер кривой

1

2

3

4

5

6

7

Количество домов, Z

100

200

400

600

800

1000

1200

Рисунок 1 - Зависимость оптимального числа Nопт ТП 10/0,4 кВ от удельной электрической нагрузки р0 дома и количества домов Z

Пример 2

Определение - Nопт = f(l0, Z).

Рассматривается ряд средних расстояний между домами l0 = 0,02; 0,04; 0,06; 0,08; 0,1; 0,12; км при изменяющемся числе домов в населенном пункте: Z = 100, 200, 400, 600, 800, 1000, 1200.

Фиксированные значения остальных аргументов те же, что и в Примере 1 без l0, но с добавлением р0 = 4,5 кВт.

Результаты расчета приведены на рисунке 2.

Номер кривой

1

2

3

4

5

6

Количество домов, Z

200

400

600

800

1000

1200

Рисунок 2 - Зависимость оптимального числа Noпт ТП 10/0,4 кВ от среднего расстояния l0 между домами и количества домов Z

Пример 3

Определение - Nonm = f(KТП, Z).

Рассматривается ряд стоимостей трансформаторной подстанции 10/0,4 кВ: КТП = 50000, 100000, 150000, 250000, 350000, 450000, 550000, 650000, 800000, 850000 руб. при изменяющемся числе домов также как и в предыдущих примерах: Z = 100, 200, 400, 600, 800, 1000, 1200.

Фиксированные значения остальных аргументов те же, что и в Примере 2 без KТП, но с добавлением l0 = 0,06 км.

Результаты расчета приведены на рисунке 3.

Номер кривой

1

2

3

4

5

6

Количество домов, Z

200

400

600

800

1000

1200

Рисунок 3 - Зависимость оптимального числа Nопт ТП 10/0,4 кВ от их стоимости КТП и количества домов Z

Пример 4

Определение - Nопт = f(b, Z).

Рассматривается ряд коэффициентов переменной составляющей стоимости линии b = 500; 1000; 1500; 2000; 2500; 3000; 4500; 6000 руб./км · мм2; при изменяющемся числе домов в населенном пункте: Z = 100, 200, 400, 600, 800, 1000, 1200.

Фиксированные значения других аргументов формулы (58) те же, что и в предыдущем примере, но без b и с добавлением KТП = 350000 руб./п/ст.

Результаты расчета приведены на рисунке 4.

Номер кривой

1

2

3

4

5

6

7

Количество домов, Z

100

200

400

600

800

1000

1200

Рисунок 4 - Зависимость оптимального числа Nопт ТП 10/0,4 кВ от коэффициента b в переменной составляющей стоимости линии и количества домов Z

Приложение А
(справочное)

Вспомогательные материалы для определения потребности в средствах электроснабжения

А1 Средний объем зданий на расчетную единицу, усредненная расчетная температура внутреннего воздуха, количество рабочих дней в году предприятий сферы культурно-бытового обслуживания приведены в таблице А.1.

А2 Нормы расхода горячей воды приведены в таблице А.2.

A3 Температуры наружного воздуха, продолжительность отопительного периода приведение таблице А.3.

А4 Отопительные и вентиляционные характеристики проектируемых общественных зданий для села приведены в таблице А.4.

А5 Отопительные и вентиляционные характеристики общественных зданий приведены в таблице А.5.

А6 Значение коэффициента климатических условий приведено в таблице А.6.

А7 Значения поправочных коэффициентов на климатические условия приведены в таблице А.7.

А8 Суммарная солнечная радиация на вертикальную поверхность при безоблачном небе приведена в таблице А.8.

Таблица А.1 - Средний объем зданий на расчетную единицу, усредненная расчетная температура внутреннего воздуха, количество рабочих дней в году предприятий сферы культурно-бытового обслуживания

Потребители

Средний объем зданий на расчетную единицу, м3

Усредненная расчетная температура внутреннего воздуха, tвн, °С

Количество рабочих дней в году, n

1

2

3

4

Детские сады-ясли

33

20

300

Общеобразовательные школы

30

16

220

Столовые

35

16

300

Магазины:







- продовольственные

10

15

300

- промтоварные

10

15

300

Бани

70

25

144

Прачечные

8

15

144

Комбинаты бытового обслуживания

80

16

300

Учреждения здравоохранения

150 - 180

20

365

Аптеки

1500 - 1800

18

300

Клубы

20

16

192

Отделения связи, сберкассы

750 - 800

18

220

Гостиницы, дома приезжих

60

18

365

Административные здания

350

18

220

Спортзалы

3100

18

192

Таблица А.2 - Нормы расхода горячей воды

Потребители

Расчетная единица

Средняя суточная норма расхода горячей воды, b, л/м3

1

2

3

Гостиницы с душами во всех отдельных номерах

1 проживающий

120/0,14

Прачечные:





- немеханизированные

1 кг сухого белья

15/0,015

- механизированные

1 кг сухого белья

25/0,025

- уборка помещения

1 м2

3/0,003

Административные здания

1 работающий

5/0,005

Детские сады-ясли:





- с дневным пребыванием детей

1 ребенок



- со столовыми, работающими на полуфабрикатах

То же

11,5/0,0115

- со столовыми, работающими на сырье, и прачечными, оборудованными, автоматическими стиральными машинами

«

25/0,025

Детские сады-ясли с круглосуточным пребыванием детей:





- со столовыми, работающими на полуфабрикатах



21,4/0,0214

- со столовыми, работающими на сырье, и прачечными, оборудованными автоматическими стиральными машинами



28,5/0,0285

Предприятия общественного питания:





Для приготовления пищи:





- реализуемой в обеденном зале

1 условное блюдо

4/0,004

- продаваемой на дом

То же

3/0,003

Бани:





- для мытья в мыльной с тазами на скамьях и ополаскиванием в душе

1 посетитель

120/0,12

- душевая кабина

1 посетитель

240/0,24

- ванная кабина

1 посетитель

360/0,36

- уборка пола помещений мыльных, душевых, парильных

1 м2

3/0,003

Общеобразовательные школы с душевыми при гимнастических залах и столовыми, работающими на полуфабрикатах

1 учащийся и преподаватель в смену

3/0,003

То же, с продленным днем

То же

3,4/0,0034

Школы-интернаты с помещениями:





- учебными (с душевыми при гимнастических залах)

«

2,7/0,0027

- спальными

1 место

30/0,03

Магазины:





- продовольственные

1 работающий в смену (20 м2 торгового зала)

65/0,065

- промтоварные

1 работающий в смену

5/0,005

Клубы

1 место

2,6/0,0026

Больницы:





- с общими ваннами и душевыми

1 койка

75/0,075

- с санитарными узлами, приближенными к палатам



90/0,09

- инфекционные



110/0,11

Спортивные залы:





- для физкультурников

1 место

1/0,001

- с учетом приема душа

1 физкультурник

30/0,03

Примечания

1 Нормы расхода горячей воды в водоразборных стояках систем горячего водоснабжения 55 °С.

2 Среднюю температуру воды в системах центрального горячего водоснабжения с непосредственным водоразбором горячей воды из трубопроводов тепловой сети следует принимать 65 °С, а нормы расхода воды определять с коэффициентом 0,85.

3 Для предприятий общественного питания и других потребителей горячей воды, где по условиям технологии требуется дополнительный подогрев воды, нормы расхода горячей воды следует принимать по данной таблице без учета коэффициента 0,85.

Таблица А.3 - Температуры наружного воздуха, продолжительность отопительного периода

Экономические районы, области

Температура наружного воздуха, °С

Продолжительность

отопительного периода со средней суточной температурой воздуха ≤ 8 °С, n0, сут.

расчетная средняя наиболее холодной пятидневки, tр.о.

средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8 °С, tср.о.

абсолютная максимальная температура воздуха теплого периода, tр.п.

1

2

3

4

5

РОССИЯ

Северо-западный р-н

Архангельск

-44

-6,6

34

277

Санкт-Петербург

-32

-2,8

34

227

Новгород

-33

-2,3

34

221

Центральный р-н

Брянск

-30

-2,3

38

205

Кострома

-36

-4,3

36

230

Москва

-32

-3,1

37

216

Смоленск

-28

-2,4

35

215

Волго-Вятский р-н

Киров

-35

-5,4

37

231

Йошкар-Ола

-38

-5,1

39

220

Чебоксары

-35

-4,9

39

217

Центрально-Черноземный р-н

Белгород

-27

-1,9

38

191

Воронеж

-28

-3,1

38

196

Курск

-29

-2,4

37

198

Поволжский р-н

Астрахань

-24

-1,2

31

167

Саратов

-30

-4,3

41

196

Уфа

-38

-6,4

39

210

Северо-Кавказский р-н

Ставрополь

-22

0,9

40

168

Ростов

-27

-2,1

40

184

Нальчик

-20

0,6

39

168

Уральский р-н

Оренбург

-34

-6,3

42

202

Тюмень

-45

-9,7

33

267

Ижевск

-38

-6,0

37

231

Западно-Сибирский р-н

Барнаул

-41

-7,8

38

216

Новосибирск

-43

-8,9

39

228

Омск

-42

-8,8

39

234

Восточно-Сибирский р-н

Красноярск

-43

-7,1

37

234

Иркутск

-56

-16,5

35

268

Кызыл

-46

-14,8

38

260

Дальневосточный р-н

Хабаровск

-29

-6,0

40

243

Благовещенск

-42

-13,6

41

236

Верхоянск

-62

-24,1

36

279

Калининград

-21

1,1

36

193

БЕЛАРУСЬ

Минск

-28

-1,6

35

202

Брест

-24

0,1

37

186

Таблица А.4 - Отопительные и вентиляционные характеристики проектируемых общественных зданий для села

Наименование предприятия (учреждения), проекта, разработчик

Строительный объем здания, Vн, м3

Удельная тепловая характеристика здания, q0, ккал/м3 · ч · °С

Усредненная расчетная температура внутреннего воздуха, tвн. °С

Вентилируемый объем зданий, Vв, м3

Удельная вентиляционная характеристика зданий, qв, ккал/м3 · ч · °С

1

2

3

4

5

6

Клуб с залом на 150 мест с административными помещениями

3993,0

0,39

16

2106,8

0,15

Клуб с залом на 150 мест

2980,0

0,46

16

1283,7

0,13

Столовая на 50 посадочных мест для торгового центра сельского поселка

2150

0,54

16

1024,6

0,3

Столовая на 75 посадочных мест (для поселка на 3000 жит.)

2645

0,57

16

1317,5

0,3

Столовая на 40 посадочных мест

1375

0,59

16

688,0

0,3

Детские сады-ясли на 90 мест с расширением до 180 мест в летнее время

3930

0,5

20

Для расчета приточно-вытяжной вентиляции следует принимать не более 7 - 9 % от объема здания

0,1

Детские сады-ясли на 90 мест с круглосуточным пребыванием детей

2974

0,5

20

0,1

Детские сады-ясли на 50 мест

1302,65

0,75

20

0,1

Магазин товаров повседневного спроса, торговой площадью 250 м2

2558,7

0,42

15

-

-

Магазин товаров повседневного спроса, торговой площадью 150 м2

1624,6

0,43

15

-

-

Магазин товаров повседневного спроса, торговой площадью 150 м2

1537,0

0,47

15

-

-

Комплексный приемный пункт предприятий бытового обслуживания на 5 рабочих мест, и дом приезжих на 10 мест

1237,0

0,64

18

-

-

КБО на 7 раб. мест с помещениями для приезжих на 11 чел. Для поселков на 1500 - 2000 жителей

1241,4

0,54

18

-

-

КБО на 9 раб. мест с помещениями для приезжих на 10 чел.

1450,76

0,61

18

-

-

КБО на 15 раб. мест с гостиницей на 15 мест*

2240,0

0,61

18

1177,0*

0,21

* В ряде помещений КБО - ремонт одежды, пункт химчистки, парикмахерская - предусмотрена приточно-вытяжная вентиляция с механическим побуждением.

Примечание - Таблица составлена на основании анализа действующих предприятий.

Таблица А.5 - Отопительные и вентиляционные характеристики общественных зданий

Наименование зданий

Строительный объем, Vн, тыс. м3

Удельные тепловые характеристики, ккал/м3 · ч · °С

отопление q0

вентиляция qв

1

2

3

4

Административные здания

До 5

0,43

0,09

До 10

0,38

0,08

До 15

0,35

0,07

Клубы

До 5

0,37

0,25

До 10

0,33

0,23

Кинотеатры

До 5

0,36

0,43

До 10

0,32

0,39

Универмаги

До 5

0,38

-

До 10

0,33

0,08

Детские сады-ясли

До 5

0,38

0,11

Более 5

0,34

0,1

Школы

До 5

0,39

0,09

До 10

0,35

0,08

Более 10

0,33

0,07

Поликлиники, амбулатории, диспансеры

До 5

0,4

-

До 10

0,36

0,25

Более 10

0,32

0,23

Больницы

До 5

0,4

0,29

До 10

0,36

0,28

До 15

0,32

0,26

Бани

До 5

0,28

1

До 10

0,26

0,95

Прачечные

До 5

0,38

0,8

До 10

0,32

0,78

Предприятия общественного питания, фабрики-кухни

До 5

0,35

0,7

До 10

0,33

0,65

Пожарные депо

До 2

0,48

0,14

До 5

0,46

0,09

Более 5

0,45

0,09

Гаражи

До 2

0,7

-

До 3

0,6

-

До 5

0,55

0,7

Более 5

0,5

0,65

Таблица А.6 - Значение коэффициента климатических условий

°С

α

0

2,05

-5

1,67

-10

1,45

-15

1,29

-20

1,17

-25

1,08

-30

1,00

-35

0,95

-40

0,90

-45

0,85

-50

0,82

Таблица А.7 - Значения поправочных коэффициентов на климатические условия

Экономические районы

Поправочные коэффициенты

Северо-западный

1,14

Центральный

1,00

Волго-Вятский

1,05

Центрально-Черноземный

0,92

Поволжье

0,95

Северо-Кавказский

0,69

Уральский

1,09

Западно-Сибирский

1,14

Восточно-Сибирский

1,30

Дальневосточный

1,34

Таблица А.8 - Суммарная солнечная радиация на вертикальную поверхность при безоблачном небе

Средняя для самого жаркого периода (май, июнь, июль, август - по СНиП 23-01-99)

ккал/м2

Ориентация

Географическая широта, град. рад.

40

44

48

52

56

60

64

68

Север

42,0

41

42

43

45

46

49

59

Северо-Восток/Северо-Запад

76

76

77

78

78

81

85

99

Восток/Запад

109

112

115

119

124

128

133

146

Юго-Восток/Юго-Запад

102

110

120

127

135

143

154

165

Юг

76

87

100

113

123

133

142

153



СОДЕРЖАНИЕ

Введение. 1

1 Общие положения. 1

2 нормативные ссылки. 3

3 модели электрических нагрузок сельских бытовых потребителей и фермерских хозяйств. 3

3.1 Жилой сектор. 3

3.2 личные приусадебные хозяйства. 10

3.3 предприятия и учреждения сферы культурно-бытового обслуживания. 13

3.4 фермерские хозяйства. 14

4 удельные показатели (нормативы) расхода электрической энергии для определения суммарных объемов электропотребления. 19

4.1 жилой сектор. 19

4.1.1 Удельные показатели расхода электрической энергии на освещение. 19

4.1.2 расход электрической энергии отдельными бытовыми приборами. 19

4.1.3 расход электрической энергии на энергоемкие тепловые процессы и кондиционирование. 21

4.2 личные приусадебные хозяйства. 22

4.3 предприятия и учреждения сферы культурно-бытового обслуживания. 24

4.4 фермерские хозяйства. 30

5. Методика определения потребности в средствах электроснабжения. 31

Приложение а (справочное) Вспомогательные материалы для определения потребности в средствах электроснабжения. 40
